La genèse :
A la base, je voulais réaliser un gabarit pour fraiser des angles précis avec la défonceuse et une fraise à affleurer.

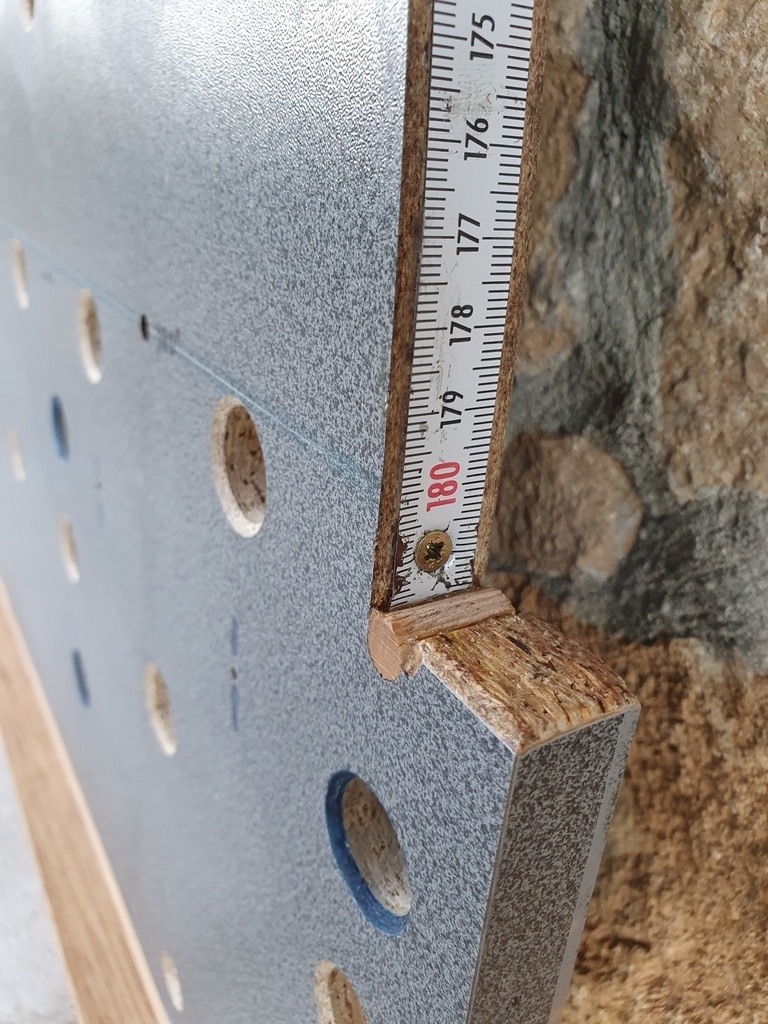

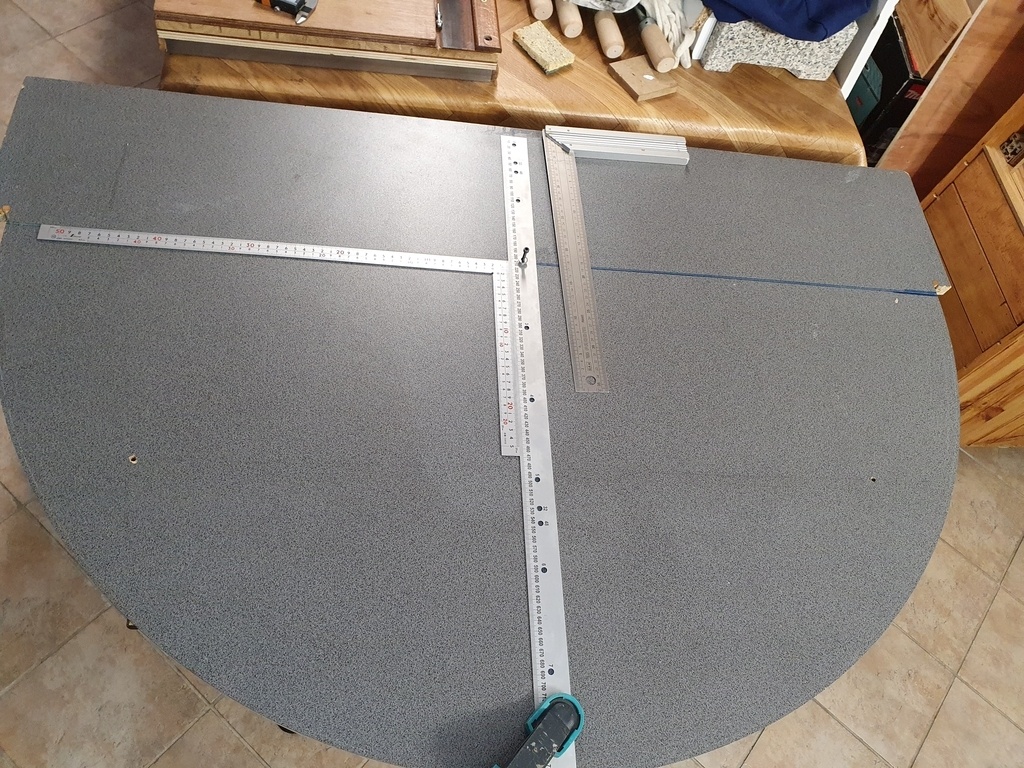

Faisant appel au fameux théorème de Pierre, je décide que le rayon fera 573 mm pour que 1800 mm coïncide avec l'angle de 180°.

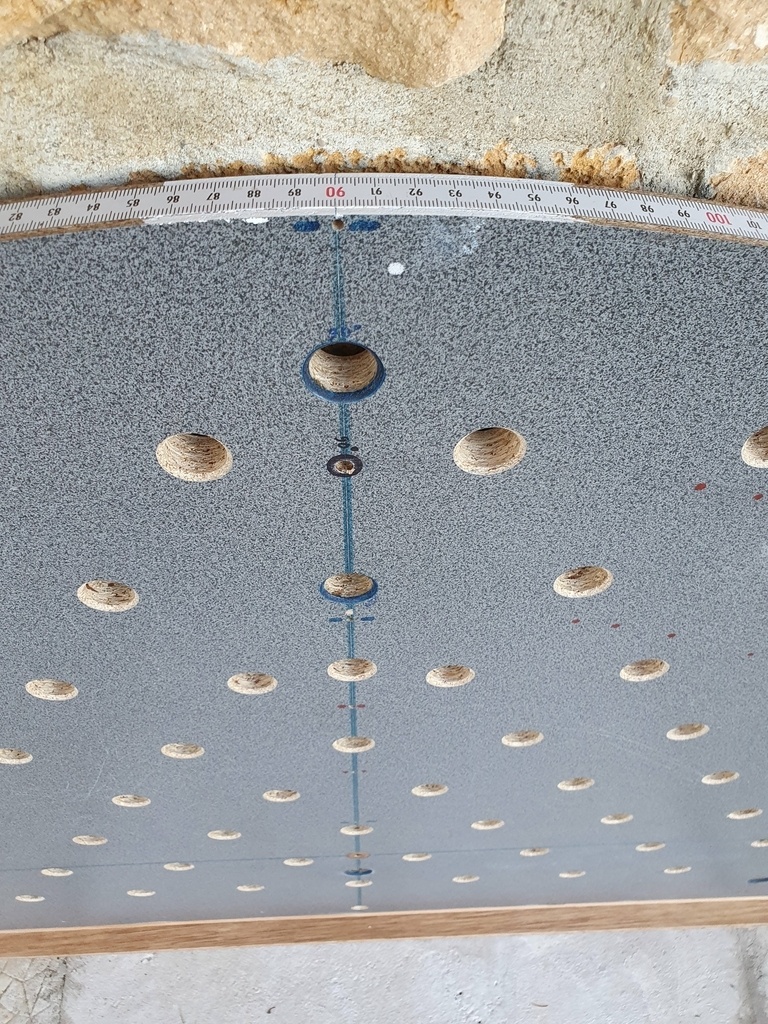

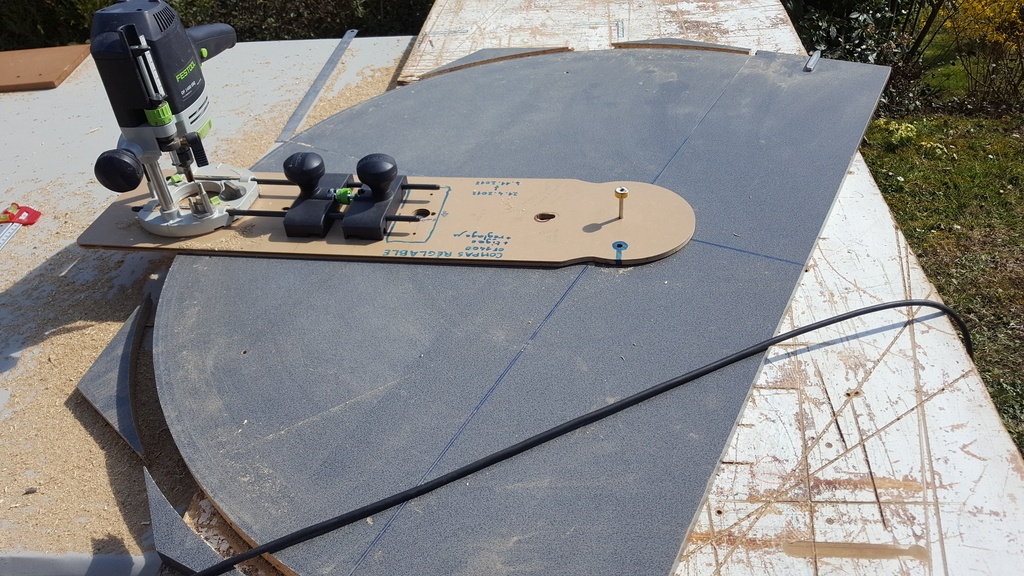

Quelques ajustements plus tard, à l'aide du compas pour défonceuse, le ruban autocollant est en place et le rapporteur fonctionnel.

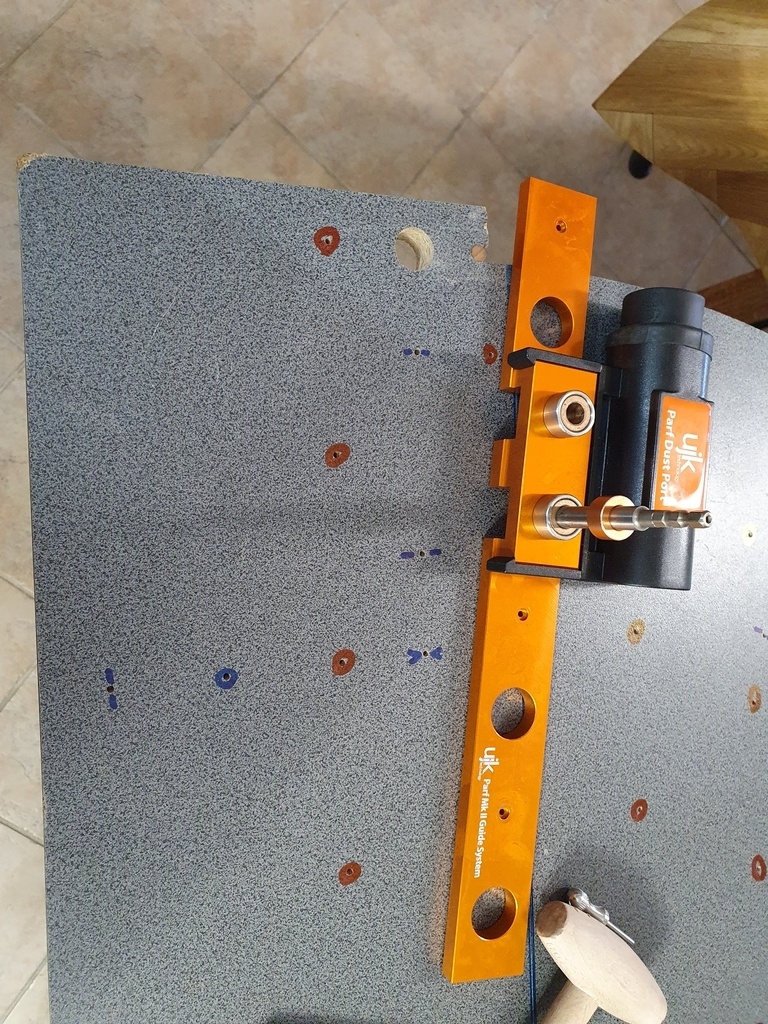

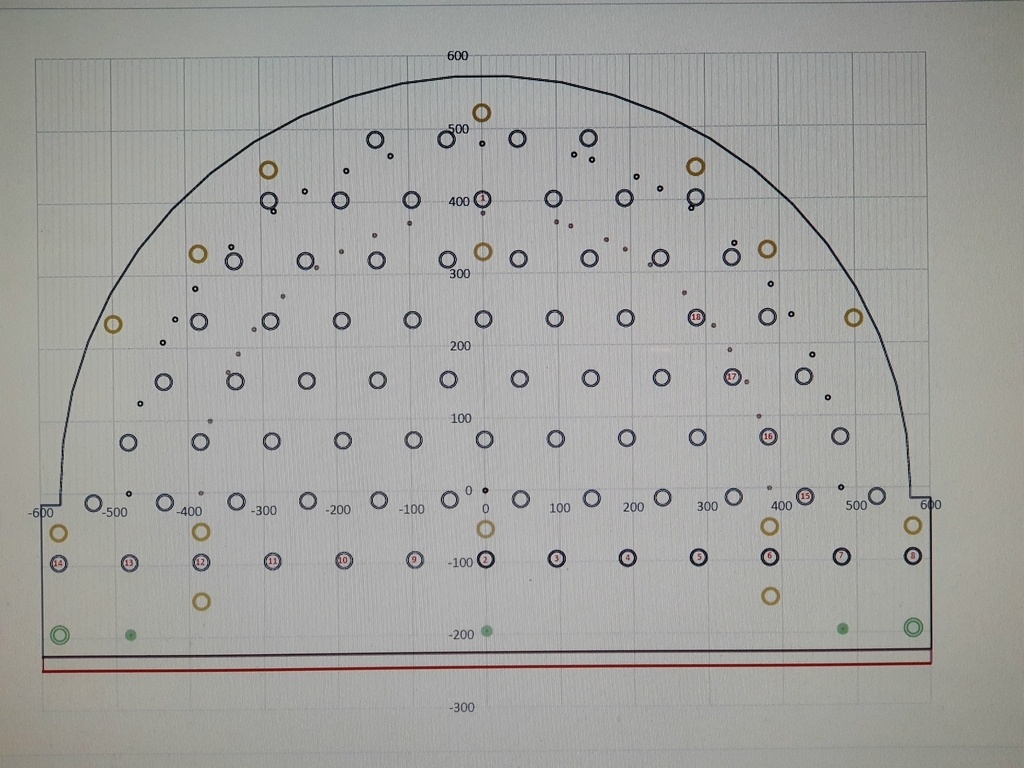

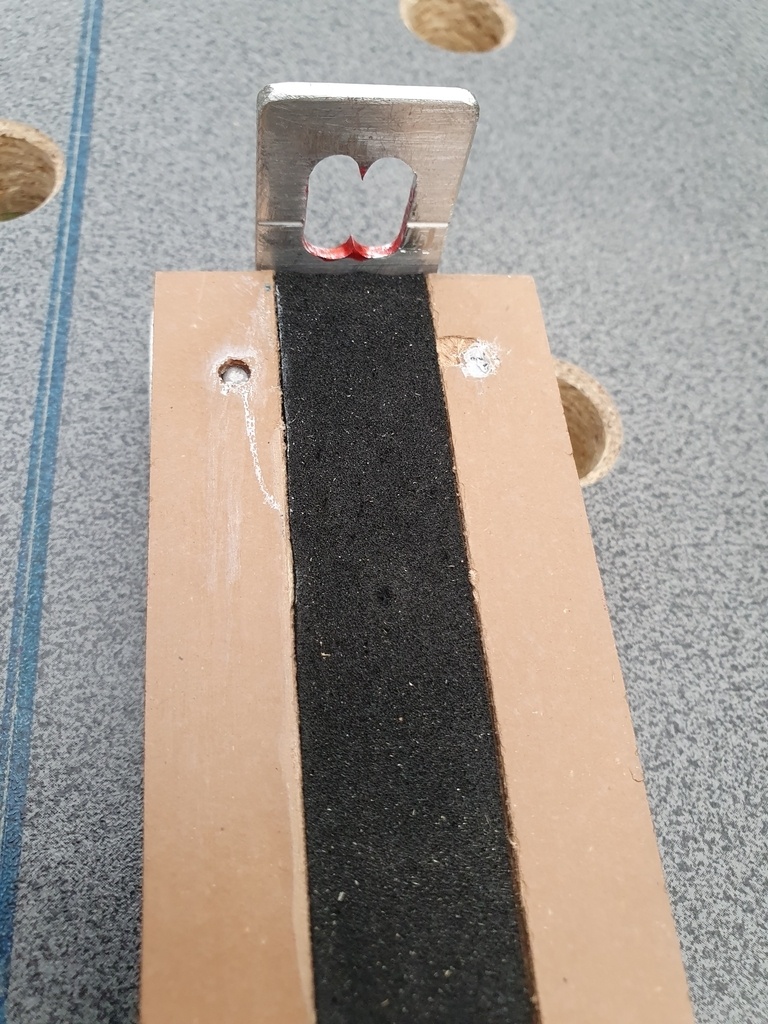

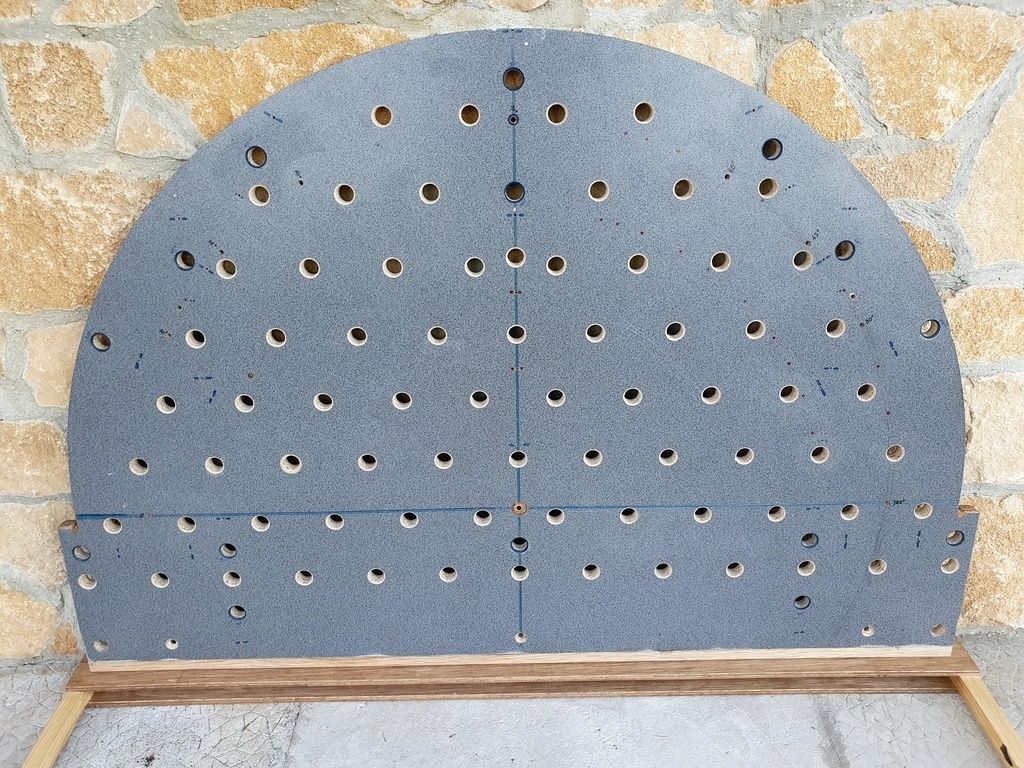

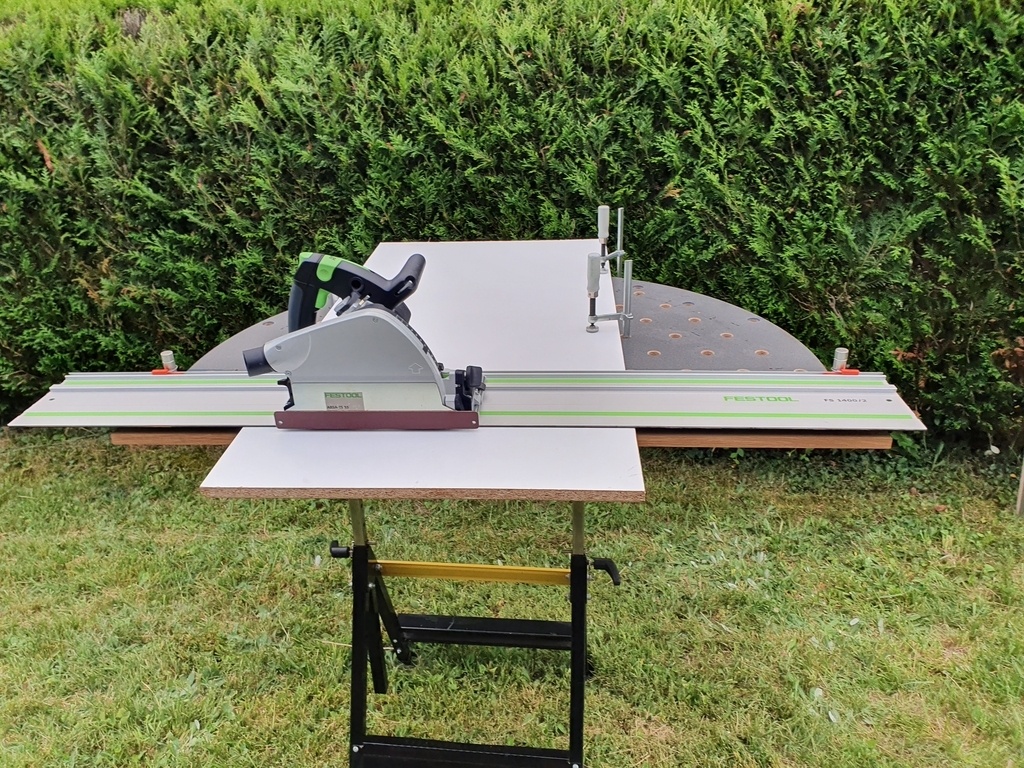

Puis je découvre le gabarit Parf Mk II de Ujk et je décide de compléter le rapporteur avec des trous de Ø20 afin de brider les pièces et d'ajouter des appuis de référence pour le rail festool. Désormais, il est également possible d'utiliser la scie circulaire. Je découvre également, mais trop tard, qu'un des trous est à 576. Cela peut servir à réaliser le compas, en utilisant une fraise de Ø6.

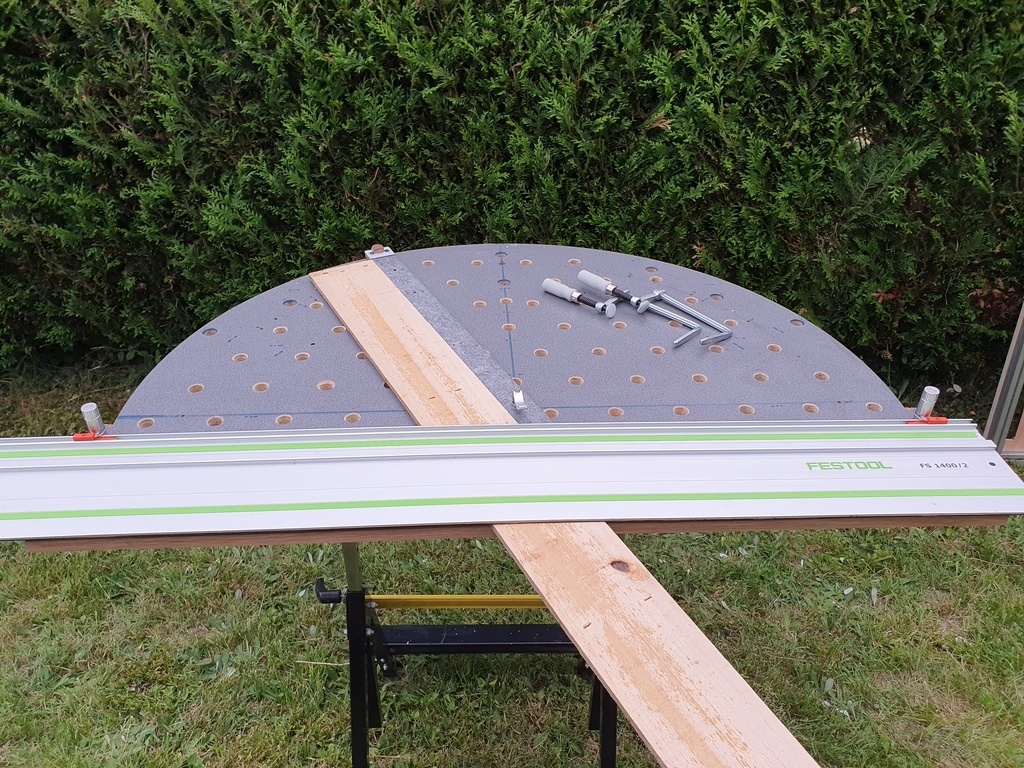

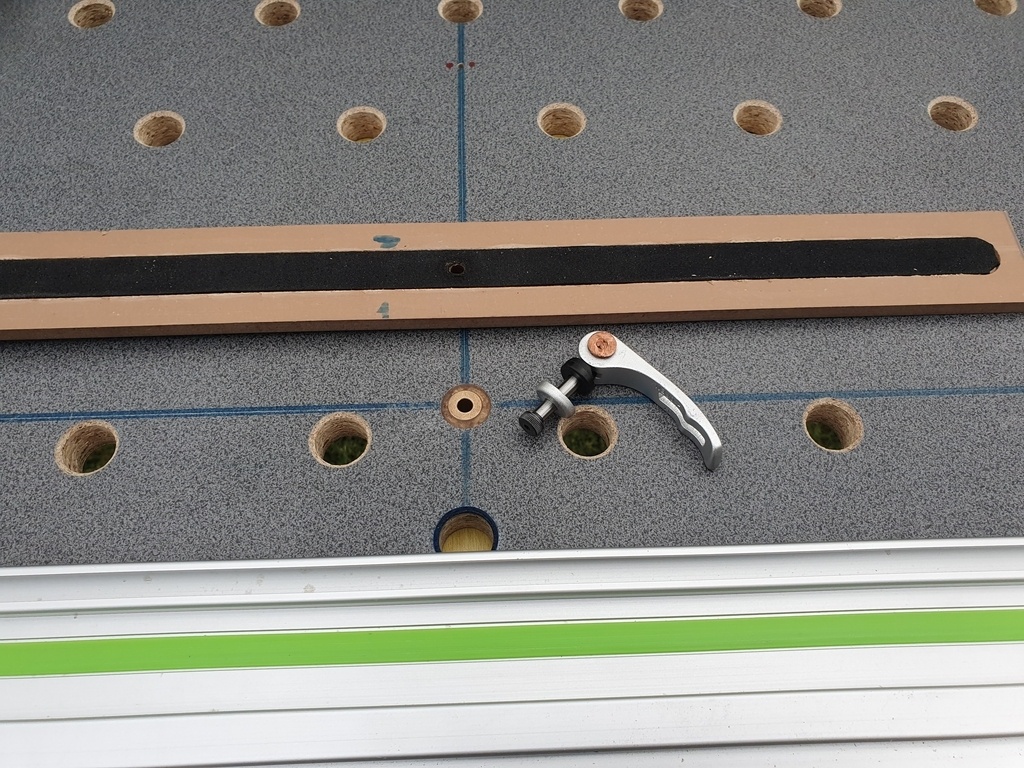

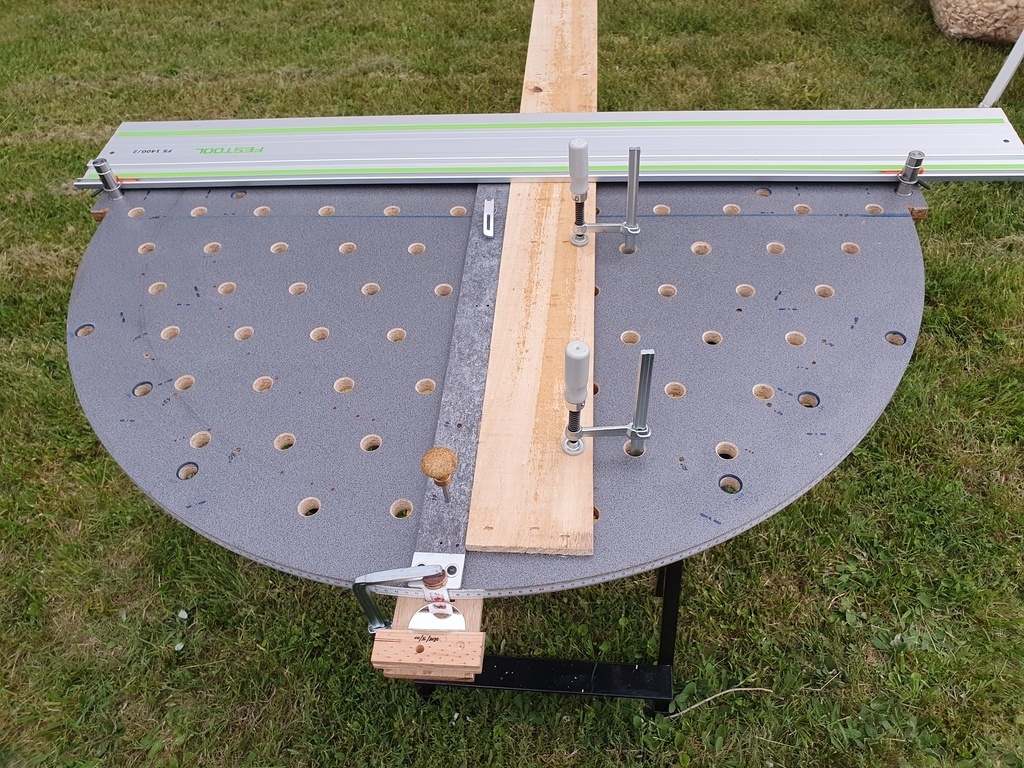

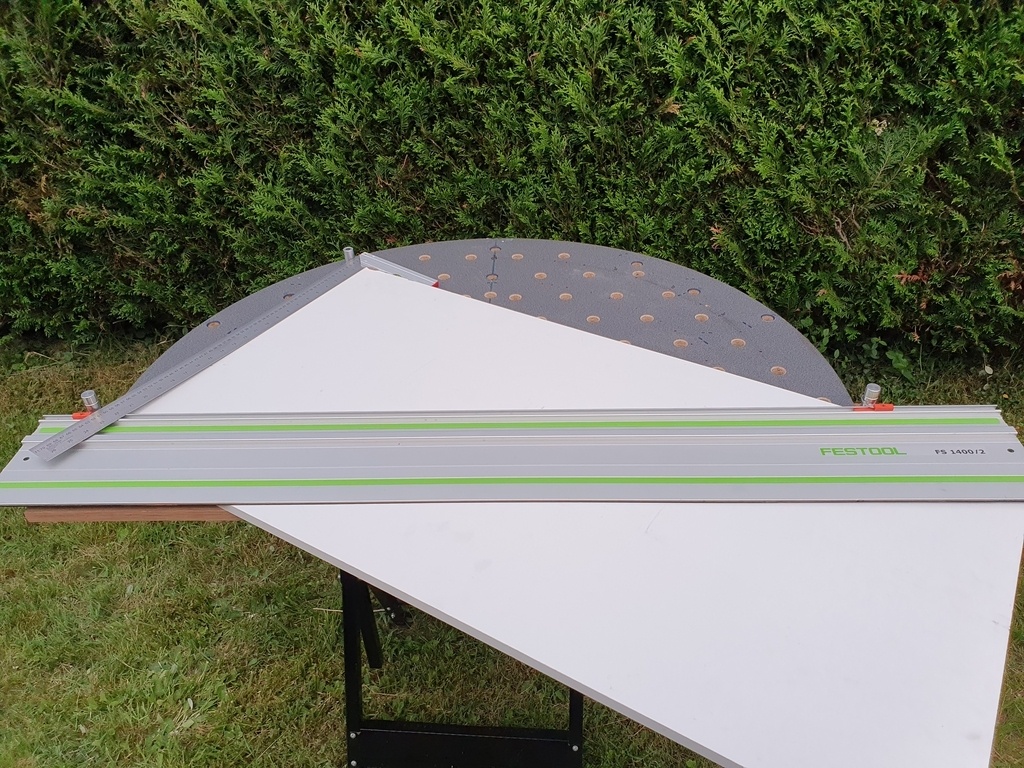

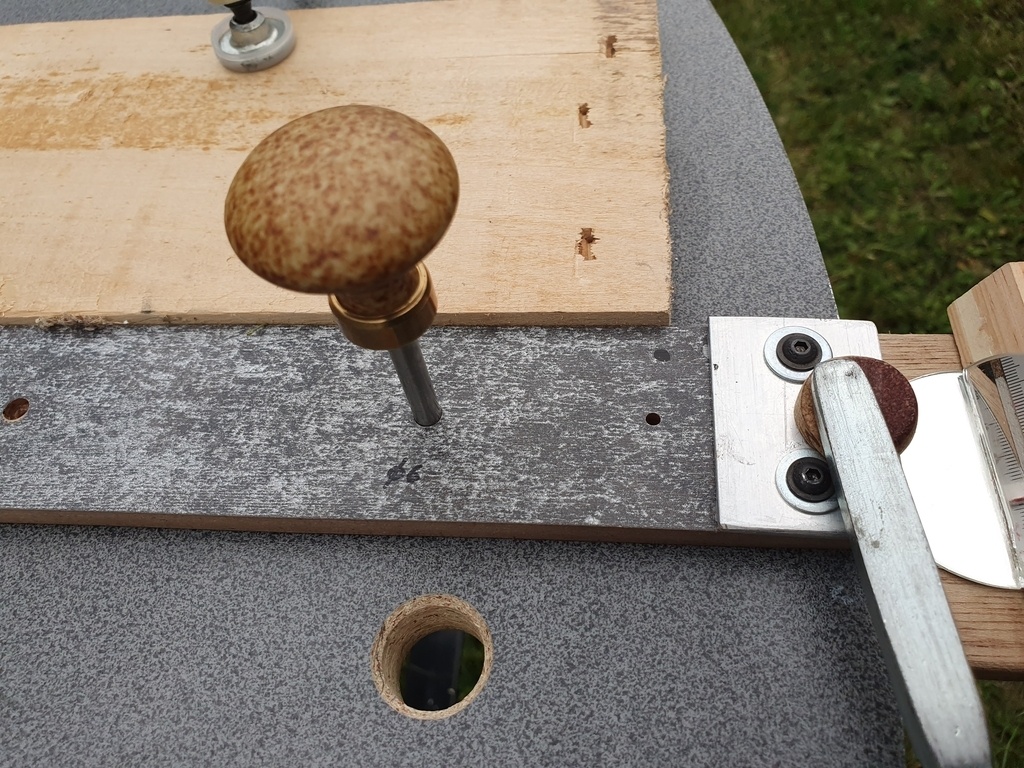

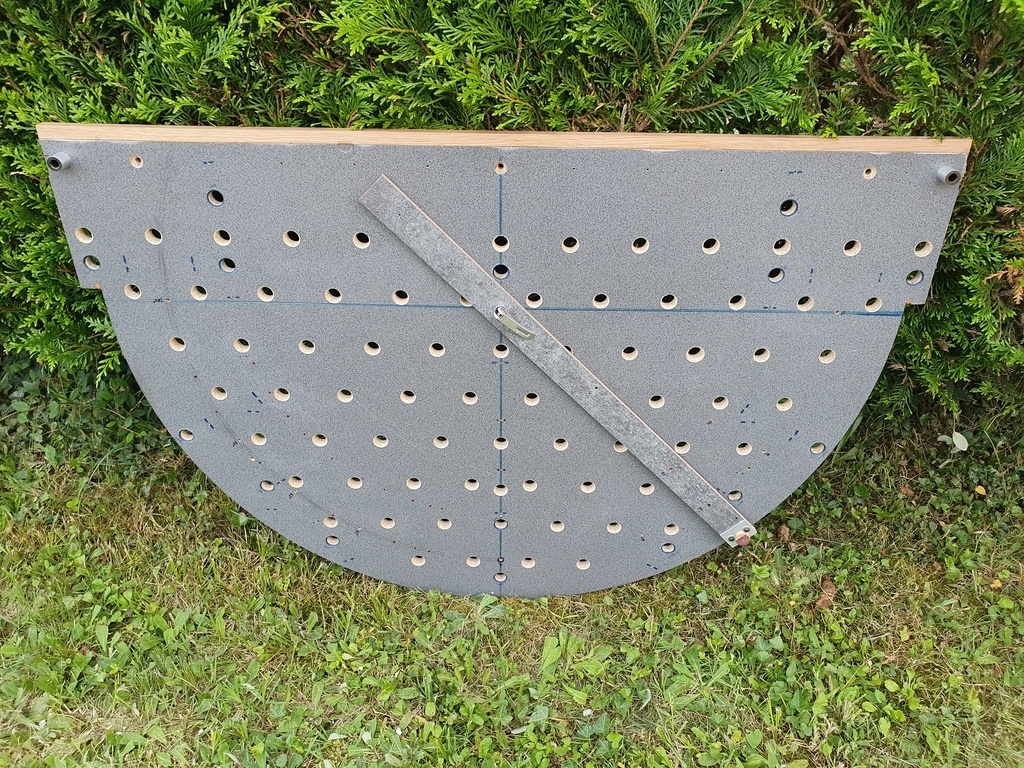

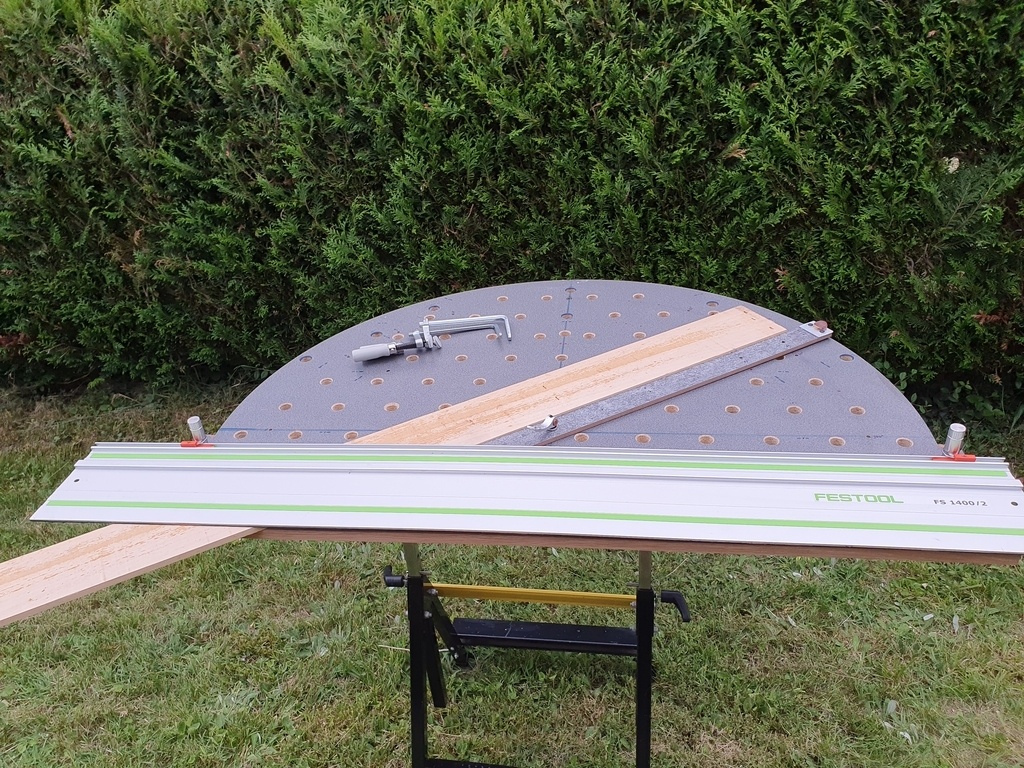

Pour les planches étroites, utilisation de a réglette sur pivot :

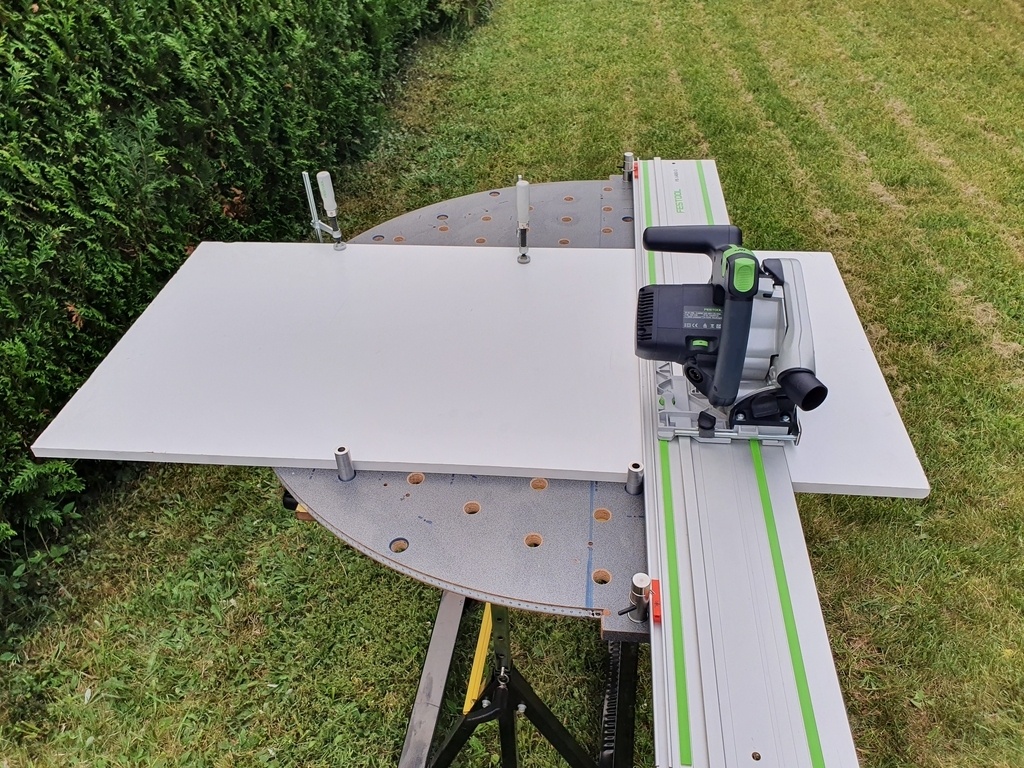

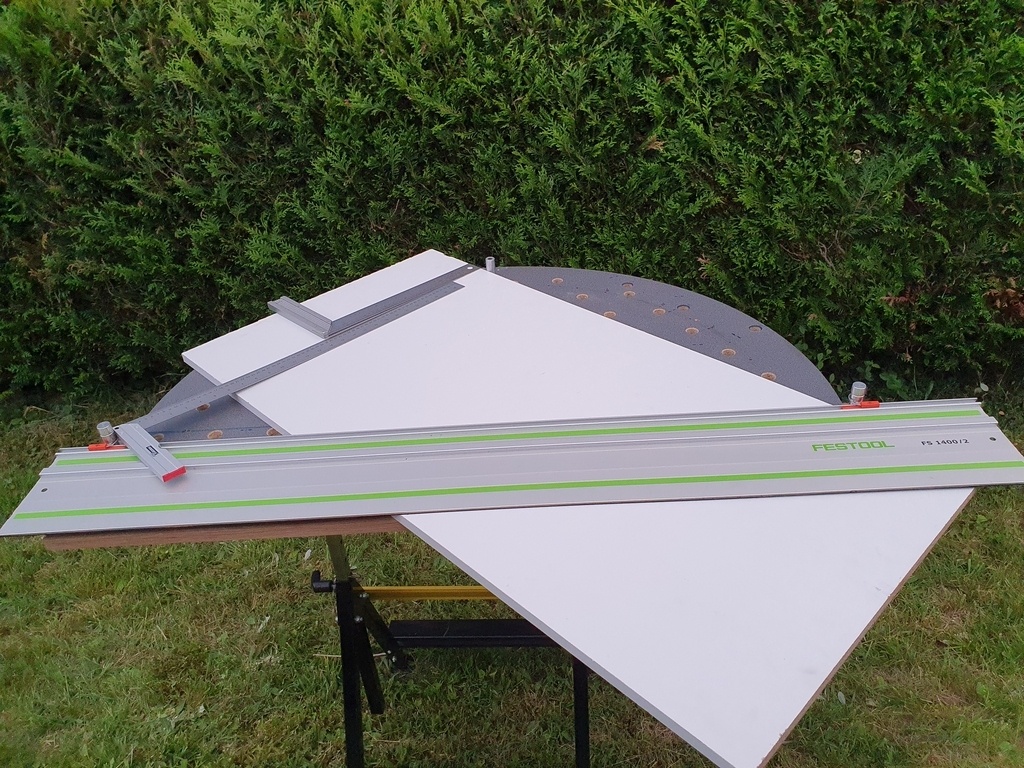

Pour les planches larges, utilisation des trous Ø20 :

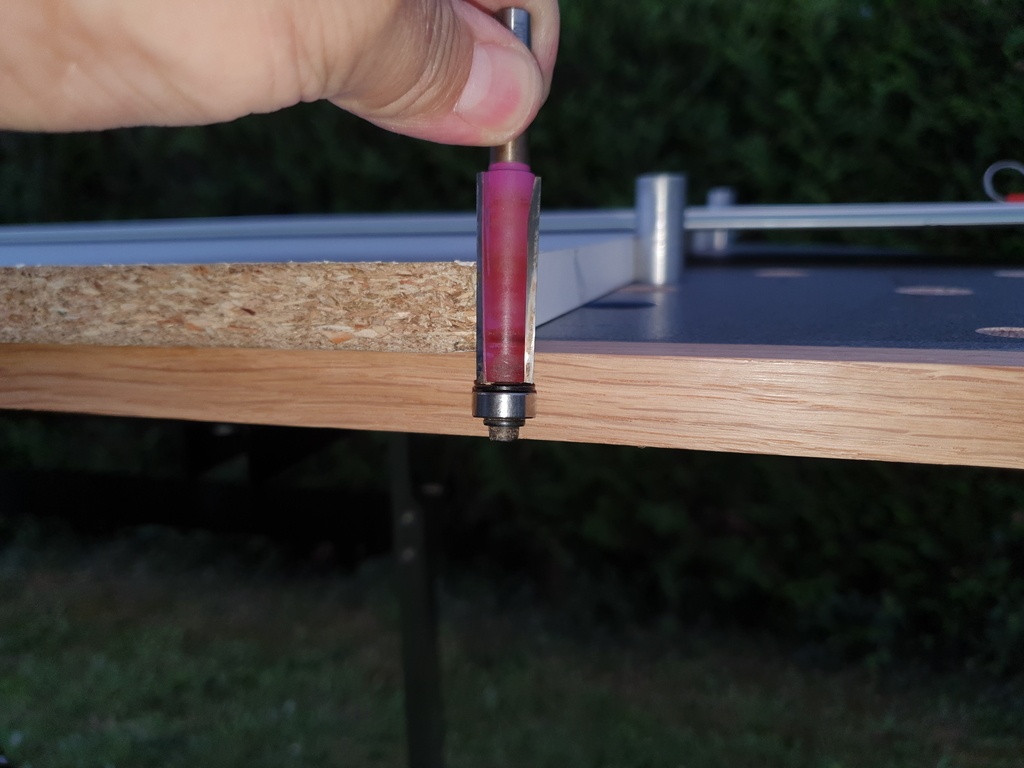

Sans le rail, avec une défonceuse et une fraise à affleurer :

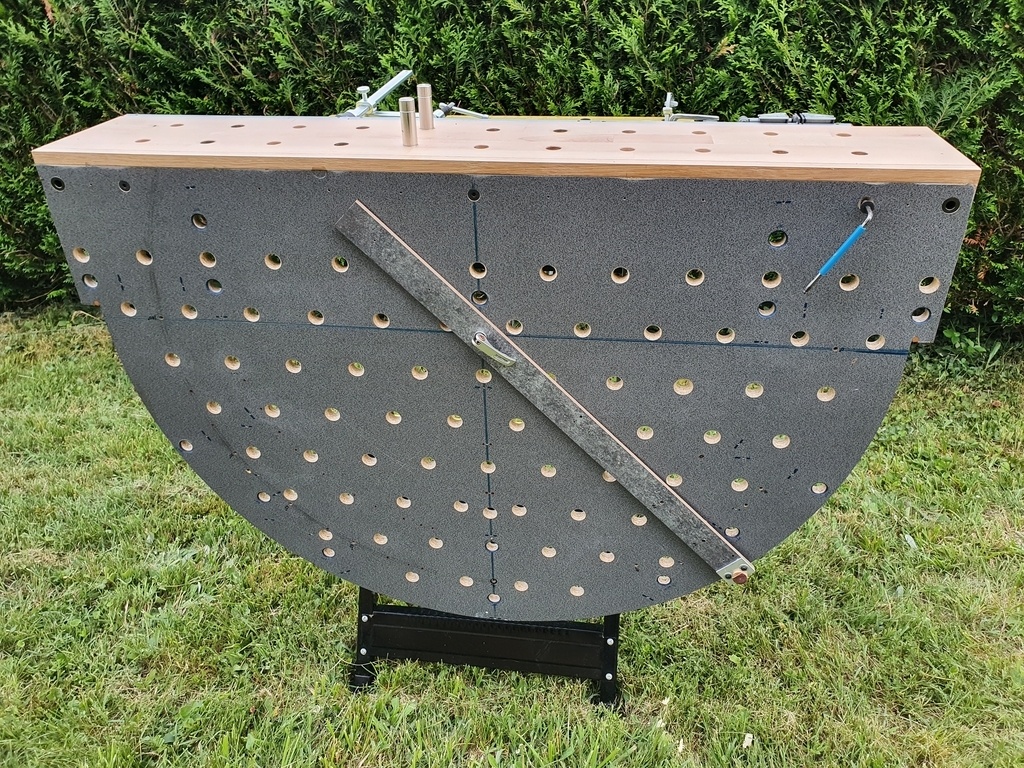

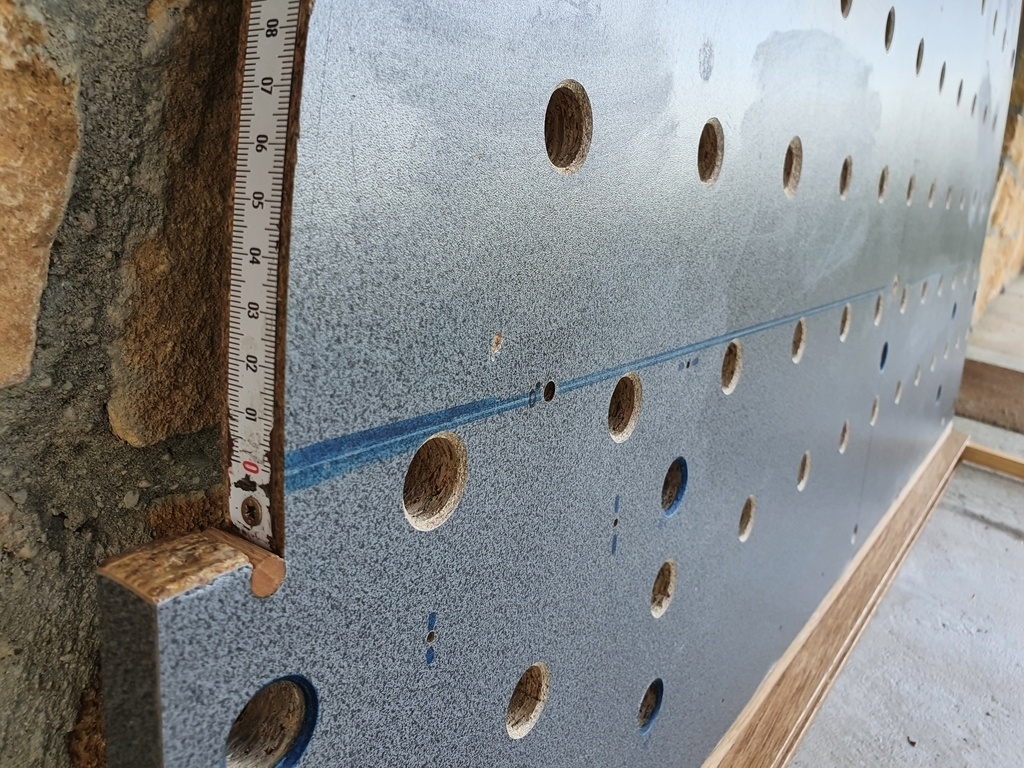

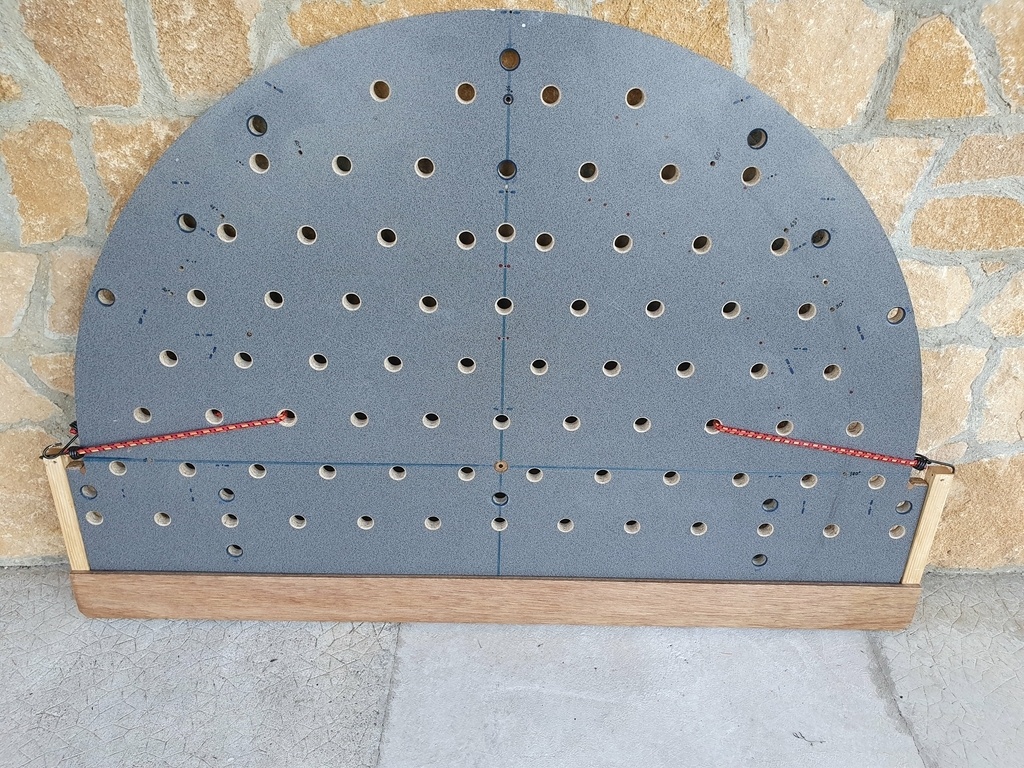

Pour les utilisations à la verticale :
Licence
Autres créations de
Didier
Voir aussi
Discussions
très ingénieux, félicitations
Merci glaude
pour l'avoir vu en vrais il est vraiment bien étudier se "petit" rapporteur
plusieurs utilisation possible vraiment intéressant et pratique, j'ai beaucoup aimé l’idée
Merci Sébastien
Ça c’est pas c**. Et ça peut bien se coupler à une table de montage, très astucieux.
Merci. Oui, je l'utilise aussi en position verticale.
J'ai complété le descriptif.
Malin ce gabarit rapporteur :)
Je note l'idée !
Merci
Intéressant ça.
Je me demande si ça ne fait pas partie des applications possibles avec un bout d'isorel percé.
Les angles possibles seront plus limités.
L'idée, est très intéressante, merci du partage.
Merci pour toutes tes idées de gabarits, ça nous enlève pleins de recherche de "comment faire" ça m'impressionne, tu es très précis dans ton travail. Pour ma part je suis moins manuel. Je préfère améliorer des machines: défonceuse sous table, scie a ruban, rabot dégaucheur.. mais je suis toujours de le bon coin, je cherche sans courir non plus, un combiner a bois, sûrement a améliorer aussi, pour des angles de coupe précis sur plateau de guidage angulaire, par exemple. Merci pour ton exposé.
Merci Guillaumecoupe
La précision est dans les détails : Réglages machine, affûtage des outils, fixation des pièces, mais aussi l'ordre des opérations.
Quand on a bien réfléchi, la précision est au rendez-vous.
Sinon, il faut chercher à comprendre son erreur pour s'améliorer.
Pour finir, un petit proverbe d'atelier : "Au moins on mesure, au plus on est précis"
Ah oui, j'oubliais, pour l'instant je n'ai pas encore beaucoup travailler avec mes gros matériels. Pour l'instant mes meubles réaliser ont été fait avec scie circulaire, et une défonceuse a 20€. Ça m'a rendu amoureux du travail du bois cette histoire.

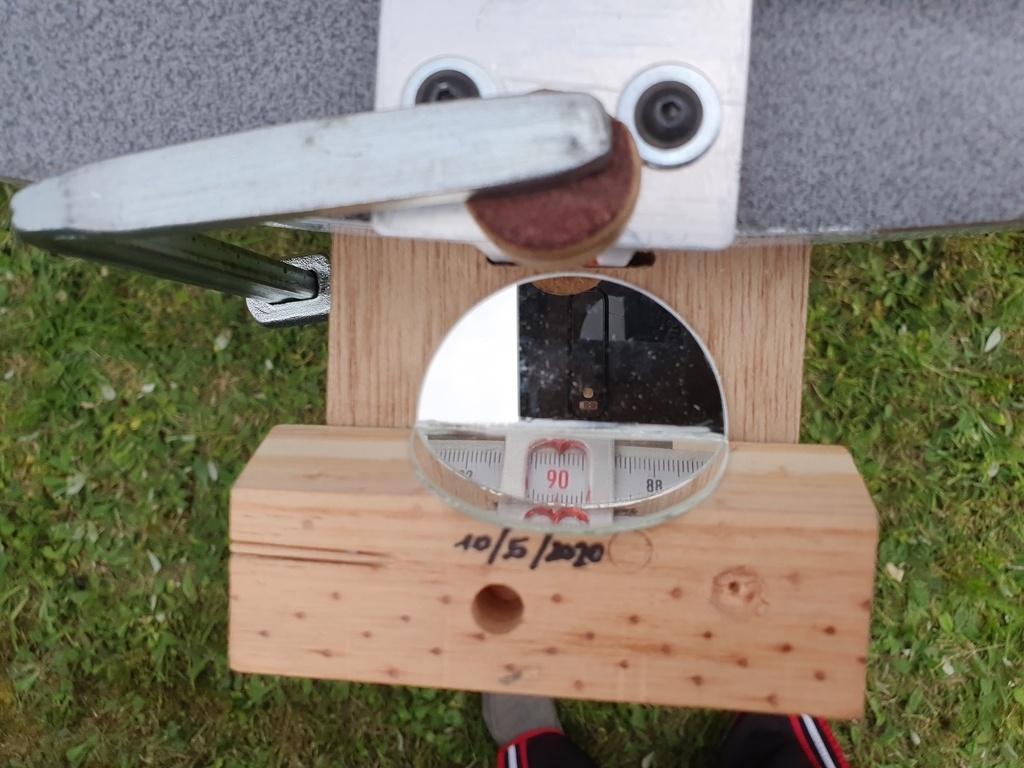

astucieux le petit miroir, belle réalisation.
Merci Xavier
