Terrasse pour SPA gonflable, avec couvercle motorisé.

L'idée est venu au début du confinement : acheter un SPA gonflable mais faire quelque chose de sympa autour et le protéger (contre les griffes de chats par exemple !).

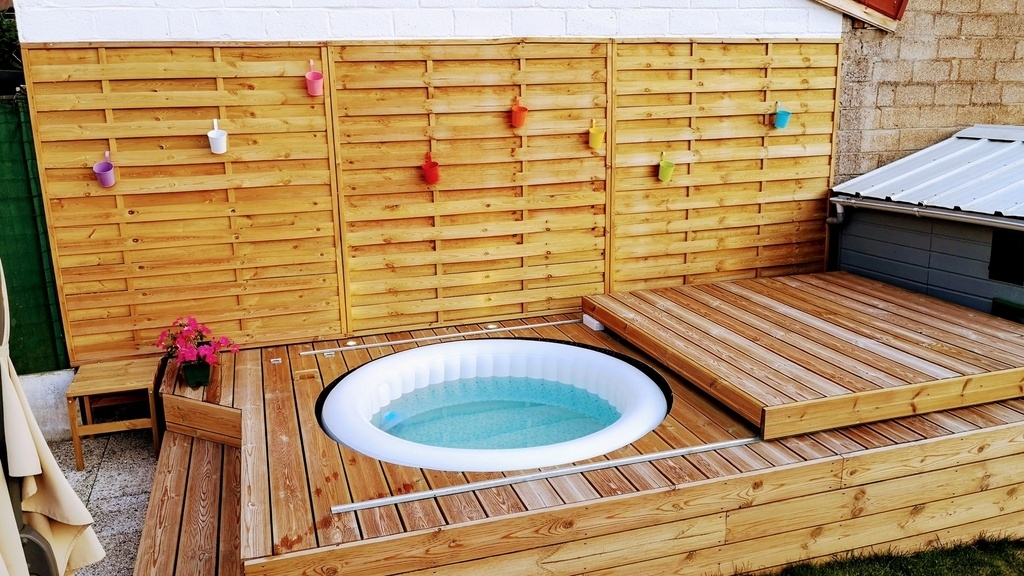

Je partage donc ma création avec vous, un terrasse de 11 m² surélevée, qui intègre un SPA gonflable 4 places de 1,8 m de diamètre. Une trappe permet l'accès à la commande du SPA (pompe, chauffage, bulles...)

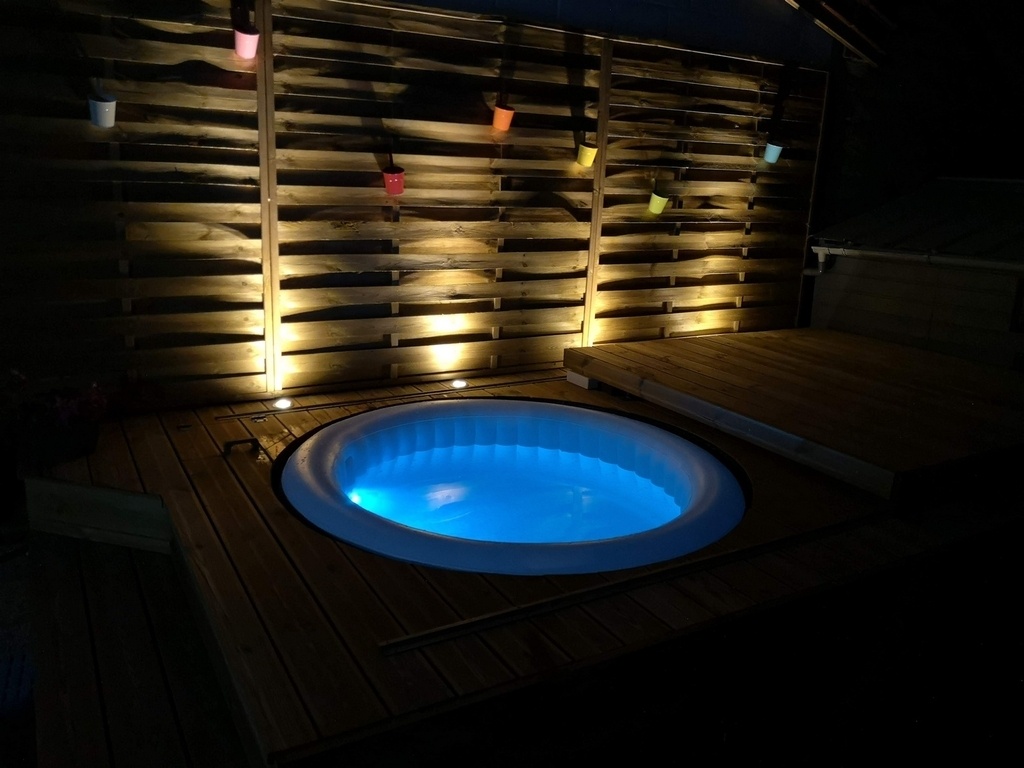

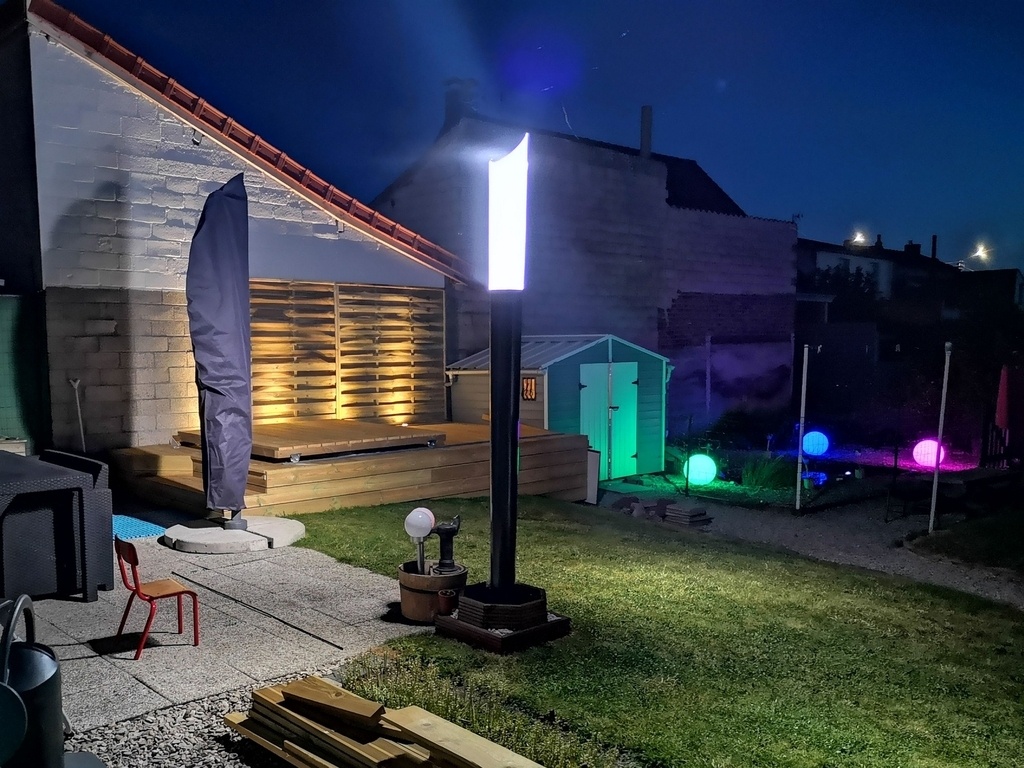

Un couvercle coulissant le recouvre quand on ne s'en sert pas, il est motorisé grâce à un moteur de portail, il est pilotable depuis un smartphone ou en commande vocale avec Alexa, tout comme les 4 spots le long du mur.

Matériel :

• SPA gonflage Lay-z-Spa LED Rond TAHITI 4 places

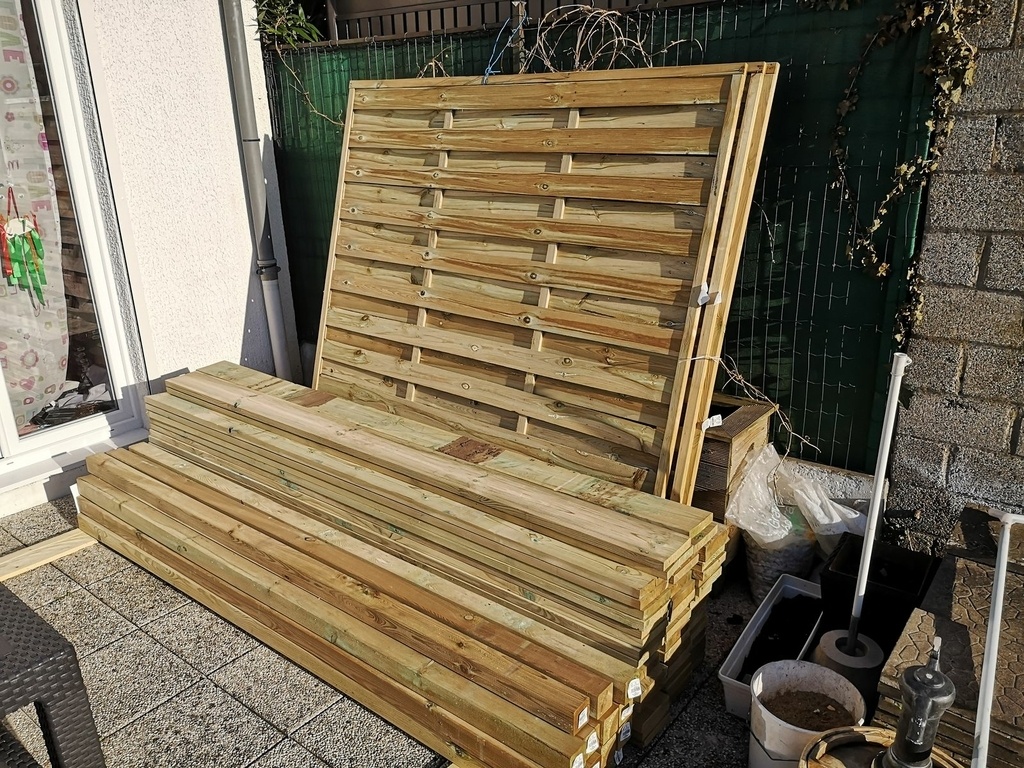

• 15 poteaux en pin carré 7x7x240cms
• 10 lambourdes en pin vert classe 4 de 4,5x7x420cms
• 55 lames de terrasse Kuhmo 2 en pin de 14,5x240cms épaisseur 27mm
• 3 panneaux bois occultant 28mm de 180x180cms
• 100 vis de fixation Superwood ETANCO, 8x80 mm
• 500 vis Spax pour terrasse 5x60mm
• 4 spots à enterrées Goodia LED chaud blanc IP68 3W
• 3 rails de portail épaisseur 3 mm longueur 3 mètres pour roue à gorge ronde 16 mm
• 4 roues de portail diamètre 60 mm
• Matériel électrique et électronique (Arduino, Shelly...), charnières, visserie, divers...

Durée de réalisation : environ 60H
Coût total : environ 1200 € (Spa compris)

Préparation du terrain :

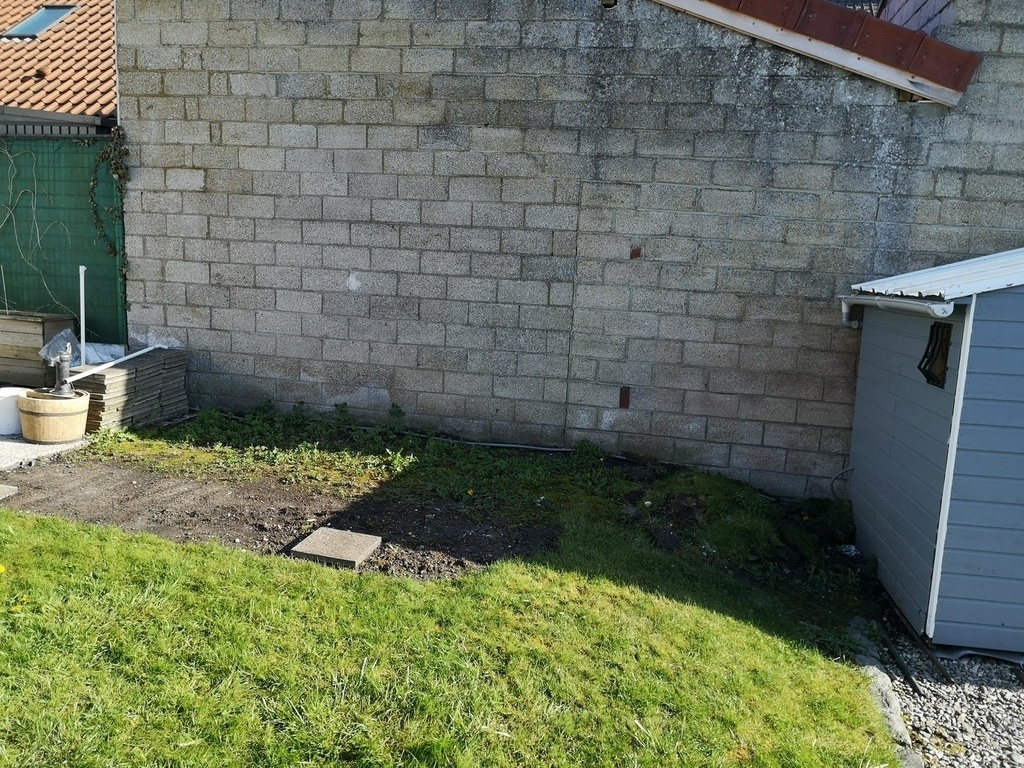

Après avoir choisis un emplacement inutilisé dans le jardin, j'ai dessiné les plans (il sont disponibles en téléchargement).

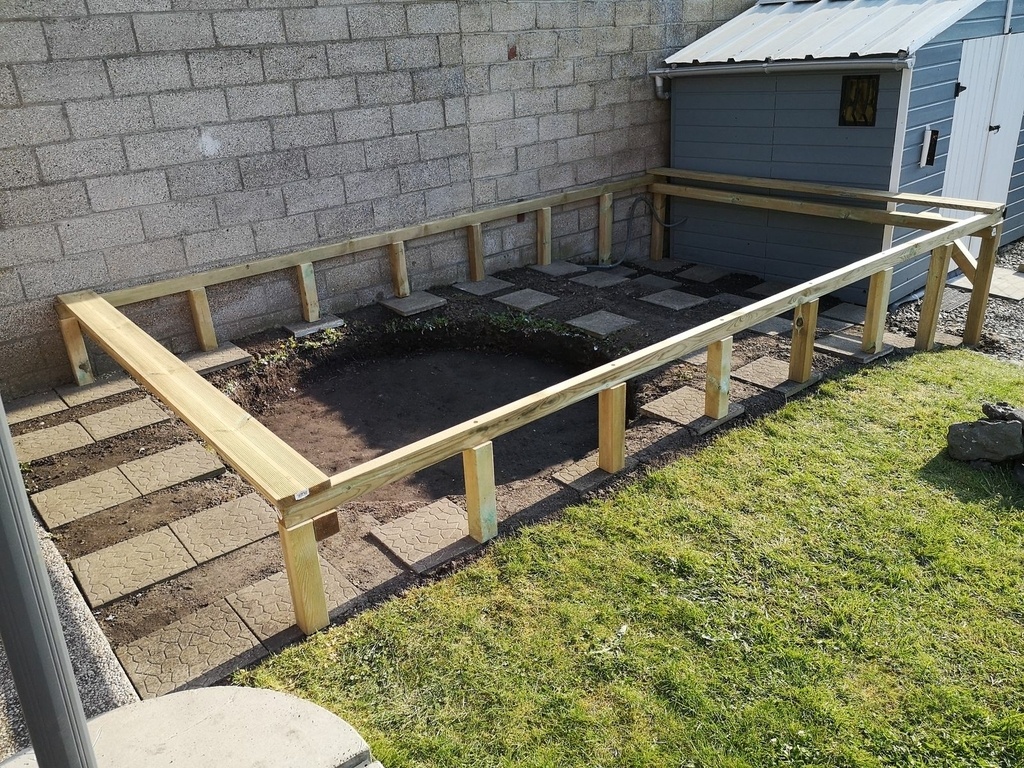

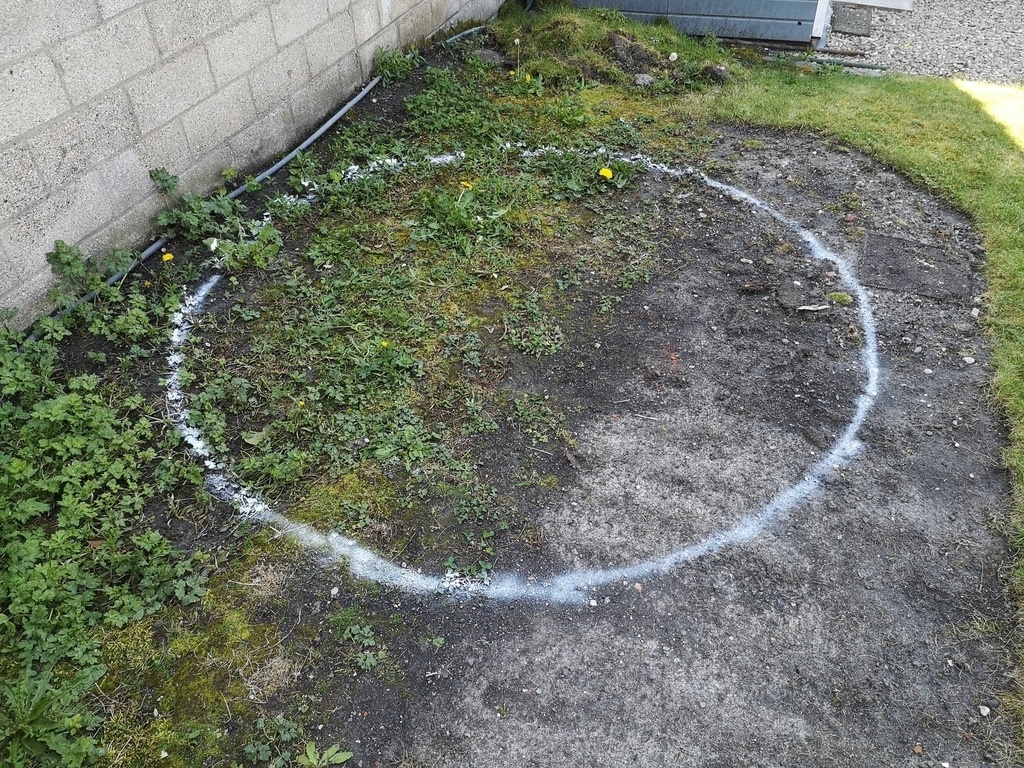

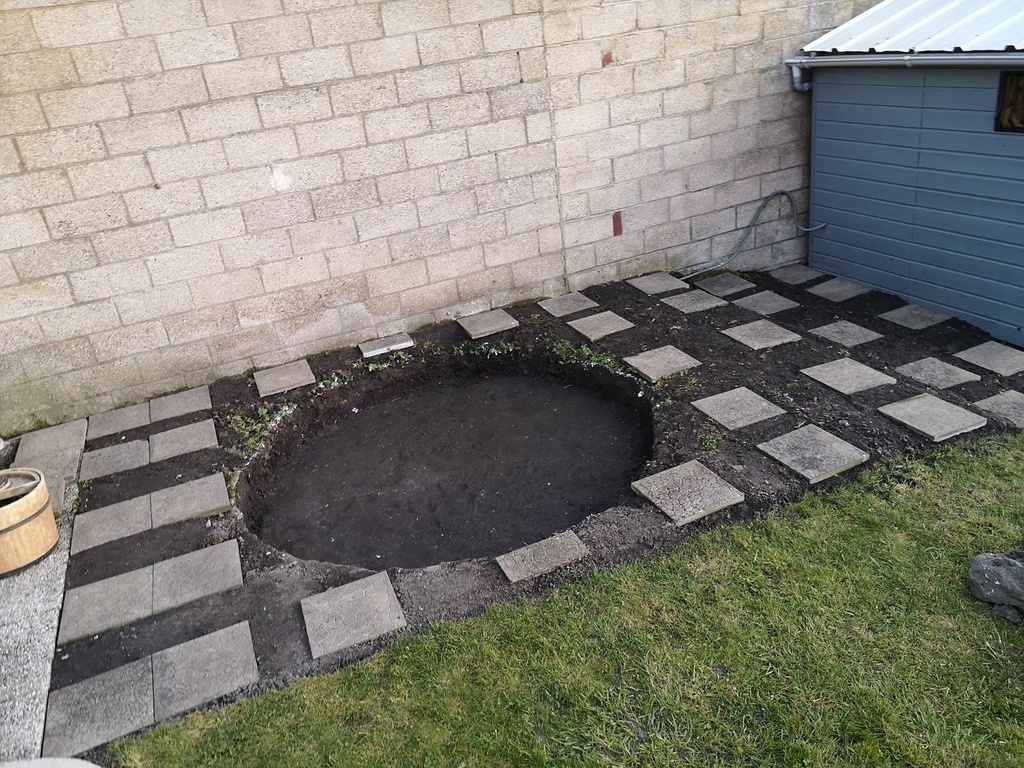

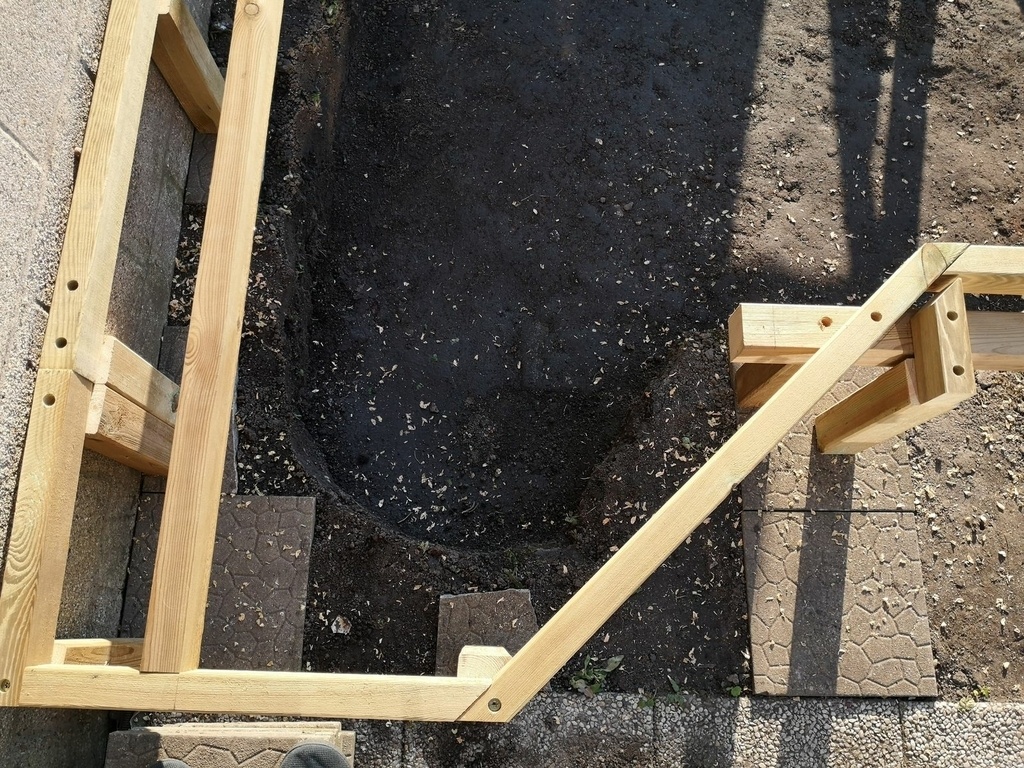

Pour limiter la hauteur de la terrasse, j'ai creusé sur 20 cms l'emplacement du SPA.
Ensuite j'ai installé 36 dalles de béton (d'une ancienne terrasse) qui vont soutenir les poteaux.

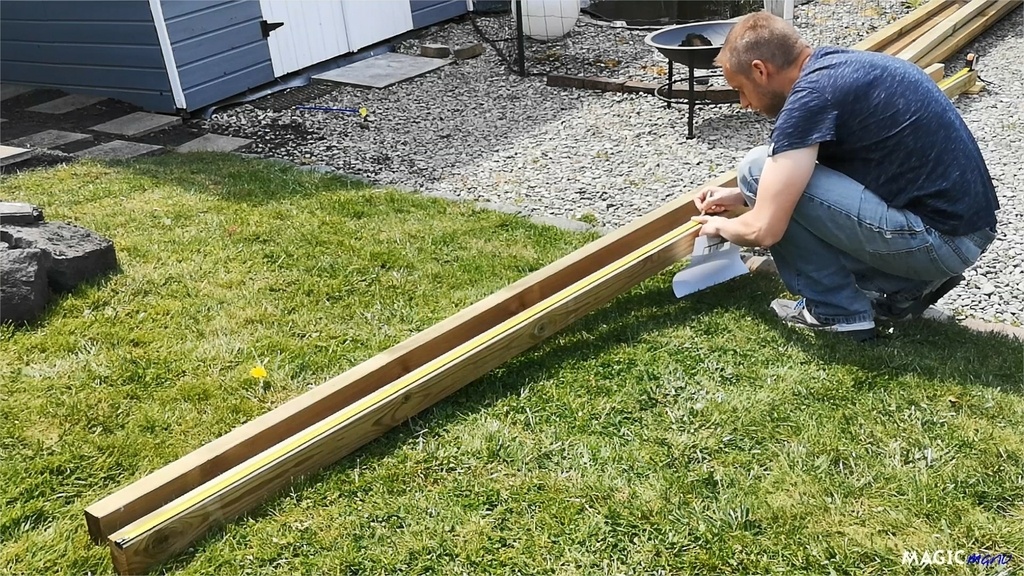

Je trace les lambourdes en suivant le plan puis le perce l'emplacement de chaque poteau.

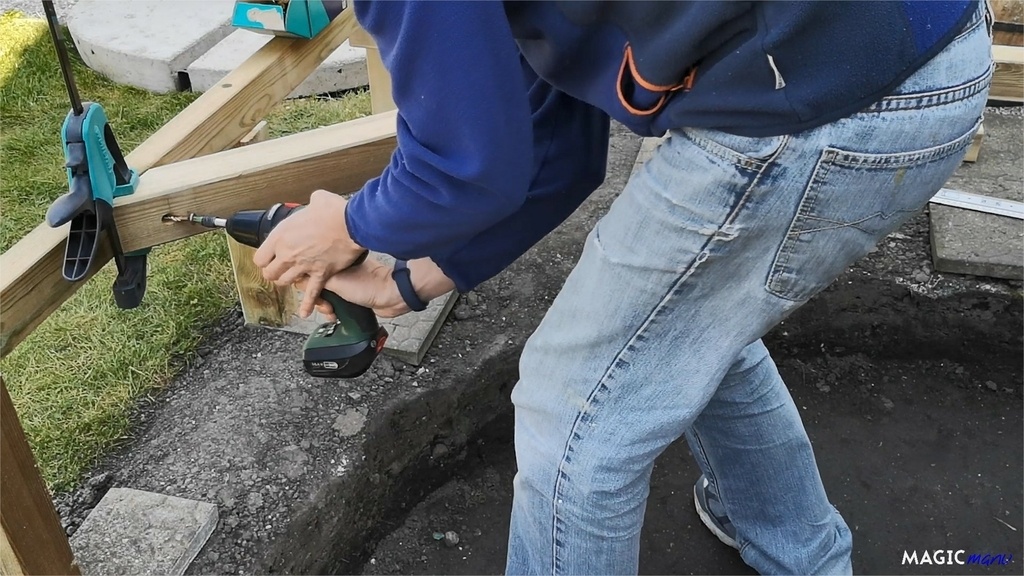

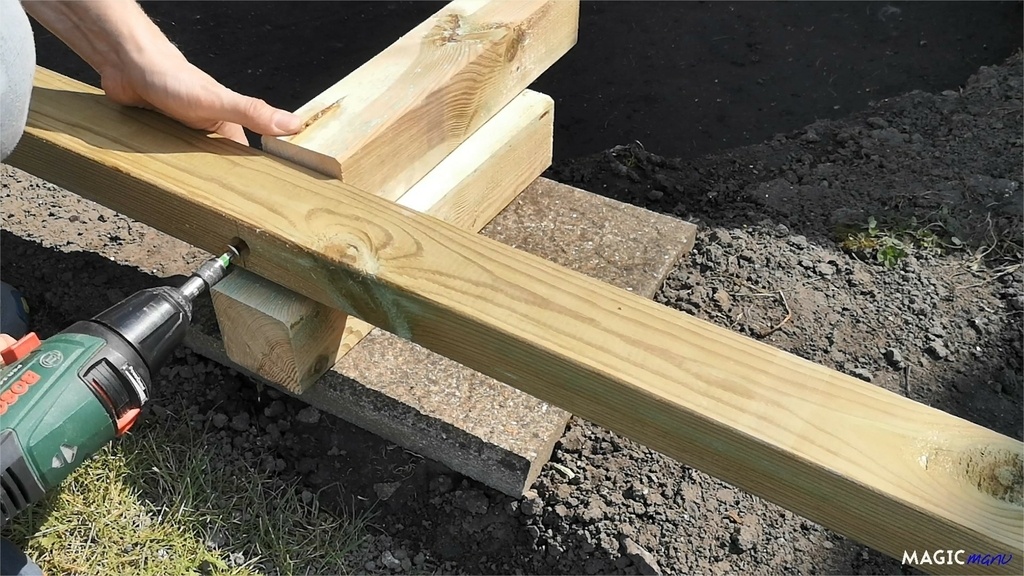

J'ai utilisé des vis de 8x80mm, la lambourde fesant 7 cms, je la perce avec une mèche de 15mm sur la moitié de sa hauteur.

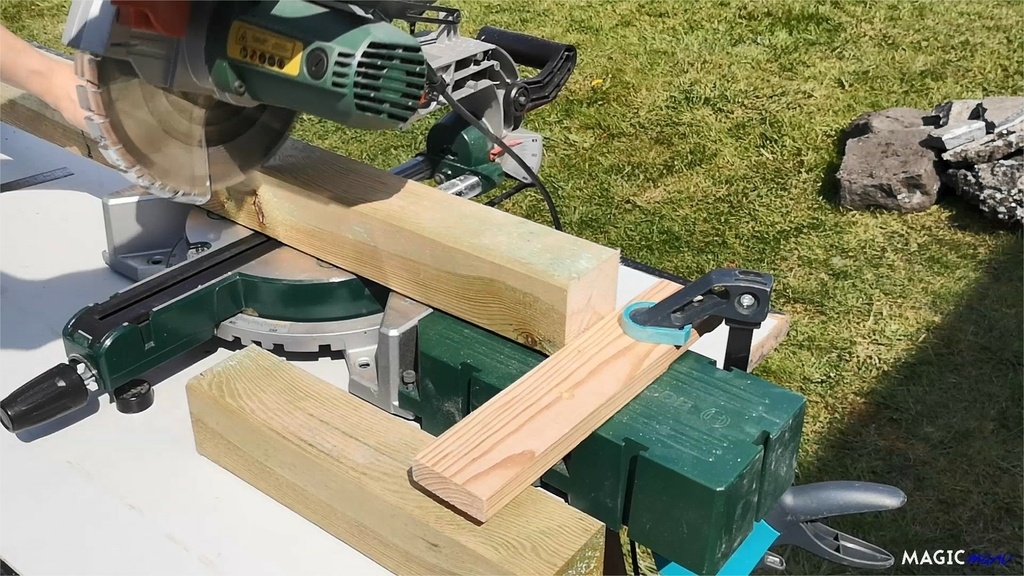

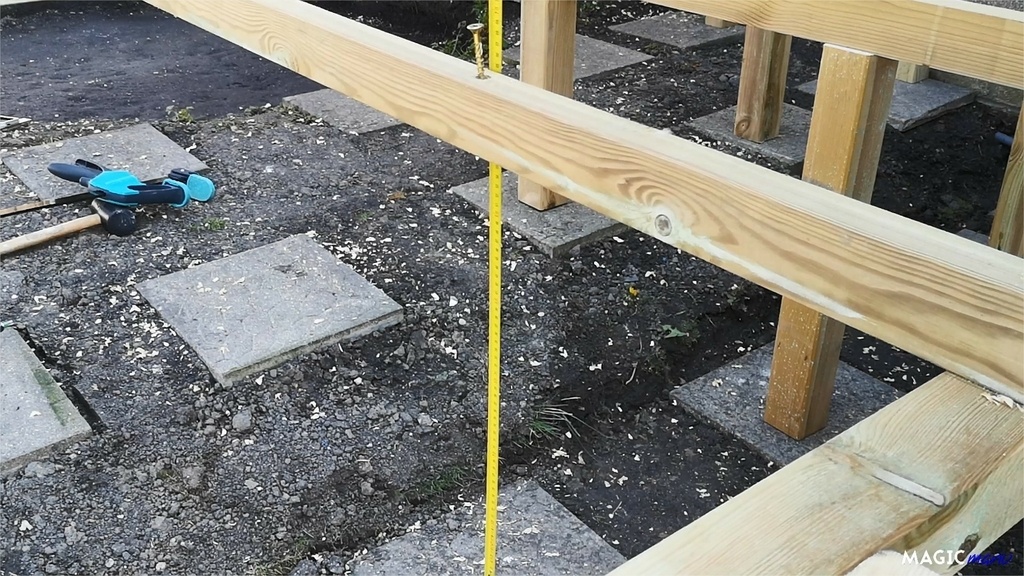

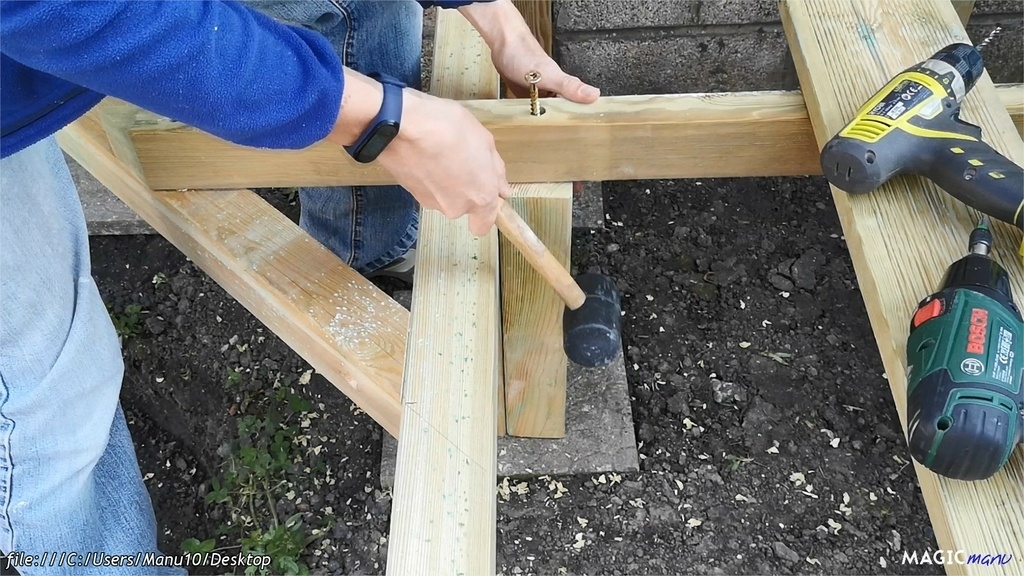

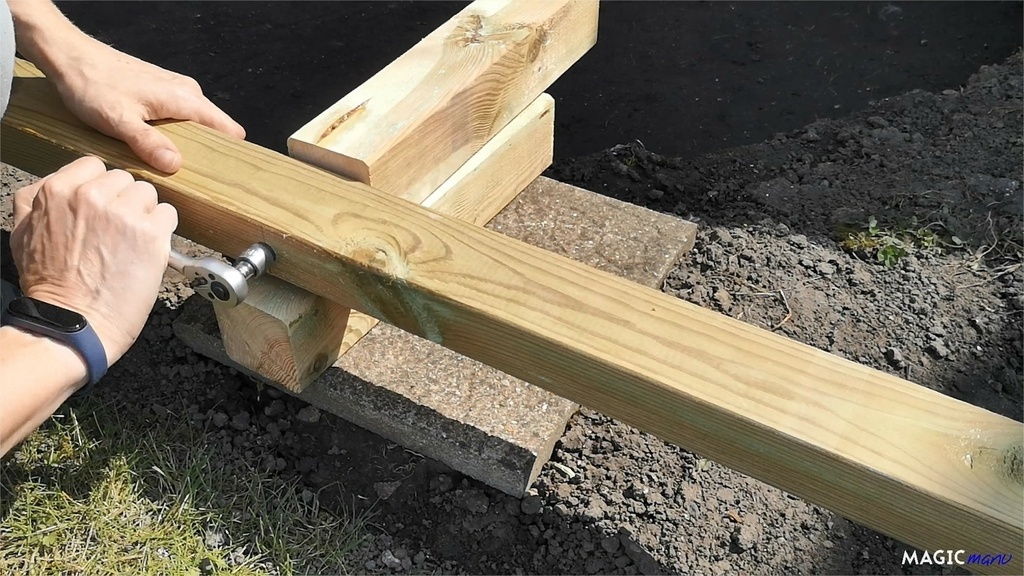

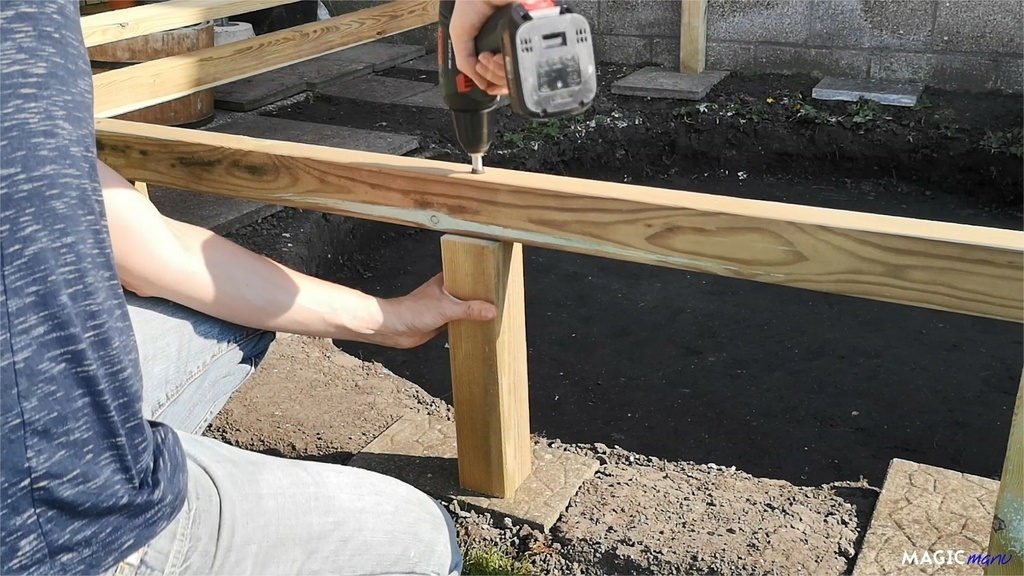

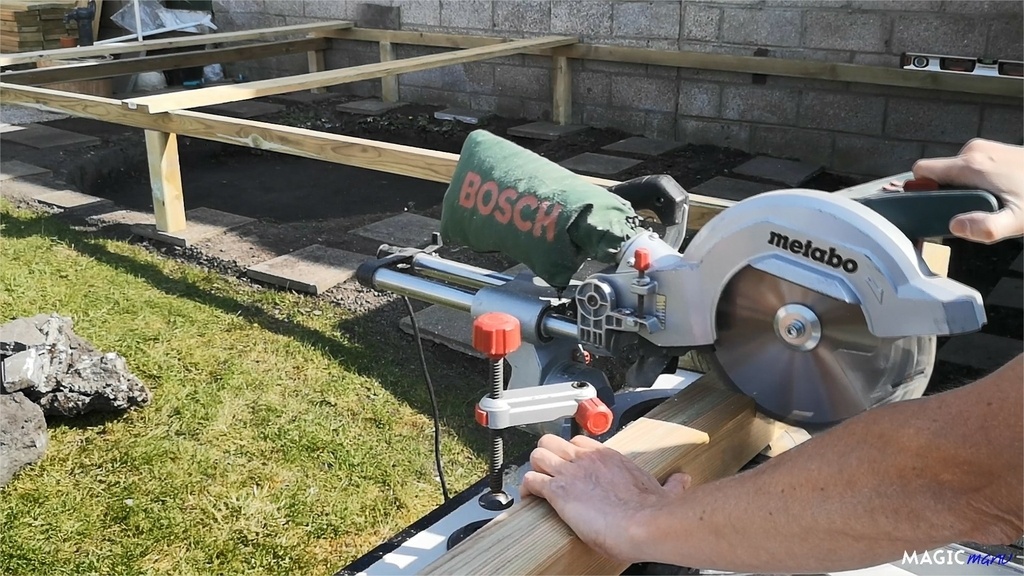

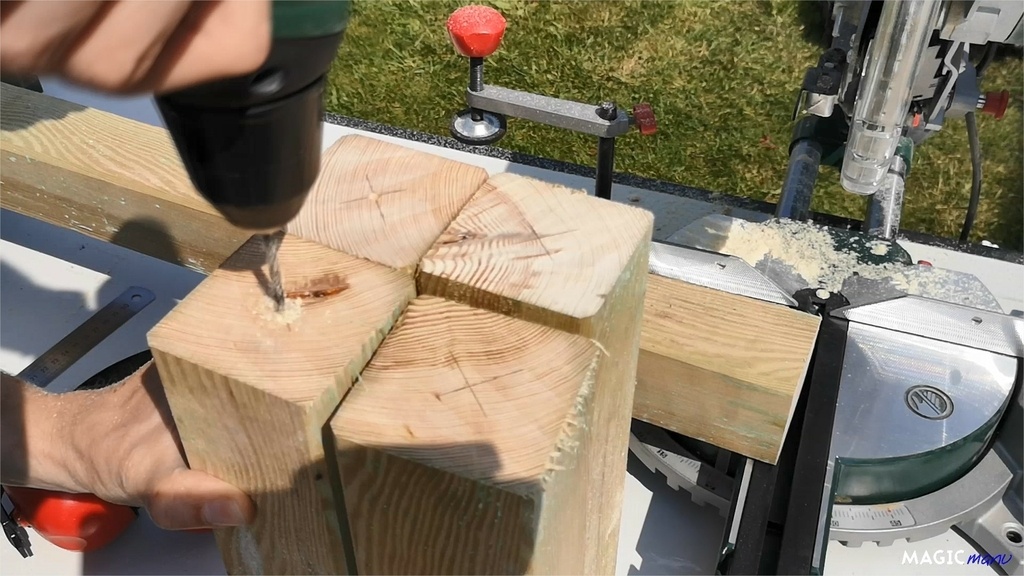

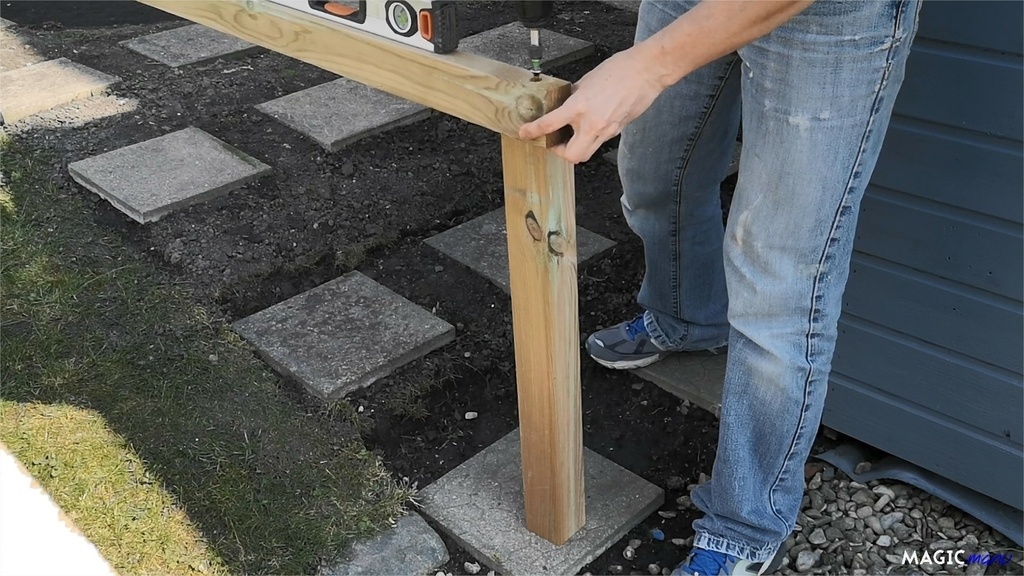

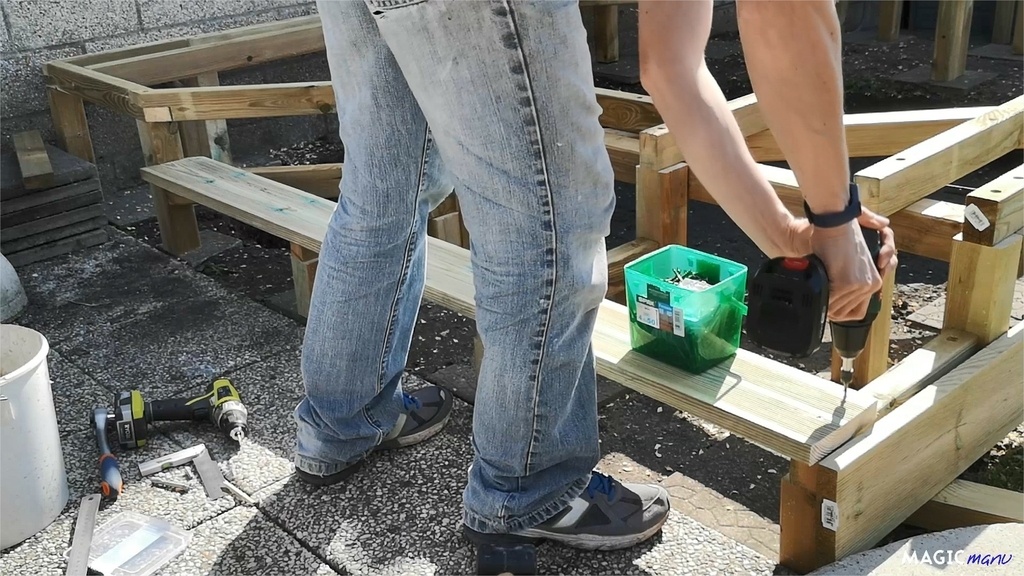

Les poteaux sont découpés à la scie à onglet, pré-percés, puis assemblés aux lambourdes, d'abord à la visseuse, puis à la main car ma visseuse manque de puissance.

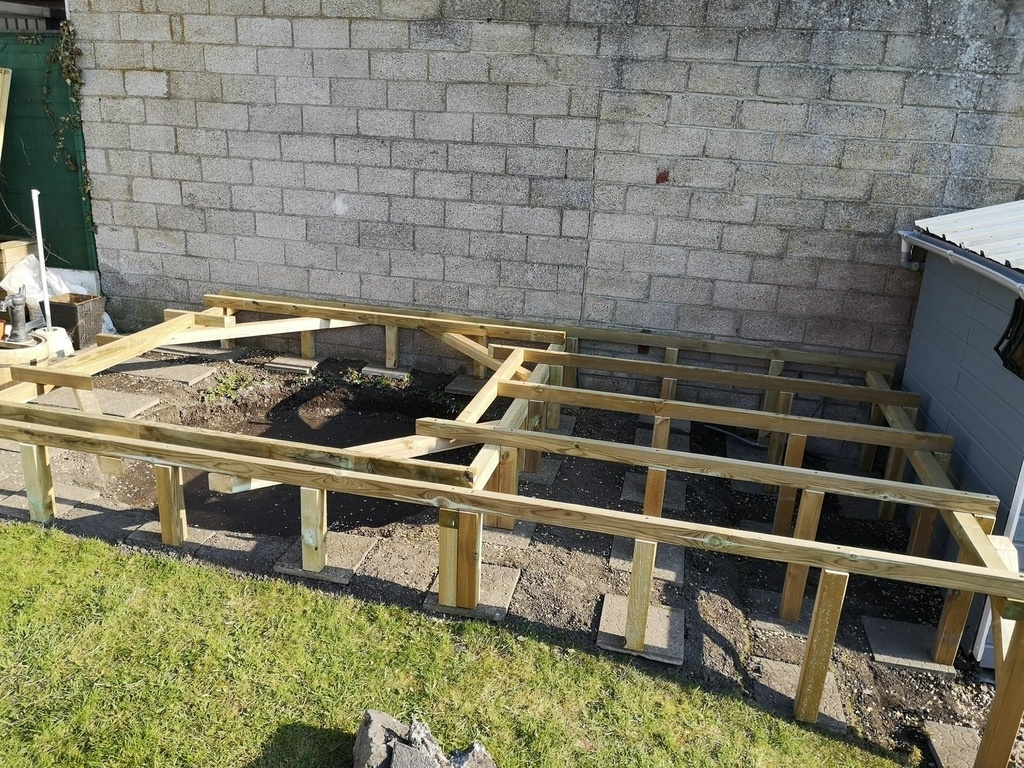

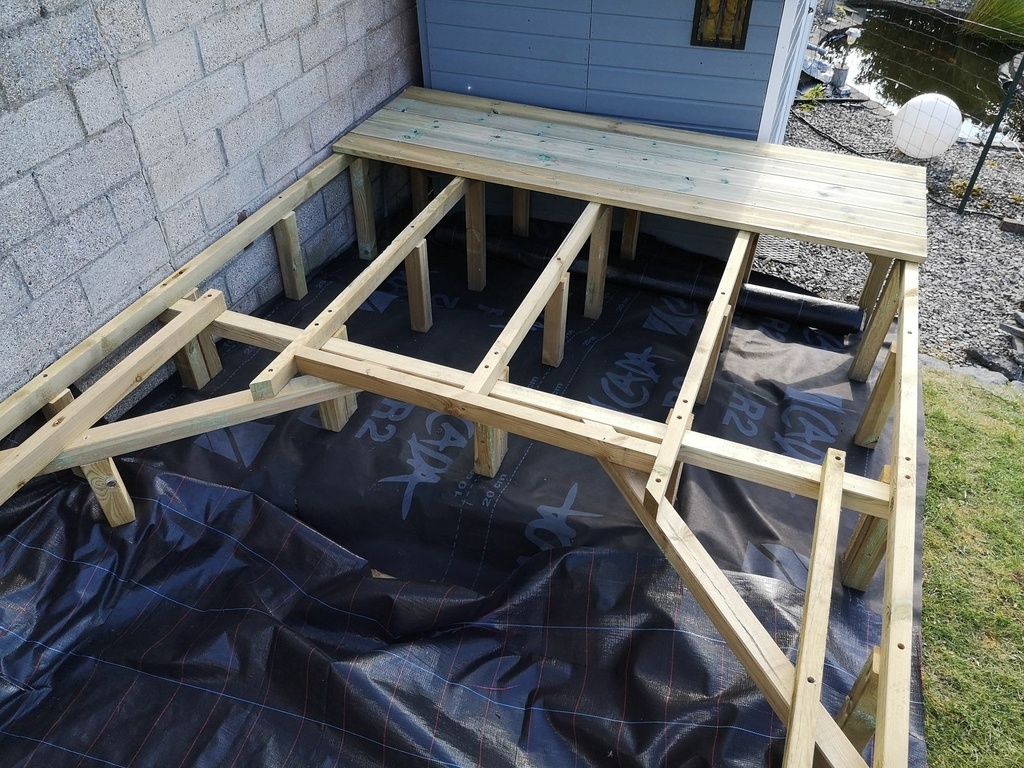

Une fois les poteaux des extrémités installés, je continue avec les intermédiaires.
Les poteaux n'ayant pas tous la même hauteur, je prend les côtés au fur et à mesure et je les met en place.

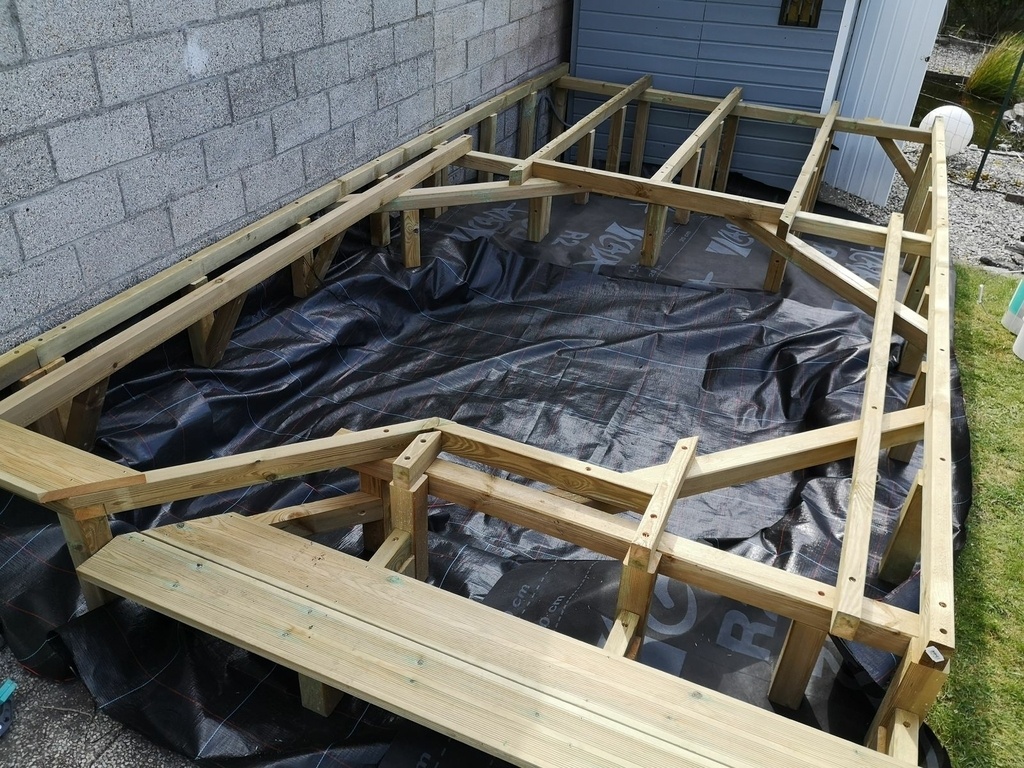

Au milieu je met un double poteau pour soutenir à la fois la terrasse, et la structure autour du SPA.

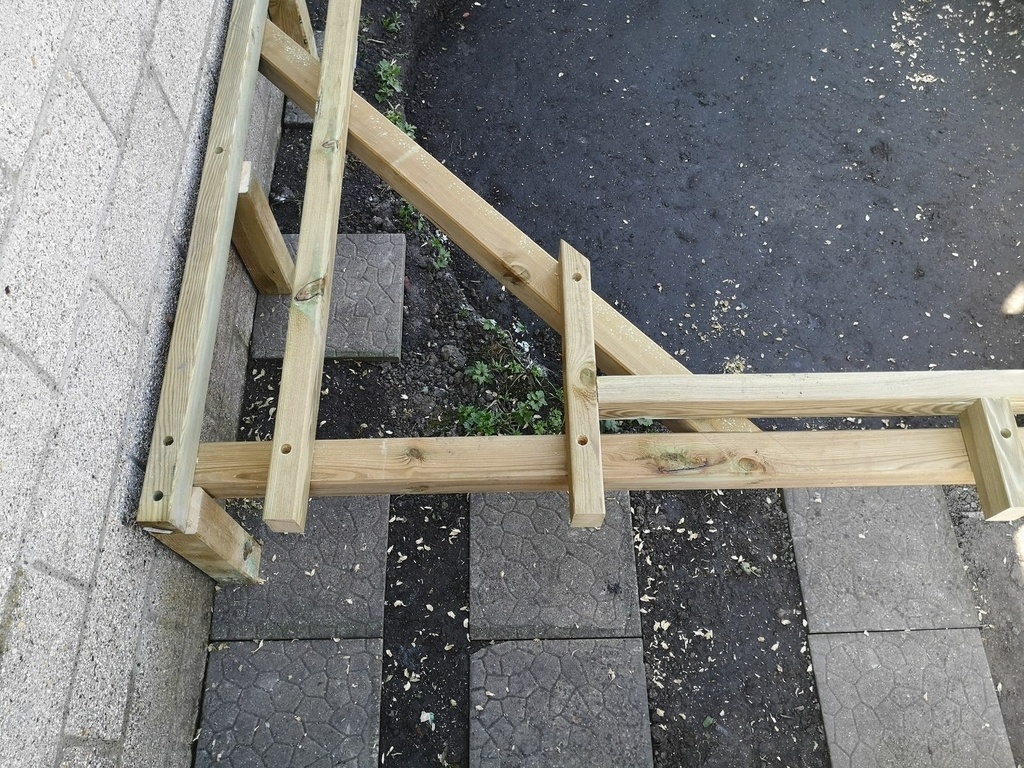

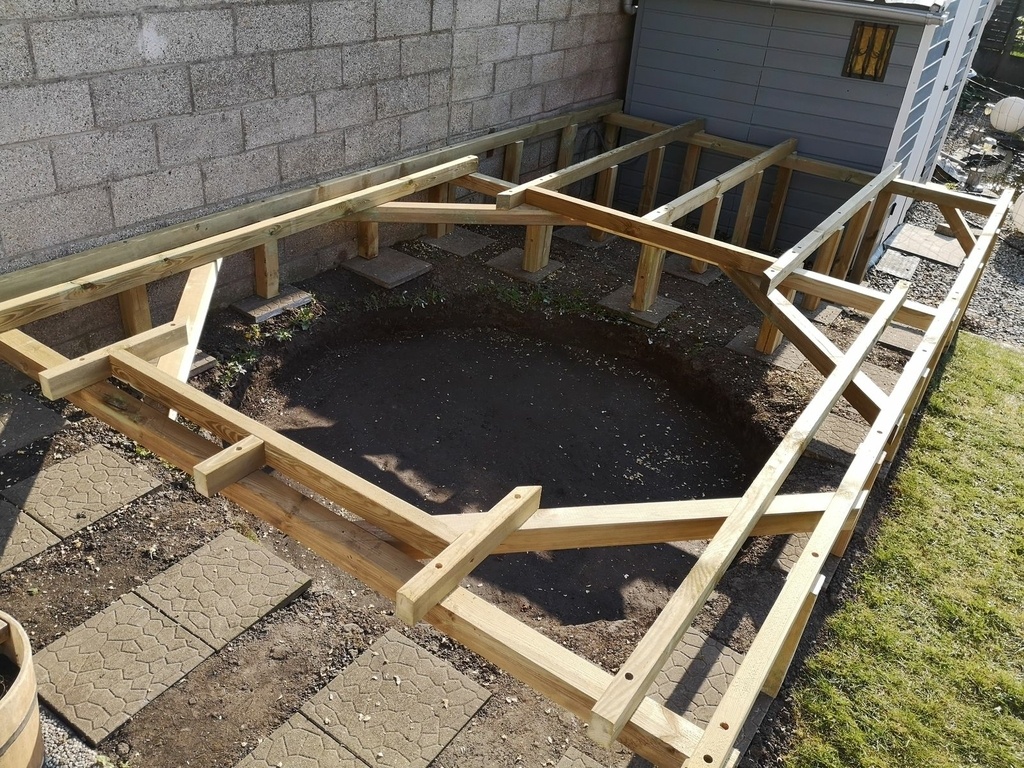

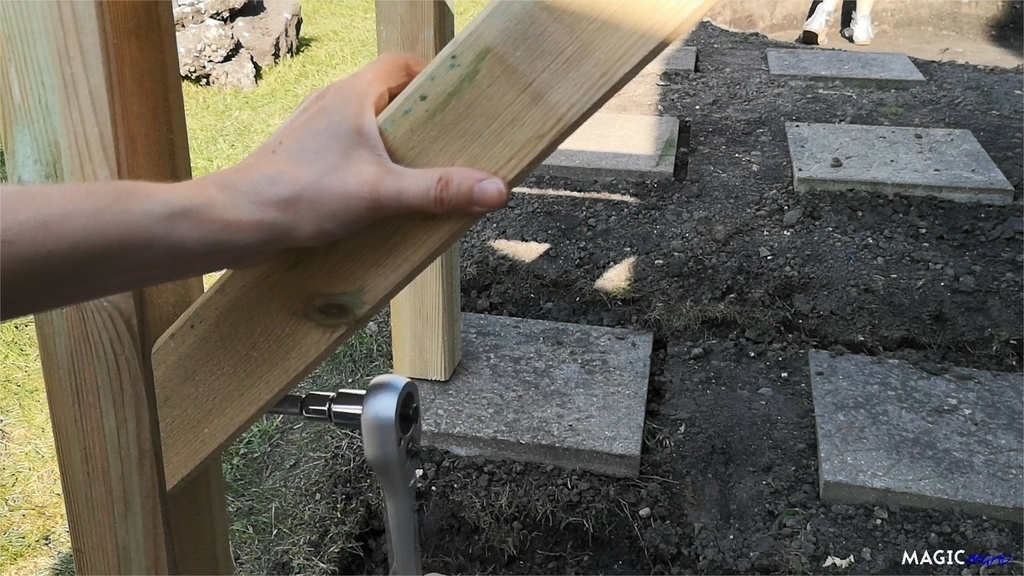

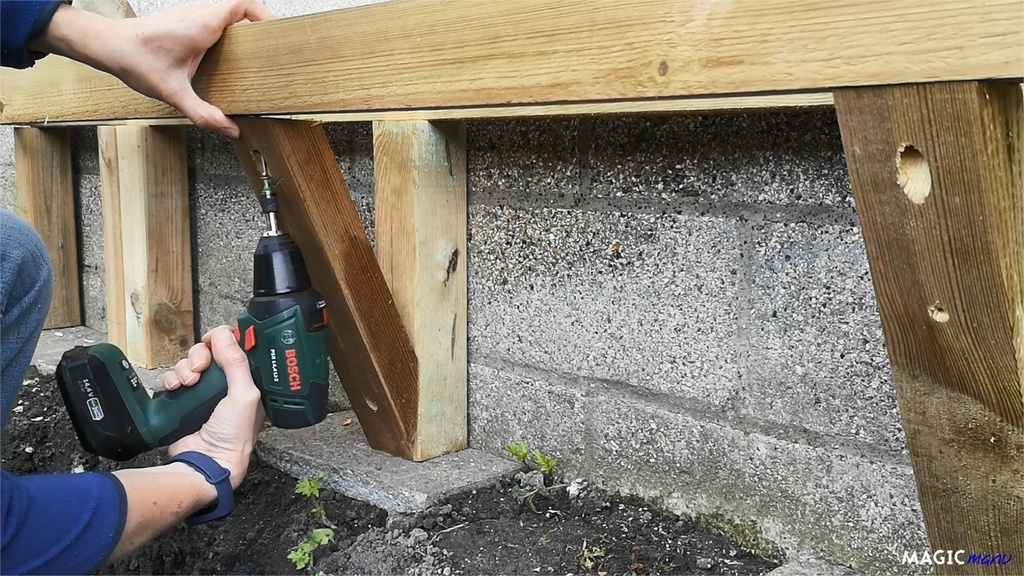

Je découpe ensuite les jambes de force pour solidifier la structure.
Le but étant de pouvoir marcher, sans soucis, même au bord du SPA.

Petite erreur mais importante, j'avais oublié de prévoir l'emplacement de la pompe, et elle ne peux pas être déportée.
Je modifie donc la structure avant de passer à la suite.

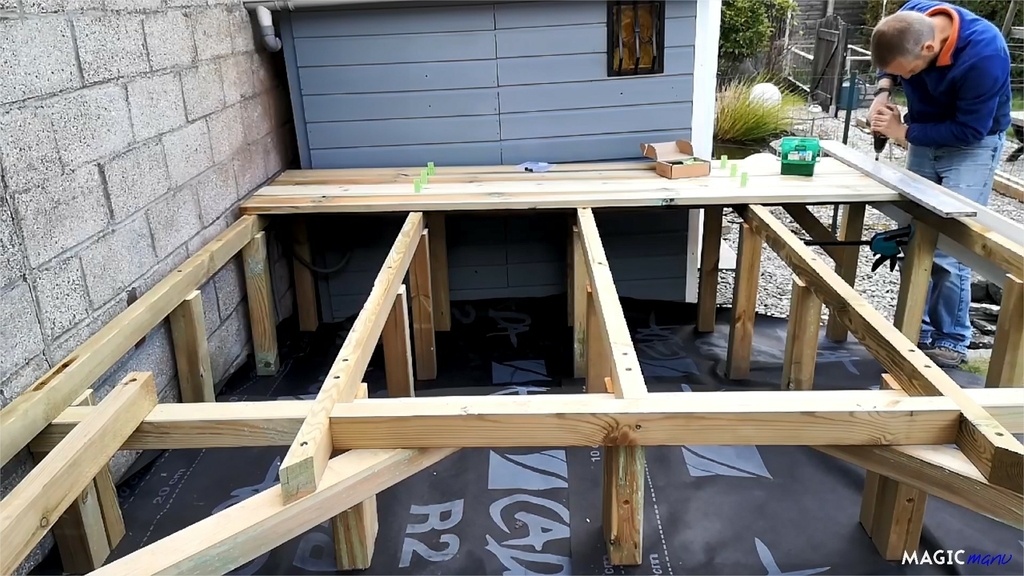

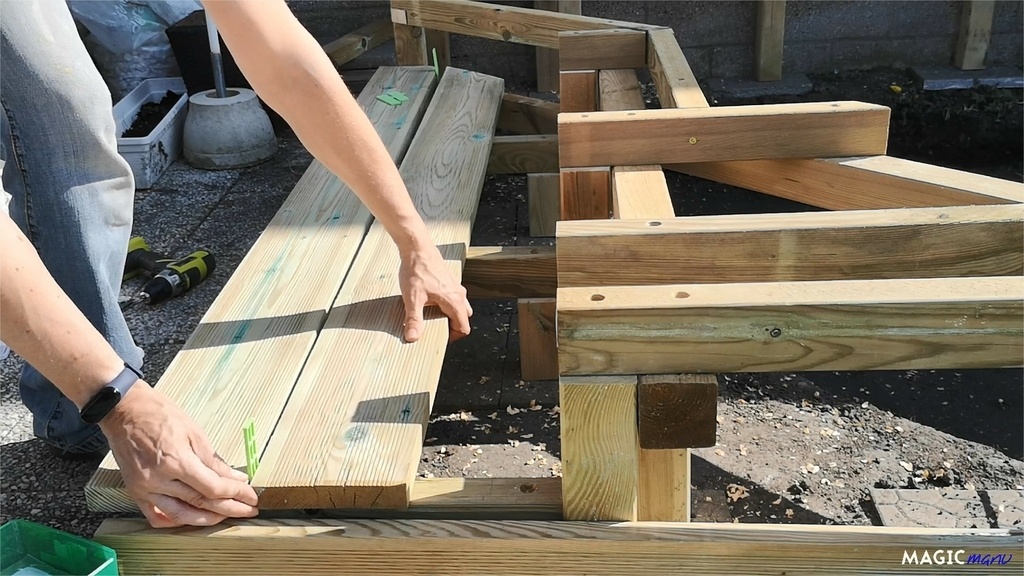

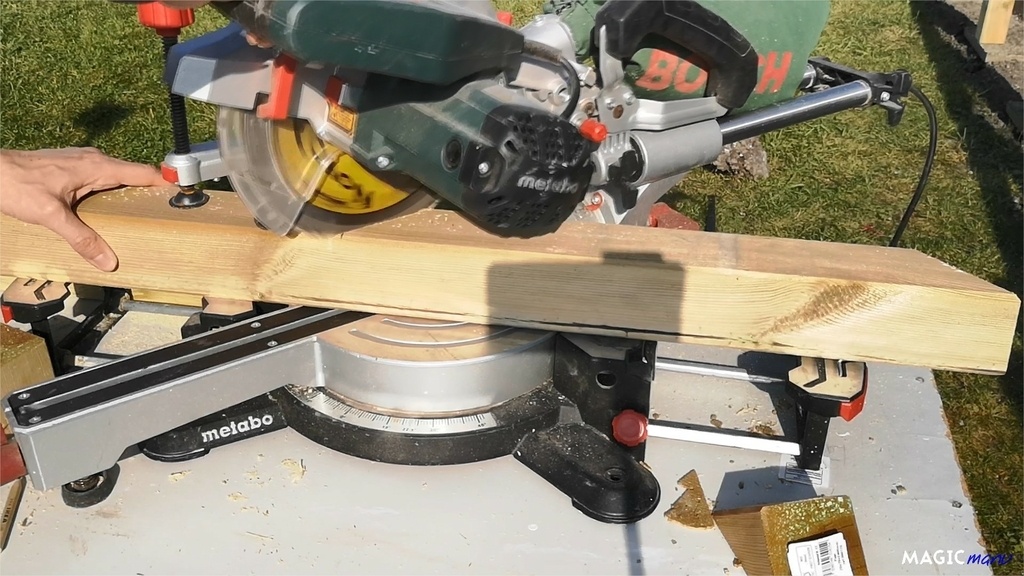

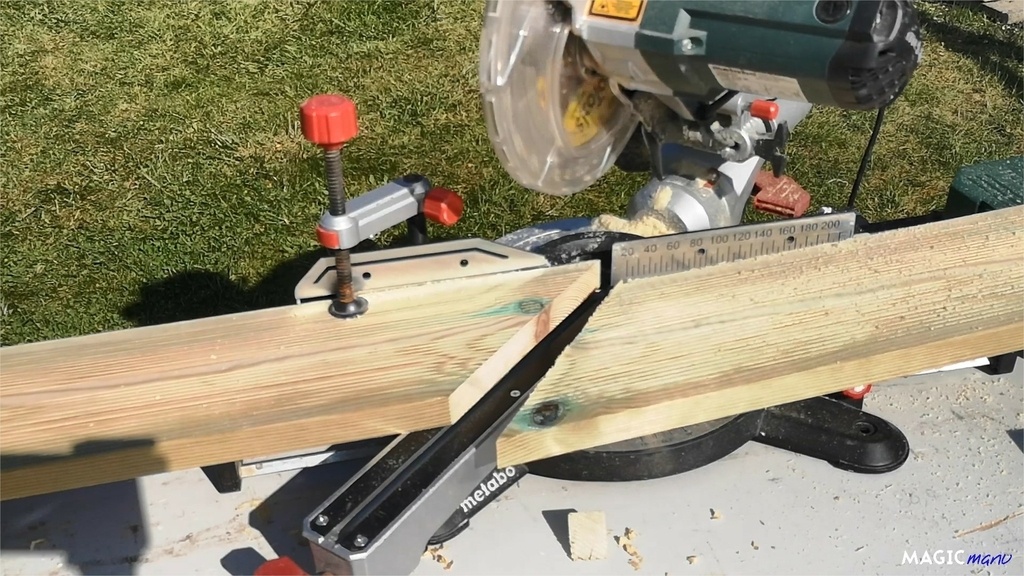

Je continue ensuite avec la pose des lames que je découpe à la scie à onglet.
Elles sont vissées avec des vis spéciales terrasse (SPAX) et, à l'aide de cales, je laisse un espace entre chaque pour la dilatation du bois.

J'ai aussi ajouté un lit de sable sous le spa et une bâche genre géotextile sous la terrasse.

Avant de poser les lames restantes, j'en perce 4 qui vont recevoir les spots.

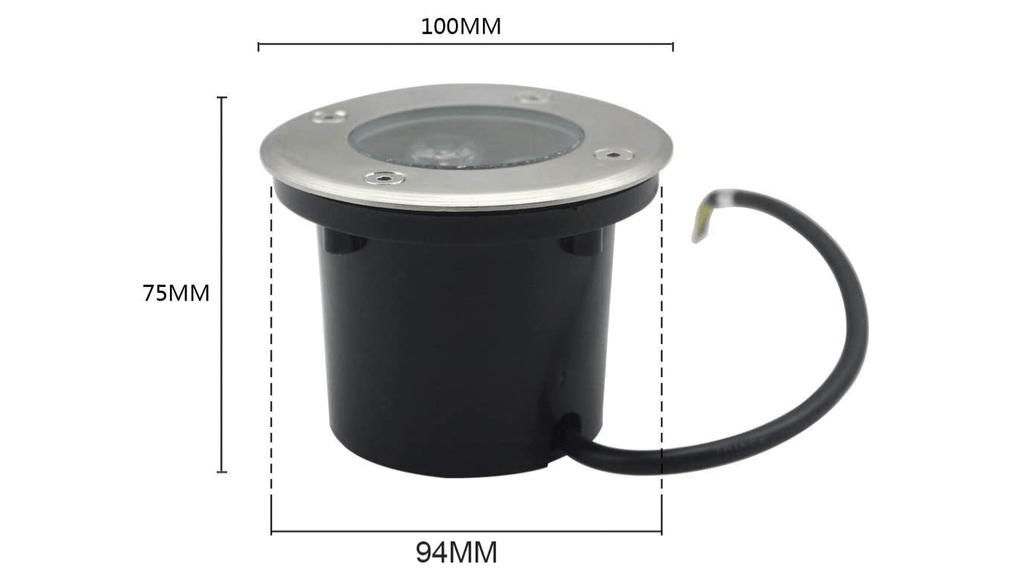

J'ai choisis des spots à enterrer, il me faudra donc adapter la pose.

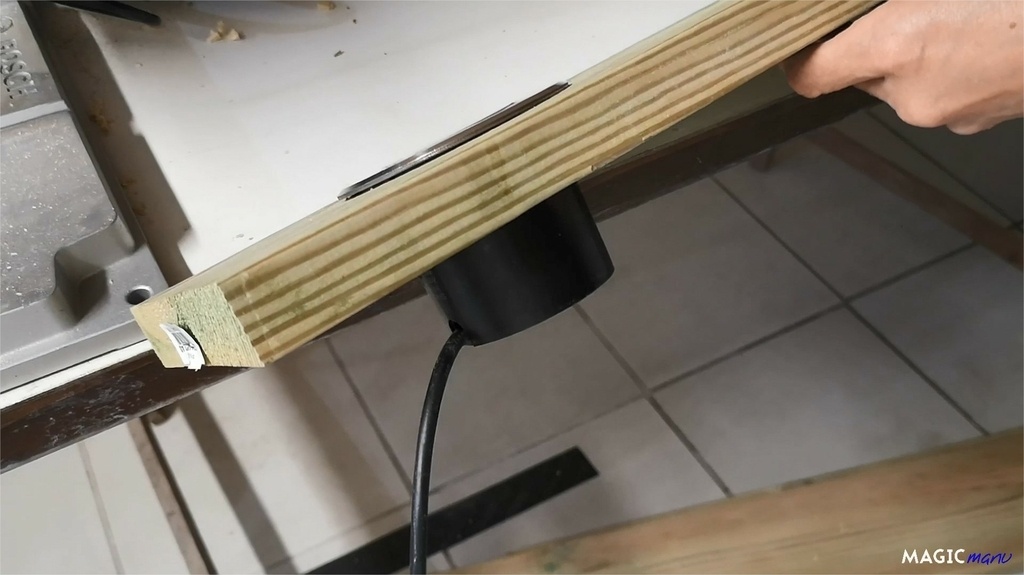

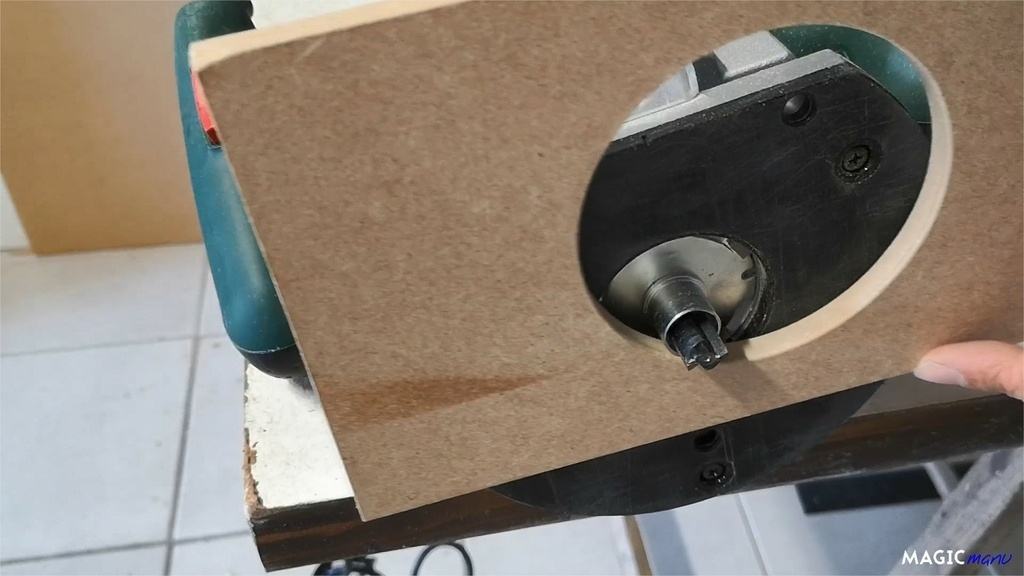

Je commence par créer un gabarit dans du médium de 10mm, j'utilise ensuite ma défonceuse avec une bague de copiage pour creuser le cercle extérieur.

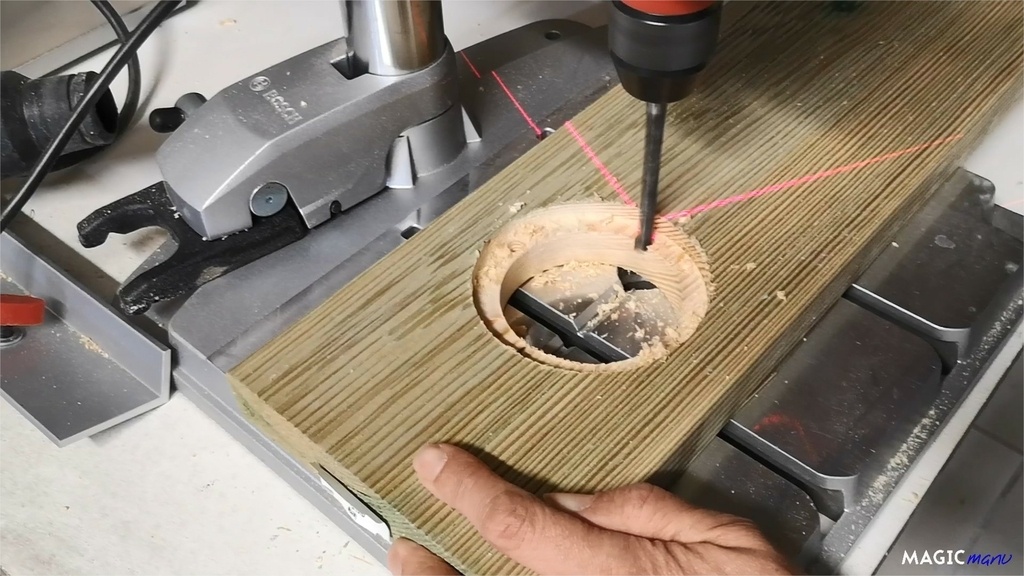

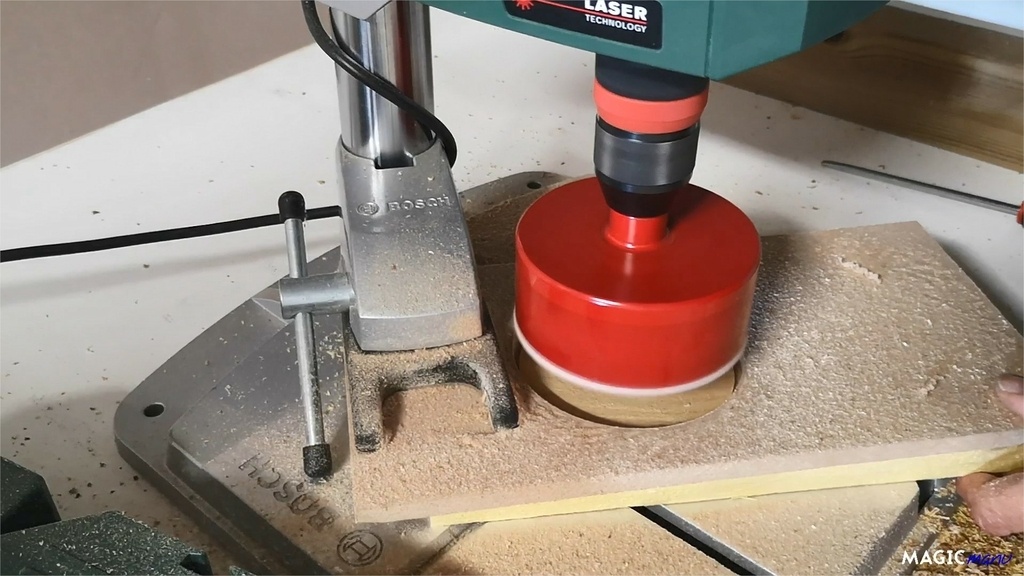

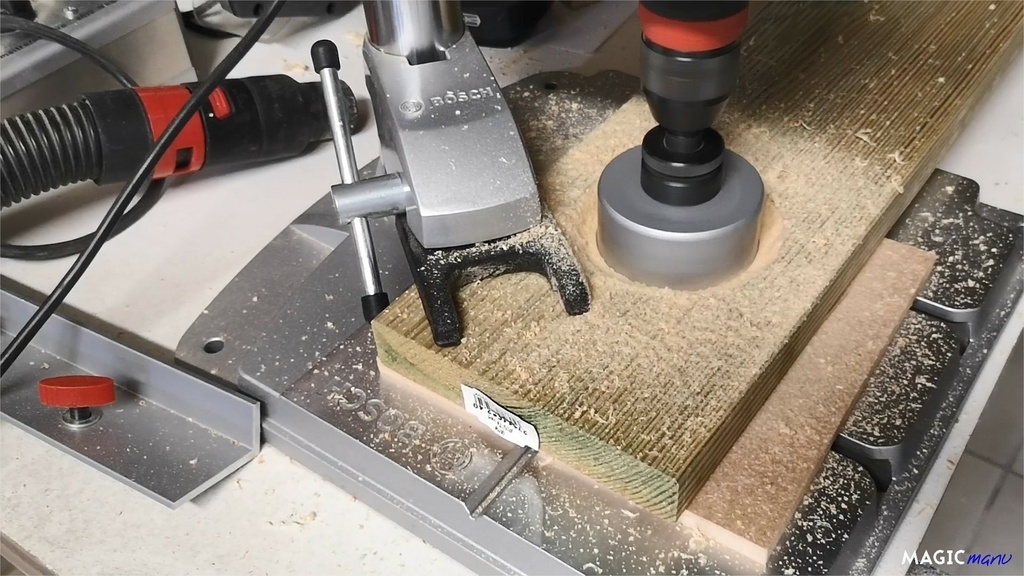

Ensuite, avec une scie cloche sur perceuse à colonne, je perce le cercle intérieur, plus petit lui.

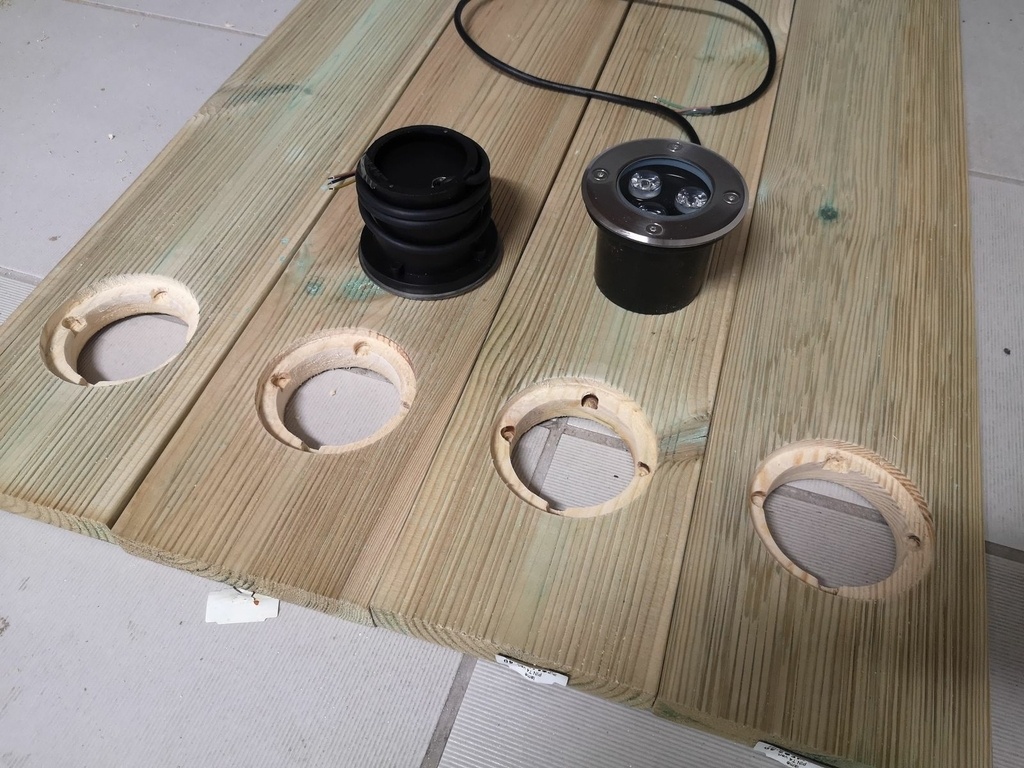

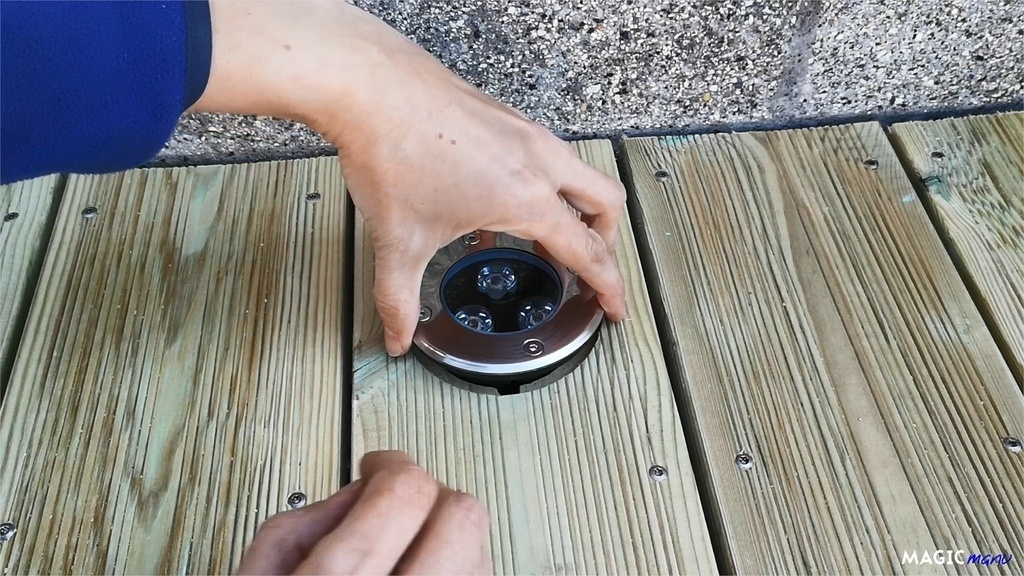

Je prévois le perçage des 4 petits plots qui dépassent et le spot rentre parfaitement en place.

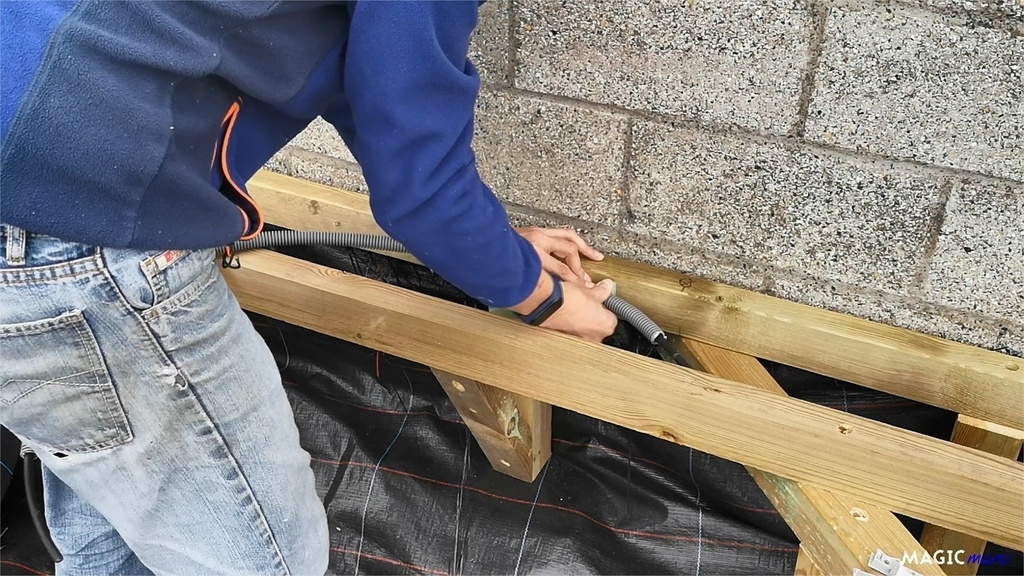

Enfin, je passe des câbles sous gaine que je fixe avec des embases sur les lambourdes.

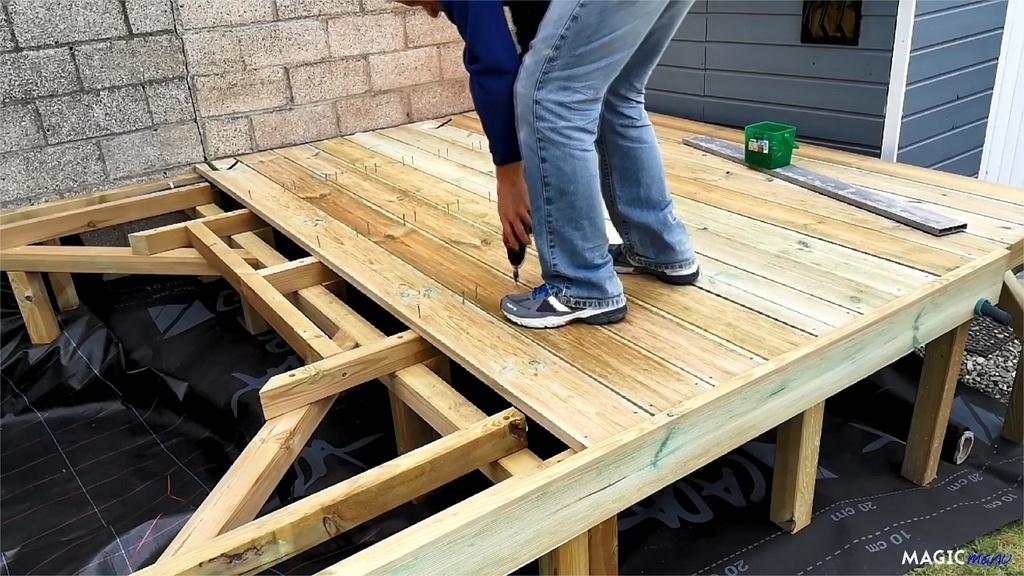

Je continue la pose des lames et quand j'arrive au niveau du SPA, je les coupe grossièrement en les laissant dépasser.

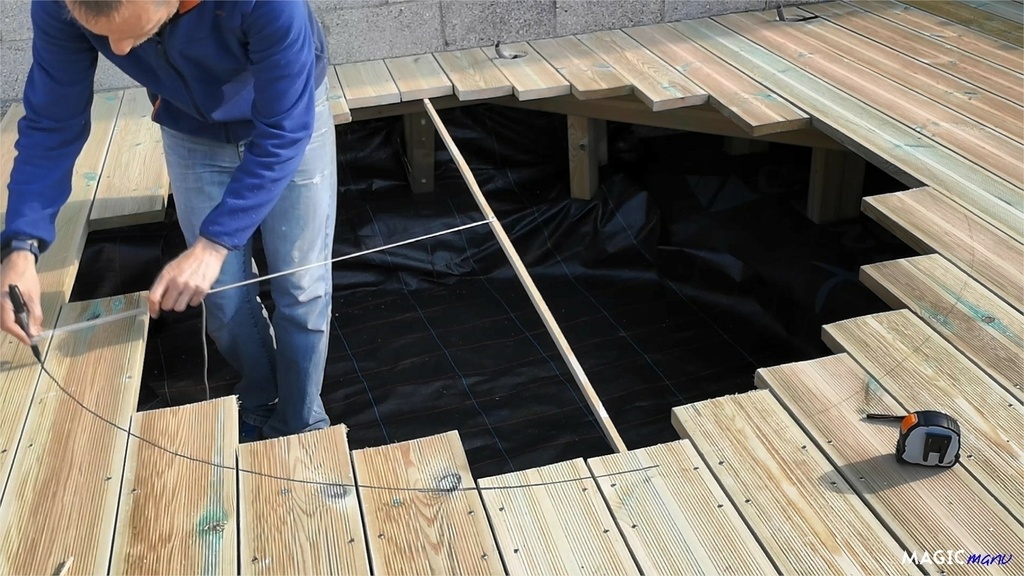

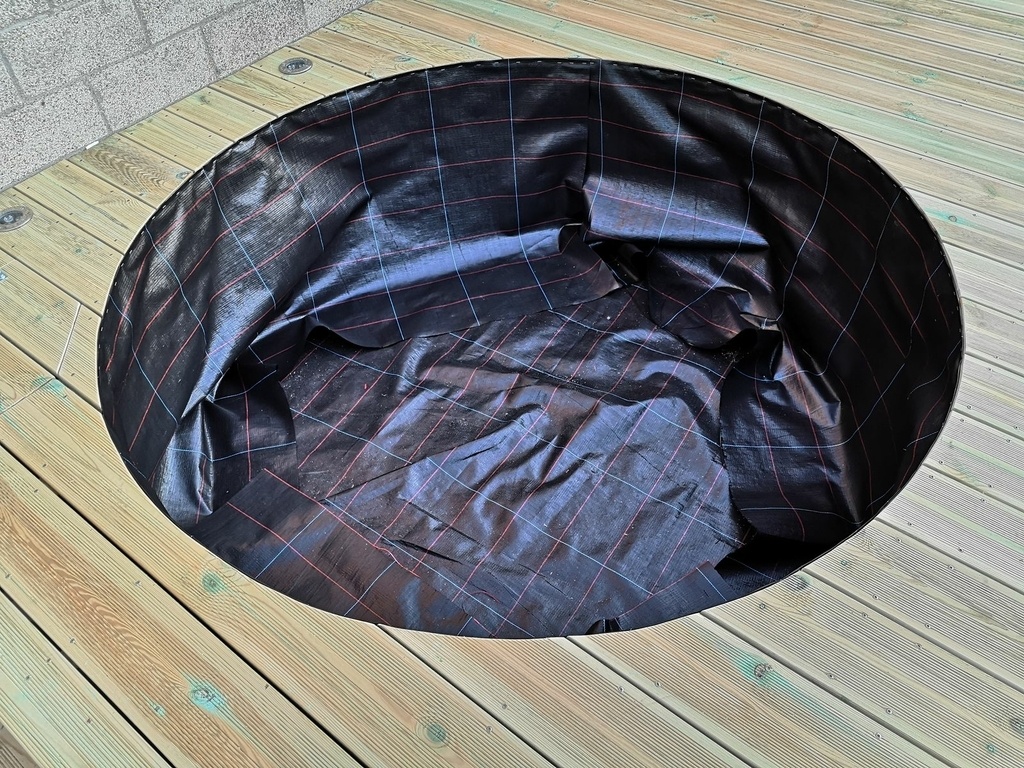

Je trace ensuite le cercle de 185 cms de diamètre grâce à un marqueur et une ficelle fixée au centre du cercle. Pour celà j'ai fixé tasseau provisoire qui traverse le centre.

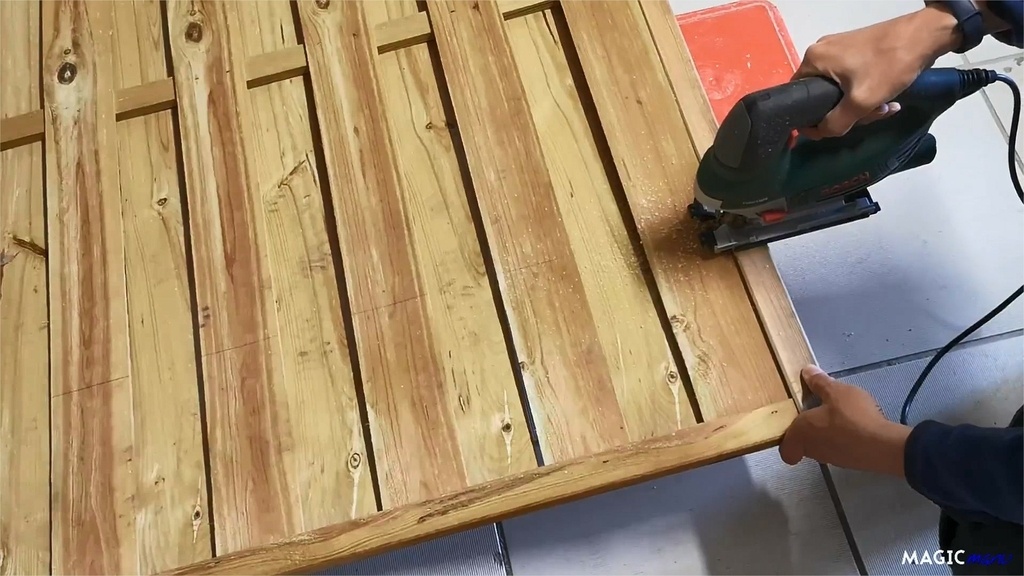

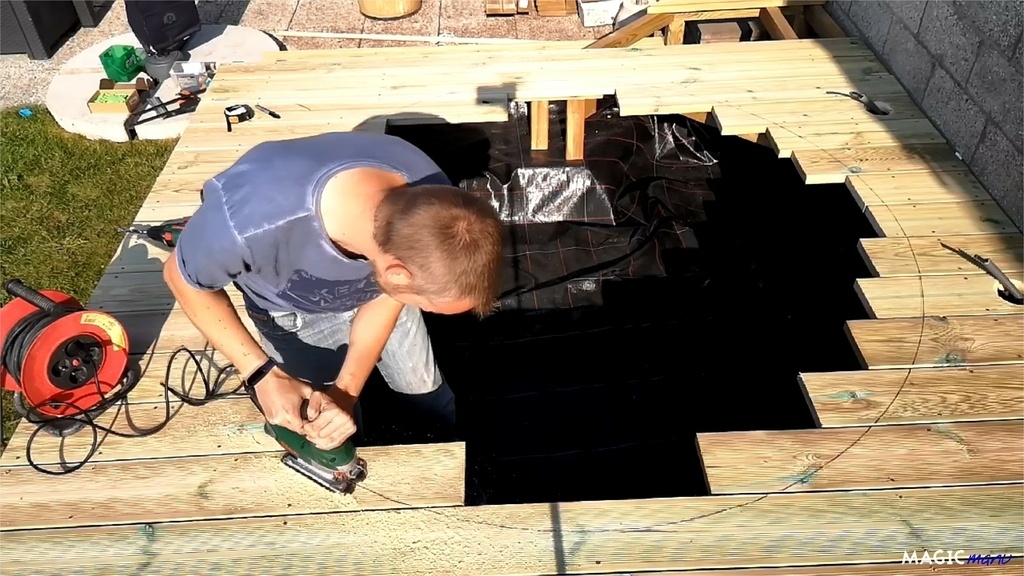

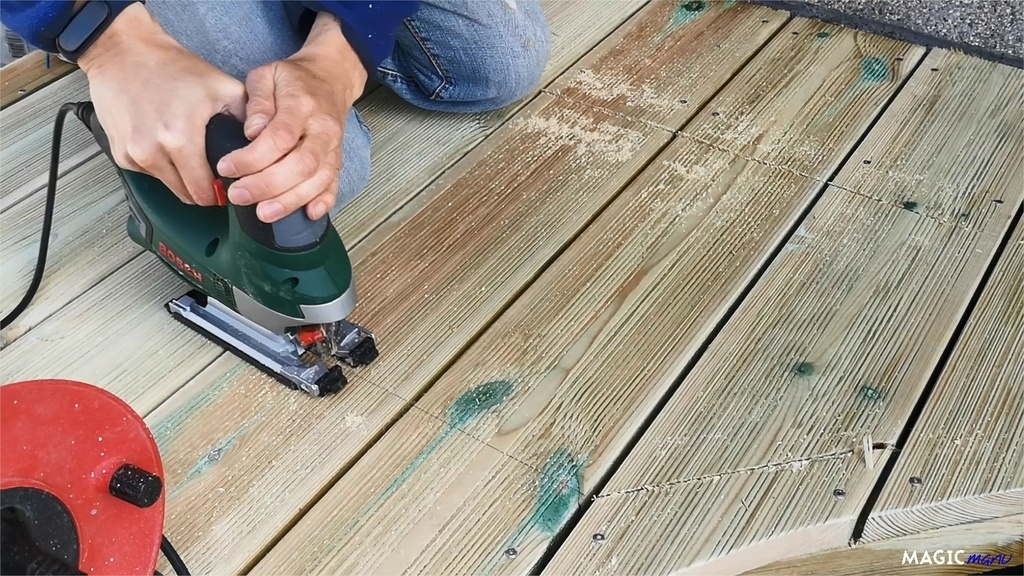

Je découpe ensuite tous les morceaux en trop à la scie sauteuse.

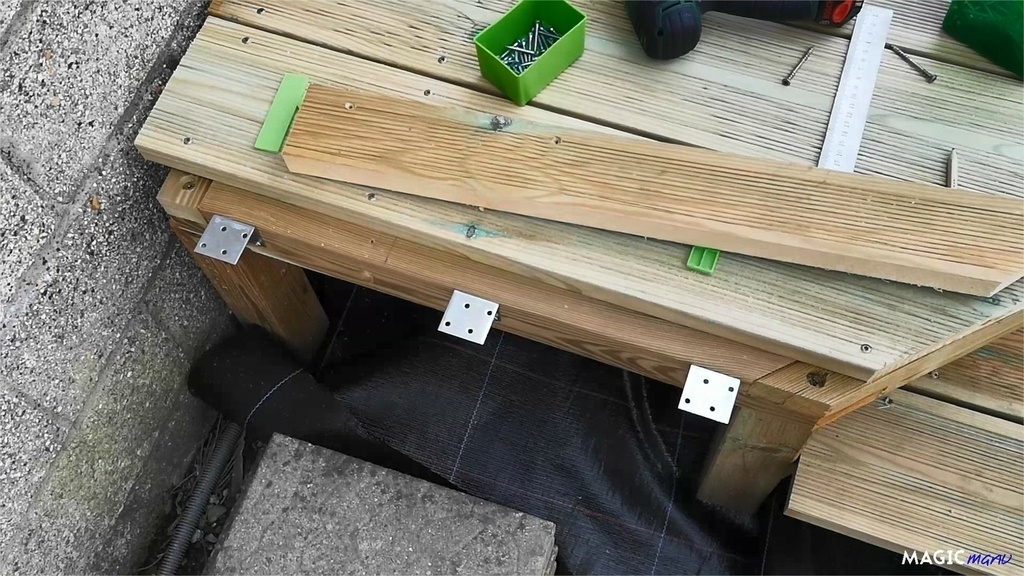

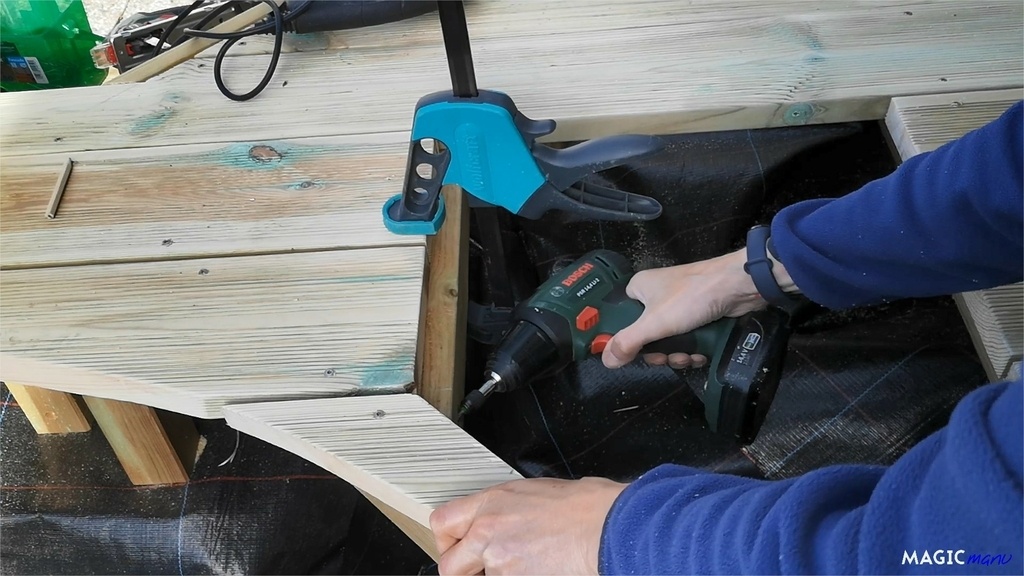

La dernière lame ayant une grande partie dans le vide, j'ajoute des équerres pour la renforcer.

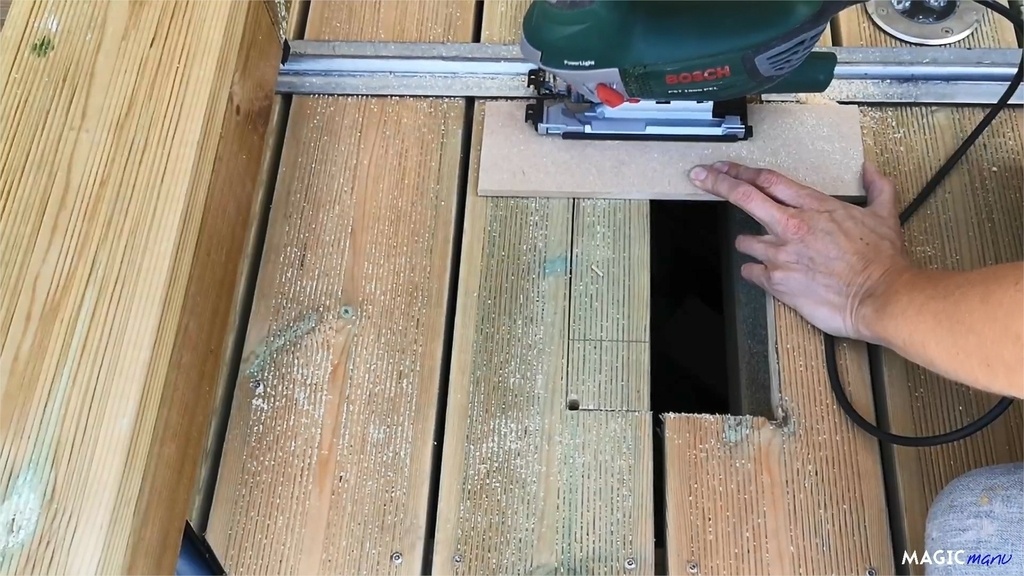

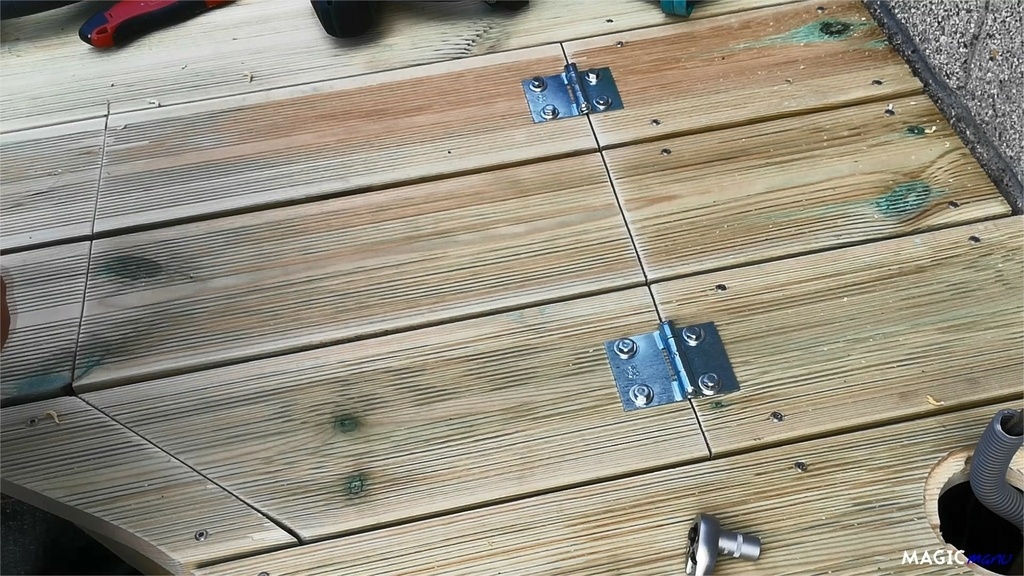

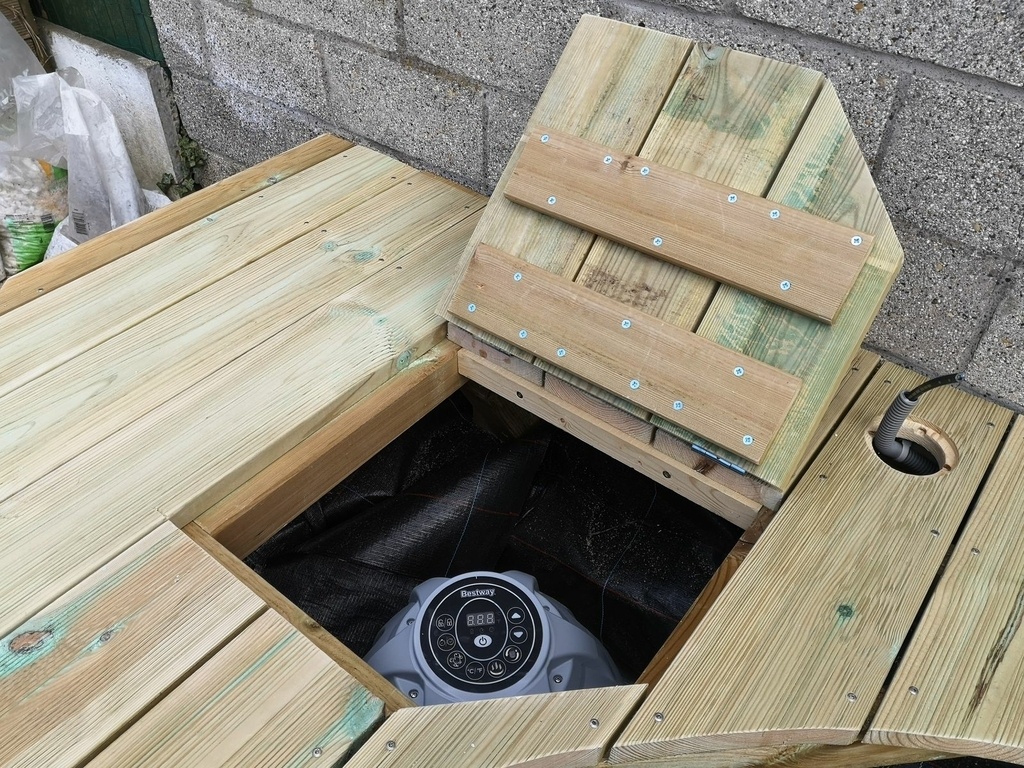

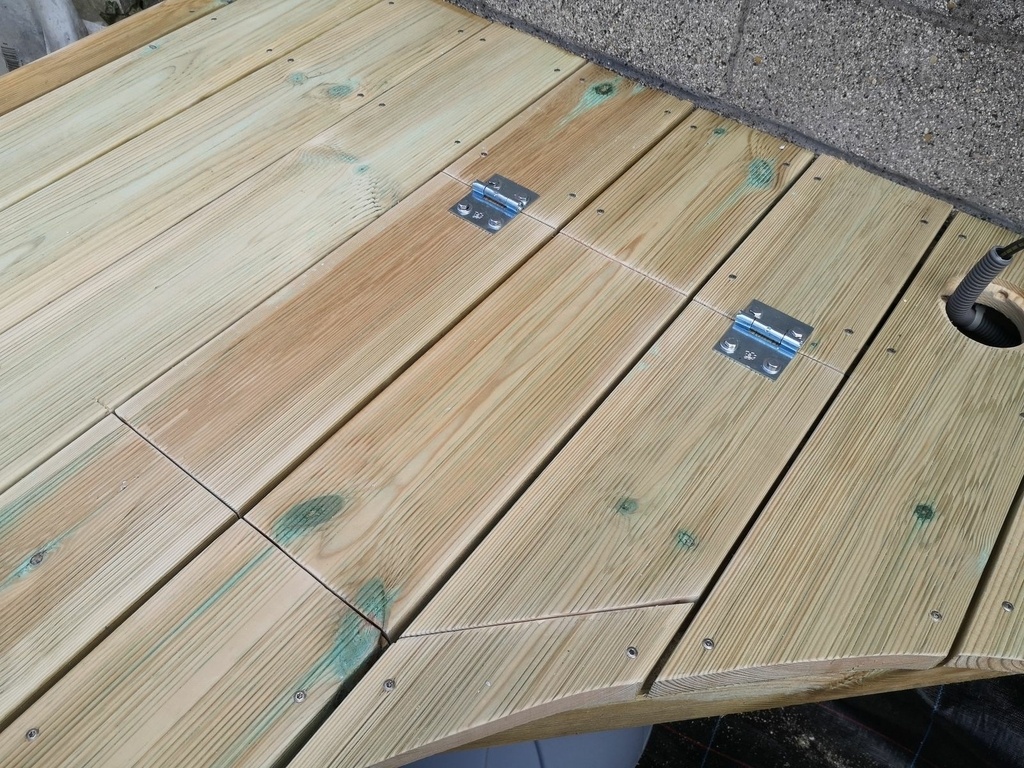

Je découpe ensuite la trappe du système de chauffage / pompe, je renforce les bords et j'ajoute des charnières et une poignée pour faciliter l'accès.

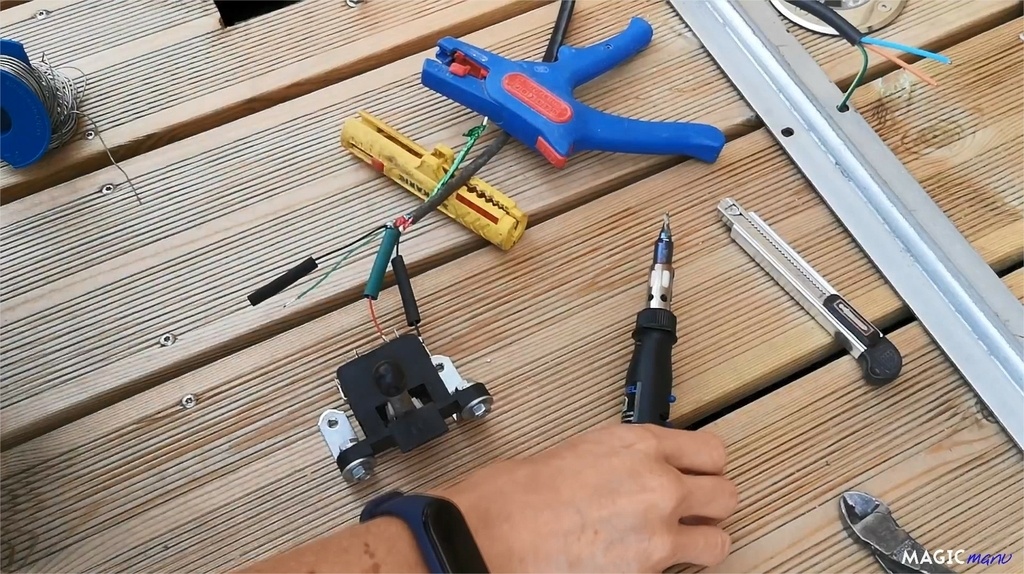

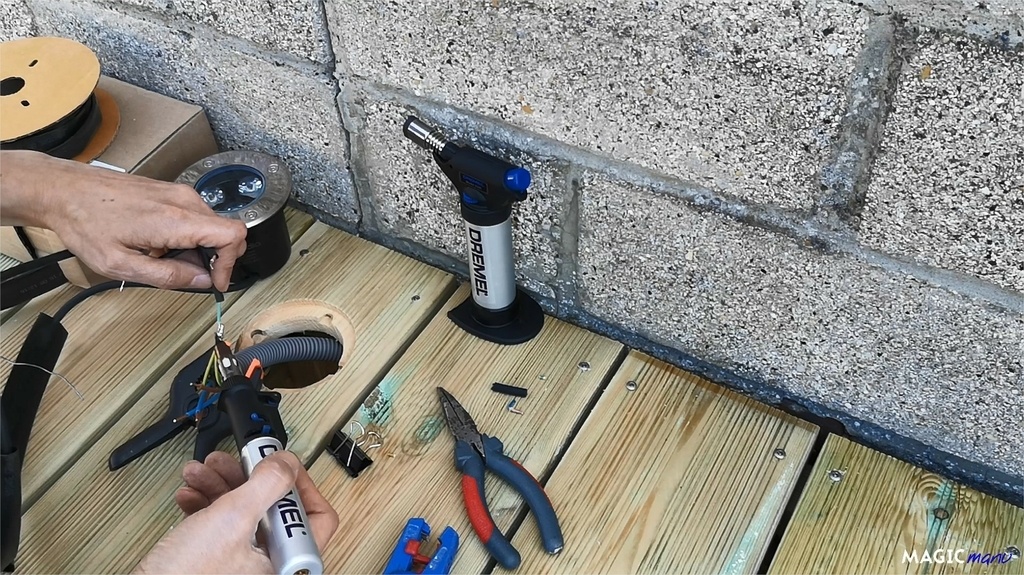

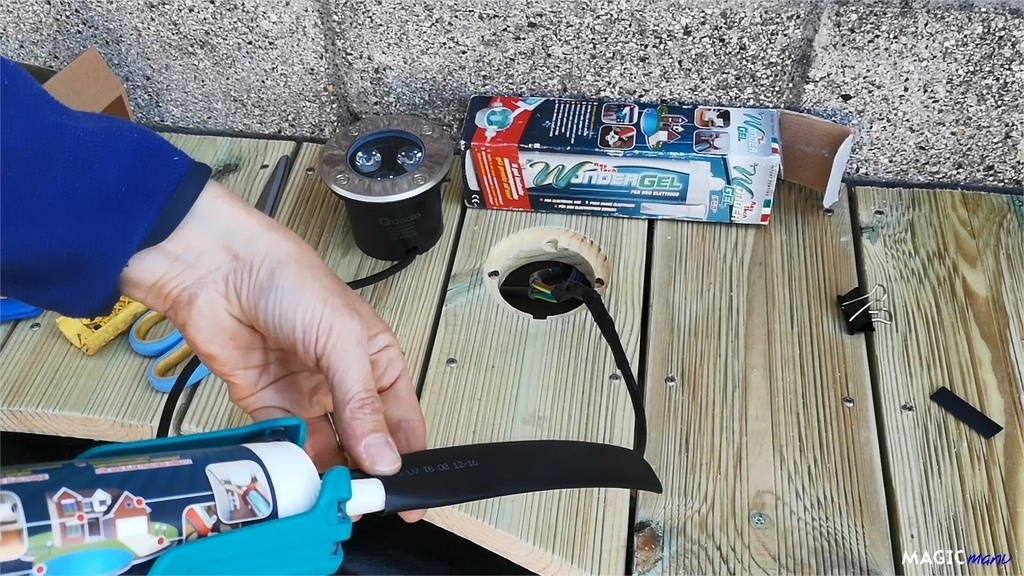

Les spots sont mis en place, j'ai soudé les fils, ajouté de la gaine thermorétractable, et une autre gaine remplie de gel spécial pour rendre étanche les raccords électriques.

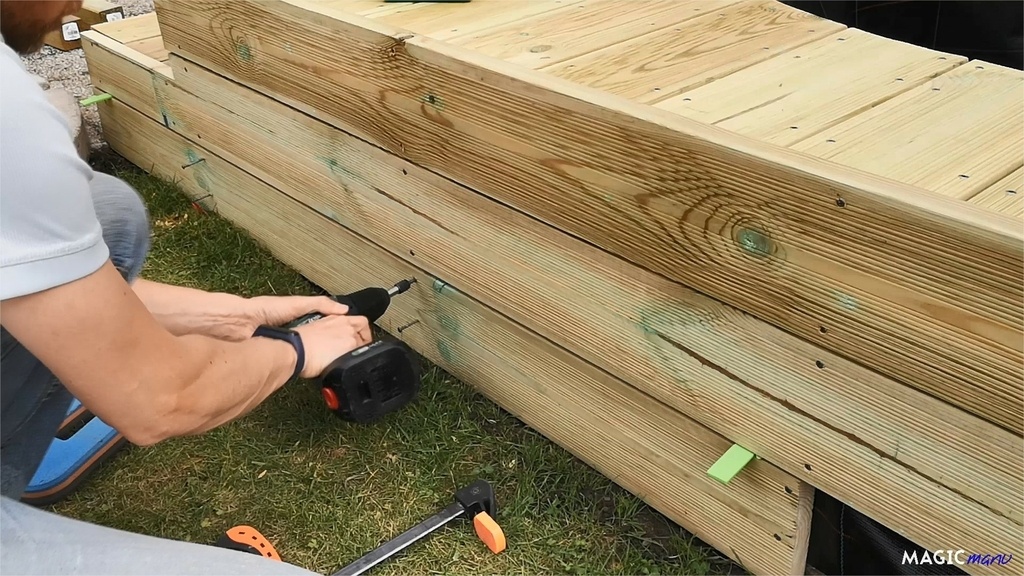

A ce moment là, le SPA peut être installé et mis en eau, j'en profite aussi pour fermer les côtés de la terrasse.

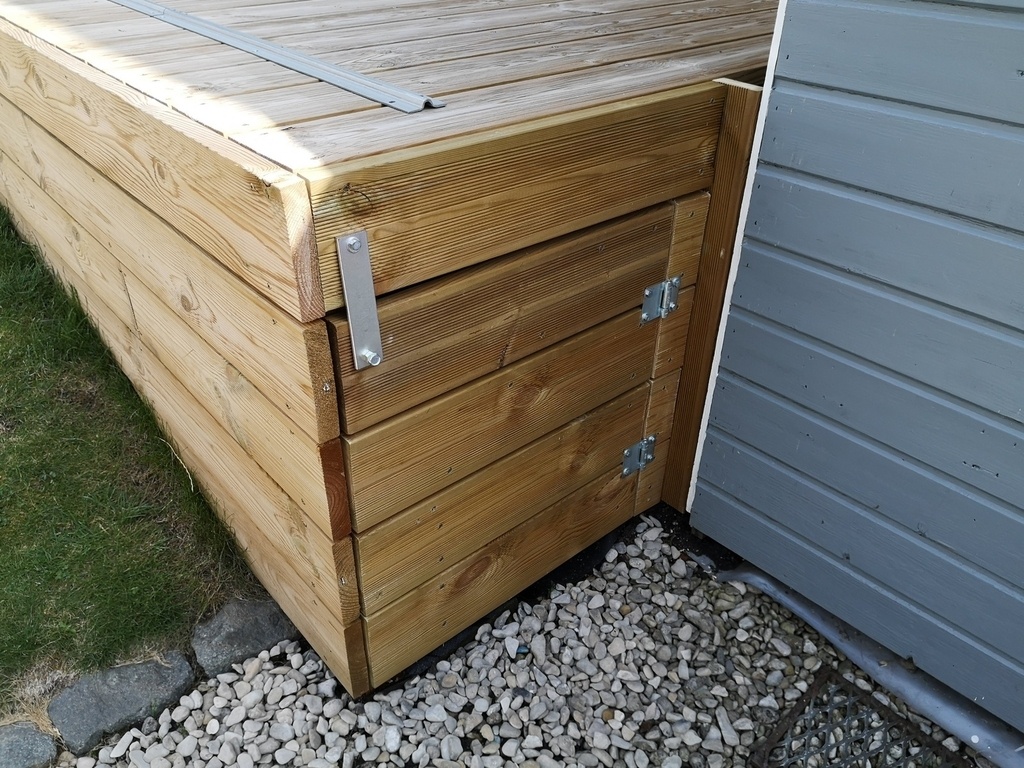

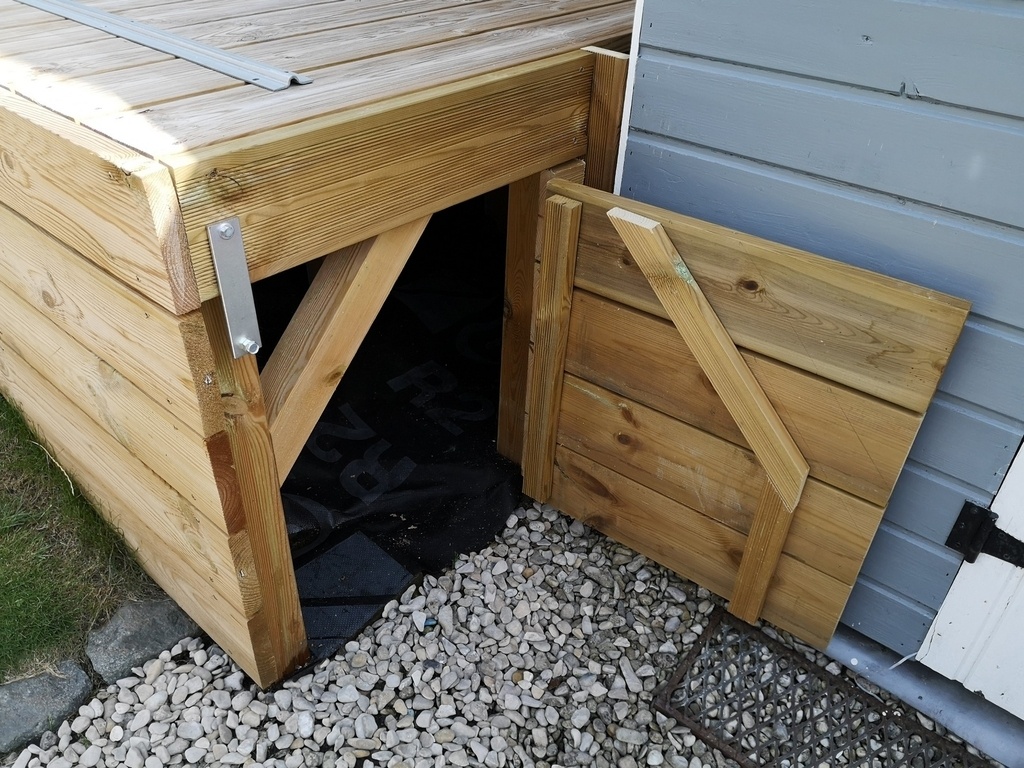

J'ai également prévu une trappe d'accès dans la partie la plus haute en cas de maintenance.

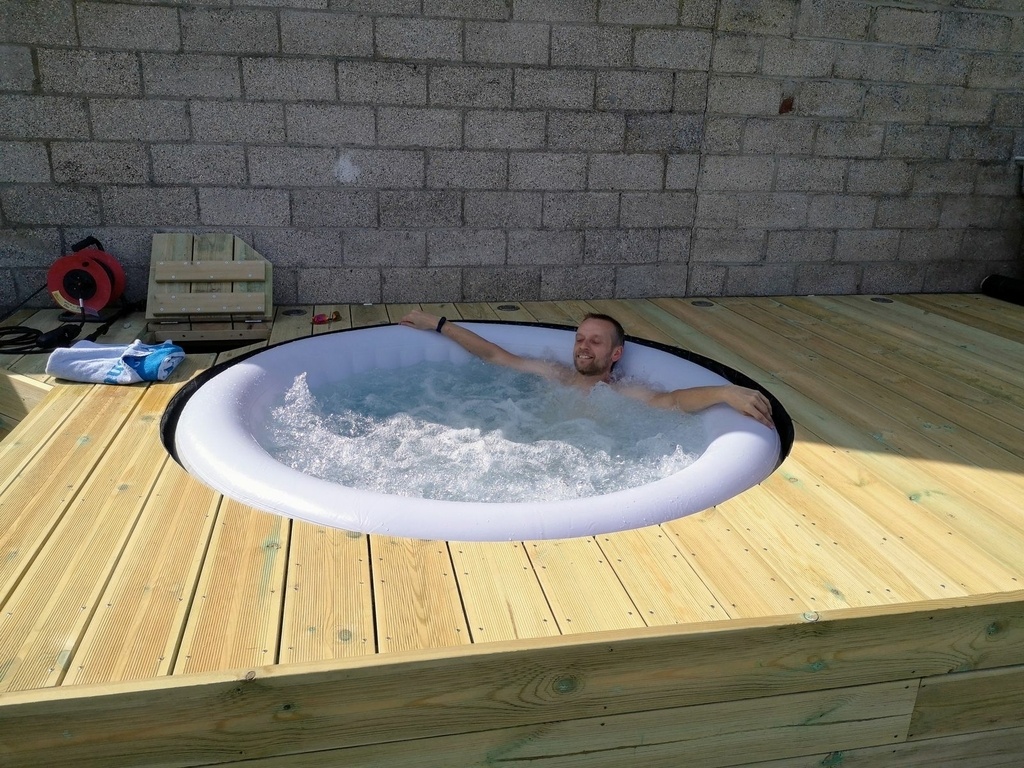

Et bien sûr je teste le SPA !!

Je passe à la création du couvercle :
Ma première idée était de créer un couvercle à soulever avec des charnières. Après calculs, le couvercle pesant environ 100 kgs, ce n'était pas envisageable !
J'ai donc eu l'idée d'un couvercle coulissant en utilisant des éléments de portail coulissant (rails et roues)..

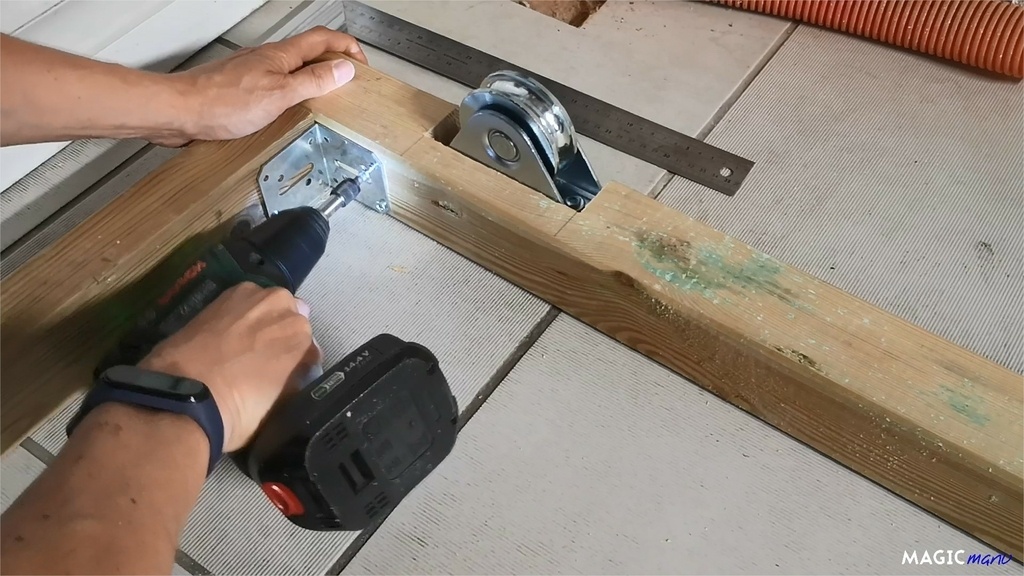

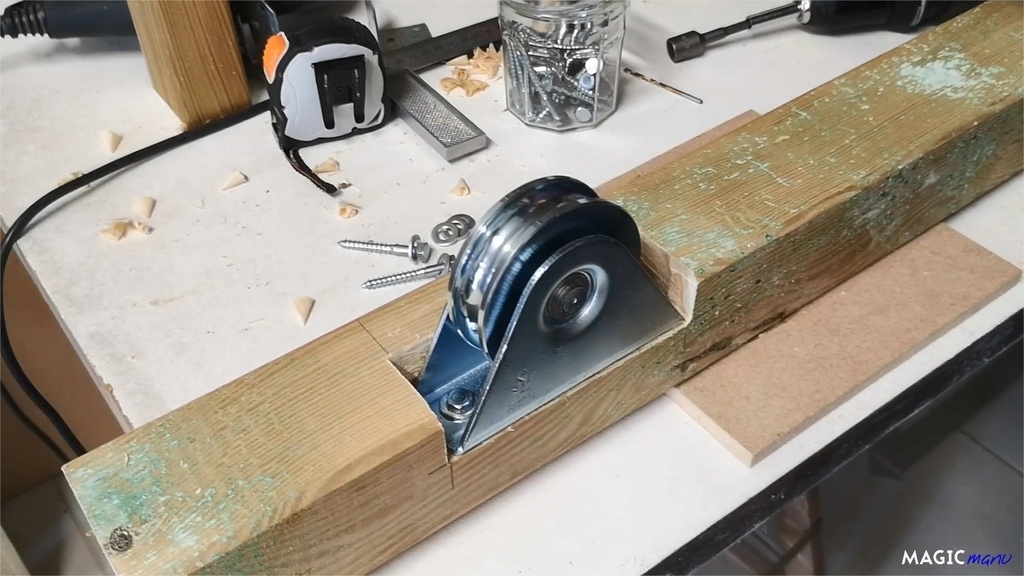

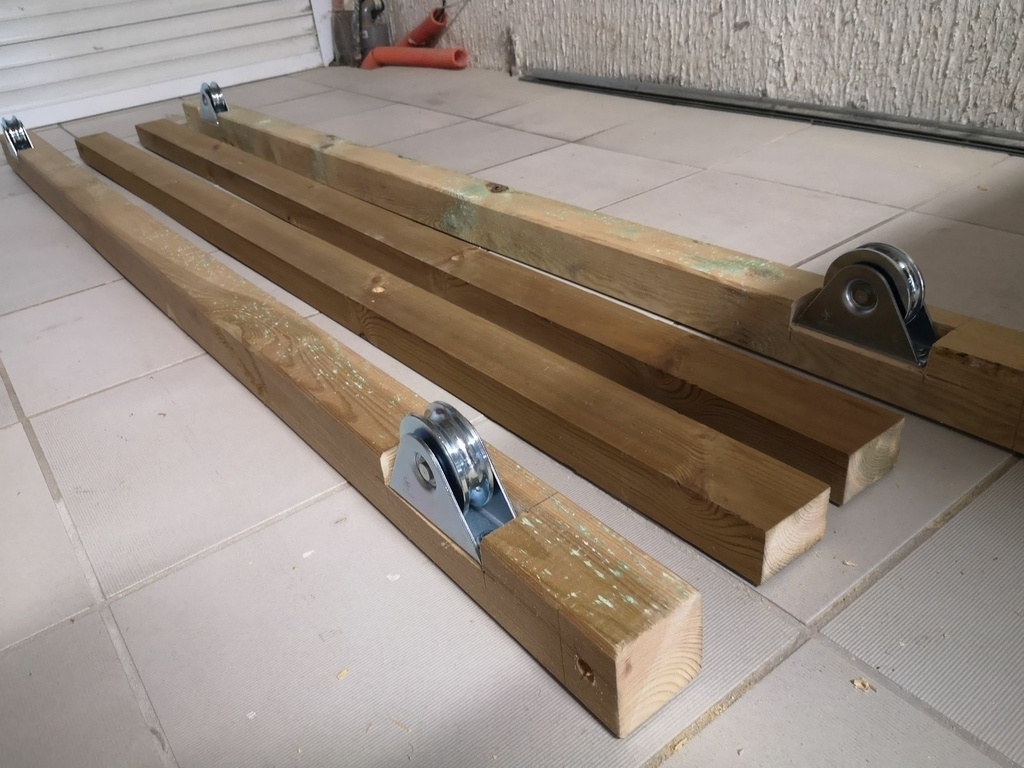

Pour que je couvercle fasse pile poil une lame de terrasse de hauteur, j'encastre les roues dans la structure.

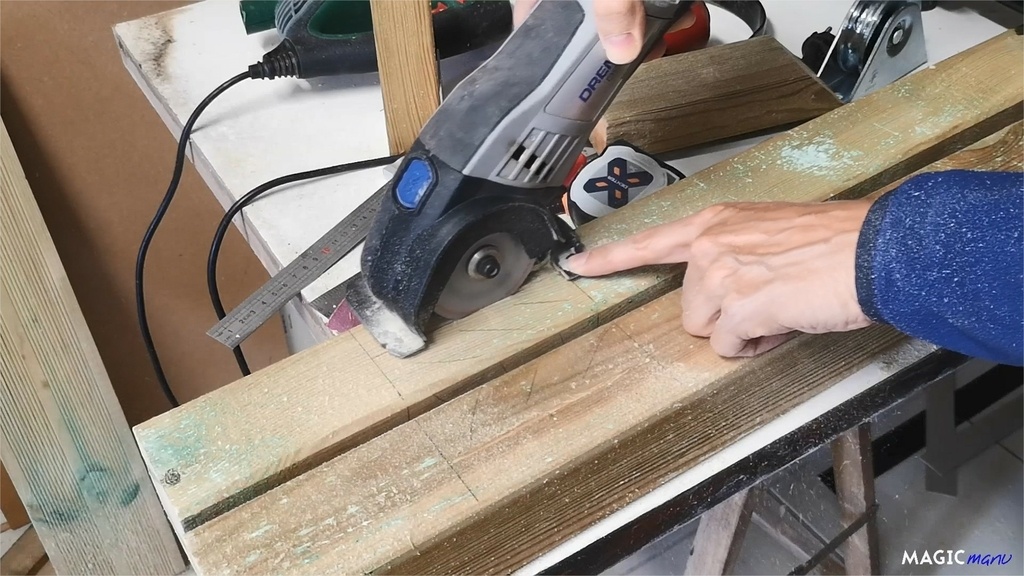

Mon équipement étant limité, je commence par "tailler" le contour de la découpe à la mini scie (Dremel DSM20), puis je perce 3 trous avec une mèche de 30mm et je termine au ciseau à bois.

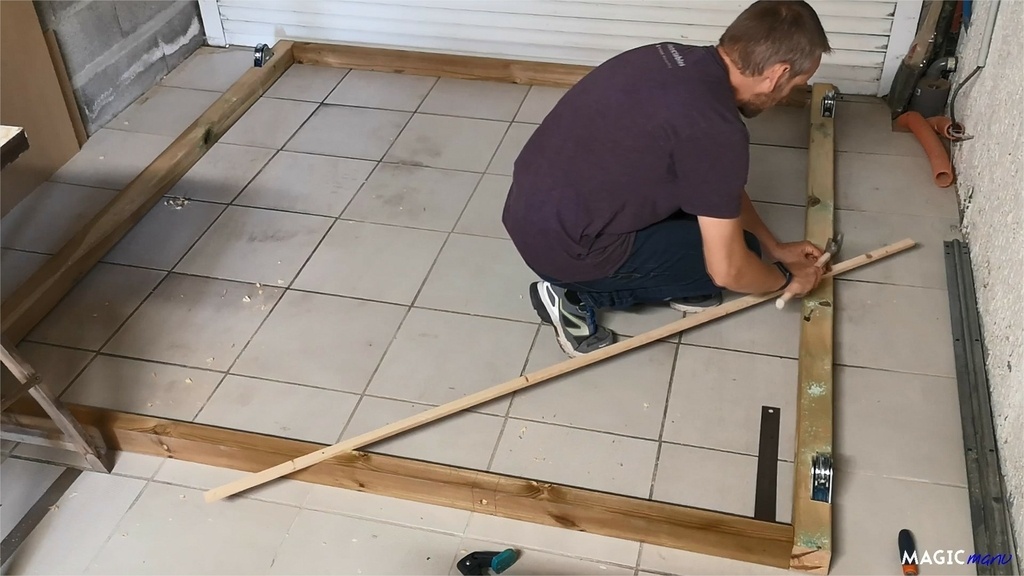

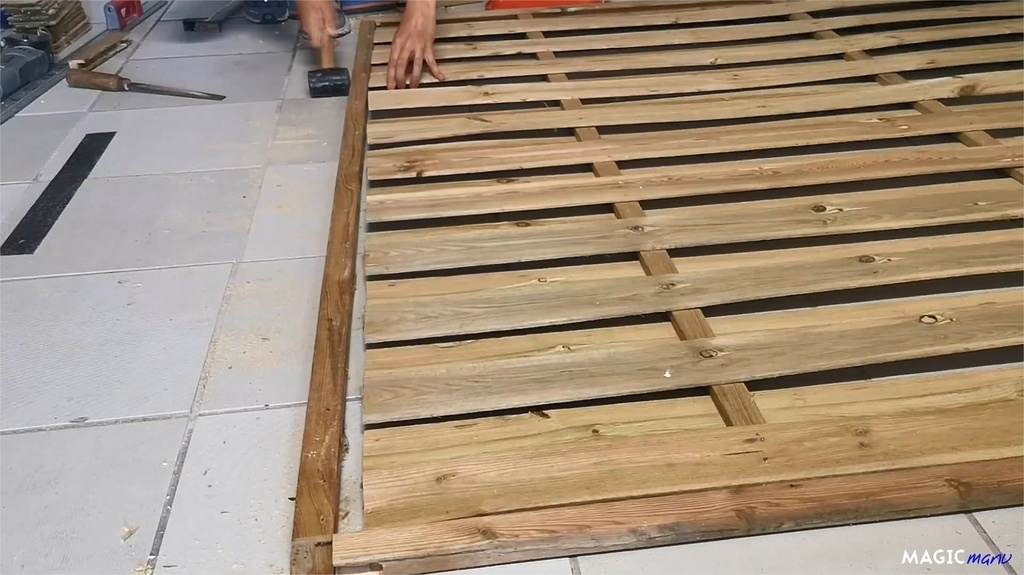

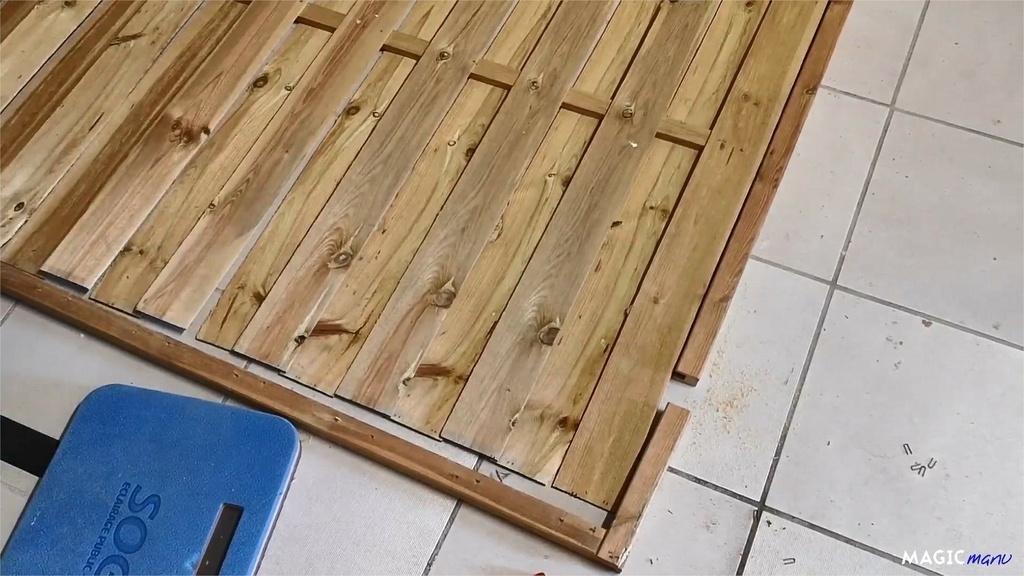

Le cadre de base du couvercle peut ensuite être assemblé au sol. Je fixe un tasseau provisoire en m'assurant de l'équerrage puis je fixe les éléments avec les vis de 8x80mm et je renforce les angles avec des équerres.

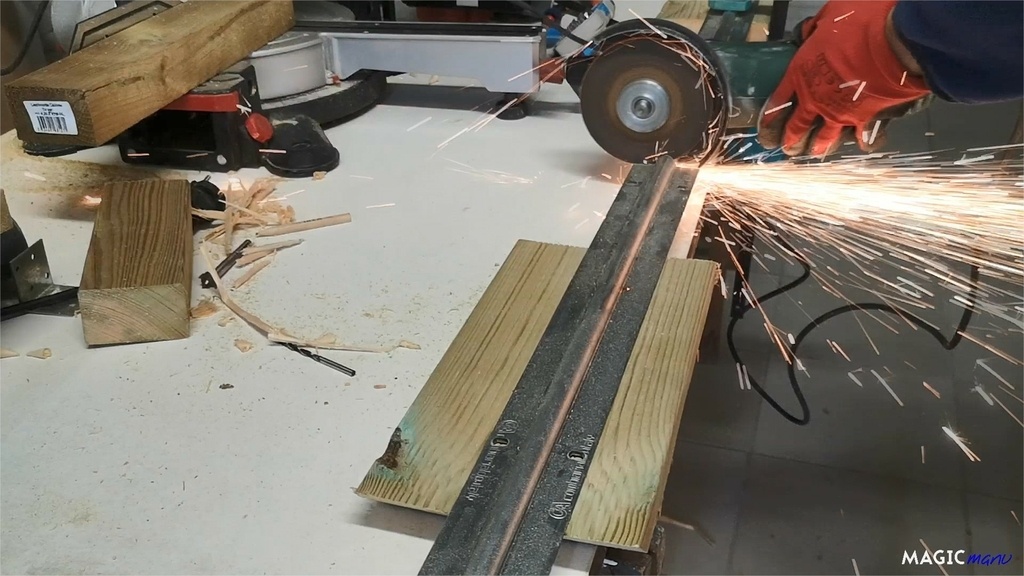

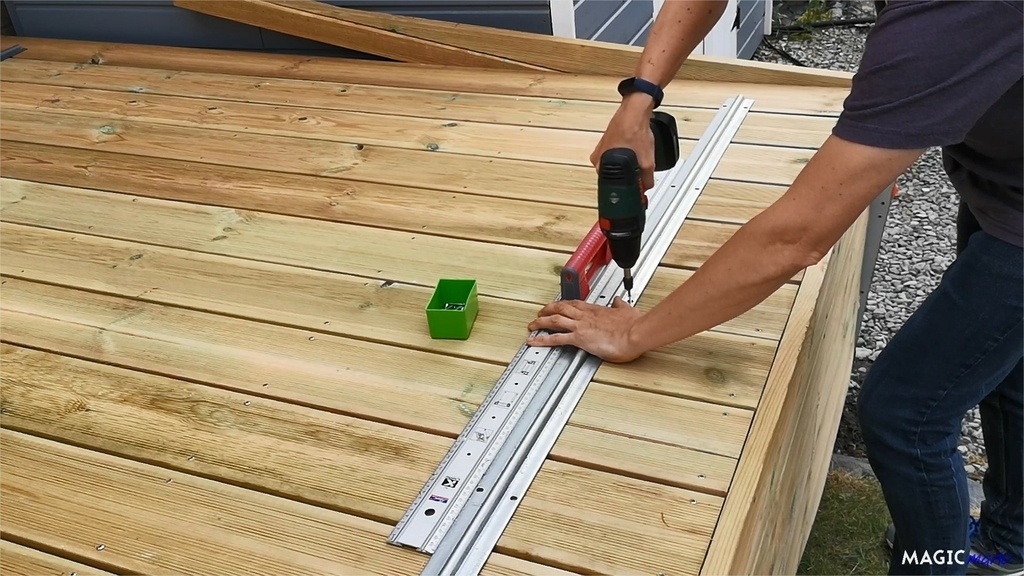

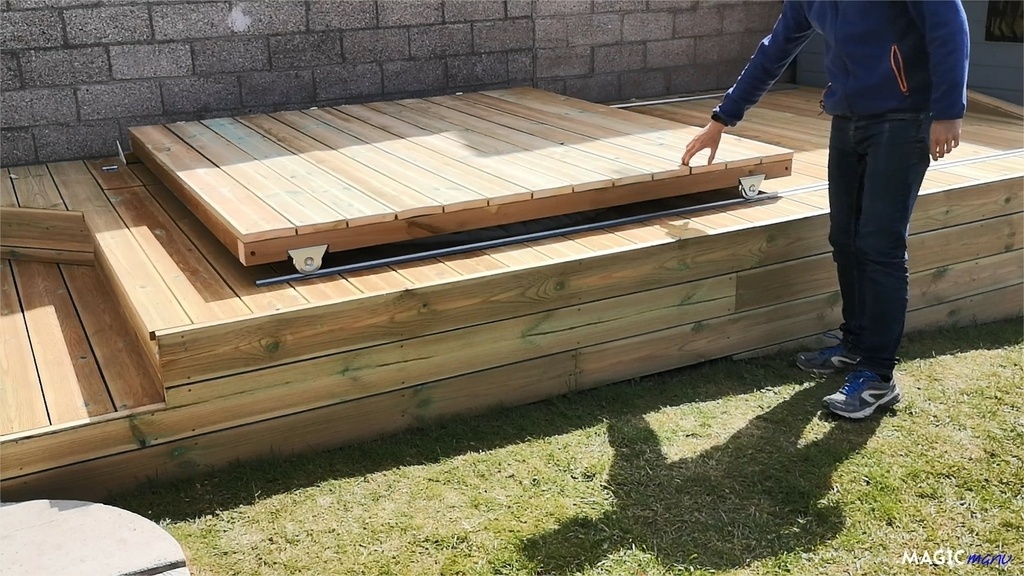

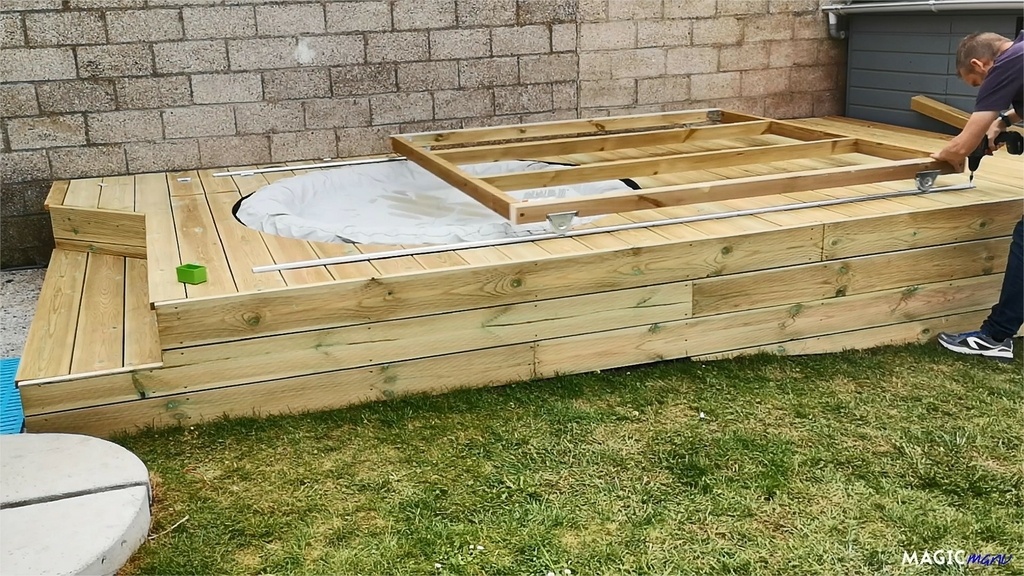

Je coupe et fixe les rails, j'installe le cadre du couvercle et je pose les lames de 2m dessus.

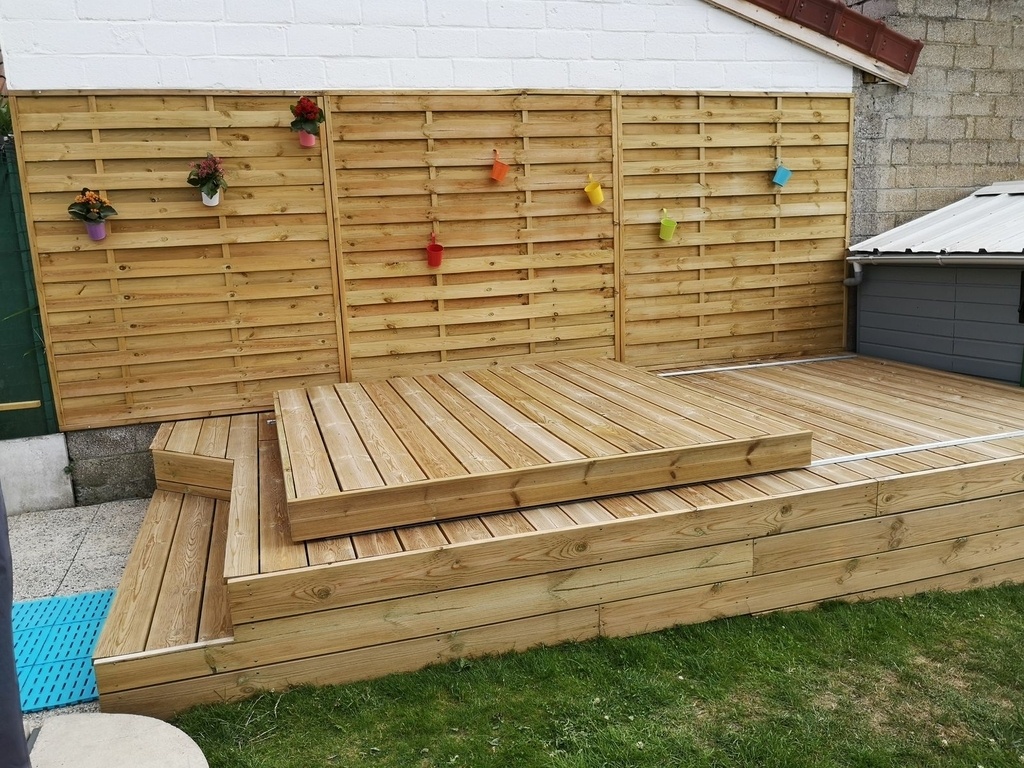

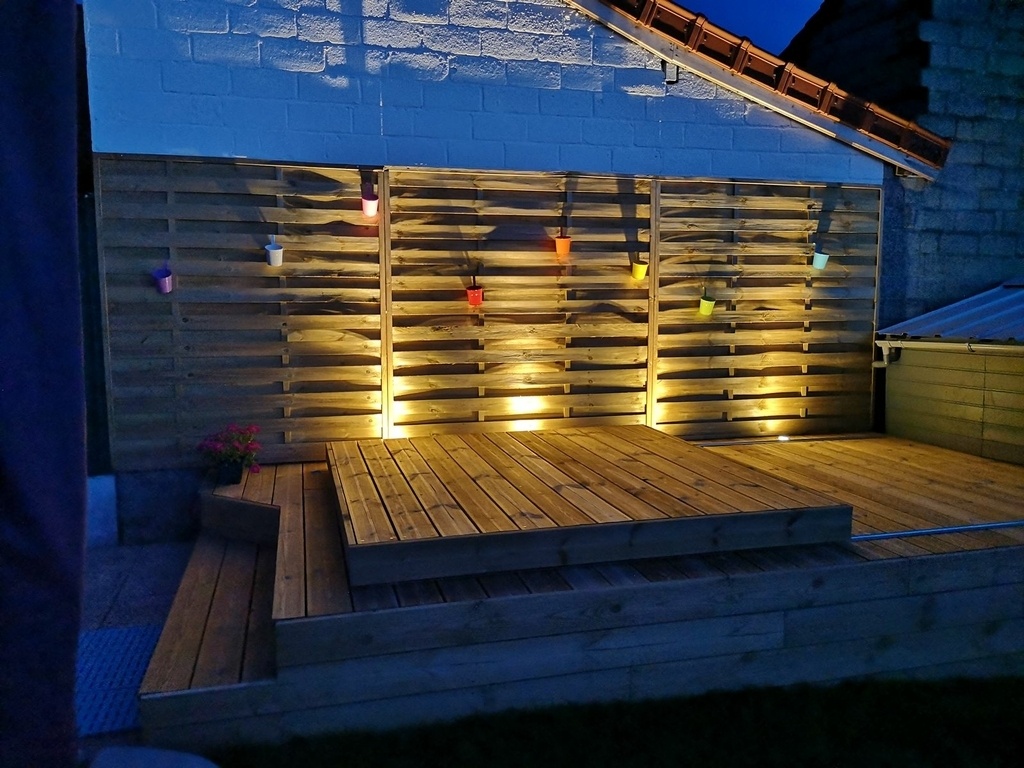

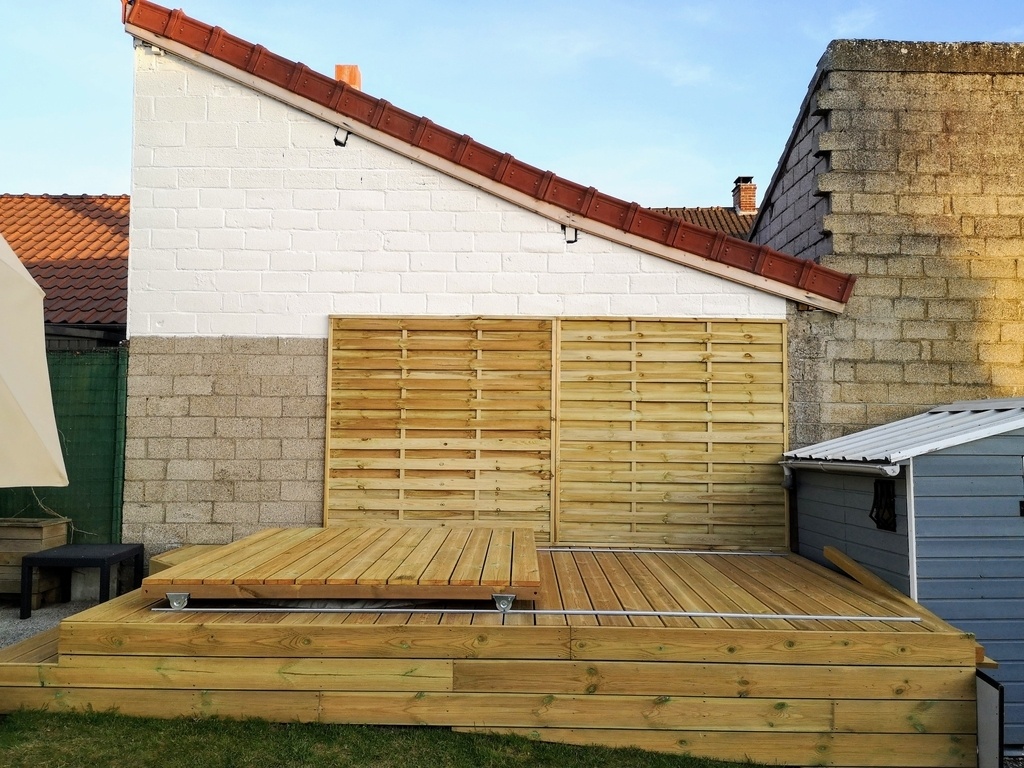

Pour cacher ce mur de parpaing, j'ai commencé par peindre la partie haute en blanc, puis j'ai posé des panneaux occultant.

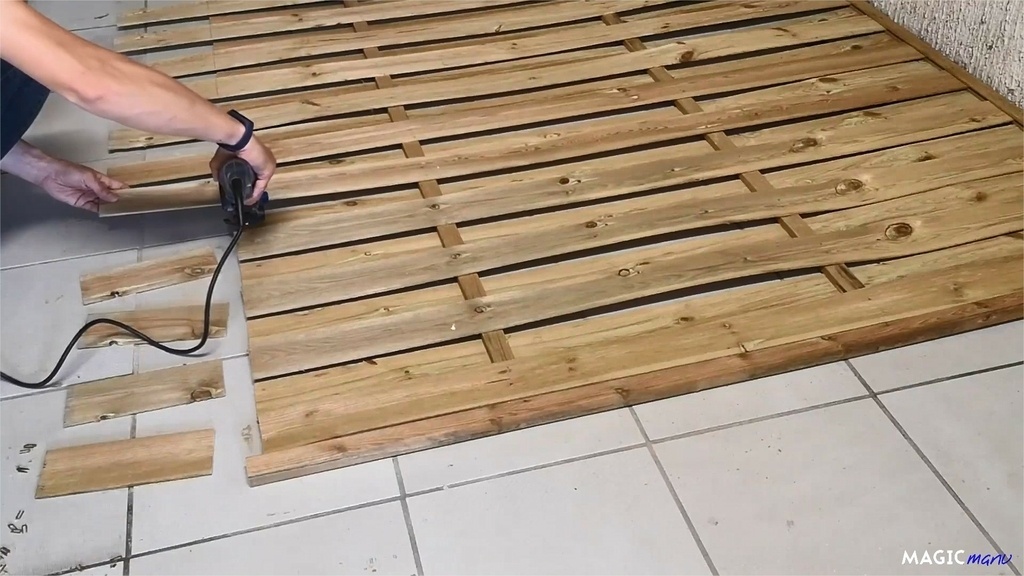

Pour celui de gauche, comme il était trop grand, je l'ai recoupé en le démontant, en retirant la partie en trop, et en le remontant.

Pour la motorisation, j'ai récupéré un ancien moteur de portail coulissant et sa crémaillère.

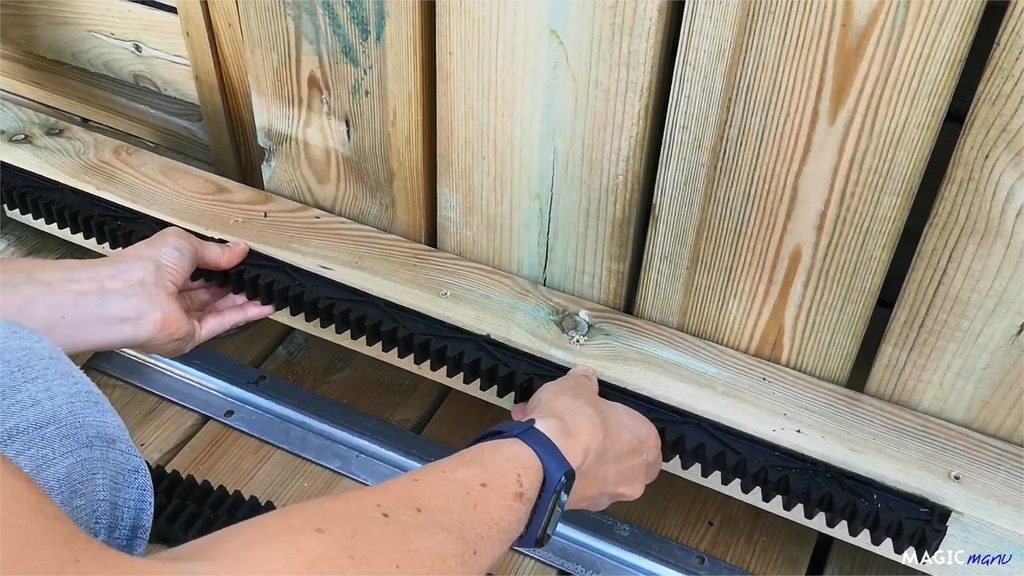

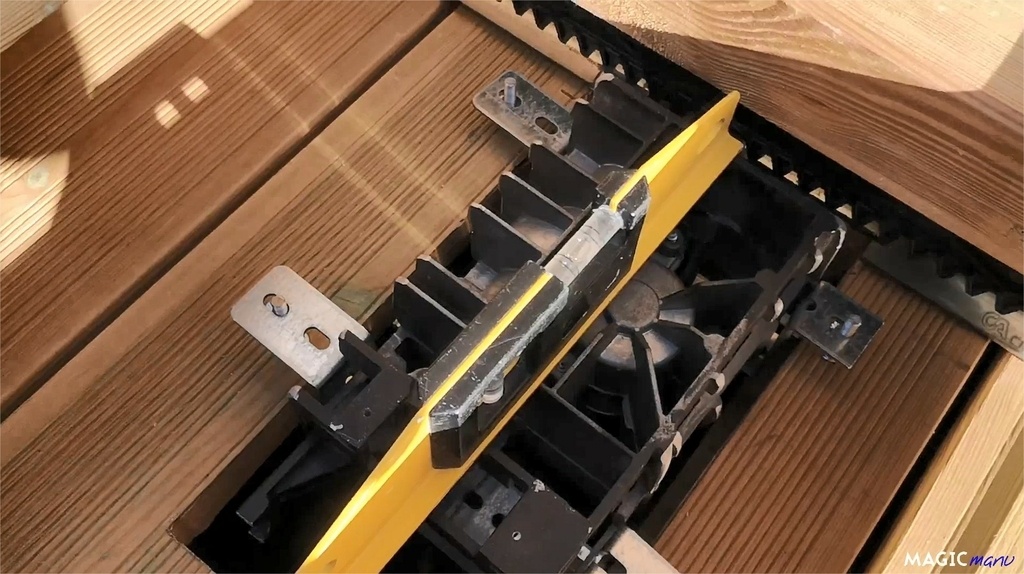

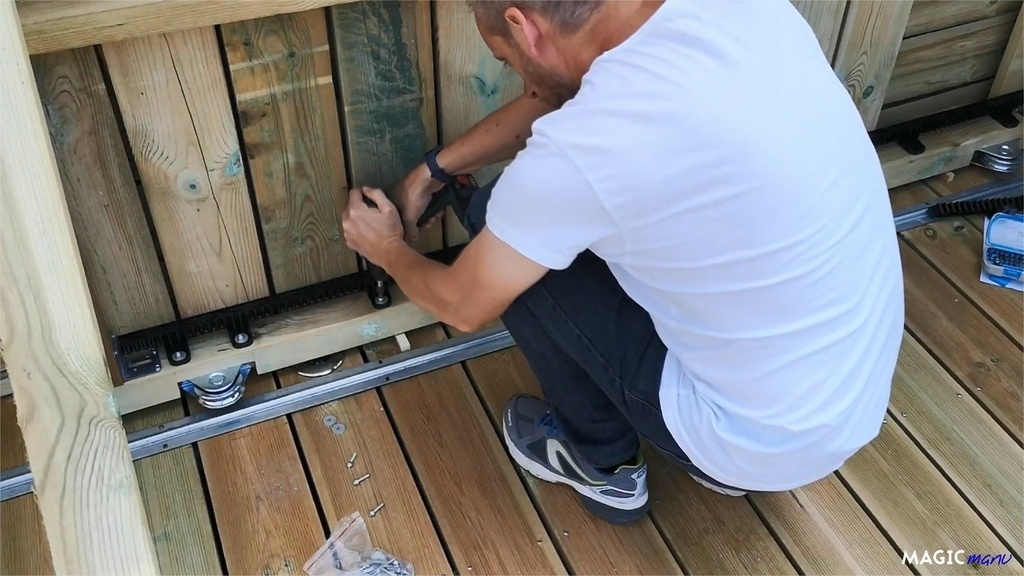

Au début j'avais fixé la crémaillère sur le côté de la poutre mais je n'avais pas assez de course pour ouvrir le couvercle complètement. J'ai donc recoupé les pâtes de fixation et j'ai fixé la crémaillère sous la poutre pour gagner 14 cms de course (soit 2 largeurs de poutres).

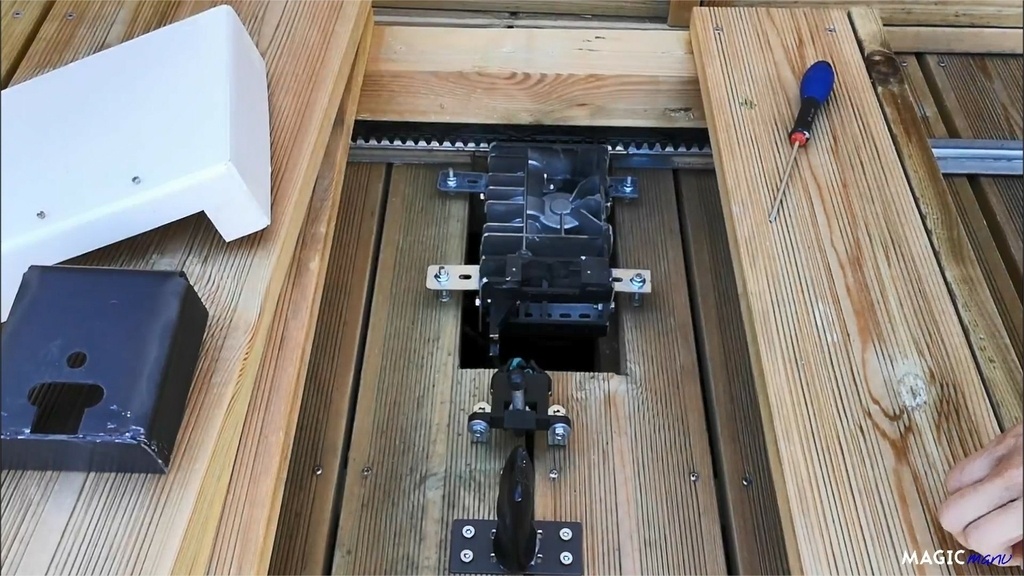

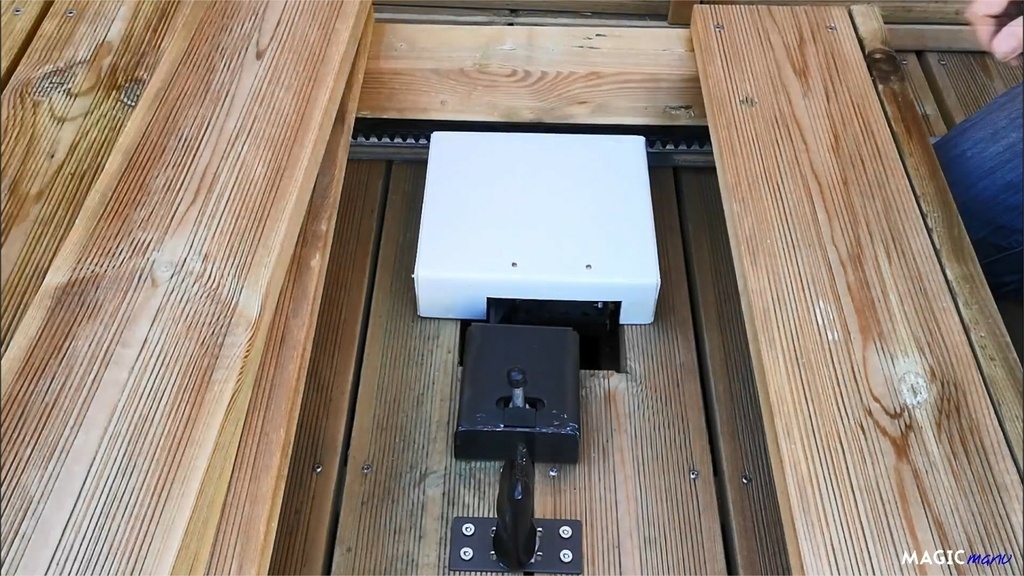

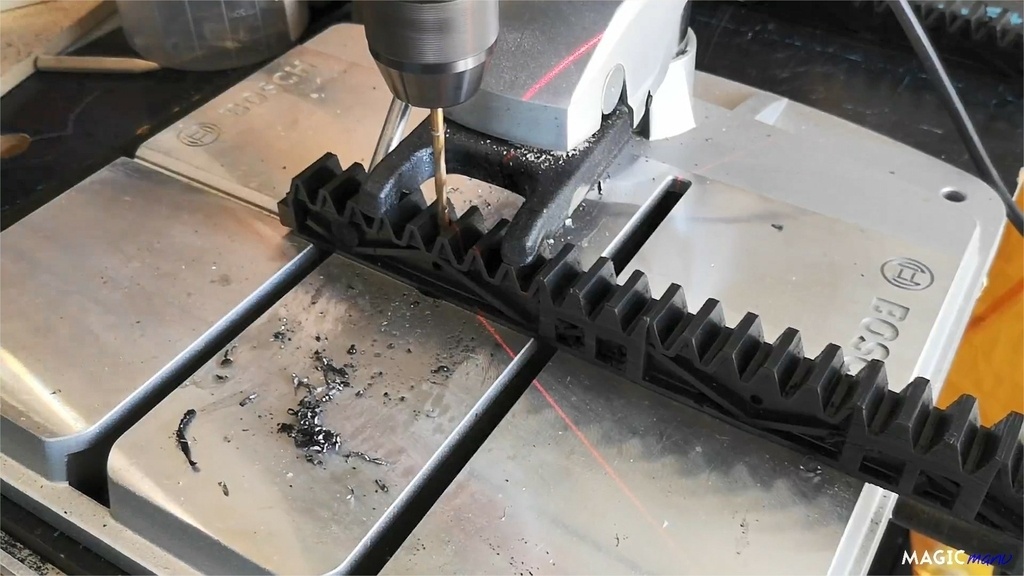

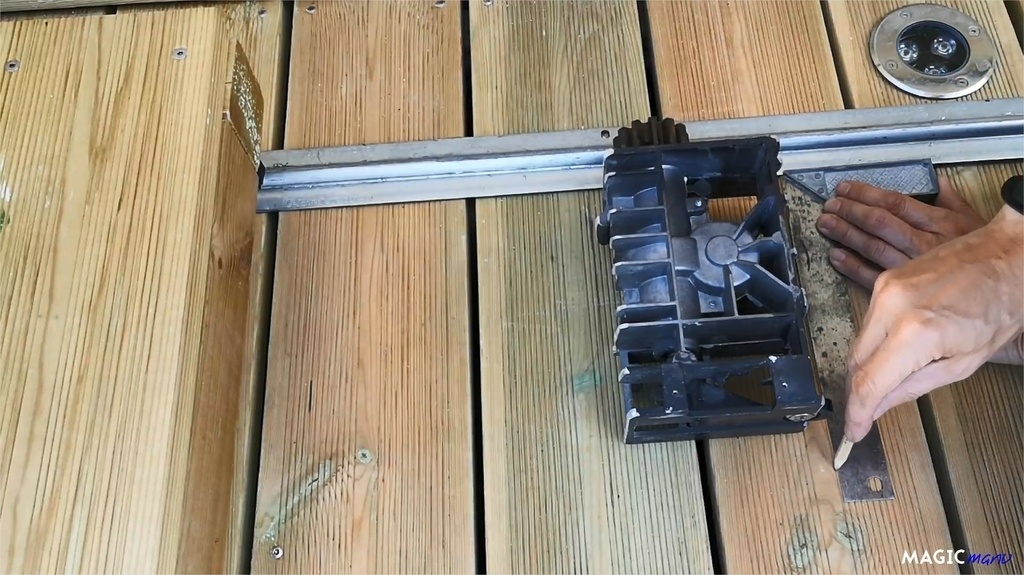

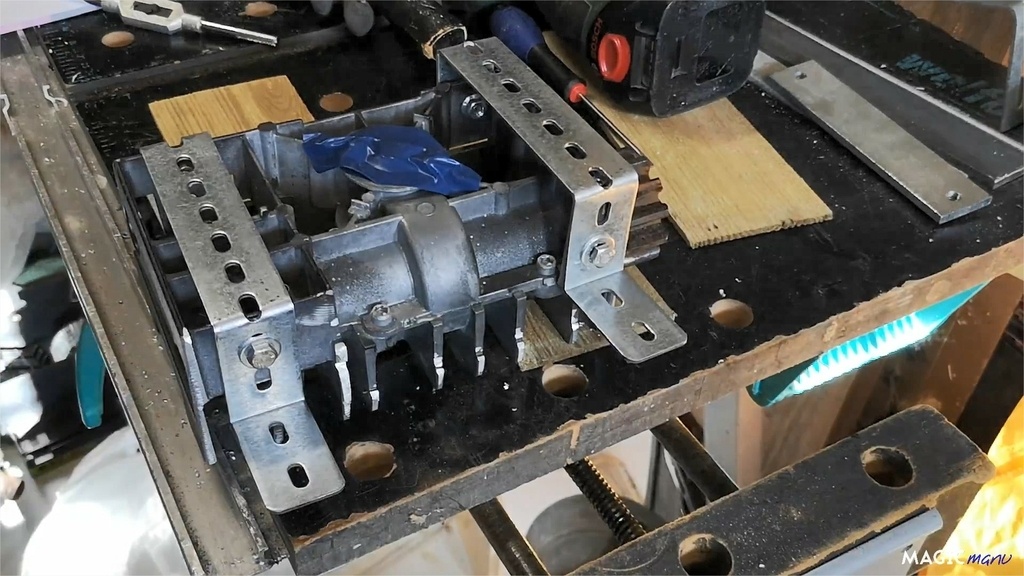

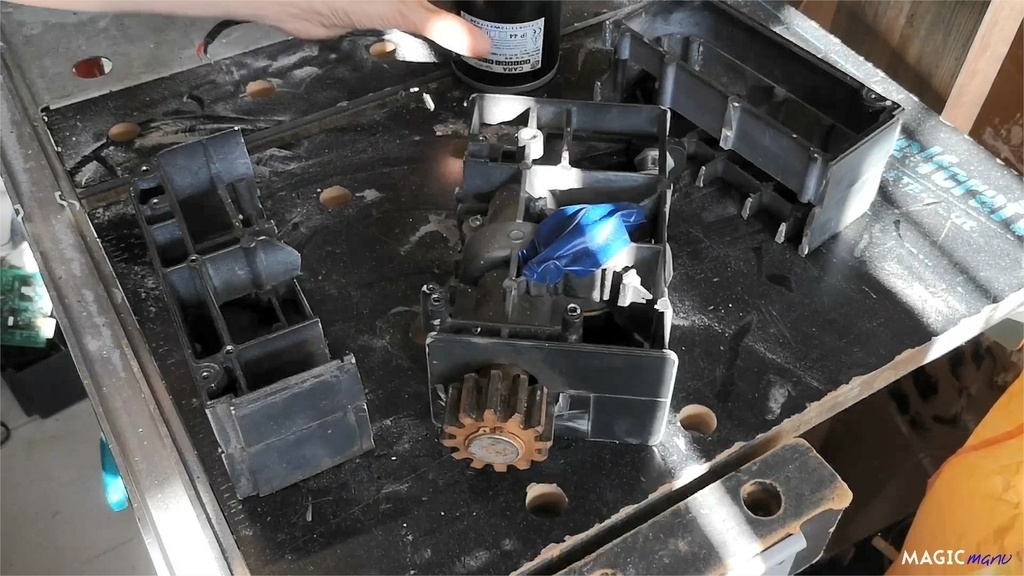

Pour gagner un maximum de place, j'ai coupé le bloc moto-réducteur au plus court possible, et j'ai créé des pâtes de fixation que je fixe sur des tiges filetées pour pouvoir le régler en hauteur.

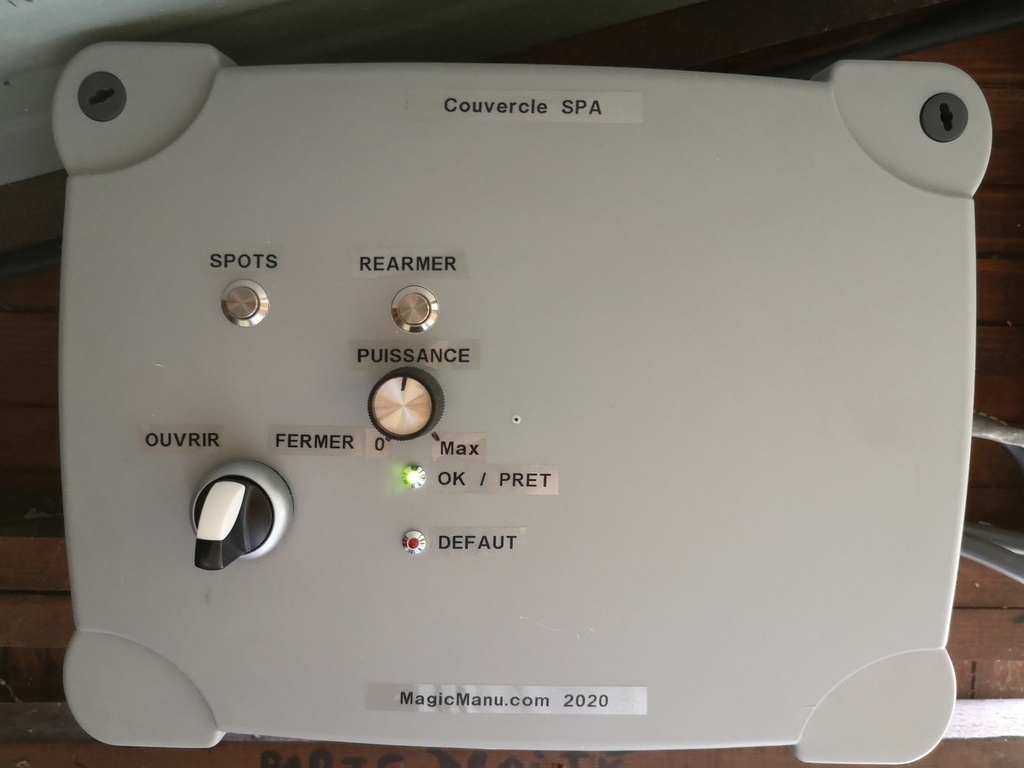

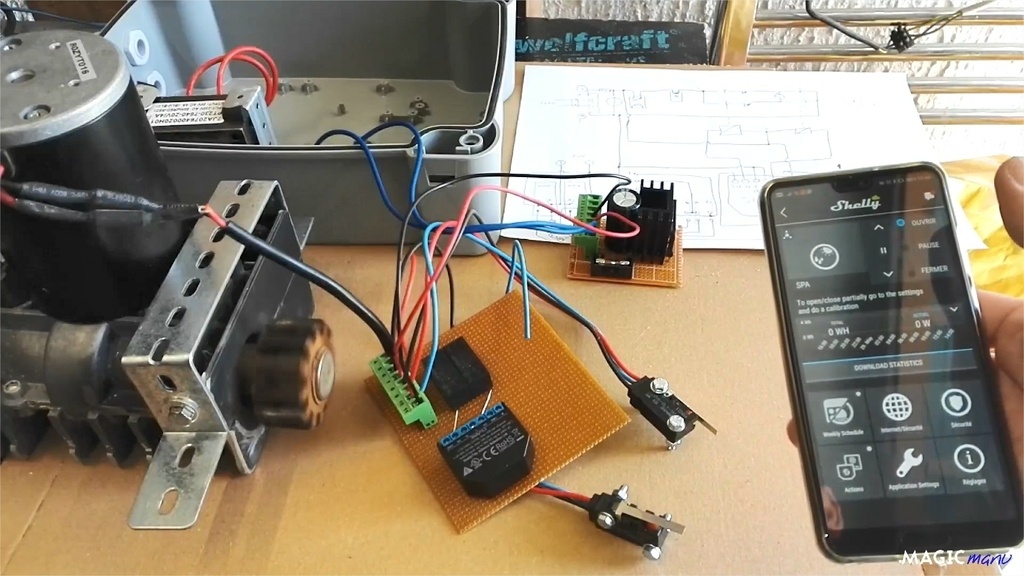

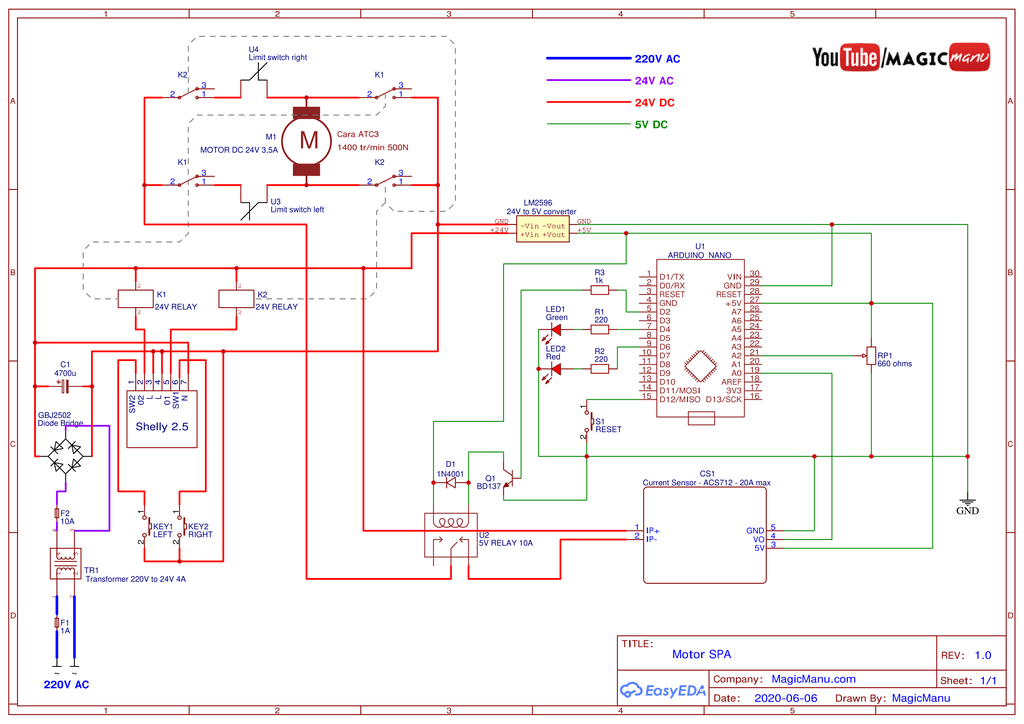

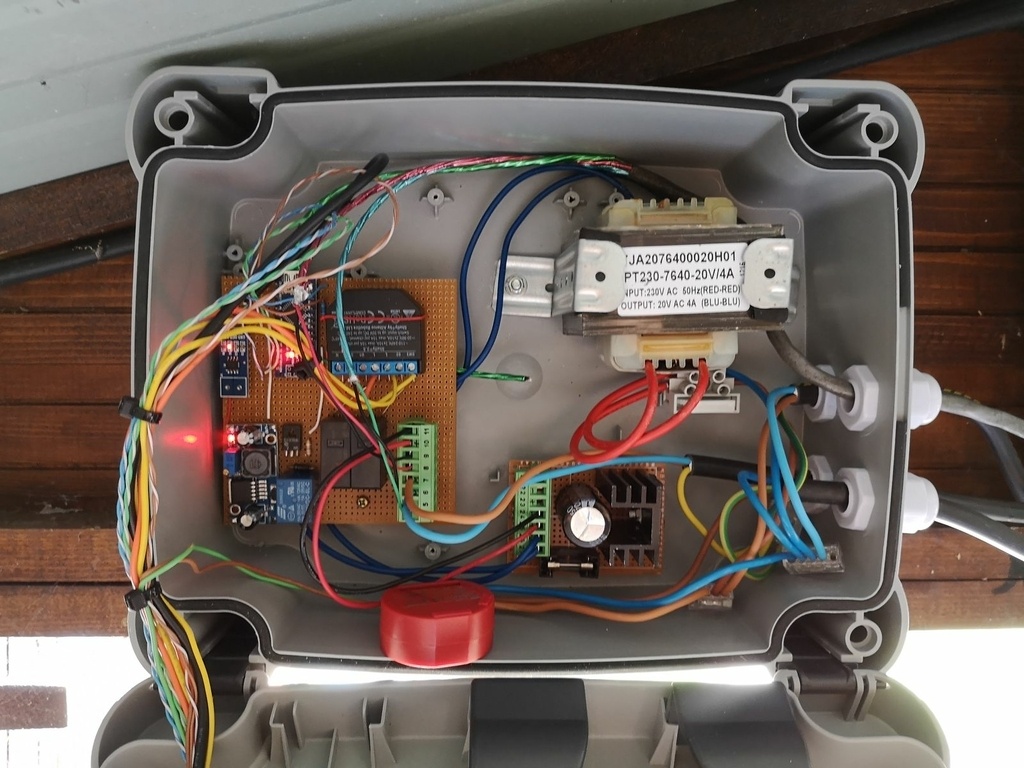

Sans rentrer dans le détail, j'ai fabriqué un coffret de commande qui comprend :

• Le transformateur 220V 24V d'alimentation et son redresseur.
• Un module Shelly 2.5 pour la commande à distance (smartphone et commande vocale avec Alexa)
• Un module Shelly 1 pour la commande des spots (idem)

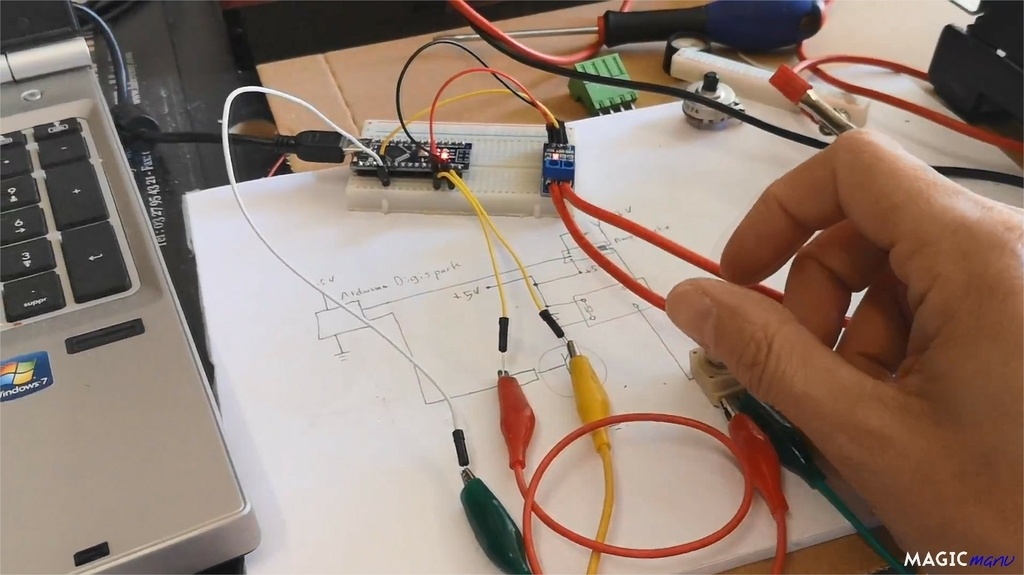

• Un module de mesure de courant relié à un Arduino Nano pour détecter un obstacle et arrêter le moteur si le courant augmente (réglable).

Donc, pour ouvrir le couvercle j'ai le choix entre la commande manuelle ou demander à l'assistant : "Alexa, ouvre la terrasse".

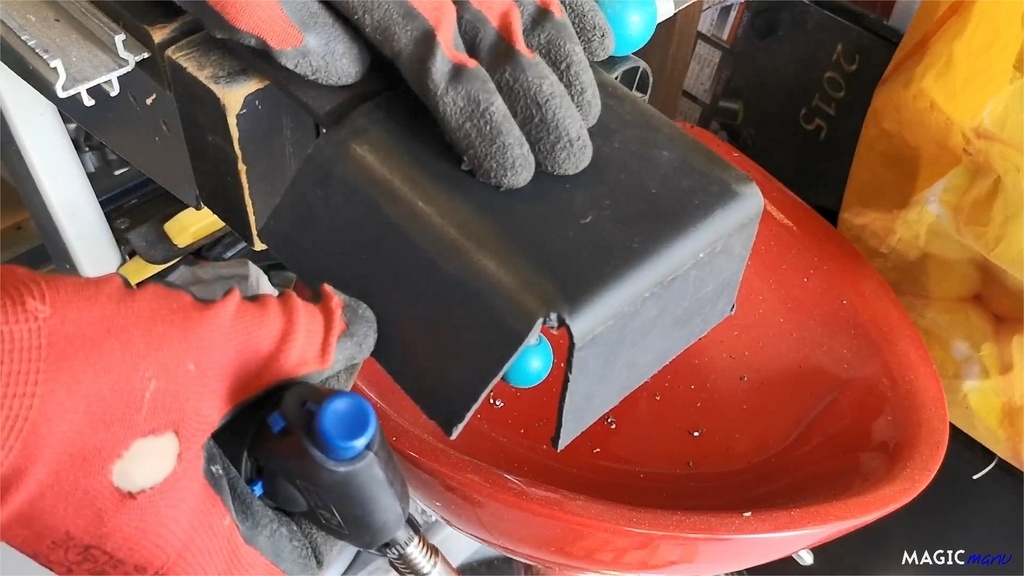

J'ai créé des carters de protection pour le moteur et pour les fins de courses.

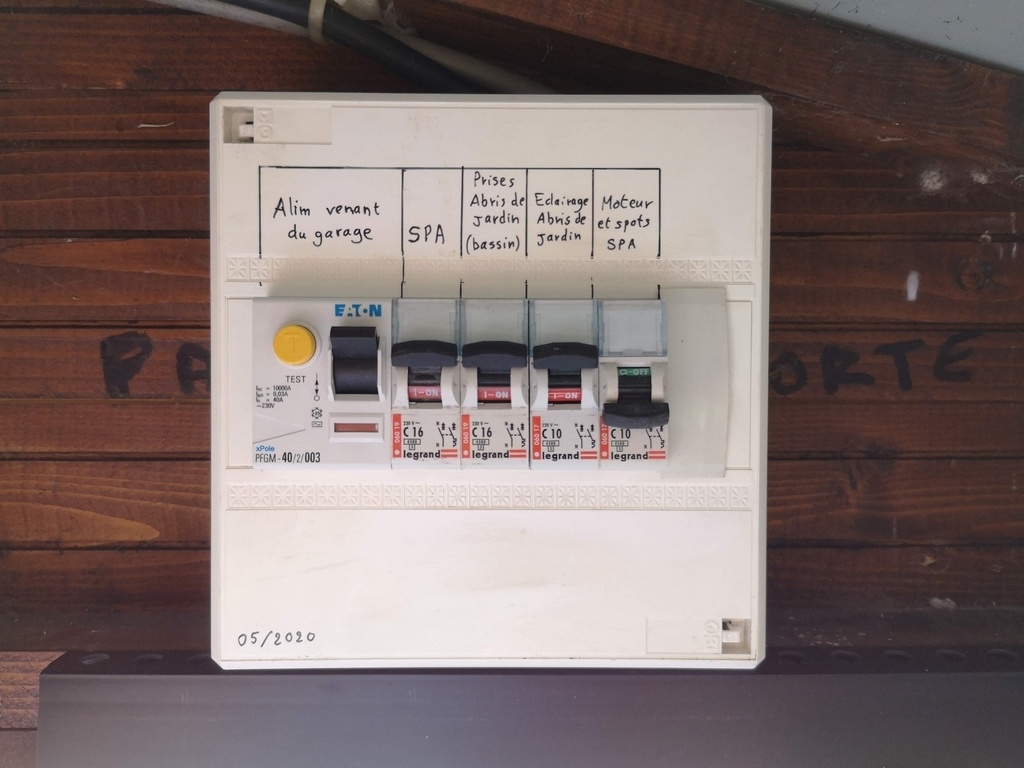

J'ai aussi dû ramener un nouveau câble électrique sous gaine pour alimenter tout ça (3x4mm²) et créer un petit tableau électrique dans l'abris de jardin juste à côté.

Il ne me reste plus qu'à profiter !
