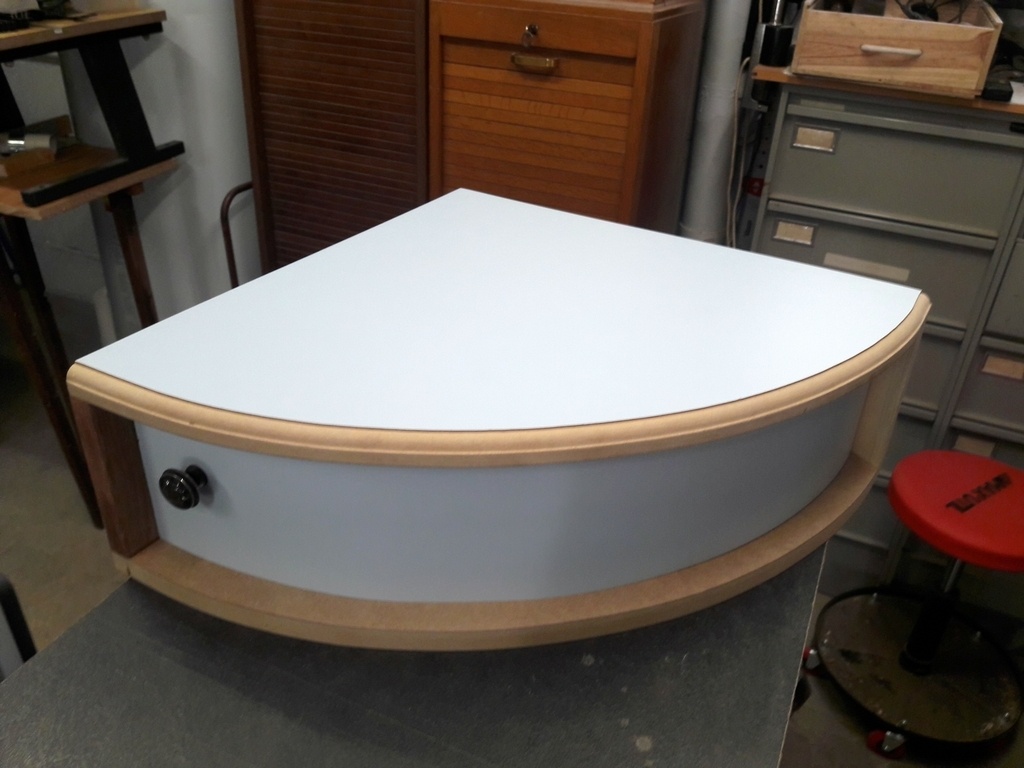

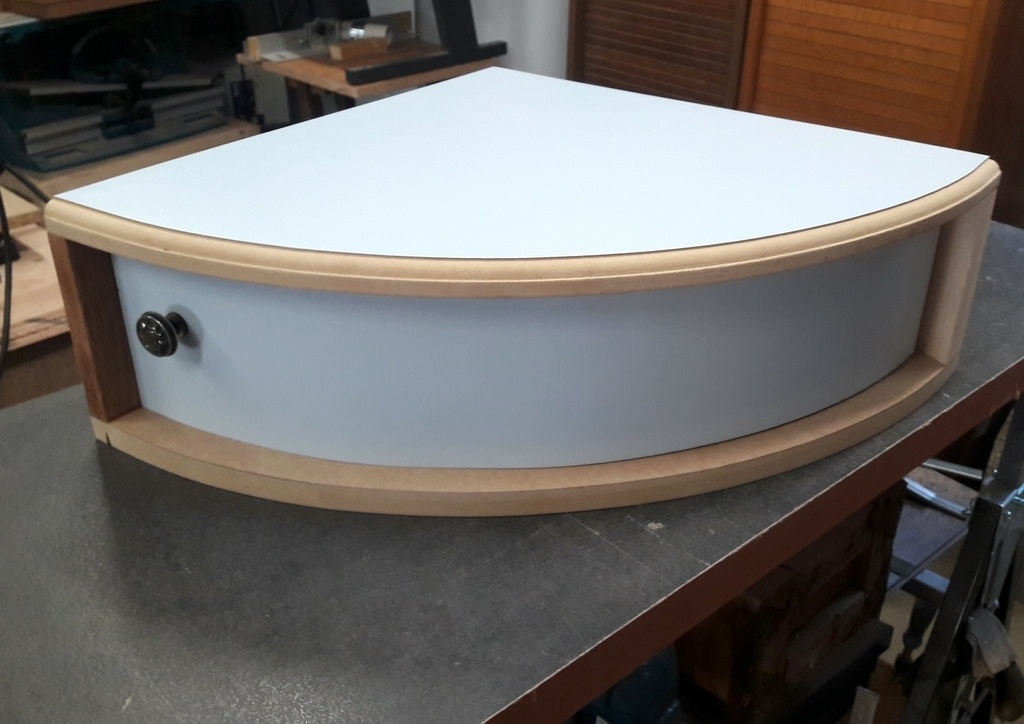

Les quarts de rond sont à la mode en ce moment sur l'ADB.
Il s'agit du dernier exercice fait au lycée avant la fin de la formation. N'ayant pas pu la finir au lycée à cause des temps de collage, je l'ai terminée chez moi, en la fignolant un peu.
Je n'avais pas d'énoncé, il y avait un modèle qu'il fallait reproduire.

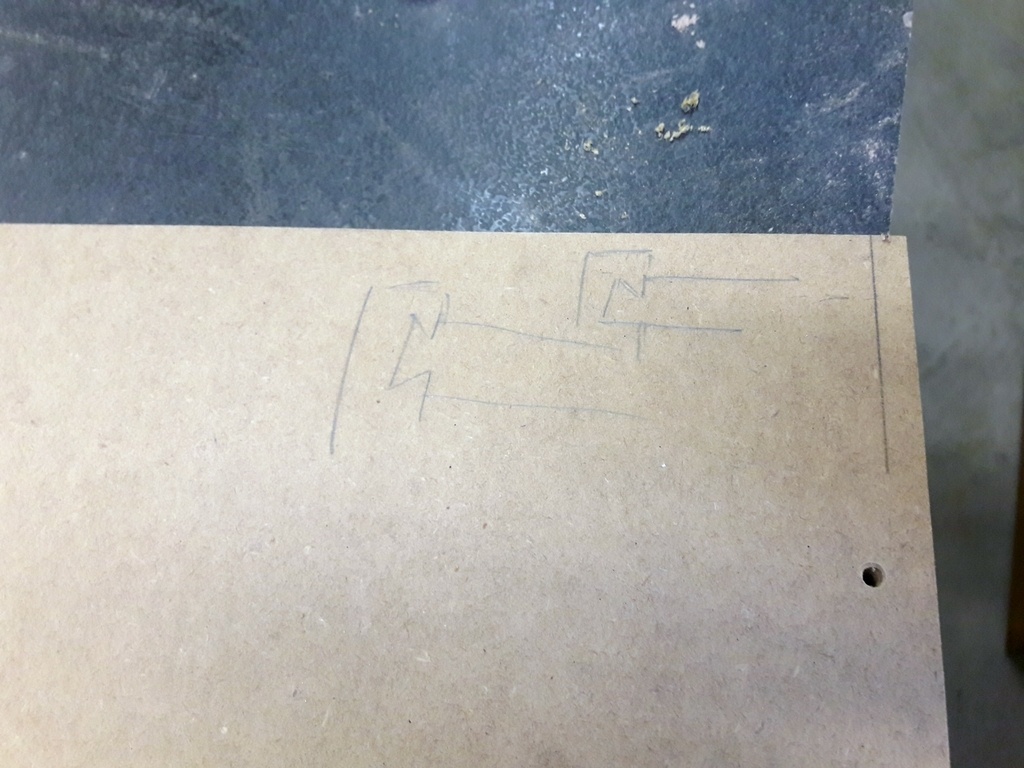

La première étape a été de me faire un plan en reprenant toutes les côtes utiles et en vérifiant les assemblages visibles pour les reproduire.
Les côtés du tiroir étaient vissés dans la façade. J'ai dit au prof que je trouvais moyen. Il m'a dit de faire comme ça que ce serait à la fois formateur et plus joli.
Ensuite, j'ai fait un gabarit pour faire la façade cintrée.
J'ai donc usiné 4 quarts de rond en medium à la toupie en calibrant avec un guide souple.

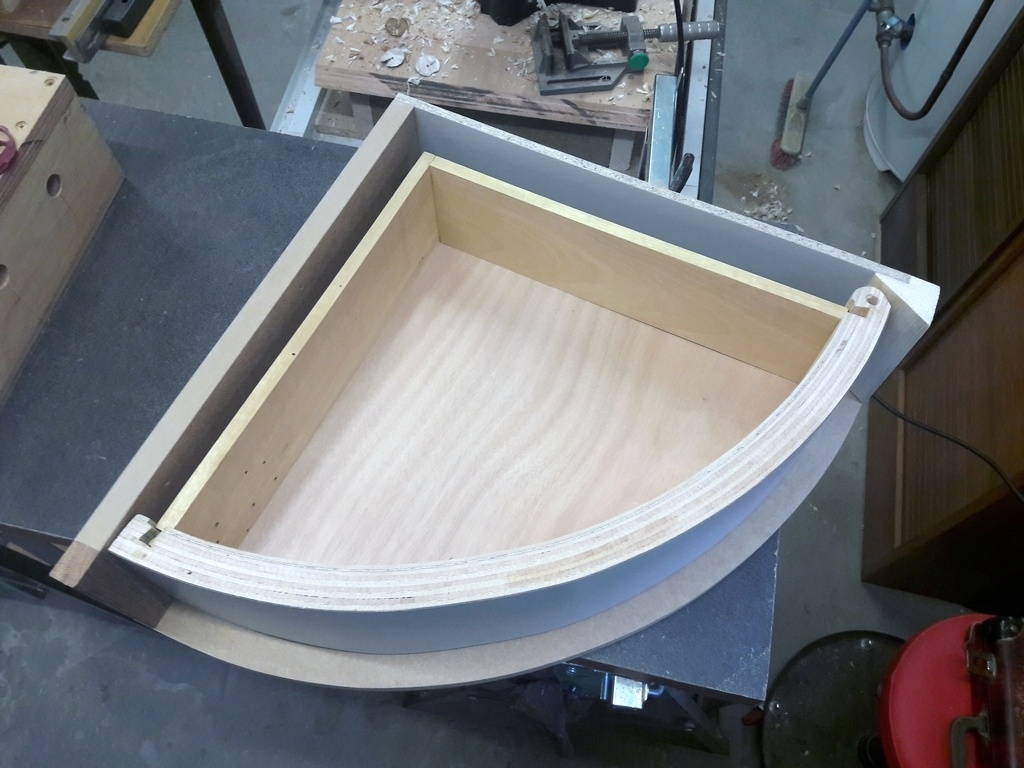

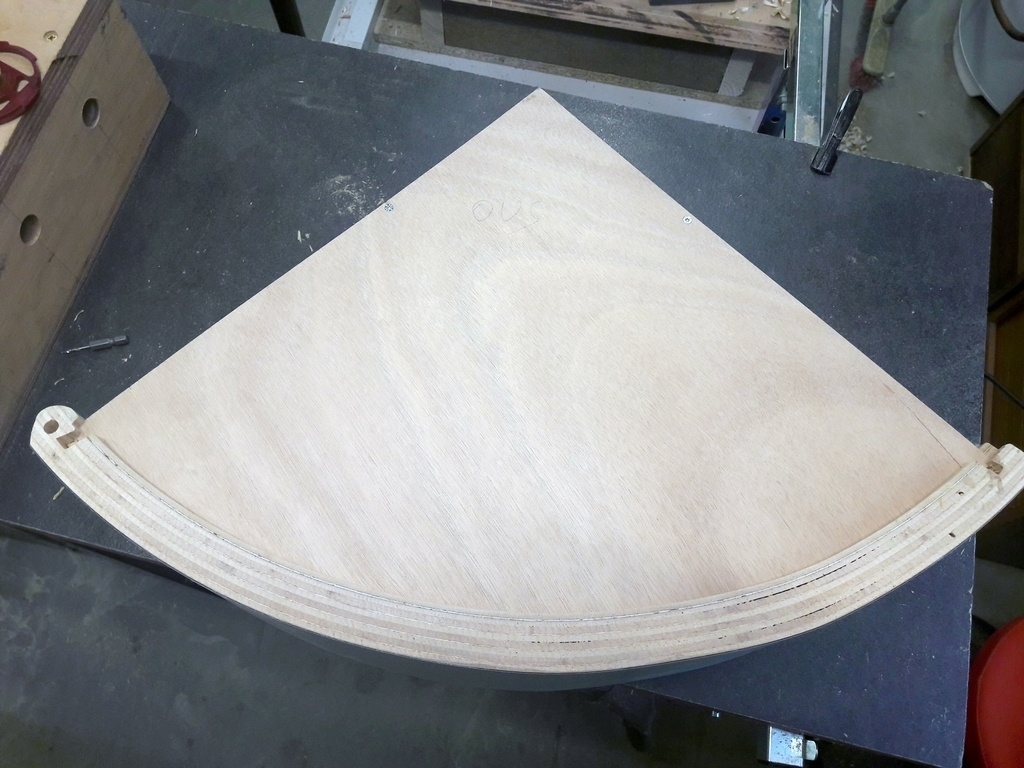

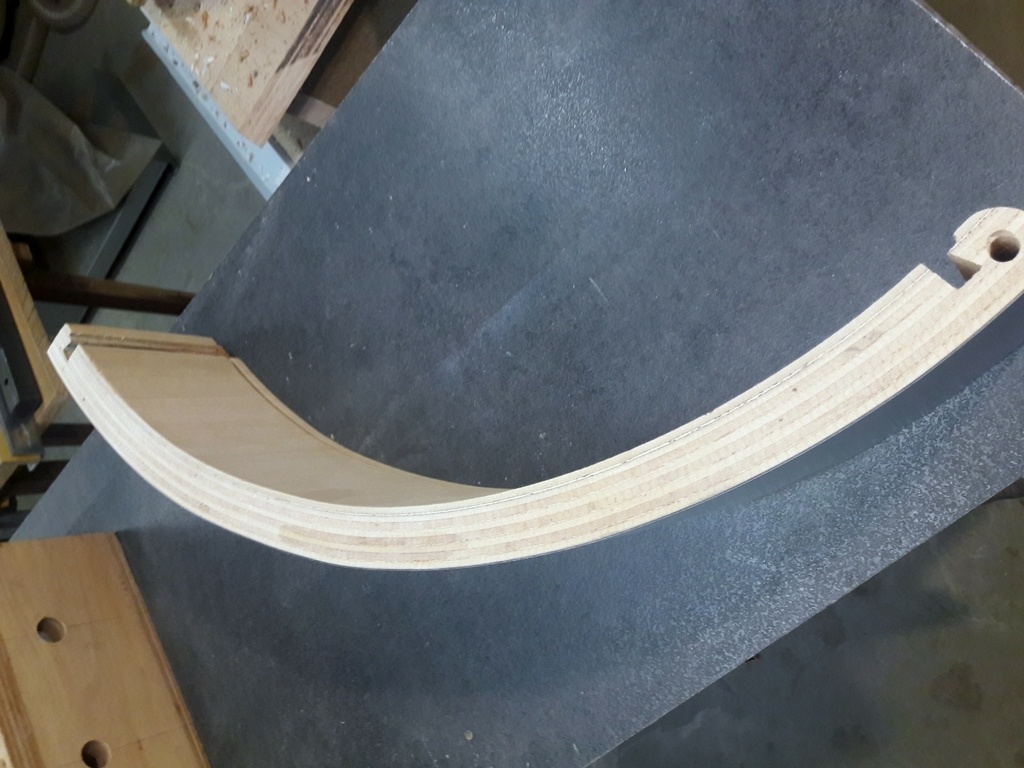

La façade est faite avec 3 épaisseurs de cp ciintrable.
Je suis déçu du résultat car le gabarit était nickel (il faut me croire même si j'ai oublié de prendre des photos
). Le serrage s'est fait avec 3 sangles qui prenaient donc presque toute la largeur.
Le stratifié (un autre produit plus ou moins à la mode d'ailleurs) a été collé à la néoprêne en marouflant bien sur le gabarit.

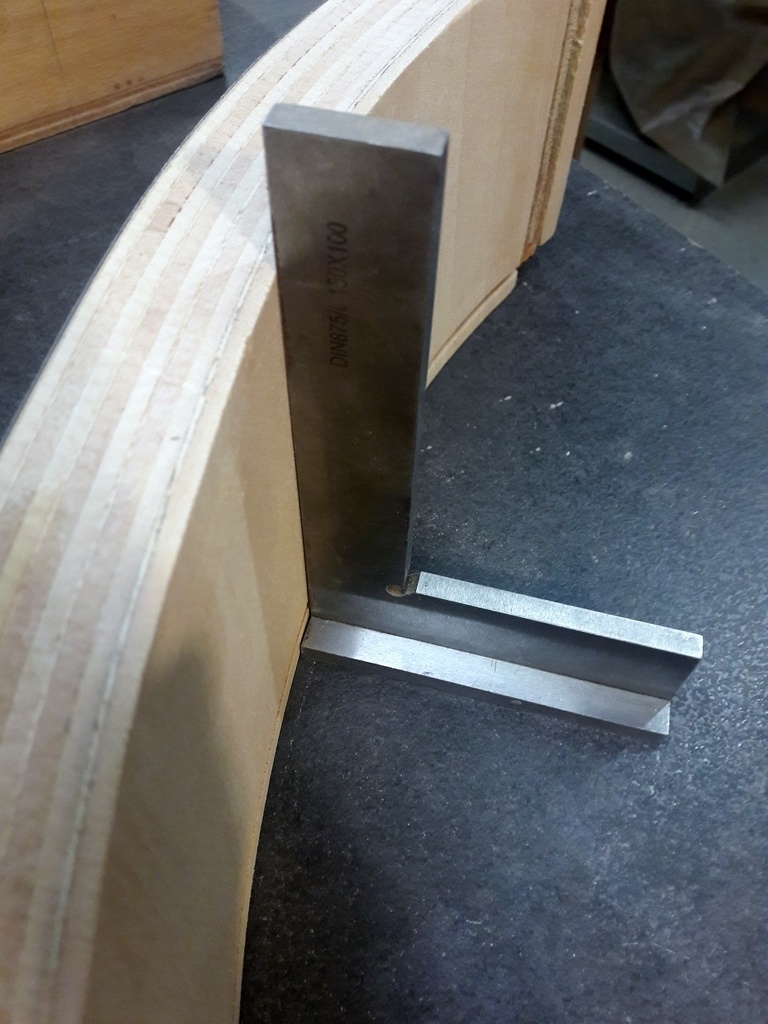

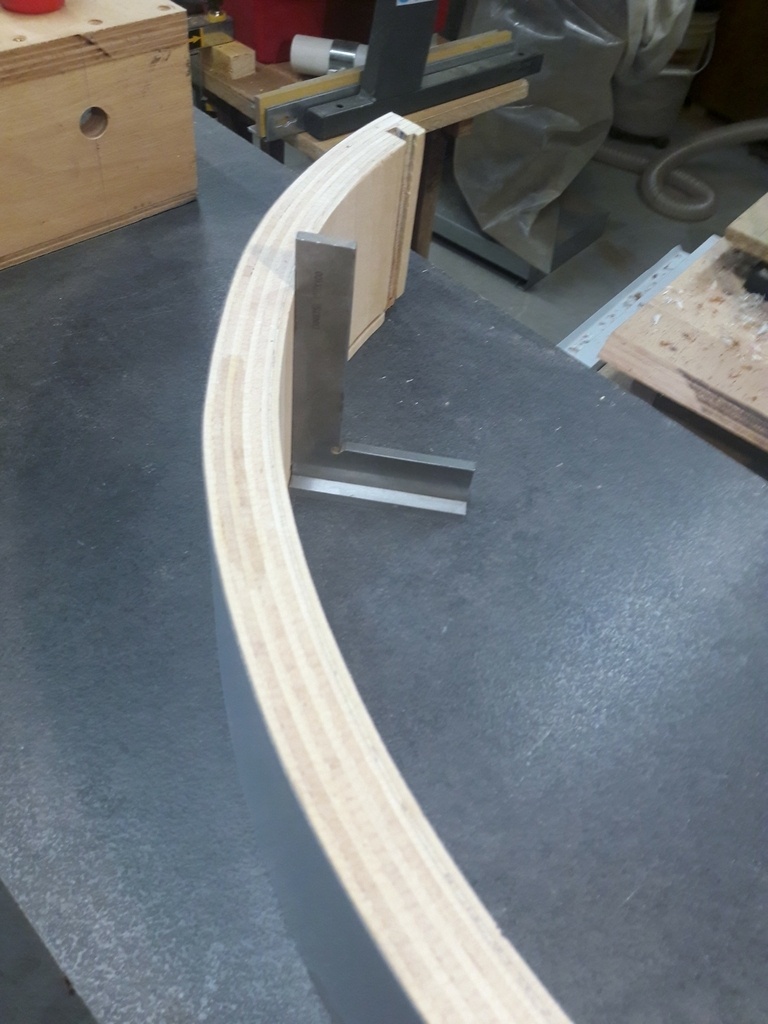

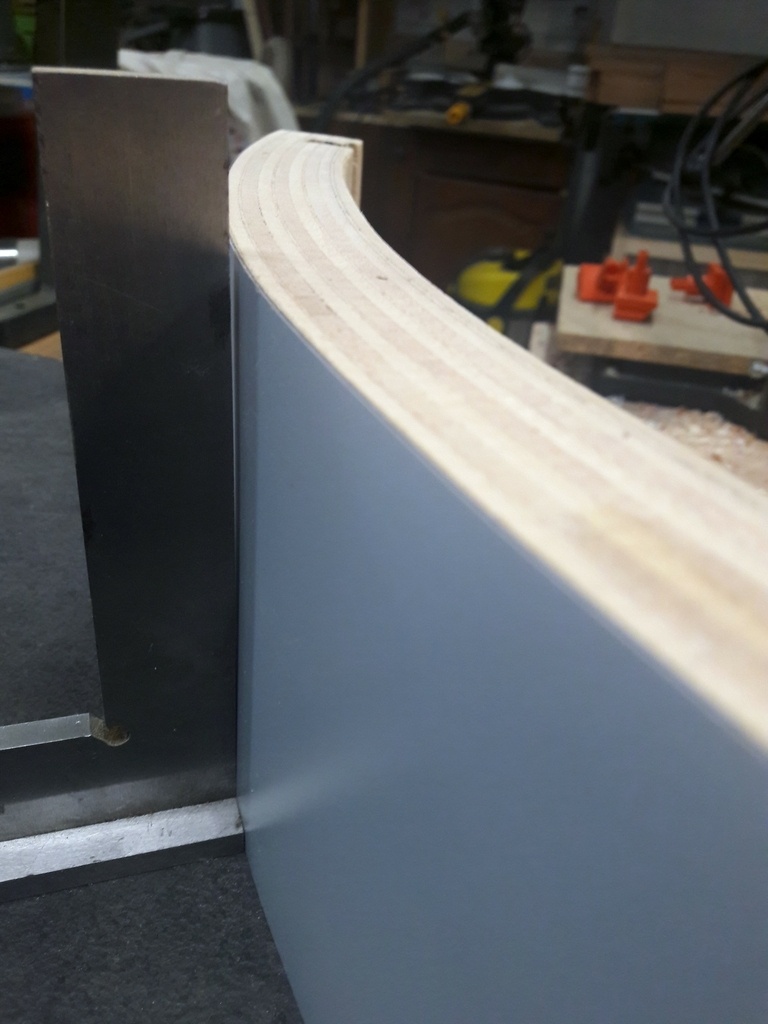

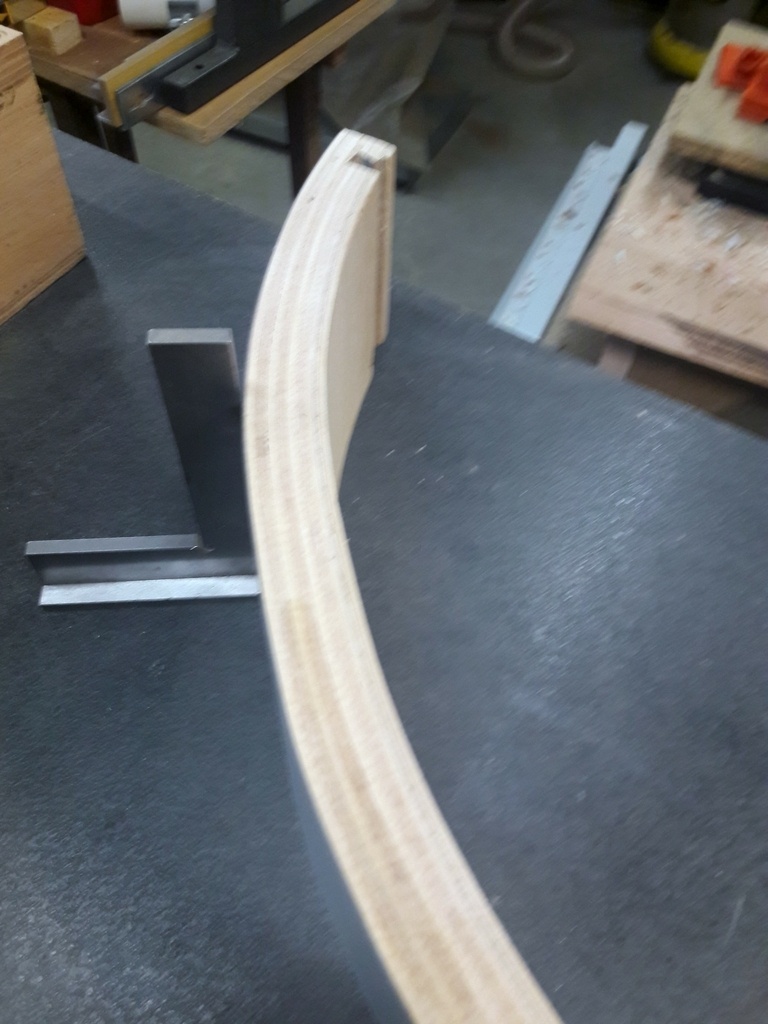

On voit bien sur les photos suivantes que la pièce est gauche. Il y a peut d'écart par rapport à l'équerre mais ça saut aux yeux. Et en plus le quart de rond gondole légèrement, avec une courbe pas très régulière.

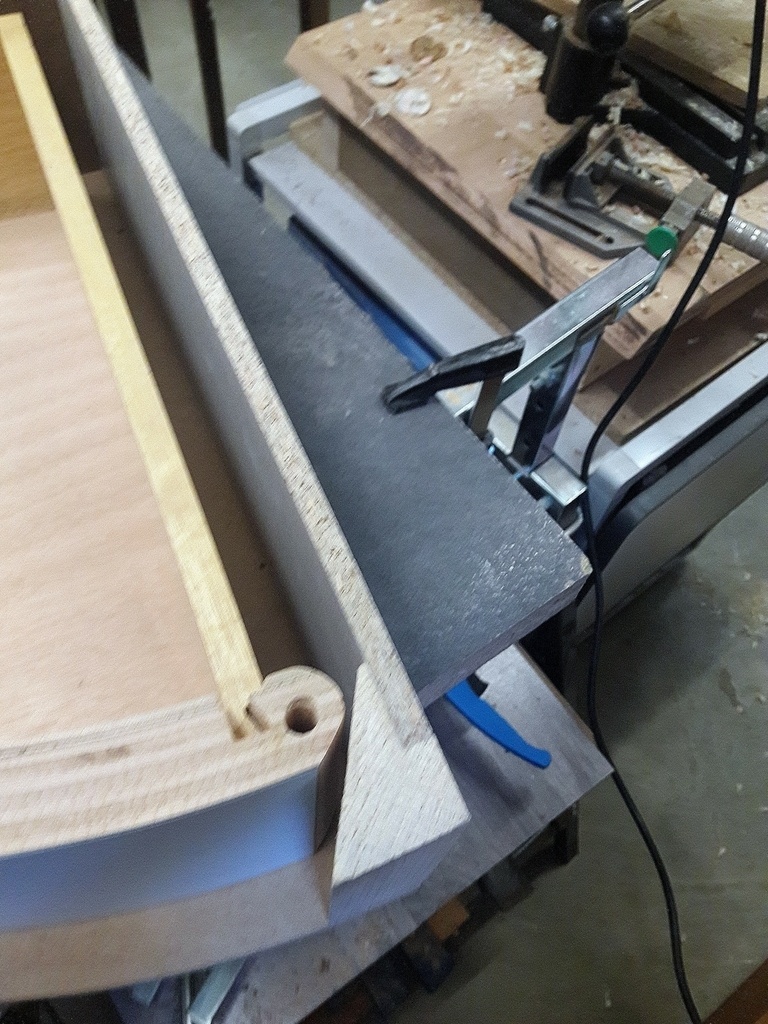

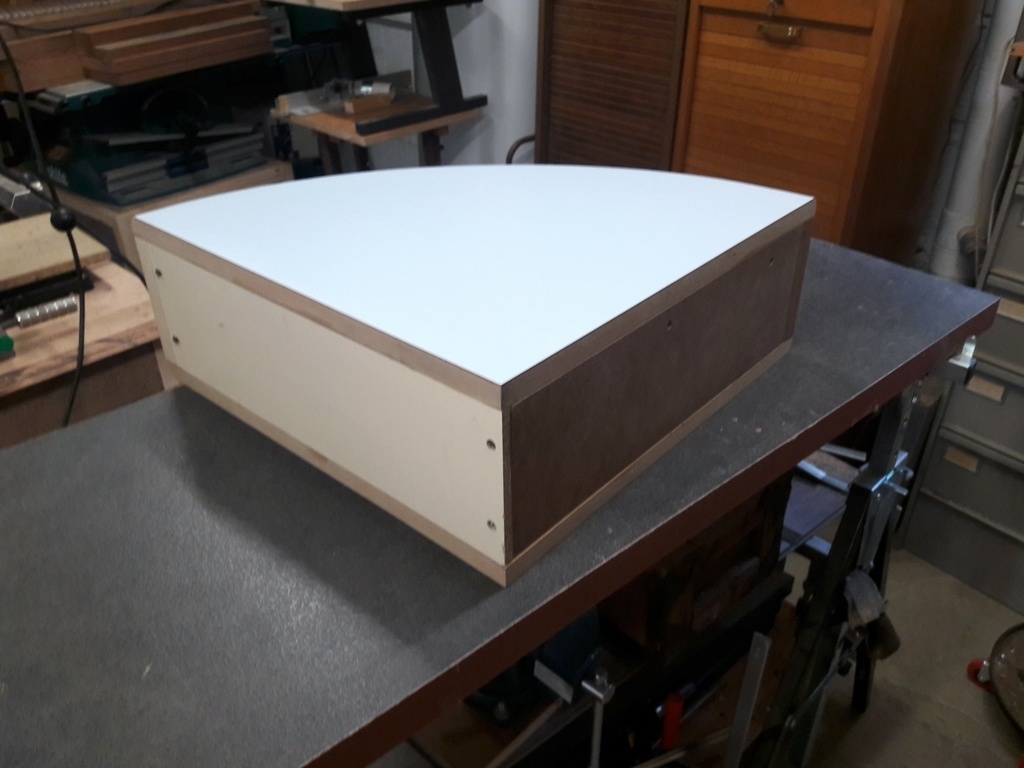

Pour le faire, j'ai utilisé un maximum de chutes du coup, il y a quelques trous de bestioles et les panneaux sont dépareillés. Pour usiner le dessus et le dessous, j'ai fait avec un guide souple à la toupie. Il était directement vissé dans les panneaux :
- pour économiser les ressources
- le dessus est ensuite caché par le stratifié
- le dessous... ben c'est un exercice

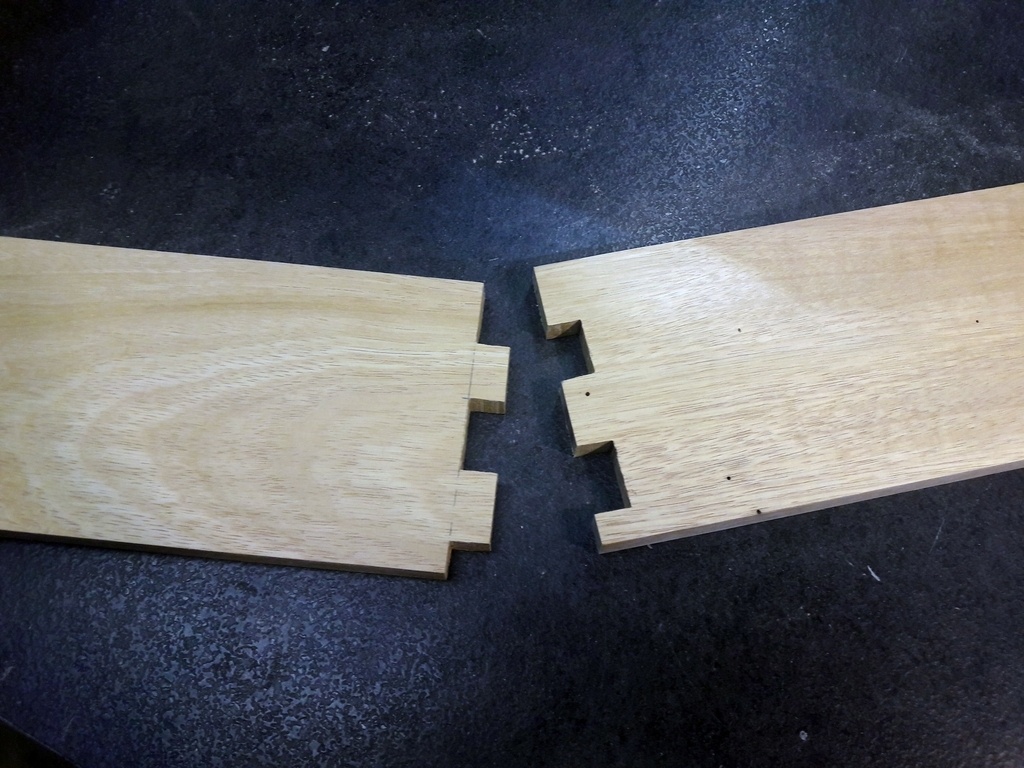

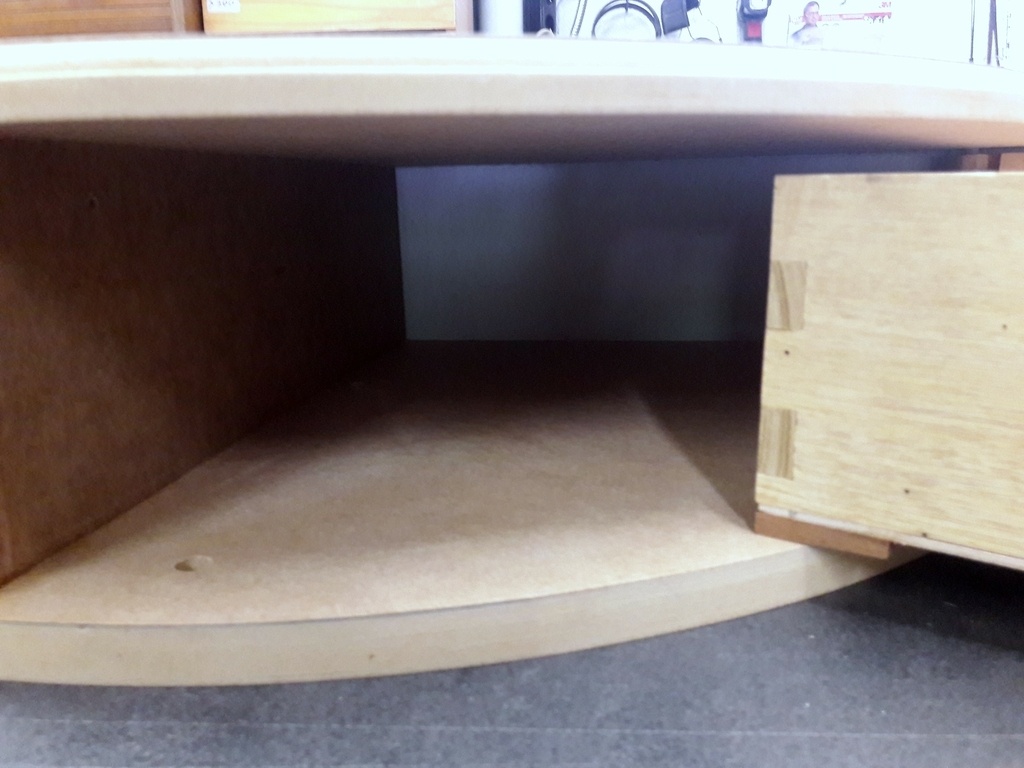

Les queues droites sont faites à la ruban.

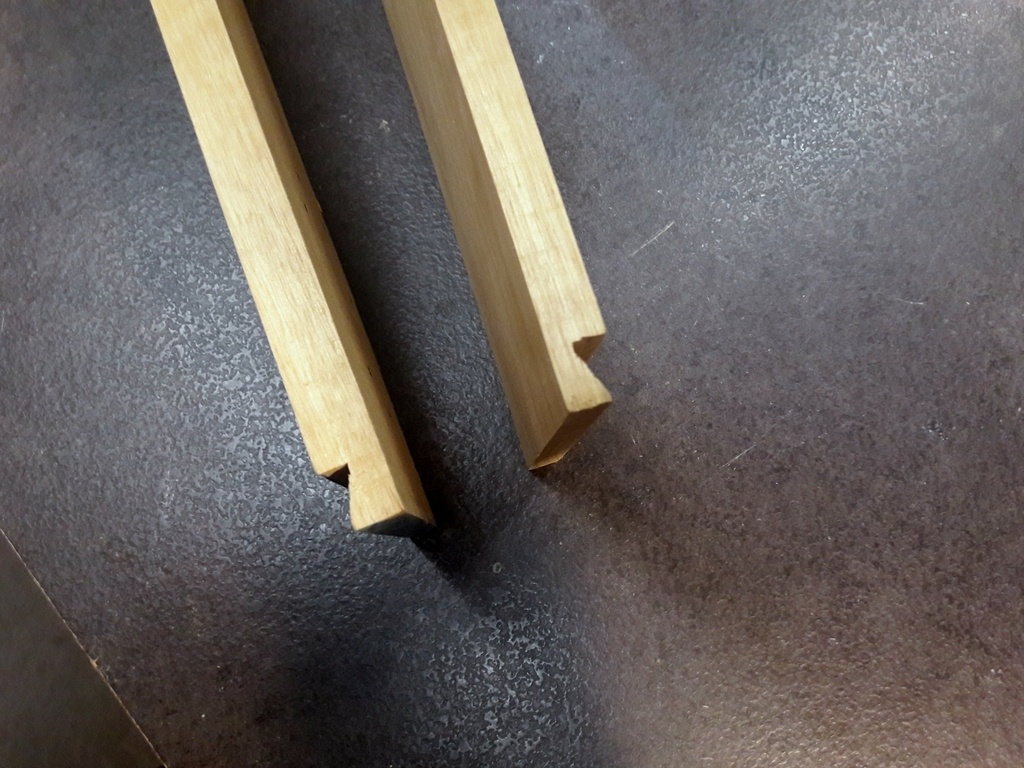

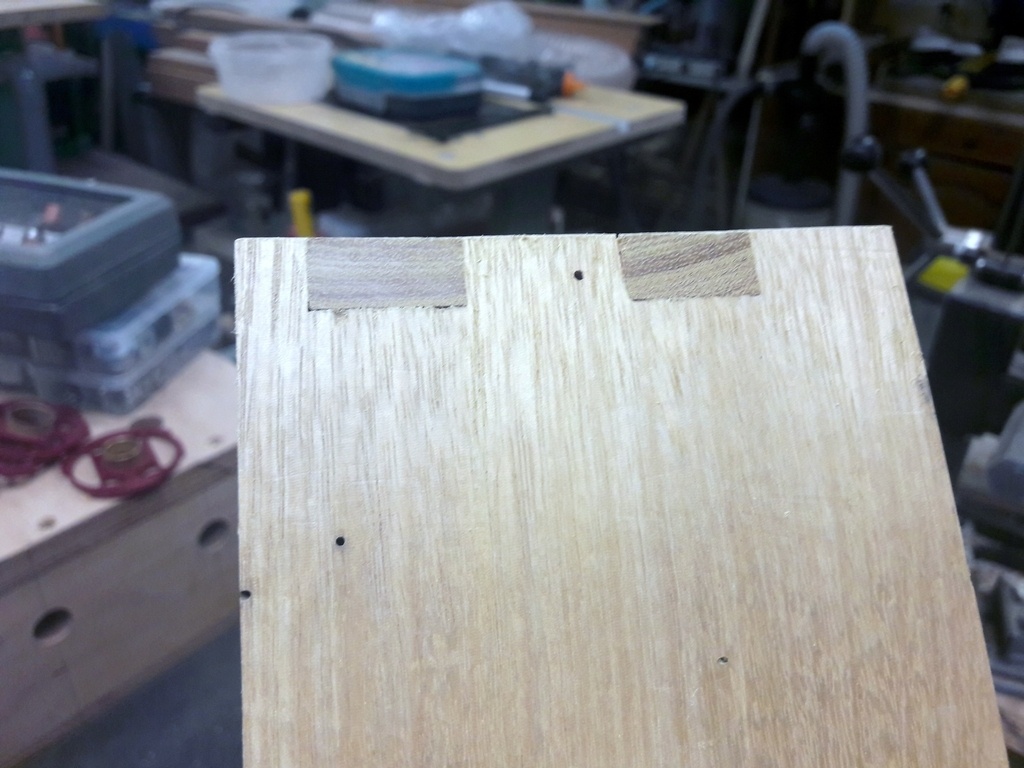

Les demies queues d'aronde mâle et femelles sont aussi faites à la ruban.

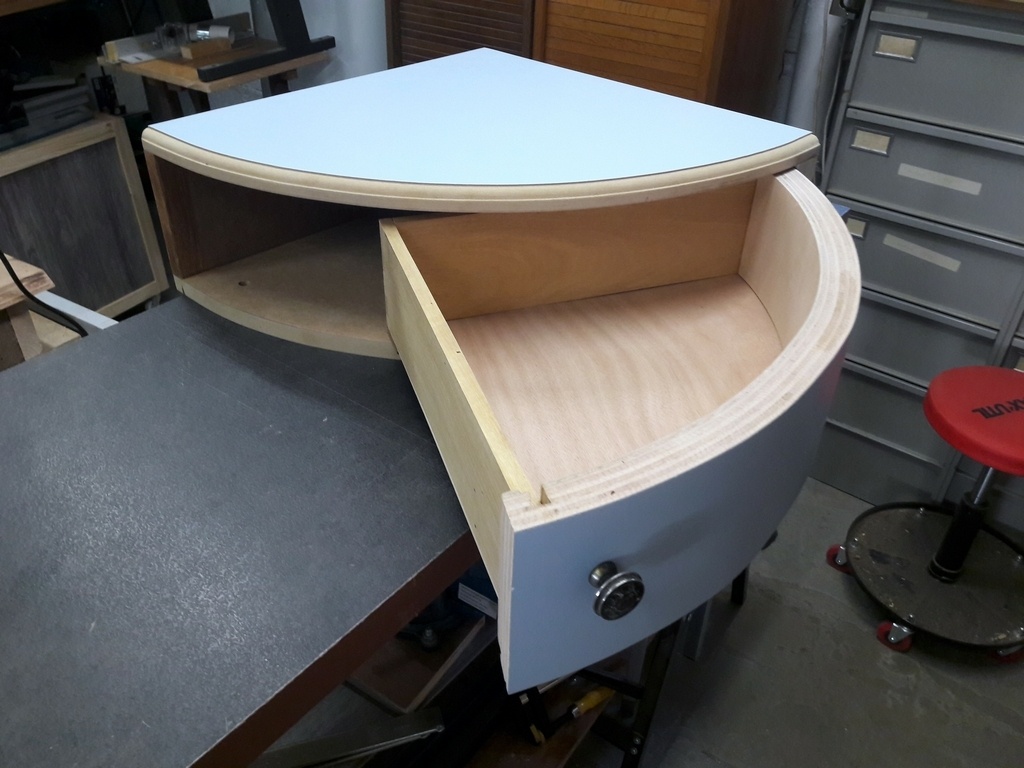

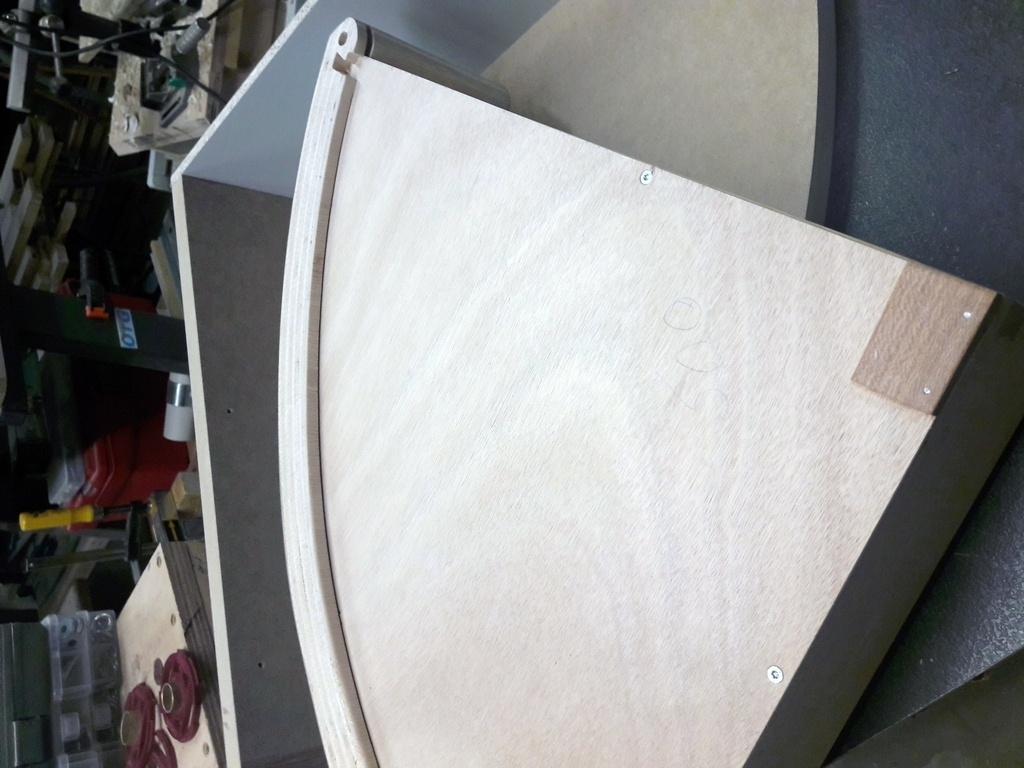

Le dessous du tiroir est pris en rainure dans la façade et simplement vissé sous les côtés arrières.
Le pivot est un tourillon : perçage avec un forêt long sur une perceuse à colonne.

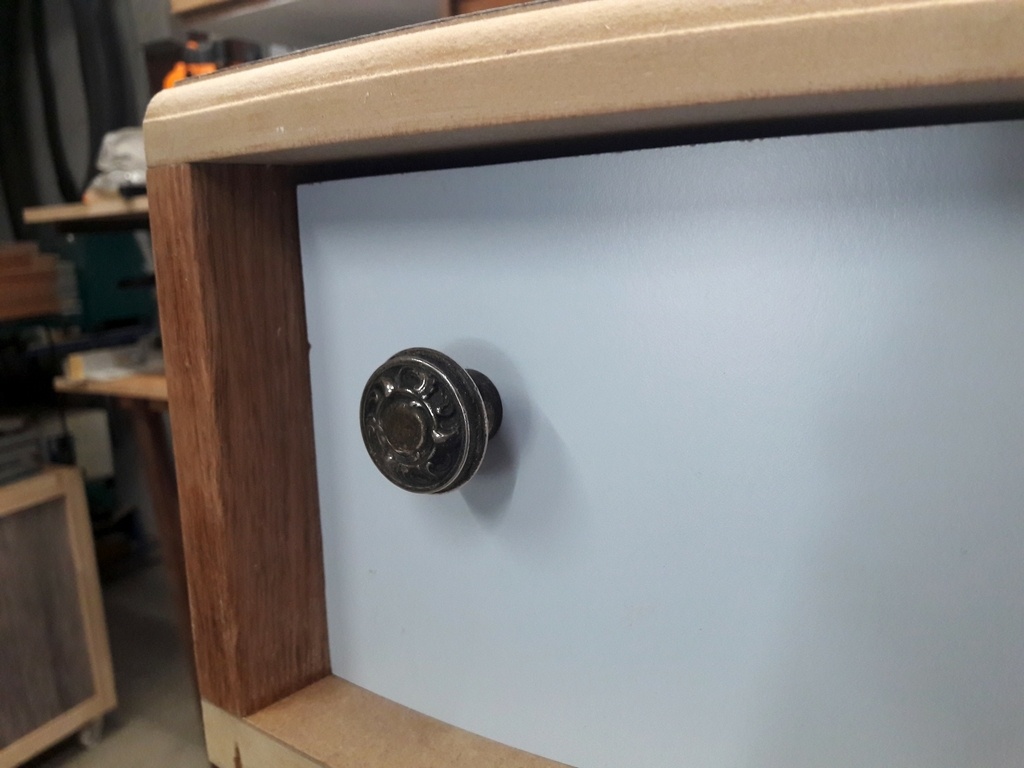

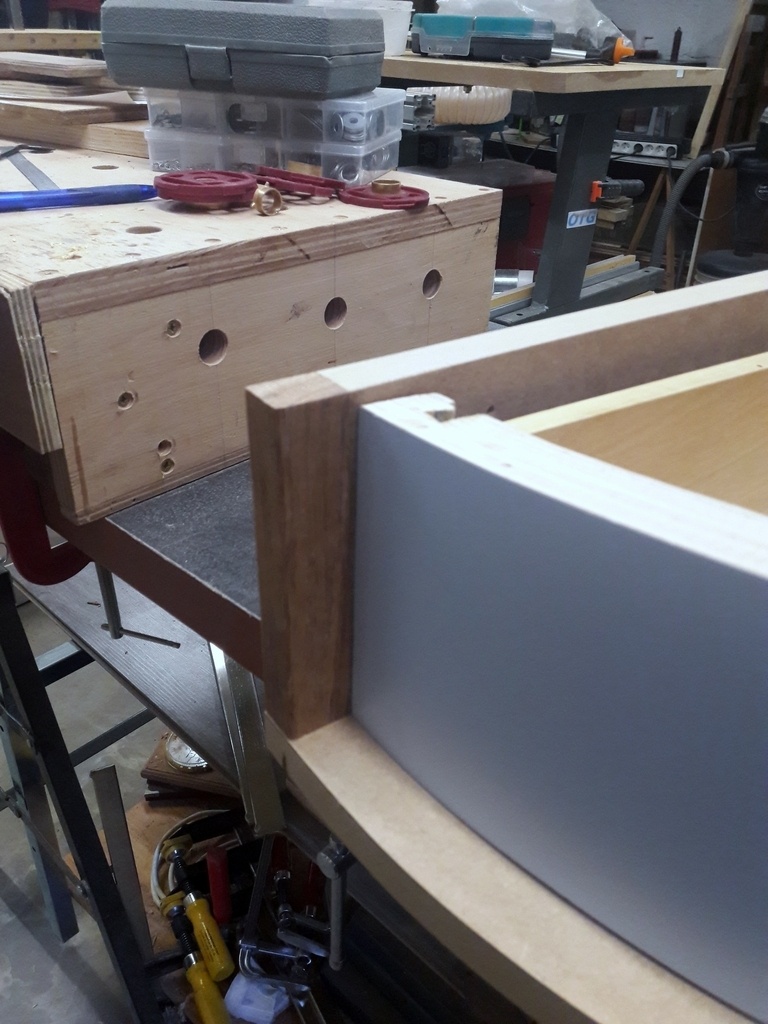

Les alèses massives sont ajustées au quart de rond après le collage définitif de la boite.

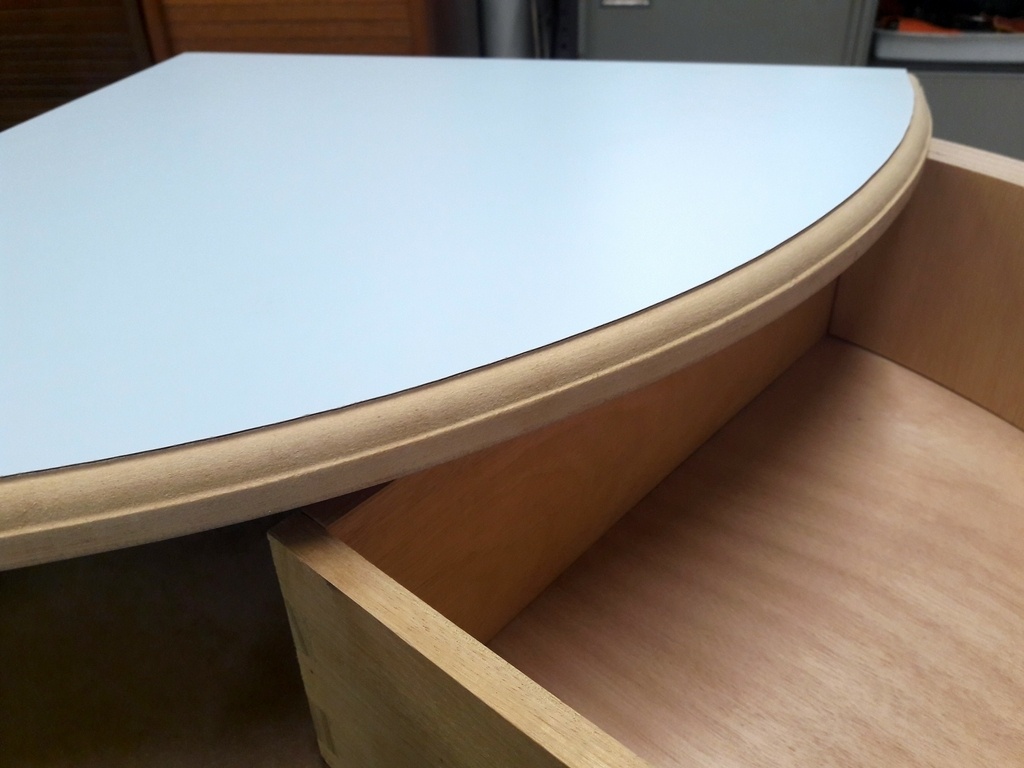

Un quart de rond avec carré de 2 a permis d'affleurer le stratifié.
Les petits plus :
- un léger chanfrein sous la façade du tiroir, côté intérieur, pour que celui ci ne bute pas sur le fond au moment de la fermeture, celle ci se fait donc en douceur.
- une cale au fond du tiroir pour le soutenir lorsqu'il est ouvert.
Publications associées
Licence
Discussions
C'est sympa à fabriquer mais ça me chiffonne cette différence de jeu entre le tiroir pivotant et le caisson
. Le problème avec ce type de fonctionnement, c'est que le moindre dixième de jeu dans la quincaillerie va entraîner un Dévers important et s'accentuer avec le temps. Donc le coup du tourillon est à éviter (des pivots à entailler sont à privilégier)
. Je te conseille pour les formes circulaires de faire ton gabarit directement avec ta défonceuse sur compas, ça t'évitera d'éventuelles cassures dû au guide souple. Pour le tiroir, j'aurais fait une façade rapportée pour éviter de voir la rainure en demi-queue d'aronde déboucher sur le chant de la façade Continue comme ça, les erreurs font parties de l'apprentissage.
Ah oui, tu crois que le guide souple n'est pas l'idéal ? Je viens d'en acheter un justement, je trouvais ça bien pratique. Et j'avais l'impression que la courbe était bien régulière justement.
Pour la quincaillerie, oui je te rejoins, les accessoires de mouvement ne sont pas durables dans le temps. Surtout si on mets du poids dans le tiroir. Mais là, pour l'exercice, je n'avais pas d'autres quincaillerie à disposition.
Par contre, dans le modèle que j'ai copié, il n'y a pas ces rainures en demi QA. Ce sont des vis (ou des clous d'ailleurs) en biais qui tiennent la façade. Mais le chant supérieur est plaqué. L'ayant fait chez moi, je n'avais plus de mélaminé et pas envie de gaspiller du placage pour ça.
Mais ce qui serait sympa serait de faire un bouchon en forme de demi QA., j'aurai pu le faire. (si j'ai le temps, peut être).
Ceci dit je ne vois pas de quelle différence de jeu tu parles entre le tiroir et le caisson. C'est le fait que les côtés du tiroir soient moins haut que la façade ? (et donc le caisson). J'aurai pu mêttre une cale aussi au dessus, c'est vrai. Mais j'ai pensé au fait qu'on chargerait le tiroir.
Et merci de tes encouragements.
trente six seb pour le guide souple, c'est vraiment un excellent outil à condition d'éviter les cassures... La défonceuse sur compas t'évite ce problème pour une pièce circulaire.pour éviter que ta rainure débouche et ne pas faire de façade rapportée, tu peux faire une rainure en queue d'aronde arrêtée à la défonceuse. Pour le jeu, sur ta première photo on voit la façade de tiroir avec du jeu côté pivot et sans jeu côté poignée (ou effet d'optique peu être. Enfin tous mes conseils sont pour toi à l'avenir et dans un but constructif et bienveillants bien sûr
Oui, ne t'inquiètes pas, c'est comme ça que je le prends, c'est pour ça que je demande des précisions. Pour bien comprendre.
Bien vu pour la différence de jeu, je ne l'avais même pas vue.
On voit les détails auxquels s'attachent un pro pour juger de la qualité d'un ouvrage, c'est intéressant.
Je viens d'aller vérifier sur la pièce. Je pense que ça vient du chanfrein que j'ai fait sur le bas à l'arrière côté bouton pour faciliter la fermeture. Du coup, l'arrière ne touche pas en position fermée, ce qui ne doit pas être le cas côté pivot. Mais ça peut aussi venir du gauche sur la façade. Ou les deux.
Bel exercice ! les quarts de rond sont à la mode aussi on dirait !
Merci !
Si je devais le refaire, je ferais une alèse en massif. C'est moche un chant en mdf.
Bel exercice , tres formateur.
.
Les erreurs ne sont pas grave , le plus important c est de les voir pour ne pas les les reproduire.
Merci ^^
C'est pour ça que j'en parle. Ça permet d'avoir des conseils sur comment les éviter et éventuellement d'avoirs d'autres regards pour savoir sur quels détails porter mon attention. Pour s'améliorer quoi.
bel exercice !
Merci ! C'est vrai que c'était à la fois instructif et pas désagréable.
A part évidemment l'odeur de la néoprène.
