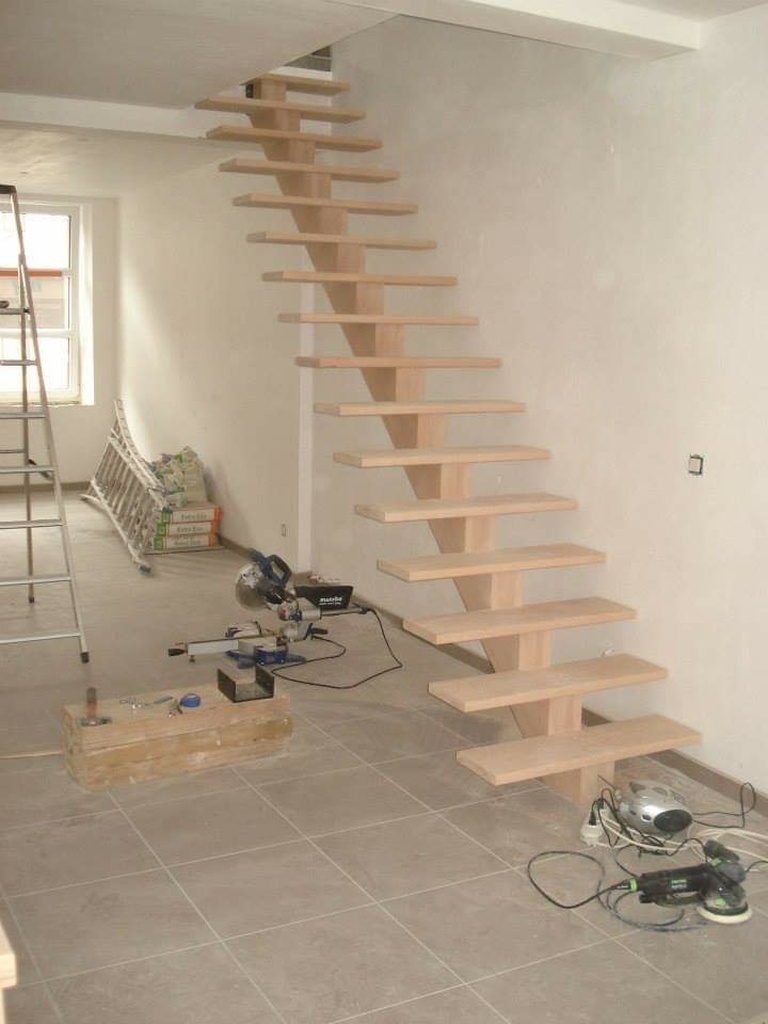

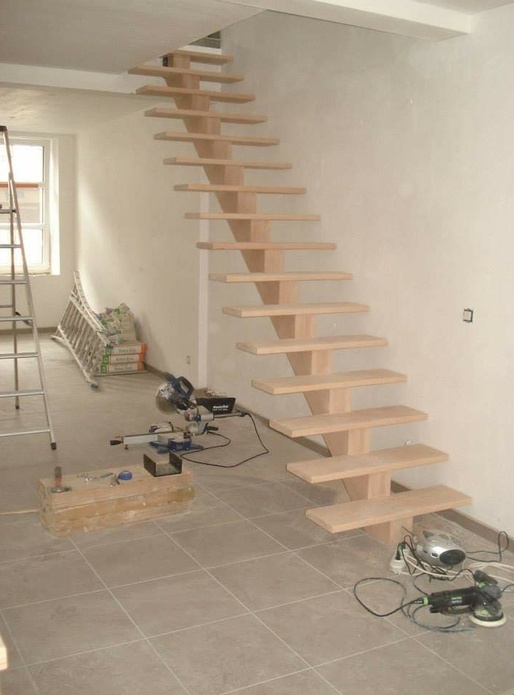

Escalier en hêtre avec limon central. Pour plus de rigidité, les marches sont prises en rainure dans le limon. Pour faciliter l'entaillage, le limon est décomposé en 4 parties de 40 mm collées ensemble par la suite. Le client s'occupait de la rampe en métal. Un U métallique entaillé dans la partie haute du limon assure sa stabilité ainsi que des tiges filetées avec scellement chimique au départ.
Mode opératoire (en bref)
-étude et calcul
-plans
-bordereaux de débit
-débitage
-corroyage
-fabrication du calibre d'élévation
-traçage et entaillage d'un gabarit
-usinage des 4 parties du limon (défonceuse et bague à copier)
-collage du limon
-usinage des arrondis sur les marches
-perçage des trous de bouchons en série
-fabrication des bouchons à la perceuse à colonne
-Ponçage
-pose sur chantier (traçage de l'emplacement du limon, fixation du U, perçage des tiges filetées, positionnement du limon et bridage, fixation des marches et rebouchage des trous avec des bouchons massifs, ponçage et huilage).
Licence
Discussions
t'es un peu radin en photos!!Beau résultat, mais comment fais-tu pour faire tes trous pour les bouchons en série... tu mets des cales sur la table de ta perceuse à colonne ? Ou c'est juste pour dire que la perceuse à chauffer de faire ces 64 trous de D12...?
Niouniou radin toi même (lol)
. Oui je mets des taquets pour travailler en série, sinon ce n'est pas du travail en série mais de la répétition
. Pour les photos, je ne pense pas toujours à en prendre beaucoup pour des travaux basiques comme ça.je partage ce genre de travail plus pour apporter des réponses aux amateurs qu'autre chose.
Je suis presque pas vexé pour le radin, NAH !
Sinon merci pour ton retour et pense à faire plus de photos par la suite !
Et tu fais ton gabarit pour toute ta longueur, ou vu que c'est répétitif en limon droit, tu le fait pour qq marches. Et tu le fais coulisser ?
Un seul gabarit pour éviter les imprécisions.
Ardennais merci pour l'info, et tu le fais en cp de 8 ou mdf, et tu le traces avec épure ou avec du papier que tu colles dessus ?
Avec mon calibre d'élévation sur du CP (le mdf se tasse avec le passage de la bague). L'épaisseur selon ta mèche et ce que tu as dans l'atelier
Ardennais et tu. Le traces a partir de mesures que tu as tracées à l'échelle, sur du dessin ordi, ou un tirage papier ou une épure au sol ou sur panneau ?
Pour un calibre d'élévation pas besoin de plans, juste ton calcul. Pour un limon à la française (nez + saillie / nez + saillie + Giron) sur la hauteur d'une marche.
Pour un limon à crémaillère (hauteur de marche x le Giron) tu relies le bas de la marche au fond du Giron et tu obtiens l'inclinaison du limon. Tu ajoutes ensuite 150 MM au fond de l'entaille parallèle à l'inclinaison et tu obtiens ton calibre qui coulisse sur le dessous du limon.
Bonsoir, trés belle prestation et beau travail, je dois réaliser un escalier du même genre mais comment calculer et surtout le type de bois préconiser, merci de me venir en aide.
Robin
Bonsoir robinrobin. Je vous conseille Premièrement de consulter le traité de sylvainlefrancomtois afin de vous familiariser avec la terminologie, la conception mais aussi le calcul. Il est remarquable et très accessible aux non-initiés avec beaucoup d'illustrations. Je pourrai ensuite vous donner un coup de pouce pour la réalisation de votre escalier
.
Bonne lecture, Ardennais.
Traité escalier
Merci pour votre réponse je vais m'y conformer.
Bonne soirée. Robin
Bonjour,
Quelle est la section du limon central du coup ?
Bonjour, 160 mm.
il s'agit de cette distance ?
Non, l'épaisseur du limon.
