Une copine (membre du forum l'air du fil) m'a demandé si je pouvais lui fabriquer un support pour ses bobines.
De fil en aiguille, dans la discussion, on a décidé d'en faire deux : un pour les bobines et l'autre pour les cônes.
Mine de rien, ce genre de réalisation demande pas mal de calculs pour trouver les justes proportions en fonction du nombre de bobines que l'on veut pouvoir y mettre.
Pour le coup, le support de bobines de Copolo m'a bien aidé, tout comme le plan qu'il a publié.
Donc fort logiquement, si le portes bobine ressemble à une bobine, le porte cônes ressemble à un cône.
La fabrication :

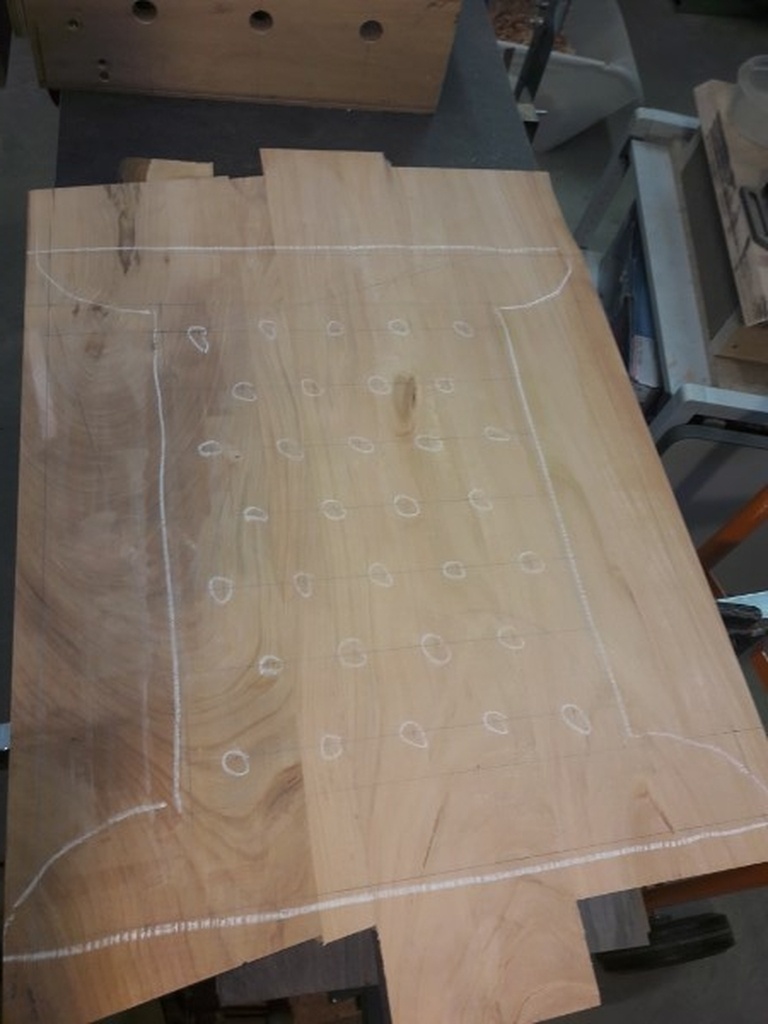

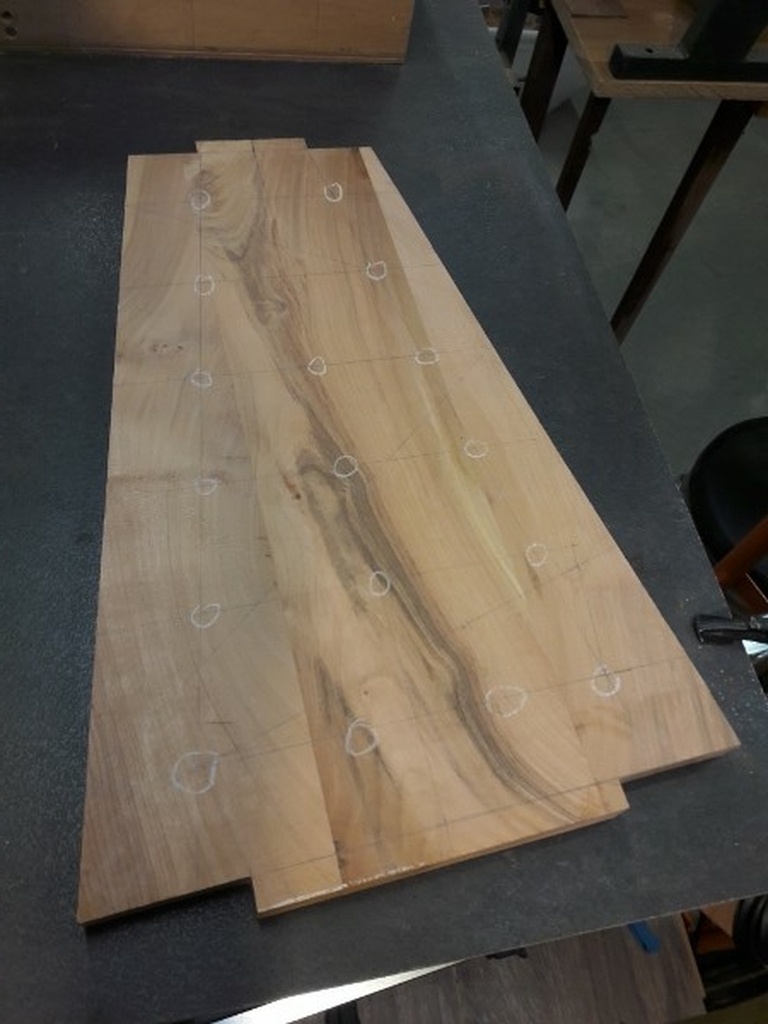

Assemblages de panneaux

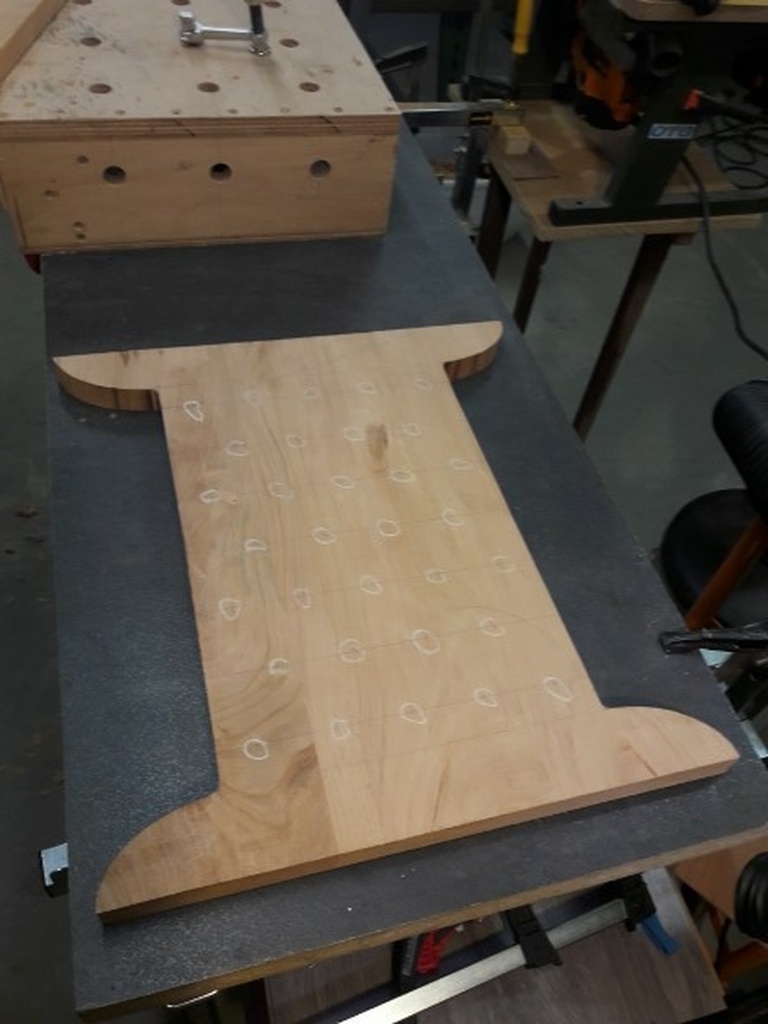

Détourage

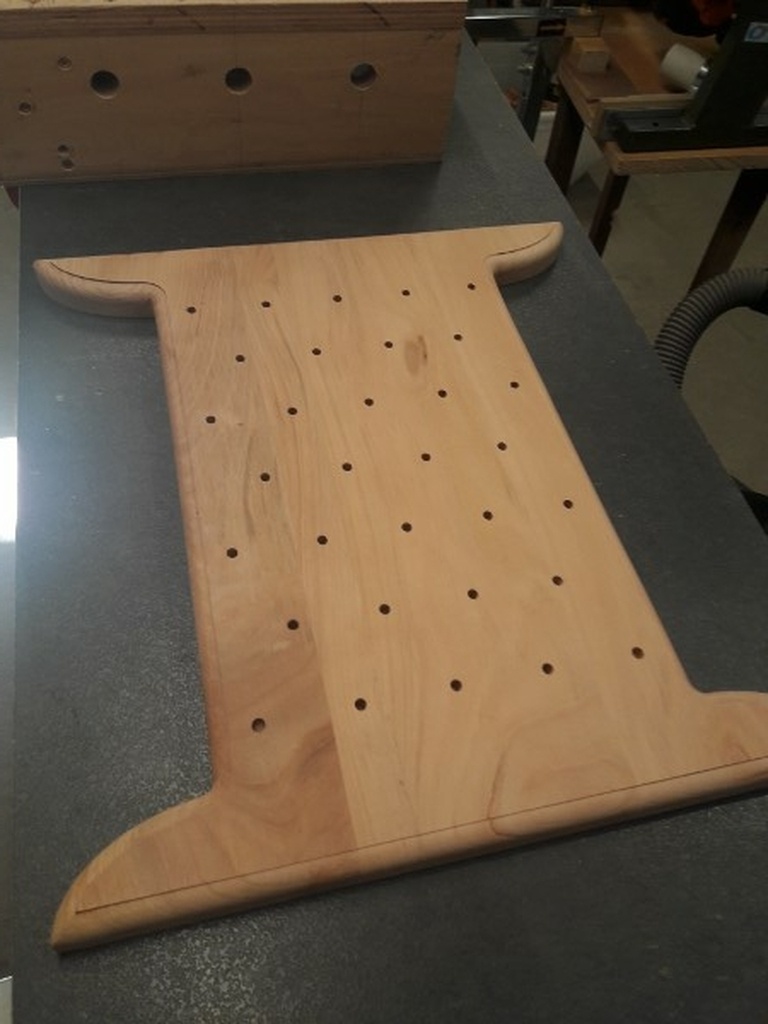

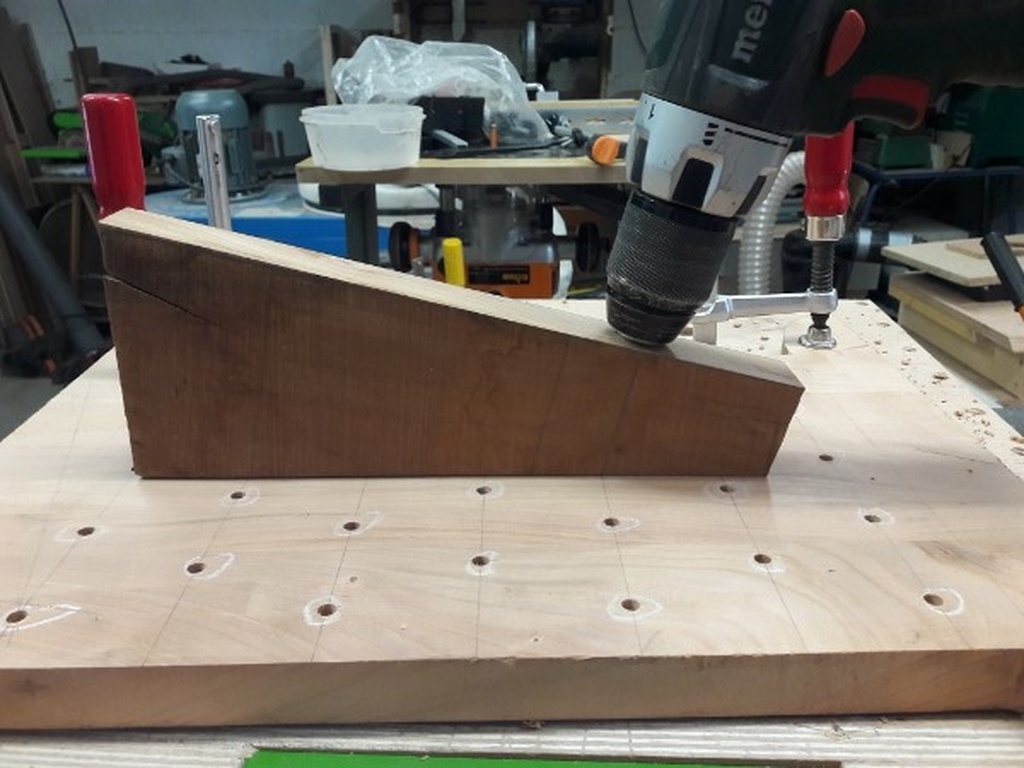

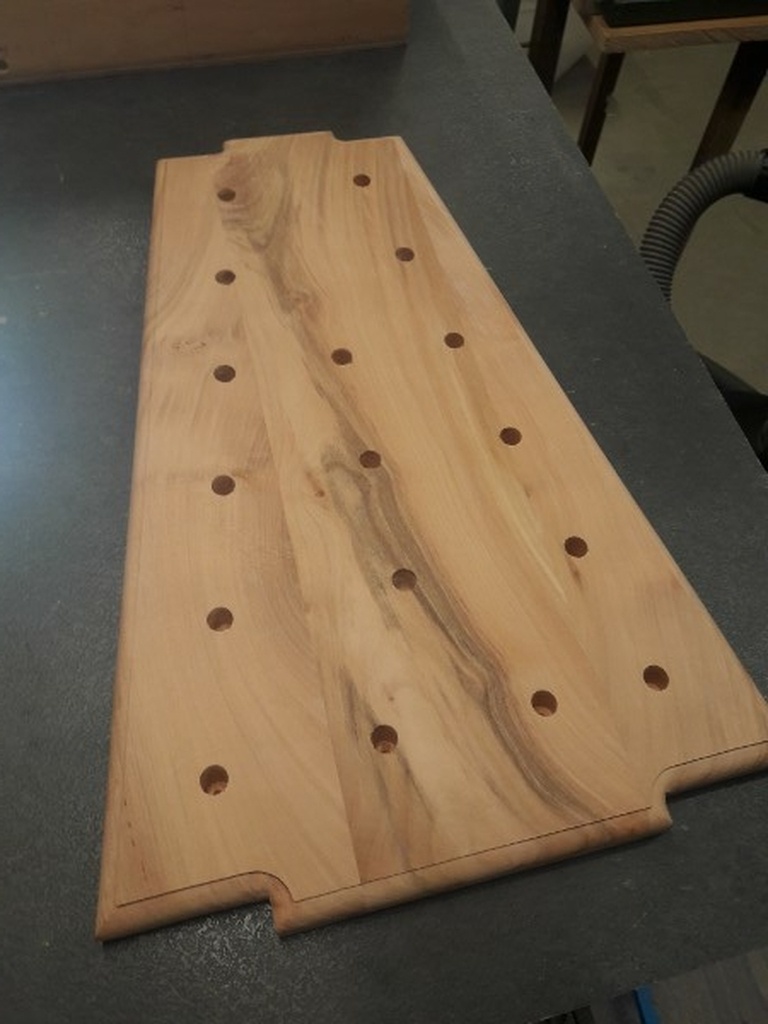

Perçage des trous avec un angle de 15° à l'aide d'un gabarit ad hoc

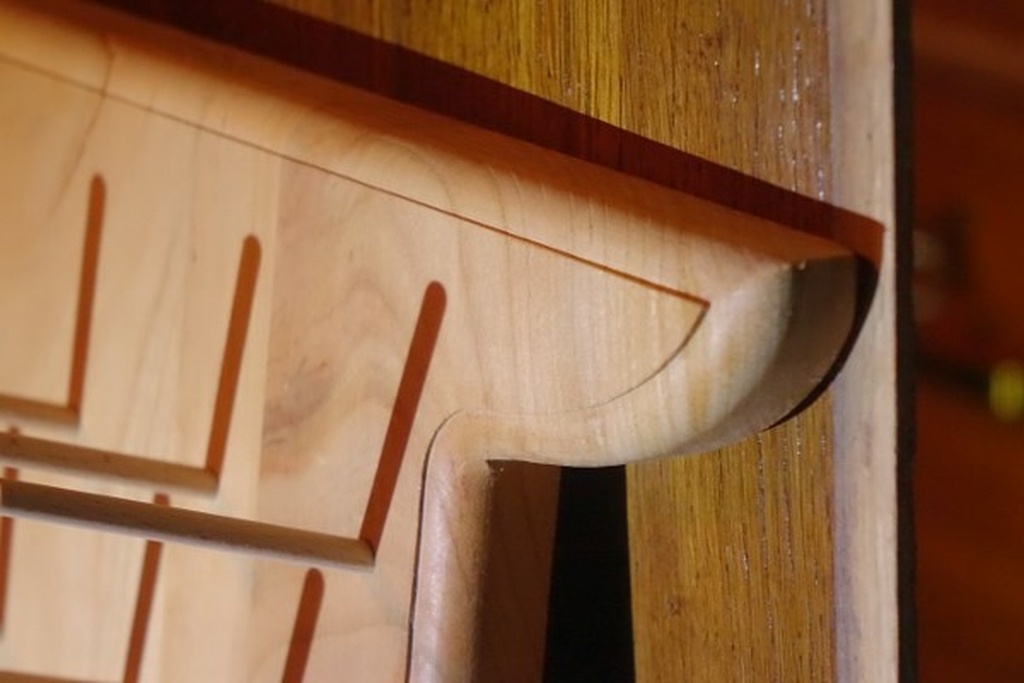

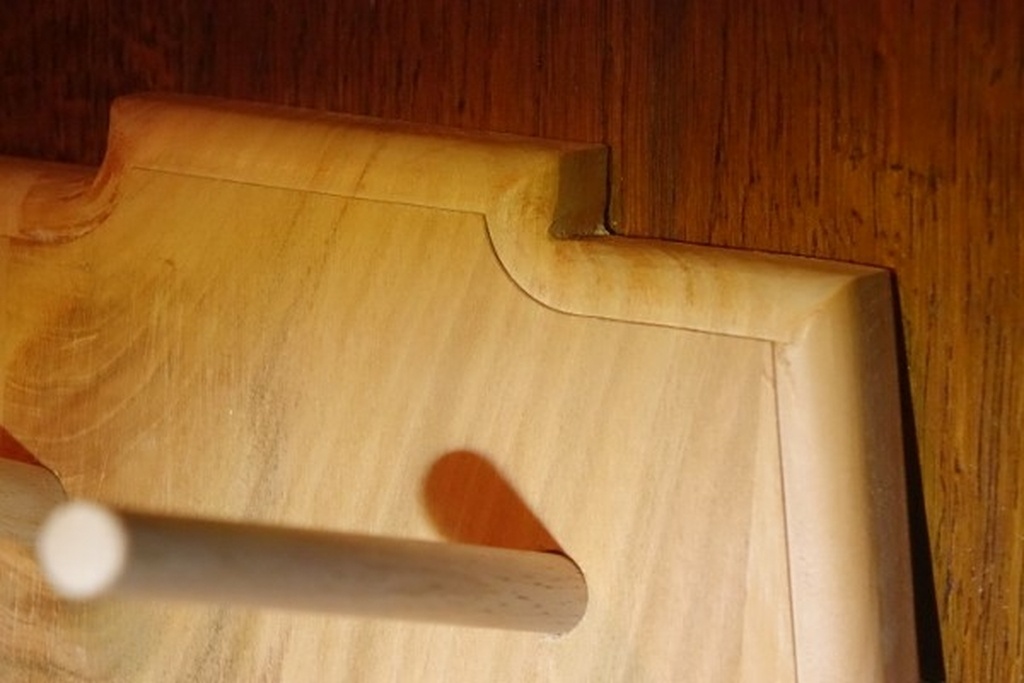

Moulurage : 1/4 de rond avec carré de 2 mm

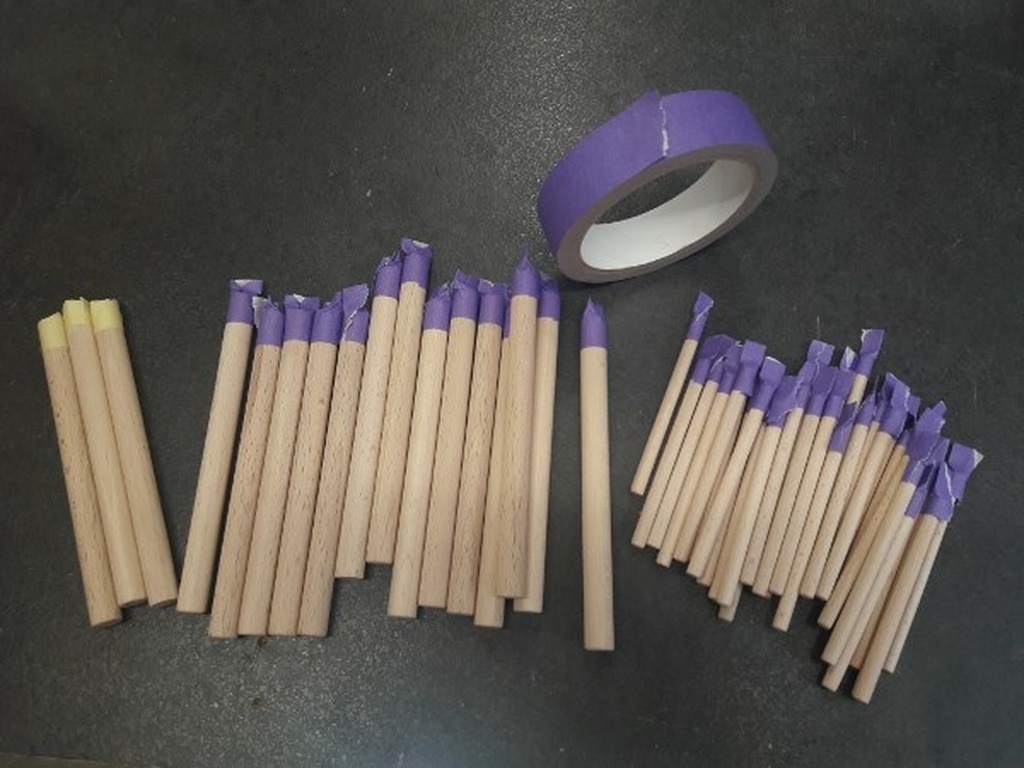

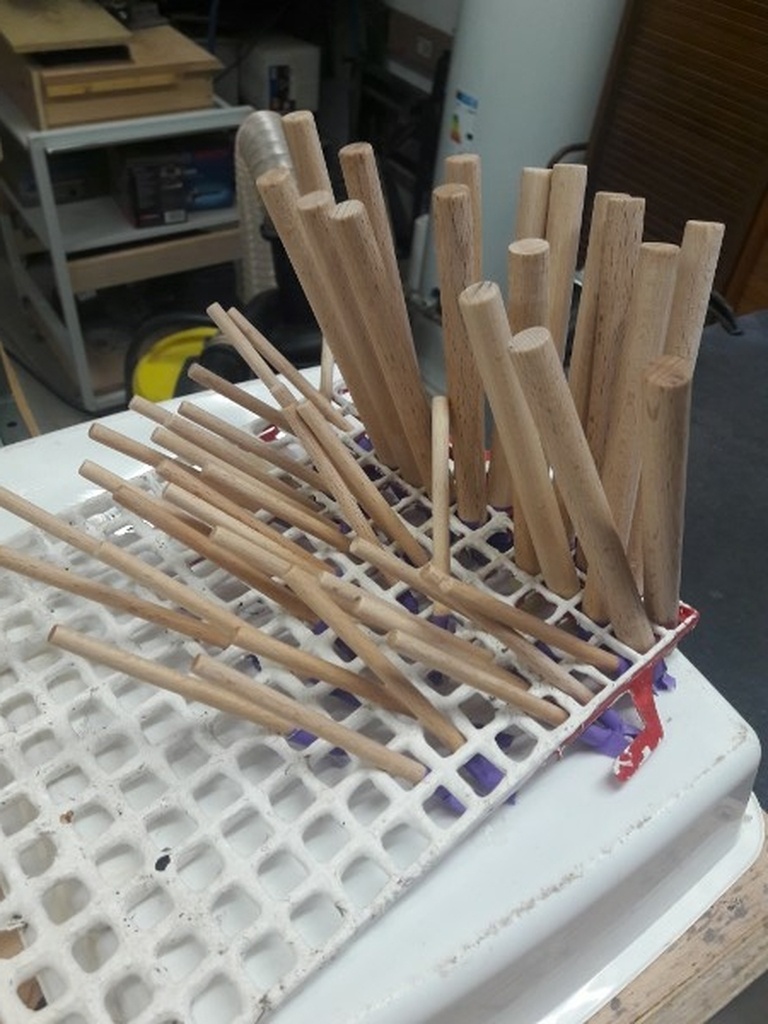

Scotch de masquage sur les tourillons pour éviter que la finition aille sur le bout

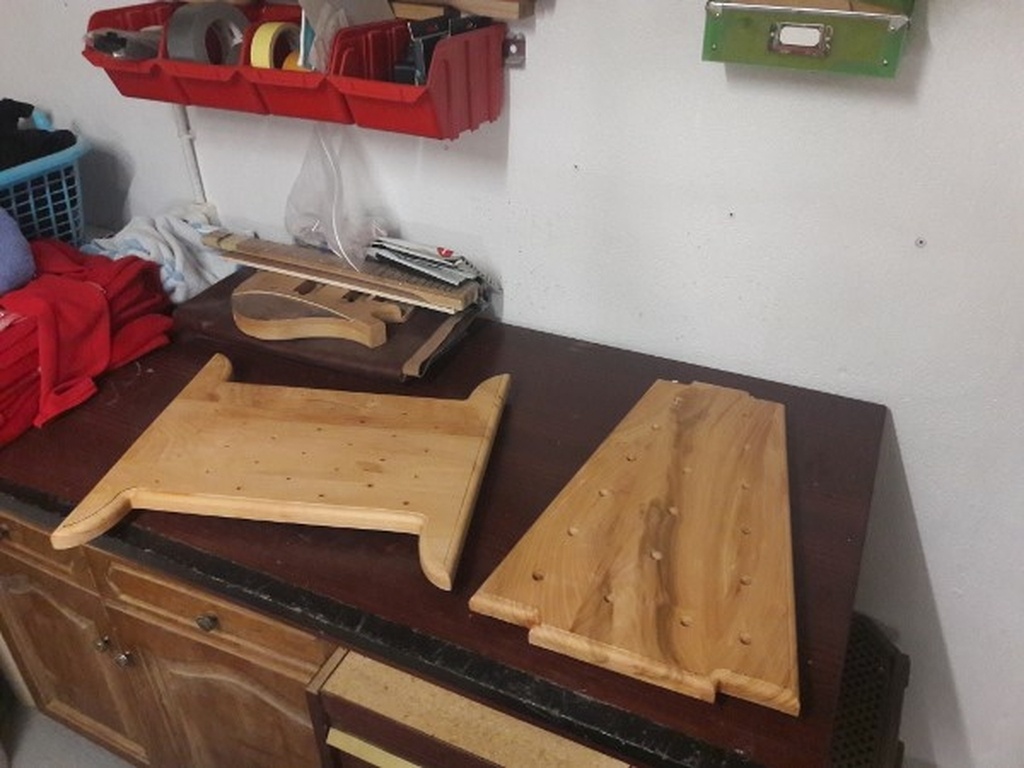

Cire antiquaire sur le tout

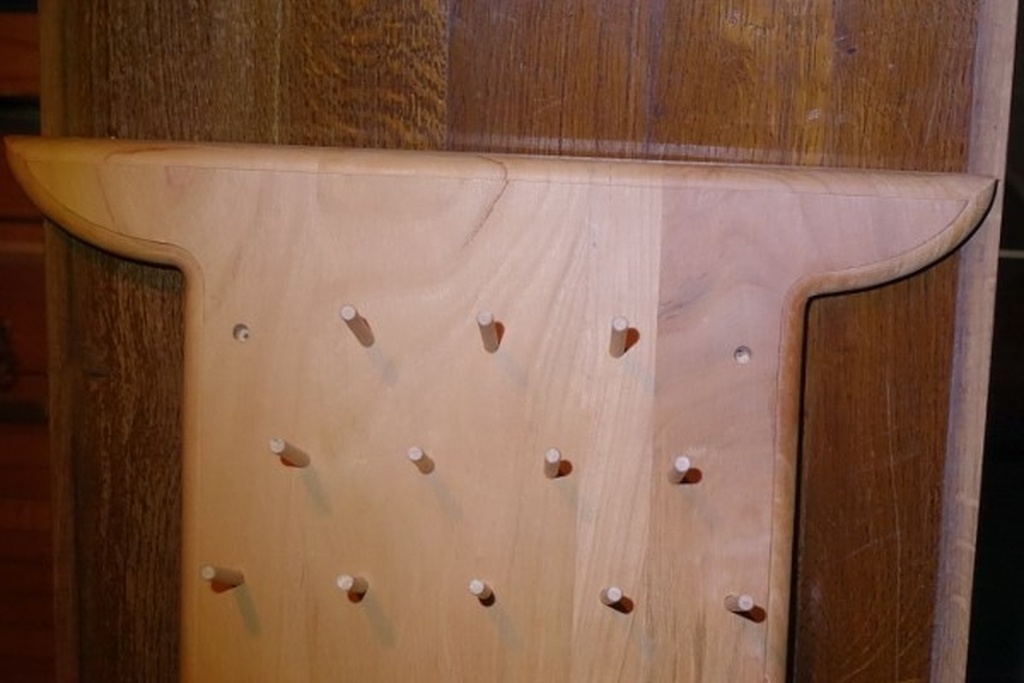

Collage des tourillons à l'exception de 3 sur chaque support : 2 en haut et 1 en bas

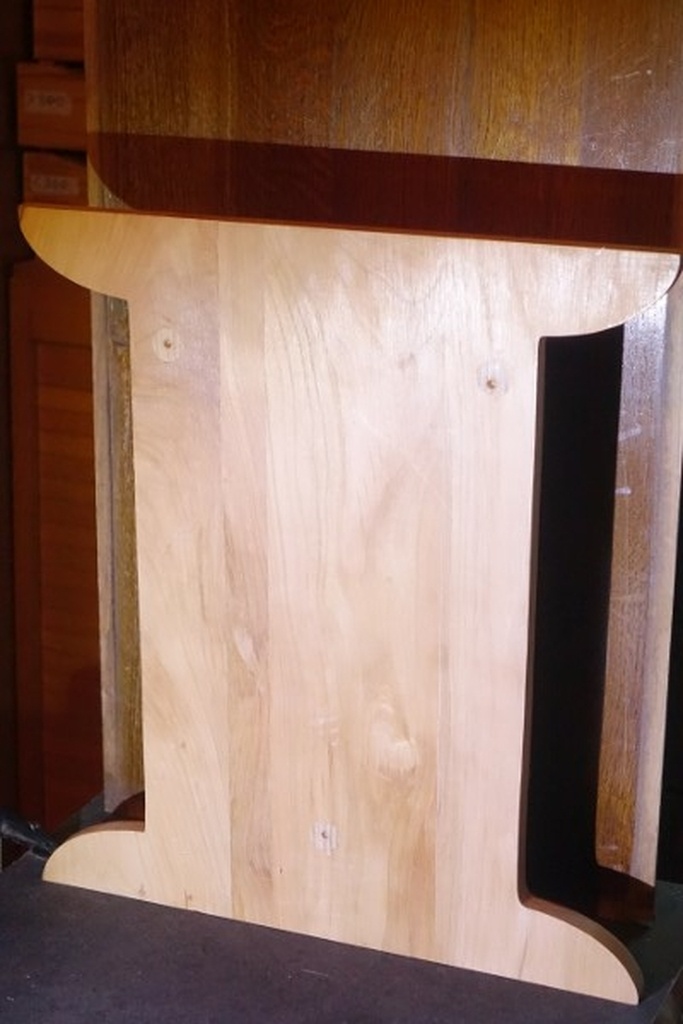

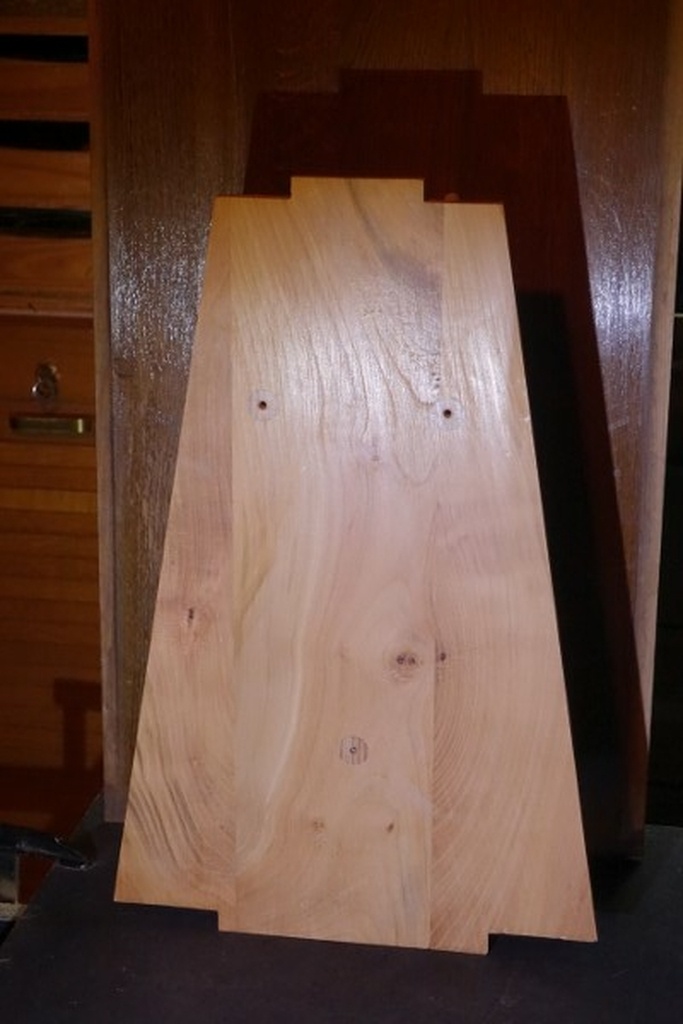

Le système d'accroche (et comment réparer une belle erreur).

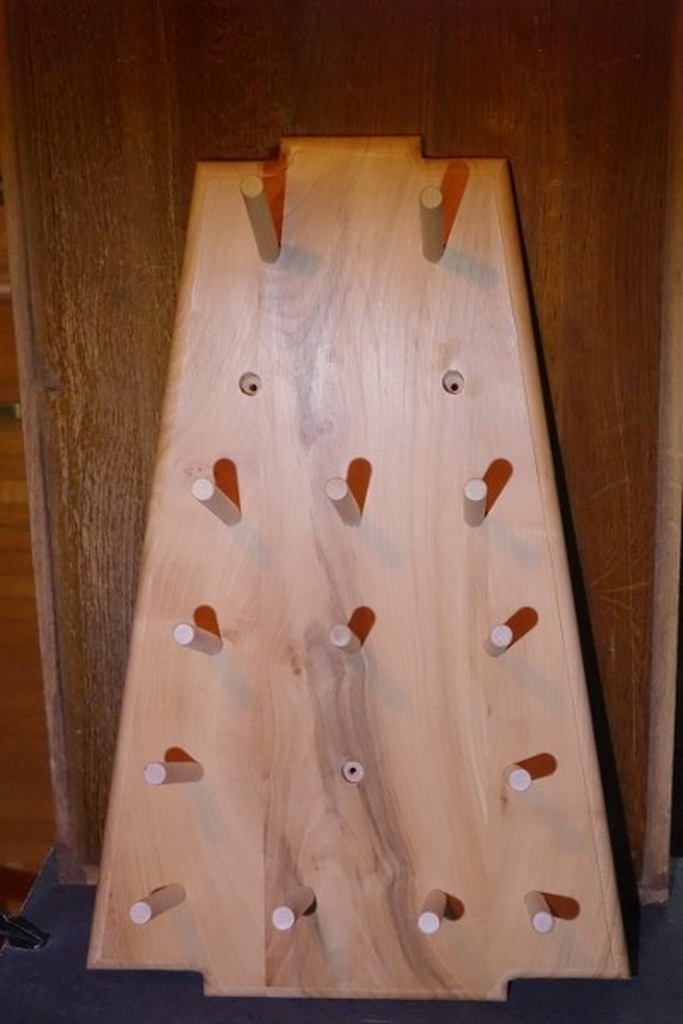

Donc si 3 tourillons ne sont pas collés, c'est pour permettre de visser à travers le panneau et de rajouter ensuite les tourillons pour masquer les vis.

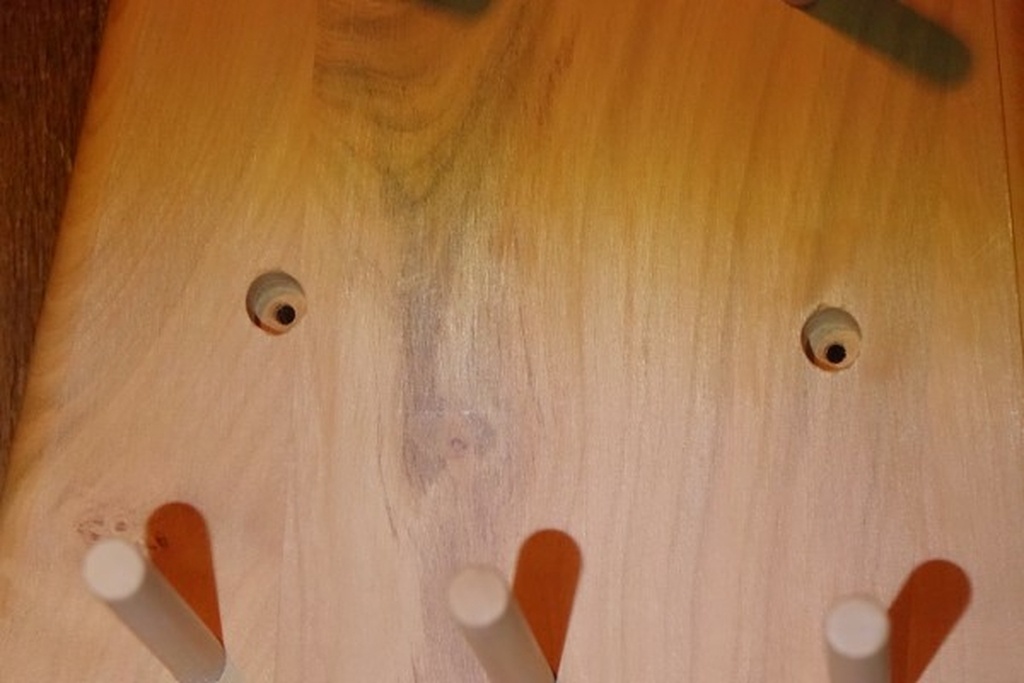

La belle erreur : Après avoir percé tous les trous borgnes, j'ai prolongés ceux prévus pour l’accroche en traversant le panneau. Mais, en faisant la prolongation au même diamètre de perçage, ça va être compliqué de faire tenir une vis dedans. Ayant légèrement chanfreiné le dos pour plus de propreté, en comblant avec un tourillon, ben c'est très moche.
La solution ?

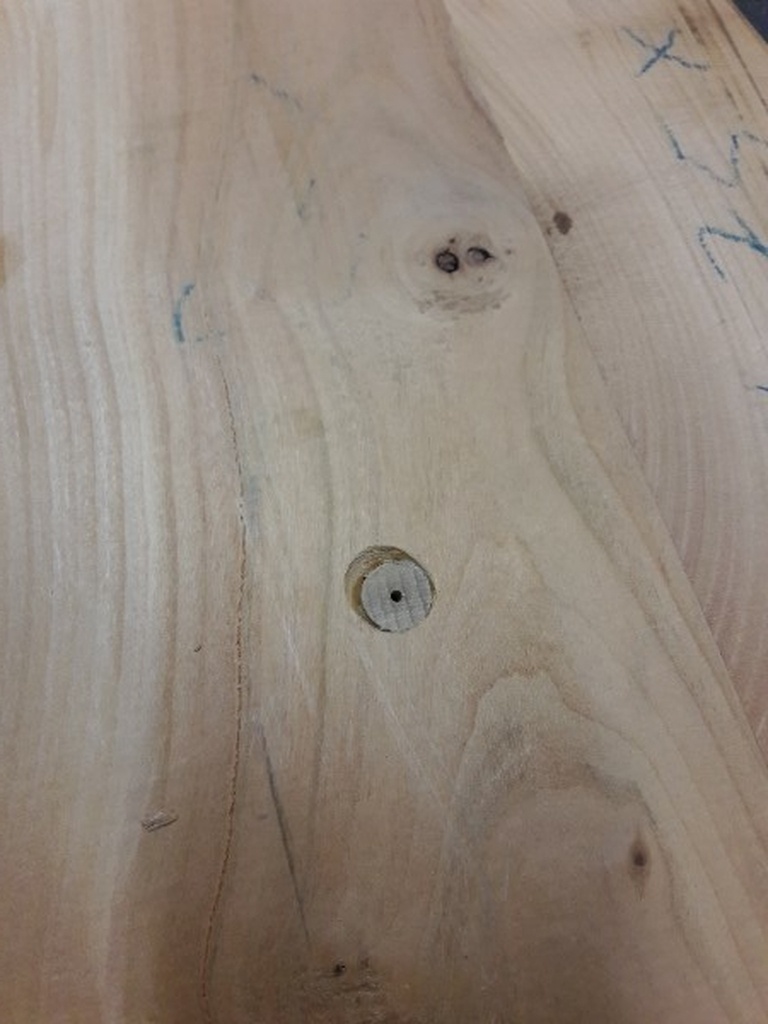

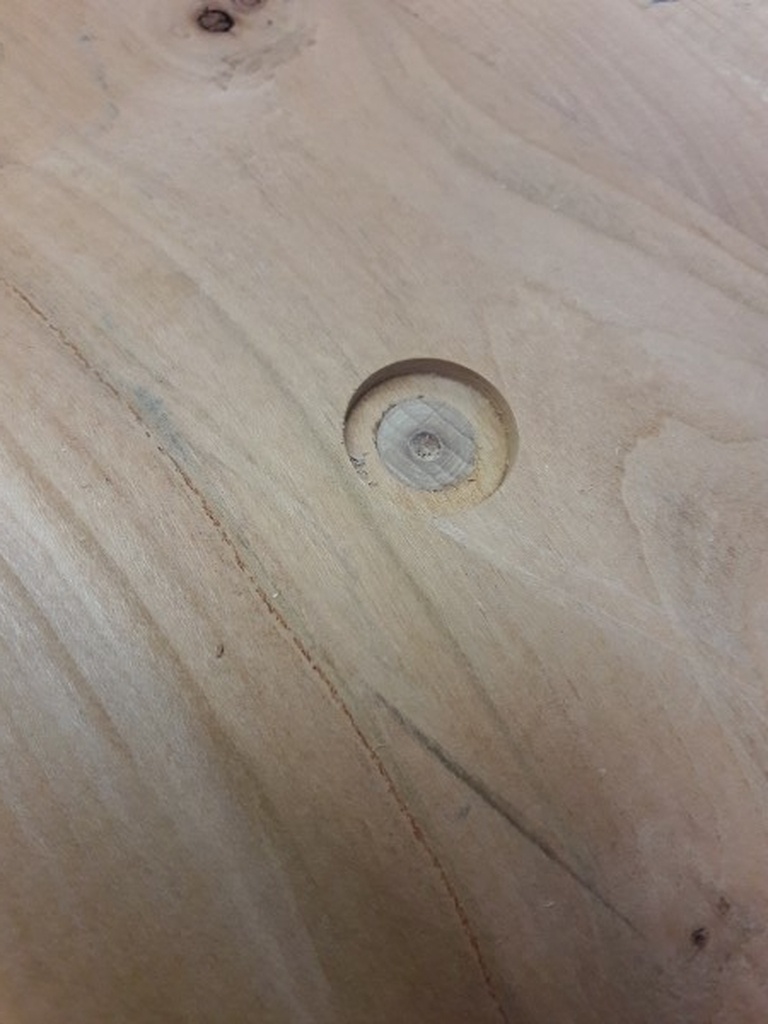

Coller un tourillon pour combler le trou

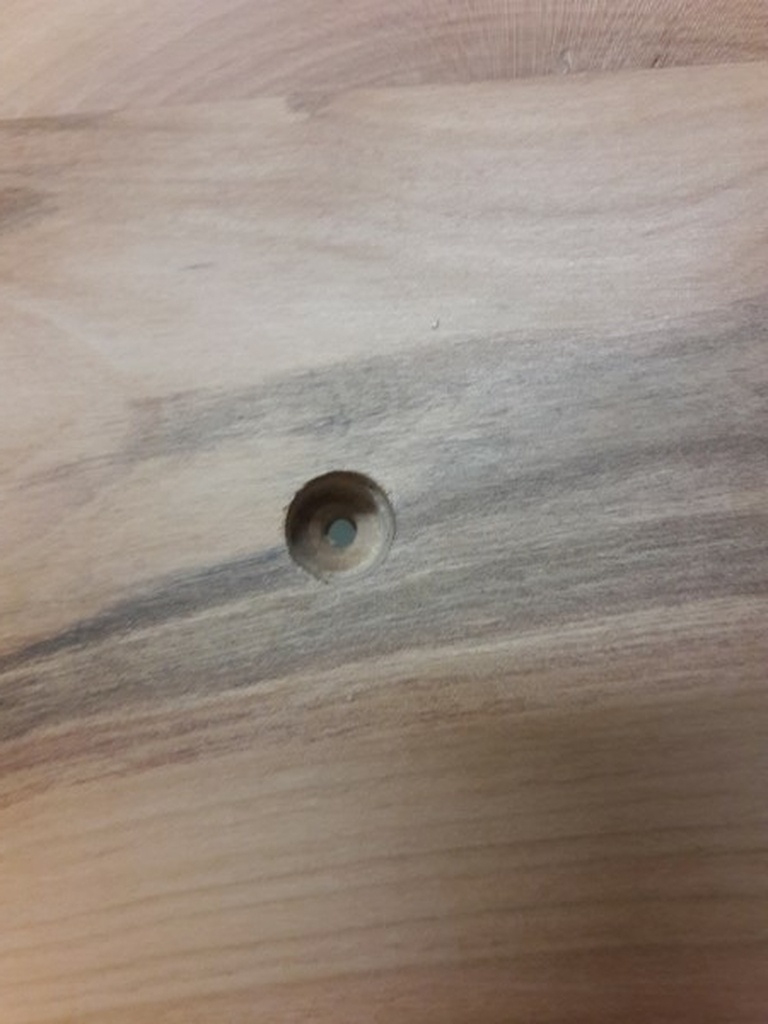

Percer (au bon diamètre cette fois ci) au centre de ce tourillon par le parement pour déterminer le centre du prochain fraisage

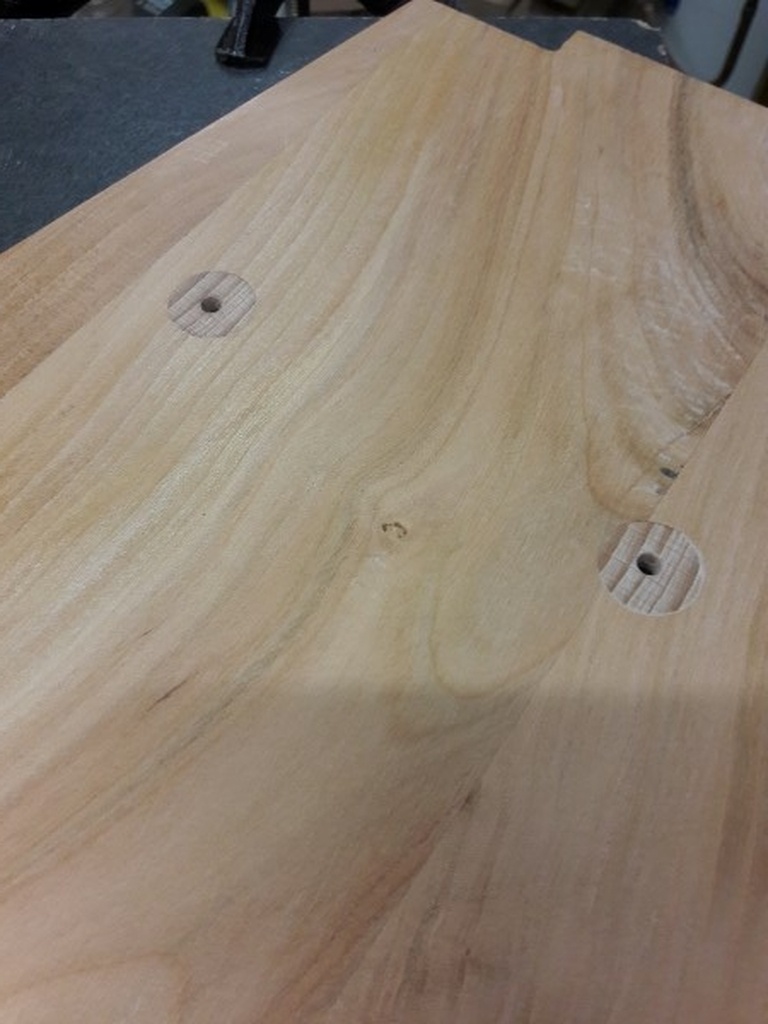

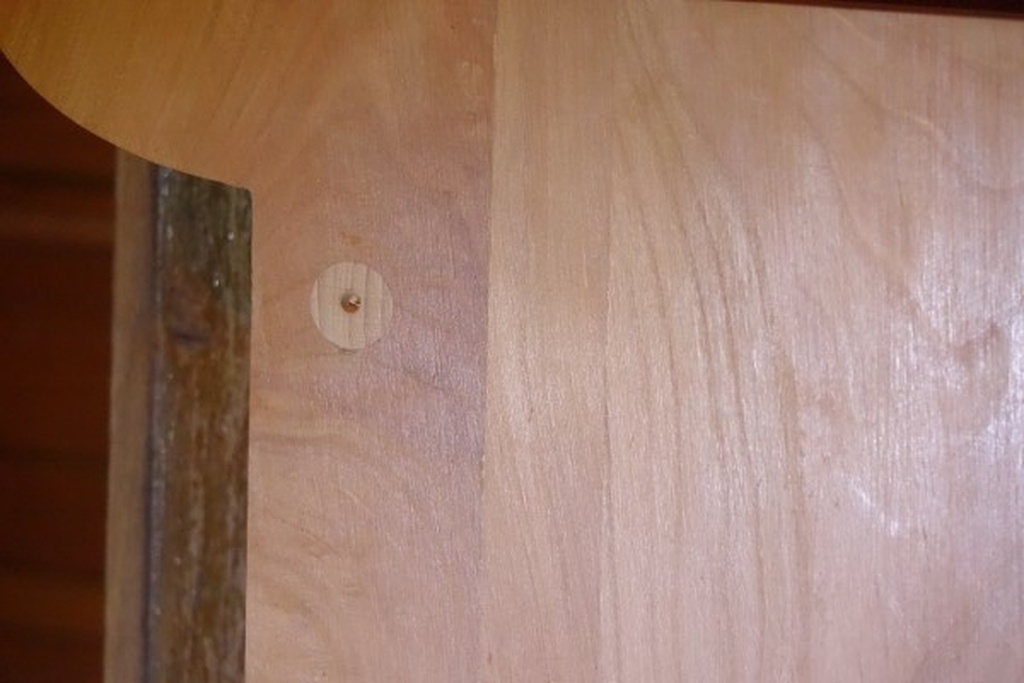

En contre-parement, faire une lamage à partir du centre retrouvé pour inclure un tourillon de plus fort diamètre
Repercer le gros tourillon, toujours au bon diamètre

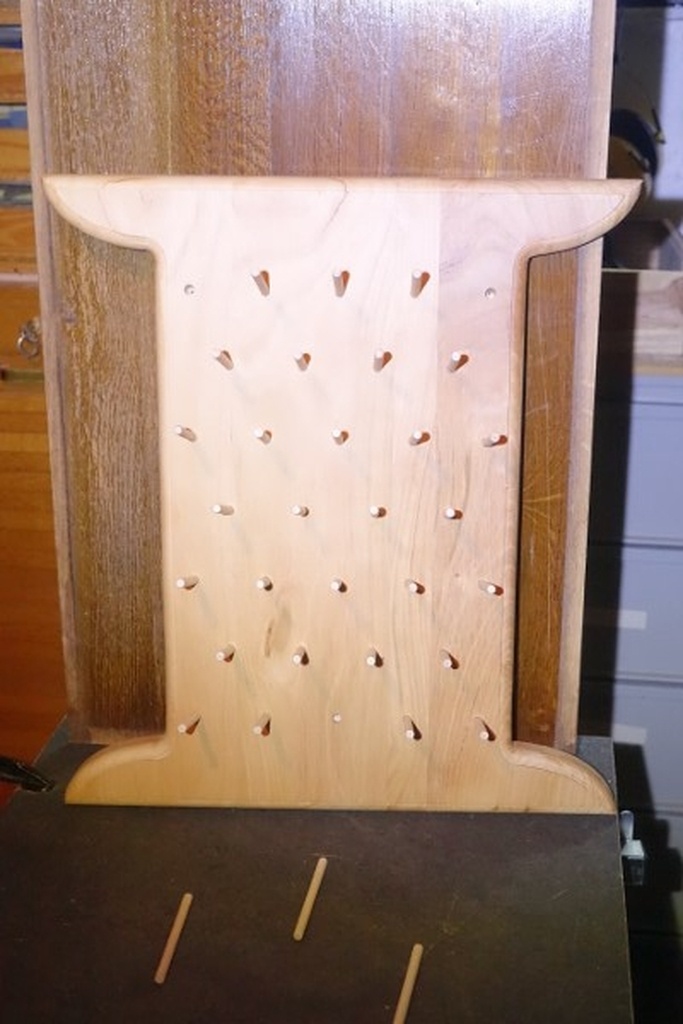

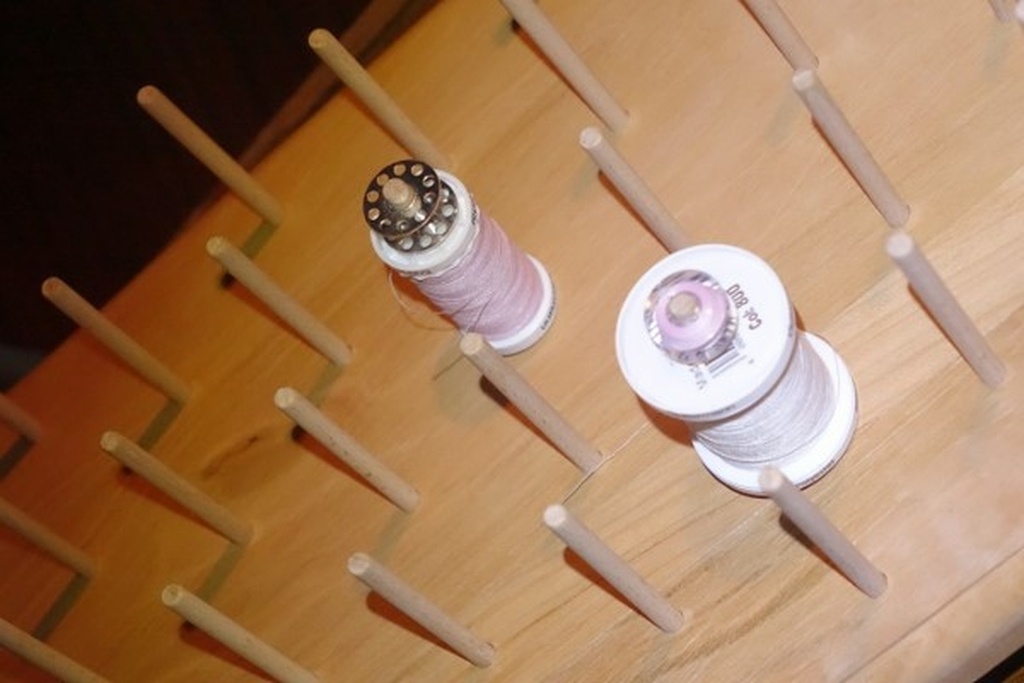

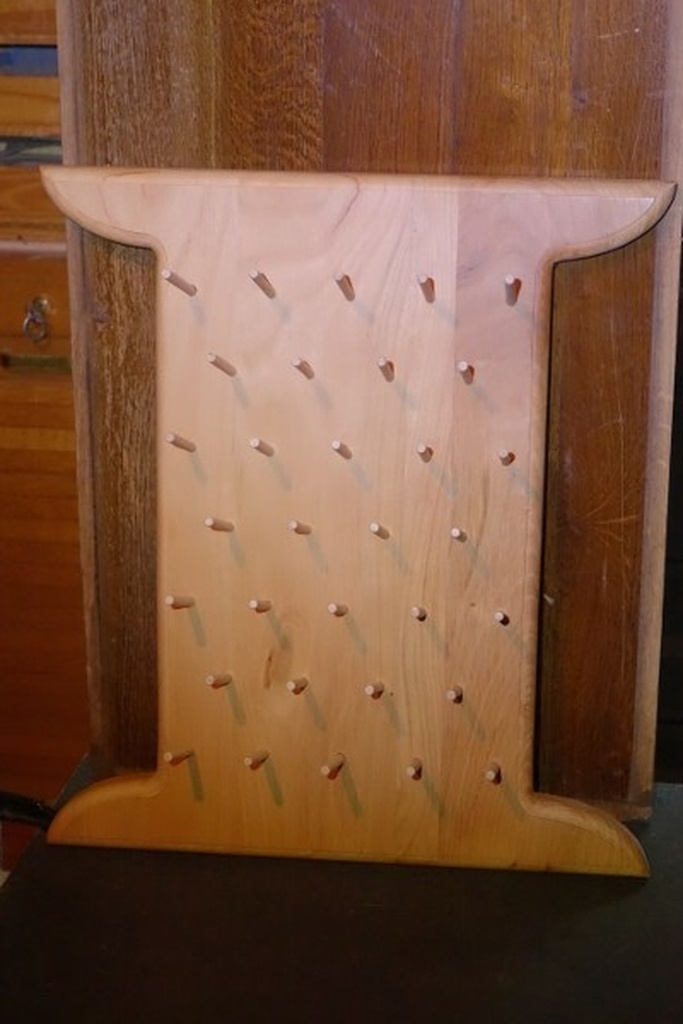

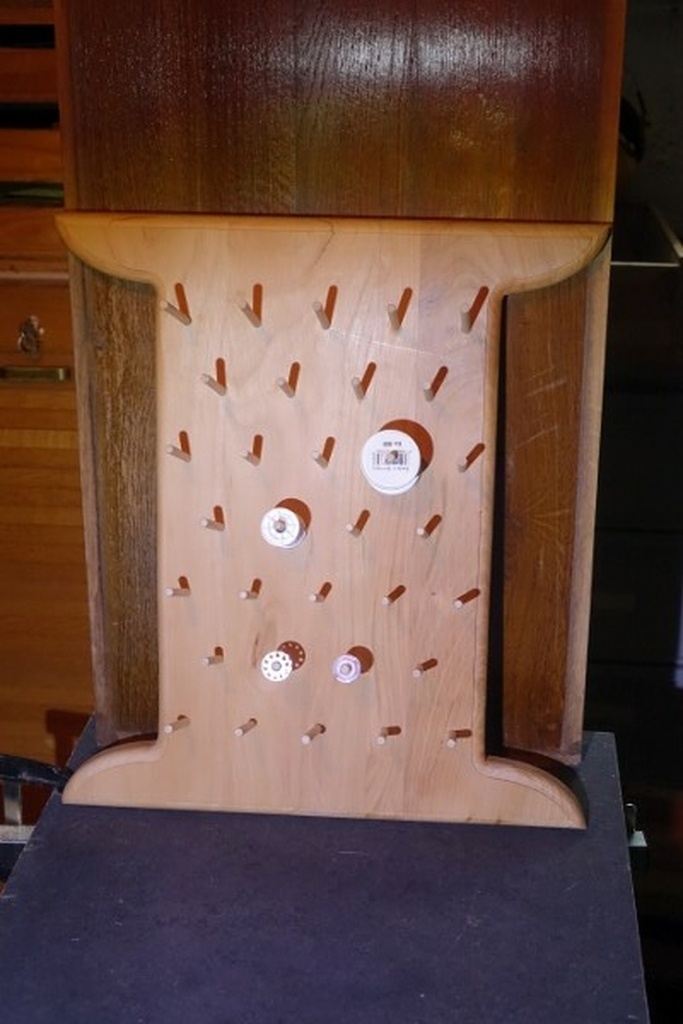

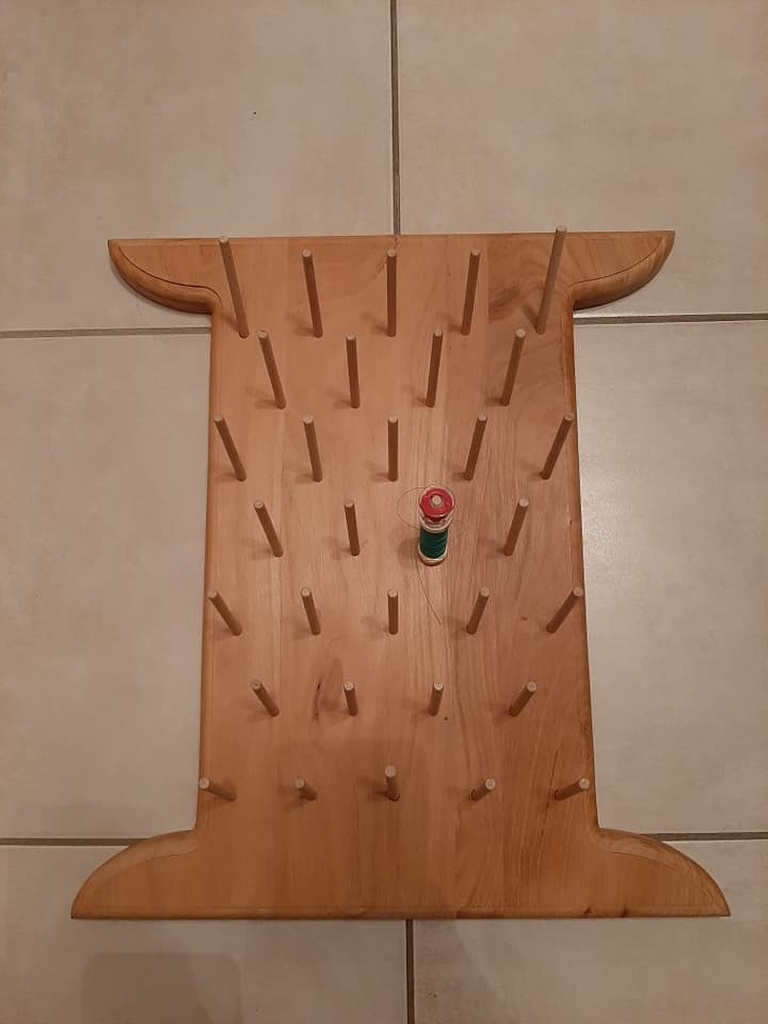

Le porte bobines est fini

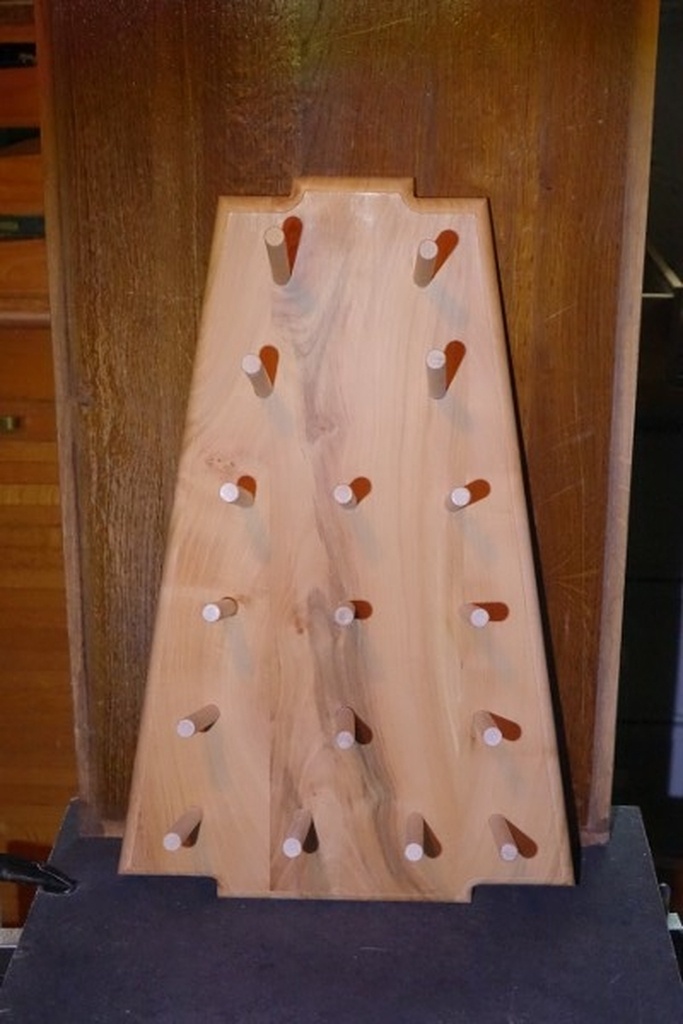

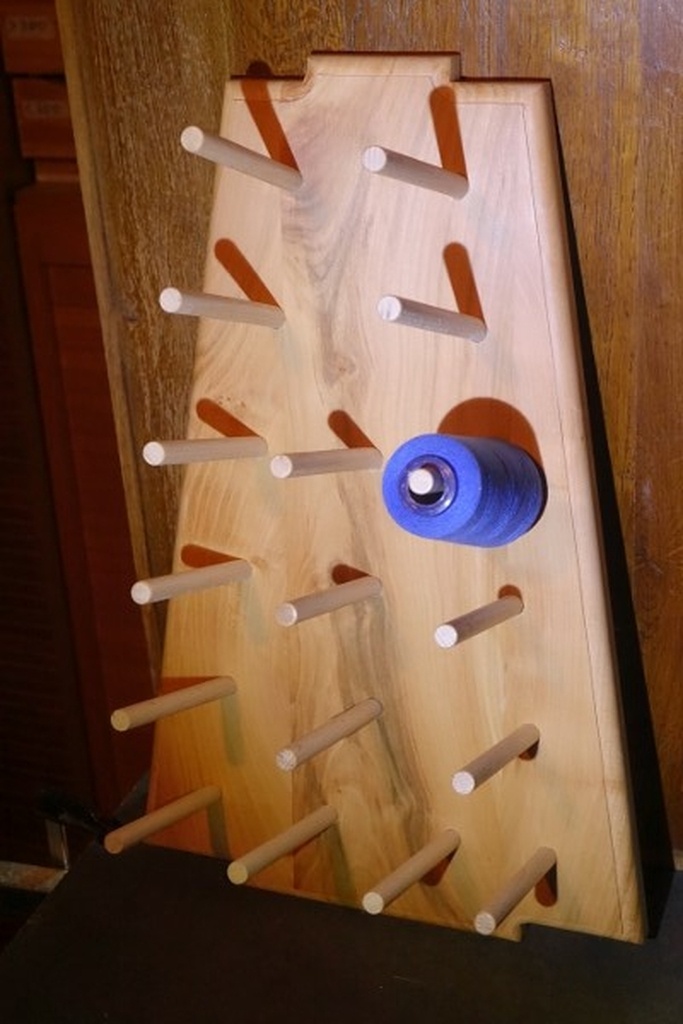

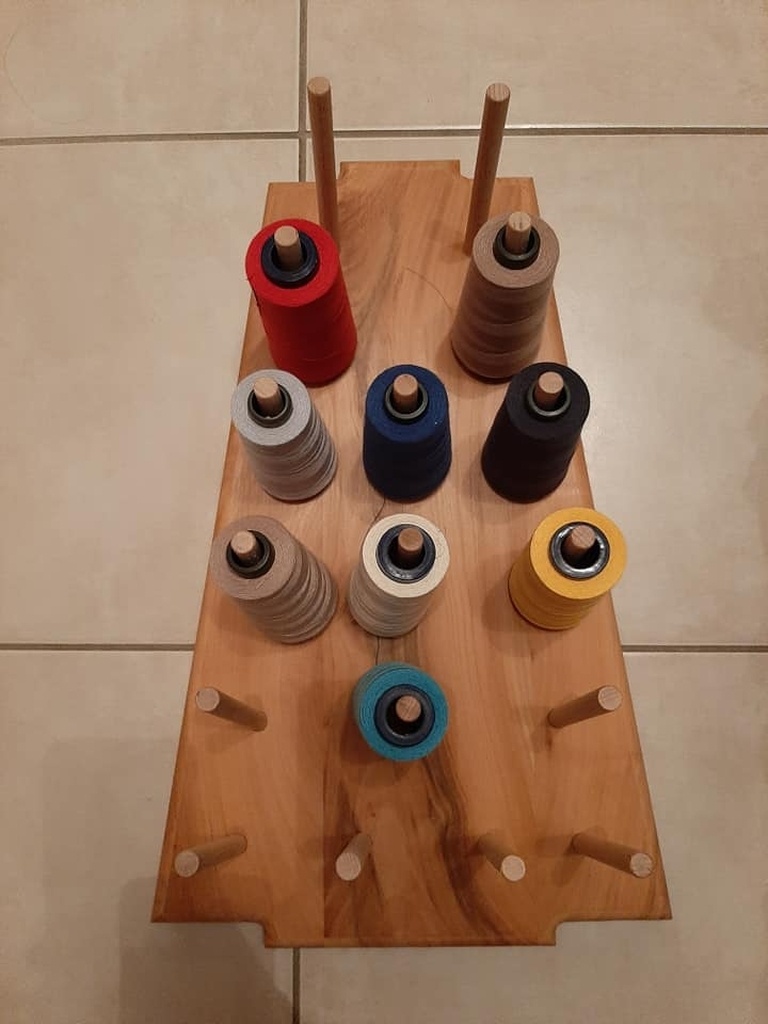

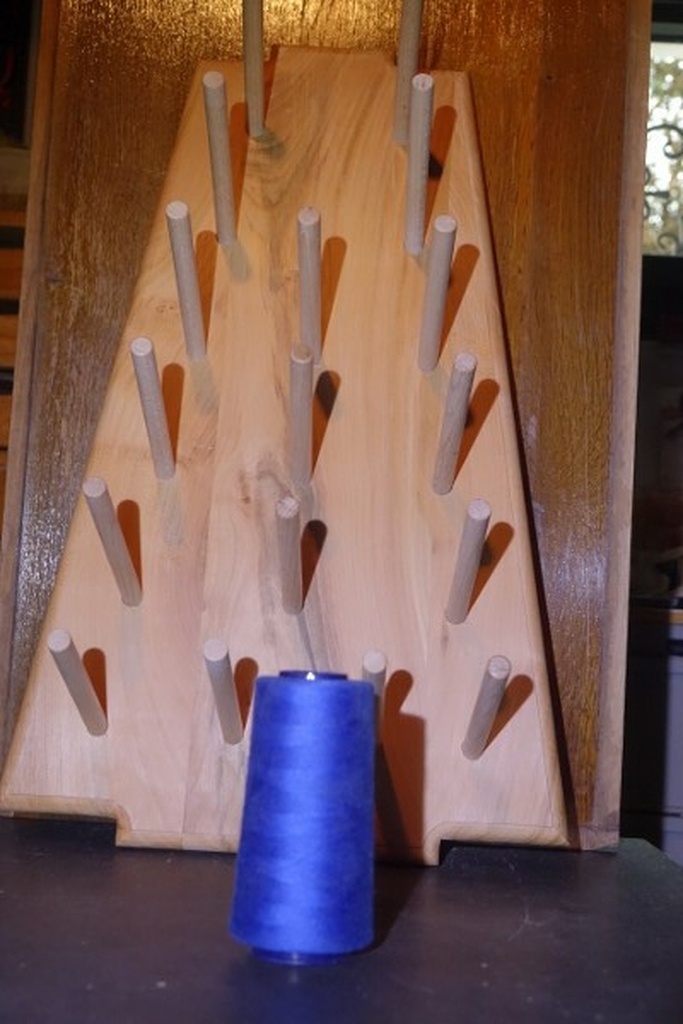

Le porte cônes est fini
Publications associées
Licence
Discussions
Bonjour,
il t'a donné du fil à retordre, mais c'est réussi.
Merci pour le pas à pas qui ne dit pas son nom.
Ah ah merci.
Disons que j'ai bien détaillé.
Excellent, je garde cela sous le coude (pas pour ma femme, car c'est moi qui fait la couture à la maison!).
J'essaierai de ne pas reproduire tes erreurs (car on apprends de ses erreurs, mais aussi de celle des autres, surtout quand ils ont l'honnêteté de l'expliquer comme toi!).
Bravo!
Ah c'est sûr que pour progresser, il faut bien observer. Soi et les autres.
Merci de ton commentaire.

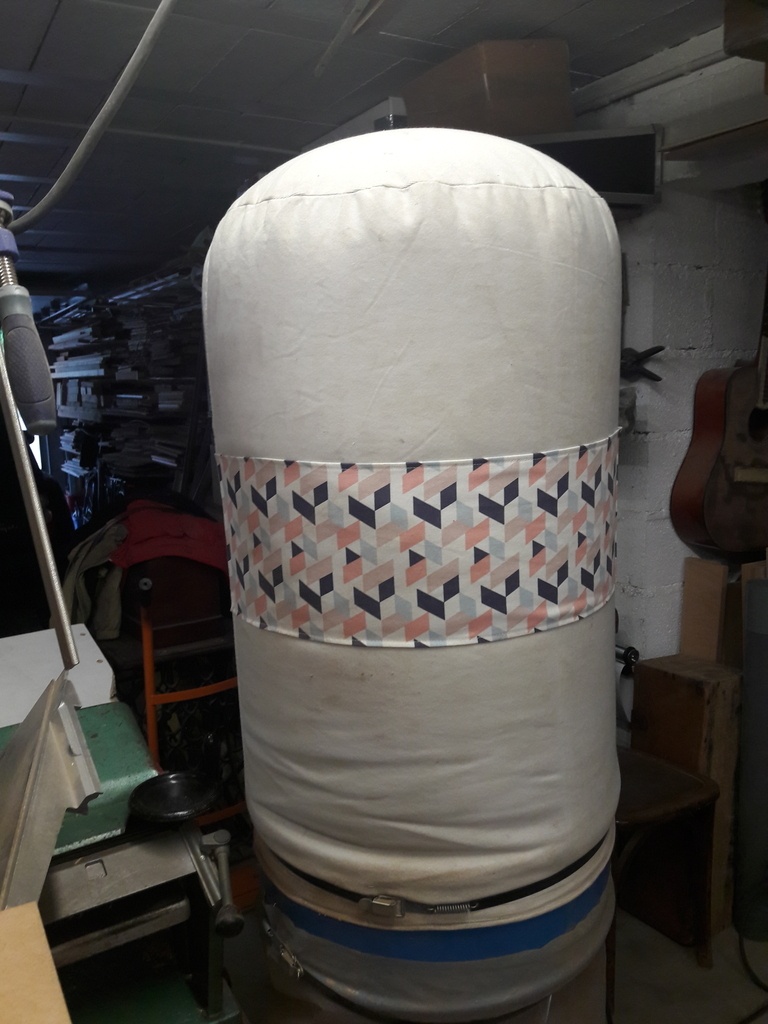

La copine en question m'a réparé le sac de l'aspi. C'est moi qui ai le plus beau !!
