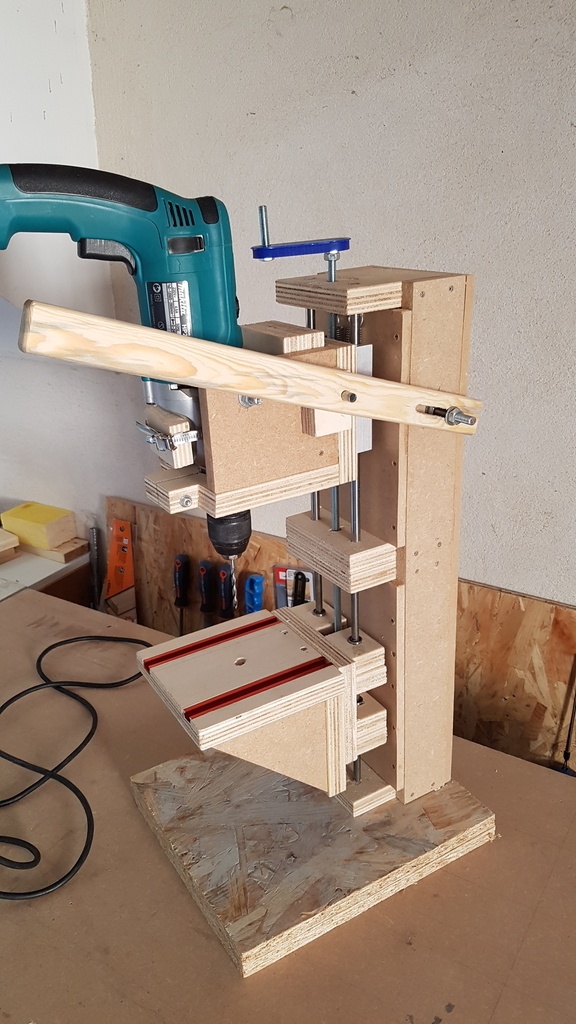

Je me suis fortement inspiré de la perceuse à colonne de ce youtubeur youtube.com/wa...mwDg&t=227s.

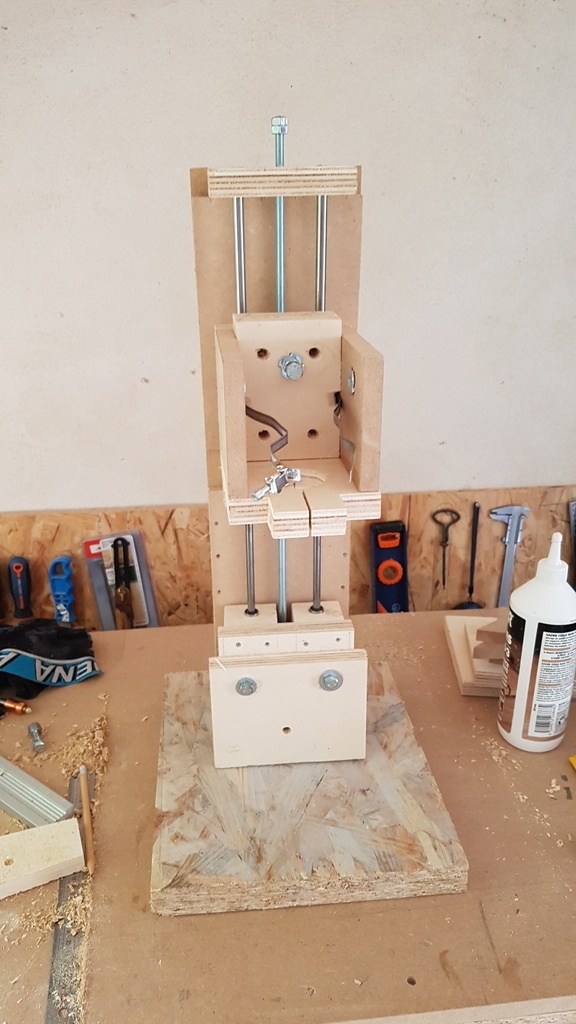

Elle est composée de CP de 22mm, MDF de 15mm et 10mm.

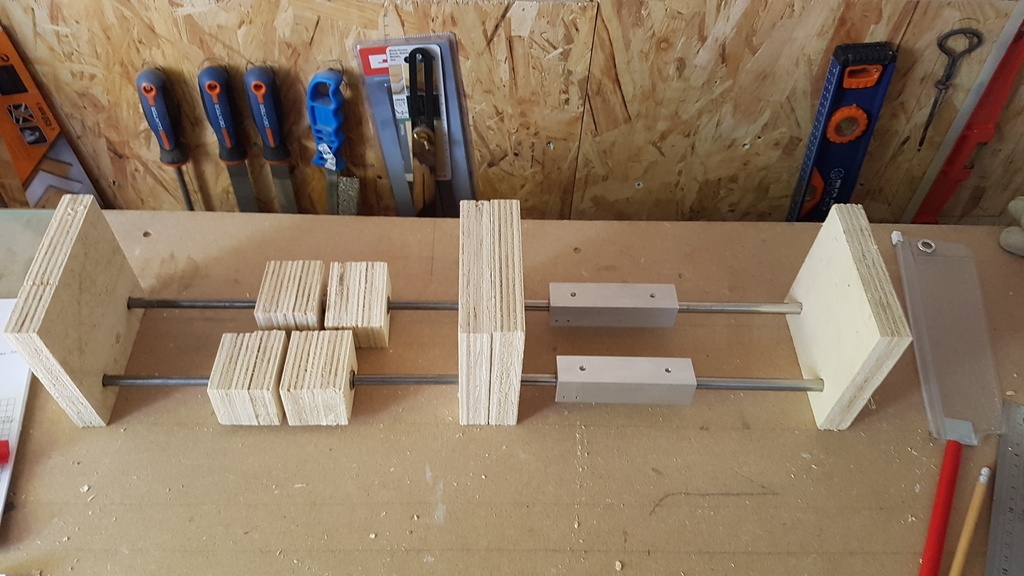

J'ai récupéré les axes de 8mm de diamètre et roulements à bille d'une ancienne imprimante 3D pour la partie plateau.
Les axes de la partie perceuse ont été récupéré sur une machine de laboratoire.
Le reste de la quincaillerie est classique, tige filetée de 8mm, écrou à enfoncer, manchon à visser.
Pour la manivelle du plateau je me suis fait plaisir, je l'ai imprimé en 3D.
Pour ceux qui veulent se lancer dans la fabrication de ce type. Je vous conseil de prendre des axes de 12mm de diamètre si vous la séparer en deux comme moi.
En 8mm ça a tendance à fléchir un peu.
Publications associées
Licence
Autres créations de
Luc91
Voir aussi
Discussions
bien vue !!
Bonne idée et bon bricolage, mais j'ai peur que les tiges ne soient un peu fines, pas assez rigides. A voir à l'utilisation.
Les tiges pour la perceuse ça passe encore. Mais les tiges du bas sont trop fine en effet. Je pense mettre un serre-joint pour les contraindre.
Après c'est que de la récup donc je suis assez satisfait de la précision et de son utilisation.
bien pensé et bonne idée comme quoi avec de l imagination on peut faire beaucoup chose
Salut a toi ..il se trouve que j'ai deja une perçeuse a colonne sans la perçeuse..juste le support et je voudrais pouvoir monter solidement ma vieille perçeuse Black et Dekker ..Qui n'a pas vraiment de bague et donc le diametre est trop petit pour s'adapter au trou sur la structure existante...Ouais ,peut-être pas très clair ...en bref, j'aimerais bien mieux voir comment tu bloque ta perçeuse(qui est une sosie de la mienne.)sur la structure ...Ou si pas photos,m'expliquer ...suis un technicien,alors je devrais pouvoir comprendre ...Merci a toi ..
Patrick.
Bonjour Patrick,

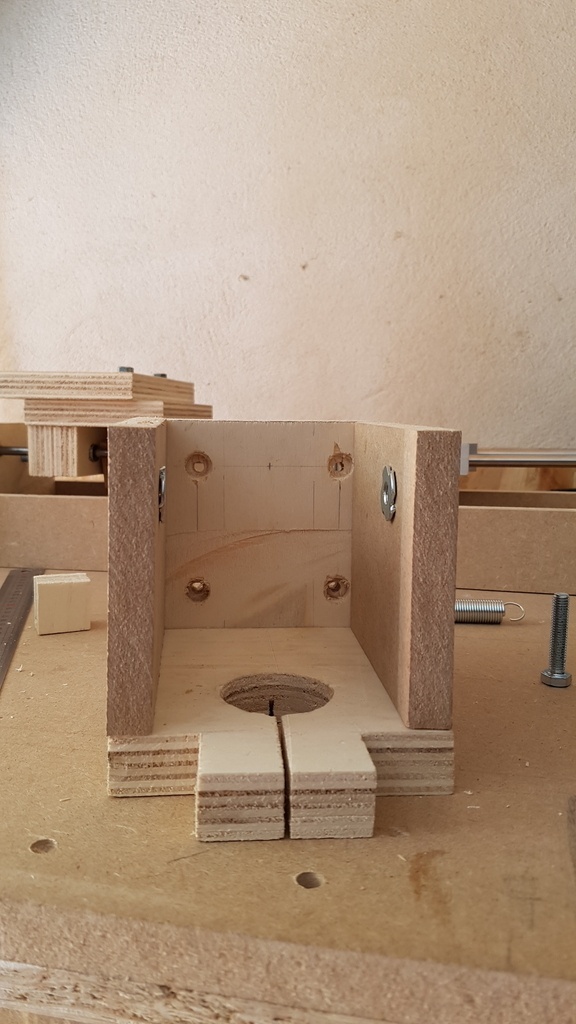

il faut faire un trou du même diamètre que ta perceuse et créer une fente pour permettre au bois de plier pour serrer une 1er fois la perceuse. Ensuite il y a les écrous de chaque coté pour régler la perceuse.
Mais le plus simple c'est d'allé voir la vidéo du youtubeur qui l'a fait youtube.com/wa...mwDg&t=227s.
Moi je m'y suis repris à 3 fois pour trouver la bonne forme.
Met une photo de ta perceuse pour que je me rends compte de voir comment l'adapter à ta perceuse.

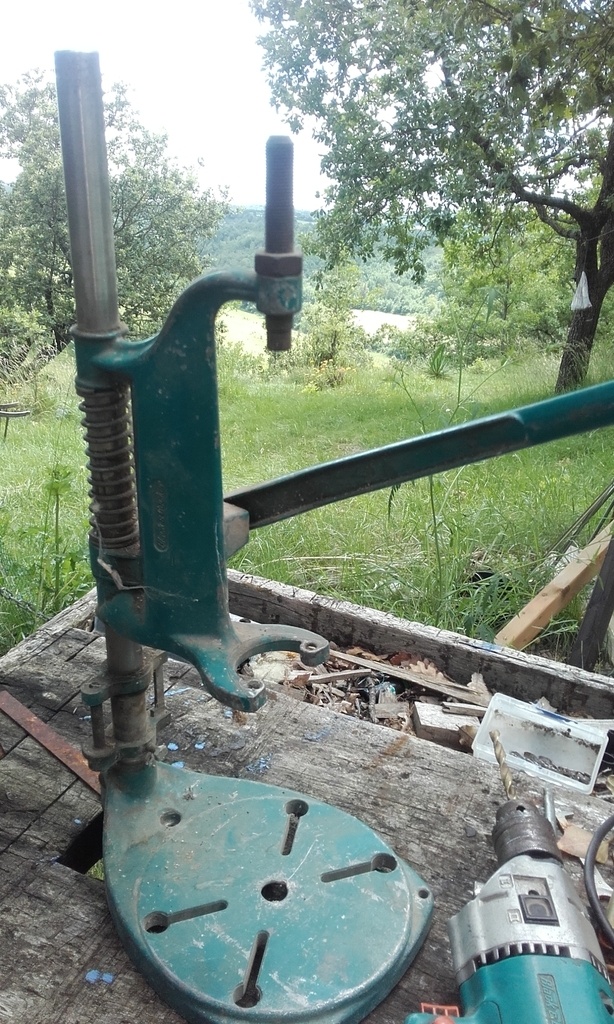

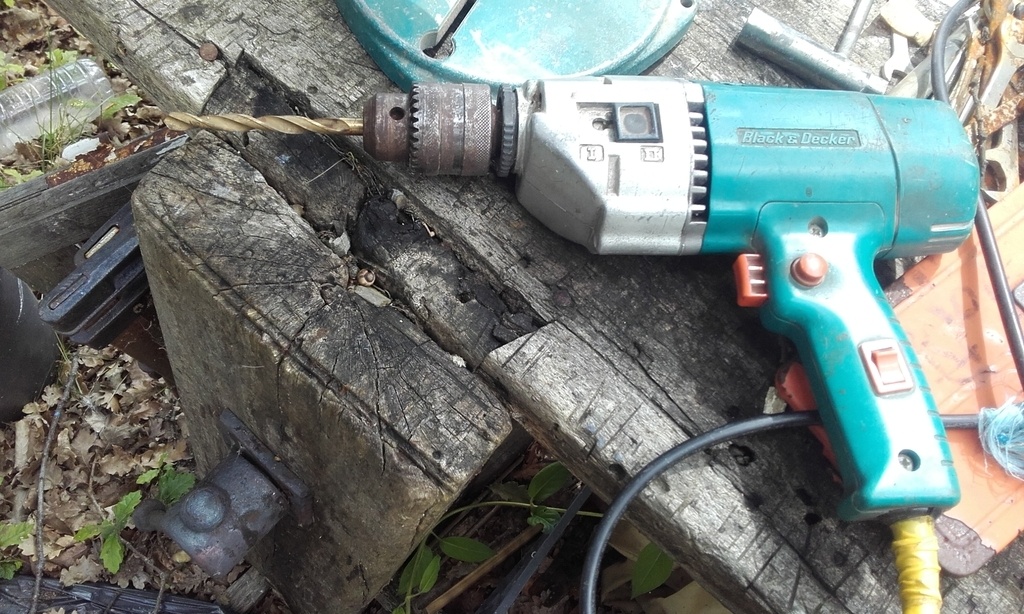

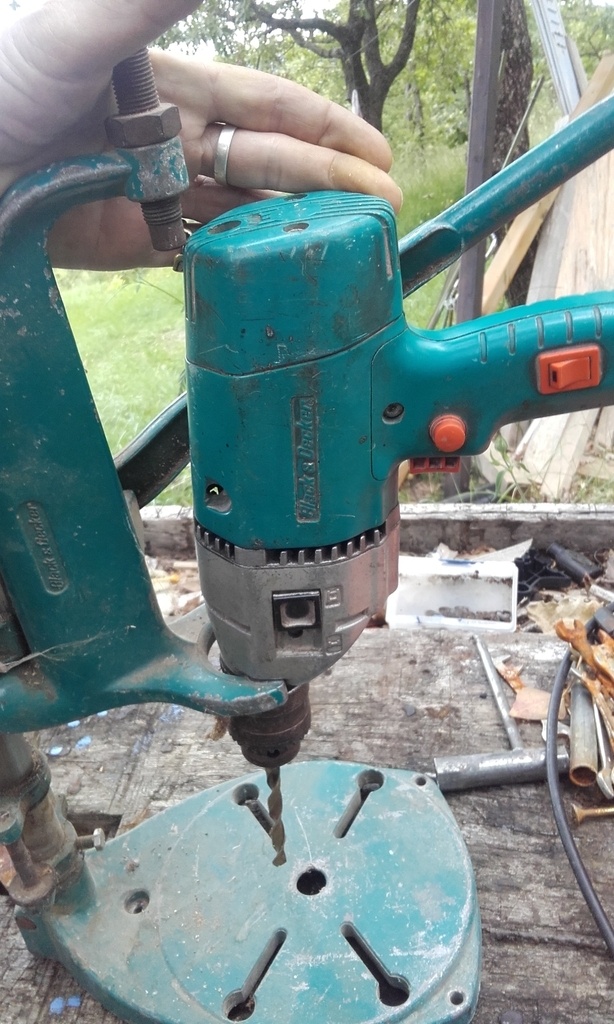

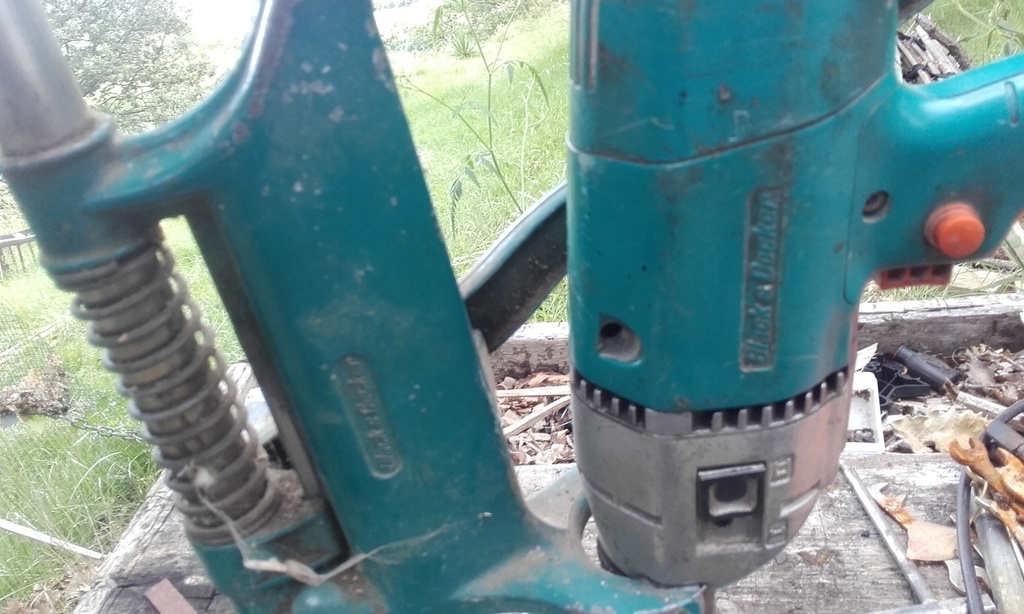

Ôy..Salut Luc91...Un énorme MERCI...tu viens de d'allumer la lumière dans mon esprit embrumé ..j'étais parti,en achetant ce mécanisme de colonne avec un a priori..Celui de vouloir adapter celui-ci a ma perceuse,vu qu'il venait d'un vide grenier...Tu m'as demandé des photos et en voulant les faire,j'ai halluciné...j'avais rien vu alors que toutes les réponses étaient devant mes yeux...La couleur,la marque !!!!tu vas comprendre en voyant les images !!!Même couleur,même marque ...Et,donc,L'UN EST FAIT POUR L'AUTRE !!!!!Je n'ai qu'a mettre 2 petits pion de centrage sur la griffe,en bas,et décoincer la tige filetée du haut pour que ma perceuse s'encastre dans le mécanisme!!!! Yo soy une STUPIDO !!!! Regarde les images ...Elles sont suffisement parlantes... il ne me reste plus qu'a faire un petit étau pour maintenir ma pièce a percer sur le plateau c'est nickel....Alors,encore une fois,grand merci pour m'avoir fait ouvrir les yeux!!! Si jeux peux te rendre service,un jour,n'hésite pas !!! un grand salut a toi...
A bientôt...
Patrick.
Salut,
Ravi d'avoir pu t'aider.
.
En effet quand on voit les images, elle sont faites pour être ensemble
Oy...N'est-ce pas ??? A bientôt...
