Flib

Etagères avec fixations invisibles


Avec la suppression d'une porte, mon salon s'est retrouvé avec une niche attendant patiemment d'être utilisée.

Inspiré par les "fausses poutres" de Mushr00m j'ai voulu moi aussi mettre des étagères aux fixations cachées.

J'ai donc utilisé des planches de pin de 18mm (de GSB) que j'ai usiné avec ma défonceuse sous table de fortune pour accueillir les fixations et faire les coupes à 45°, pour accueillir les baguettes des facades, elles aussi coupées à 45°.

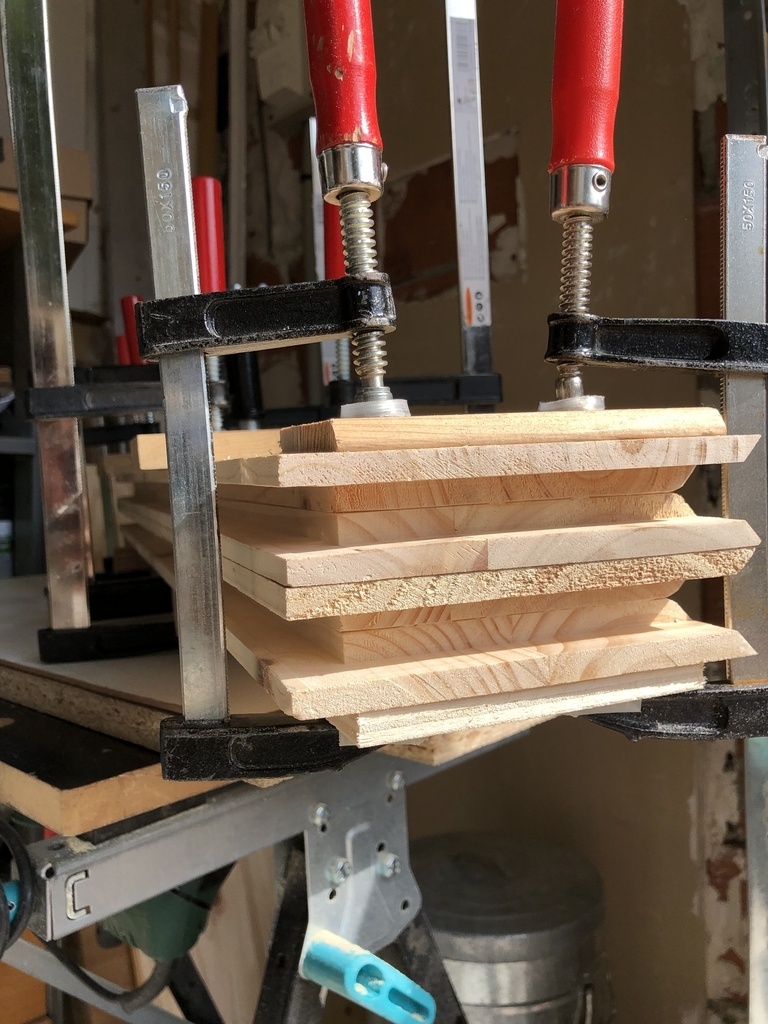

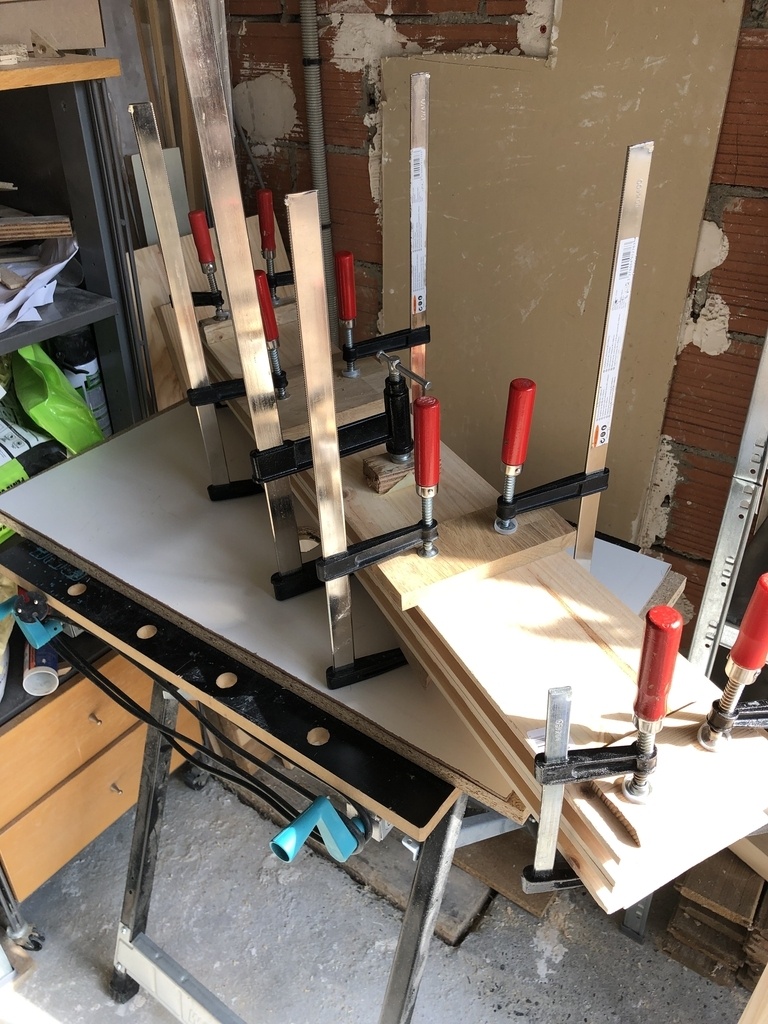

J'ai collé le tout, ce qui m'a permis de récupérer un peu le "voilage" des planches (de GSB 🙃)

Vu que la niche n'était pas tout a fait d'équerre, j'en ai profité pour faire mes premiers copeaux avec mon rabot pour ajuster les planches, et ressentir un peu cette fierté d'avoir de beaux copeaux 🤩

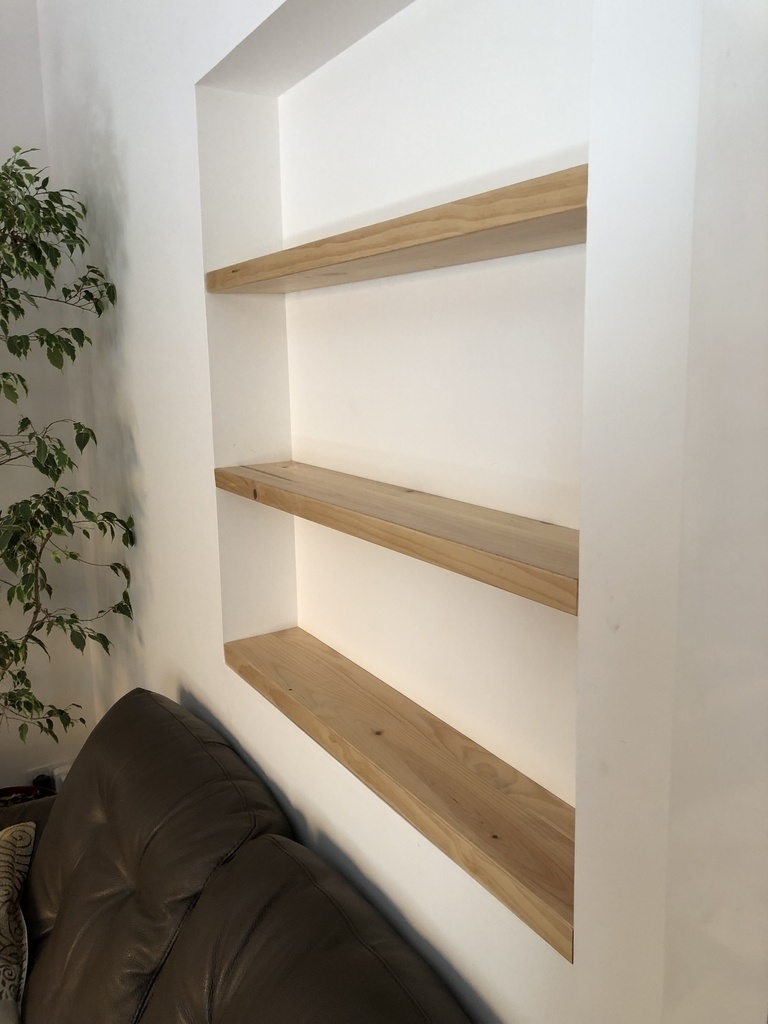

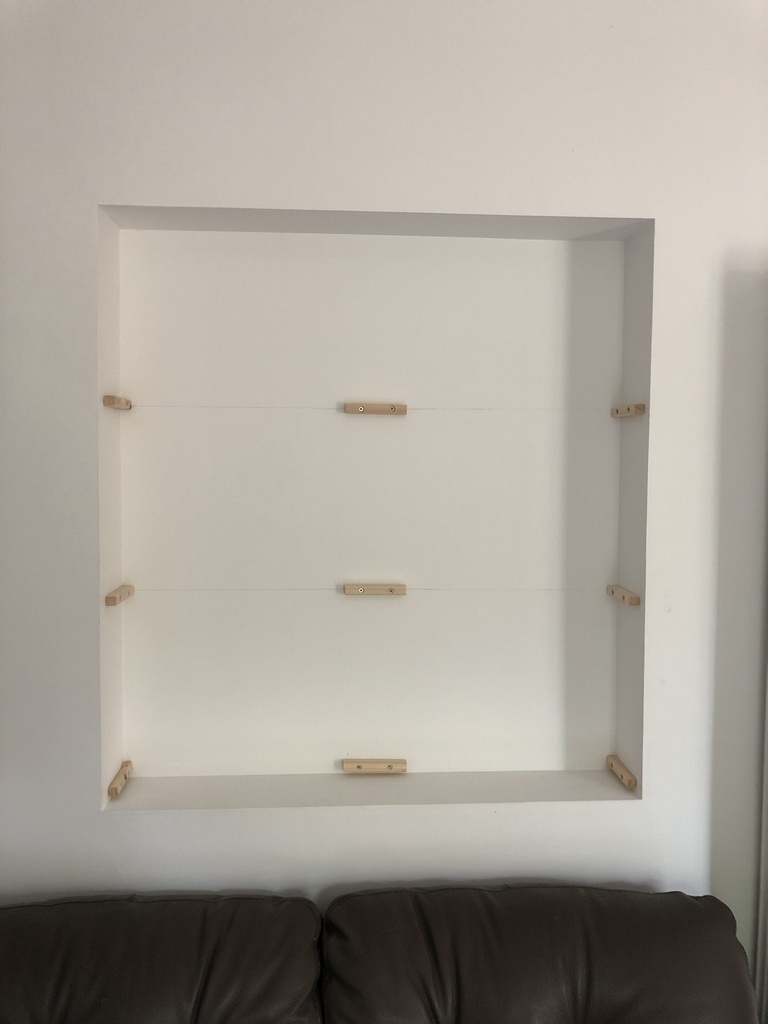

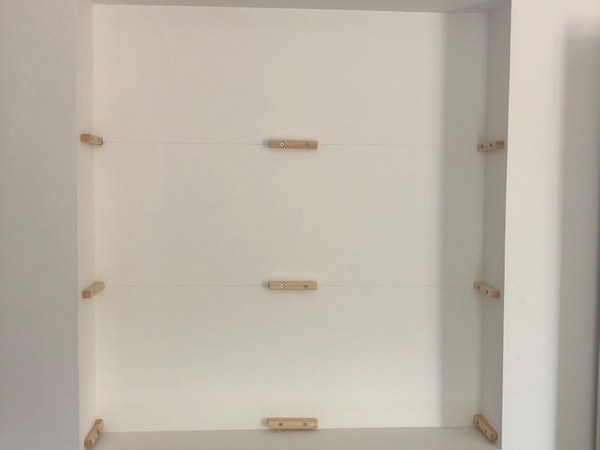

Et finalement, j'ai utilisé les chutes de coupes pour les fixations dans la niches et glissé les étagères dans celle ci.

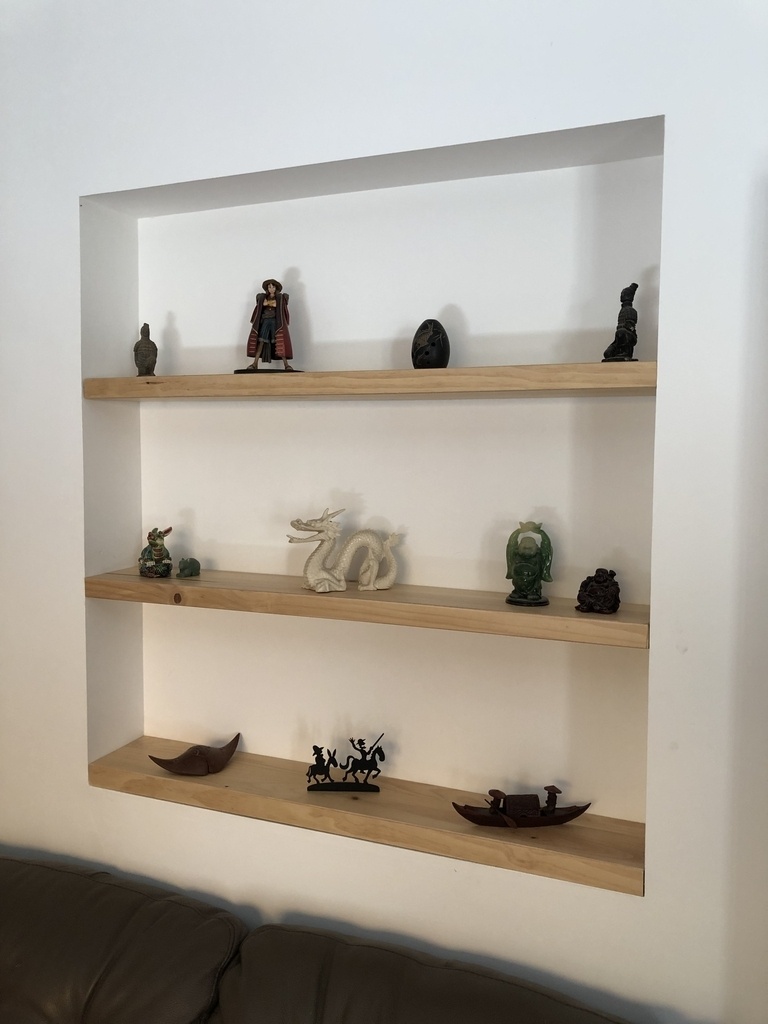

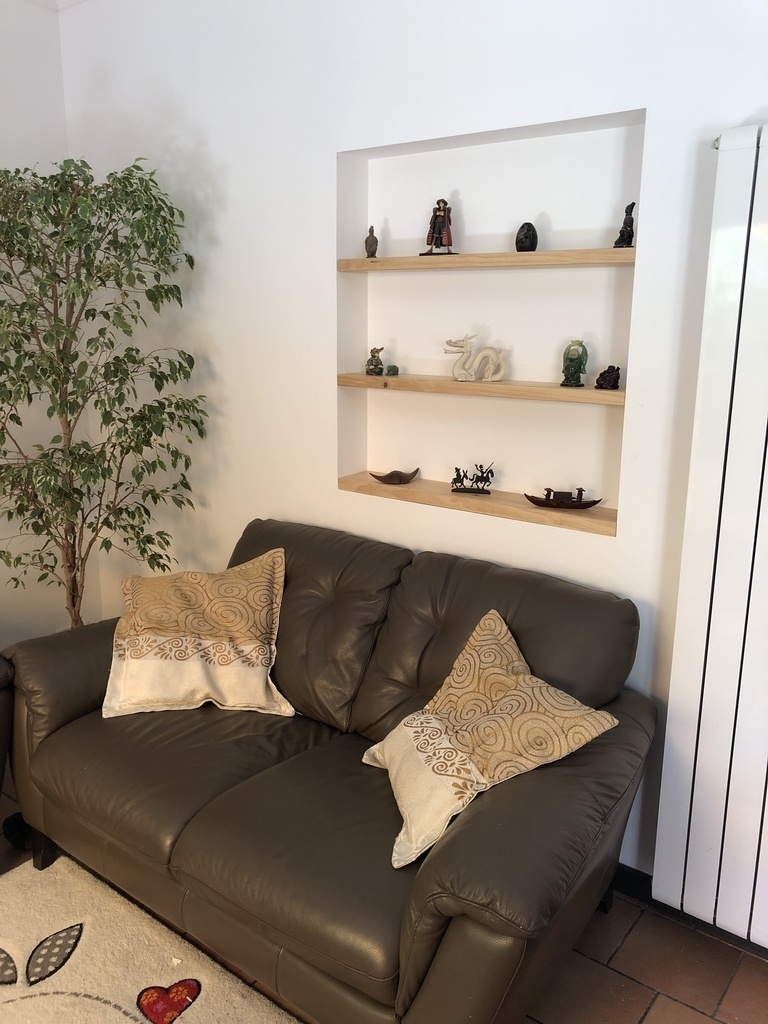

Comme d'habitude, c'est loin d'être parfait. Les coupes à 45 étaient loin d'être à 45 (très certainement du à ma défonceuse sous table pas d'équerre), mais une fois habillées de leur babiolles, je suis content du résultat!

Mis à jour

Publications associées


Discussions

Flib  a publié la création "Etagères avec fixations invisibles".
il y a 4 ans
Kudsak
( Modifié )

Et tu as raison d'être content, c'est très réussi !

Flib

Merci!

Sarcelle sculptée formation Jean-Michel Lecat
( Modifié )

C'est beau et bien fait 👍

Flib

Merci!

GDX
( Modifié )

Bravo beau travail 👌.
Par curiosité, tu dis avoir utilisé des planches de 18mm collées. Tes tablettes font donc 36mm ? Correct ? Quel est l'épaisseur de tes fixations alors ?
Merci.

Flib

Merci, et tout juste, les tablettes font 36mm. J’ai utilisé des chutes des memes planches pour les fixations qui font donc 18mm.

Du coup j’ai fait des feuillures de 9mm sur chaque moitié de mes tablettes pour accueillir les fixations.

Torrent007
( Modifié )

Simple et super :)
Très propre !

Flib

Merci!

Mushr00m
( Modifié )

Très propre, j'aime !

Flib

Merci Mushr00m! Ça a été grâce à toi!

rivokl
( Modifié )

Super.
Techniquement comment tu fais pour que la face avant soit comme d'un seul tenant (texture etc) ?

Sur le projet dont tu t'inspires, il y a une troisième pièce qui relie les deux planches pour faire un U. Ici, je ne vois pas bien où les coupes à 45 interviennent dans le produit final.

Flib

Et bien justement, ce sont les coupes a 45 qui permettent l’effet « un seul tenant »

Sur la photo ou les planches sont collées entre elles, on voit les coupes a 45 dur la droite. J’ai ajoutée une baguette de 36 mm d’epaisseur avec les memes coupes a 45 de facon a ce que les raccords ne soient qu’aux angles et ne se voient pas (meme procedé que sur les fausses poutres de Mushr00m)

Pour mieux comprendre, voici une representation de la coupe d’une étagère.

rivokl
( Modifié )

Flib ok, tu as bien une troisième pièce. C'est juste que je n'en ai pas trouvé mention. Merci pour le retour.

Flib

Oui, effectivement je devrais le preciser.
