Luciole59

Rails guide parallèle réglables - OF1010


Hello,

Petit bricolage qui n'a pas de rapport direct avec le bois, mais qui va me simplifier la vie. Ayant découvert récemment que certaines défonceuses ont des rails de guides qui se règles (oh miracle 😅), je me suis empressé de faire mon modèle pour les adapter à ma Festool OF1010.

Effectivement, ayant acquis ce modèle, je n'avais jamais fait attention aux autres et j'utilisai un bon vieux tasseau en guise de rail continu...

Mais c'est fini 🤘

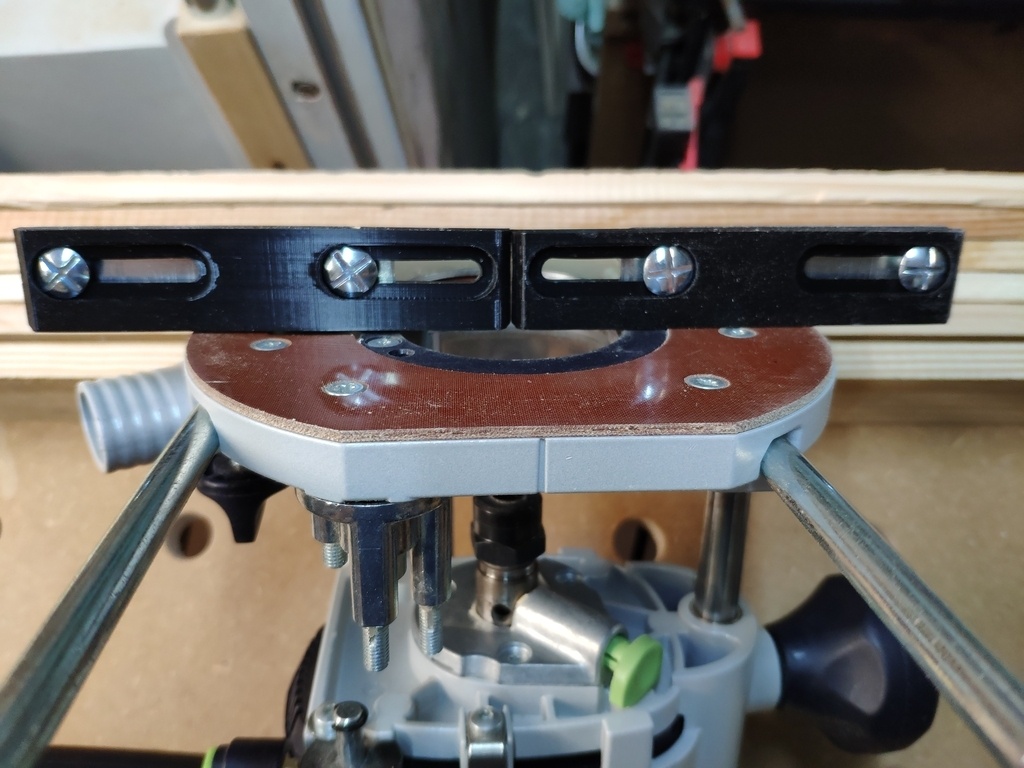

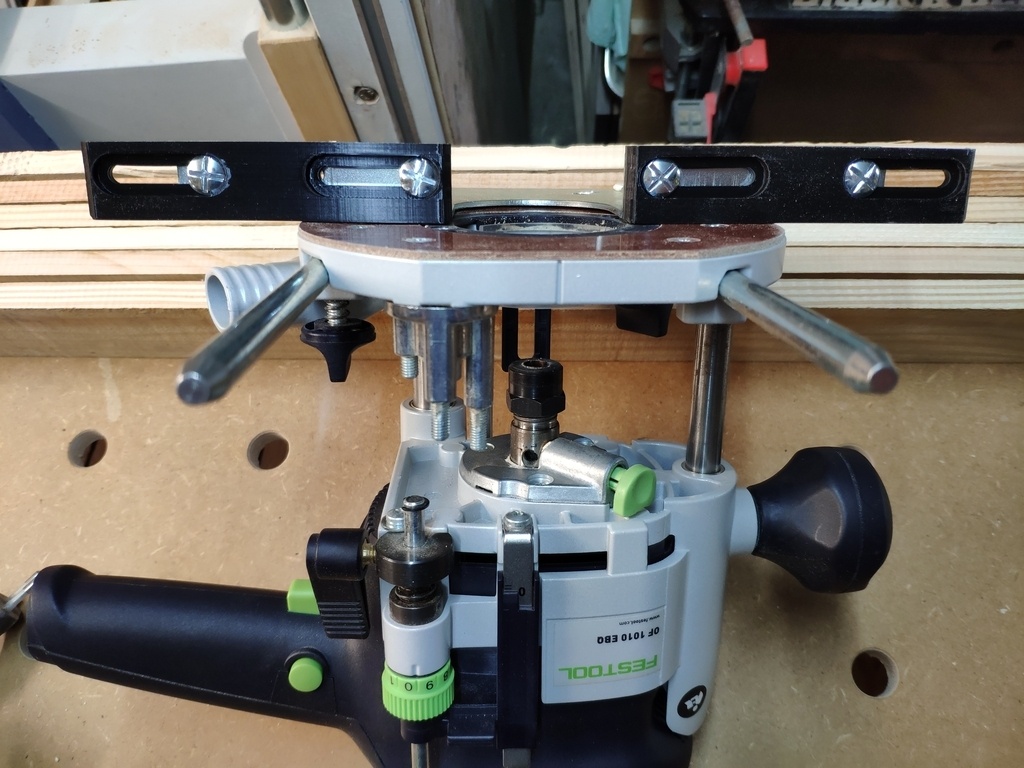

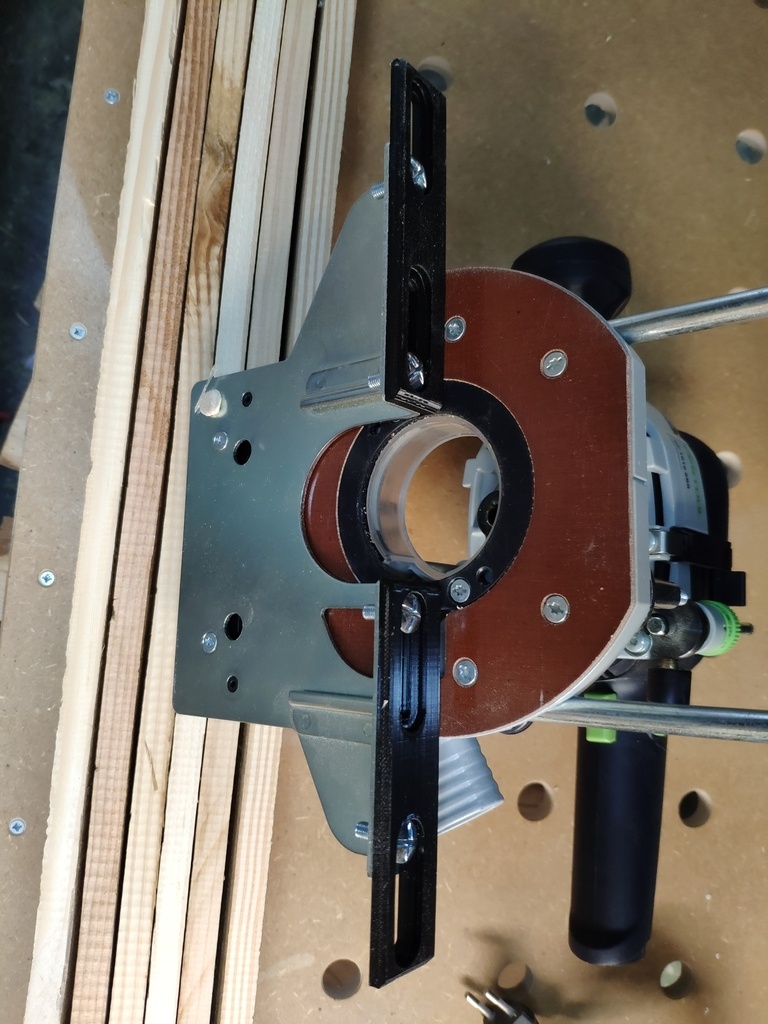

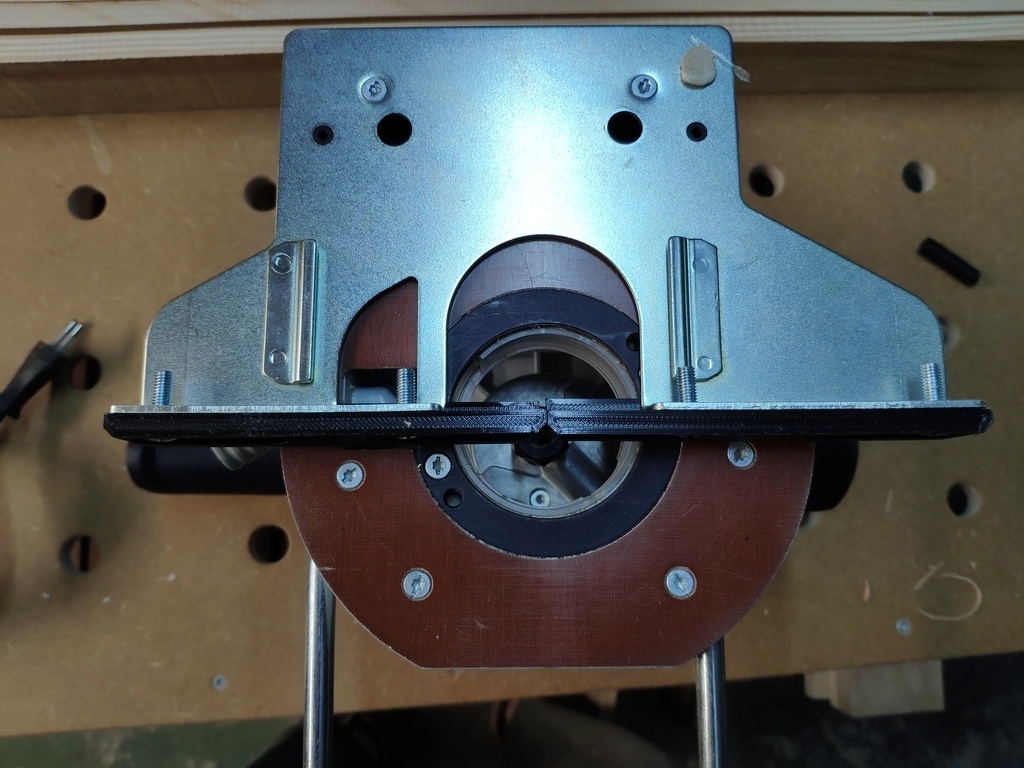

J'ai fabriquer 2 modèles:

Le premier, utilisant des vis + écrous de M4mm. Ceci permettant de ne pas toucher au guide.

Mais après test, je me suis dit que mettre un petit coup de taraud 5mm dans le guide était peut-être une bonne idée.

Du coup, 2éme modèle avec des vis M5mm et c'est impec 😁

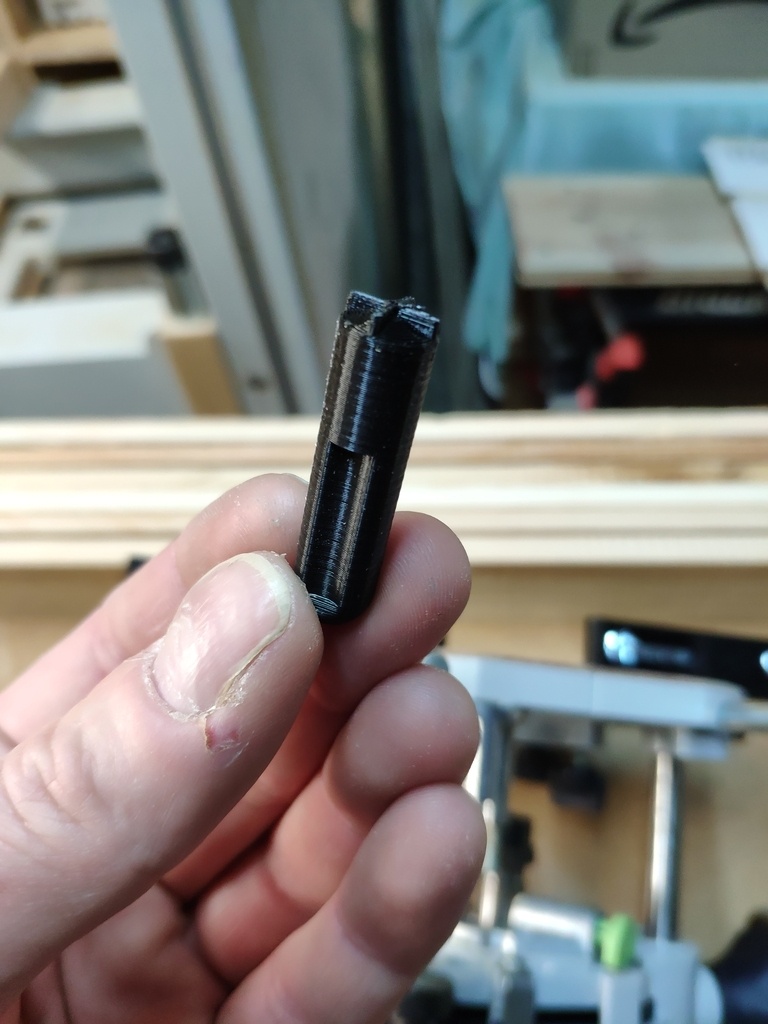

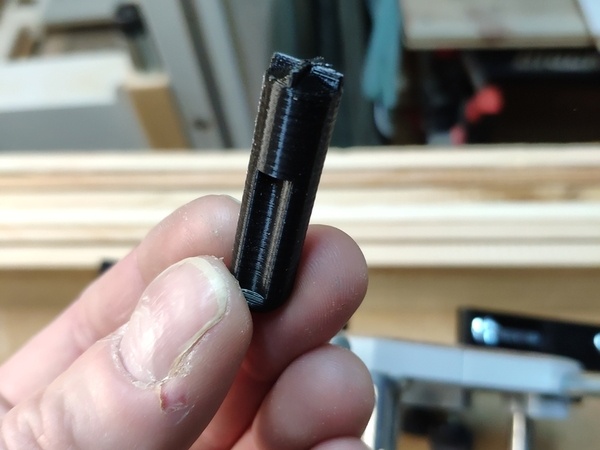

En bonus, un petit tournevis pour serrer les rail.... Bon il est pas hyper costaud et tiendra pas longtemps 😅

Mais c'était plus pour le fun et m'entrainer sur des nouvelles fonctions de sketchup.

Je peux vous envoyer les STL si vous êtes intéressé. Ce sera avec plaisir 😉


Discussions

Luciole59  a publié la création "Rails guide parallèle réglables - OF1010".
il y a 4 ans
Boris Beaulant
( Modifié )

Héhé, la force de l'impression 3D. Je savais pas qu'il n'y avait pas cette option très pratique sur l'OF1010. Je pensais qu'il avait mis ça sur toute leur gamme.

Sinon, pour le petit tournevis, ne serait-il pas plus facile à utiliser s'il était plus long ?

Luciole59

Eh oui.... j'ai découvert ça bêtement sur une vidéo. Une sorte de révélation pour moi 😁

Sinon pour le tournevis, effectivement. On développe plus de force de serrage avec un peu plus de longueur... mais du coup il casse au premier
coup de serrage. Le PLA est pas le plus résistant, et surtout avec une
épaisseur de 1mm, c'est pas très costaud. Avec cette longueur, j'arrive
à serrer comme il faut. Et finalement c'est pas beaucoup plus compliqué.

Mais ça reste plus un gadget qu'un vrai outil. Je pense que je vais vite
mettre un petit tournevis plat à manche court dans ma caisse 😅

Boris Beaulant

Je pense que je vais vite
mettre un petit tournevis plat à manche court dans ma caisse

Je ne dirais pas mieux :)

mokozore
( Modifié )

Luciole59 En fait, y'a une légende urbaine sur la résistante du PLA... qui dit que c'est moins "costaud" que l'ABS par exemple... mais en fait, c'est pas tout à fait exact. Cf wikipédia: "2,7 à 16 GPa. Sa limite en traction est environ de 50 MPa ".

L'ABS est moins bon, mais plus souple... donc paradoxalement, le PLA plus costaud casse (car moins flexible) plus que l'ABS.. comme le chêne et le roseau.. cf deux fiches techniques d'ultimaker:

ABS

PLA

Luciole59
( Modifié )

mokozore je pensais plutôt à d'autres matériaux qui sont considérés comme plus costaud que le PLA. Du genre Nylon ou PC.

Après, acheter une bobine pour un gadget, je n'en vois pas l'utilité. Pour le coup, le tournevis était vraiment un moyen de trouver des solutions sur sketchup, qui me resserviront par la suite.

Car au final, on aurait tous des tournevis en plastique au lieu du métal si c'était aussi efficace 😅

Sarcelle sculptée formation Jean-Michel Lecat

Bonjour,
le mini tournevis en PLA pourrait aussi être utilisé comme embout, sur lequel on insère un tube pour le rallonger.
Ça ferait moins de PLA utilisé et un tube polyvalent…

Cyberugo

Pour mémoire, voici le plan qui va avec :
