Plateau de reprise pour tour à bois

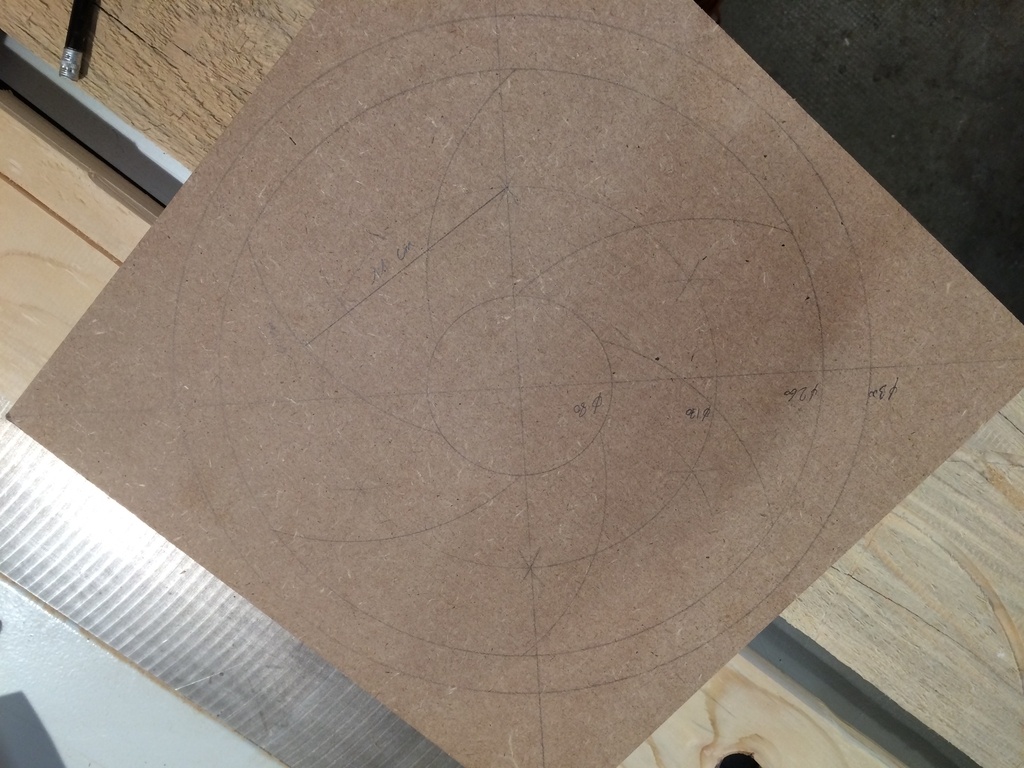

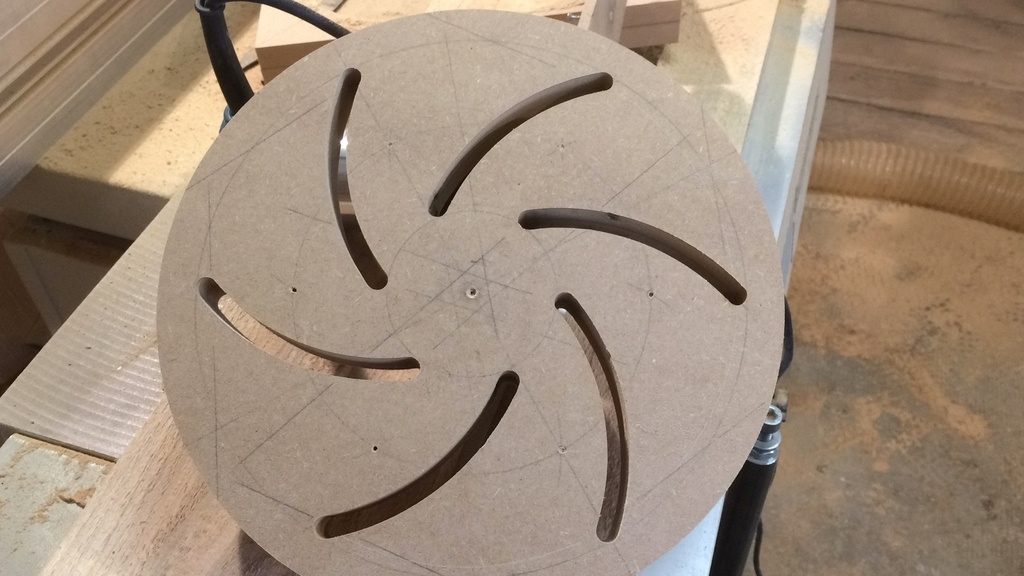

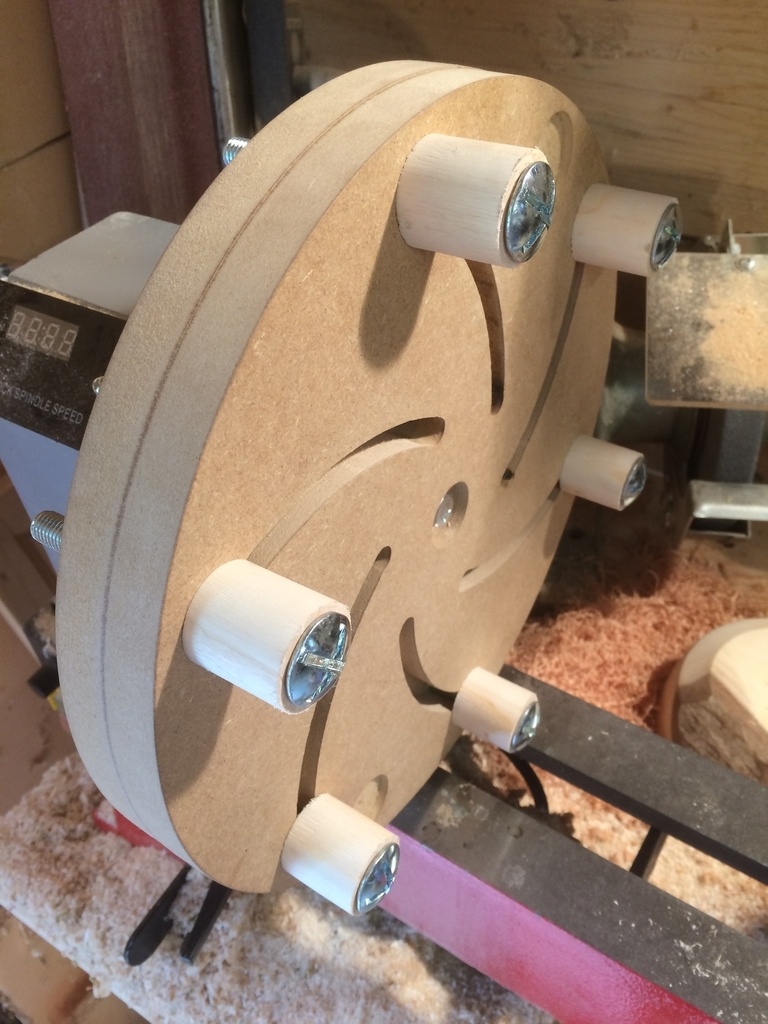

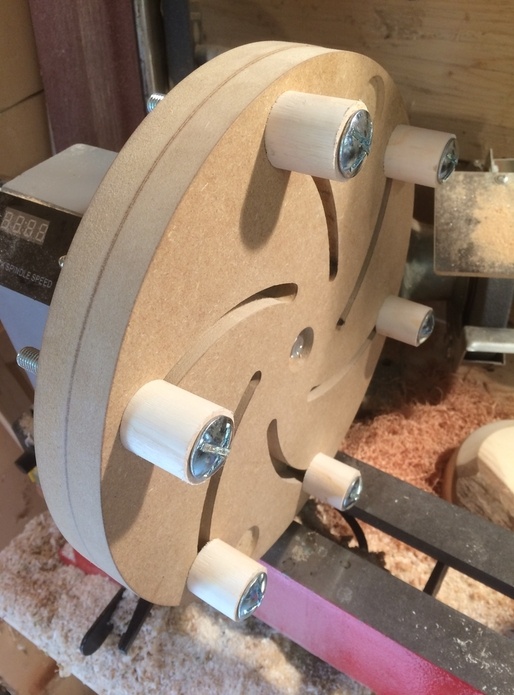

Fabrication d'un plateau de reprise pour mon tour à bois. En MDF, les taquets sont tournés en frêne. Je pensais les faire plus long, j'avais prévu 40mm, du coup il ne font que 30. Les prochains auront une 3 gorges pour y poser un joint torique. Mais ils ne sont pas encore arrivé part la poste...

Très surpris, le premier essai sans joint fonctionne très bien... La pièce est bien maintenue.

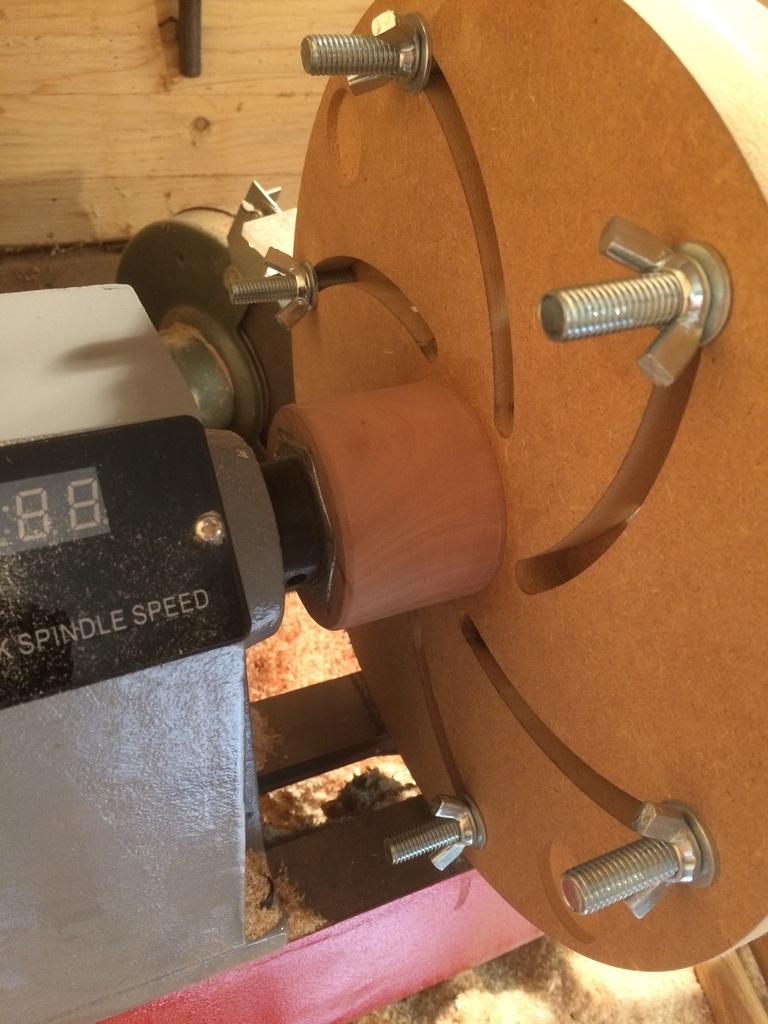

Je changerai donc les vis pour qu'elles dépassent moins à l'arrière du plateau.

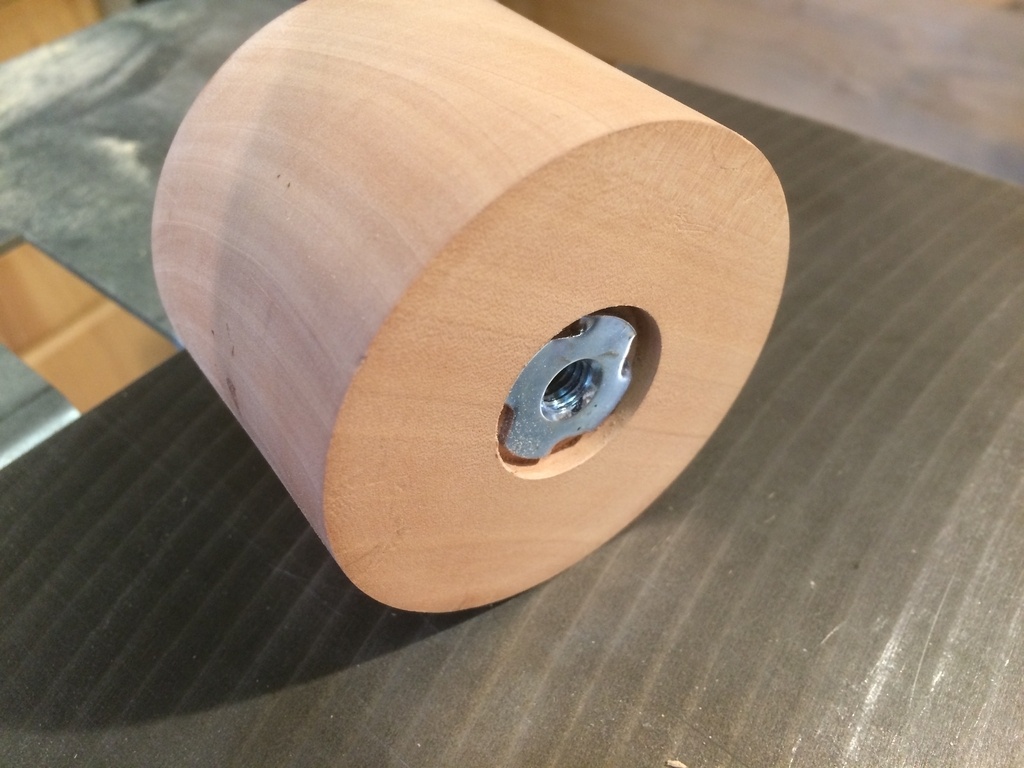

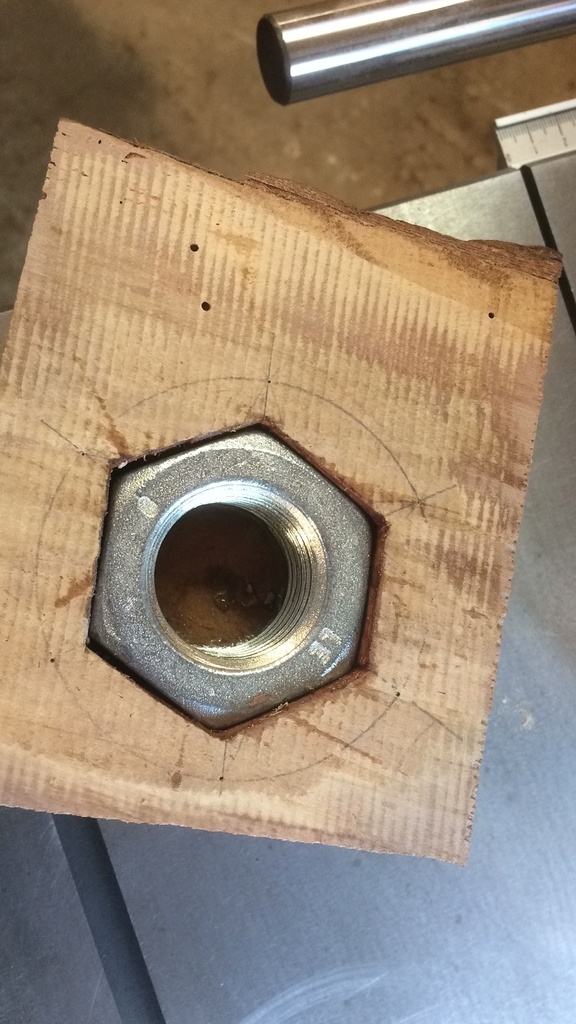

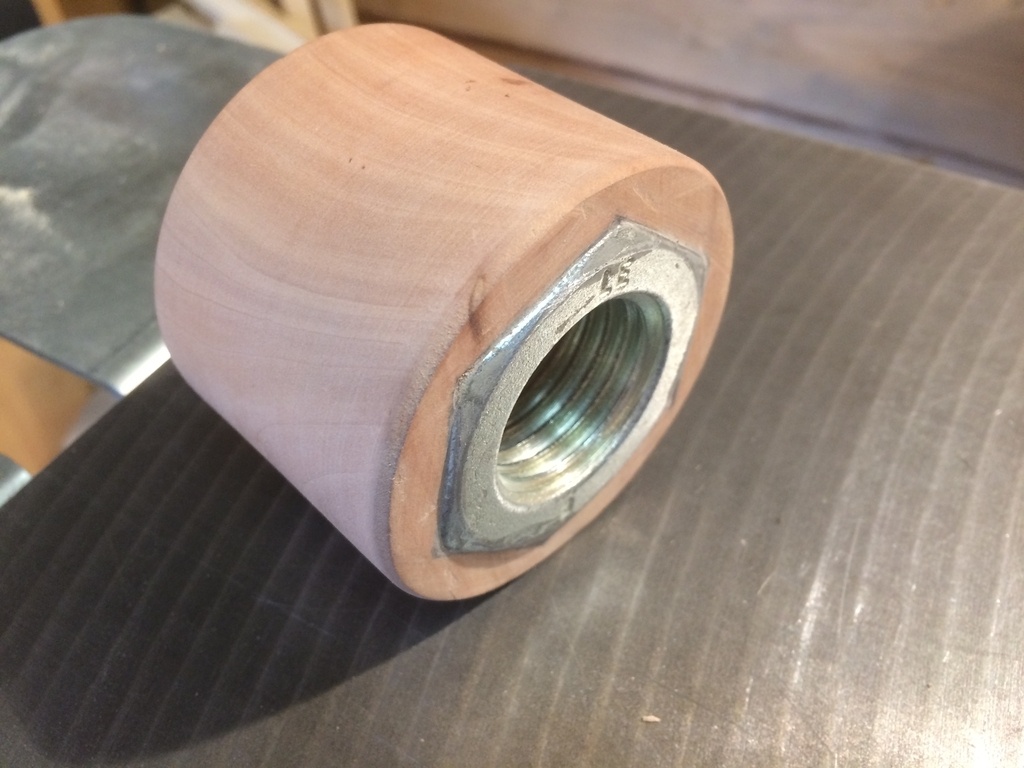

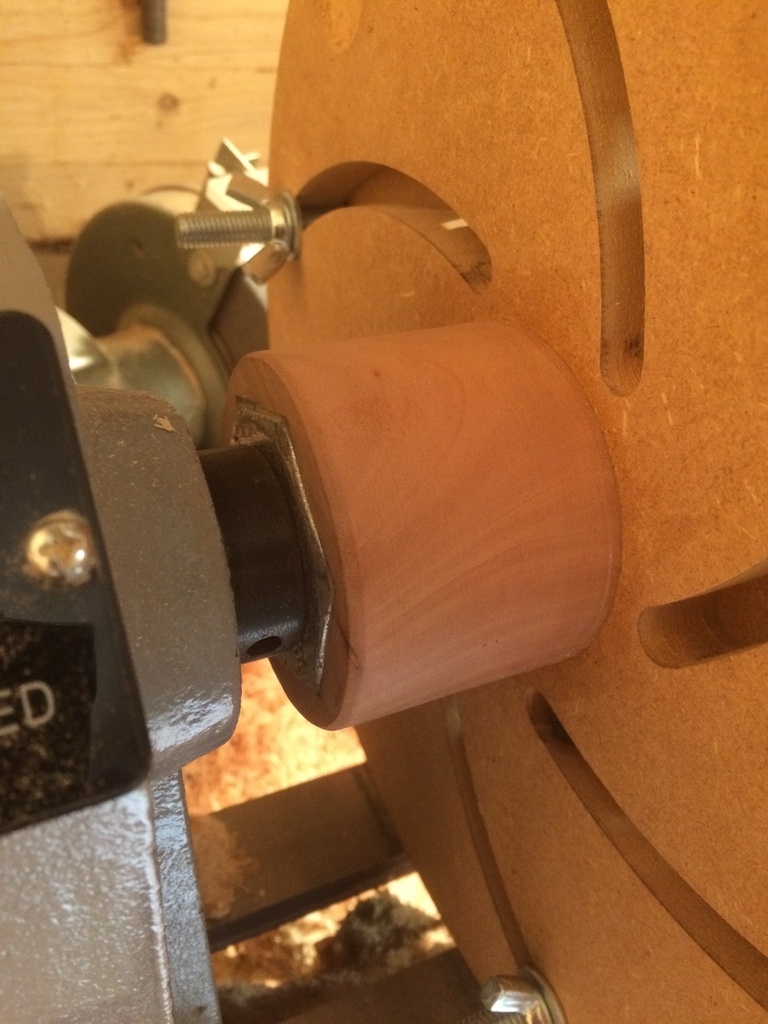

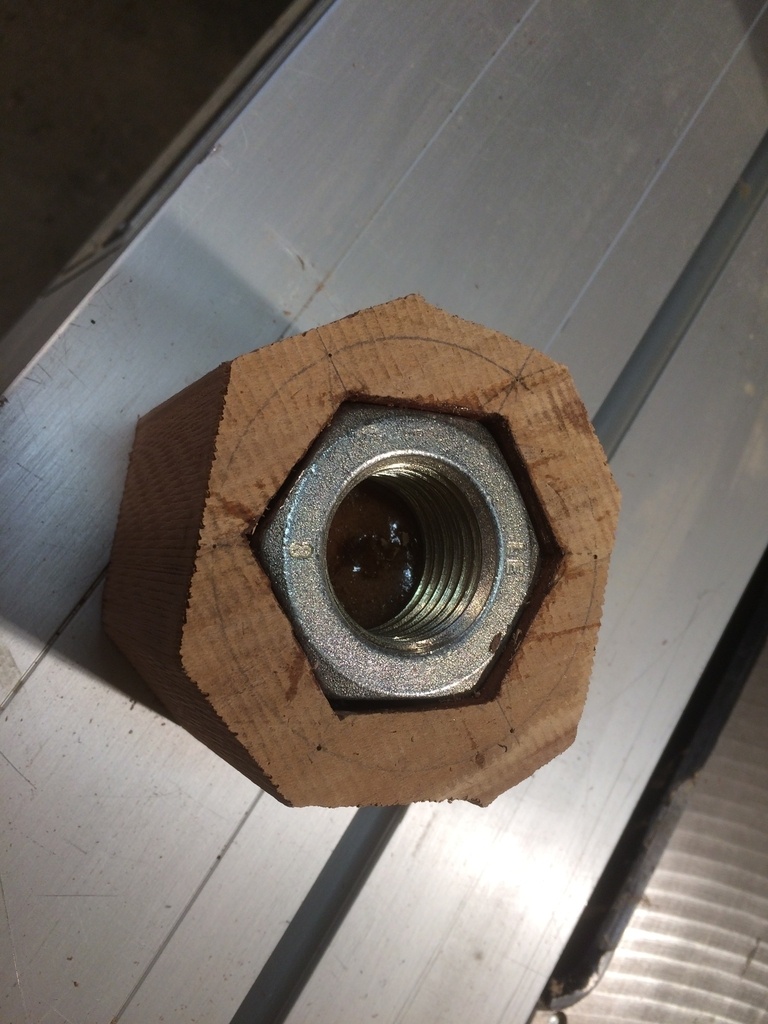

L'écrou M33 a été encastré dans un logement avec de l'époxy dans un morceau de poirier qu'il me restait. La partie écrou fait 50mm de long, 30 pour l'écrou et 20 pour fixer le plateau et cette partie par des vis

Vidéo

Mis à jour

Discussions

malamute74 a publié la création "Plateau de reprise pour tour à bois".
il y a 4 ans
Anthropovergnat
( Modifié )

Mandrin Longworth ; je m'en étais aussi fabriqué un il y a pas mal d'années, c'est effectivement une solution économique pour éviter l'achat de mors de reprises pour mandrin de tour. J'avais quand même trouvé que ça ne coulissait pas si bien que ce que j'aurais voulu

malamute74

Ben la vis est filetée que sur la fin et c'est la partie supérieure lisse qui coulisse dans les lumières. Et si jamais je mettrai un peu de paraffine. Mais vis de 10, trou de 10, ça fonctionne bien comme ça.

Anthropovergnat

je ne l'ai pas sous les yeux il me semble que j'avais mis du 8 ; effectivement ça peut suffire à faire la différence.

L'atelier de Dimitri
( Modifié )

Super travail, il y a une vidéo où on le vois en travail ?

malamute74

pas encore. Pour le moment j'ai plus utilisé la lunette. Mais ça va pas tarder...

L'atelier de Dimitri
( Modifié )

malamute74 j'ai hâte de voir😉
