L'atelier de Dimitri

Garde corps terrasse en mélèze


Je vous présente la réalisation d'un garde corps en mélèze et acier.
il m'a fallut 4 jours de travail pour la réalisation et la pose.
une barrière est prévu elle est en cours de fabrication.

un petit film de la réalisation des usinages arrive prochainement.

je n'ai malheureusement pas de photo du débit,

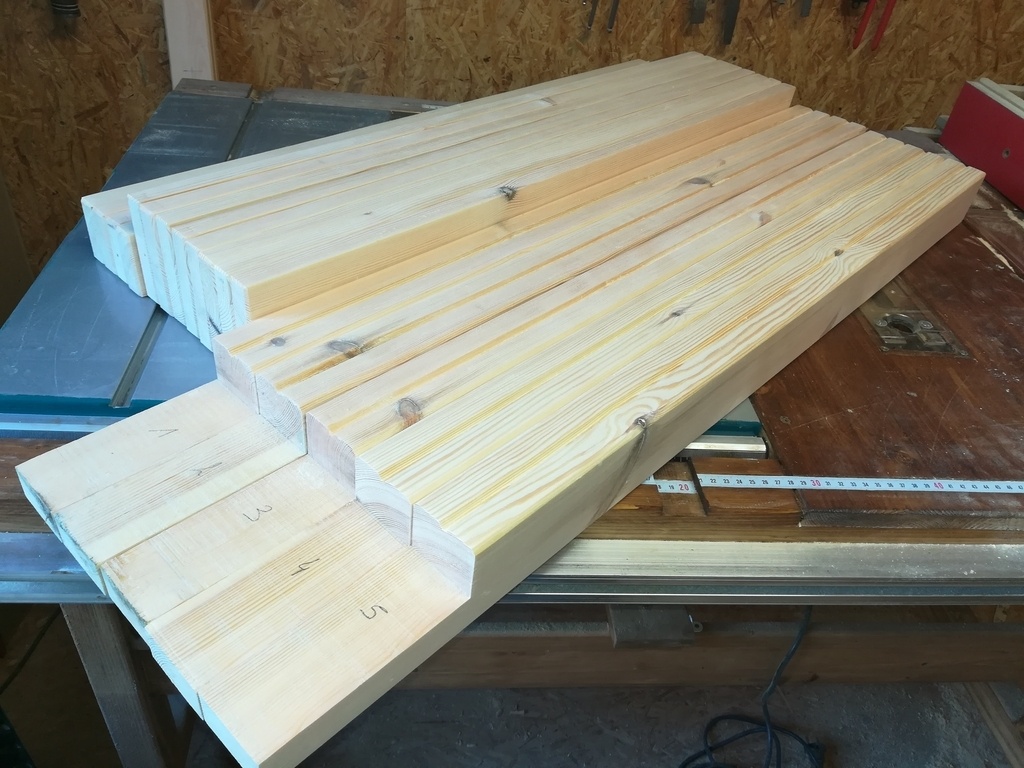

J'ai réalisé toute les bois dans deux pièces brut en mélèze 4800 mm x 175 mm x 63 mm qualité menuiserie.
Je n'ai pas de dégauchisseuse, j'ai donc redressé les pièces au mieux avec la scie circulaire sur table et ensuite j'ai raboté le tout le résultat était plutôt correct.

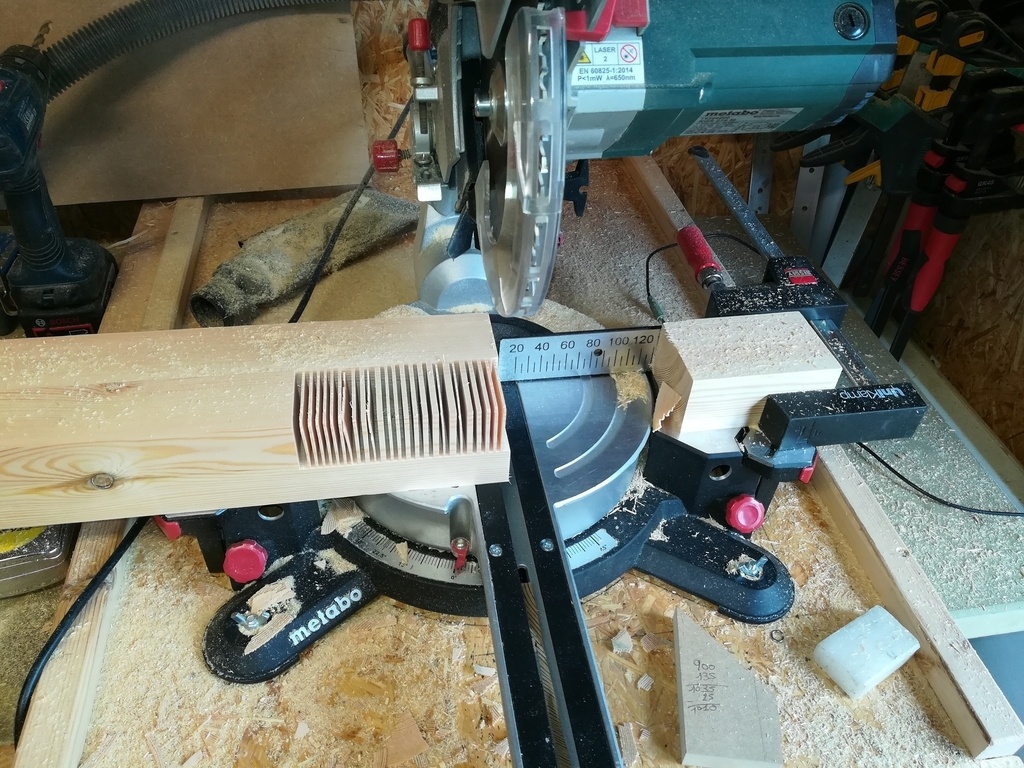

Réalisation des entailles à mi-bois

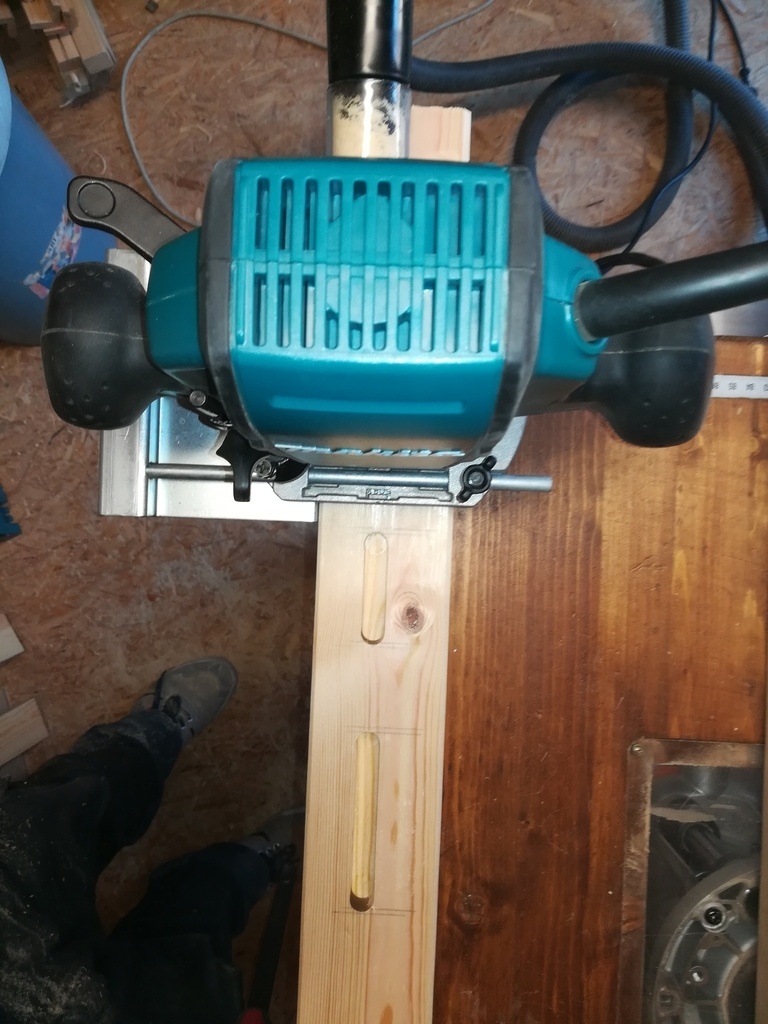

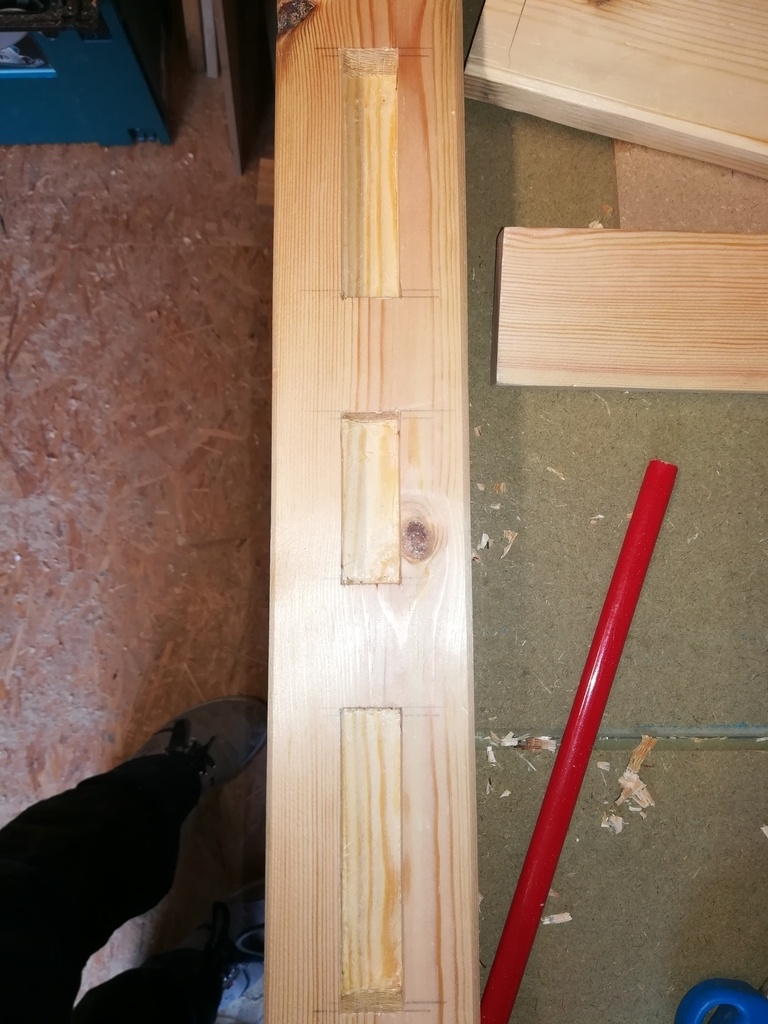

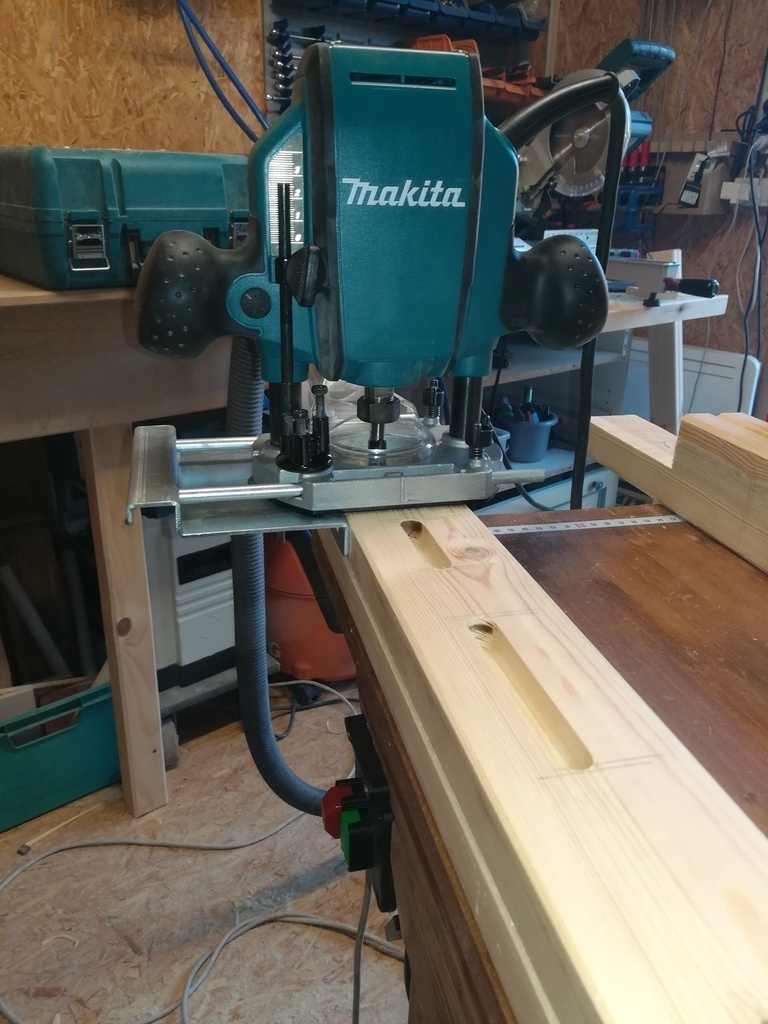

Juste avant la réalisation des Mortaises à la défonceuse de 15 mm de profondeur.

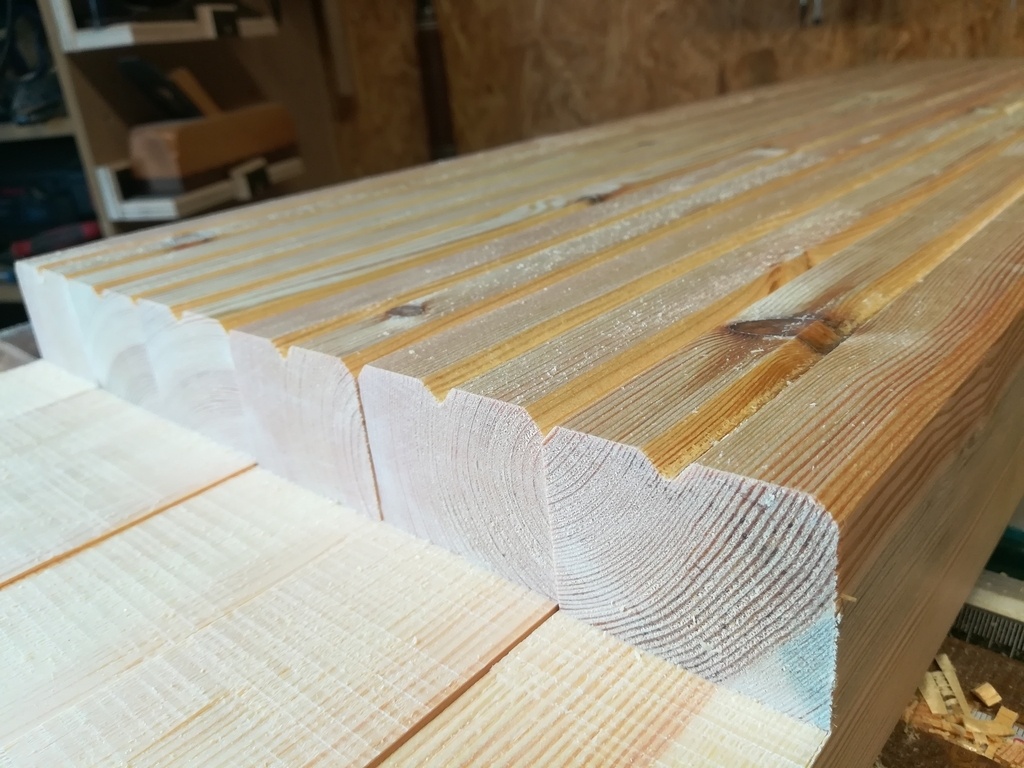

Il y toute la partie touillage des chanfrein et d'une rainure en v au centre des montants.

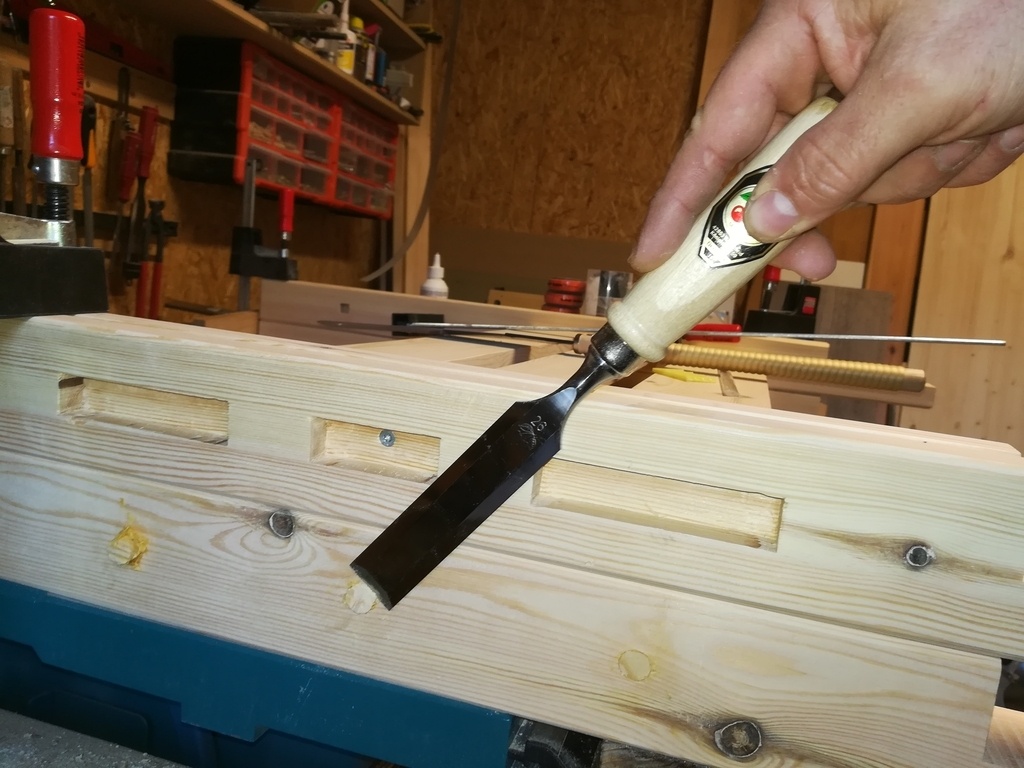

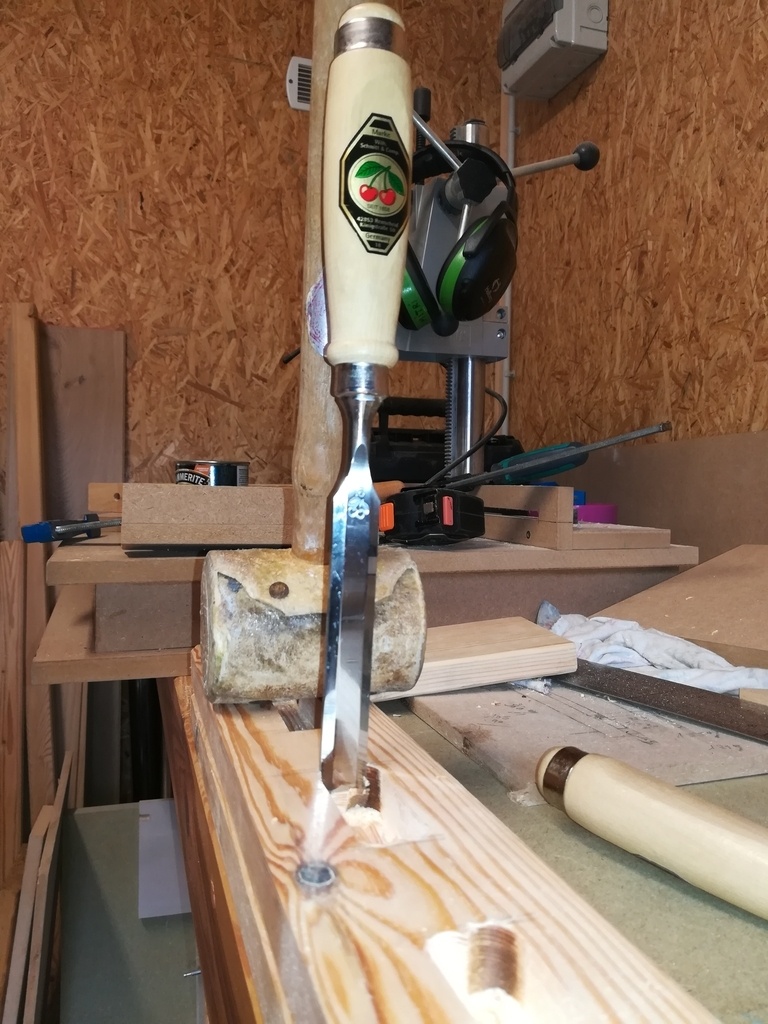

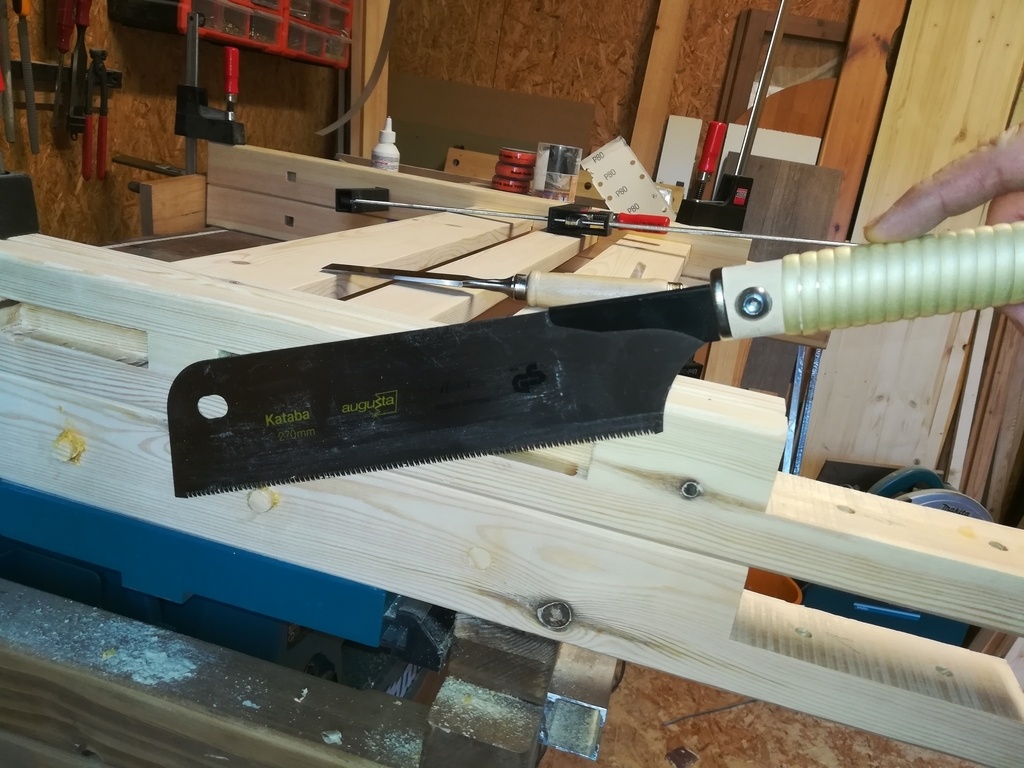

Equarrir les Mortaises

Ponçage de l'ensemble

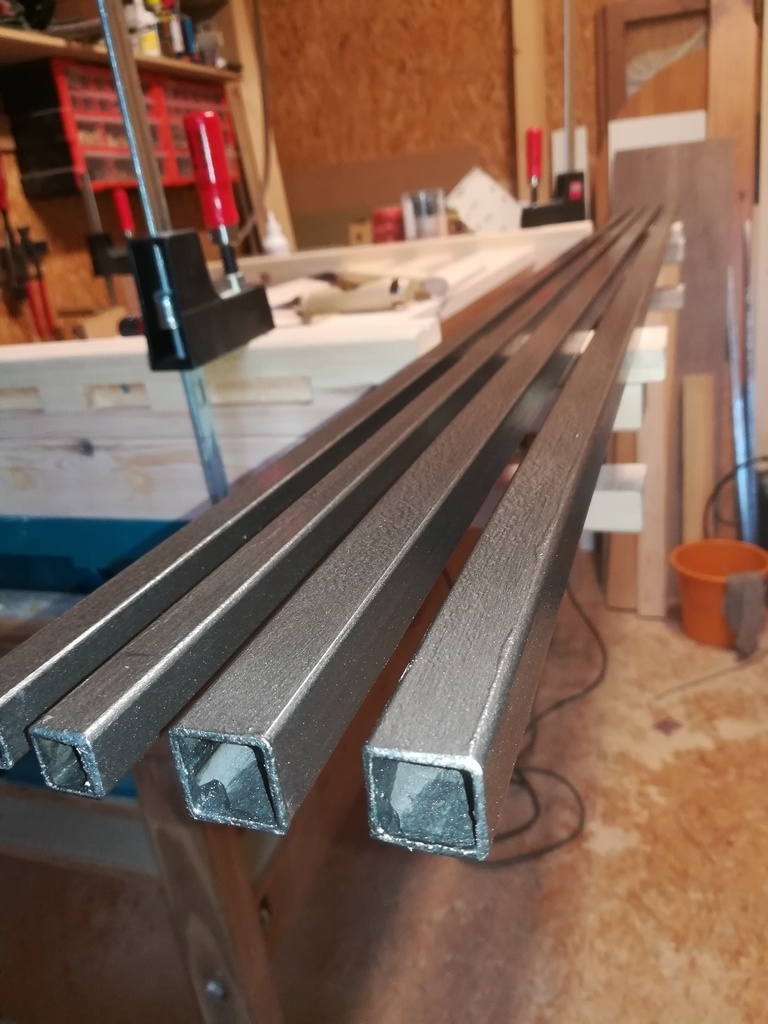

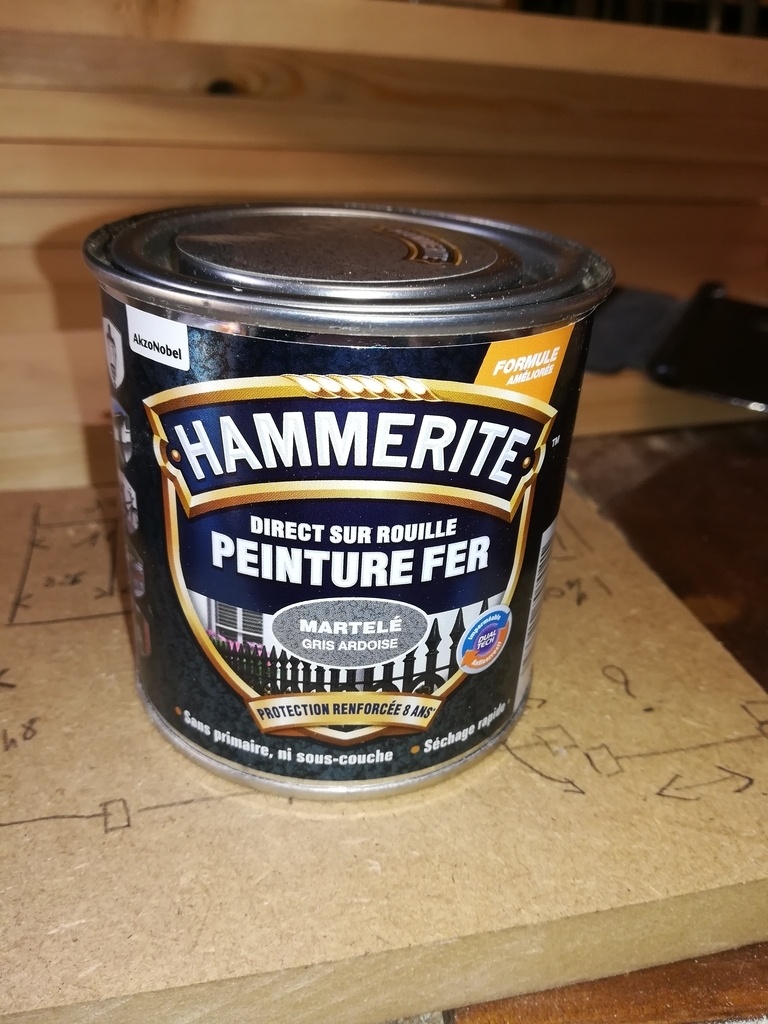

Peindre les tube acier

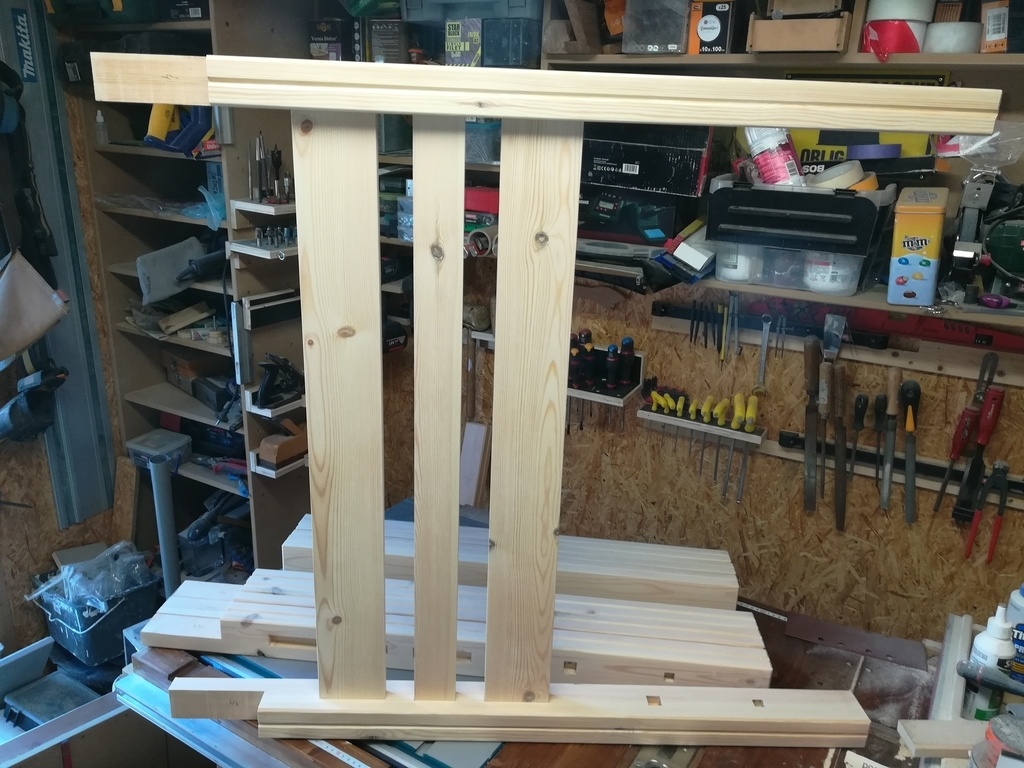

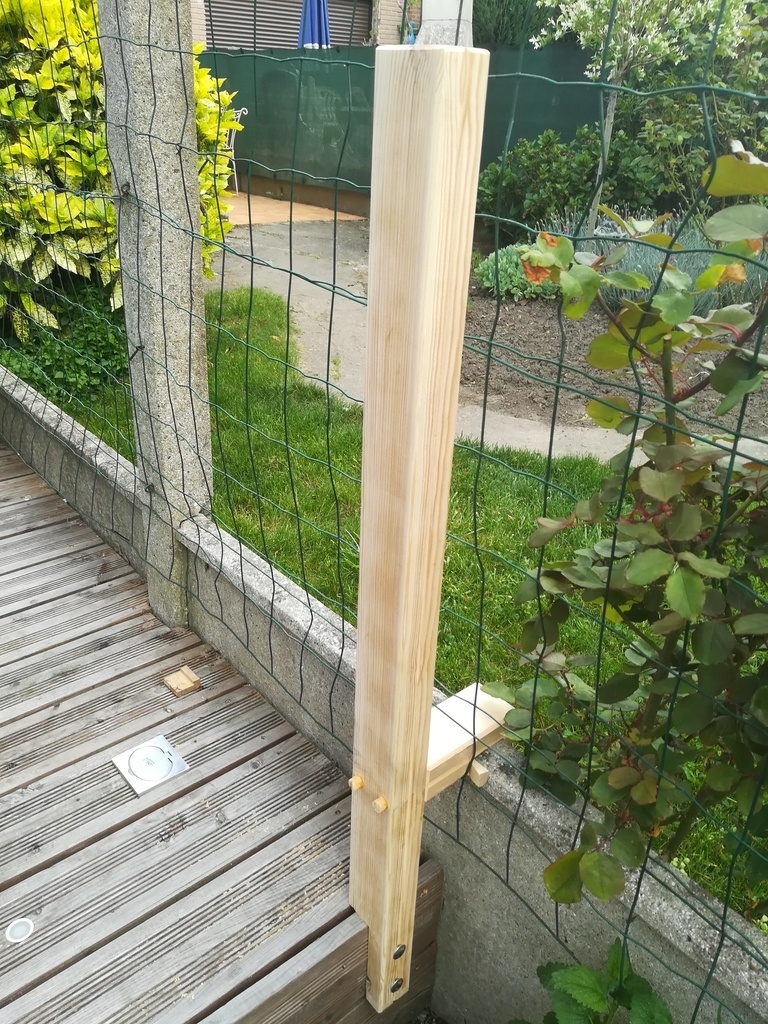

Montage à blanc

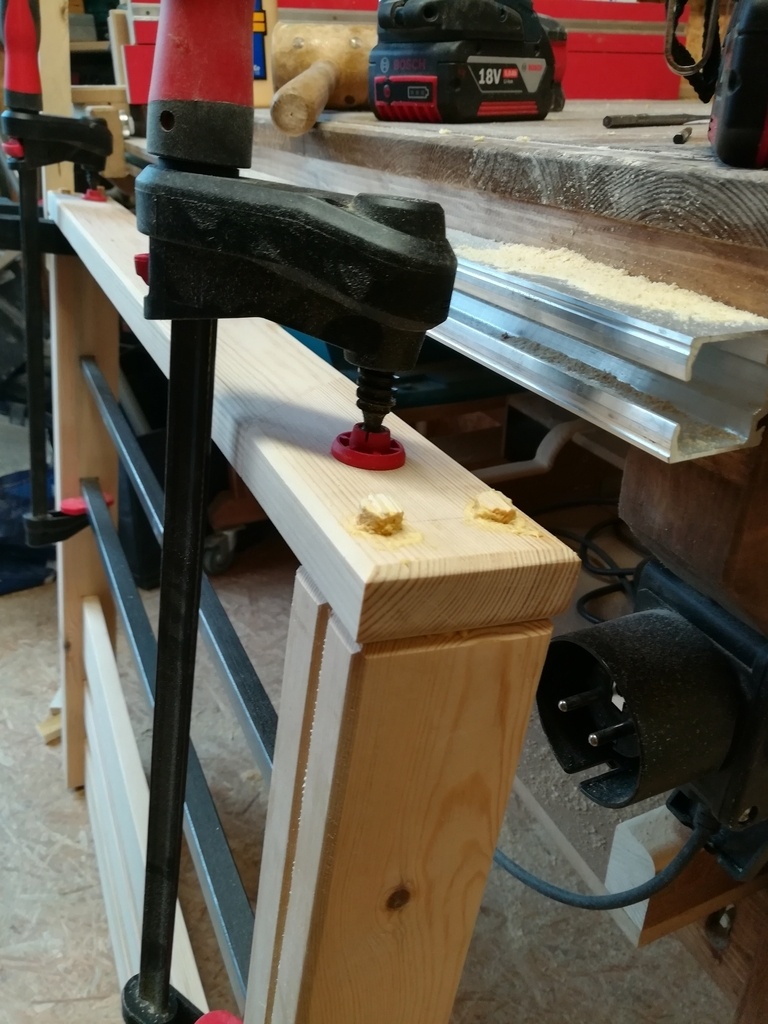

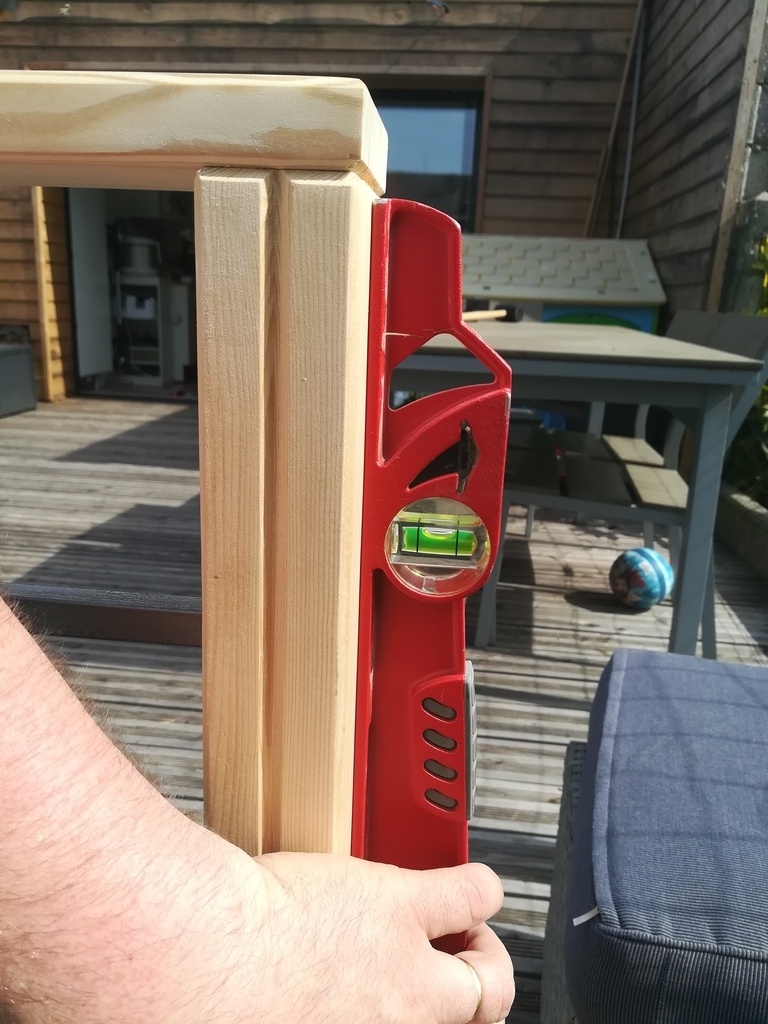

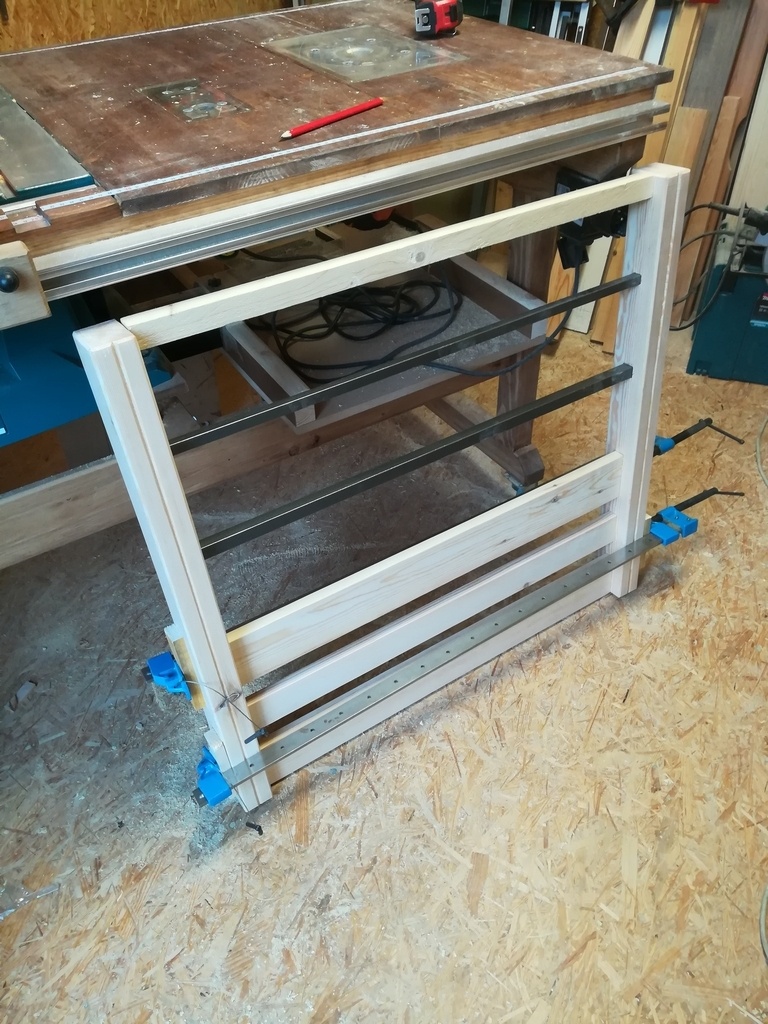

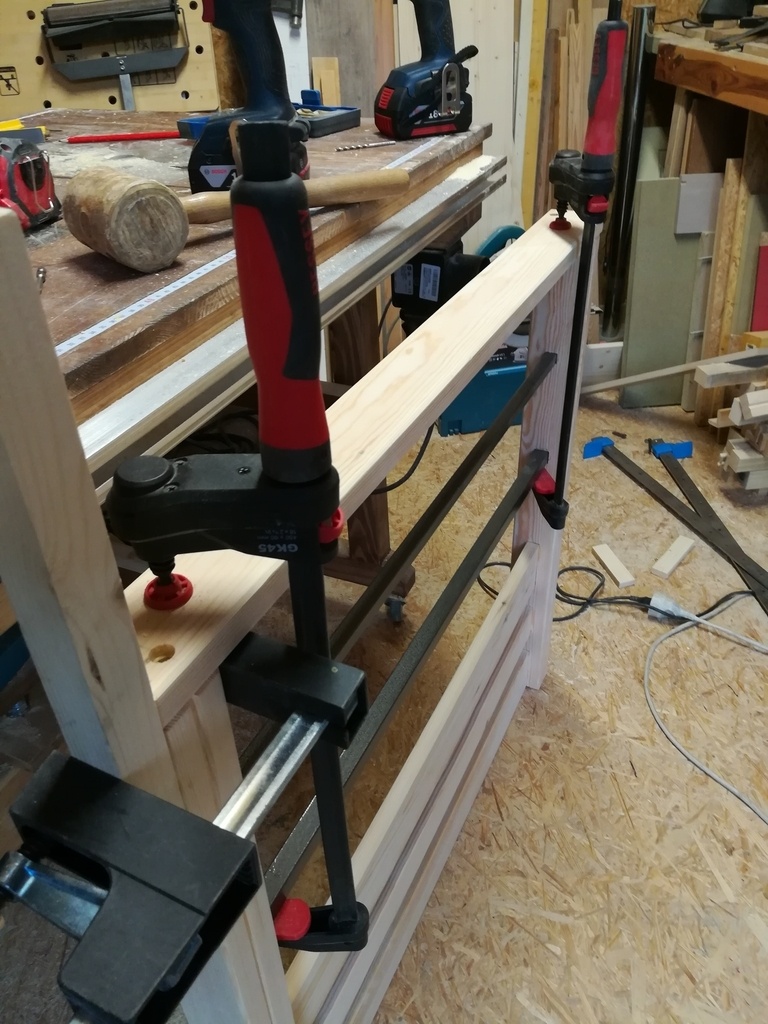

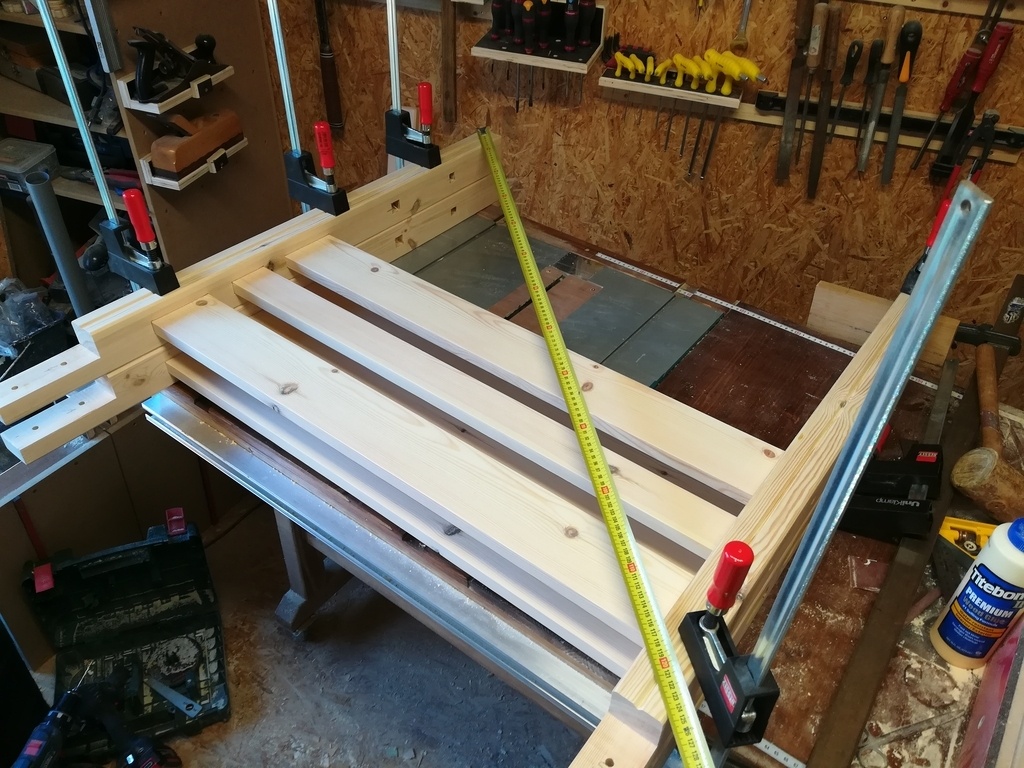

Collage et équerrage en plusieurs module 4 en tout

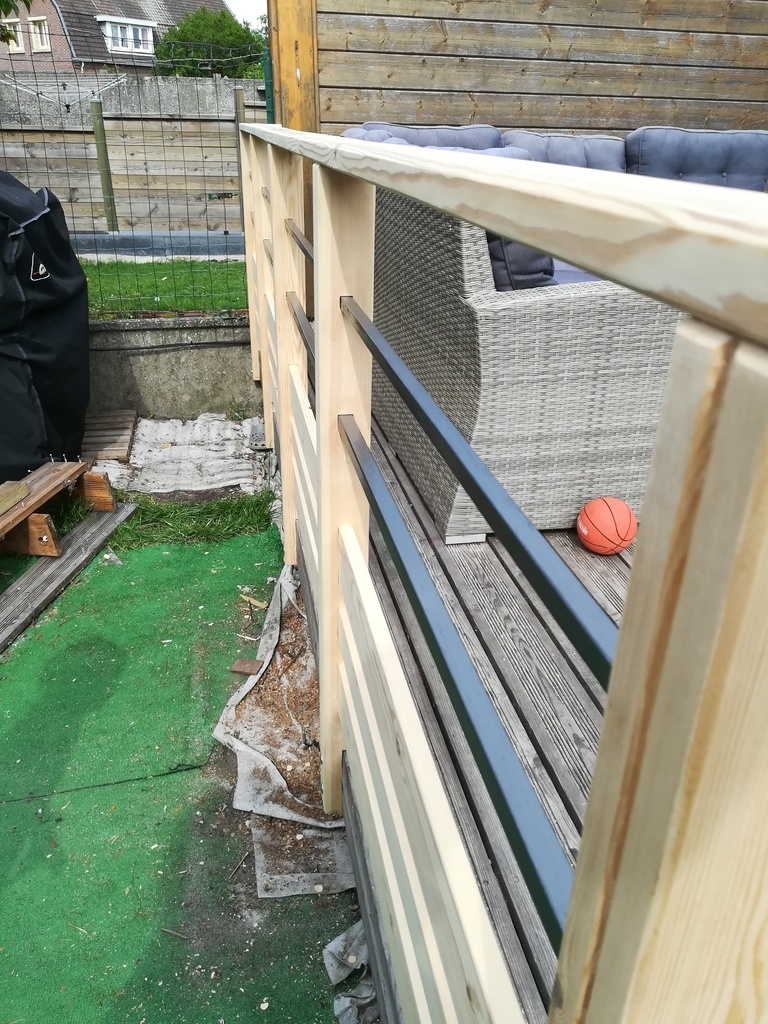

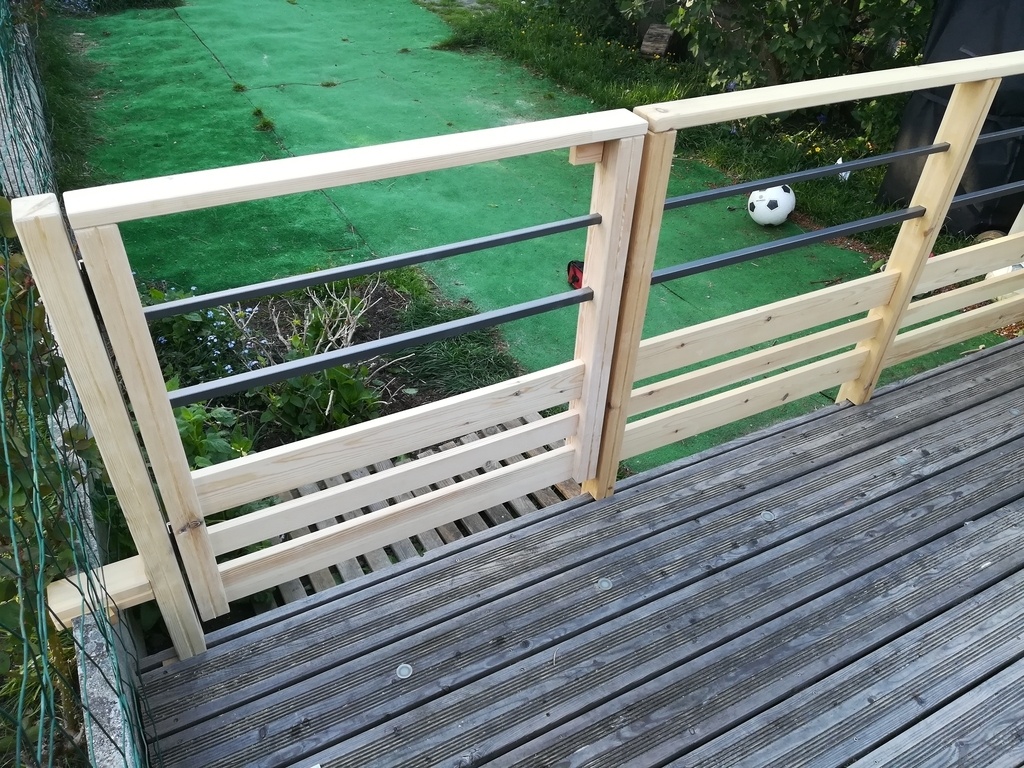

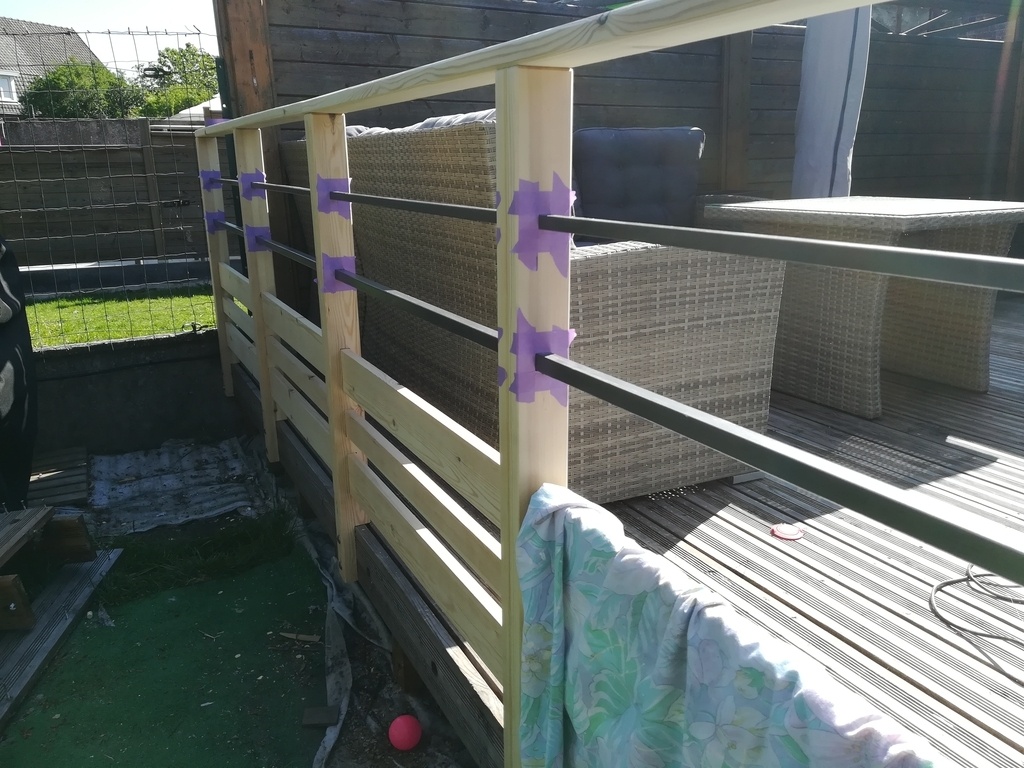

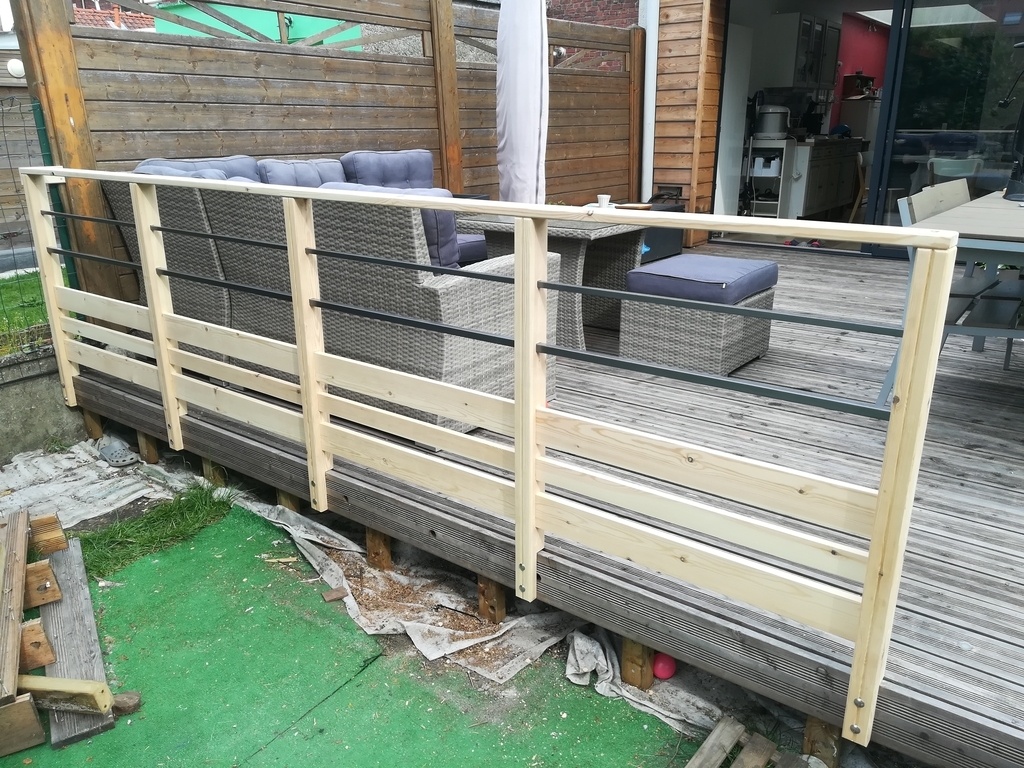

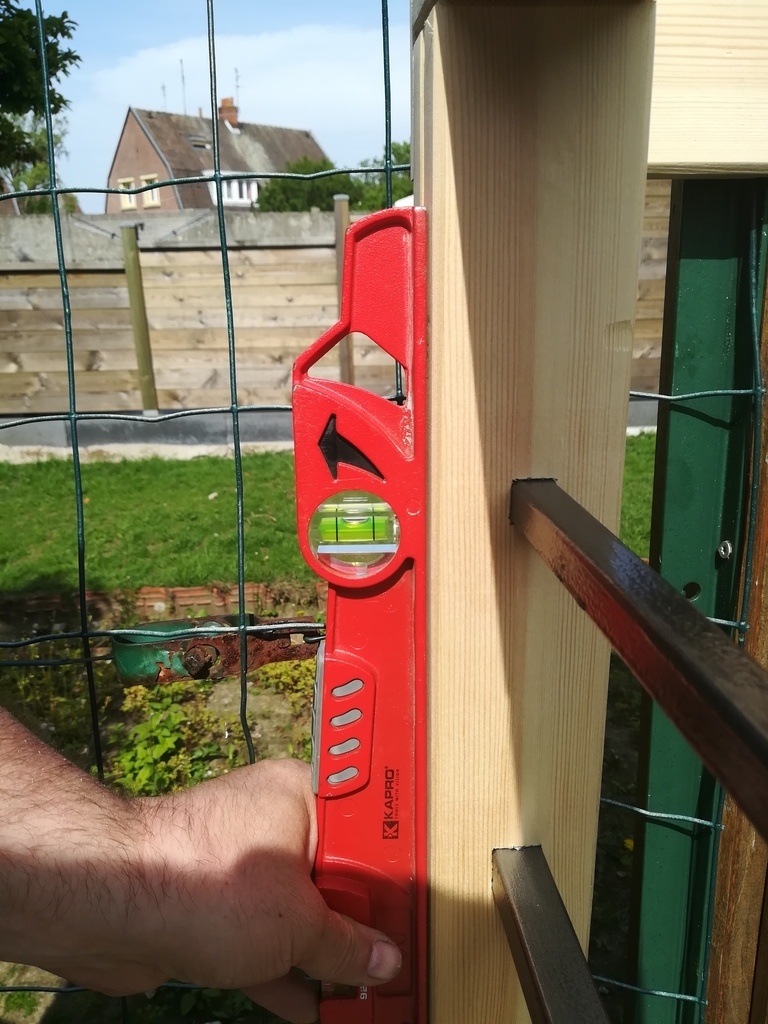

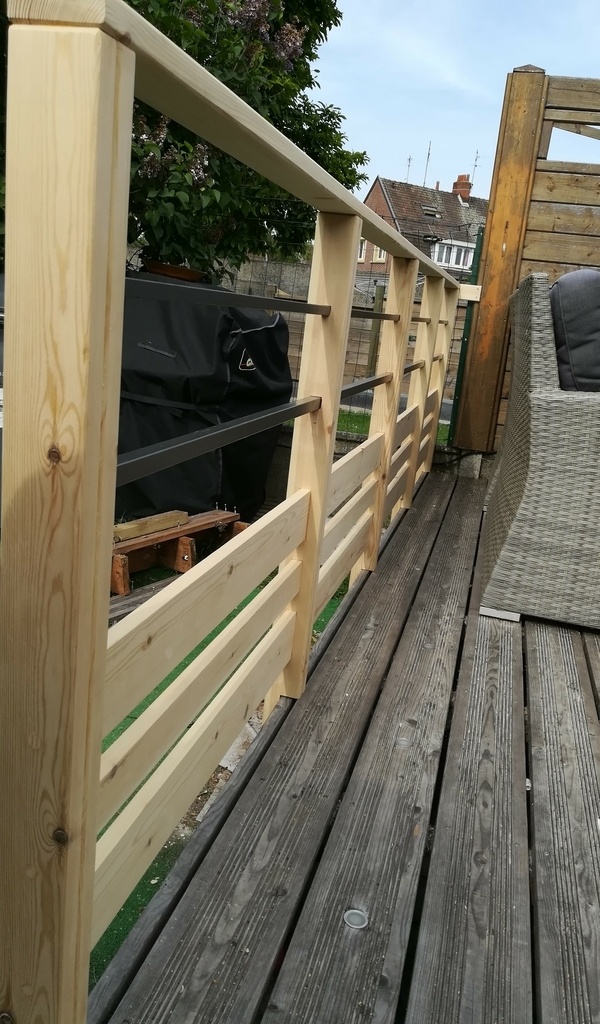

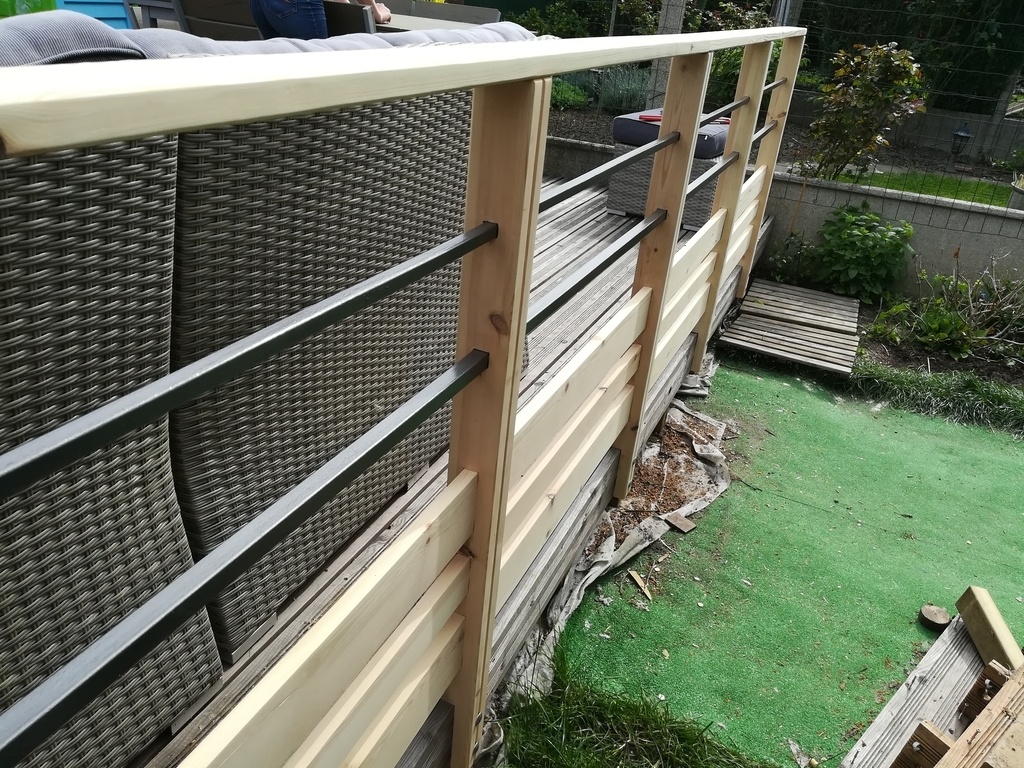

La pose du garde corps 2 boulons japy inos 8 x 80 mm à chaque montants

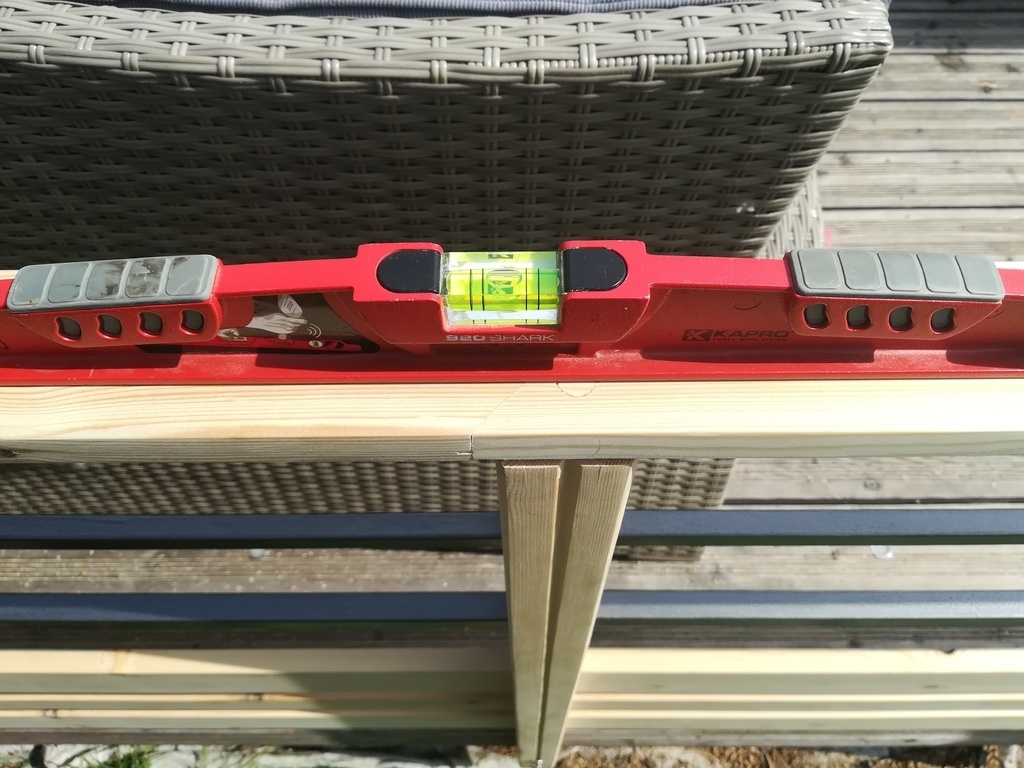

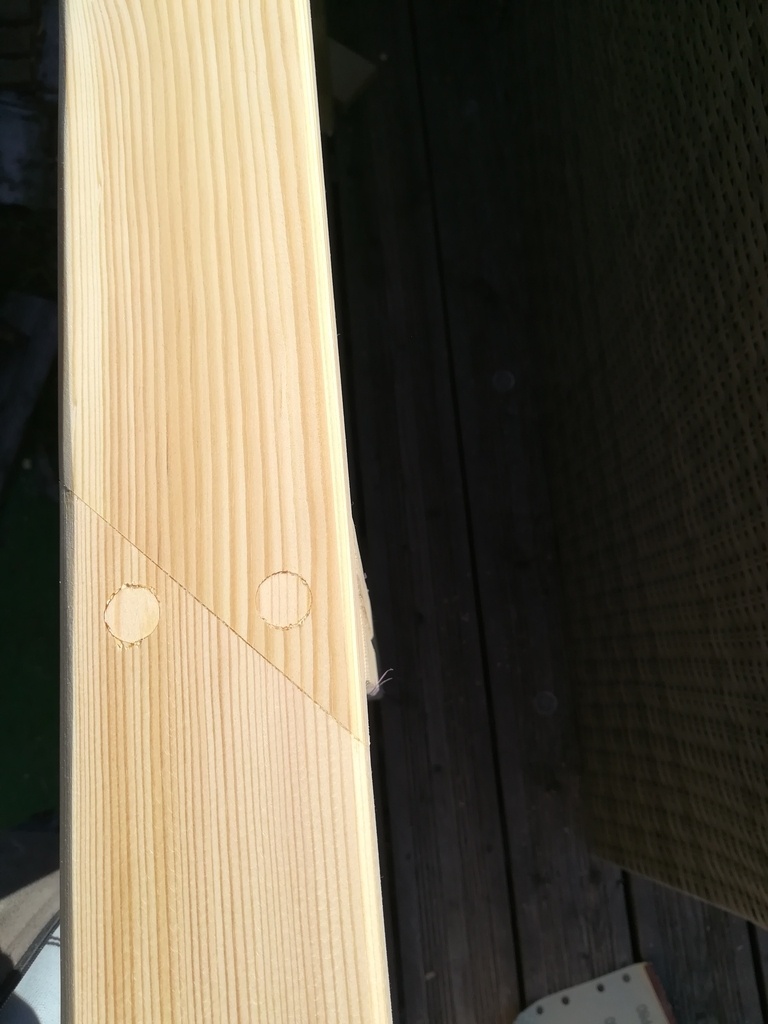

La main courante sera en deux pièces raccord coupe a 45°

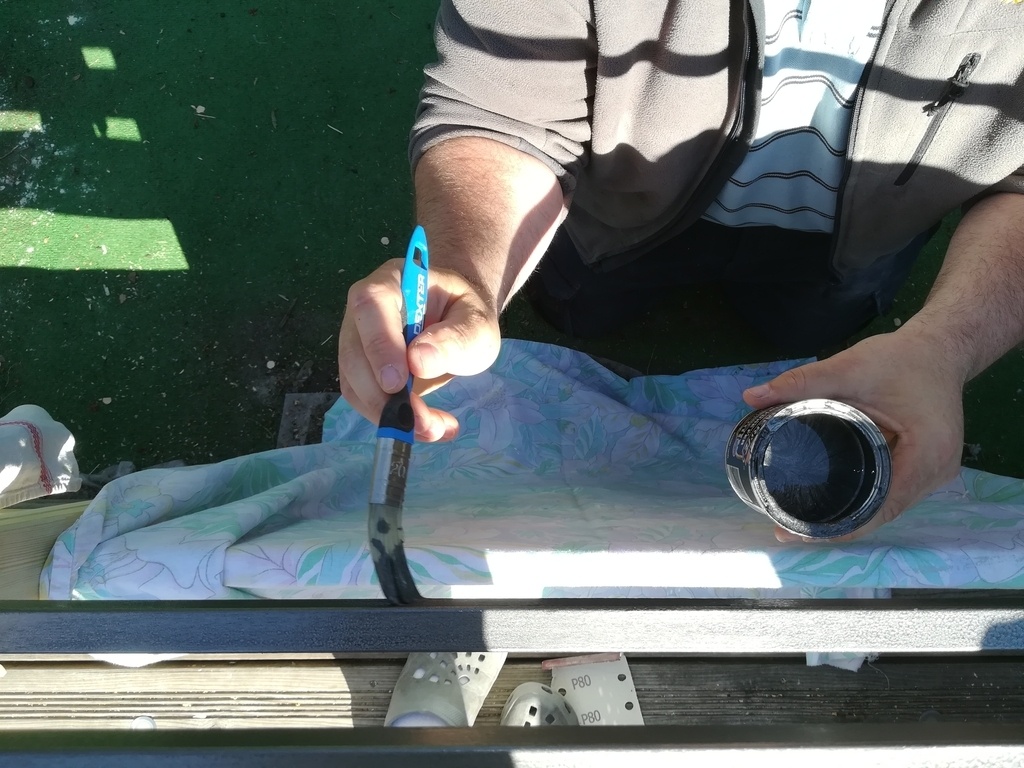

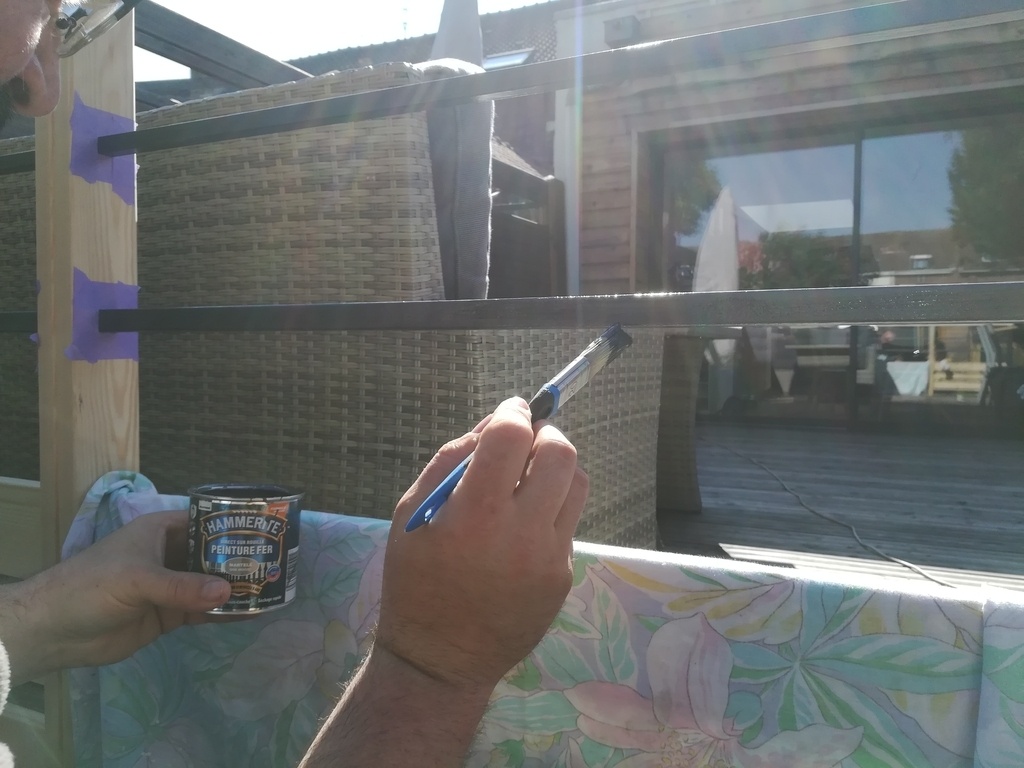

Dernière petite retouche de peinture.

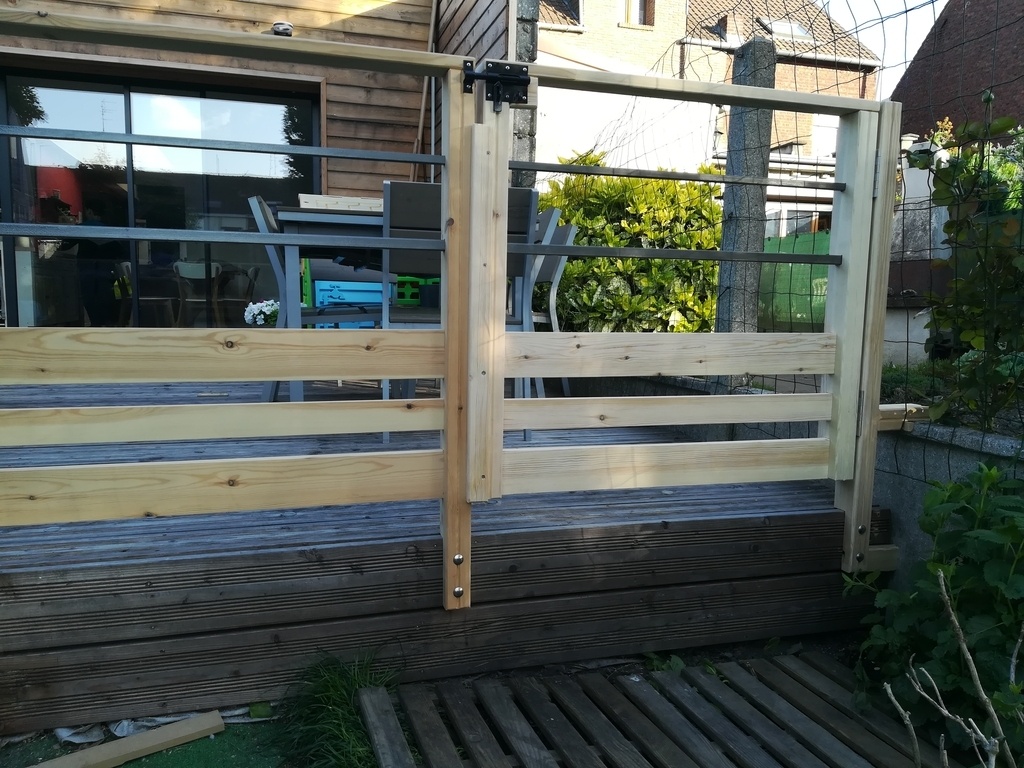

Fabrication de la barrière, qui est le prolongement du garde corps.

Mis à jour

Publications associées


Discussions

L'atelier de Dimitri  a publié la création "Garde corps terrasse en mélèze".
il y a 4 ans
Oak
( Modifié )

Super propre 👍🏻

L'atelier de Dimitri

Merci Oak 😉

Jéjé12

C'est clair, je me la garde de coté pour m'en inspirer !
Bravo.

L'atelier de Dimitri
( Modifié )

OuiLoArfGood merci 😊 pinterest ma pas mal inspiré aussi 🤗

L'atelier de Dimitri
( Modifié )

Voila la vidéo 😁youtu.be/Ka4UoTSU1MM

DamienBe
( Modifié )

c'est très beau ! tes tubes, ils font toute la longueur et traversent tous les poteaux ? Si oui, comment les fixes tu à l'extrémité et quand les rentres-tu ?

L'atelier de Dimitri

Sur la partie du garde qui est fixe, j'ai utilisé 4 barres d'acier il n'y a que deux poteaux ou celle-ci traverse pour les autres c'est un encastrement.

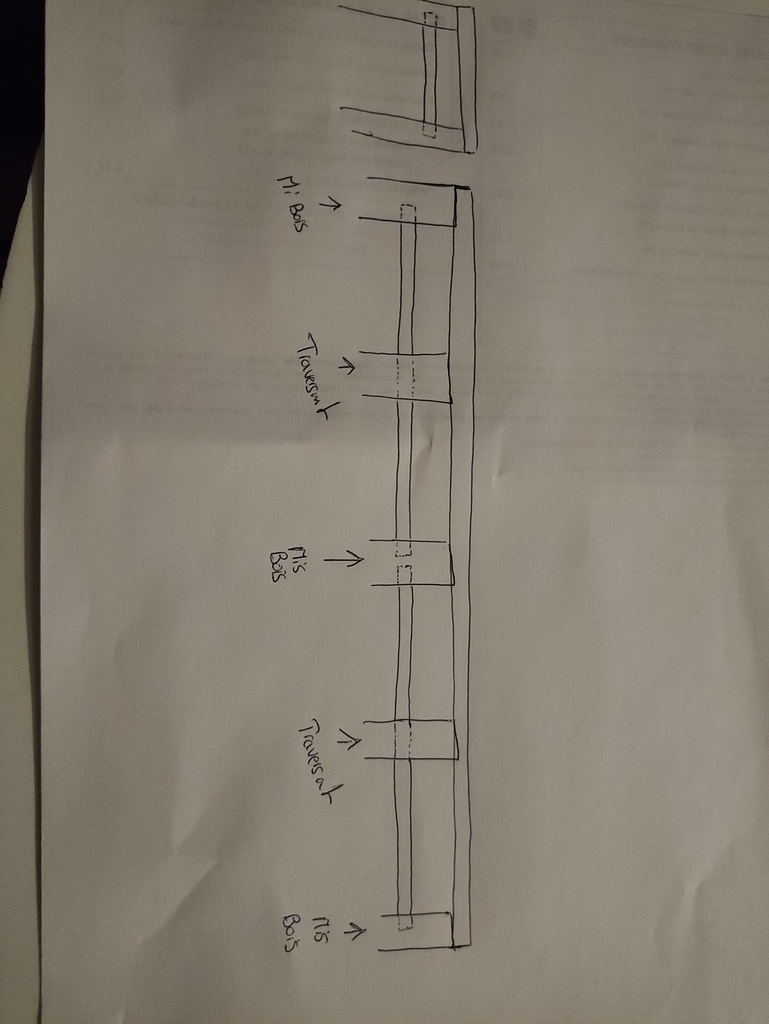

Je vous est fais un plan vite fait désolé pour la mauvaise qualité.
Elles sont maintenu avec l'ensemble du collage.

DamienBe

Merci beaucoup !

Momol71200

Bonjour je suis nouveau sur le site. Je suis tombé par hasard si votre page en cherchant justement ce type de rambarde. Je suis totalement novice dans le bois. Et je commence à apprécier le travailler. Serait-il possible d'avoir un plan avec les différentes côtes du poteaux de la rambarde. J'ai un peu peur de partir dans l'inconnu et que le résultat ne me convienne pas. Merci de votre retour.
