Lunette de tournage

Groliviande Question de néophyte mais je vois beaucoup de boiseux demander des plans des réalisations alors que l'ensemble de la réalisation se comprend en regardant la photo.

Que vous apporte de plus un plan vis à vis de la réalisation?

pour ces lunettes de tournage, le but est, je pense, d'avoir les trois roues a égale distance pour que la lunette serve correctement. Je ne suis pas très fort pour improviser un outil qui doit être assez précis. Le plan me servirai, j'imagine, a adapter ce modèle au modèle de mon tour...

Après certains ont sûrement suffisamment les capacités pour reproduire un modèle seulement avec une photo.

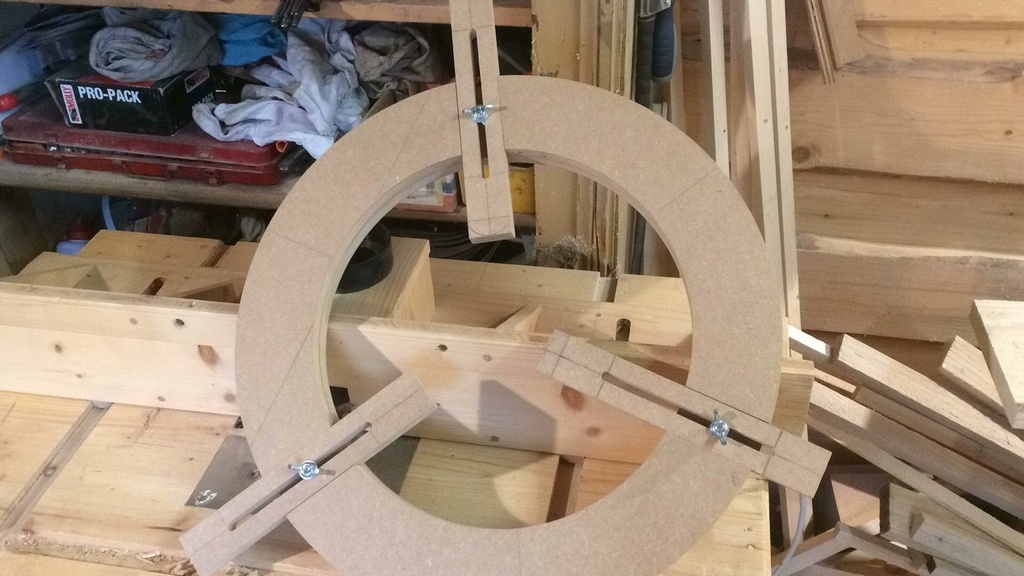

Groliviande en fait, chaque roulette se règle indépendamment des autres (la rainure que tu vois sur la partie qui tient la roulette). Tu mets ta pièce dans le mandrin, tu règles à peu prés ta lunette (tu amènes les roues au contact), tu fais tourné. Si il y a tout qui vibre, t’arrêtes le tour, tu règles tes roulettes une à une jusqu’à ce que ça ne vibre plus et que tout tourne rond (du moins la partie que tu travailles). C'est comme ça que tu obtiens la précision, à l’œil ;). C'est pas très compliqué à faire (faut juste savoir diviser un cercle en trois...).

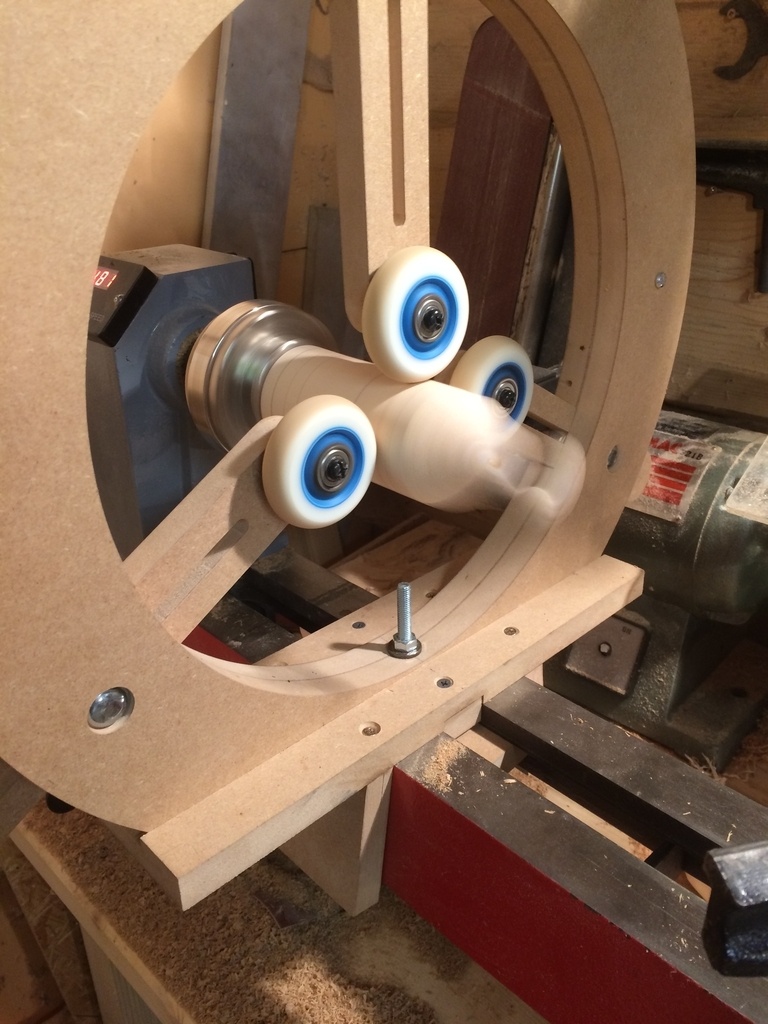

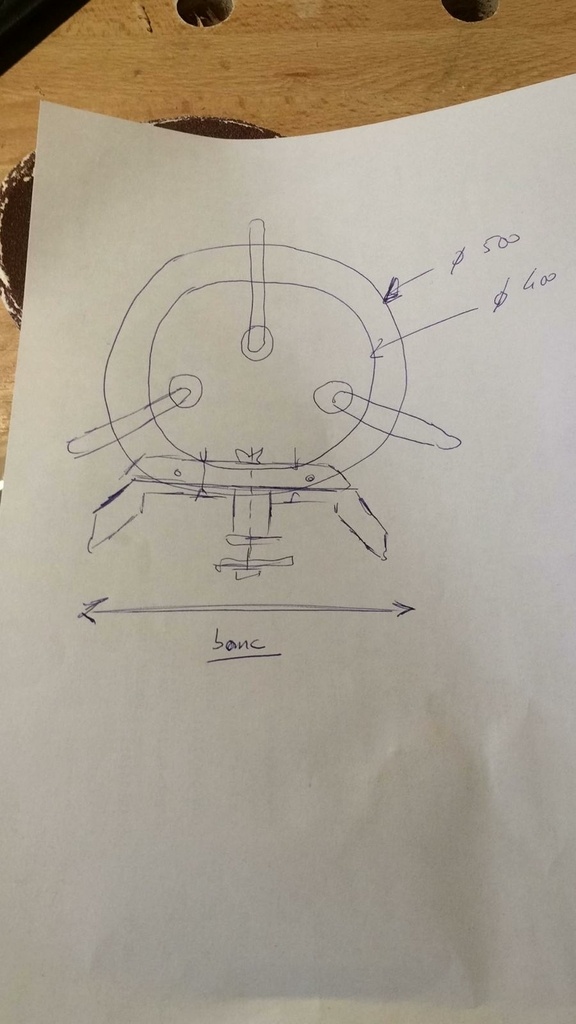

Donc pour répondre à tout le monde... J'ai mis le plan... Mais j'ai honte, les plans c'était juste pour avoir une idée globale (je le met, mais ça va bien vous faire rire...), après j'ai fait en fonction de ma machine. Et oui l'idée est surtout de travailler des pièces longues, pour l'usinage ou le perçage. De manière à faire un complément de maintien avec la prise des mords. Et Groliviande l'a bien expliqué.

Il y a plusieurs mois j'ai publié un plan d'une lunette avec photos de ma réalisation.

artbois65 Oui ben là c'est sûr que c'est un autre niveau.
Mais bon ça dépend aussi de la taille du tour, de la hauteur axe mandrin et banc. Donc c'est délicat de retrouver le plan idéal à son tour.

cela sert a maintenir des pièces désaxées ou longues, pour éviter les vibrations et donc l’éclatement ou la perte de serrage dans le mandrin pendant l'usinage (accidents parfois graves)!

En effet c'est bon à connaître !

C'est plus rassurant aussi... sinon sylvainlefrancomtois l'a bien expliqué

sylvainlefrancomtois merci

Bonjour. Pourquoi avoi desaxé le centre de l alunette par apport a l axe du tour? Est ce voulu?

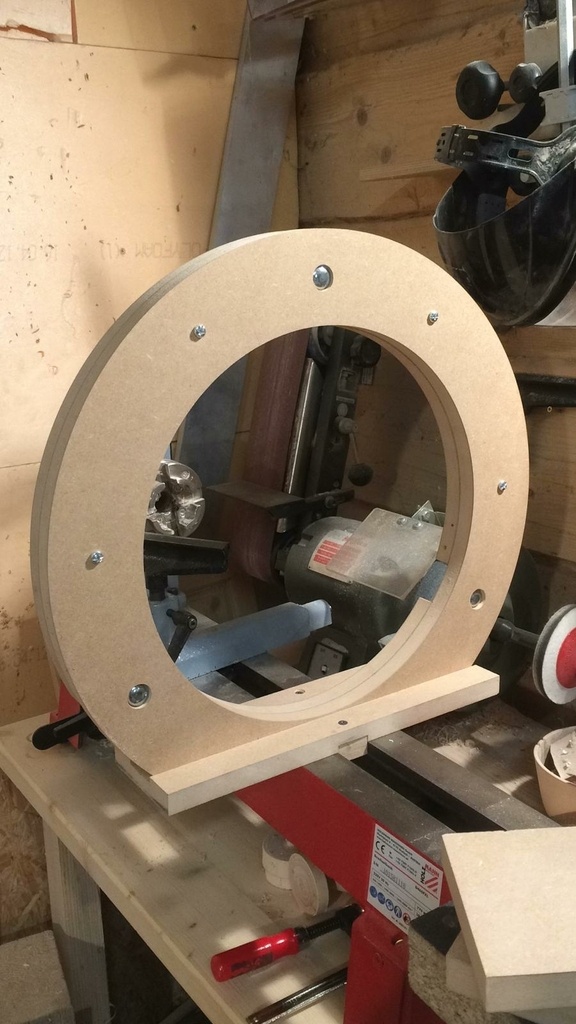

Bonjour, parce que je ne travaille pas de petites pièces qui nécessiteraient que le centre de la lunette soit axé au mandrin. Là c'est pour des vases, qui vont dépasser les 80mm de diamètre. C'est aussi pour ça que la lunette est de ce diamètre. Pour les petits diamètres je vais en faire une autre, qui sera aussi moins encombrante. j'avais peur que moins costaud avec des diamètres de 300 elle vibre de trop...
