Voici (encore) un télescope, pour un miroir de 400 mm de diamètre.
Toutes les pièces en bois ont été pré-découpées et pré-usinées sur une cnc (fraiseuse numérique), ce qui évite les longs temps d'ajustage, de perçage, etc.
Il est possible que la construction d'un télescope n'intéresse pas grand monde, mais cela peut donner quand même des idées, notamment ce que l'on peut faire à partir de pièces découpées en cnc.
...
......
......

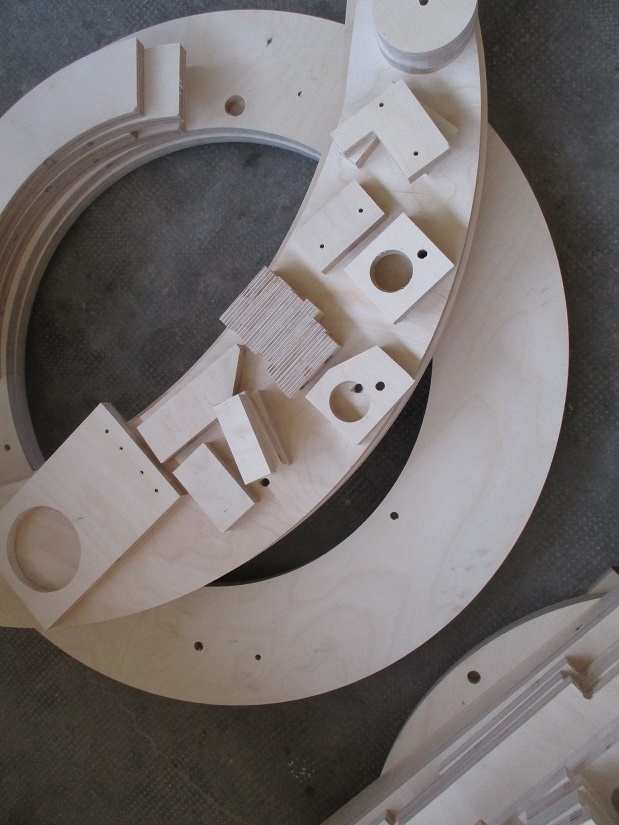

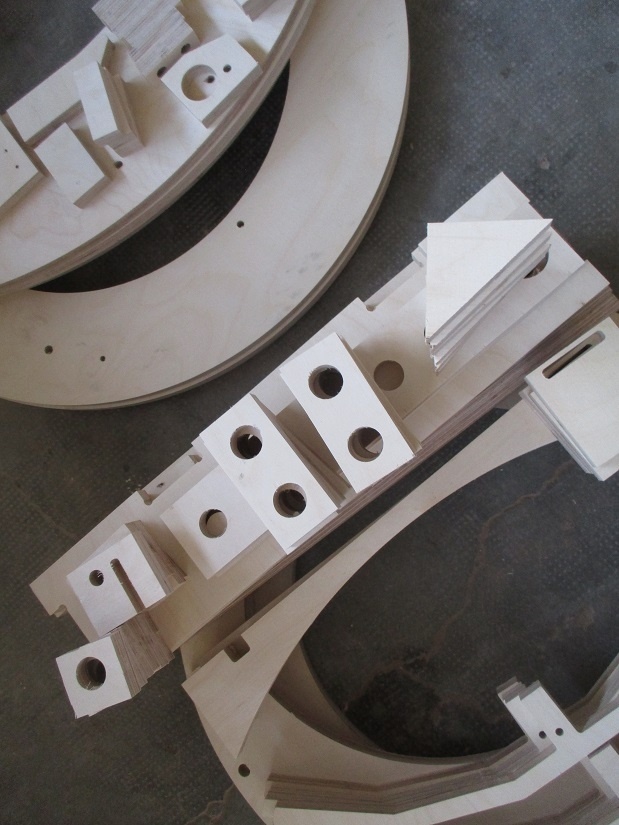

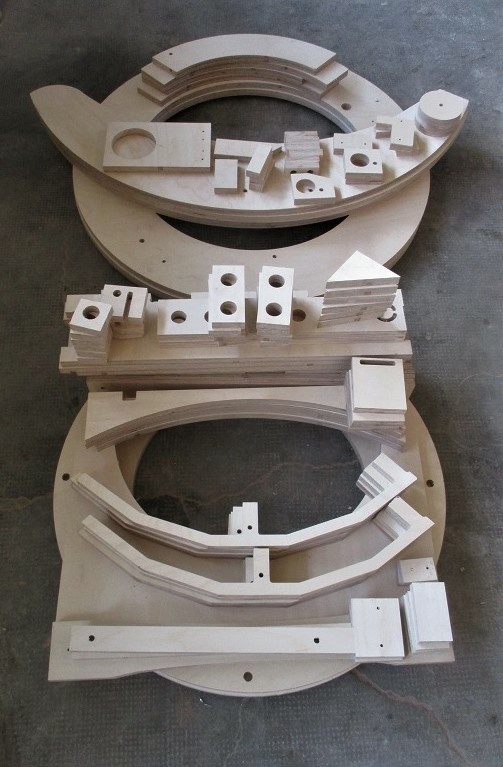

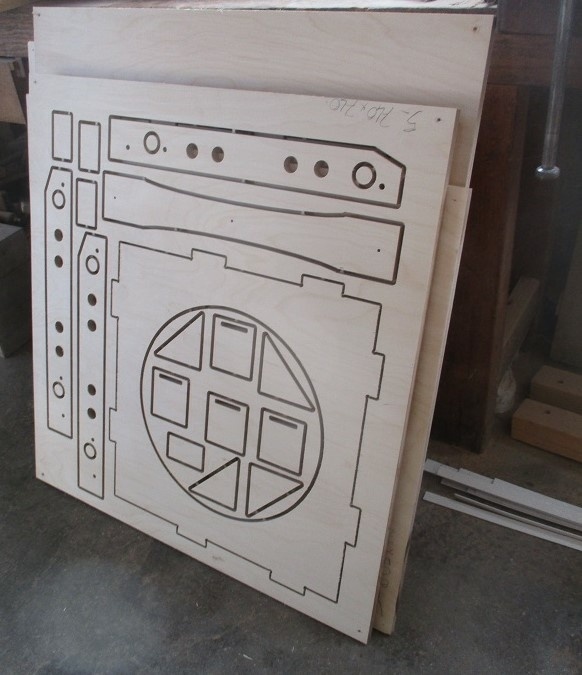

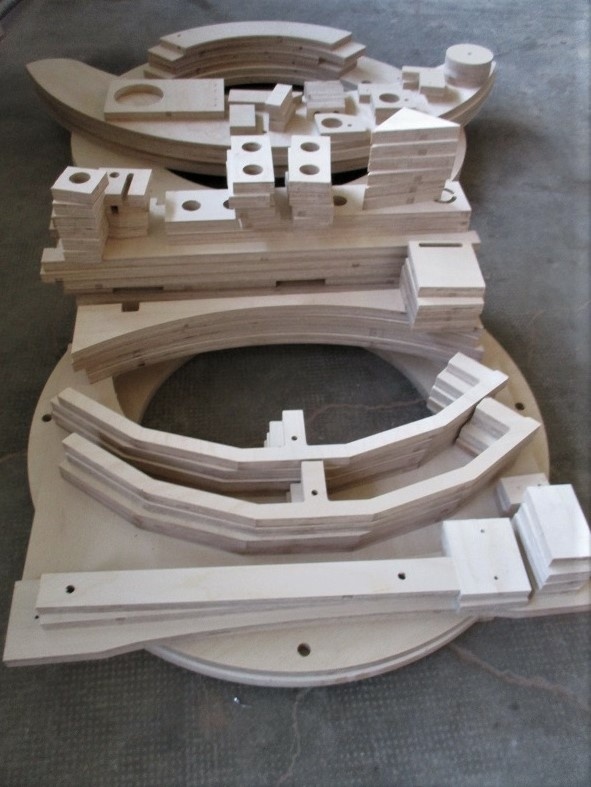

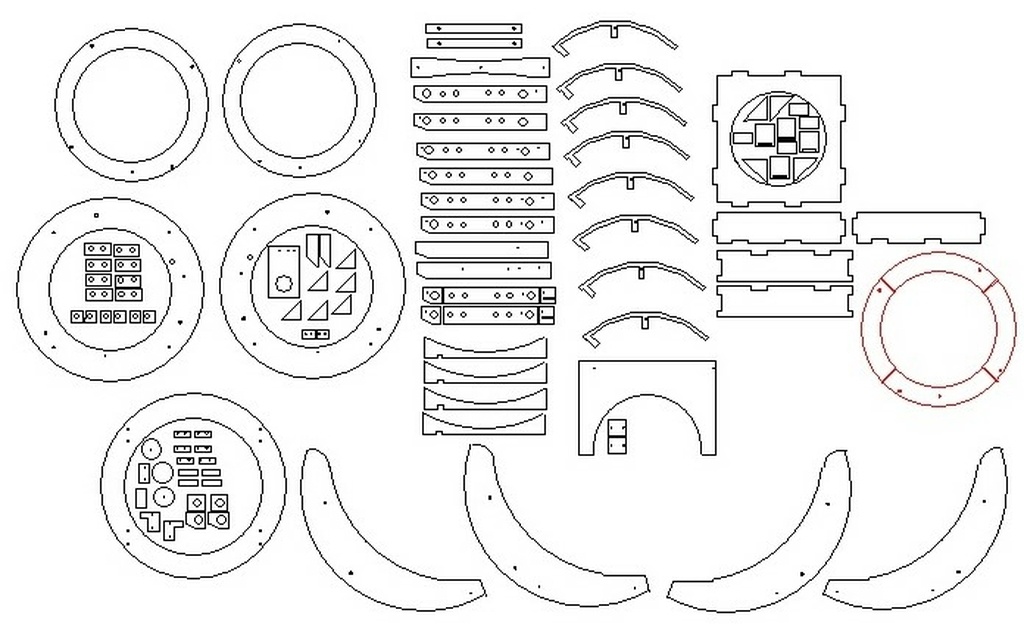

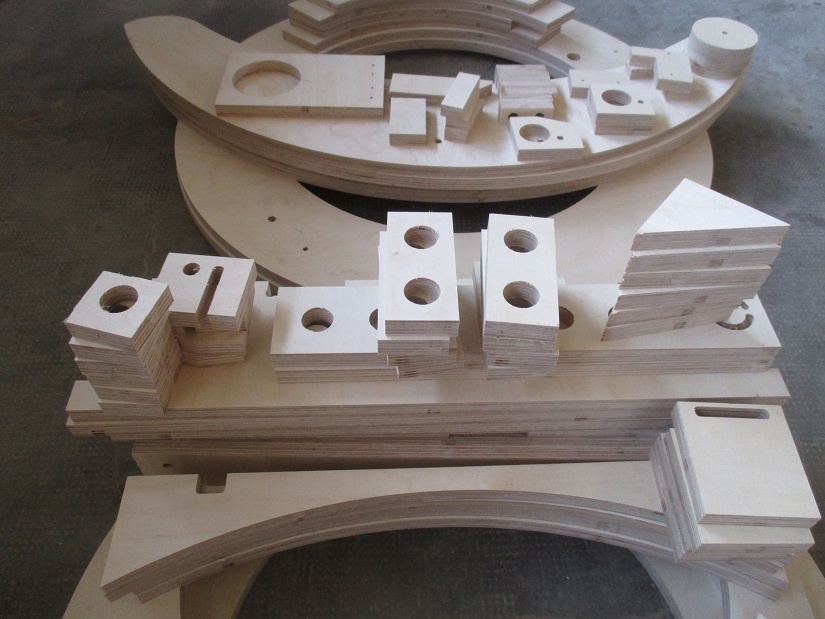

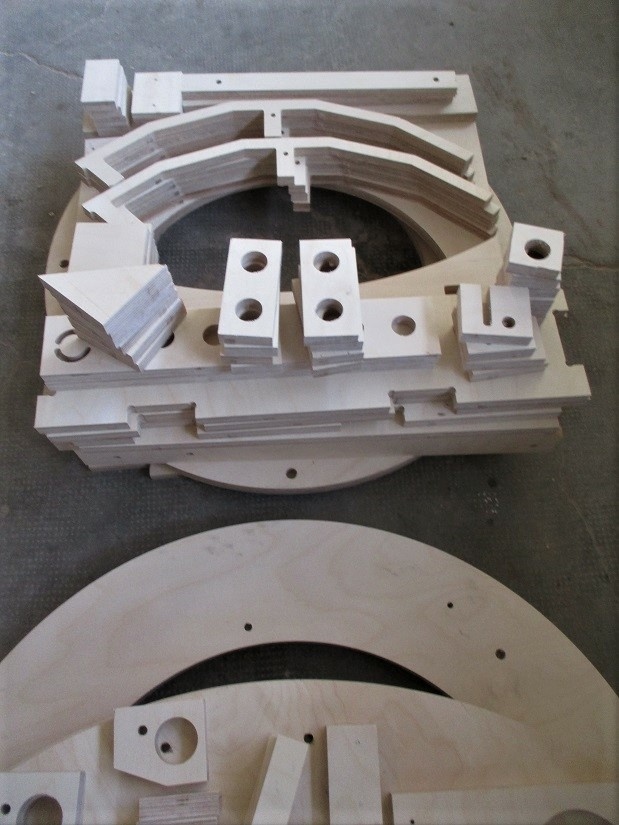

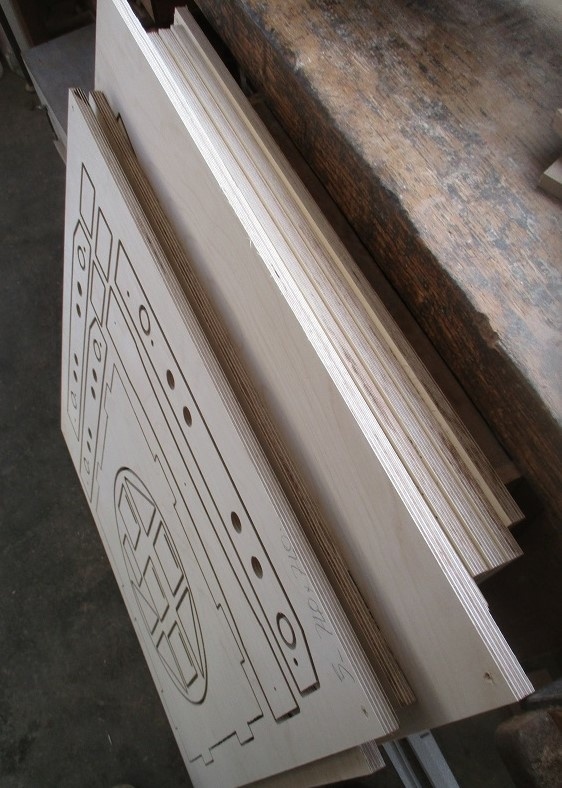

Les plans en .dxf et les découpes brutes de cnc, puis après ponçage:

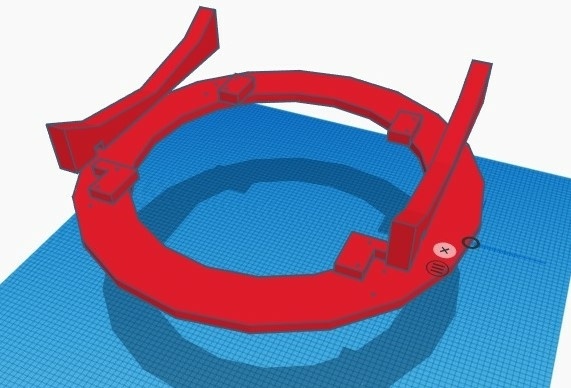

Principes de construction:

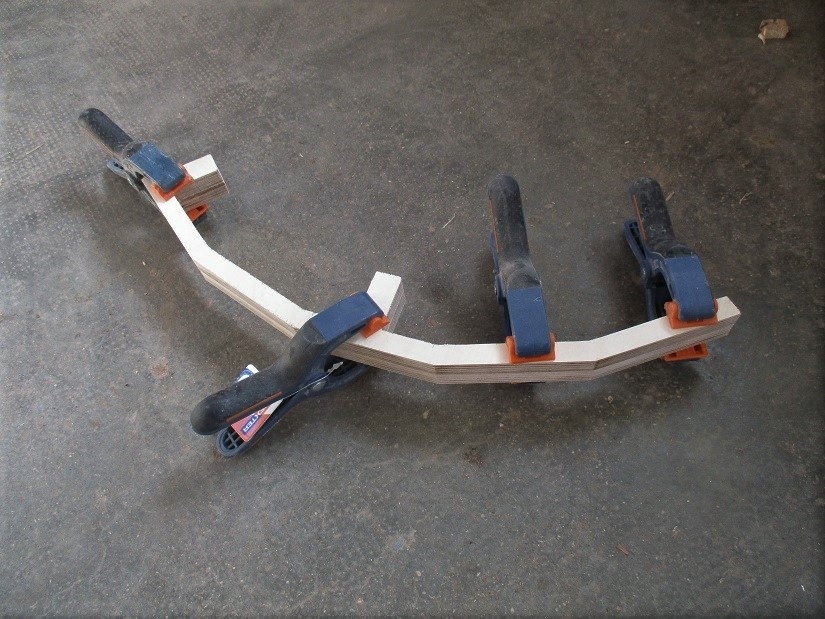

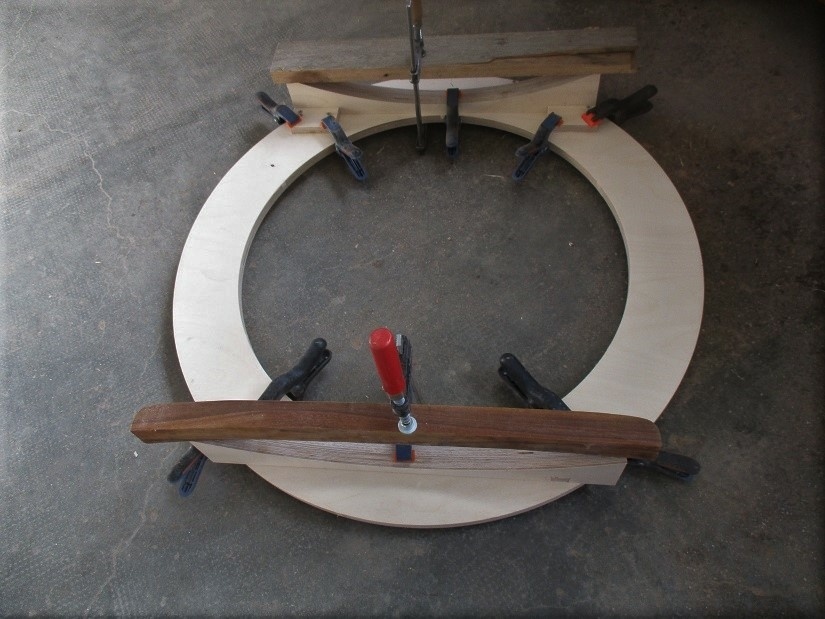

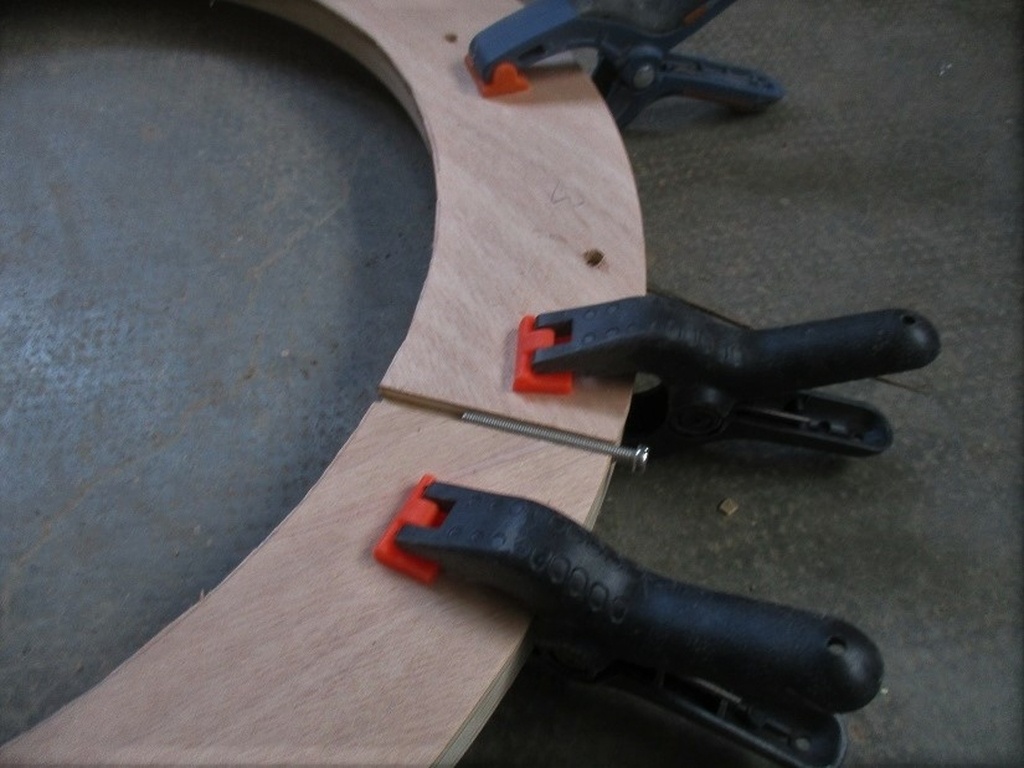

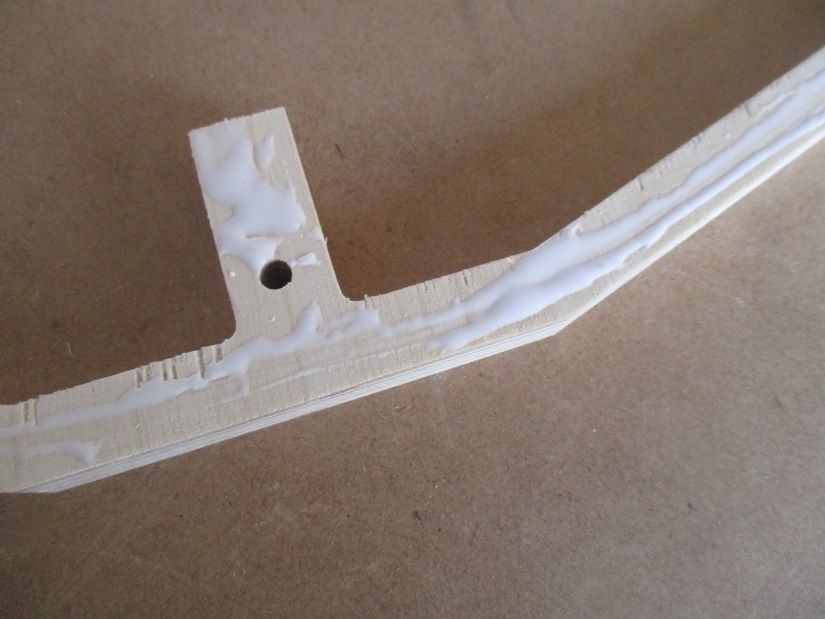

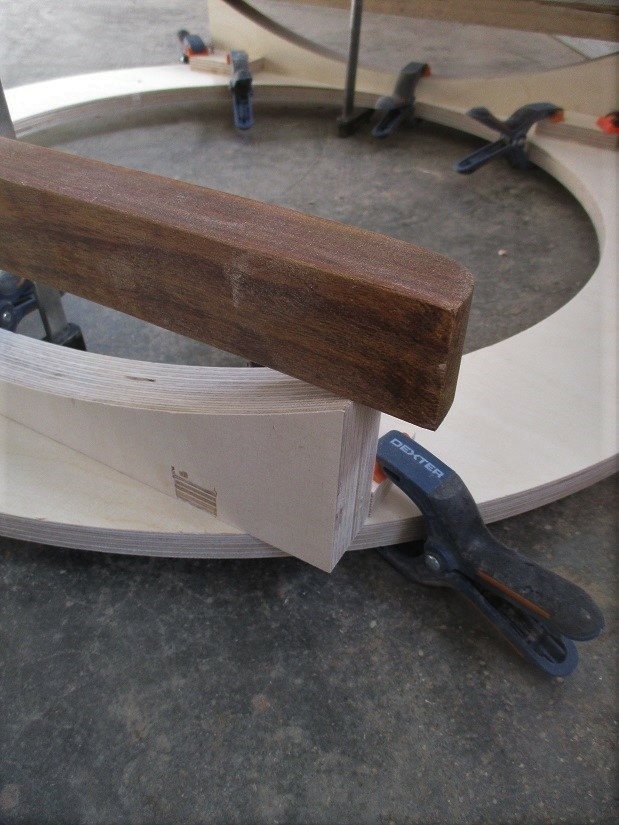

Assemblage et collage des éléments en bois:

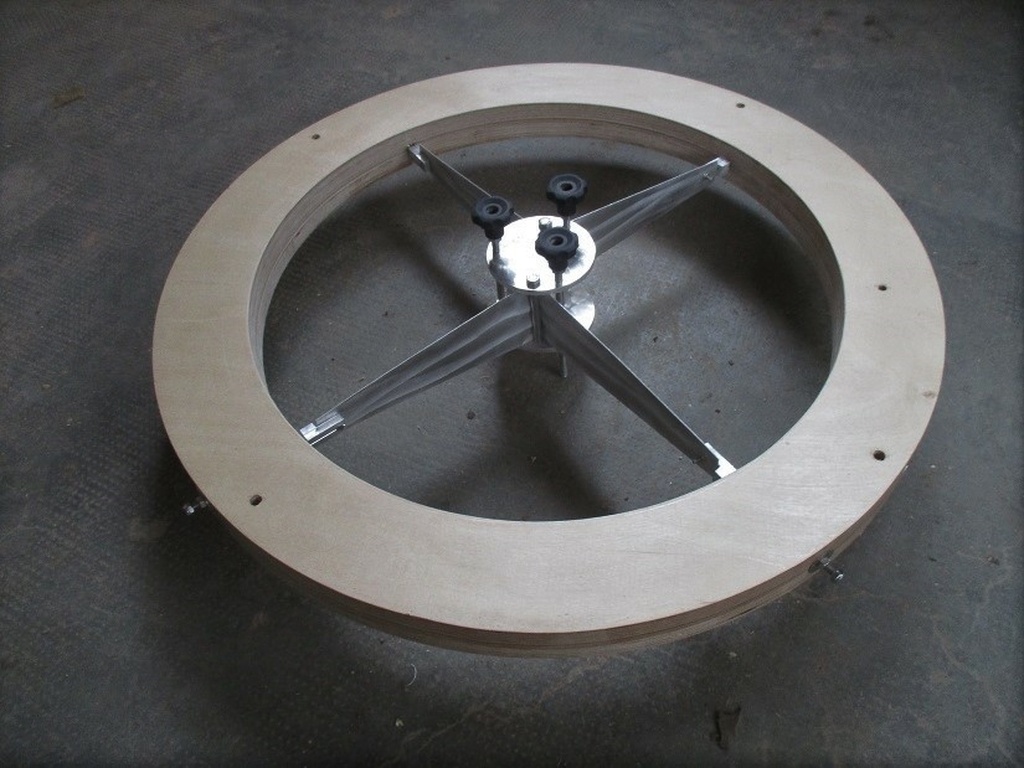

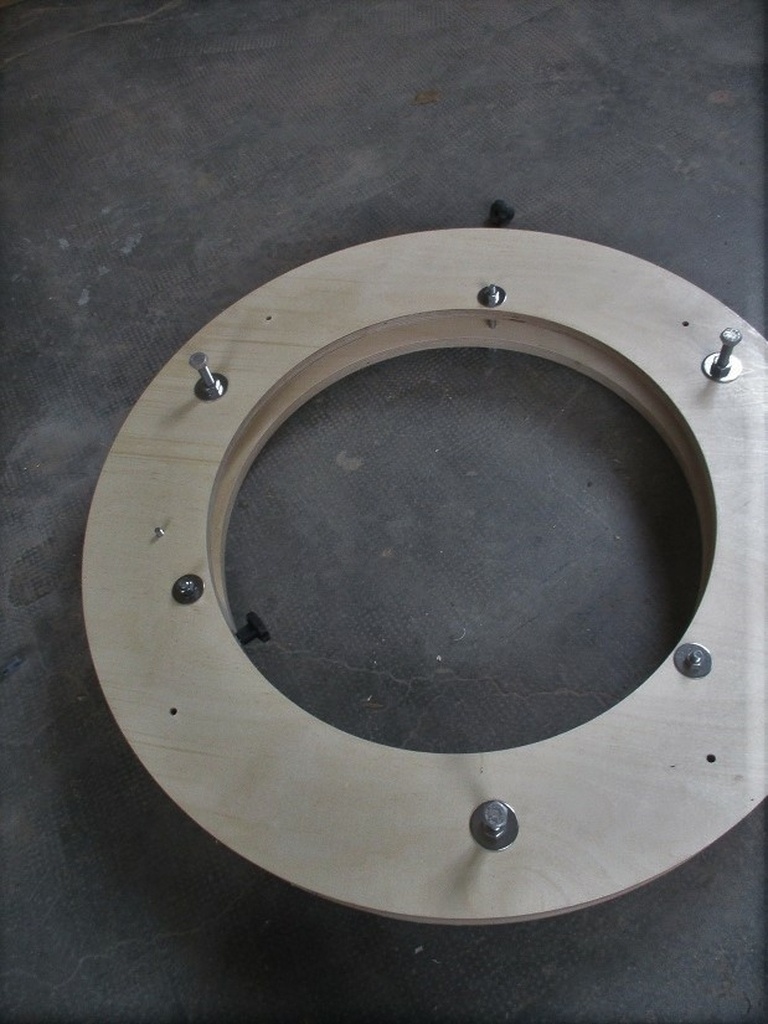

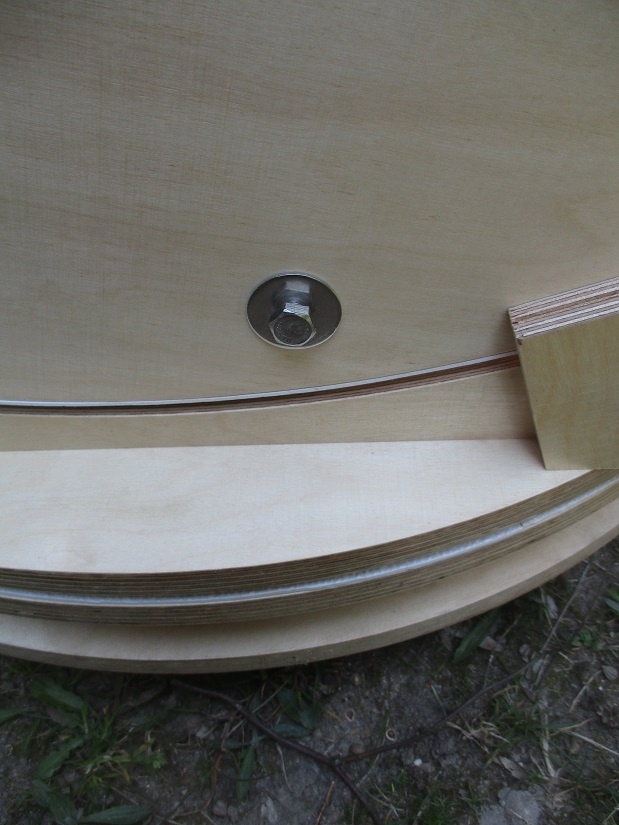

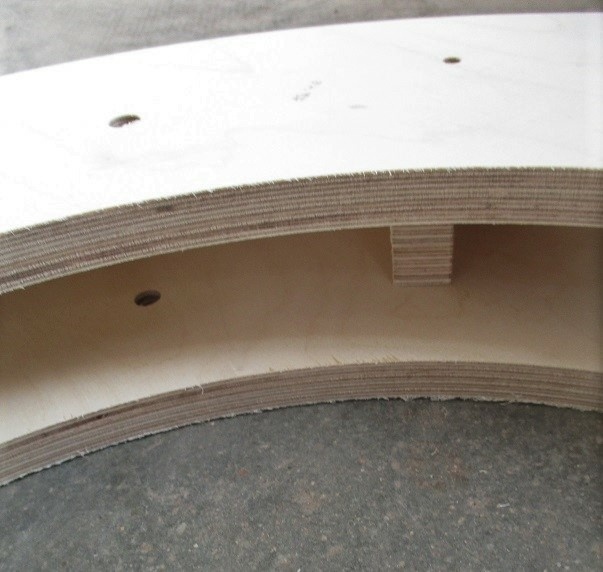

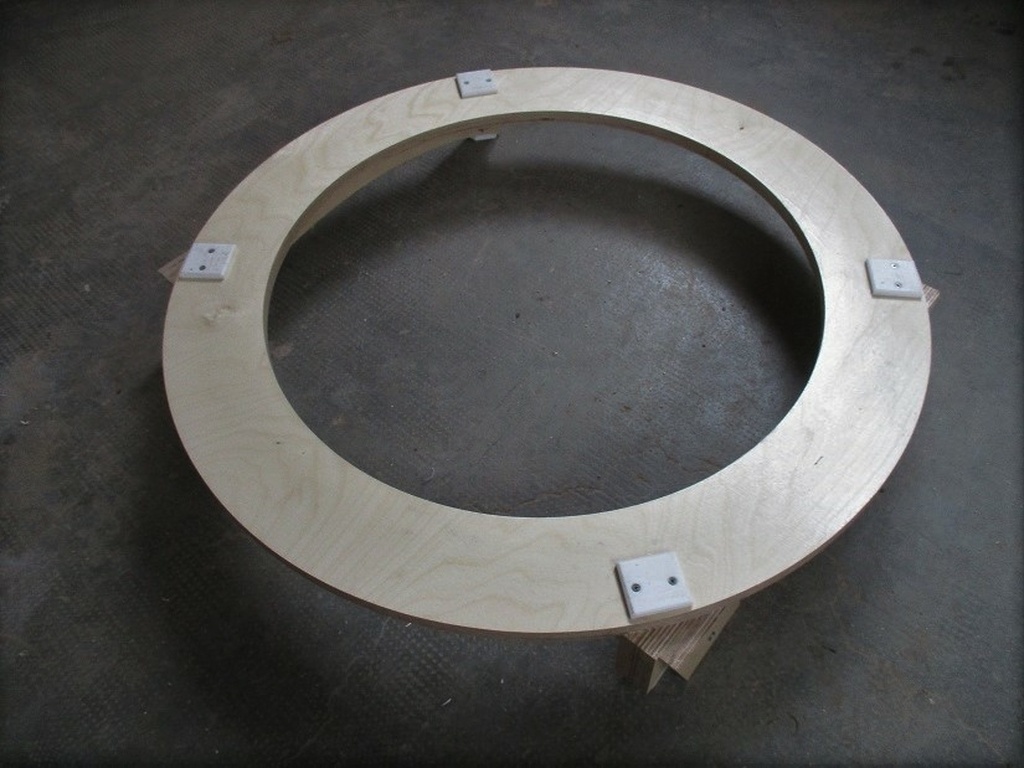

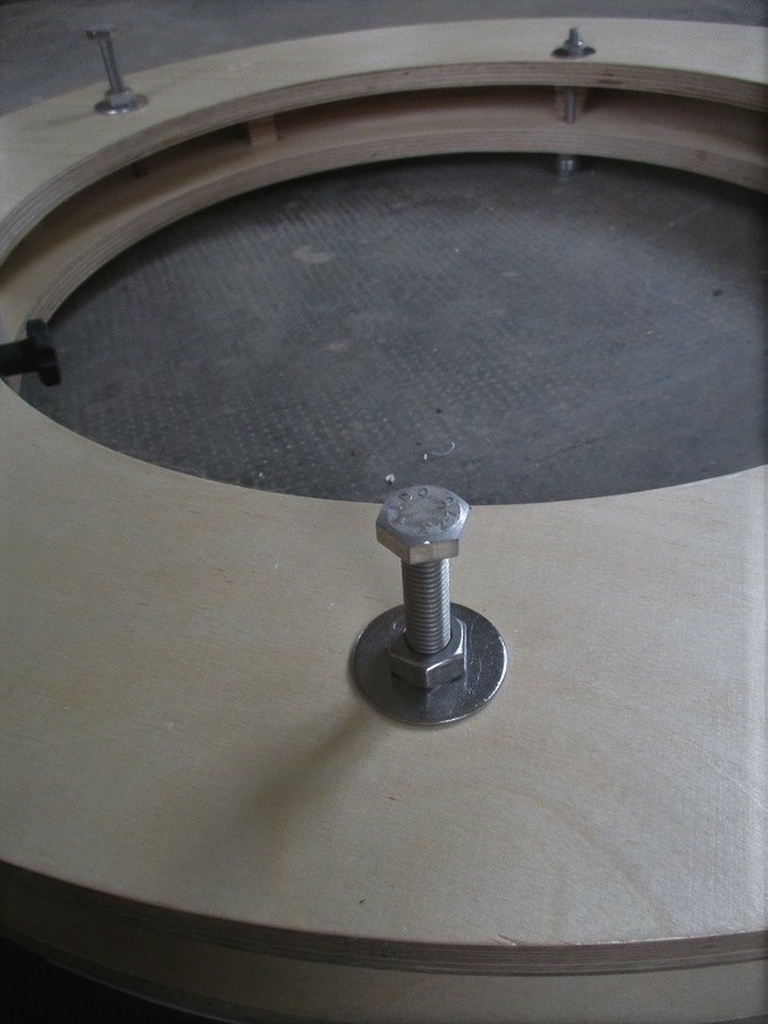

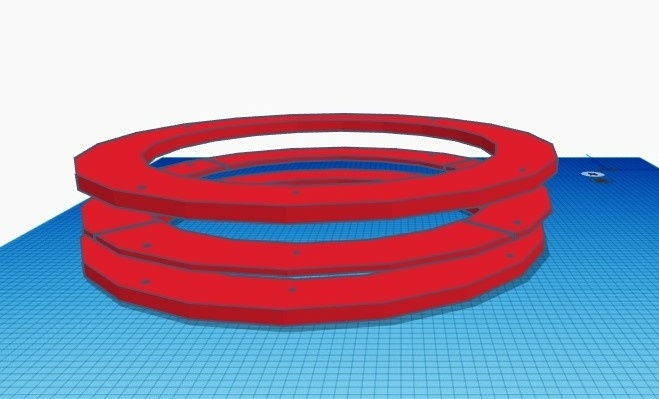

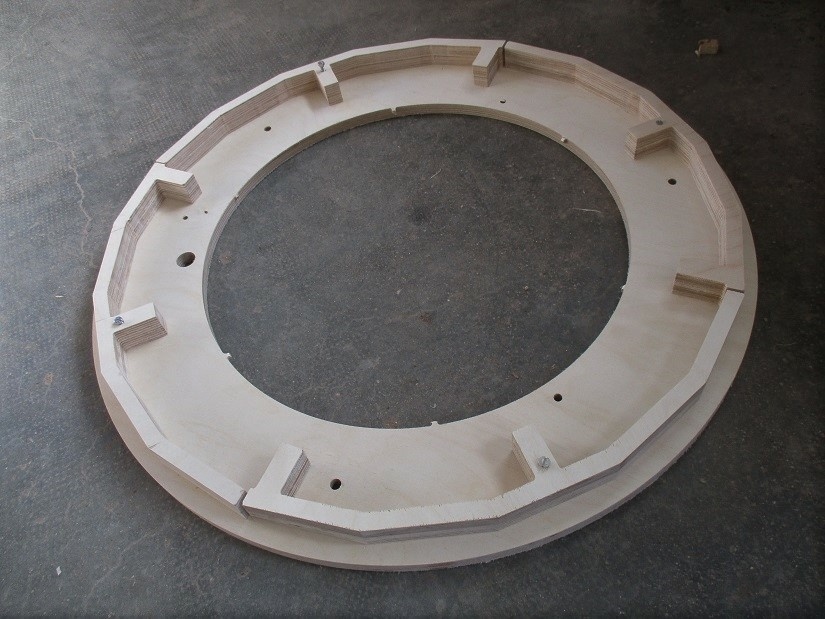

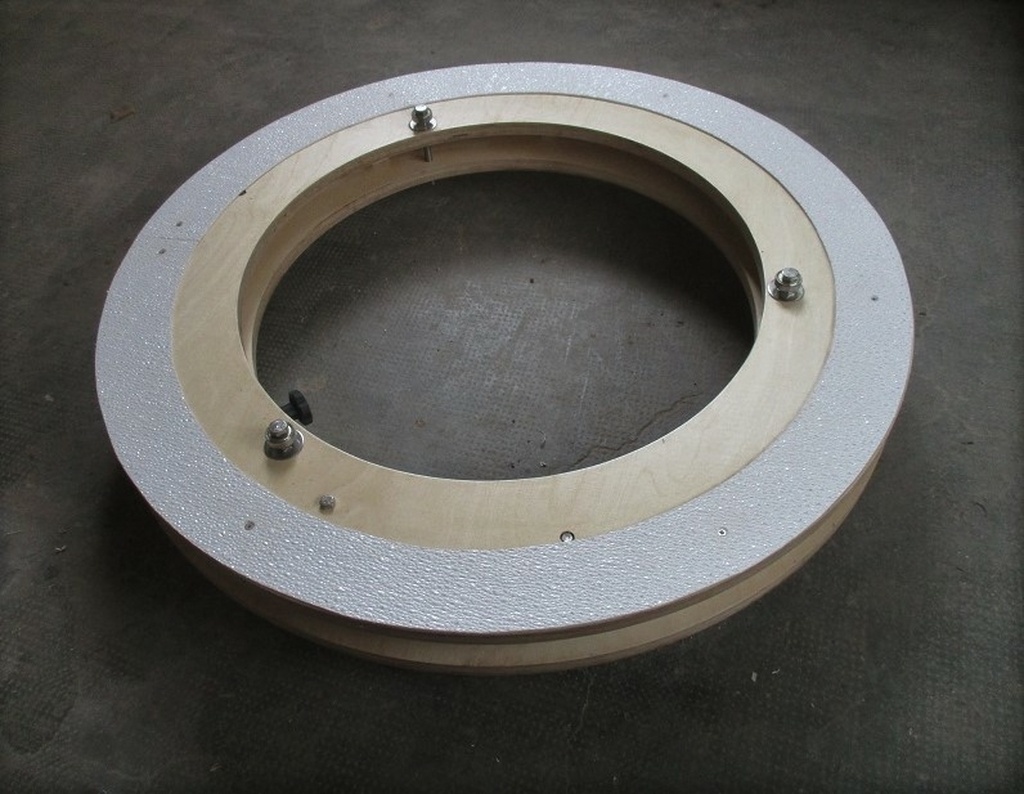

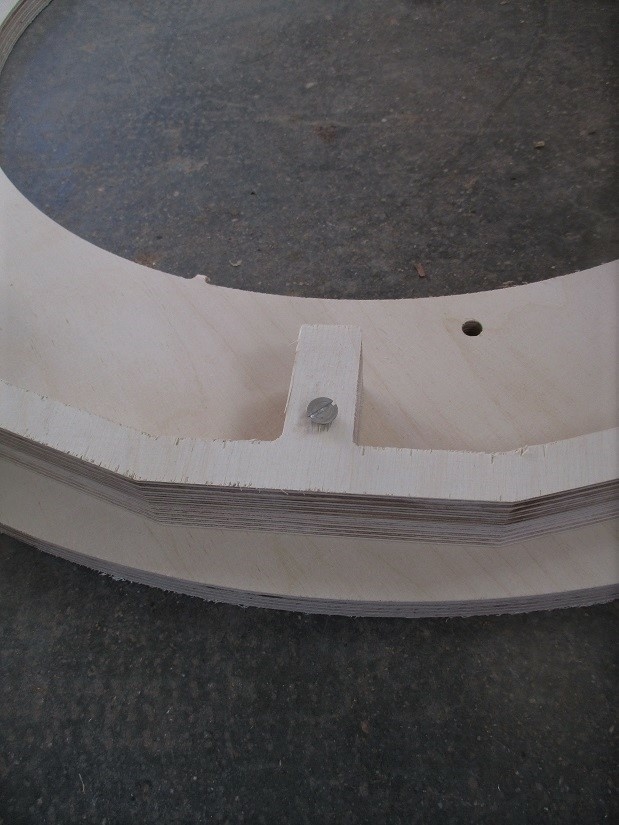

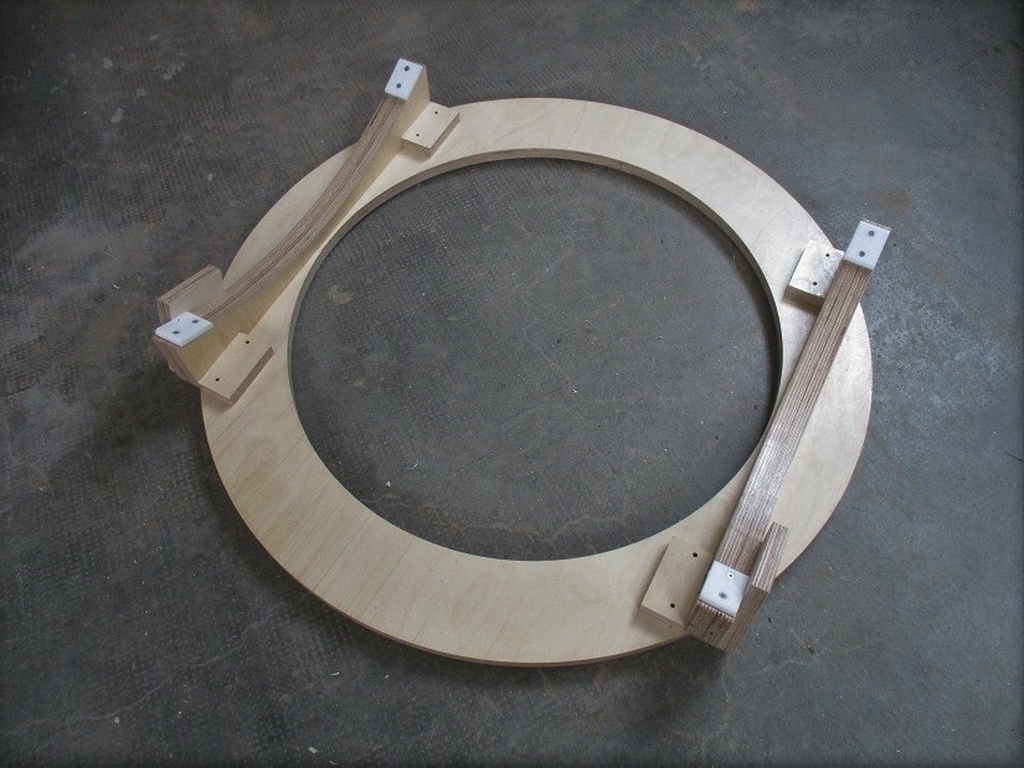

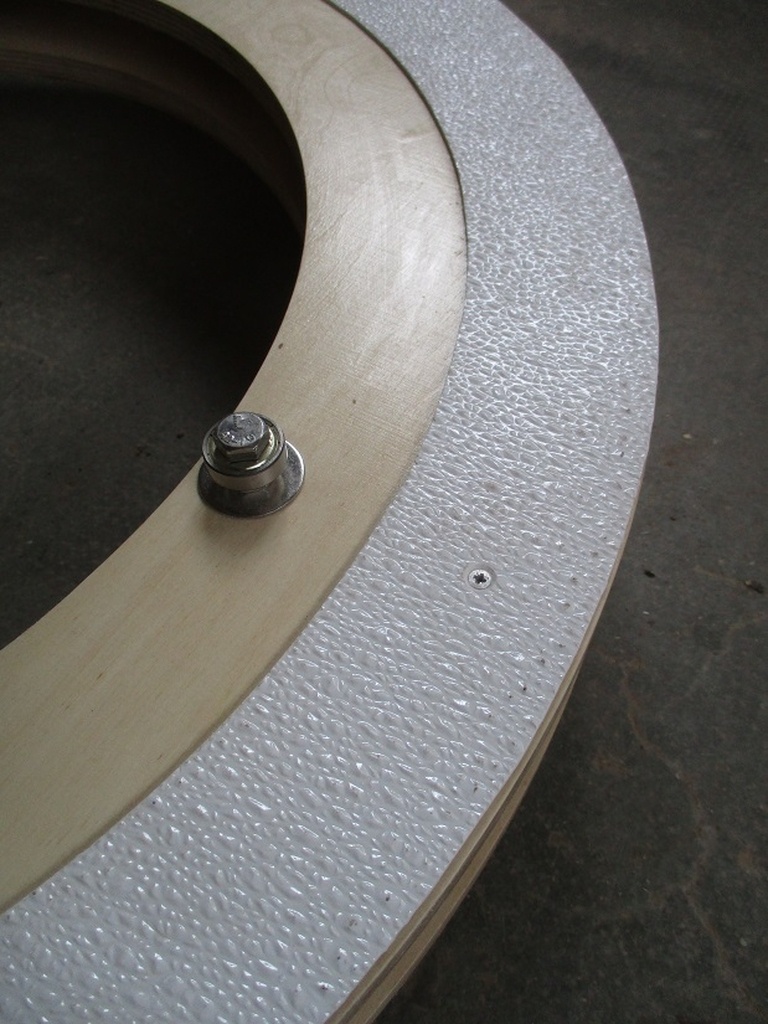

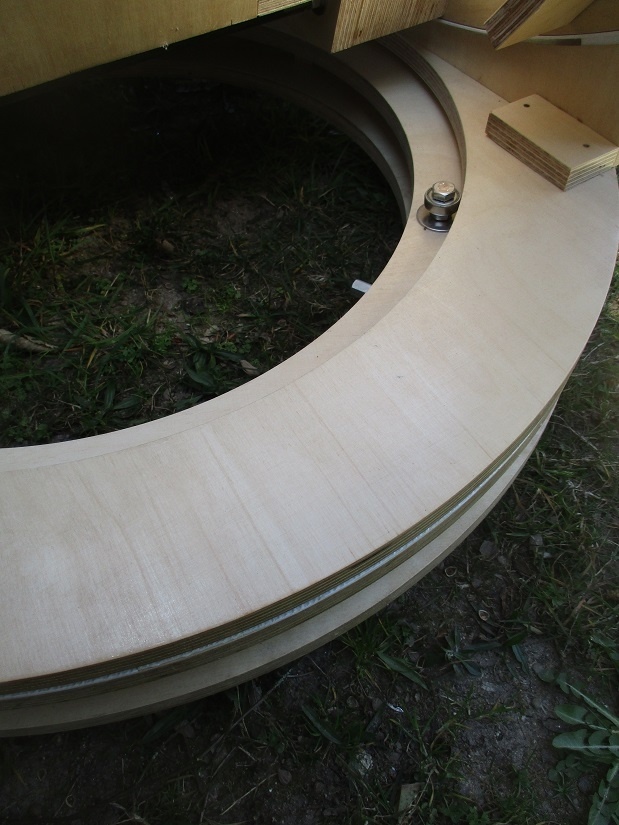

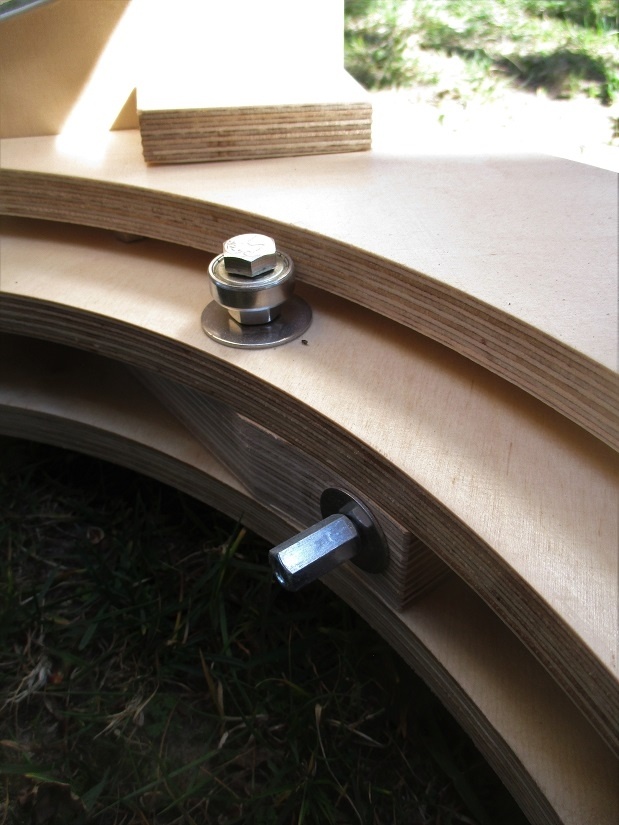

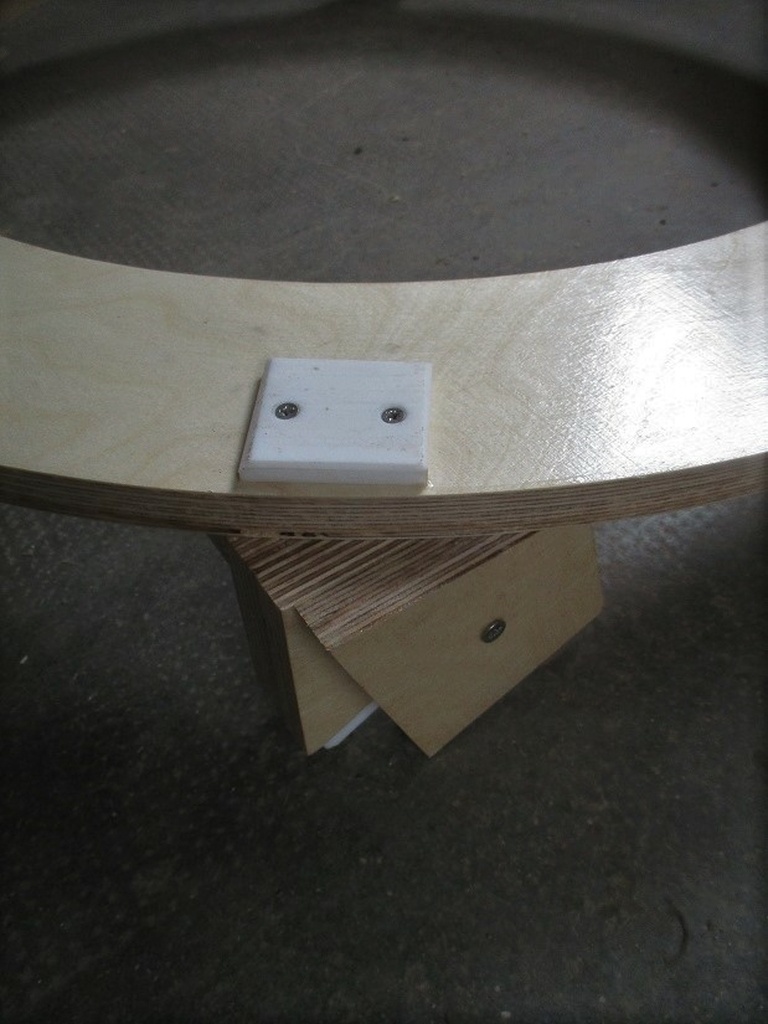

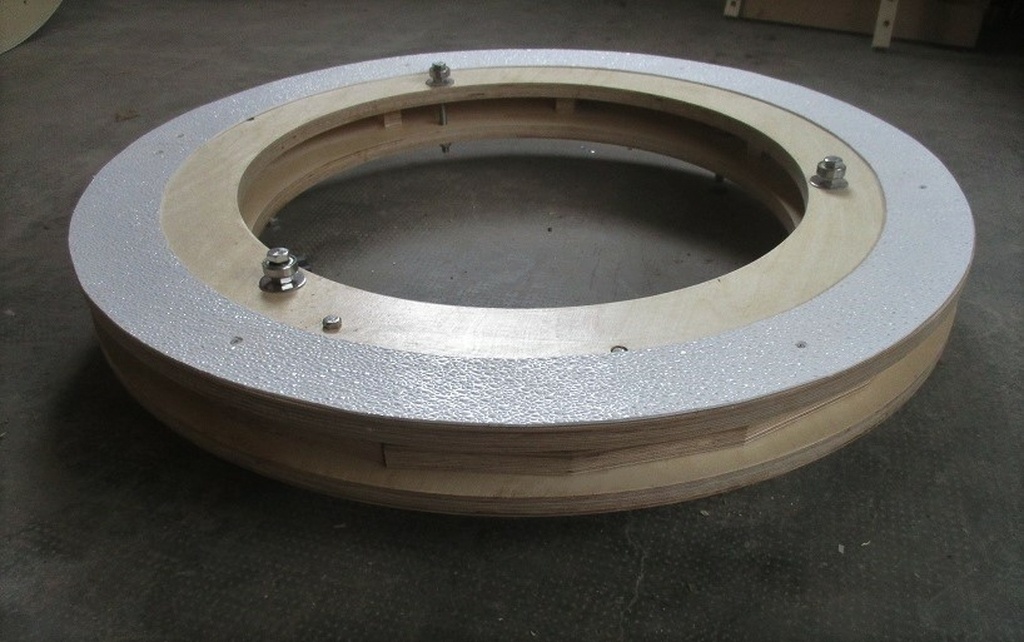

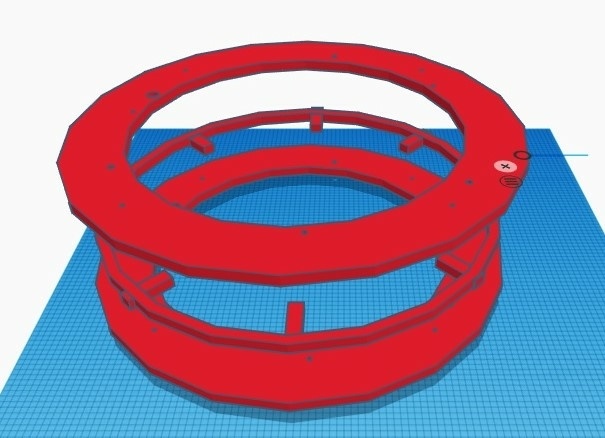

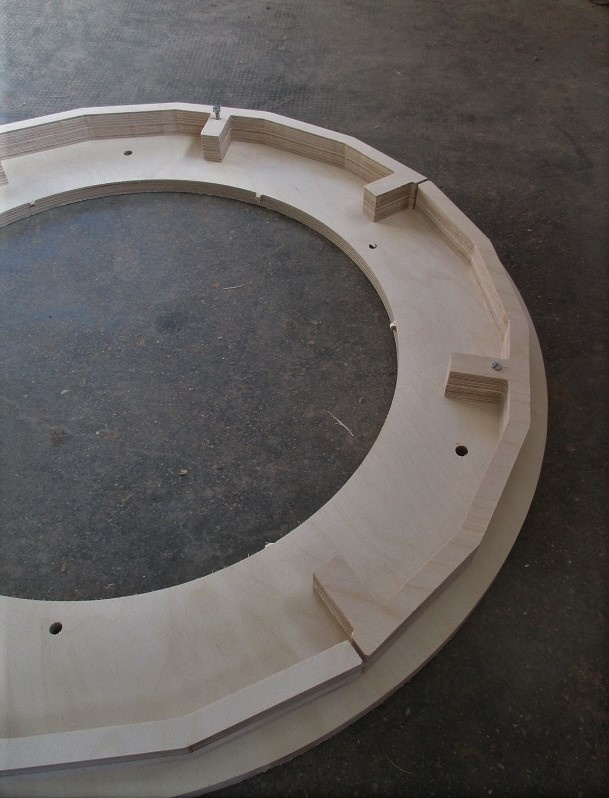

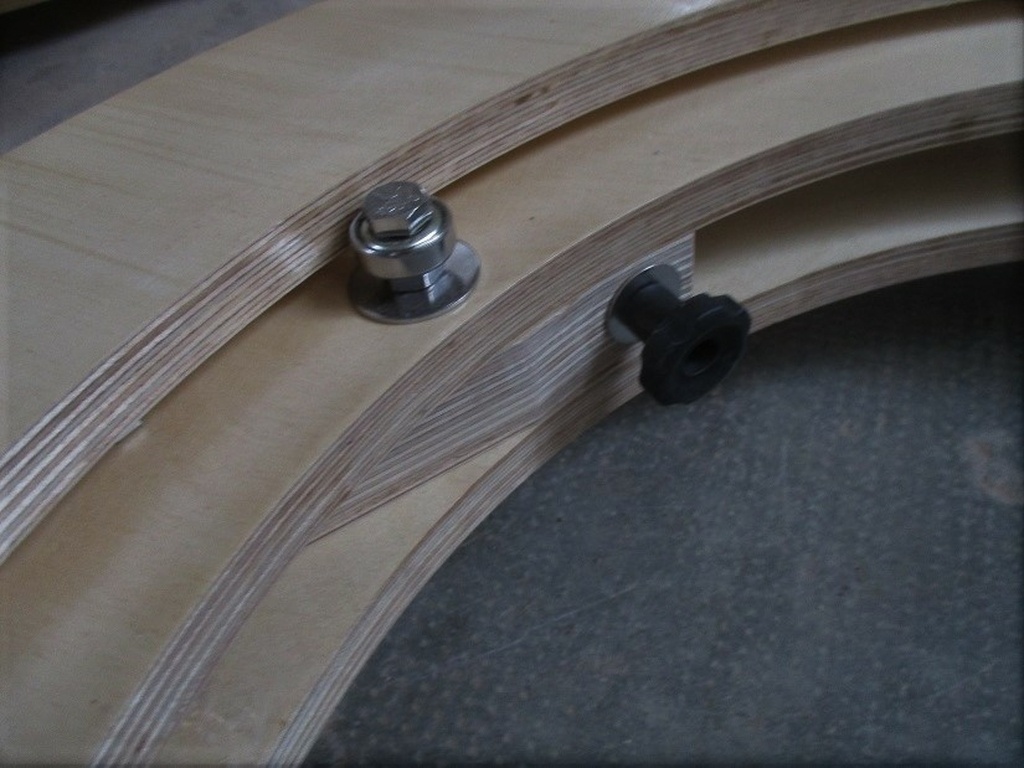

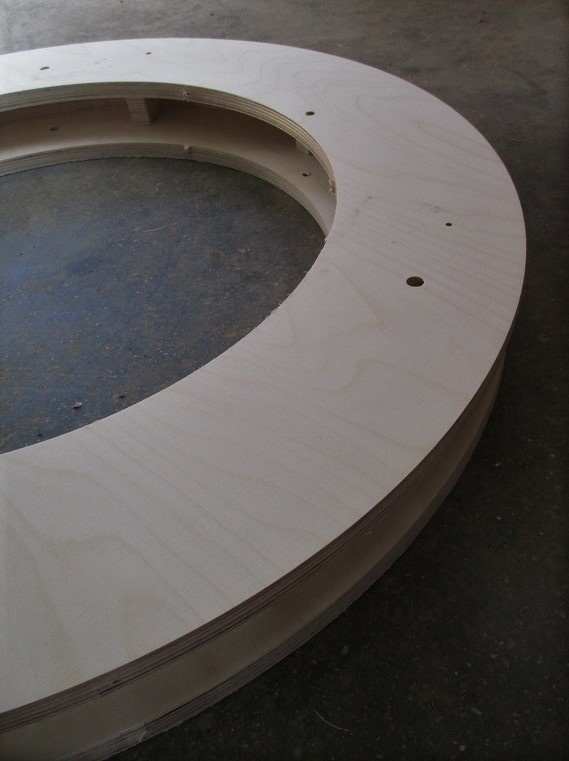

- La base annulaire:

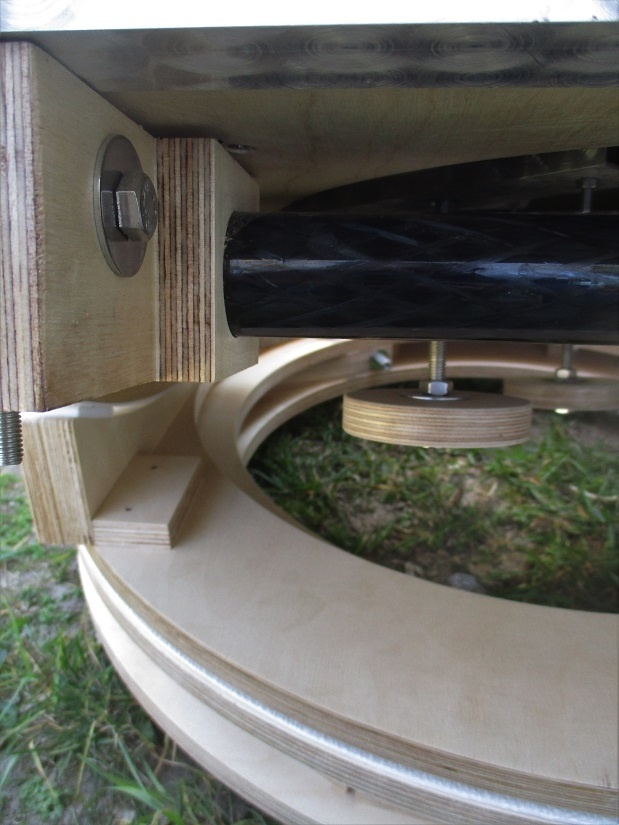

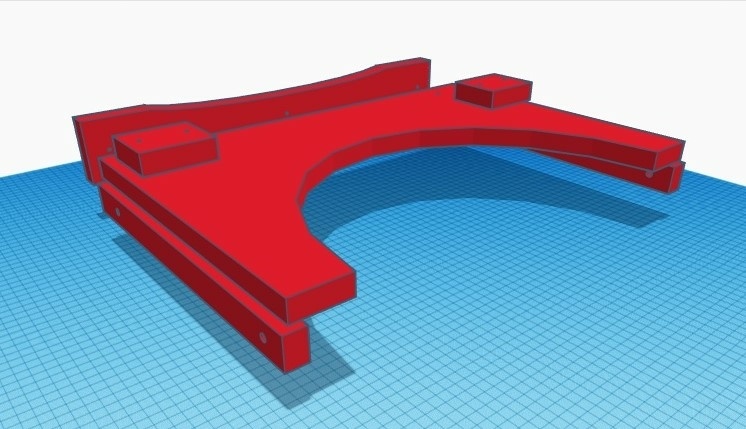

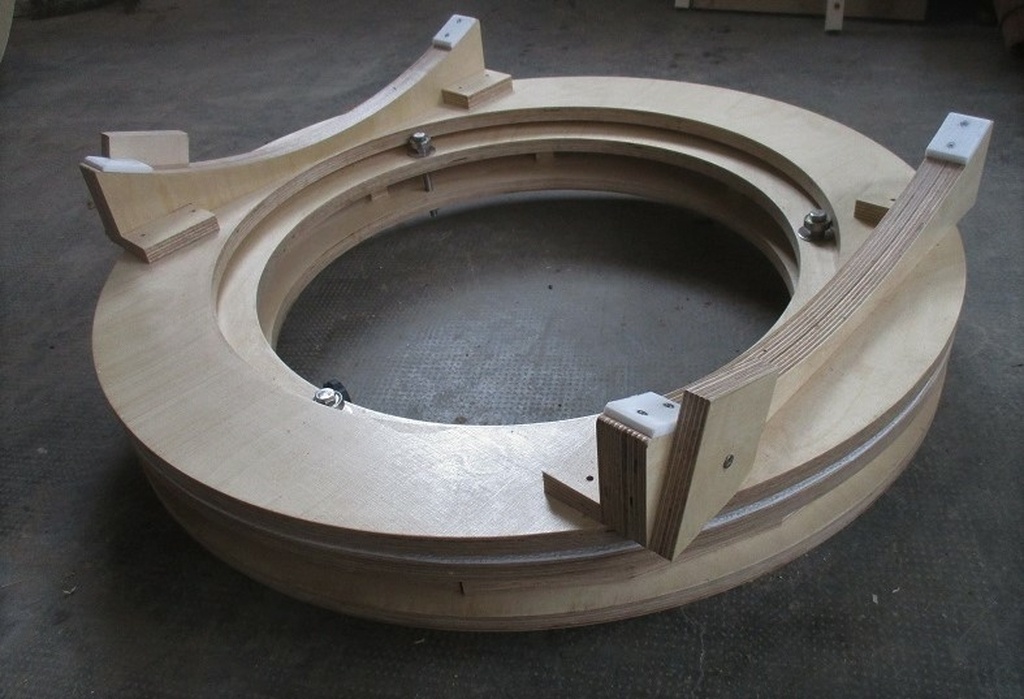

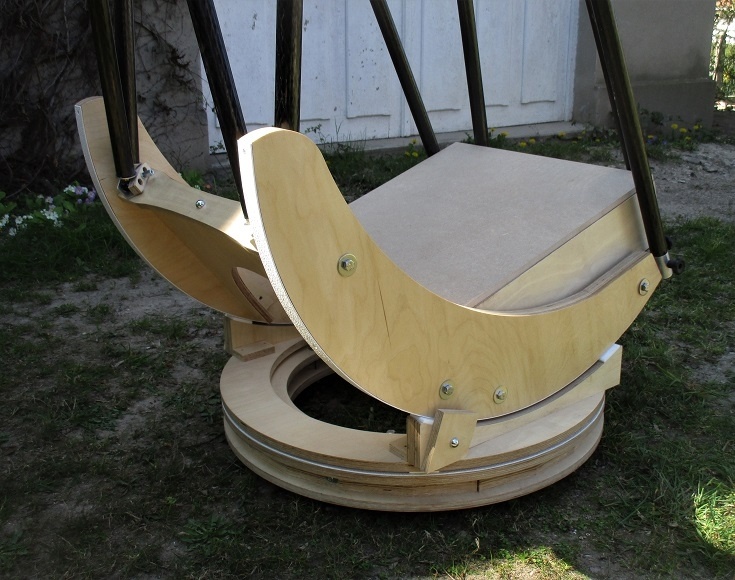

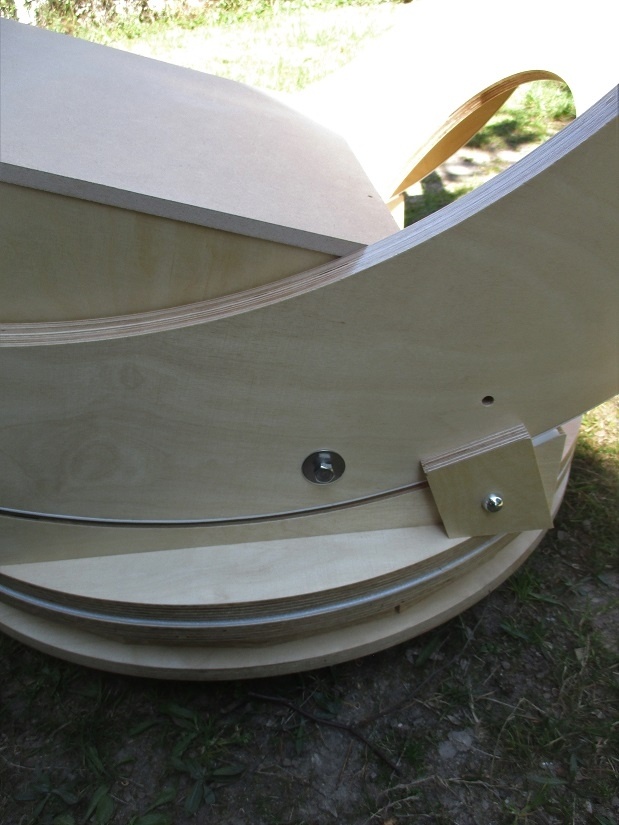

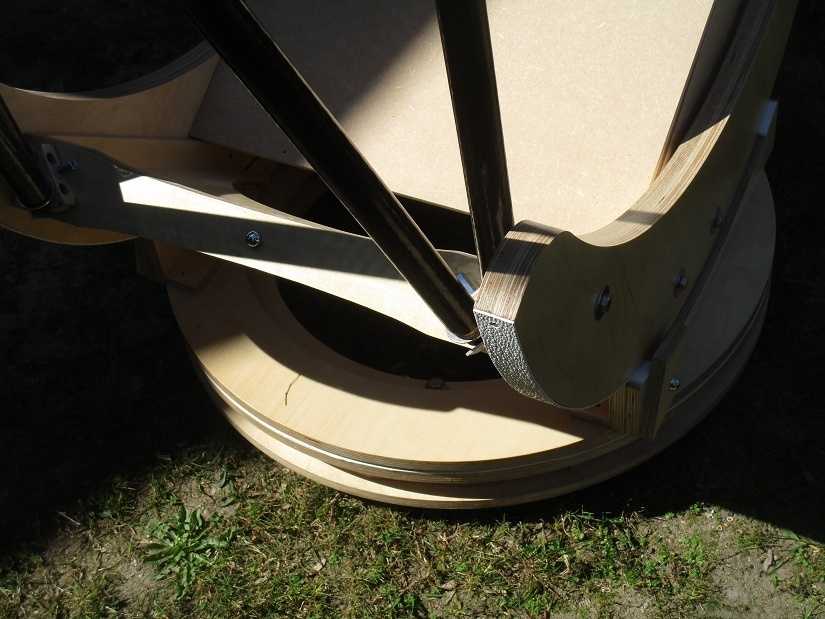

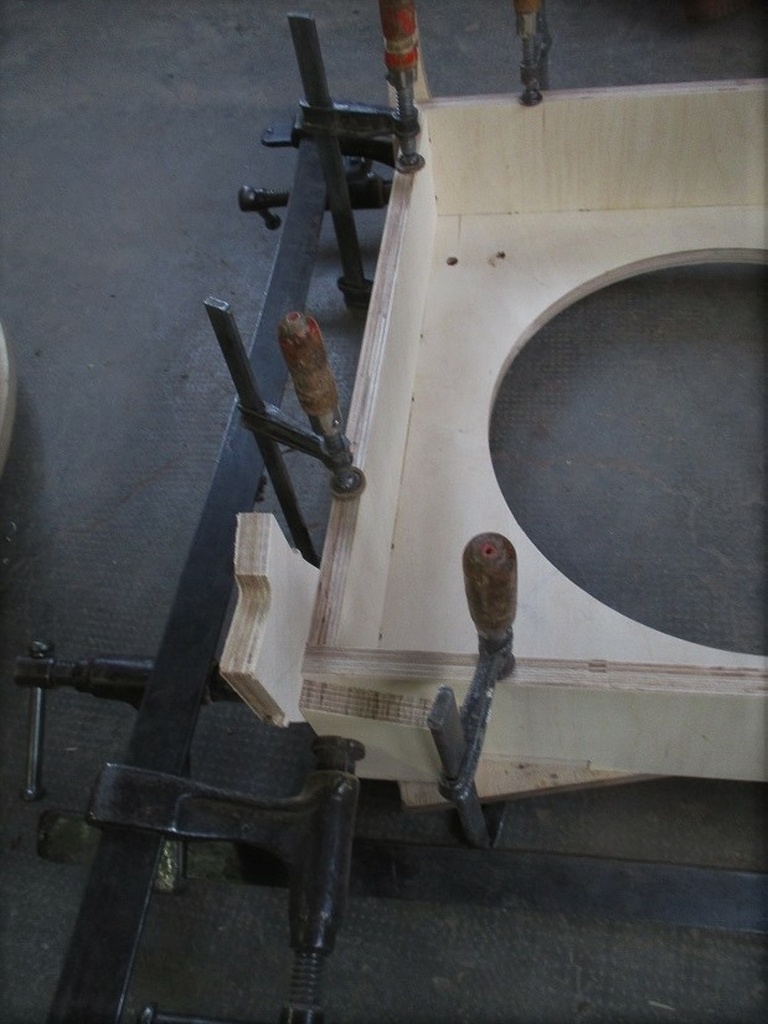

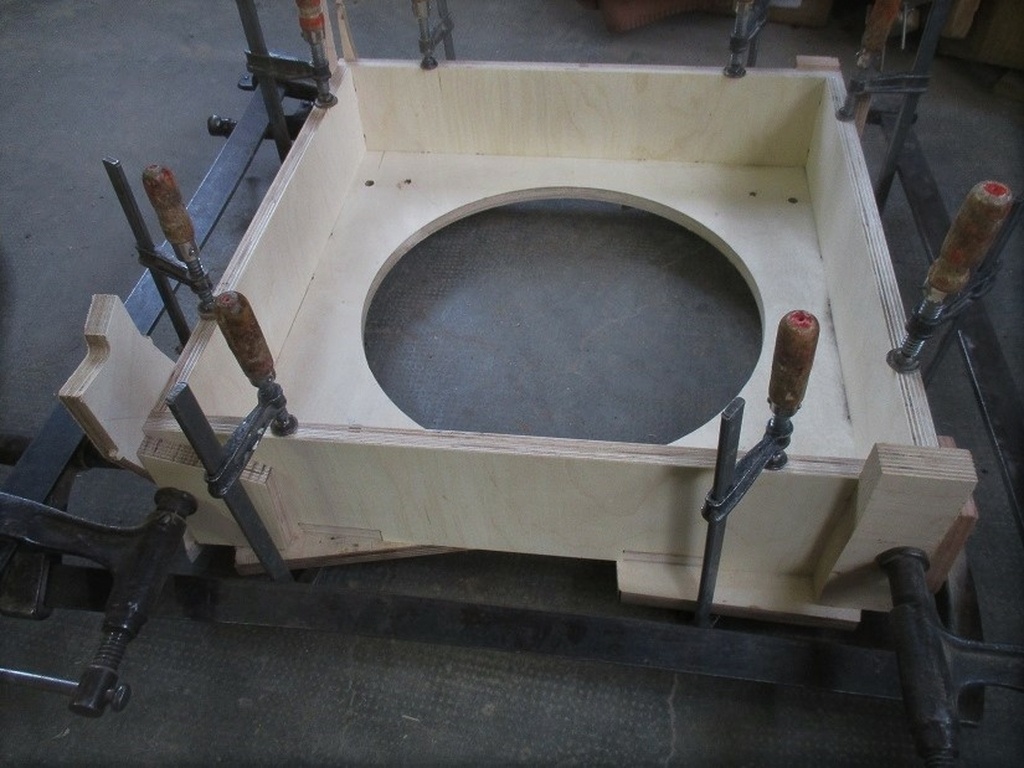

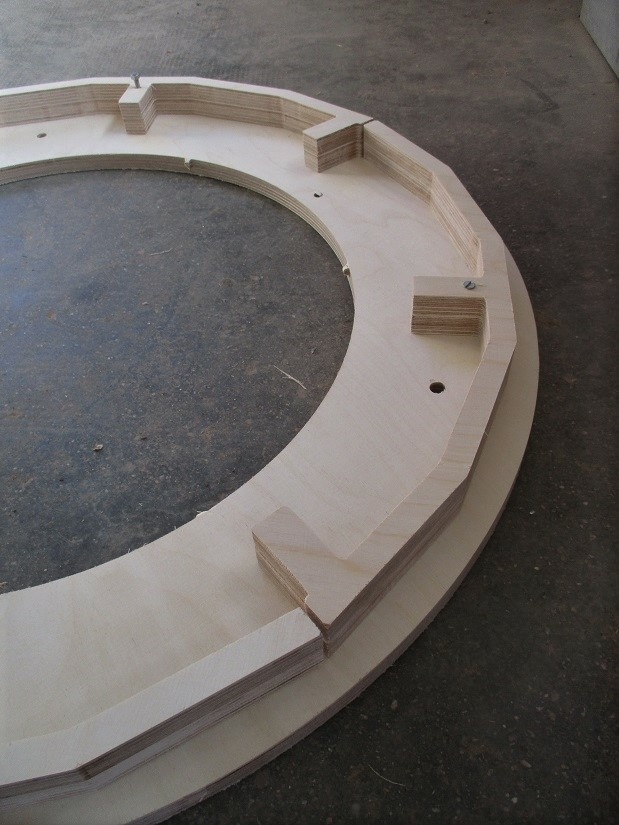

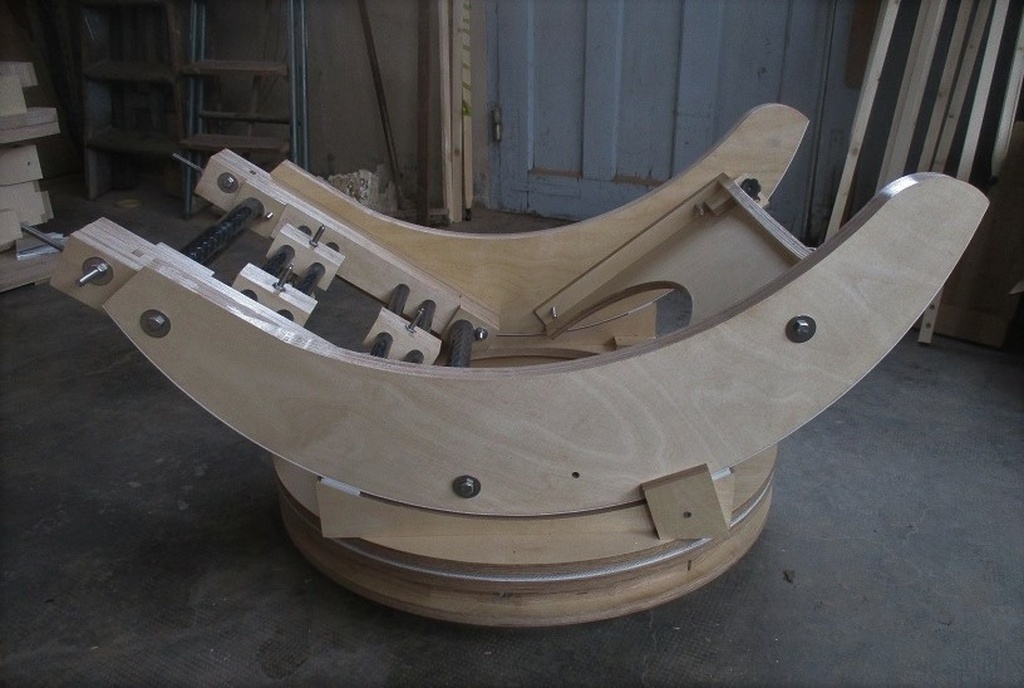

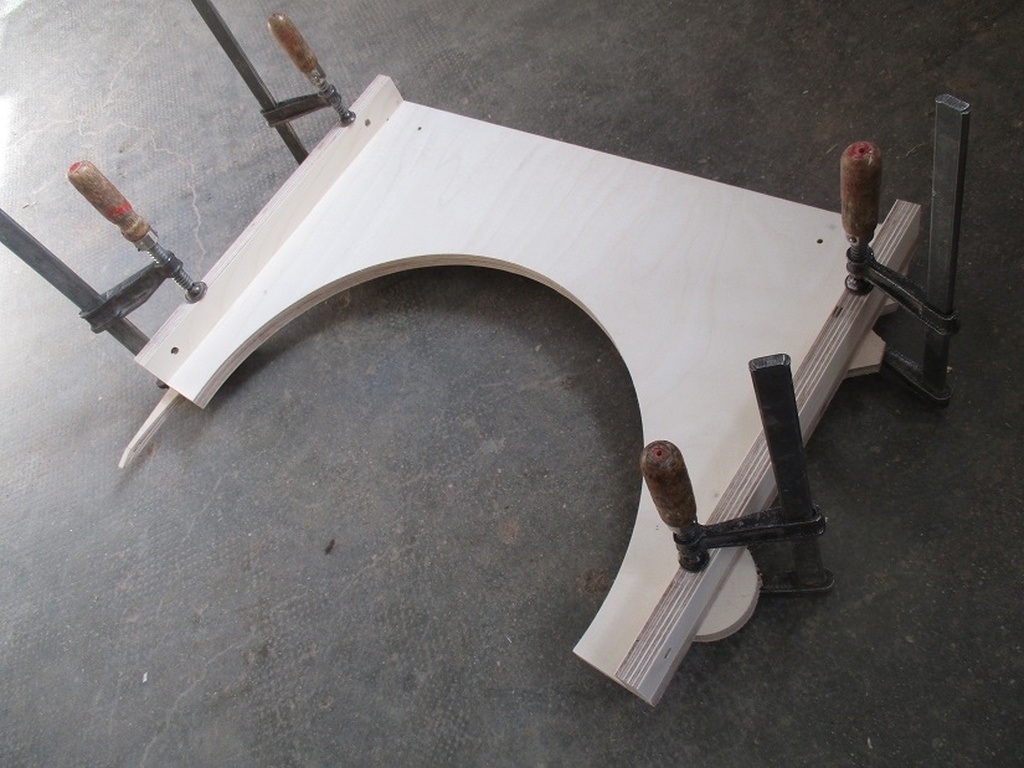

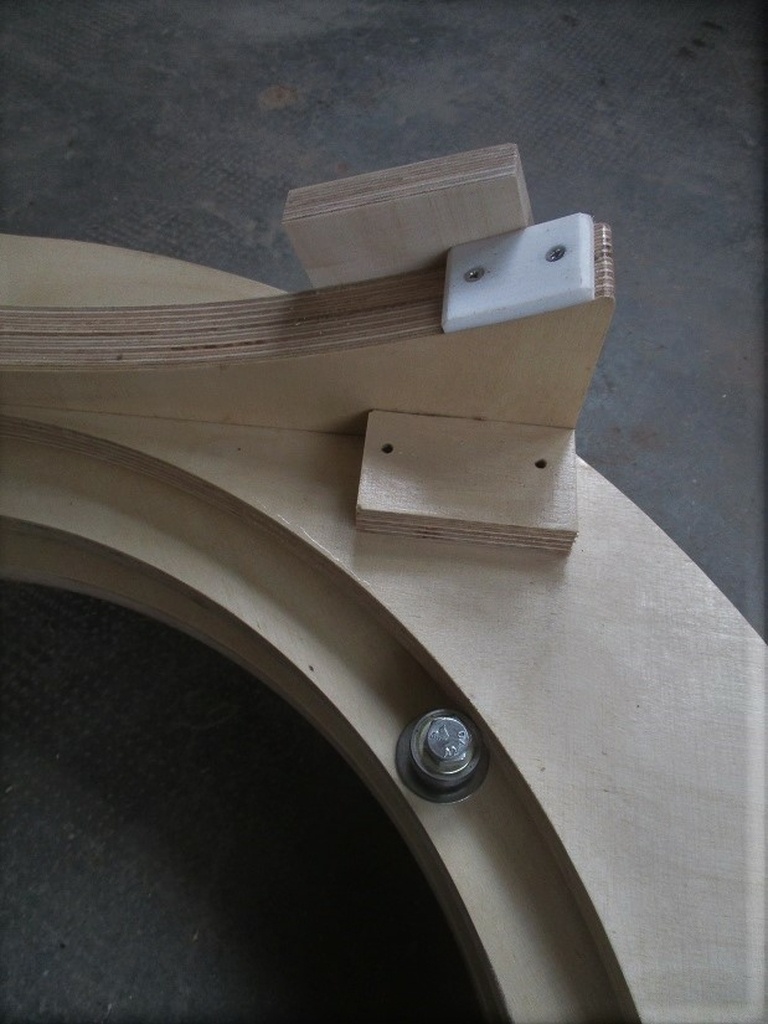

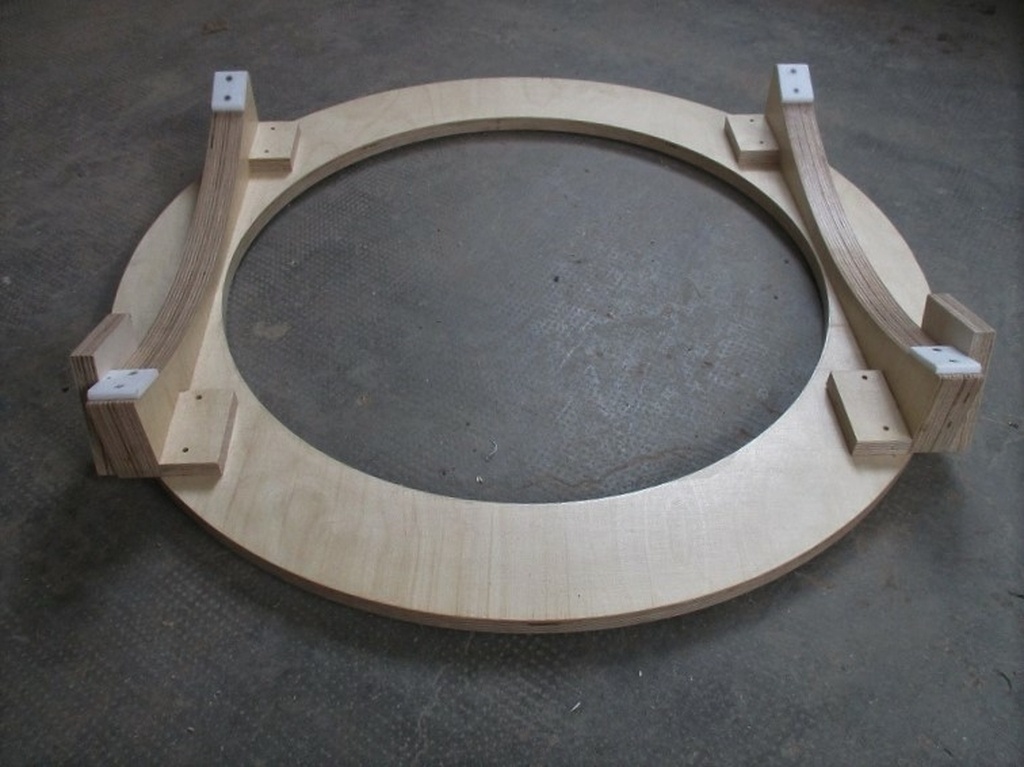

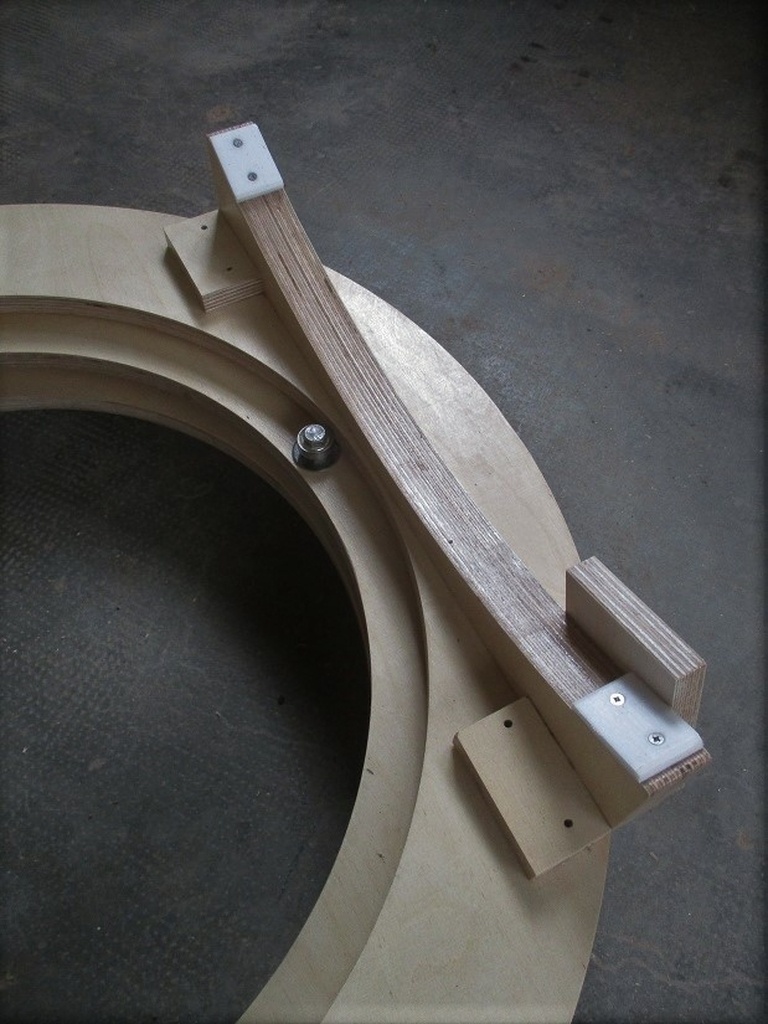

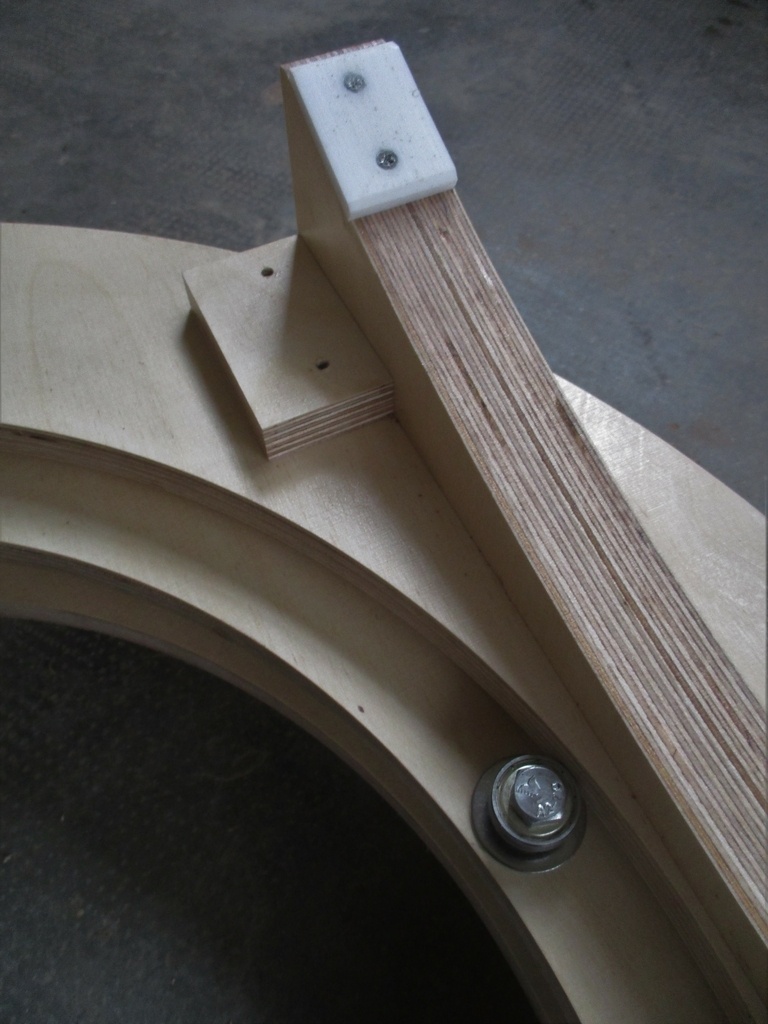

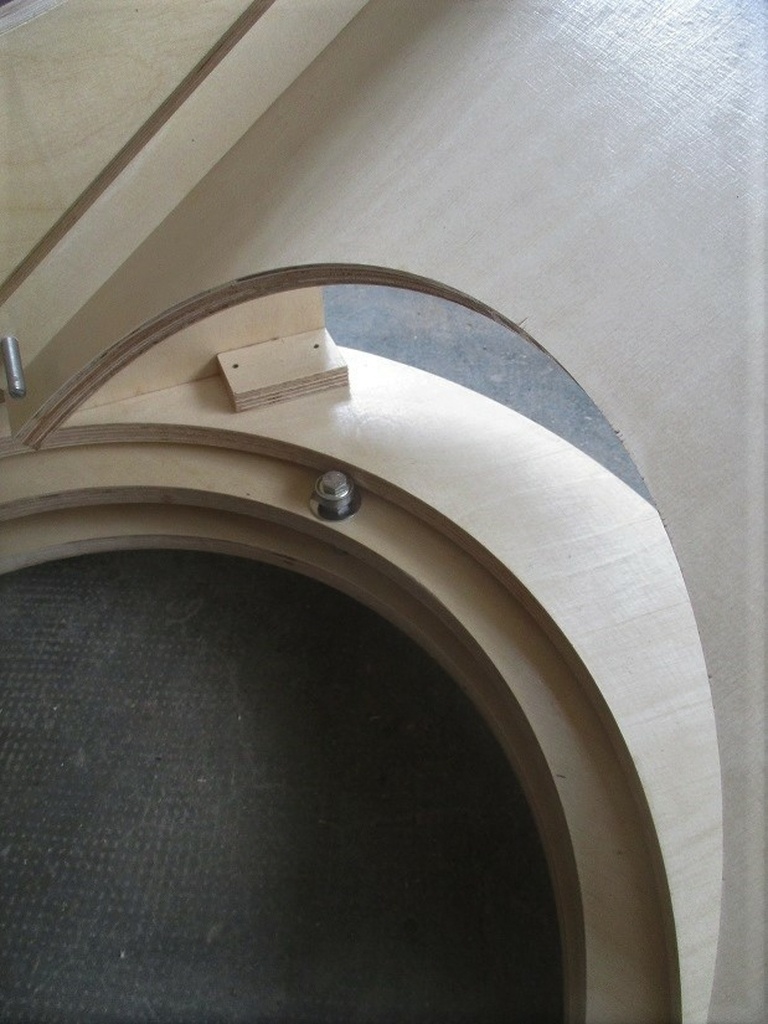

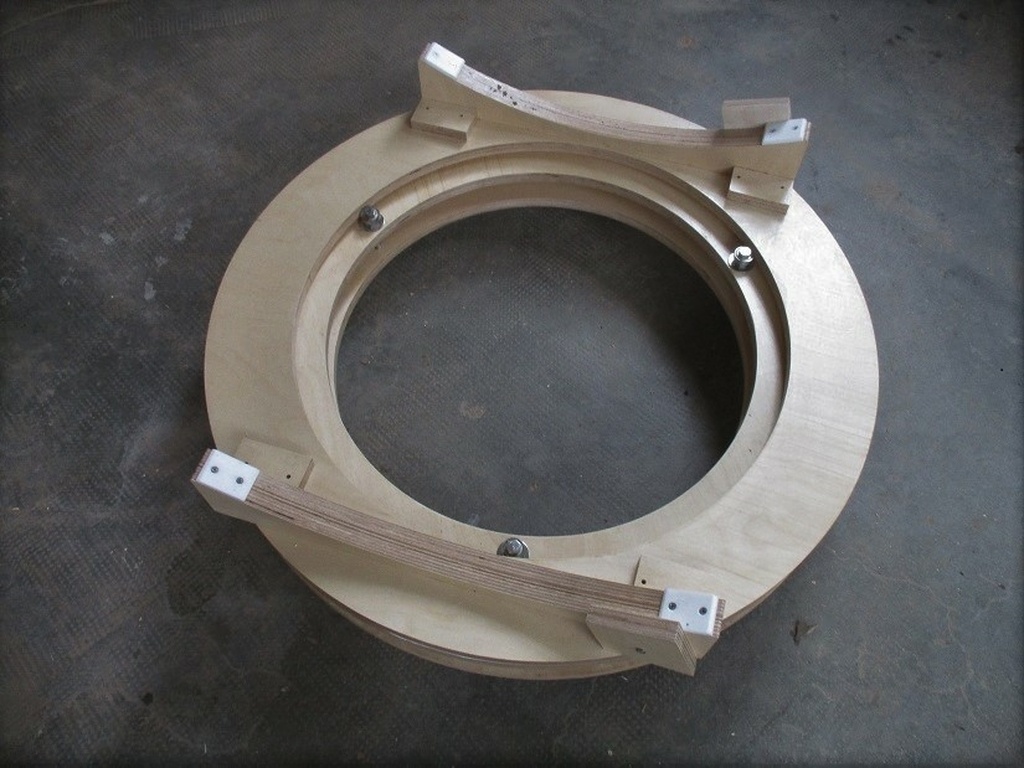

- Le "rocker", qui pivote sur la base annulaire et qui supporte le reste du télescope:

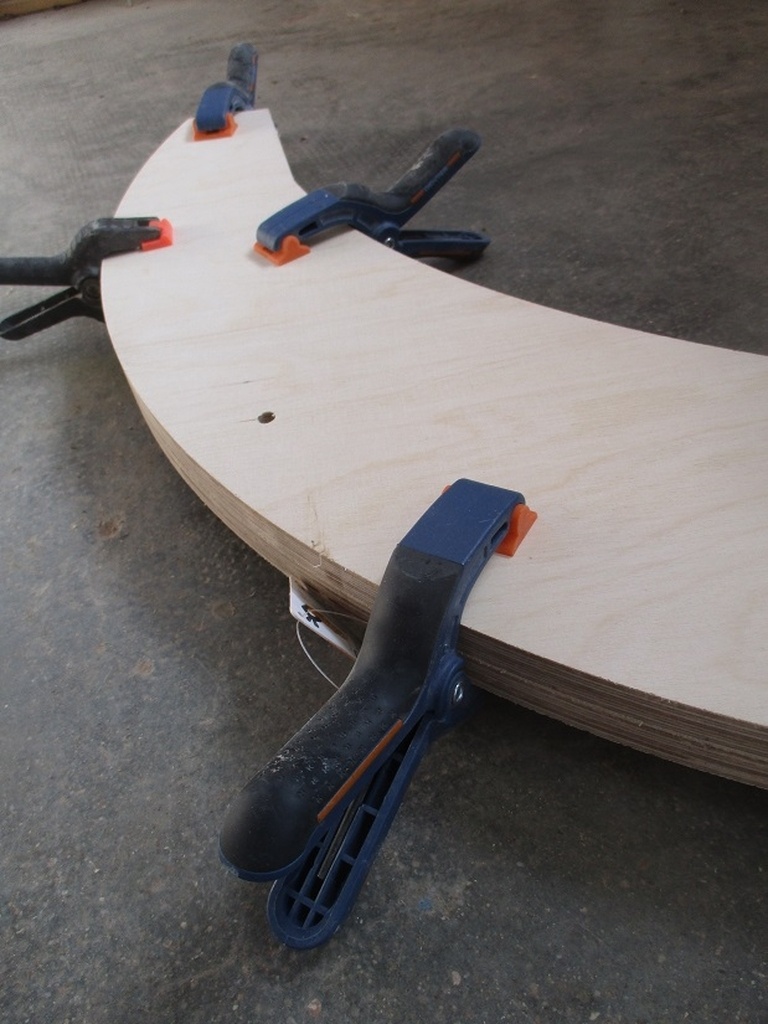

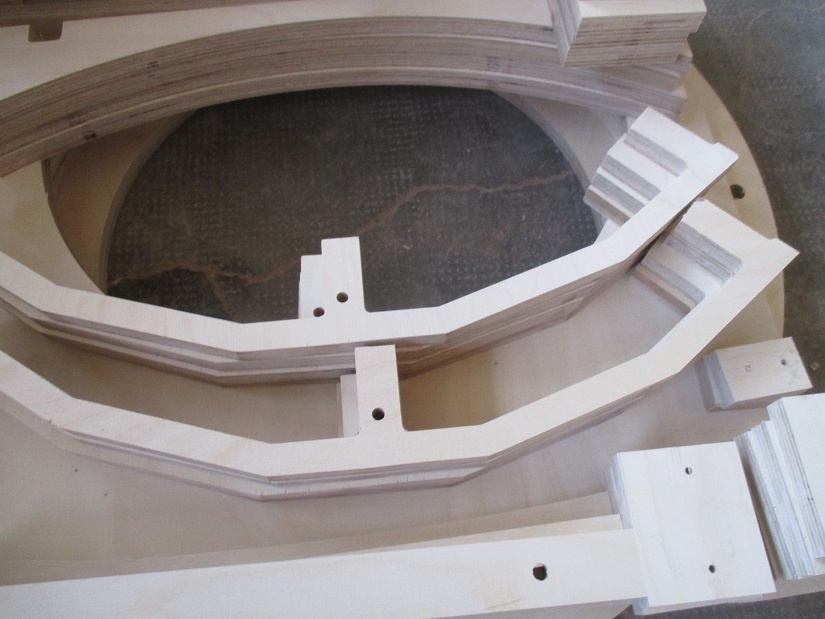

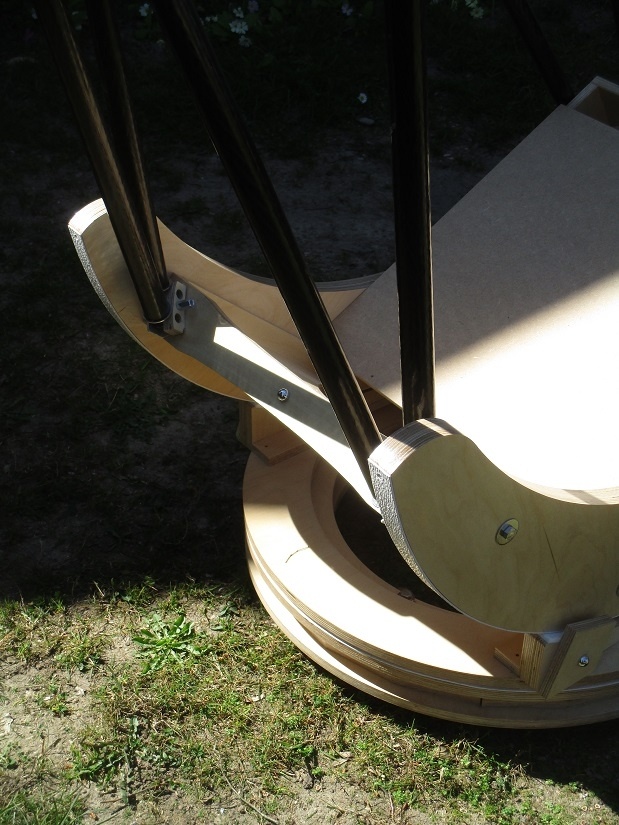

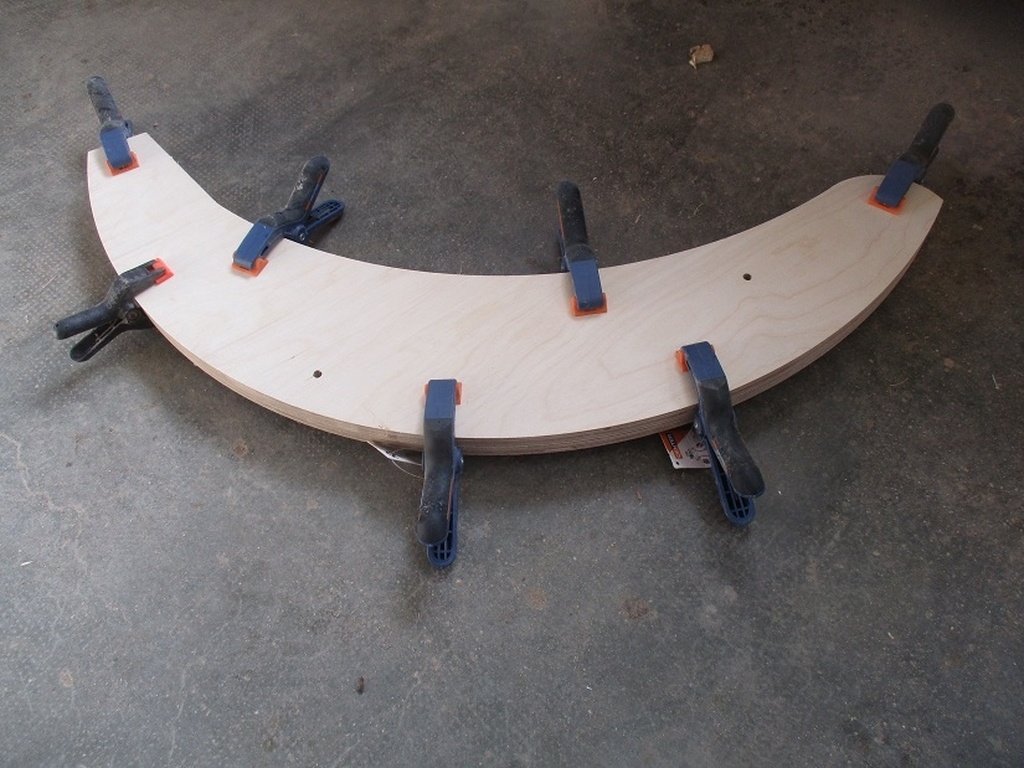

Les "demi lunes" ou "tourillons", qui coulissent sur le rocker et l'entretoise qui les relie:

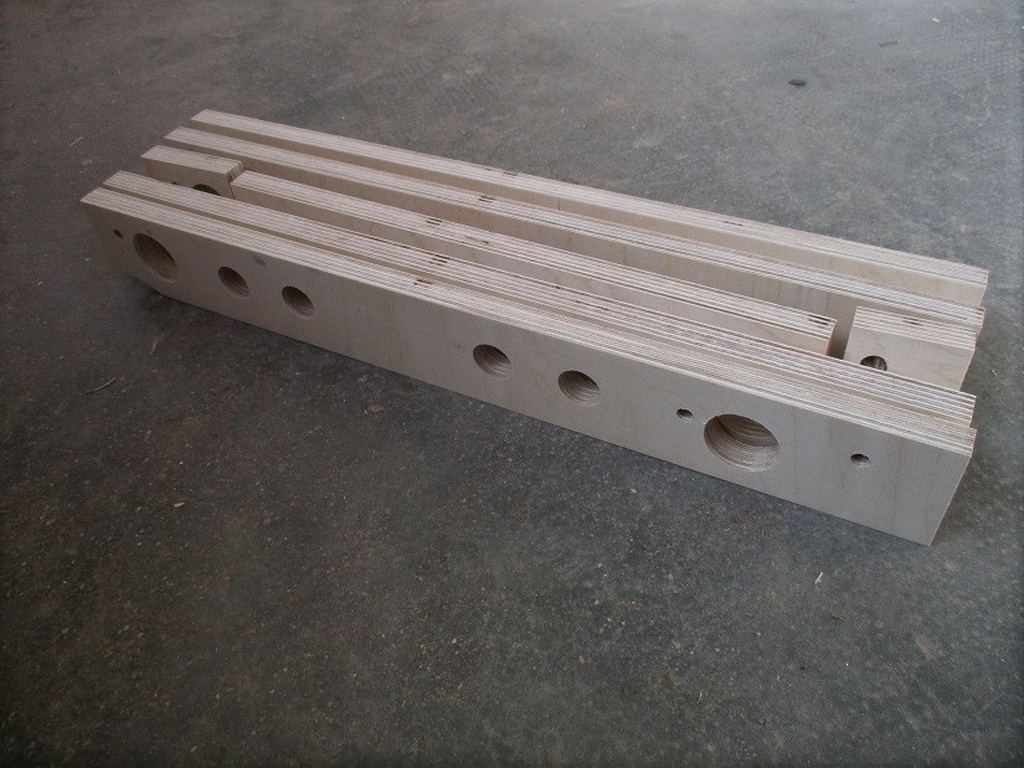

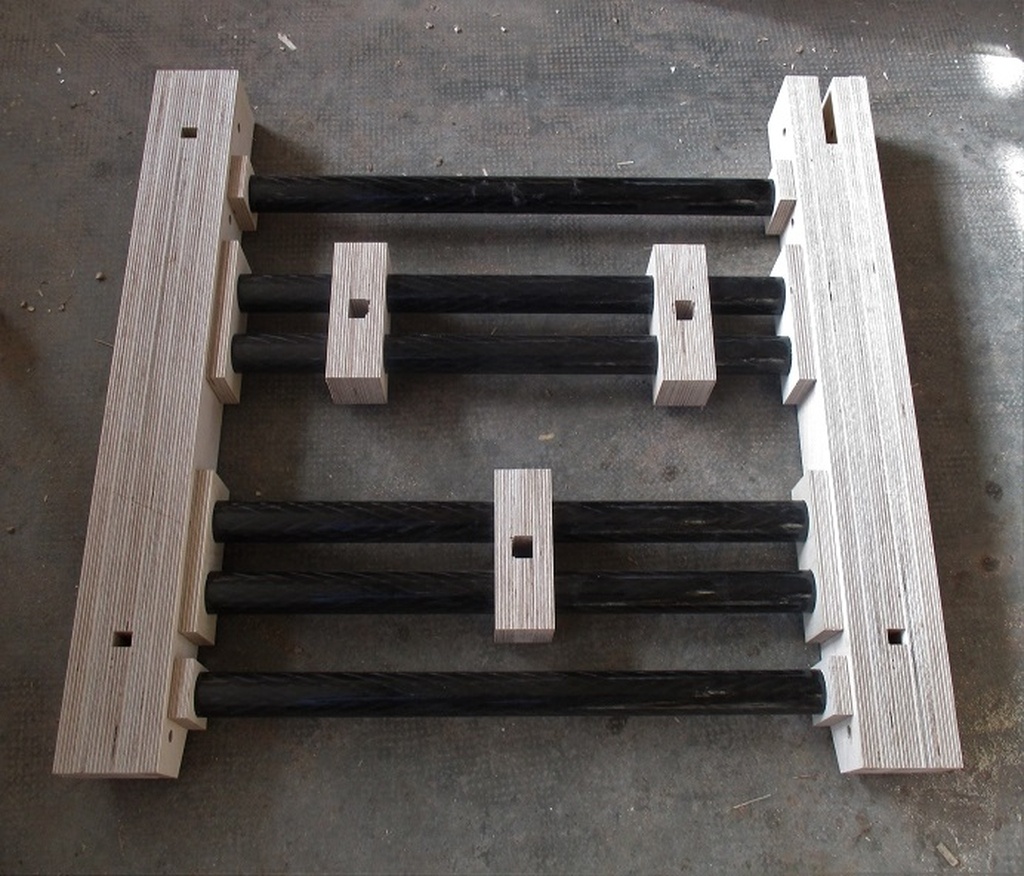

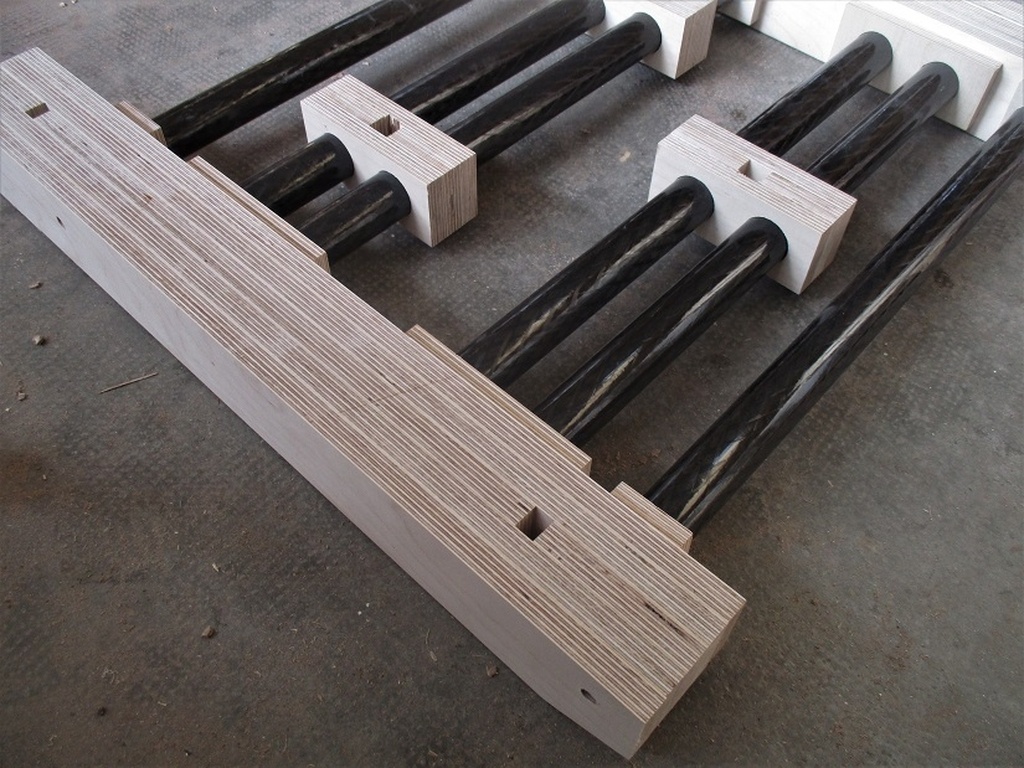

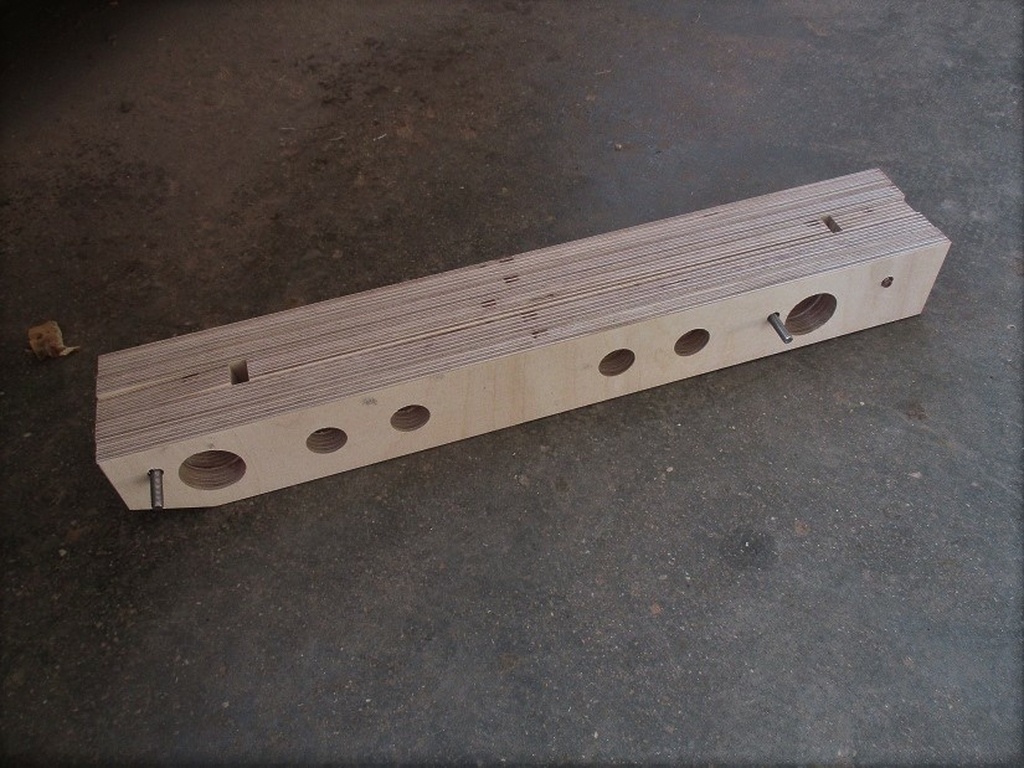

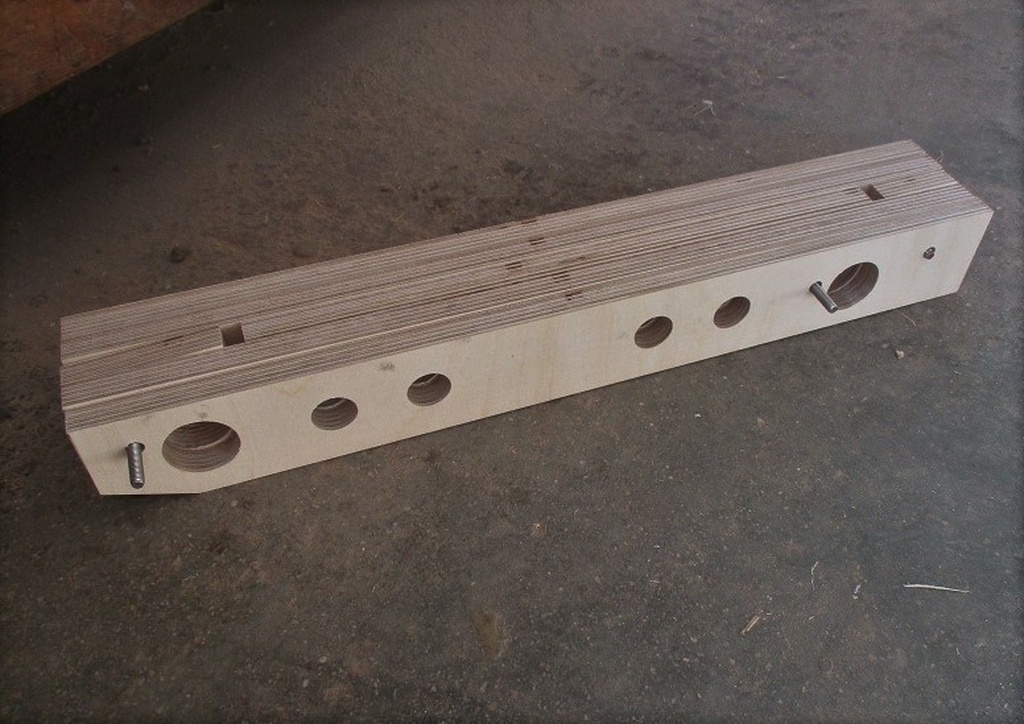

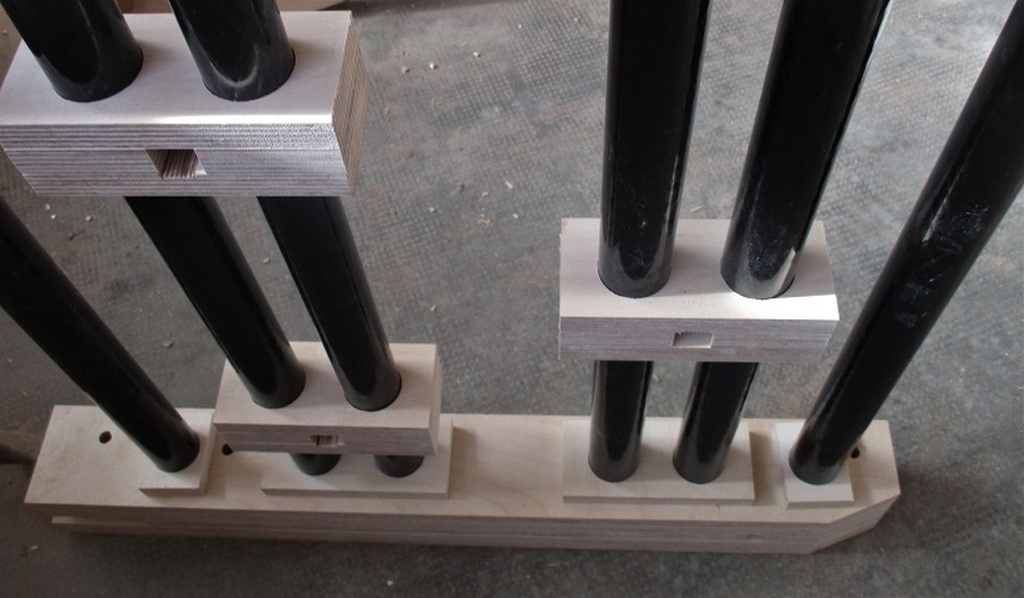

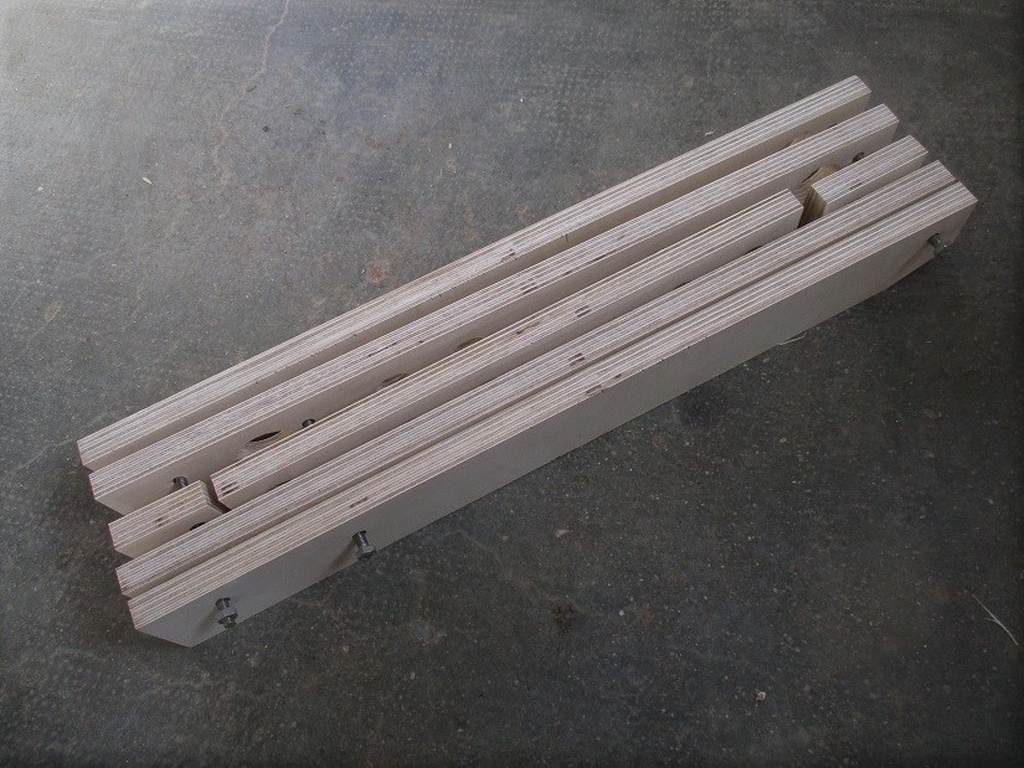

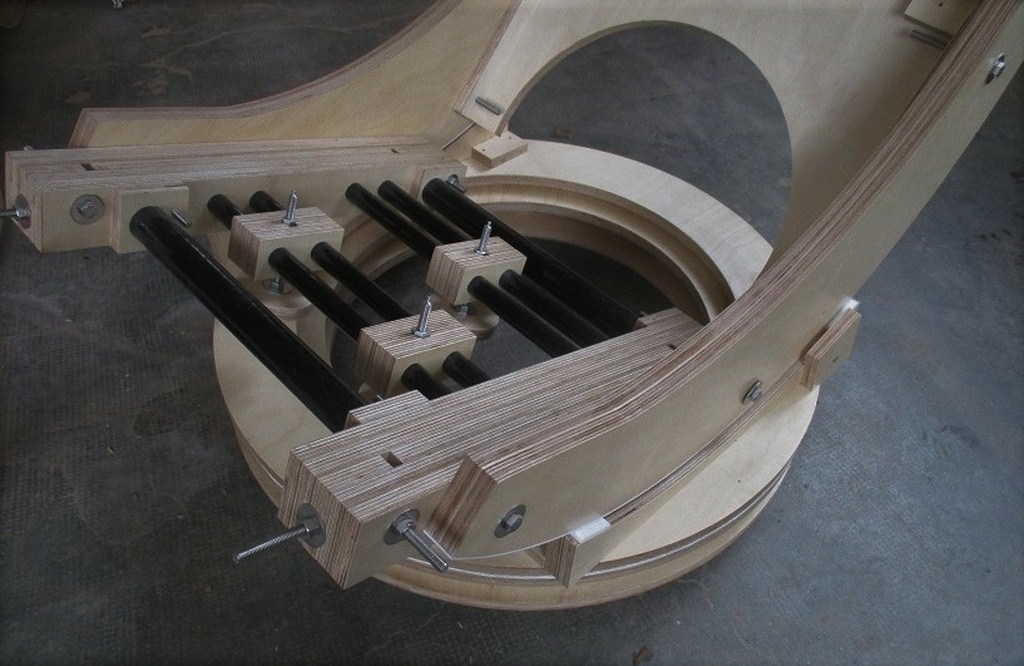

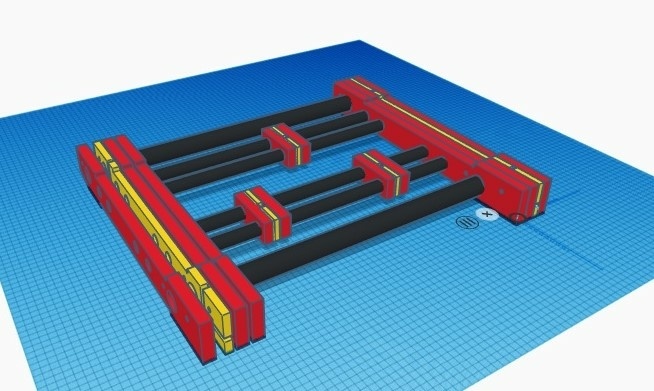

-les longerons pour le cadre qui va supporter le miroir principal:

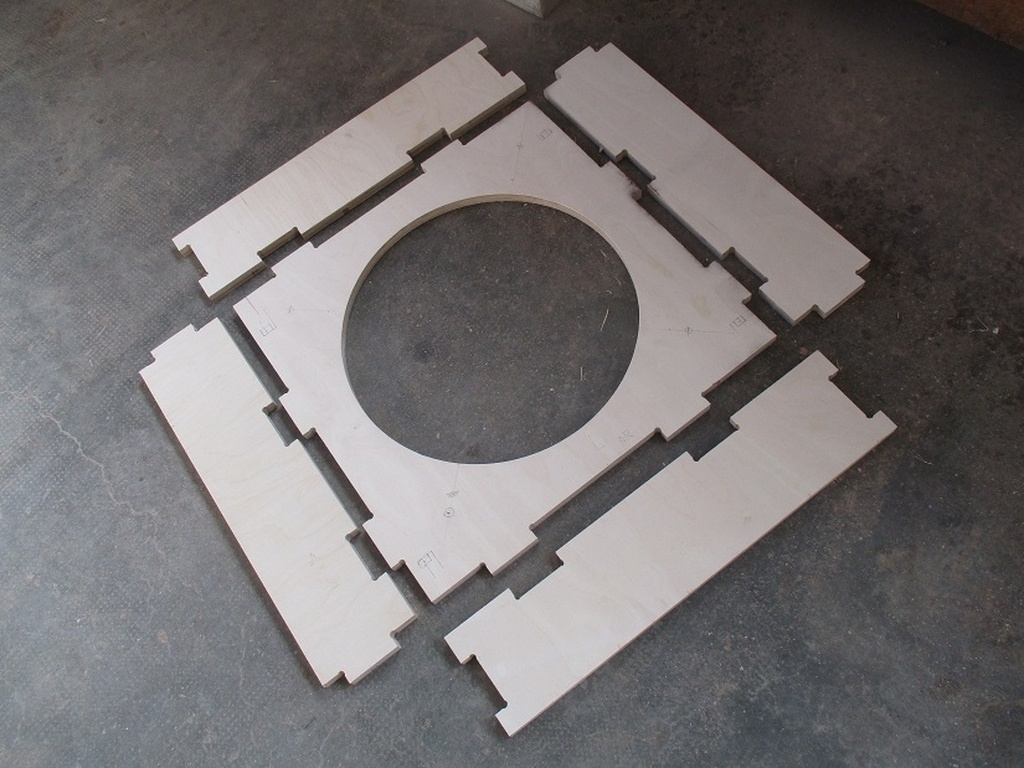

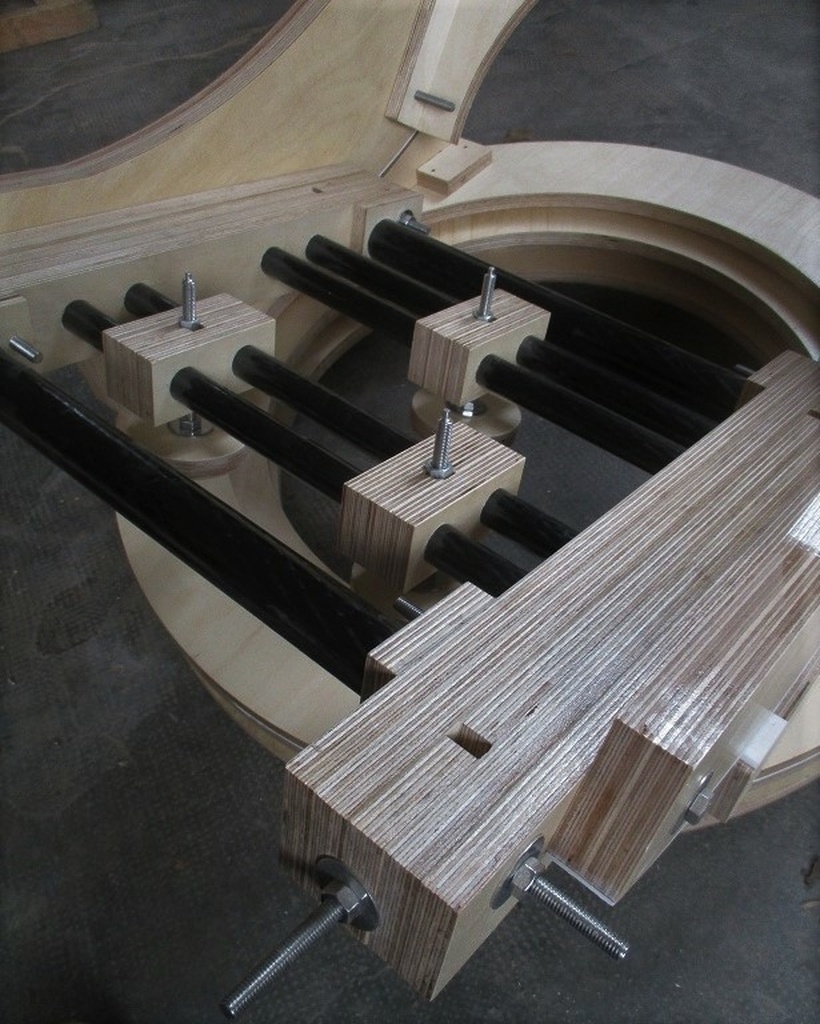

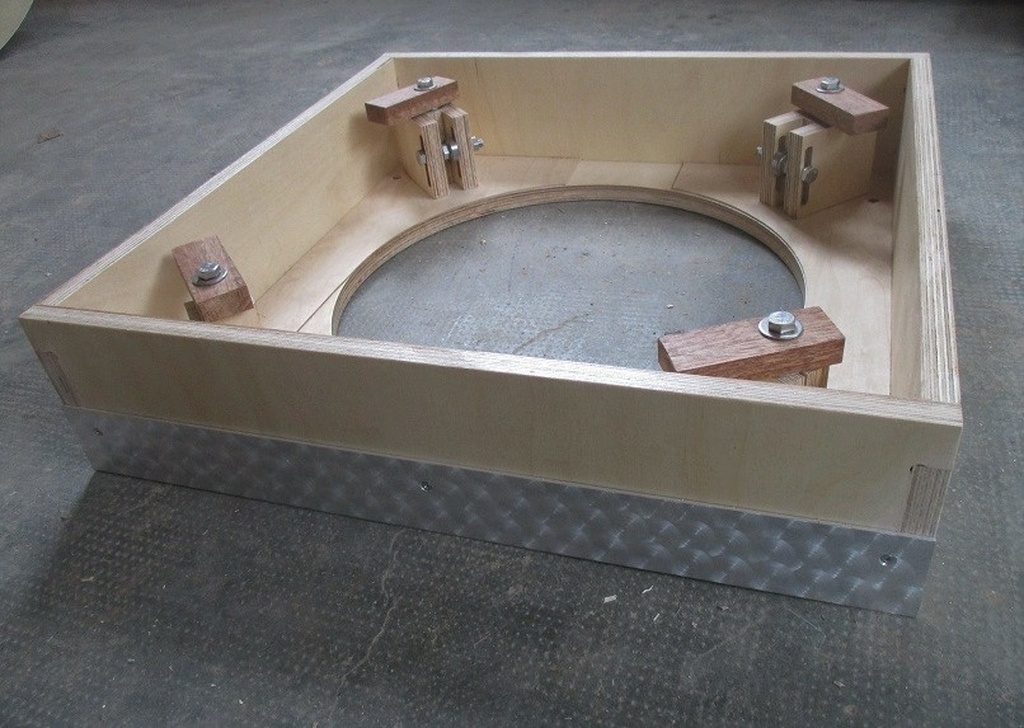

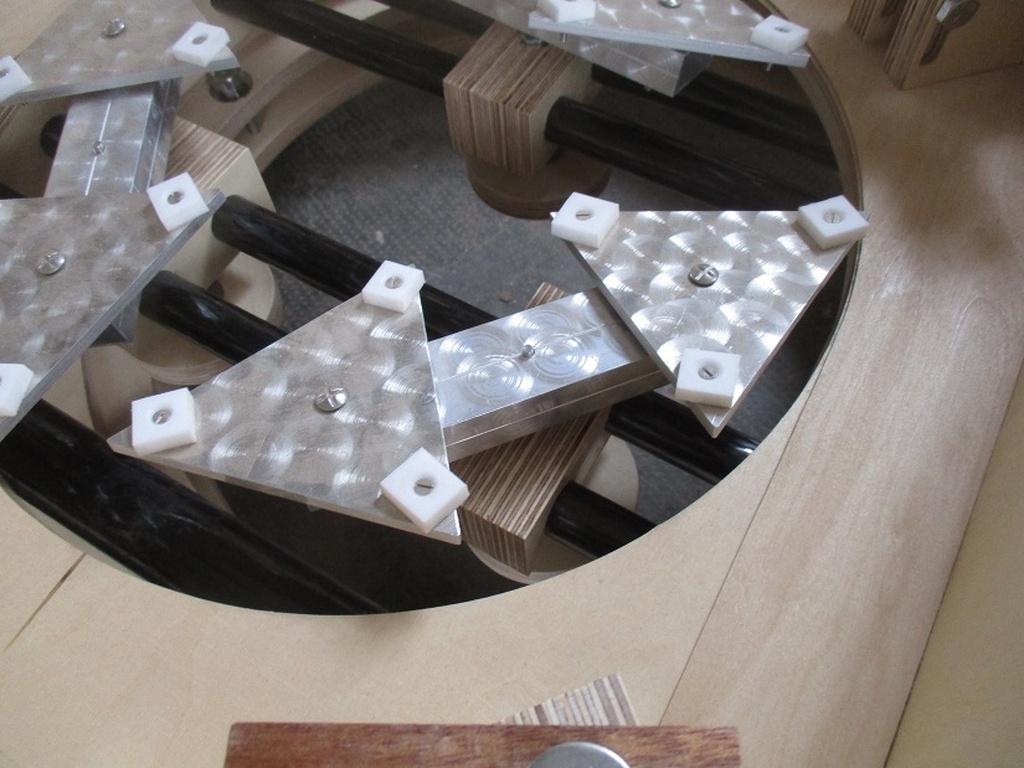

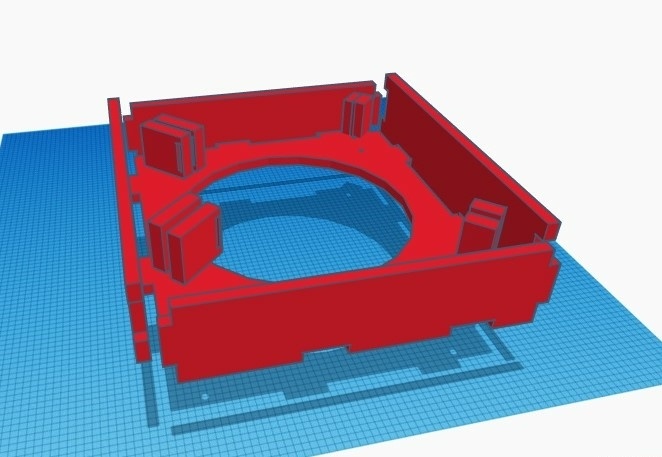

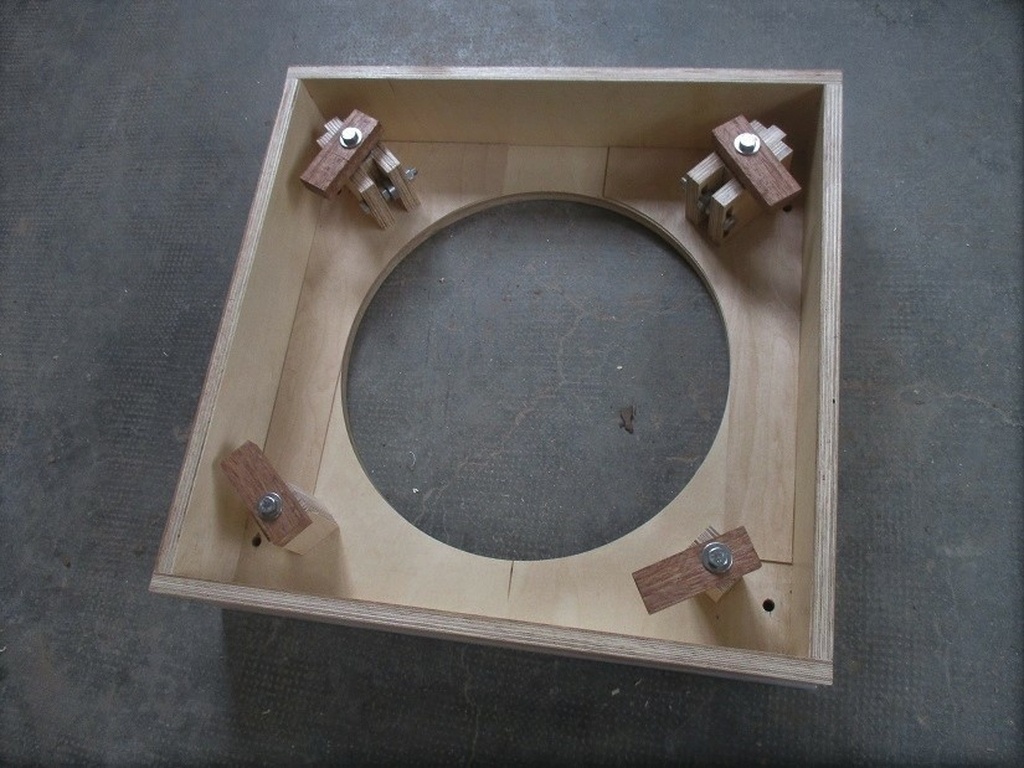

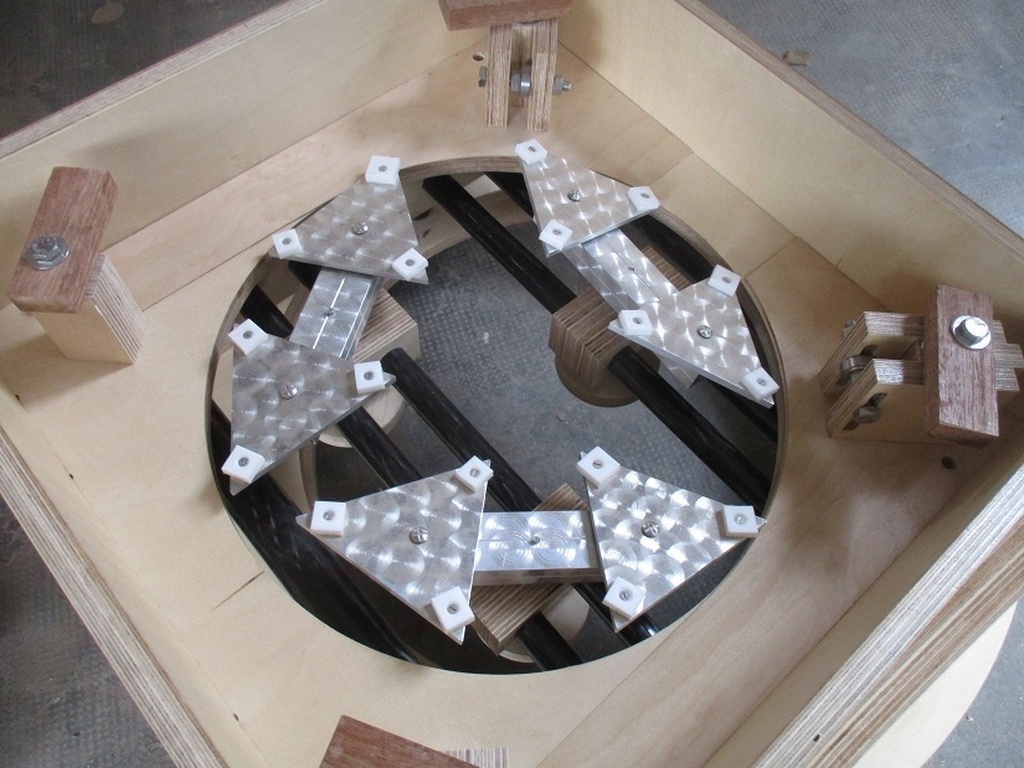

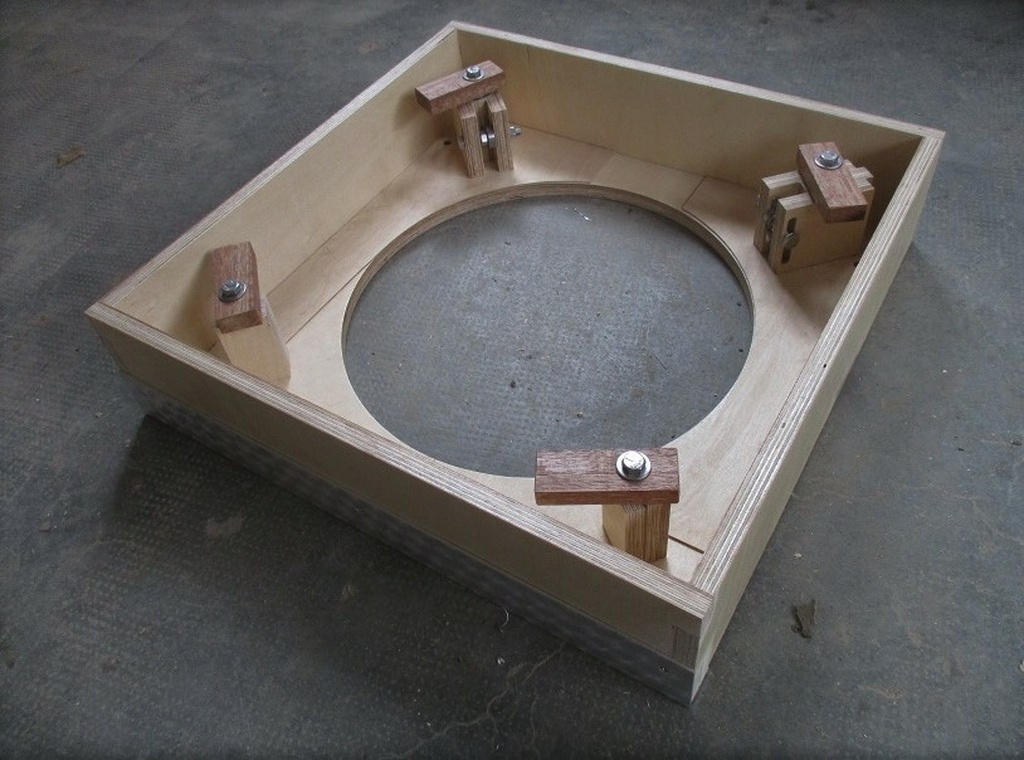

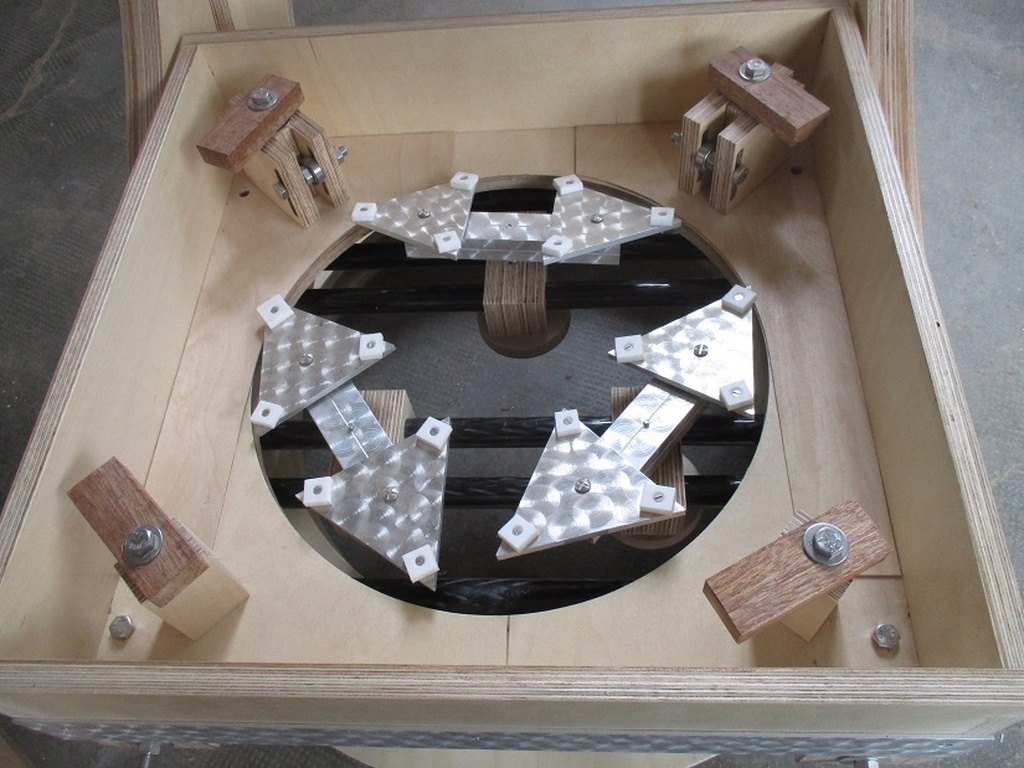

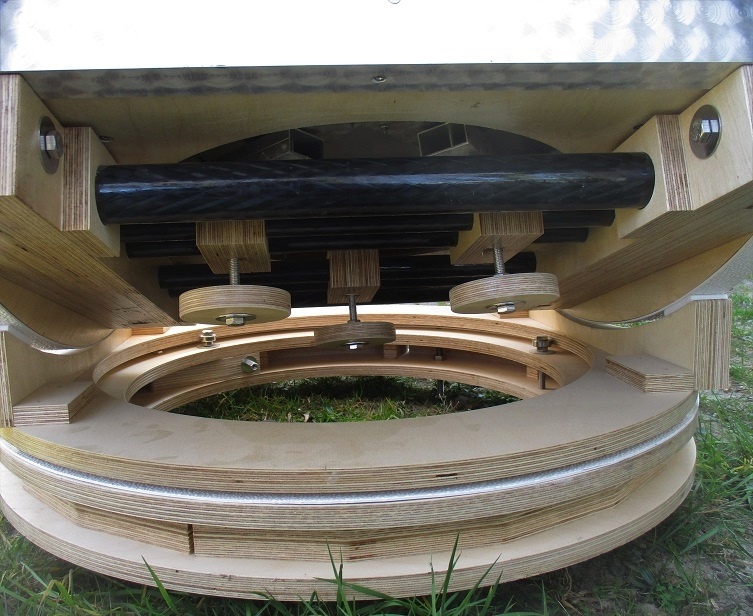

- La boite à miroir:

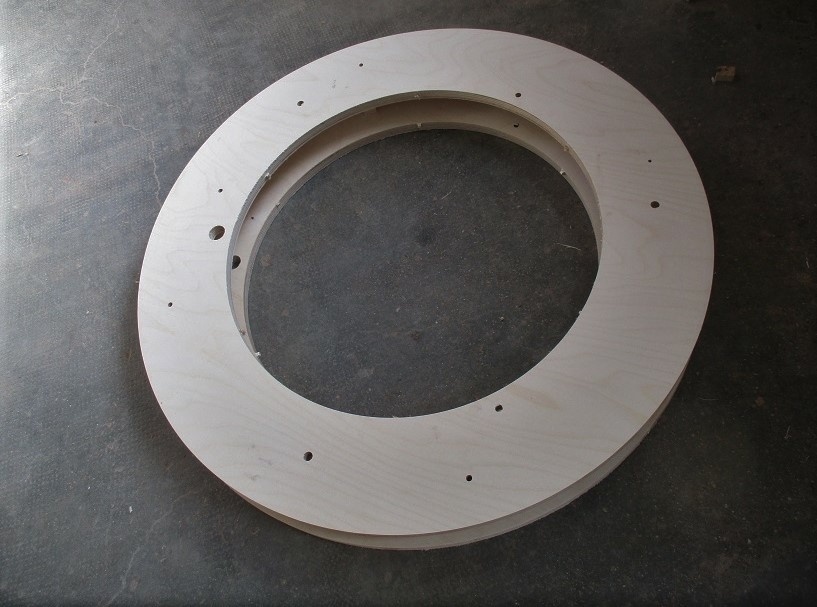

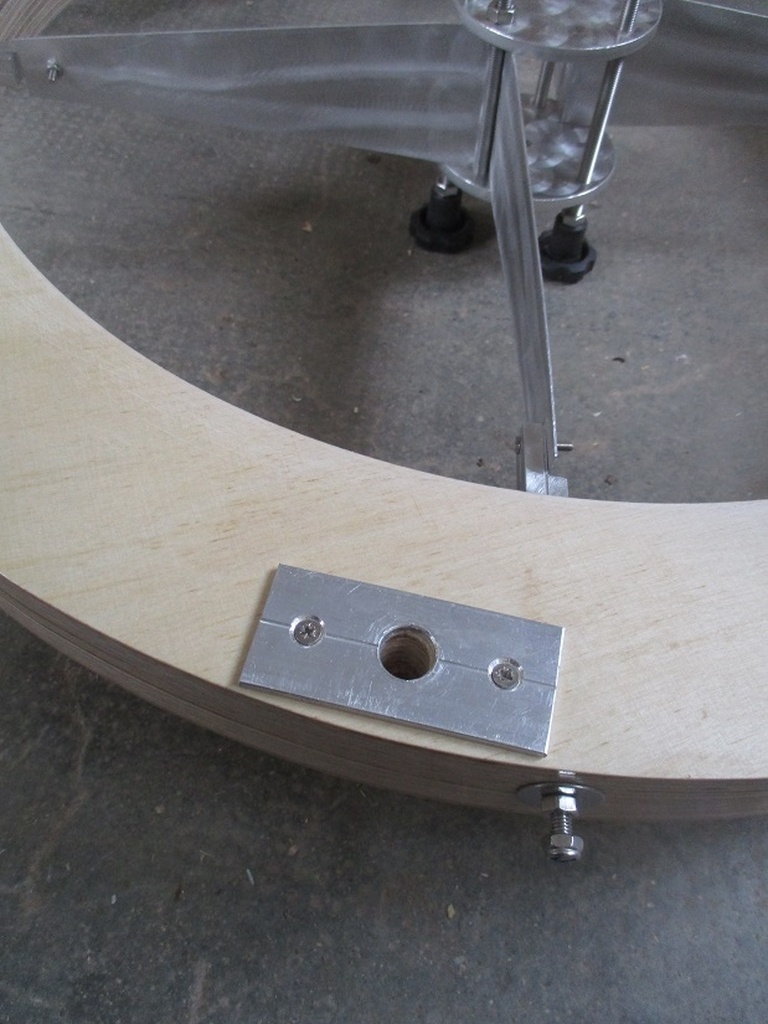

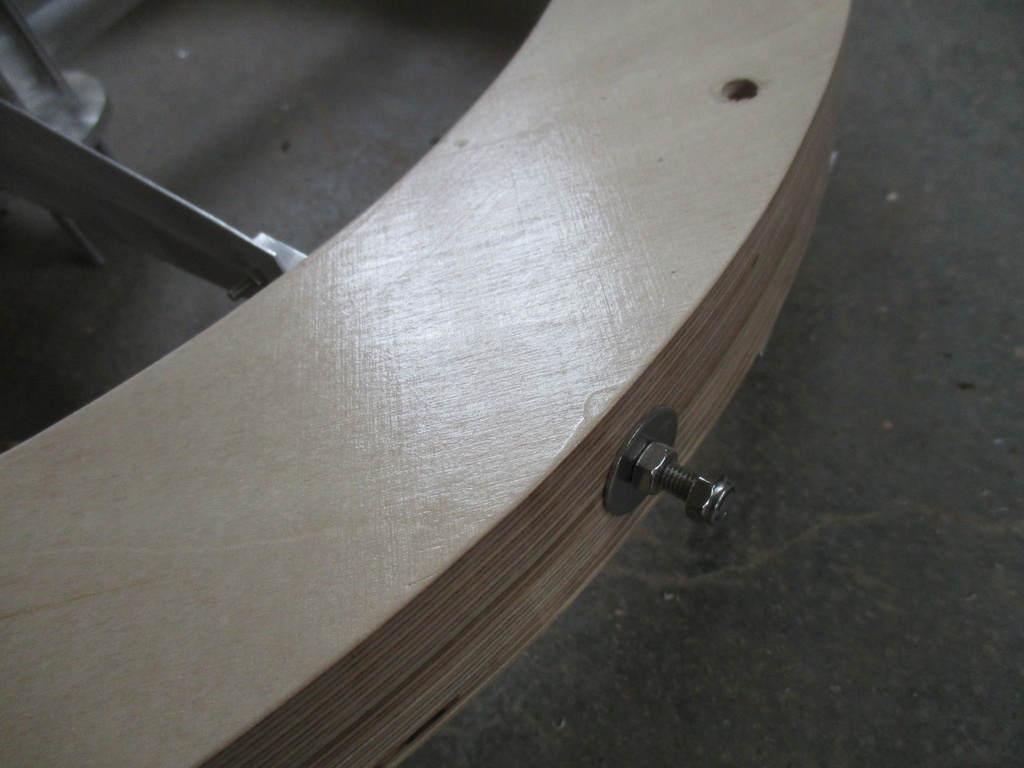

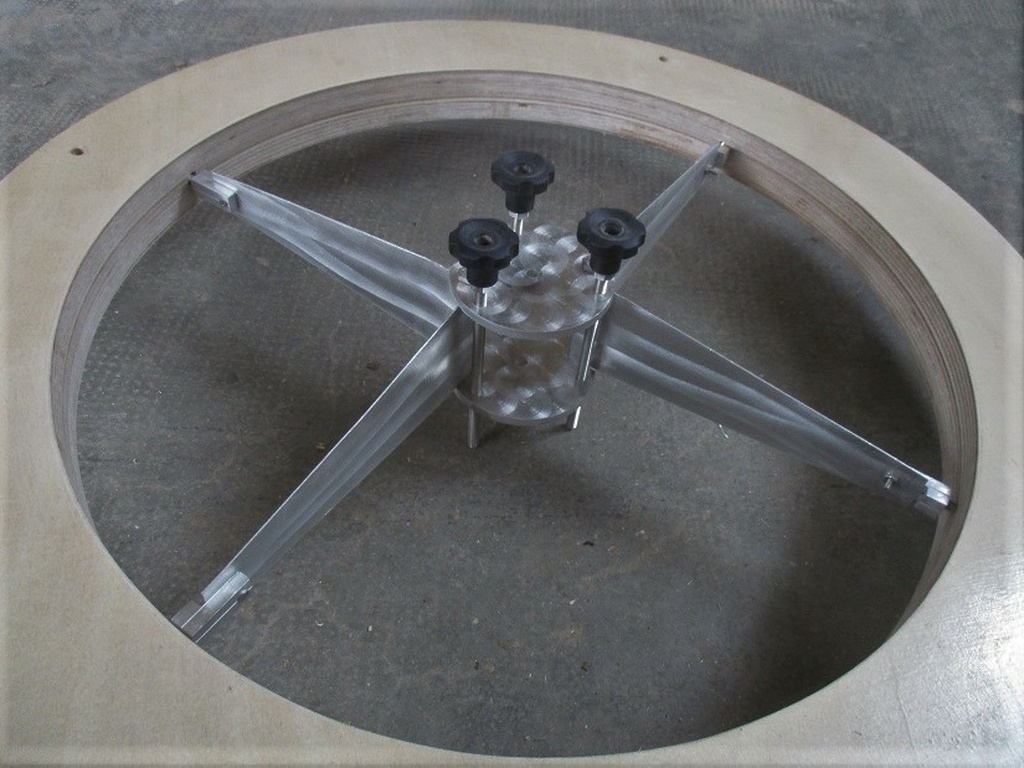

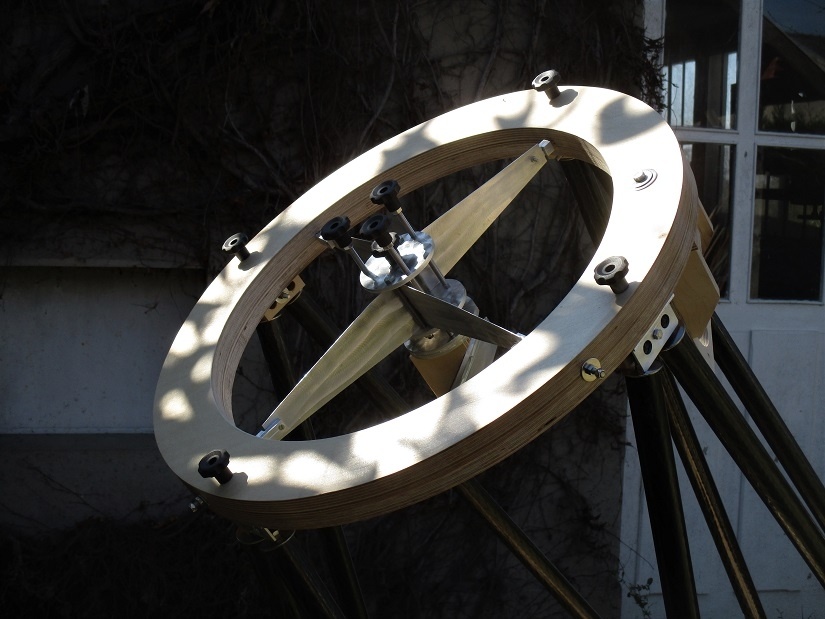

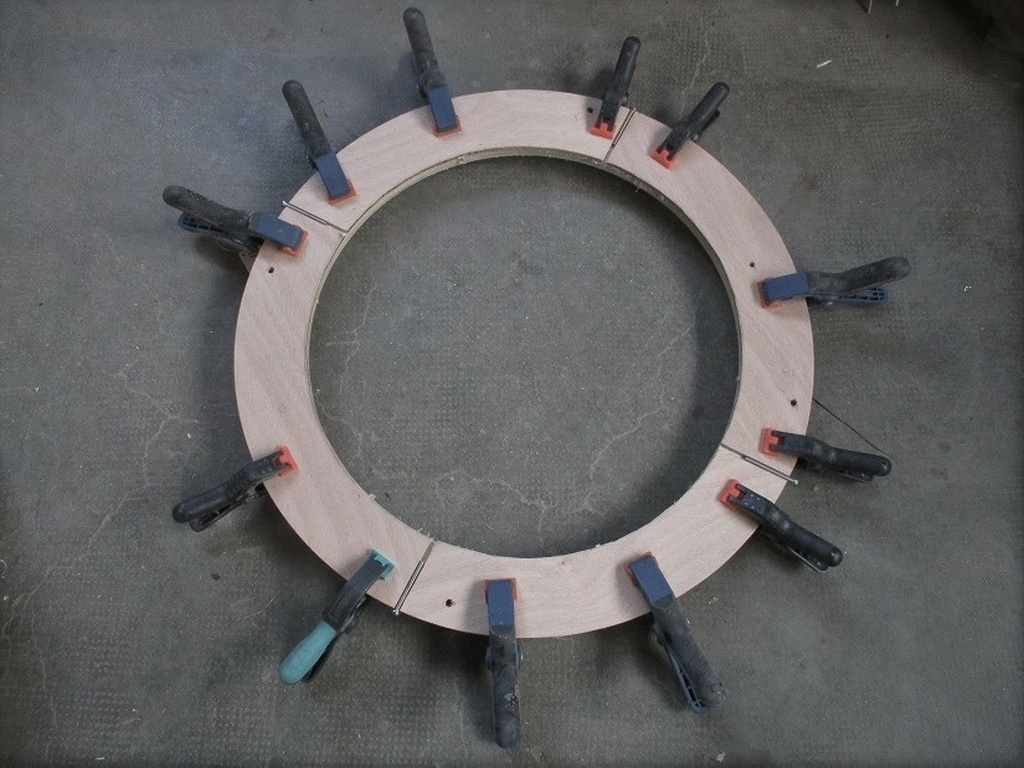

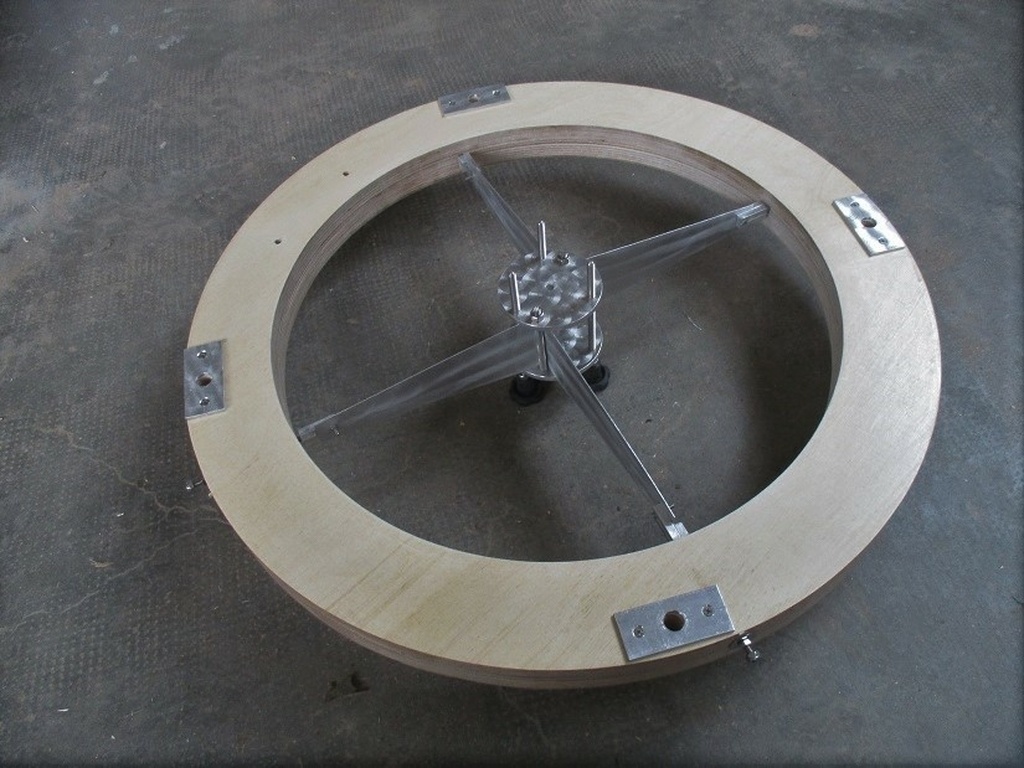

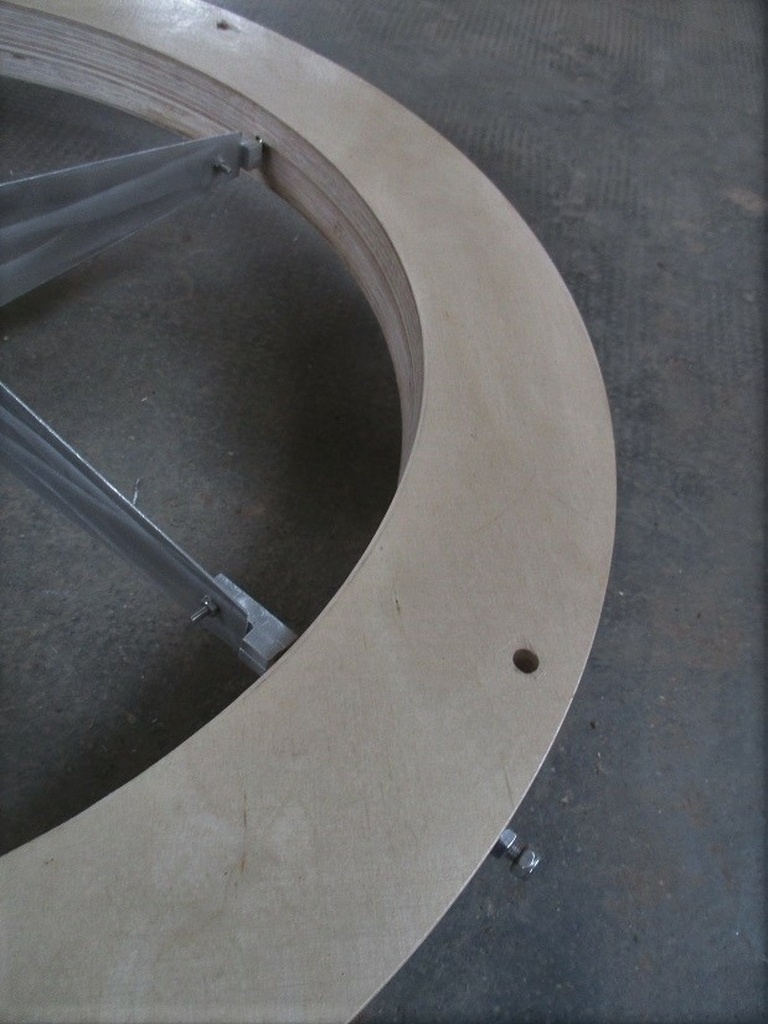

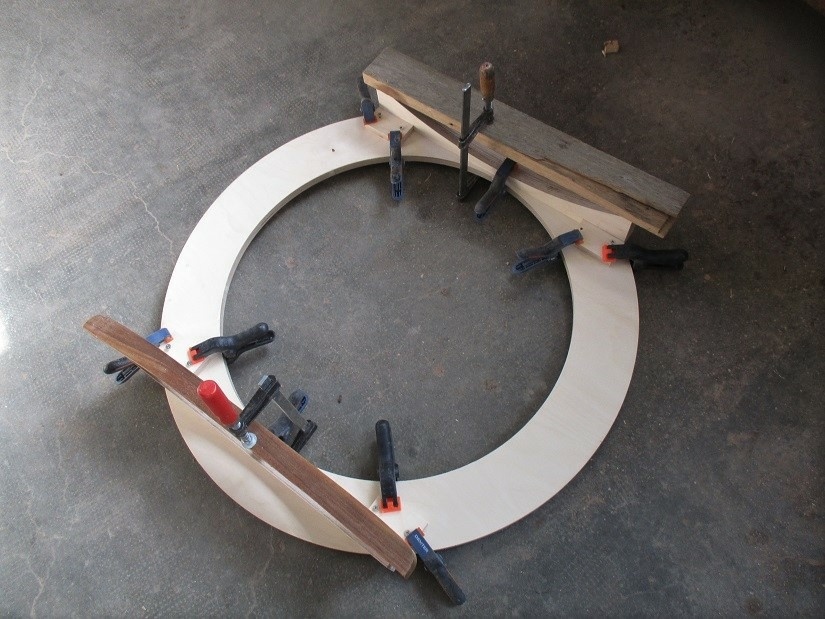

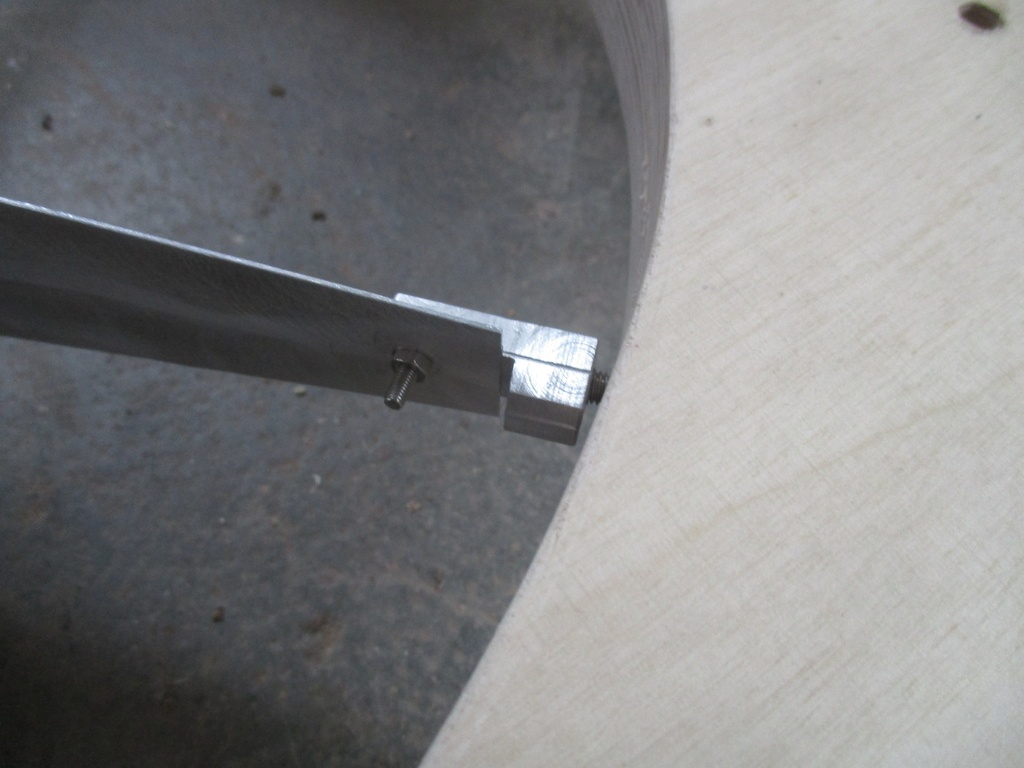

- L'anneau supérieur:

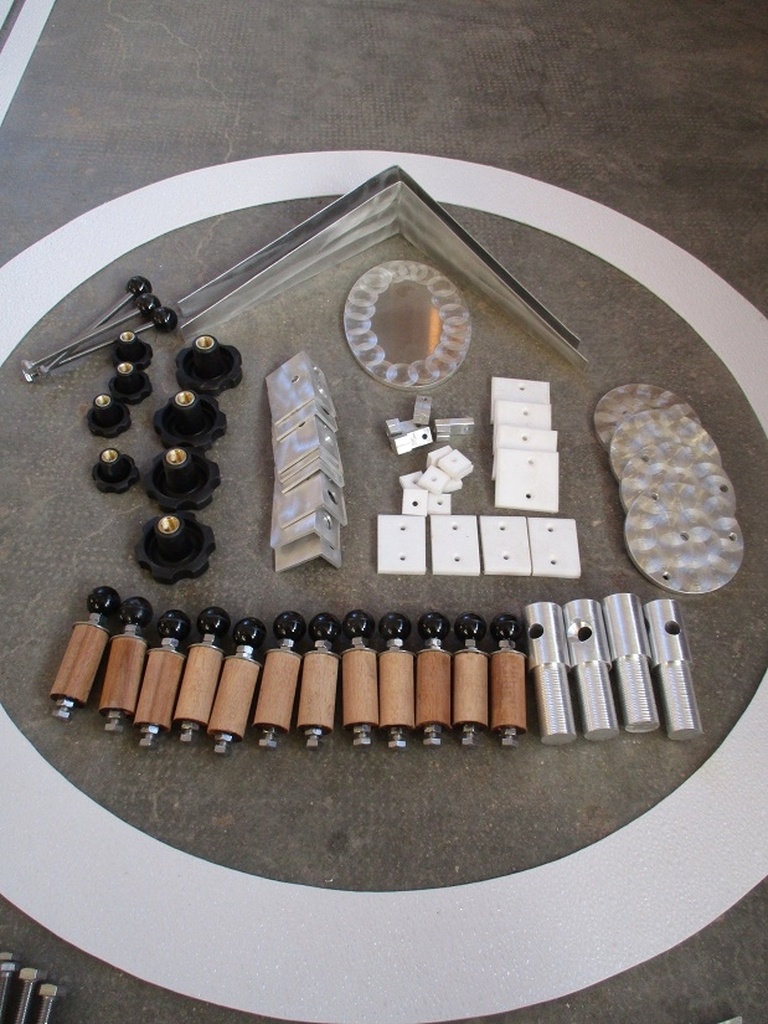

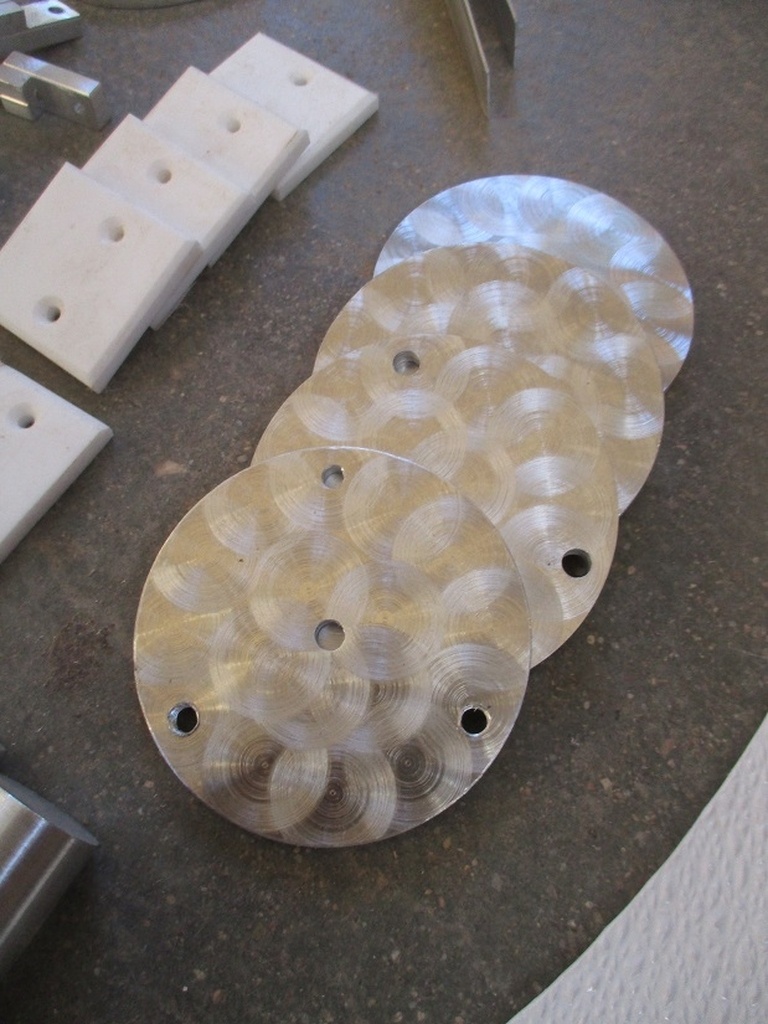

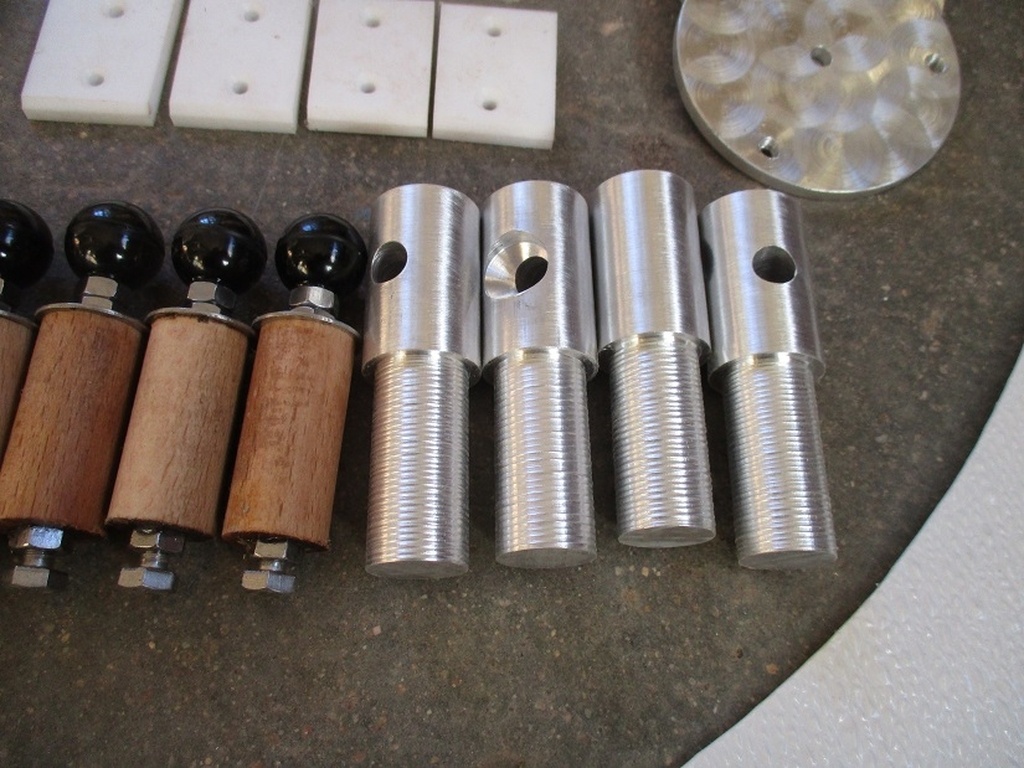

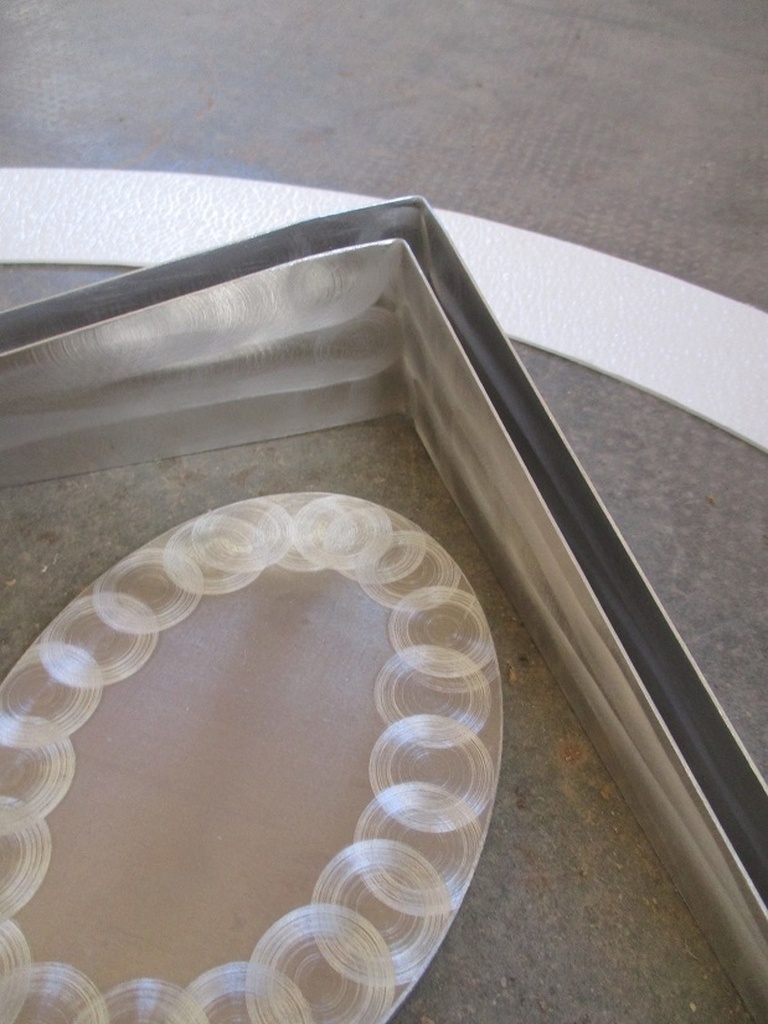

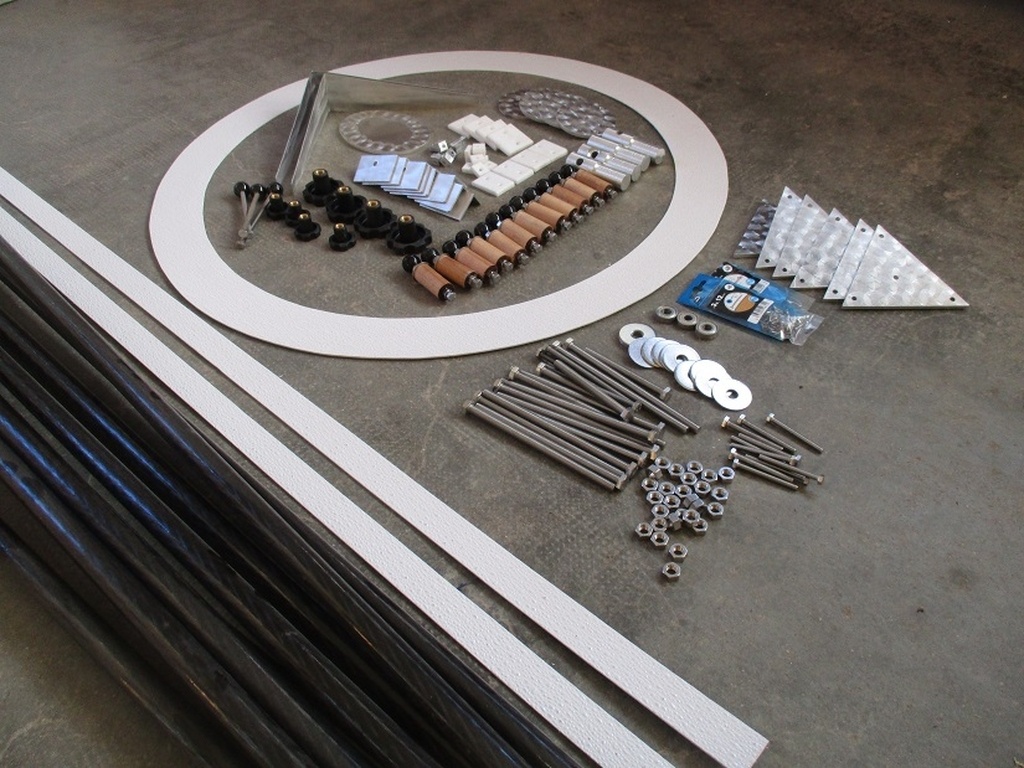

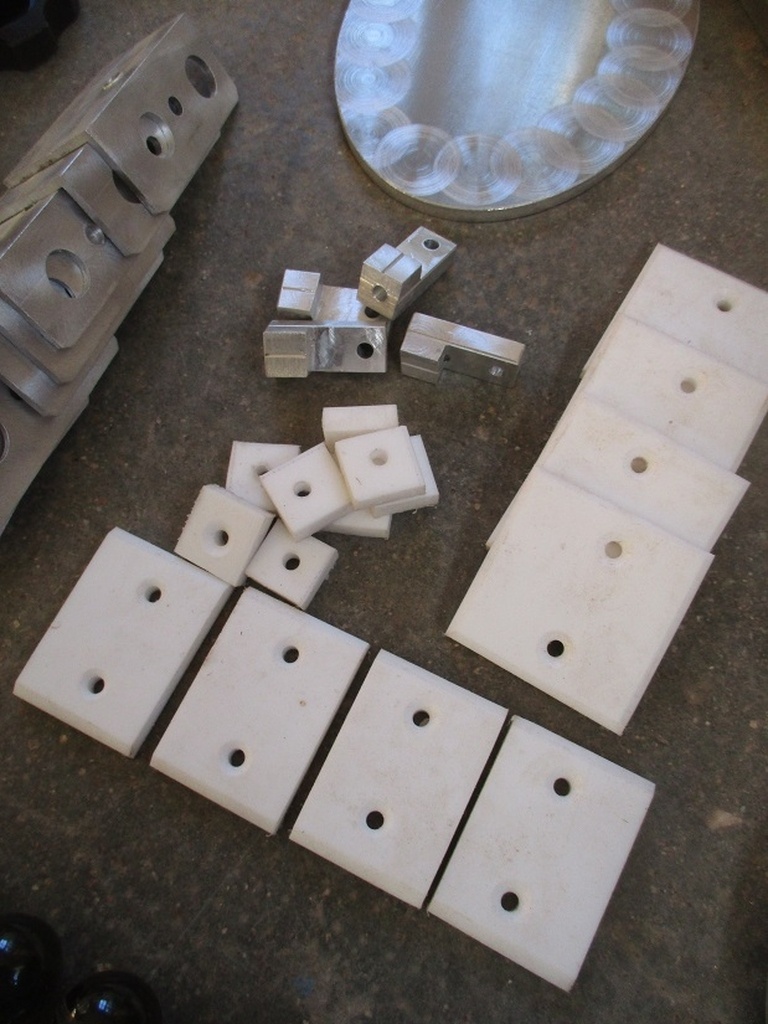

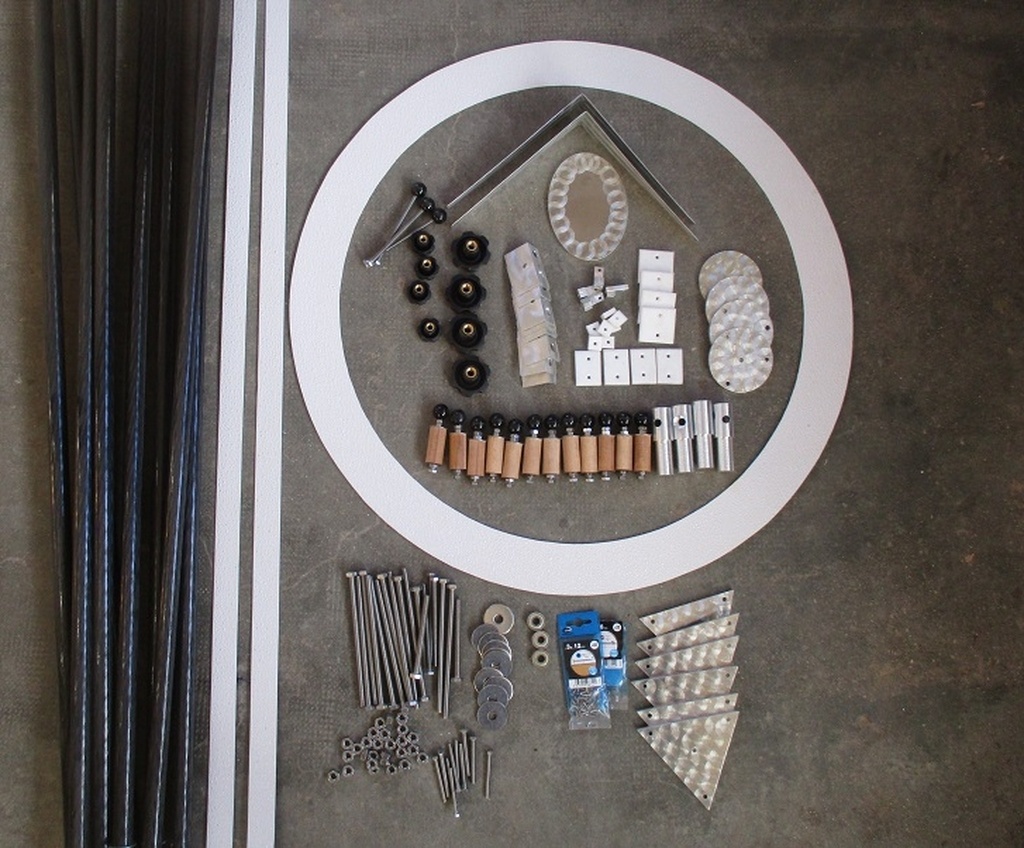

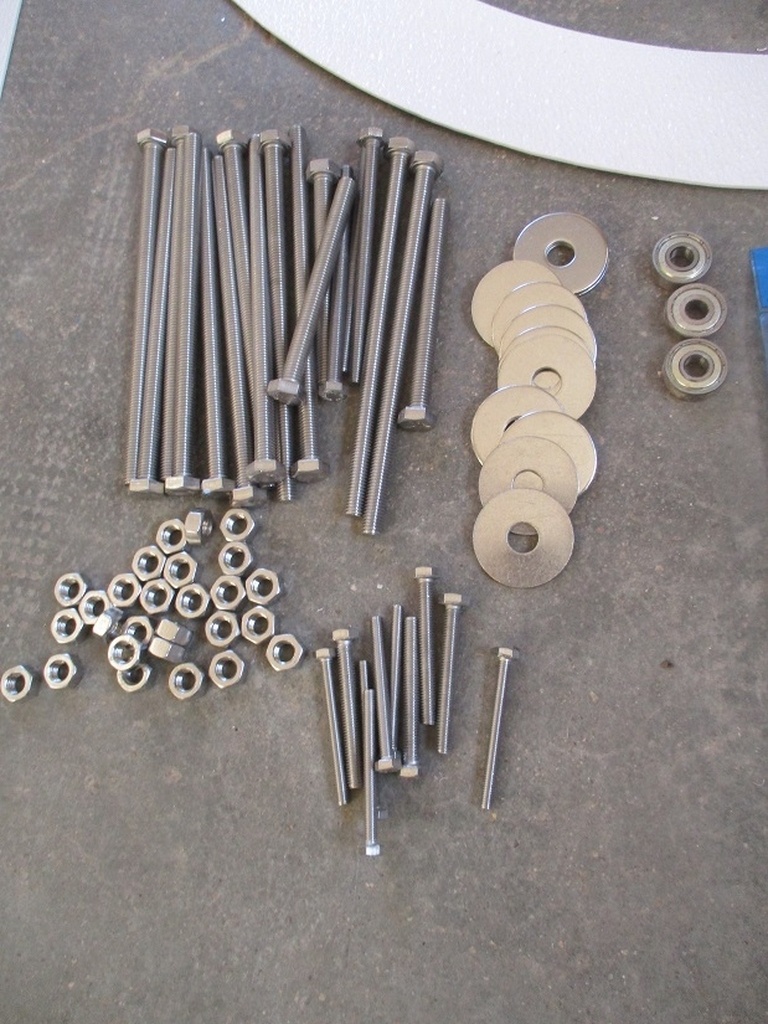

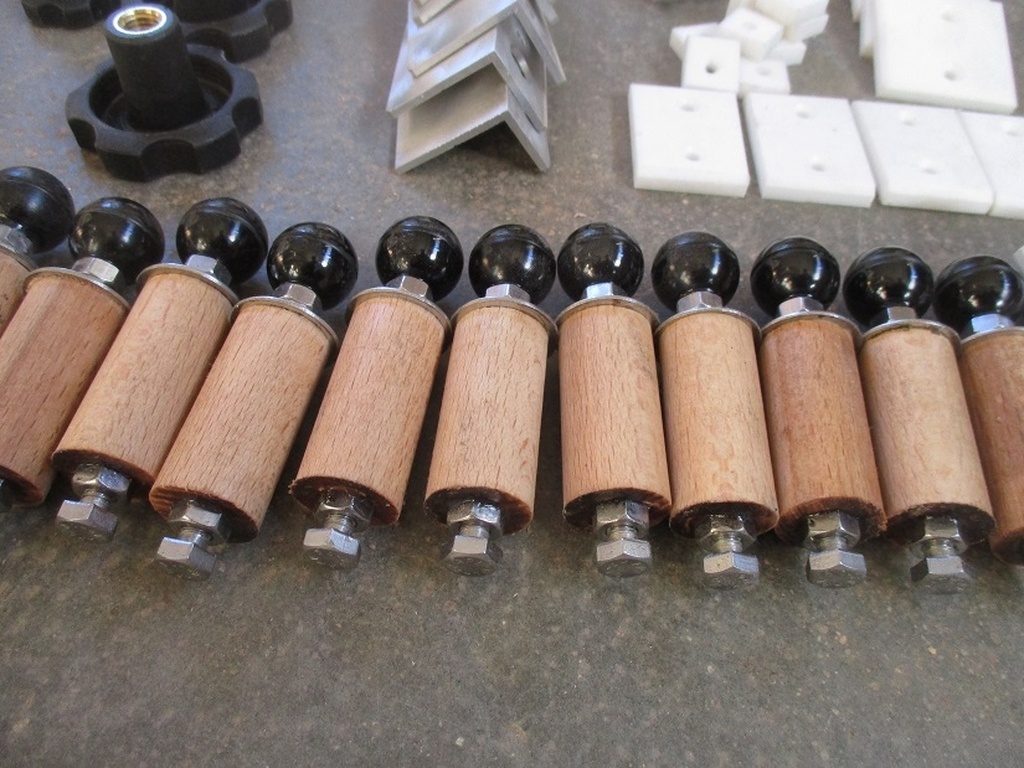

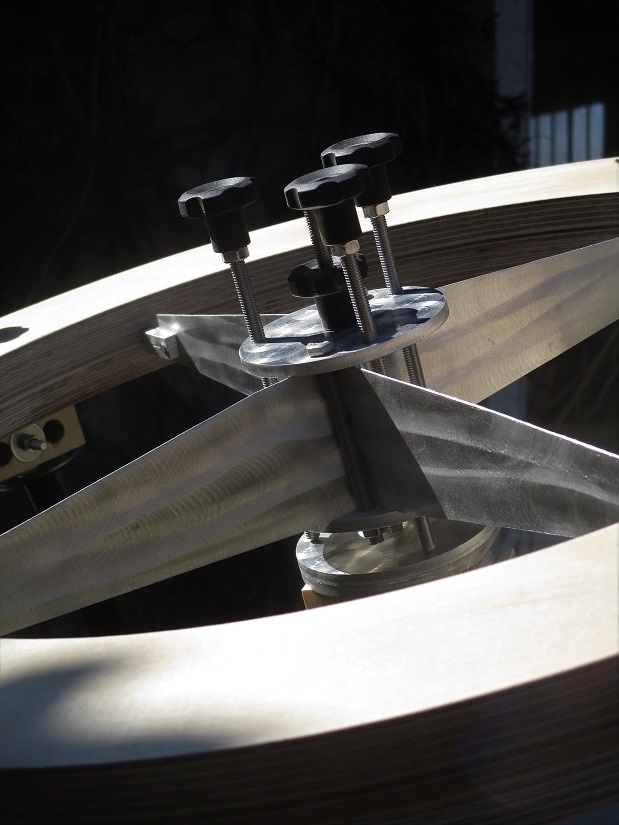

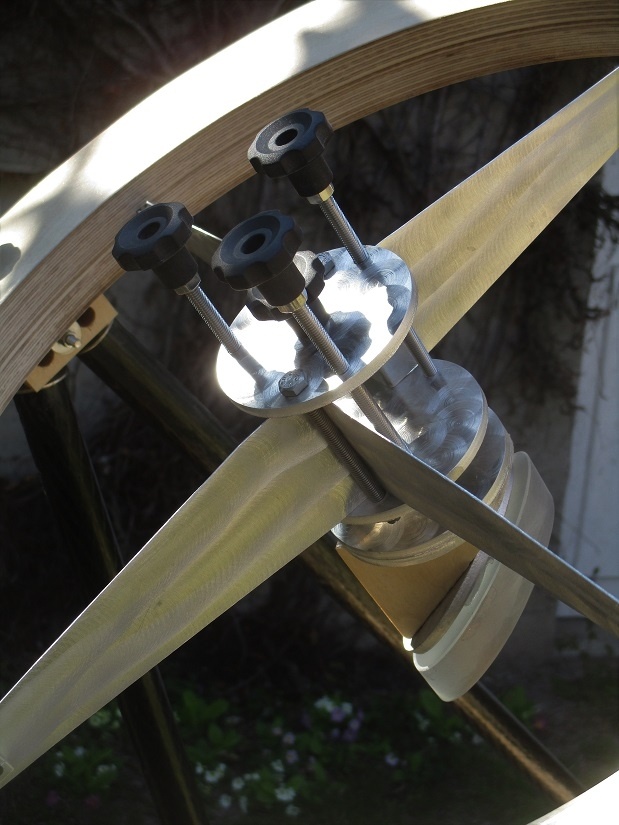

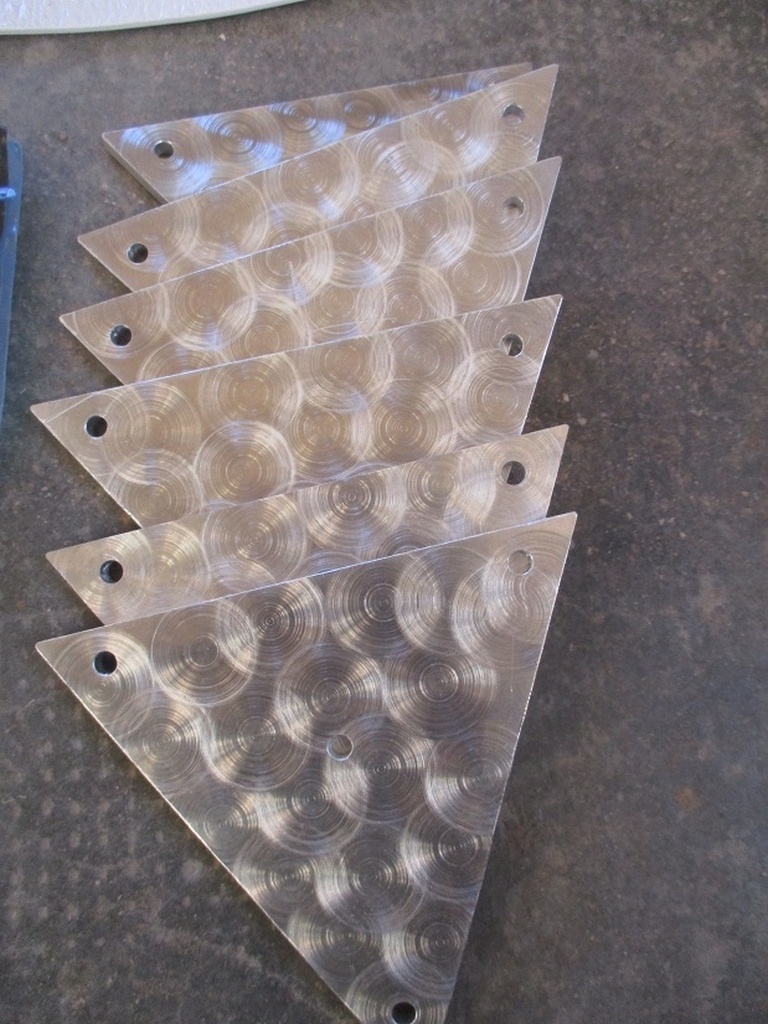

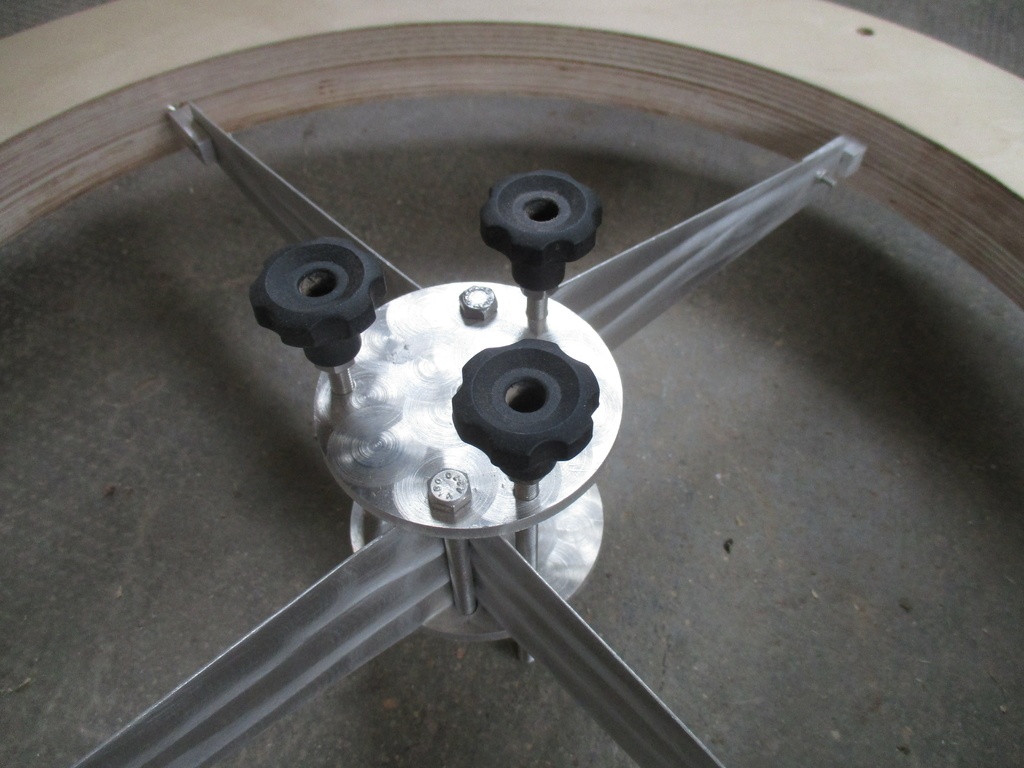

- Toutes les pièces "non bois":

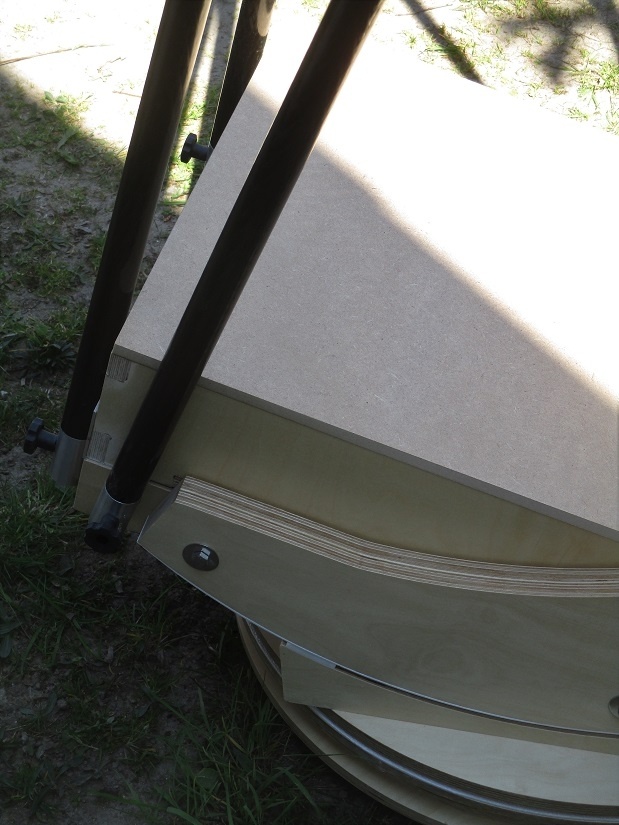

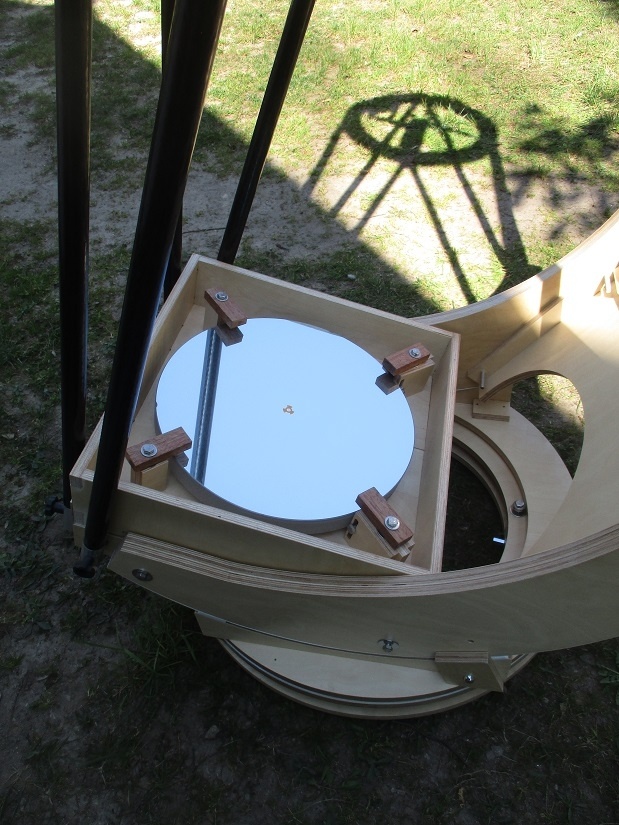

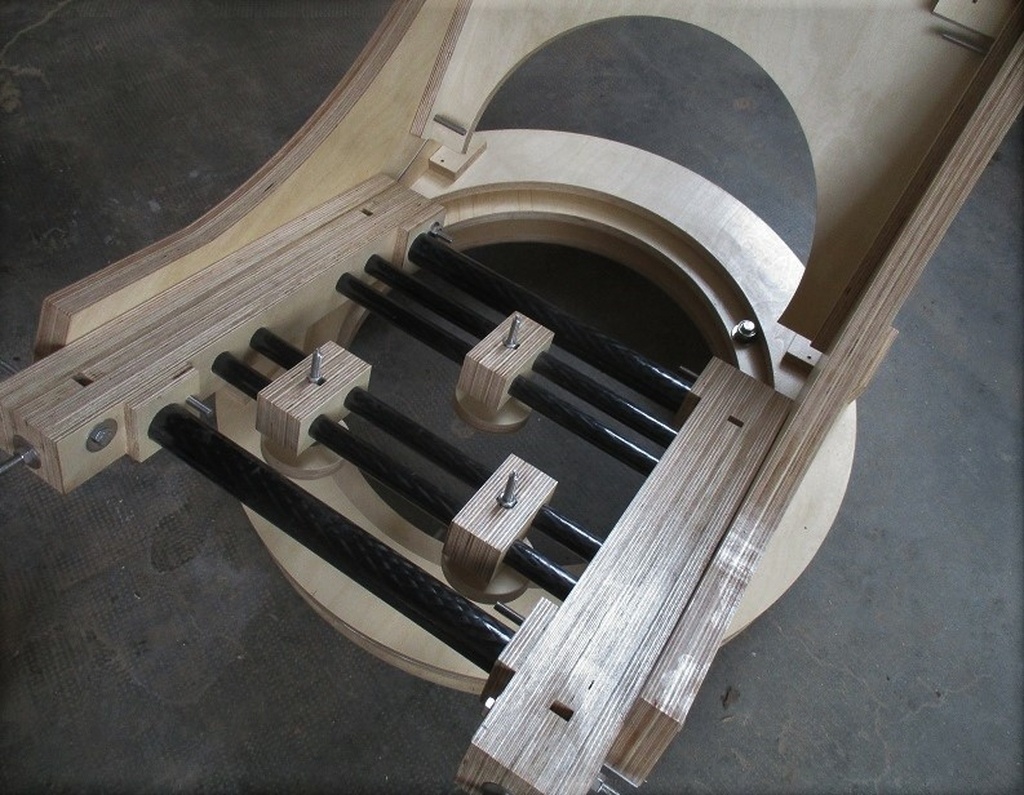

- Le reste de l'assemblage:
.....
.....
.....

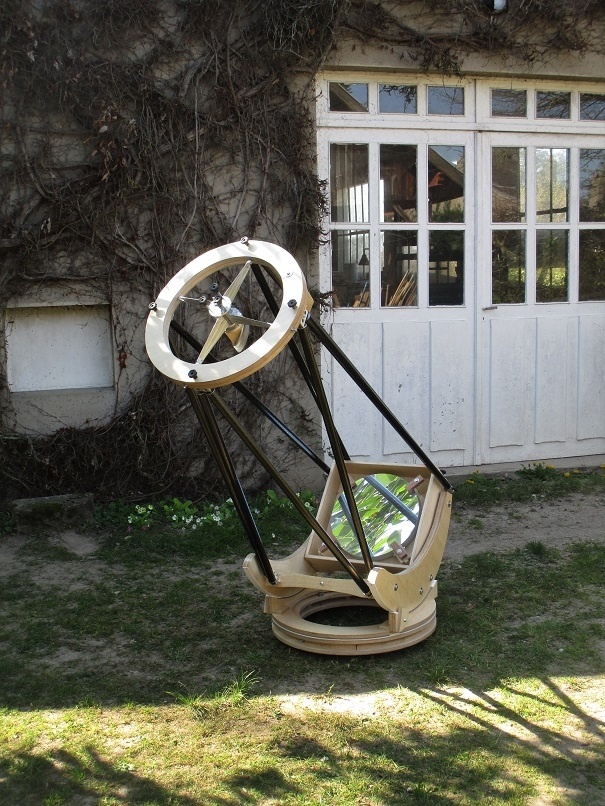

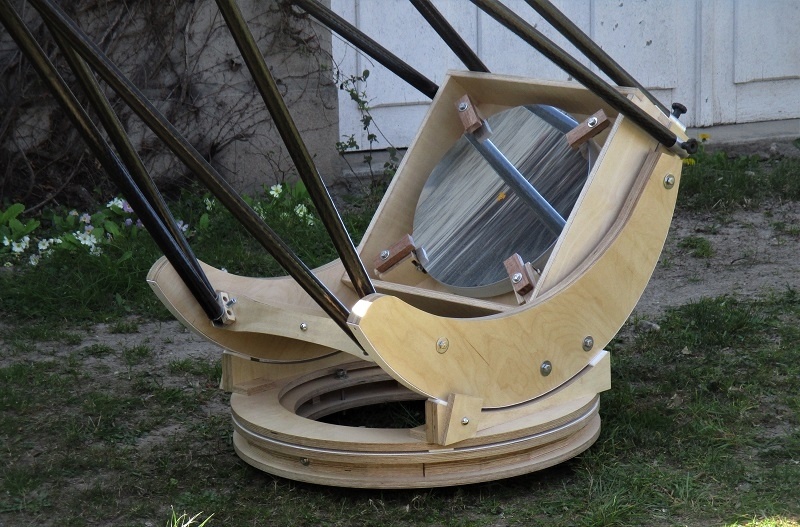

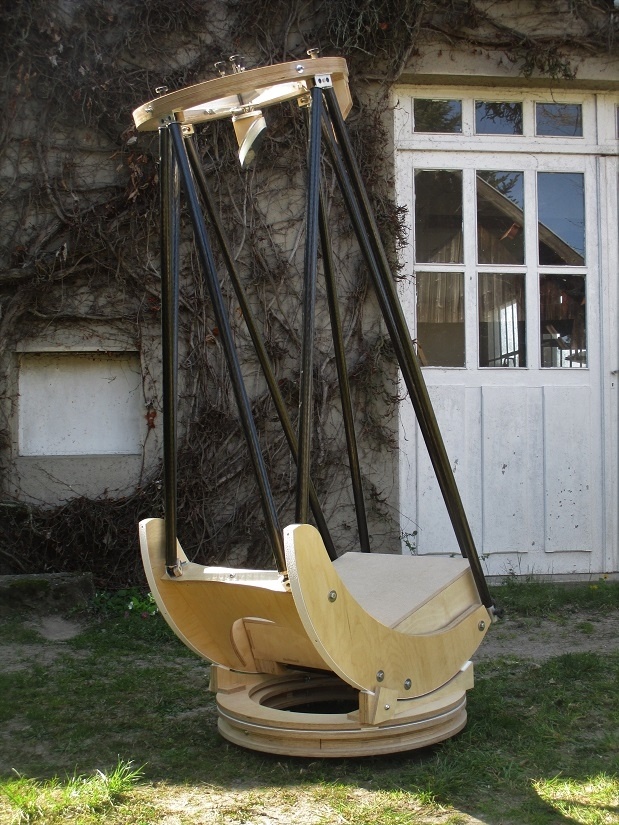

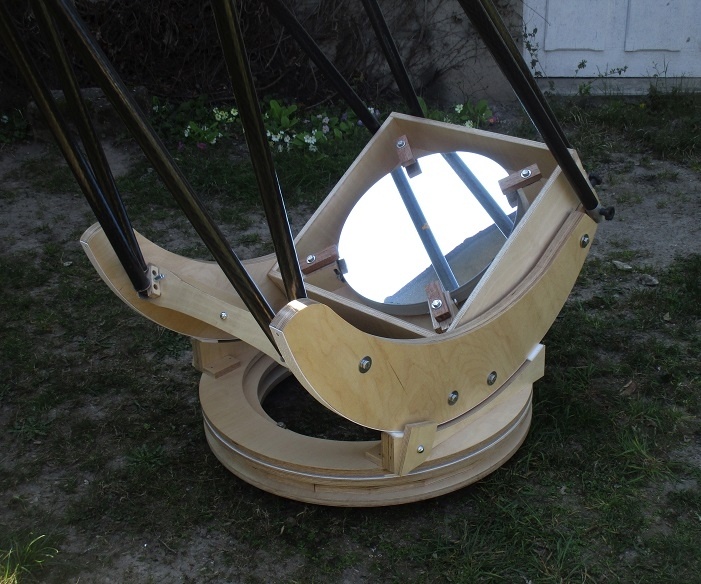

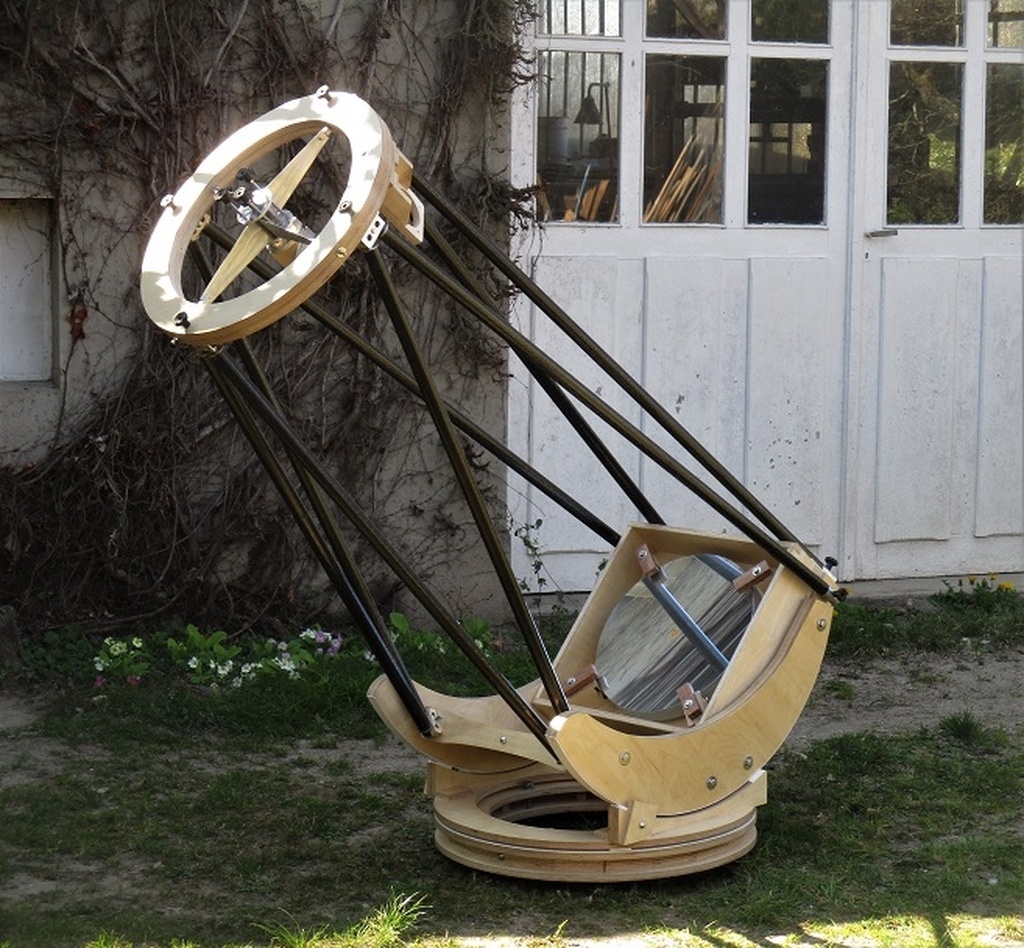

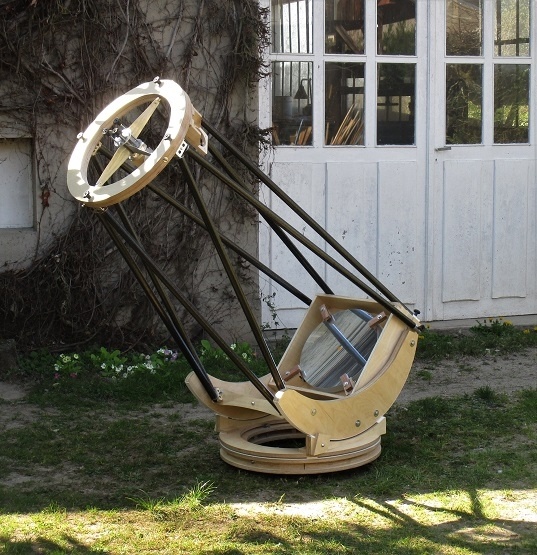

Et voila!
Licence
Discussions
Ha bah là cette fois il y a tout tu nous donne même les decoupes l'ordre d'assemblage effectivement plus personne n'a d'excuse
Quand tu dit que tu ne craint pas la concurence tu le prouve au moins
Bon après j'imagine que ta clientèle cherche du clé en main même tes kit comprennent toutes les piècevotre texte icis et ton travail ne se limite pas a découpé et coller du cp
J'ai toujours été "open source".
Mon blog depuis 10 ans doit avoir 3 ou 4000 photos de tous les détails de la construction de mes instruments et je n'ai en effet jamais craint la concurrence. Il y a 2 ou 3 autres petits fabricants en France et en Europe, mais chacun à sa spécificité. Ils savent que copier les copains serait contre-productif. Quand aux Chinois, ils ne sont pas sur le même marché.
De toute façon, si un fabricant veut copier, il suffit d'acheter un instrument, et de le désosser...
Et si des particuliers me copient, tant mieux, cela signifie que mes trucs ne sont pas trop mauvais...
Oui les chinois je me doute ils aiment pas les puzzle de plus de 30 pièces ils sont bien trop rationnels pour sa
En tout cas sa permet de se rendre compte du travail que cela demande il y a quand même un nombre de pièces impressionant
Bravo c'est vraiment extra. Je te pose juste une question : le miroir tu le fais toi même ou non ? J'ai connu il y a 50 ans un "fou de télescope" qui faisait ses miroirs. Il se nomme si ma mémoire est bonne Michel Lyonnet du Moutiers et il a écrit un bouquin sur le télescope. Bon à l'époque il ne faisait pas la monture comme toi mais beaucoup plus grossièrement.
CALCULATE Non, je ne fais pas les miroirs. Je ne peux pas tout faire... Les miroirs sont de différentes qualités, il y a des optiques fabriquées en Chine, et d'autres faits par des artisans à la main, bien plus coûteuses. Le meilleur en France est prêt de Nevers:
mirro-sphere.com/
Comme d'habitude, tu arrives toujours à te surpasser!
Bravo et merci pour ce partage d'une oeuvre magnifique qui tutoie les étoiles.
Chapeau bas monsieur l'astro-menuisier
Oh, ce n'est qu'une maquette que l'on assemble...
Très impressionnant, comme d'habitude!
C'est en même temps un pas à pas et malgré les secrets révélés, je me sentirais incapable d'en faire un!!!!
La cnc est un atout surtout dans ce cas-ci, où, il faut de la précision et c'est un gain de temps non négligeable à la création des pièces.
Je dis dans ton cas, car en générale, la cnc peut faire une multitude d'opérations, mais pour certaines créations, on perd souvent la magie du fait main.
Encore bravo!!!
J'ai tout fait à la main pendant 10 ans. Mais cela prenait beaucoup de temps, et les clients sont devenus de plus en plus impatients. Il fallait que je m'adapte.
En même temps, l'avantage de la cnc, c'est de pouvoir faire des choses compliquées, pour le même prix qu'un truc simple. Donc, on a beaucoup moins de limites dans la conception. On peut imaginer des choses qui seraient inenvisageables, car trop coûteuses, à la main.
C'est la même choses avec l'impression 3D.

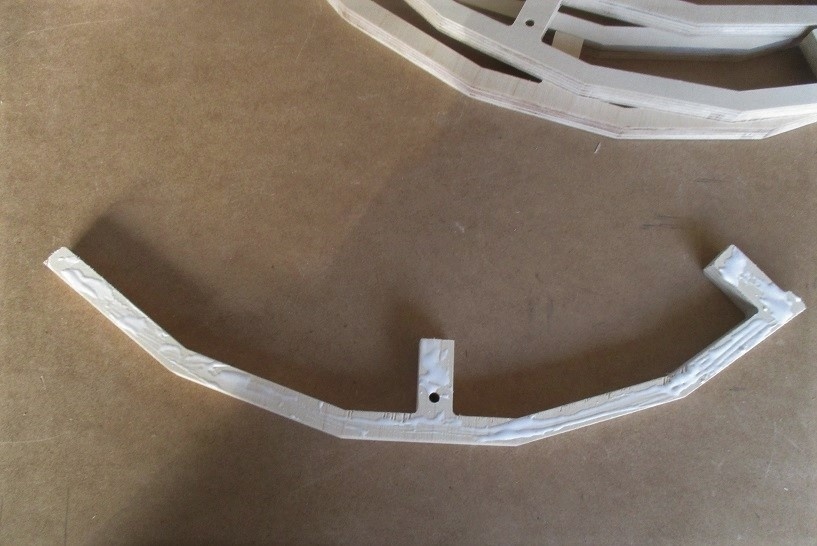

C'est tout de même un sacré puzzle, bravo ! Chouette reportage. Le cp en sortie de CN a quand même pas mal d'éclats au bord des coupes ? C'est pas trop gênant pour assembler le tout ?
Sur cette fournée, il y a eu certaines pièces qui ont eu des arrachements (problème de fraise ?).
Heureusement, c'était des morceaux qui étaient pris en sandwich, donc, cela ne se voit plus quand c'est assemblé.
Si c'est pour un kit, il faudra que tout soit impeccable. Même si c'est ensuite caché, les clients n'apprécieront pas que les pièces ne soient pas parfaites...
tu utilises des fraises avec hélice à gauche ou à droite ? avec des fraises hélices à gauche, je n'ai aucun arrachement.
Marc Janod La personne qui fait les découpes cnc a semble t'il trouvé la bonne fraise. Il n'y a plus d'arrachement. Merci pour l'astuce!
Kentaro
Est-ce que tu fais aussi des tables EQ pour tes téléscopes? (j'enetends motorisé)
) différence de budget entre les 2 config
ça m'intéresse pour l'astrophoto, car j'hésite à me prendre un DOB avec une table EQ ou un newton (genre 200/800 EQ6)
Mais il y a une très (énorme
Actuellement j'ai un simple 115/900 EQ, mais pour l'astrophoto c'est faiblard.
En tout cas c'est de la belle machine, je suis total admiratif de ton travail
Oui, je fais aussi des tables équatoriales motorisées:
Super bien documenté! Bravo!
Merci Philippe!
Wow c'est à la fois impressionnant et magnifique ! Je trouve tes téléscopes vraiment jolis ! Ça donne envie !
Merci merci!
Bonjour,
encore une tranche de rêve…
Détrompe-toi, les étoiles sont des joyaux bien plus accessibles que les diamants.
Et tes "loupes" pour les admirer sont magnifiques.
rapabois Merci! Oui, en effet, il y a des diamants dans le ciel, et il suffit de lever la tête...
Le Monsieur du télescope a encore frappé, j'avoue ne pas comprendre mais je comprends tout de même que c'est du super travail avec une technique très aboutie. Bravo!
C'est bien plus facile à faire qu'un escalier...
salut sa va ? sa doit intéressante a faire et la cnc tu en n es ou ?
Salut le Maestro , je suis toujours admiratif de l'idée et du management de la réalisation
chapeau!
Merci Bernard!
Pas très pratique ton tabouret design !
Il est solide ?
Tu devrais peut-être voir pour en faire un télescope ;)
Merci pour ce partage.
Je songe en effet à faire des rocking chairs sur le même principe...
. Avec motorisation et porte jumelles pour observer le ciel en grand champ.
Pffftt ! Vic66 tu est vraiment un petit kiki
!
Moi, maintenant que j'ai le pas-à-pas, j'en commence un demain matin et à 15h30 grand maximum c'est bouclé ! Et encore, je n'ai pas de CNC donc découpe des pièces à l'opinel, ça prends un peu plus de temps, et pour le miroir j'ai du plexi de 8mm, un petit coup d'abrasif grain 80 pour le rendre convexe, et finition au grain 240 ( oui, je suis perfectionniste
)
J'en profiterai pour améliorer deux ou trois points qui ne me paraissent pas très aboutis voir carrément foireux.
Franchement, c'est pas bien sorcier tout ça ! Sortez de votre zone de confort les mecs !
JeffBurlu
alors là... je me suis imaginé les étapes de la construction de ton télescope pendant que je lisais et j'ai failli mourir de rire!!! il faudrait une vie pour dompter tout ça. Mais je peux comprendre que ce soit plus facile pour toi, tu fais des bateaux
je nous lance un défi: au premier de nous deux qui en fera un
kentaro ne joue pas, car il est tombé dedans quand il était petit...
Vic66 Faire rire était l'objectif
Non, je veux bien faire une longue vue avec un rouleau de sopalin sur lequel je monte un morceau de film alimentaire tenu par un élastique en guise de lentille mais rien de mieux
JeffBurlu Oui, en fait, avec le kit, n'importe qui doit pouvoir faire ce télescope avec une simple lime à ongle...
On voit parfois dans les rencontres d'astronomes amateurs, des instruments réalisés par des bricoleurs de génie, découpés quasiment à l'opinel, des structures abracadabrantesques, des mélanges de fil de fer et de bois de palette, des merveilles de l'art brut... et qui marchent...
Bizarre ça ressemble à un truc que j'ai déjà vu.... enfin 400mm peut mieux faire!!!
Les photos toujours excellentes, le boulot comme d'habitude parfait. Homme heureux, tu nous montre la voie, il n'a plus qu'a......
Merci à toi, l'ami! Déjà vu? Il faut dire que je les sors un peu à la chaîne... Les clients sont impatients...
Si les optiques n'étaient pas si chères, je me ferais bien un 1000 mmm (1 m...). La structure n'est pas plus compliquée, c'est le même principe, mais malheureusement les miroirs coûtent 50 000 €...
