michel80

Numérisation raboteuse avec moteur asynchrone scm s50

Cette création contient 1 retour d'expérience.

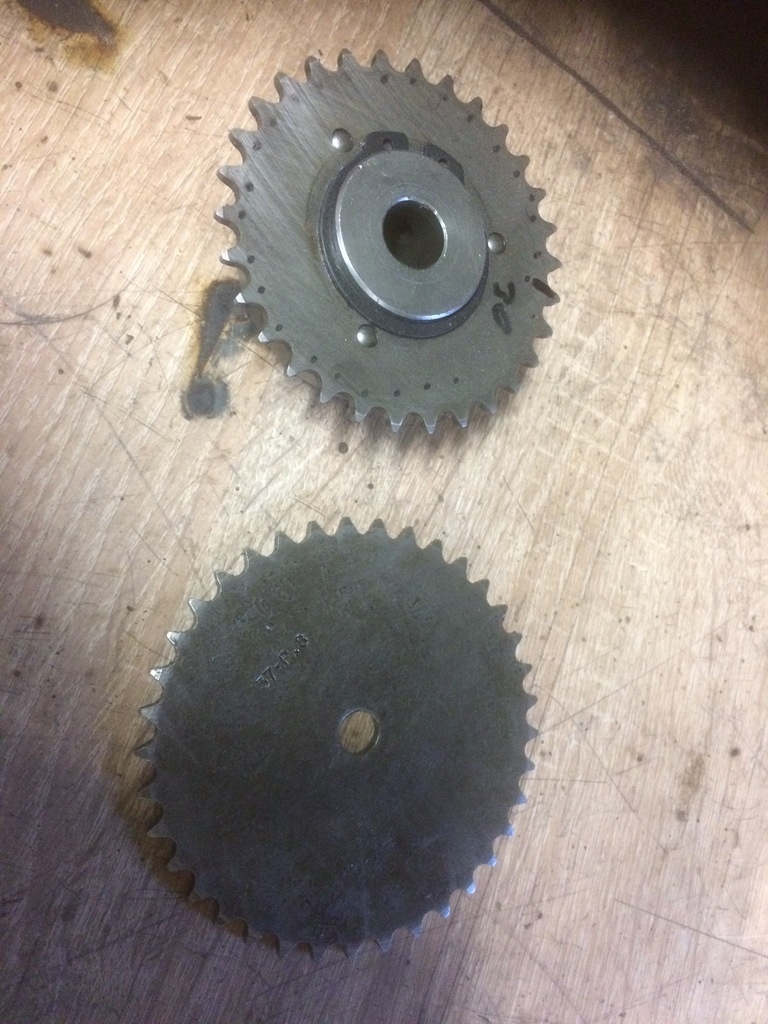

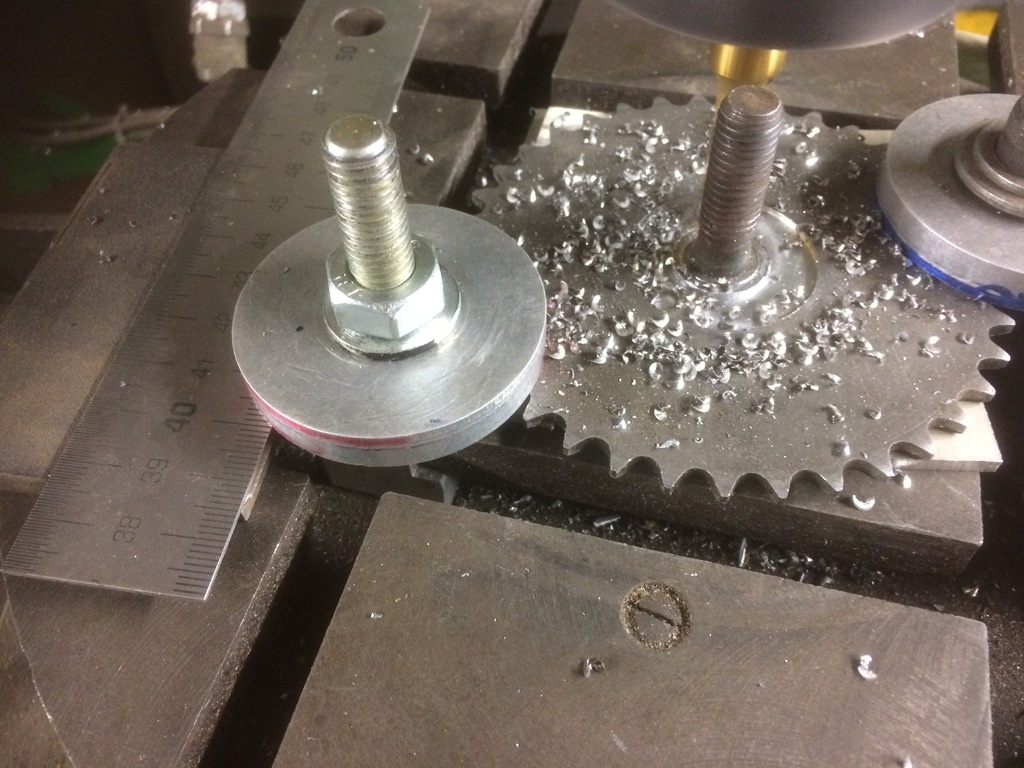

Changement de pignon pour plus de démultiplication pour le m/b
Pour gagner de la précision

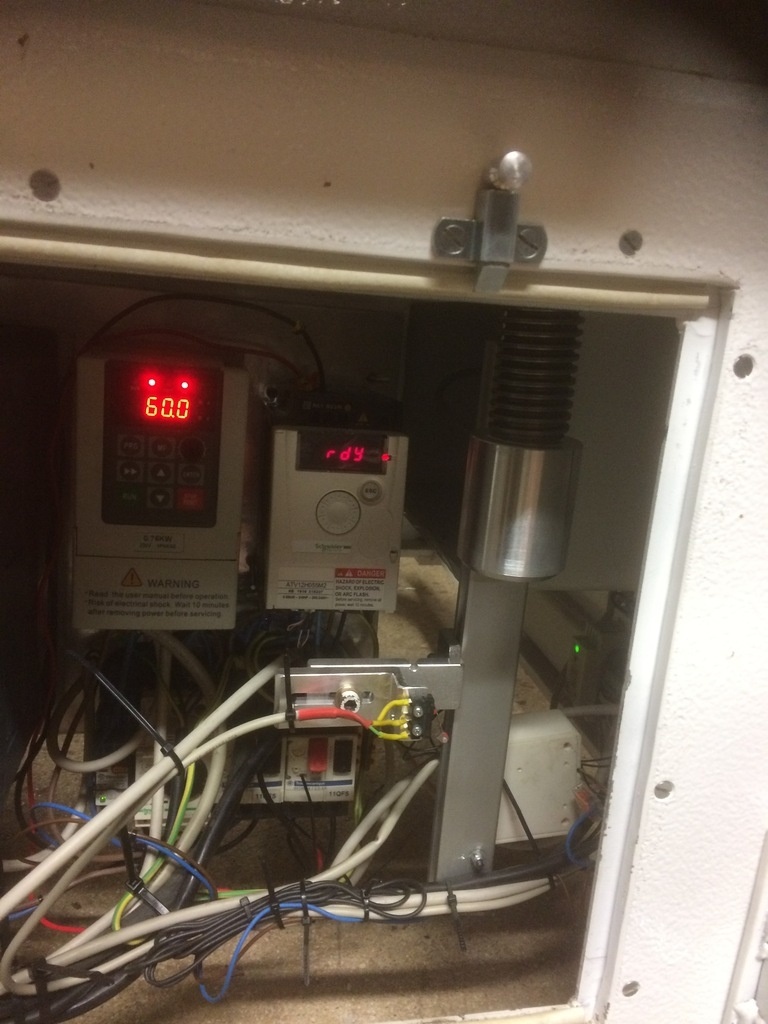

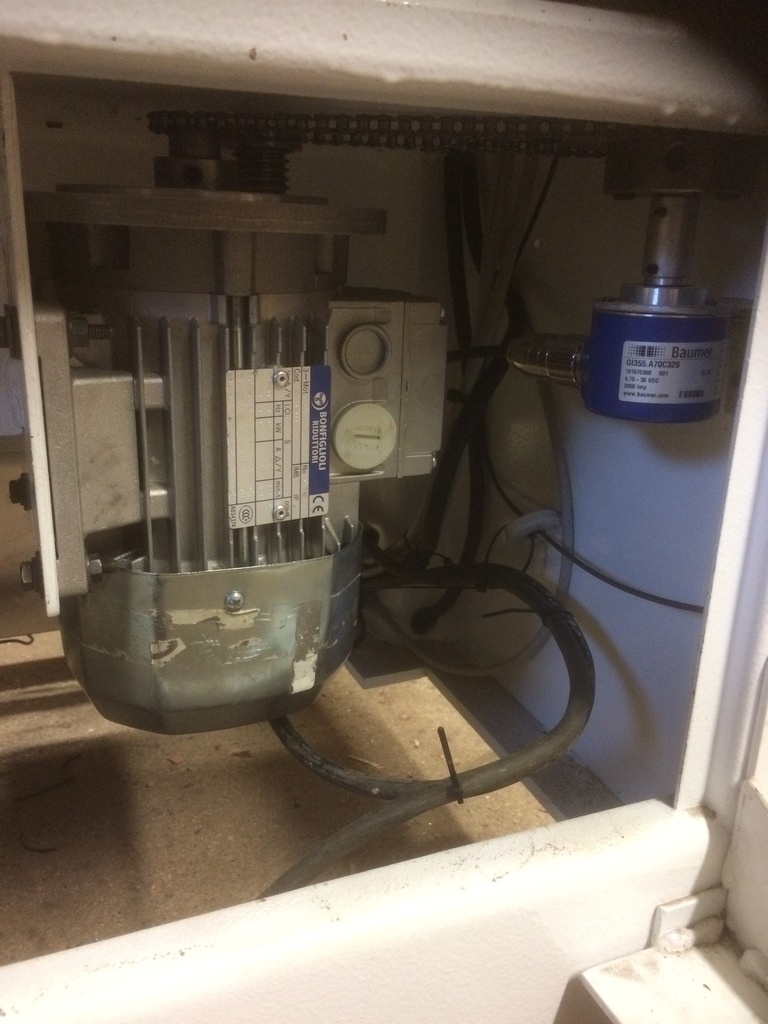

Moteur asynchrone et codeur et de l autre cote altivar
C est Christophe lonu a conçu ce kit très particulier
Pour les premiers essais sur un déplacement de 150 mm moins de un dixième de défaut
Michel

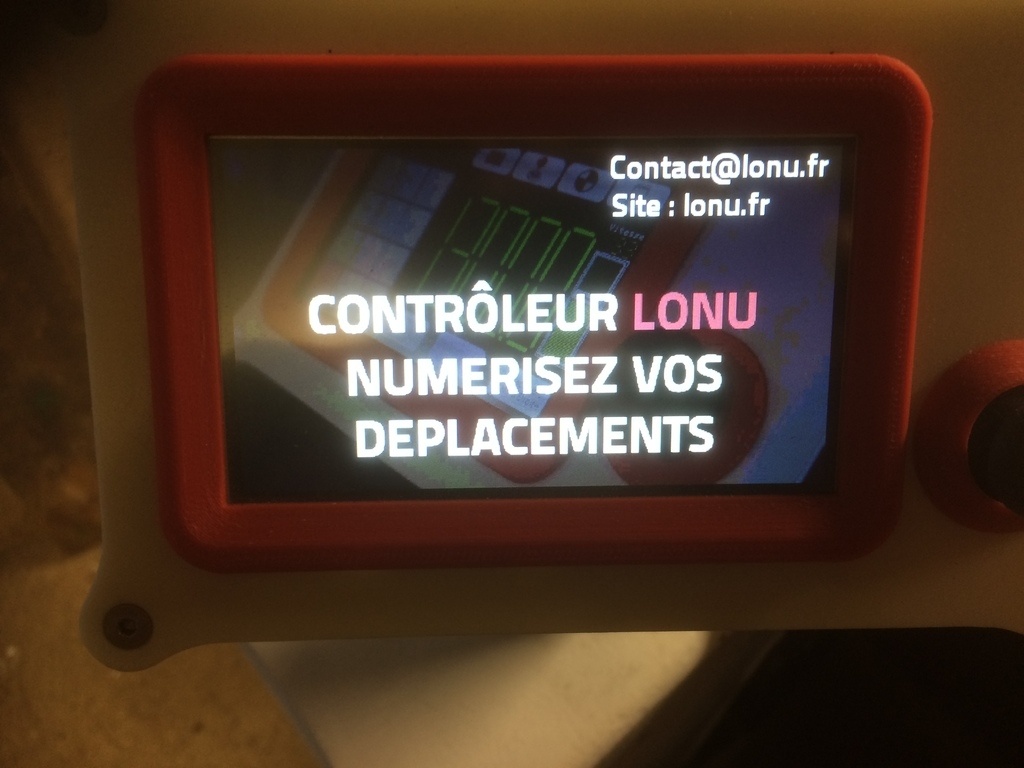

Voilà ça page d accueil sur la 5 eme photo

Mis à jour

1 retour d'expérience

michel80
Video

Petite vidéo sur la numérisation de la raboteuse s50
De scm arbre de 120mm avec 4 fers

youtube.com/wa...h?v=gmYlm2v7bJM
youtube.com/wa...h?v=0tAIH7cc-nM
youtube.com/wa...h?v=vzsSX487aTc
Michel


Discussions

michel80  a publié la création "Numérisation raboteuse avec moteur asynchrone scm s50".
il y a 4 ans
Sarcelle sculptée formation Jean-Michel Lecat
( Modifié )

Impressionnant ce qu'il parvient à réaliser. Même sur de vieilles machines comme celle-ci.

michel80

Je voulais garder le moteur d origine
Il a trouvé comment faire tout à l heure j ai même demandé de 0.1 mm le moteur ce déplace
Incroyable
Michel

michel80  a ajouté un retour d'expérience "Video".
il y a 4 ans
michel80
( Modifié )

C est un rabot trouvé en panne boite de vitesse hs
Je l ai remplacé par un motoreducteur
Arbre 4 fers de 120mm
Moteur 5cv
M/b électrique

Et j ai franchis le pas le top Numérisation du m/b
Là ce n est plus la même machine

metabricoleur....19-rabot-scm-50
metabricoleur....n-rabot-scm-s50
Michel

6°sens

Top à vous deux

michel80

Merci pour les commentaires
