Bonjour à tous,
Voici un projet qui a commencé l'année dernière et qui m'a pris pas mal de temps. Un ensemble de huit volets coulissants en bois pour ma maison en cours de rénovation.
Ces moments compliqués que nous vivons aujourd'hui m'auront au moins laissé un peu de temps pour terminer ce projet.
Souhaitant des volets au design très épuré, j'ai opté pour des techniques un peu particulières.
Les cadres sont en douglas assemblés par tenon-mortaises avec un panneau composé de lame de parquet en sapin du nord.
La languette des lames se glisse dans la rainure des montants, comme les lames entre-elle et tout cela dans le bon sens pour l'écoulement de l'eau.

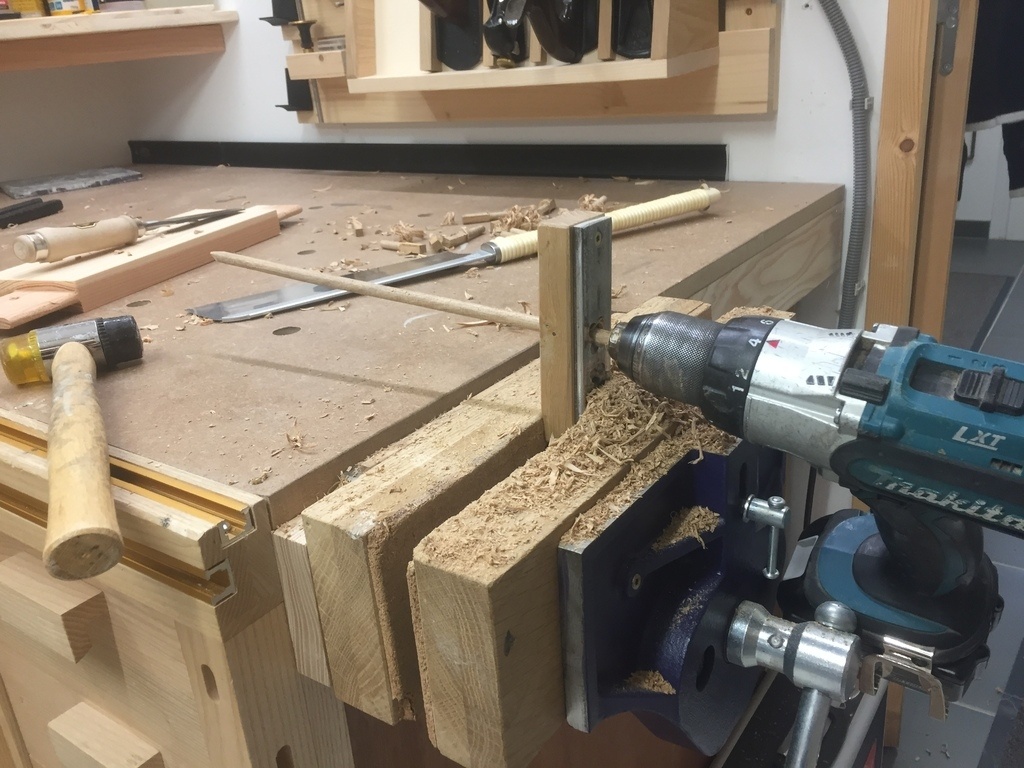

L'assemblage tenon-mortaise est juste chevillé, mais rien n'est collé pour que le bois puisse bouger à son aise.
Vous allez me dire que les lames sont tout de même prisent en sandwich dans le cadre et ne semblent pas pouvoir bouger. C'est en partie vrai, à l'exception du fait que j'ai laissé un jeu important, que ce soit sur la hauteur comme sur la largeur et que ce jeu est comblé à l'aide de mastic acrylique entre chaque lame qui va assurer la dilation suite au mouvement du bois. Le mastic aura aussi l'avantage de mieux protéger le bois des infiltrations d'eau au niveau des assemblages.
Evidemment j'ai utilisé cette technique car je savais que j'allais peindre ces volets et que le mastic acrylique peu se peindre.
Cela fait quelques jours qu'ils sont installés, mais pour l'instant je n'ai pas assez de recul pour savoir si cela est viable dans le temps ... l'avenir nous le dira.
Prochaine étape, réalisation de caisson pour cacher les rails.
En attendant voici quelques photos de cette réalisation :

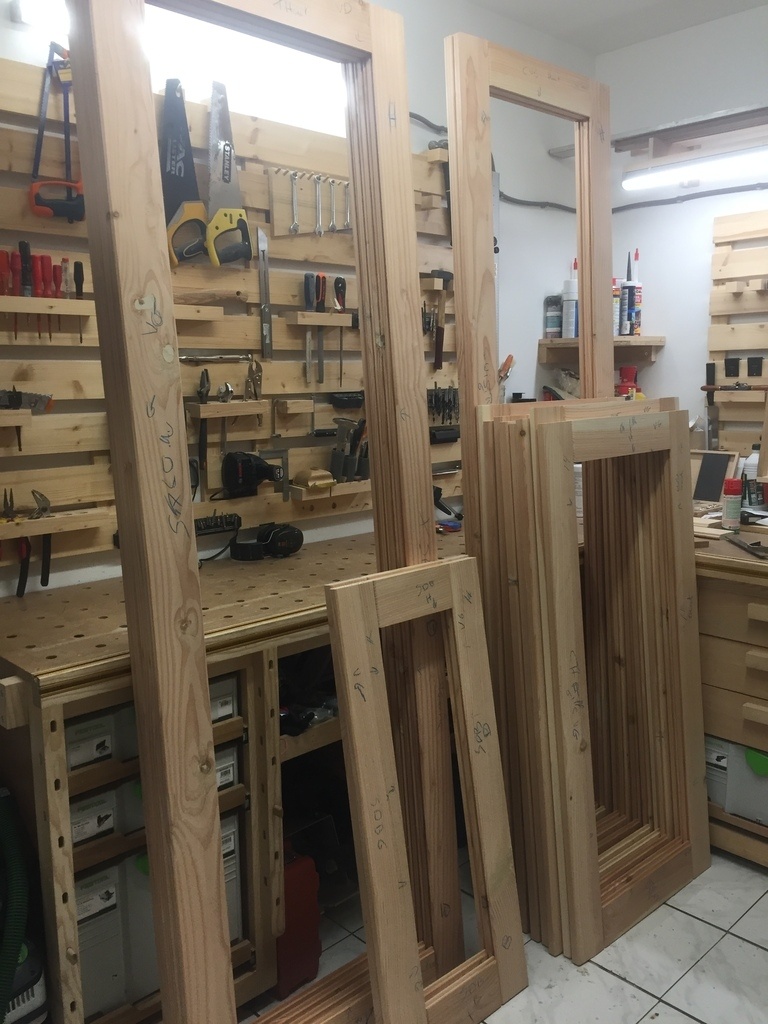

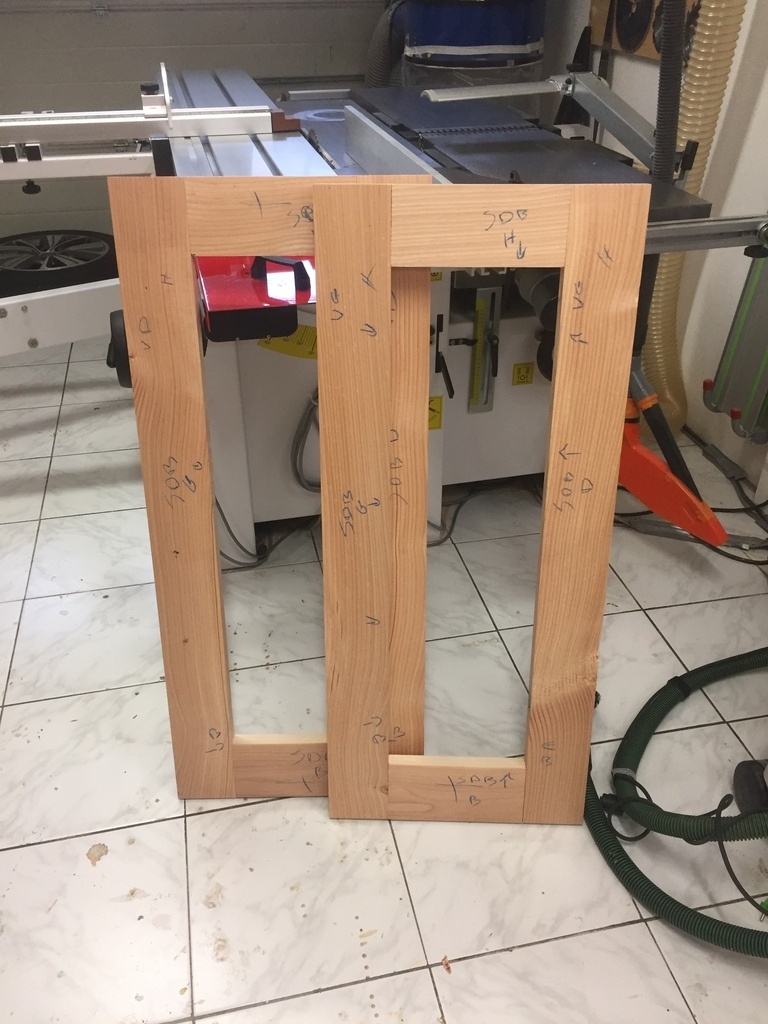

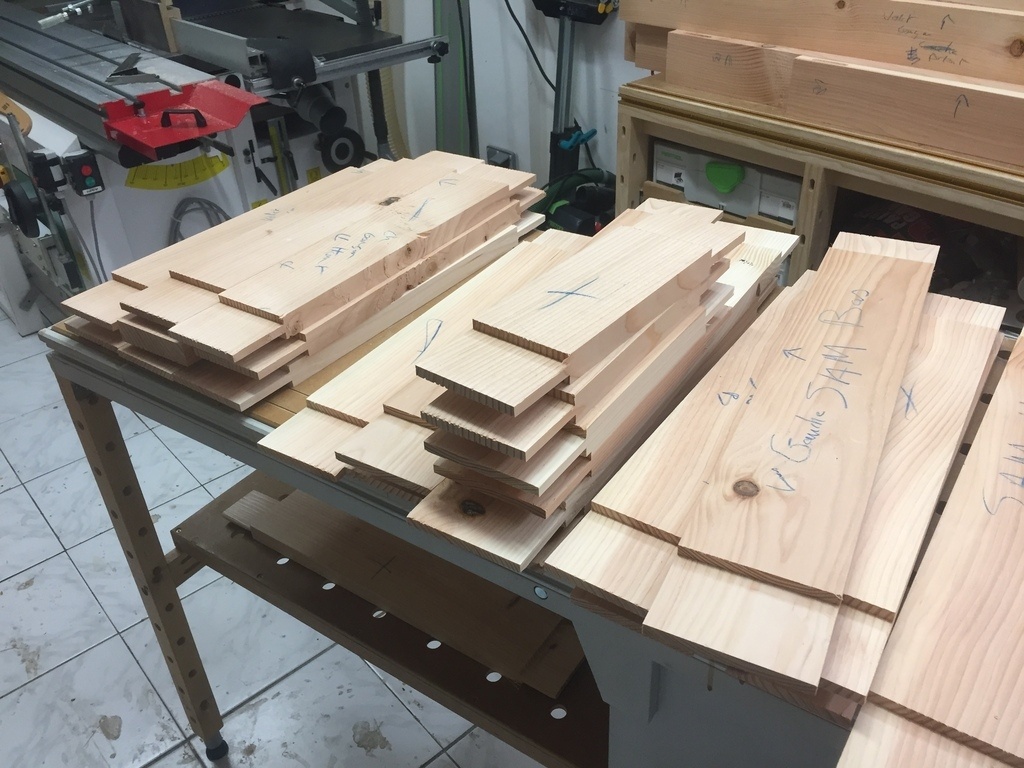

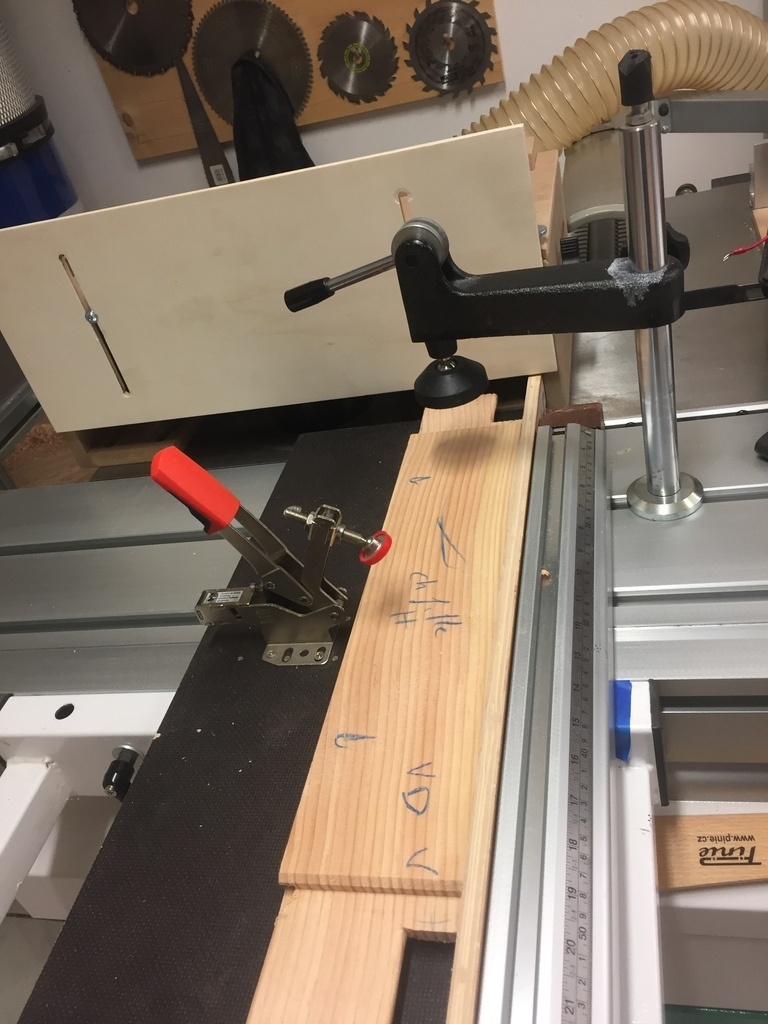

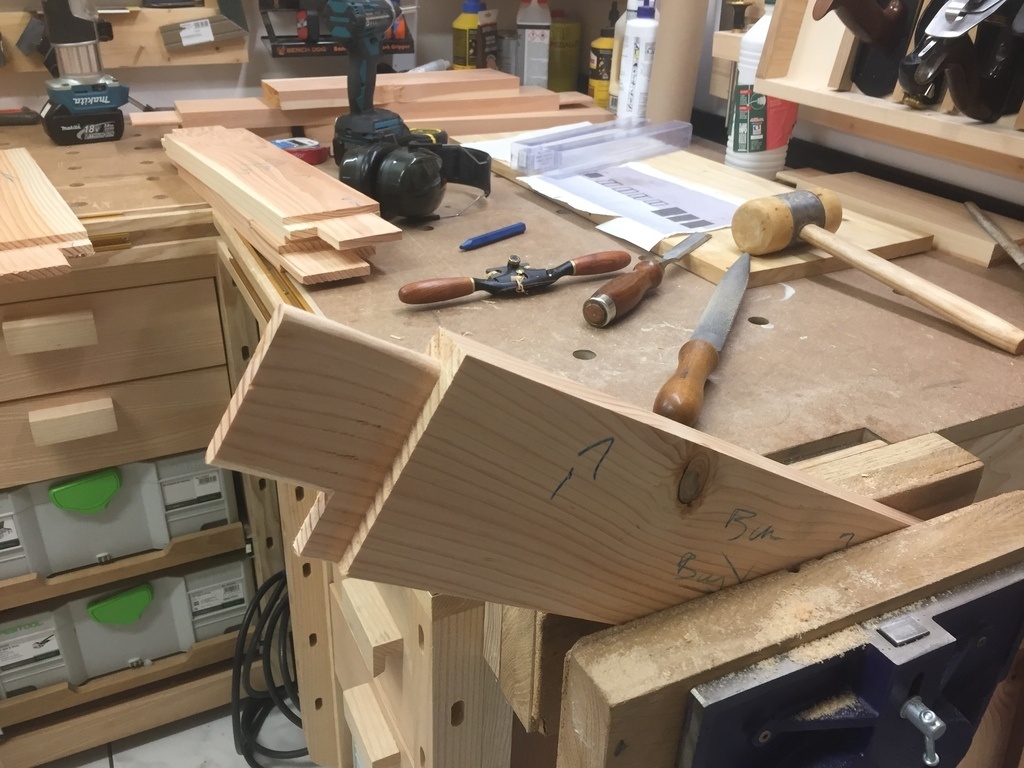

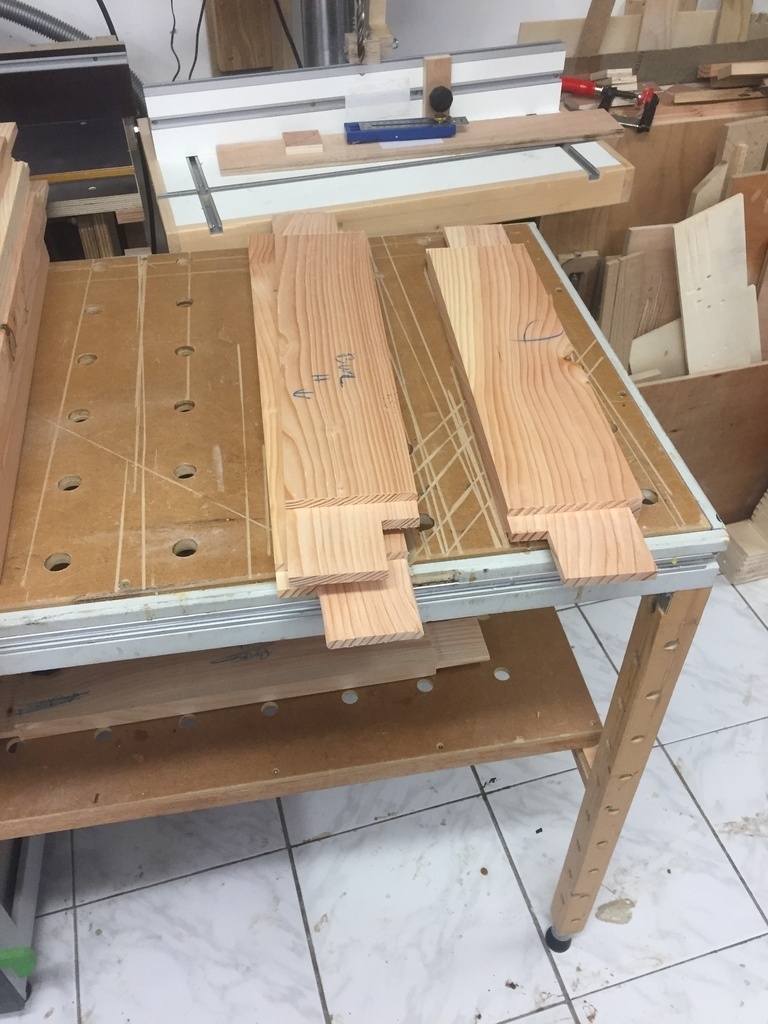

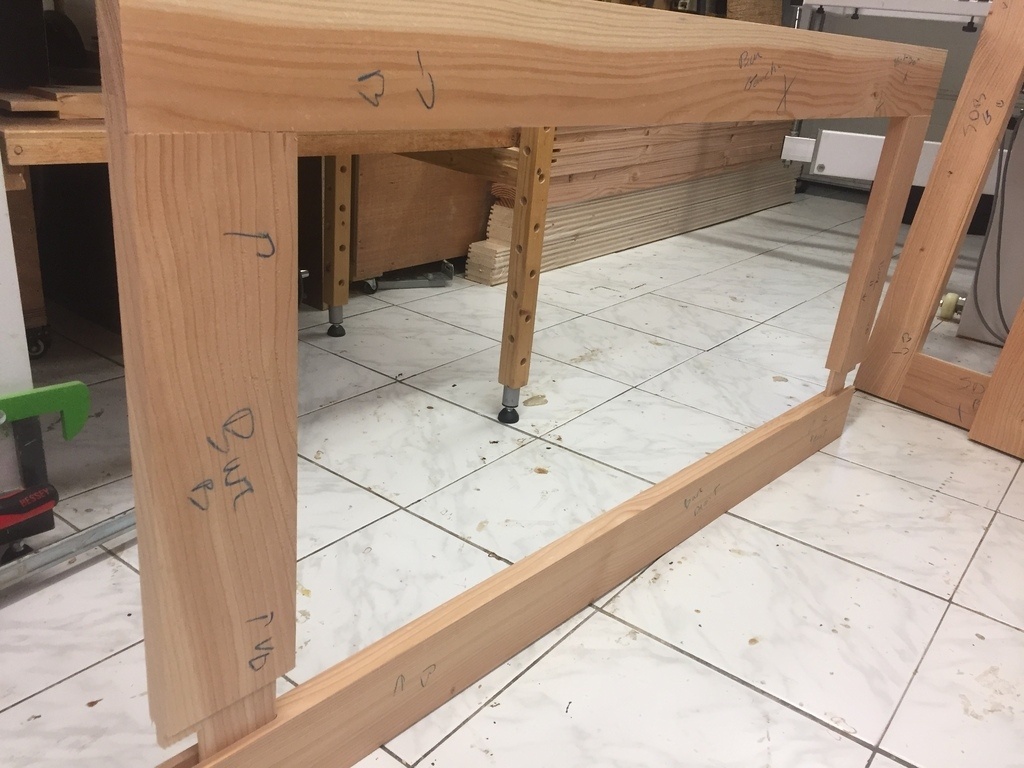

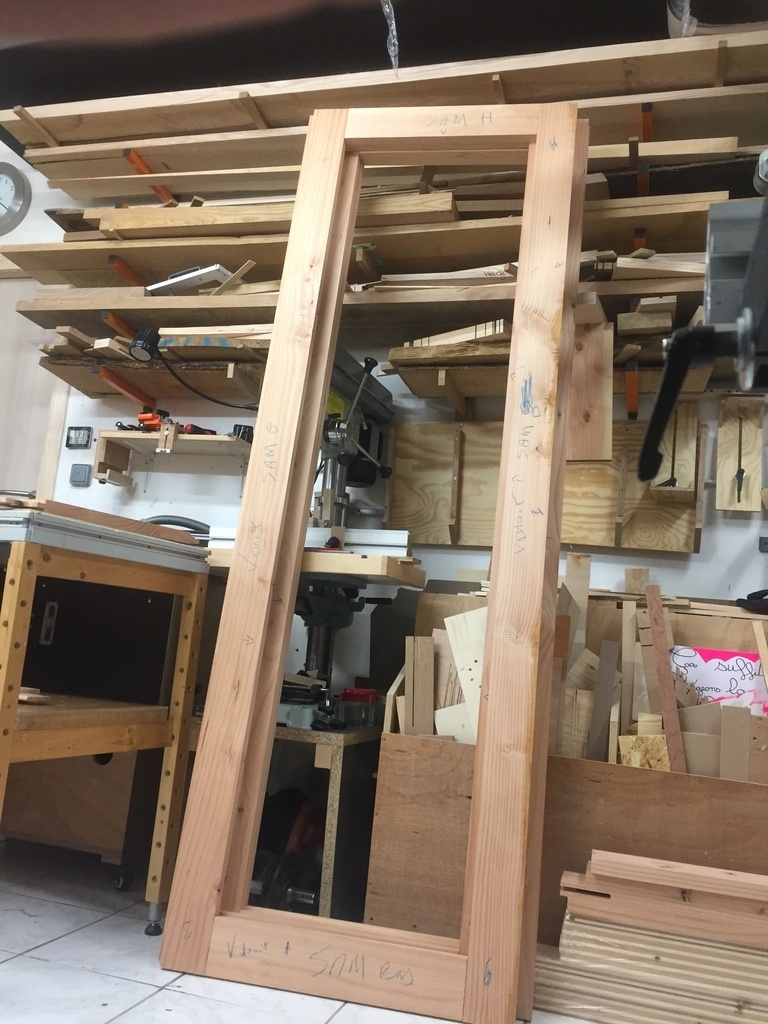

- Conception des cadres

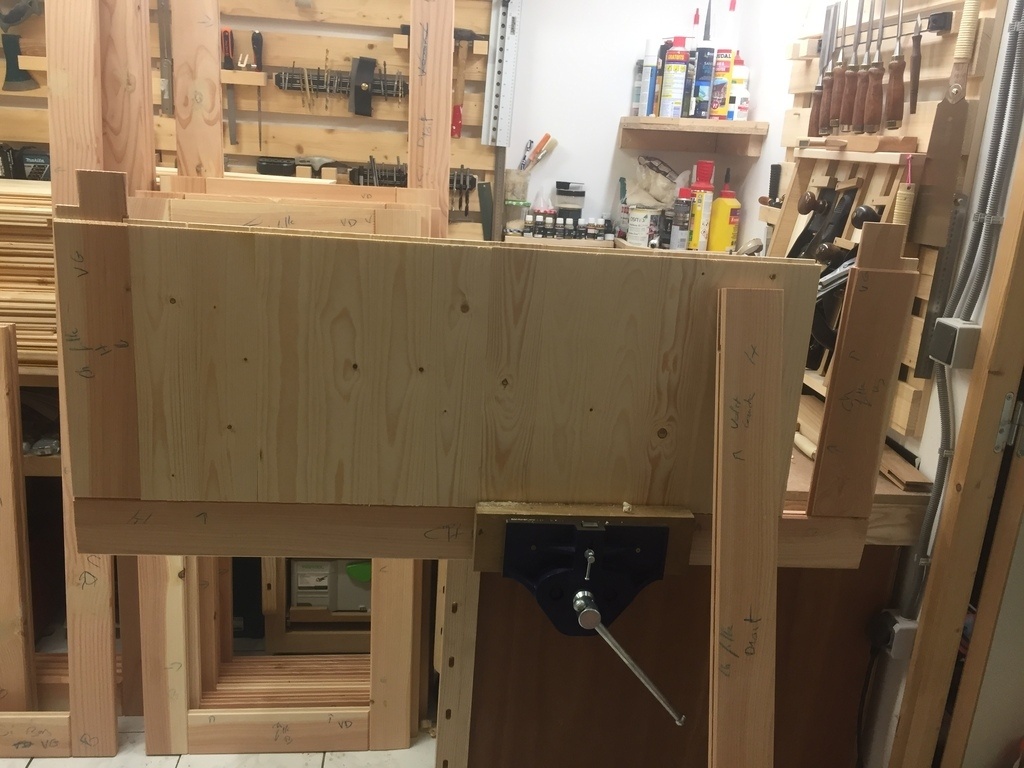

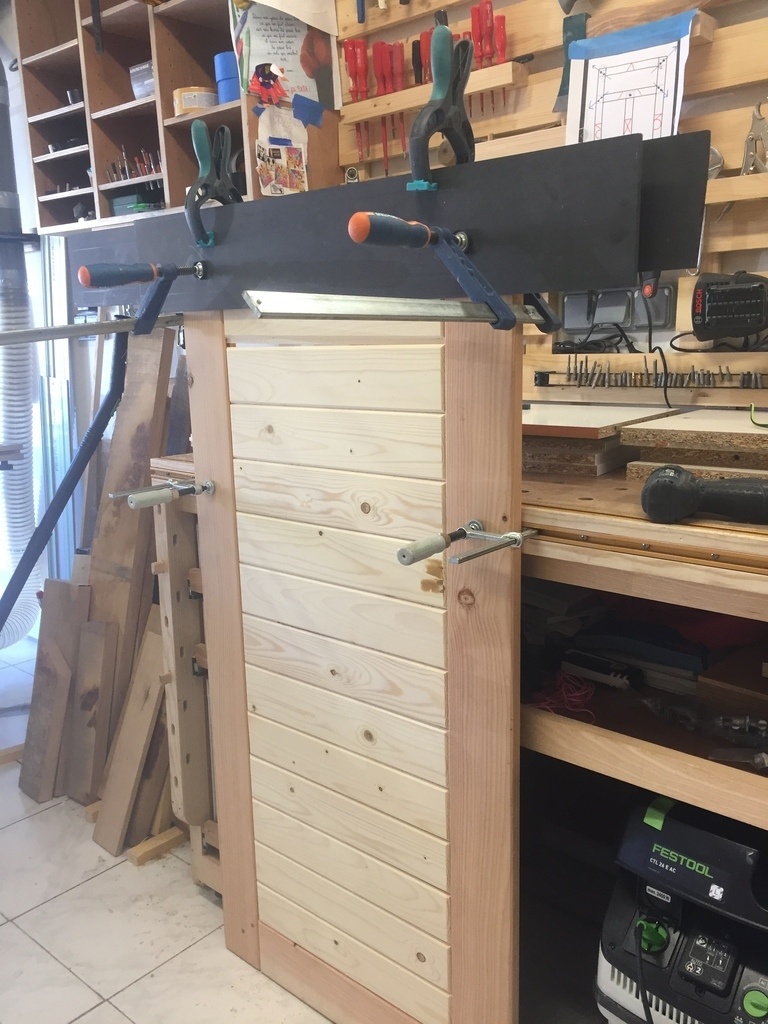

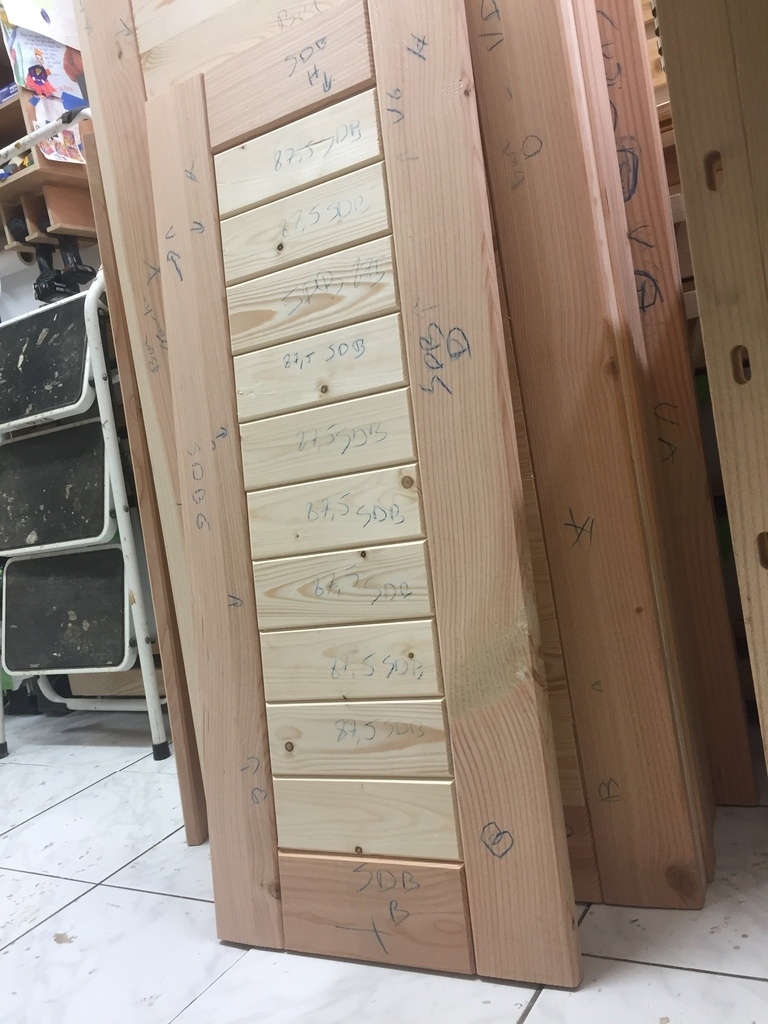

- Assemblage des lames :

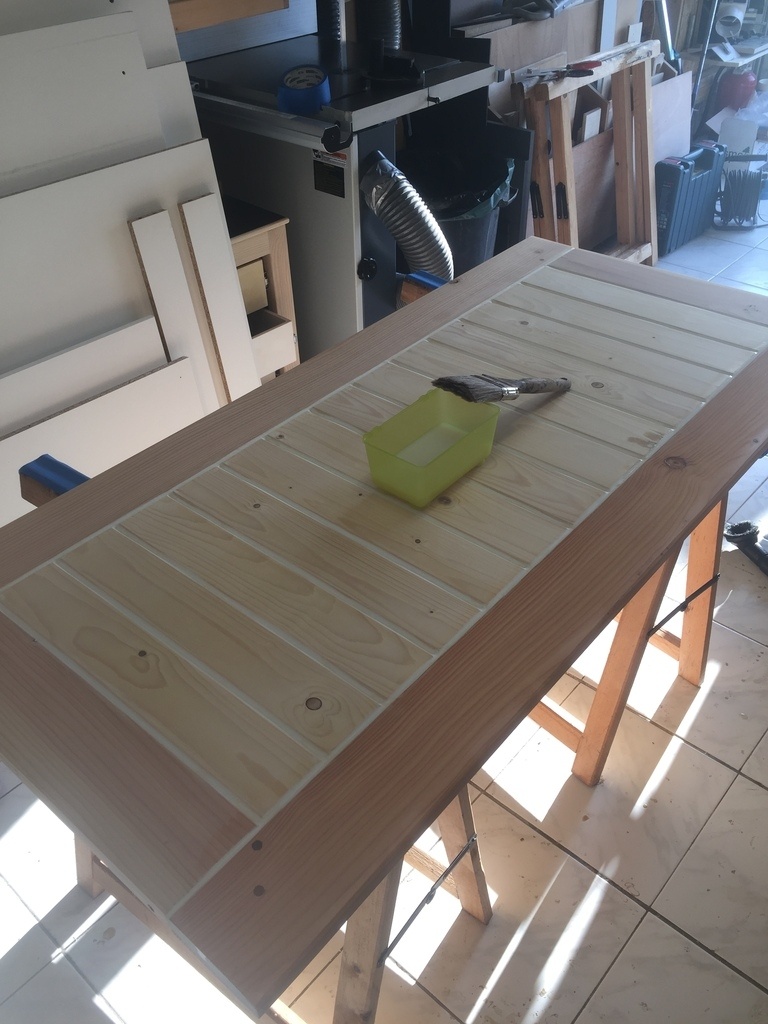

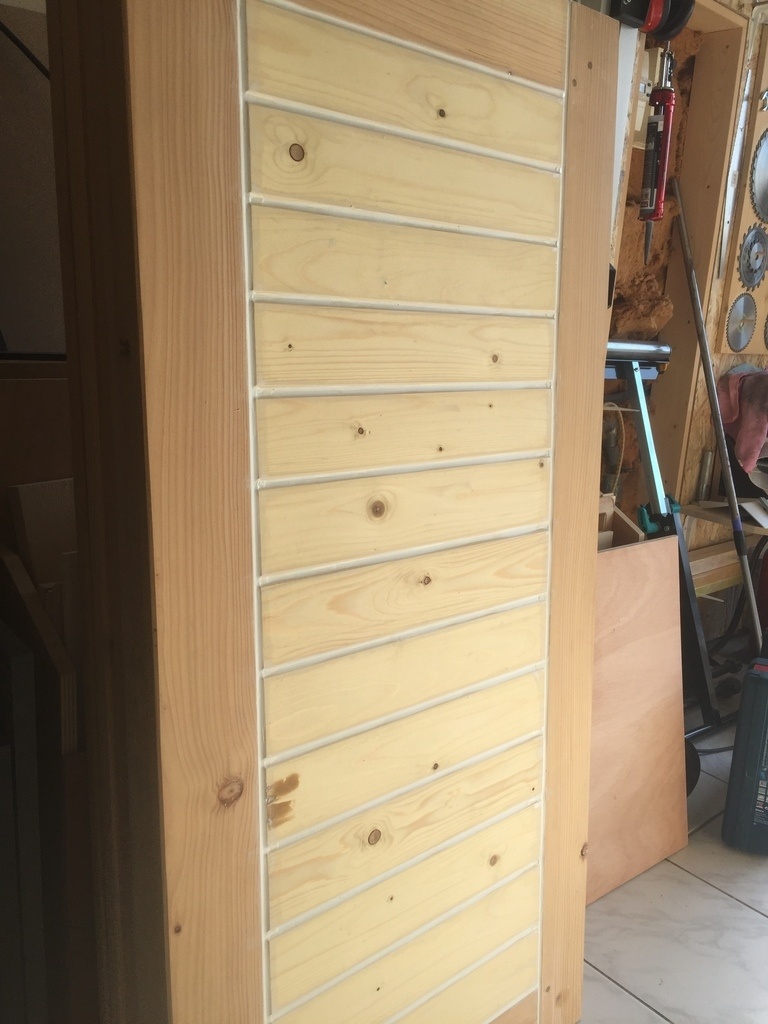

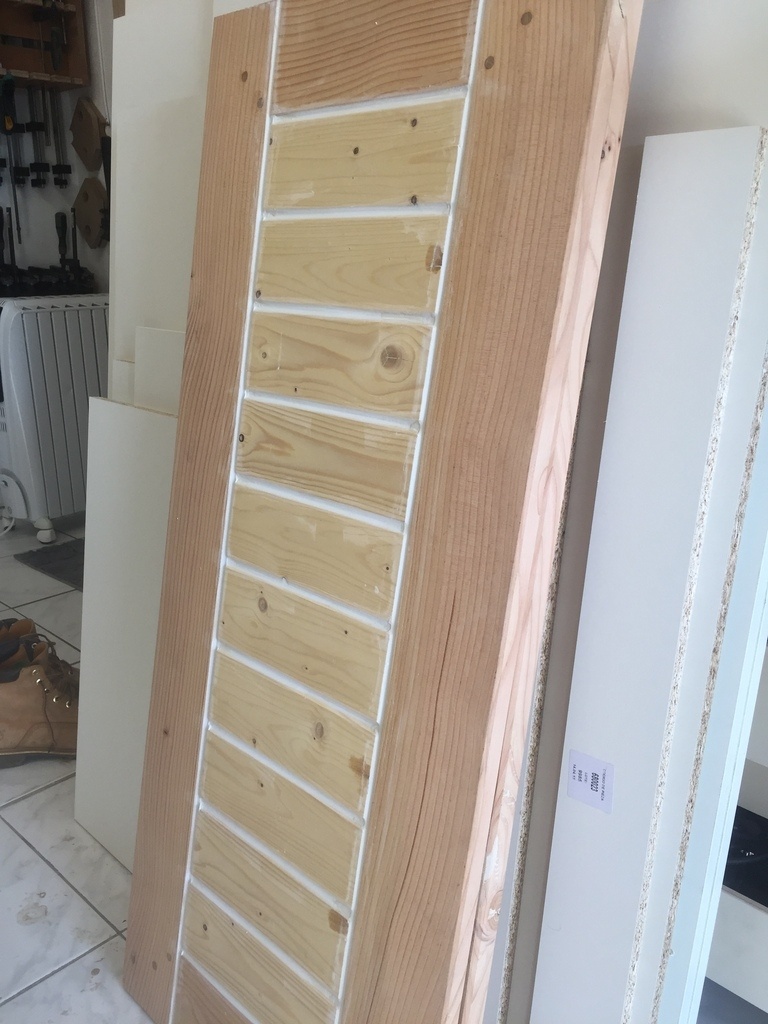

- Pose du mastic acrylique et du traitement avant peinture

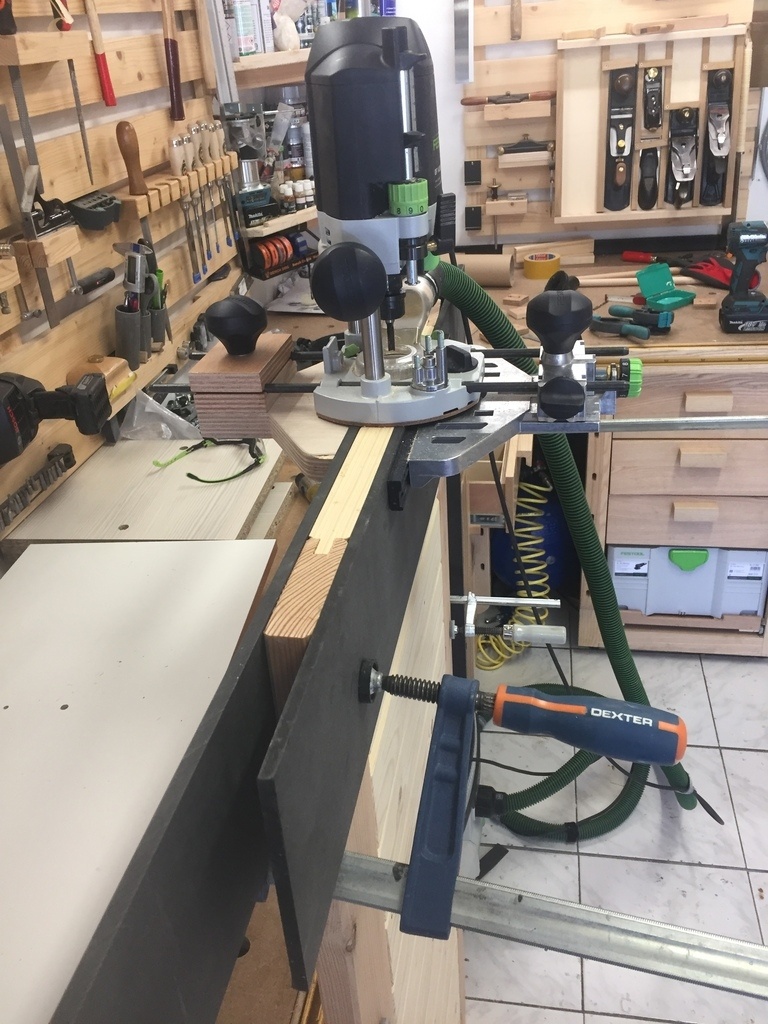

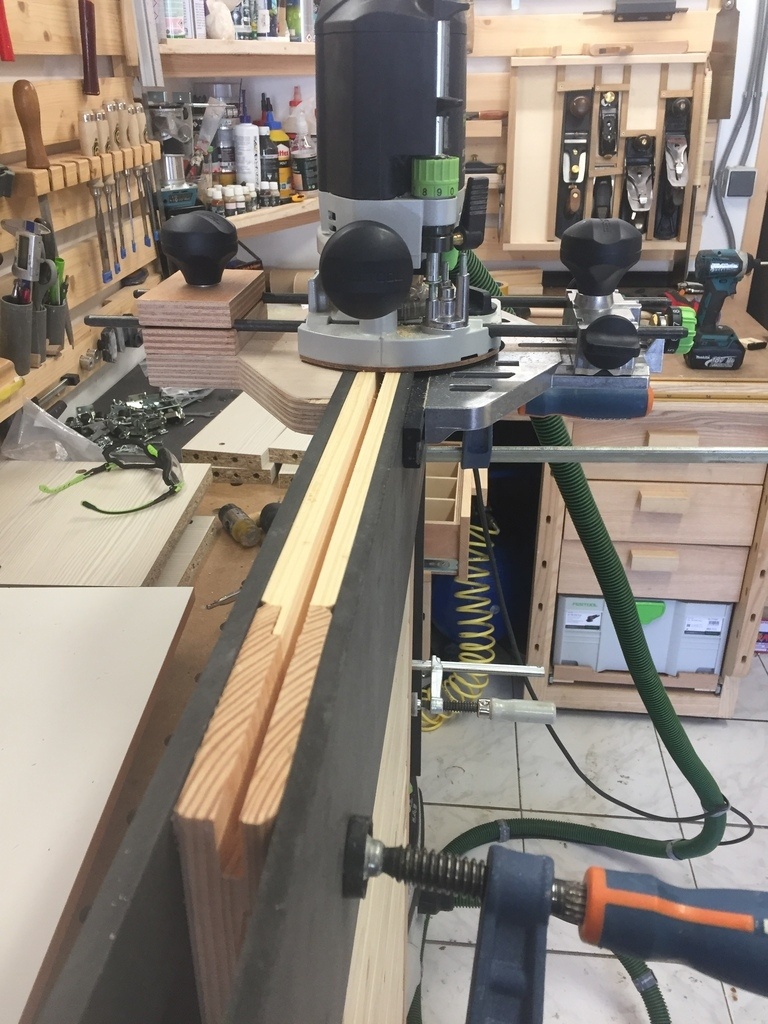

- Rainure pour le guide bas

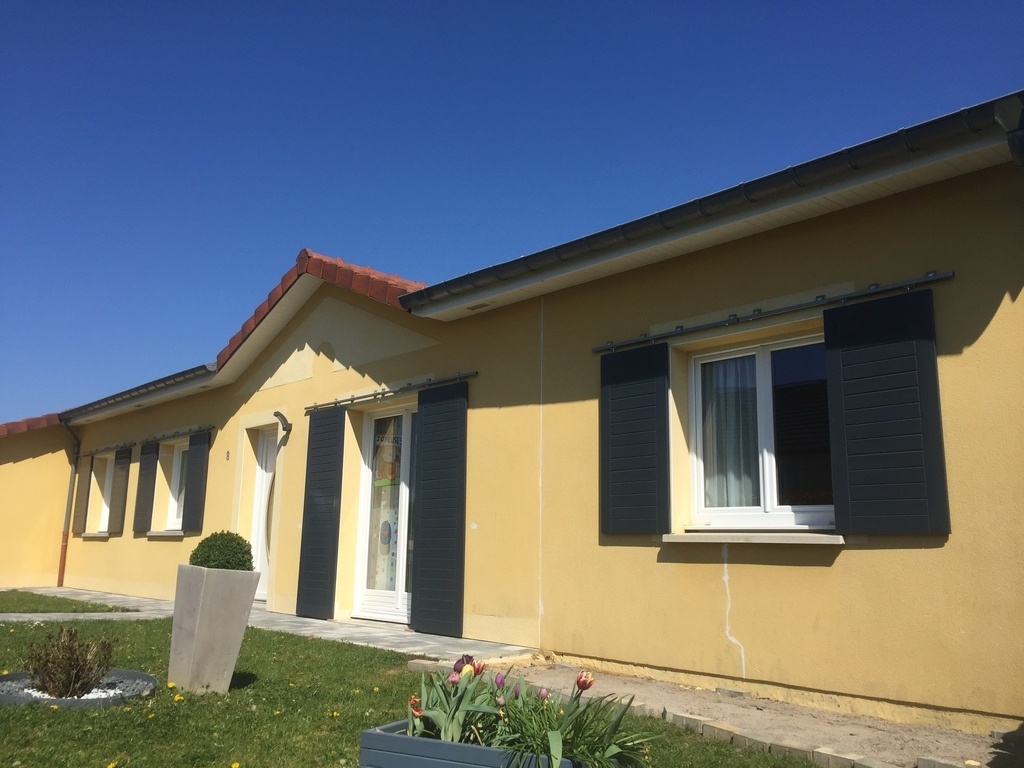

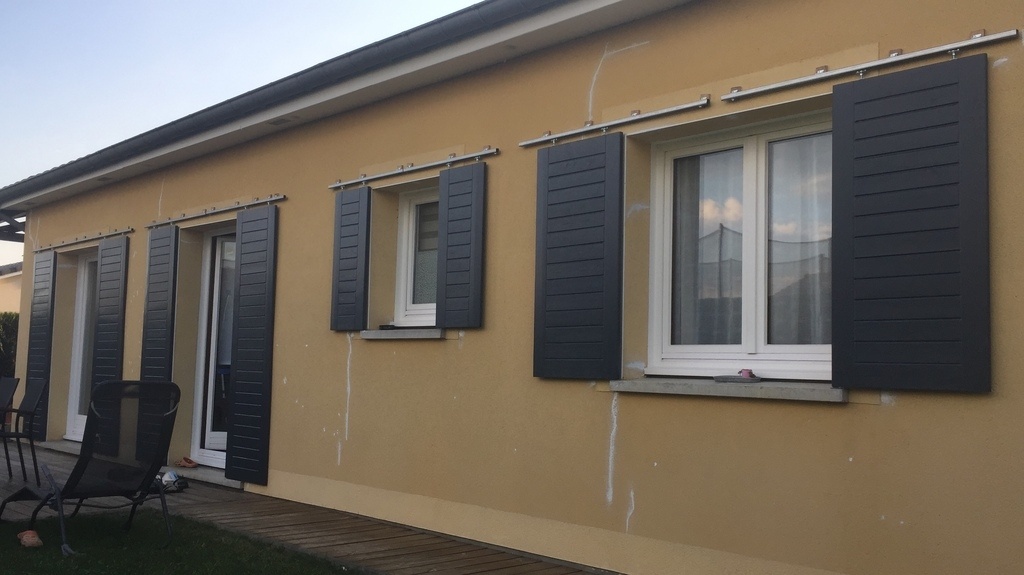

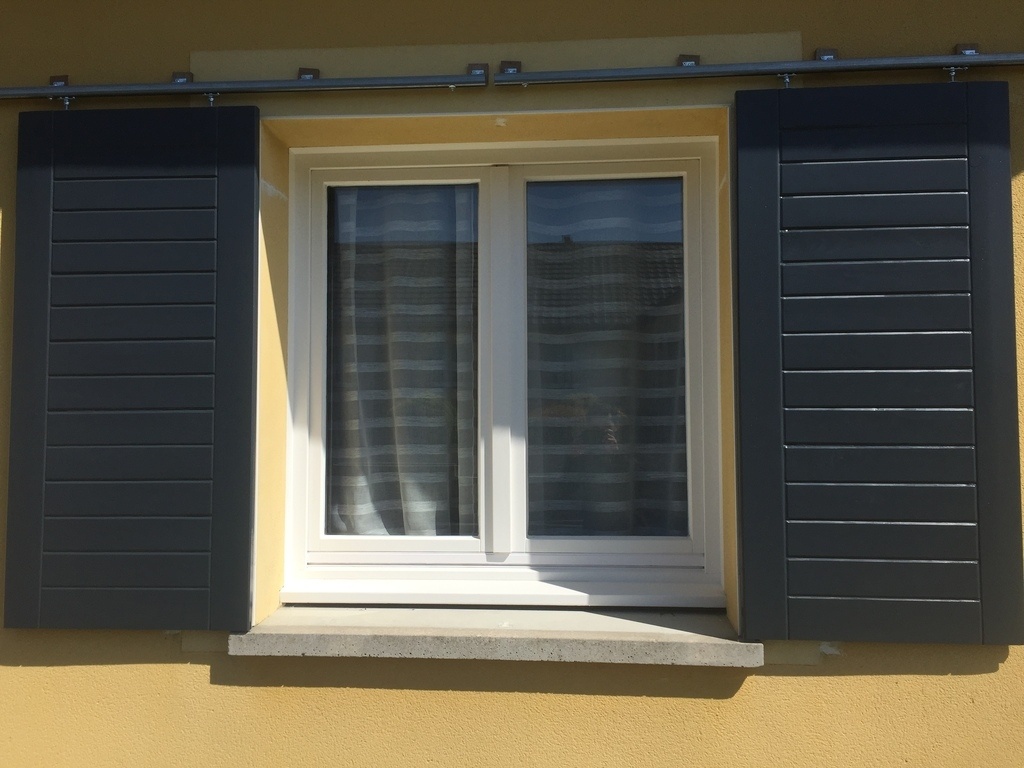

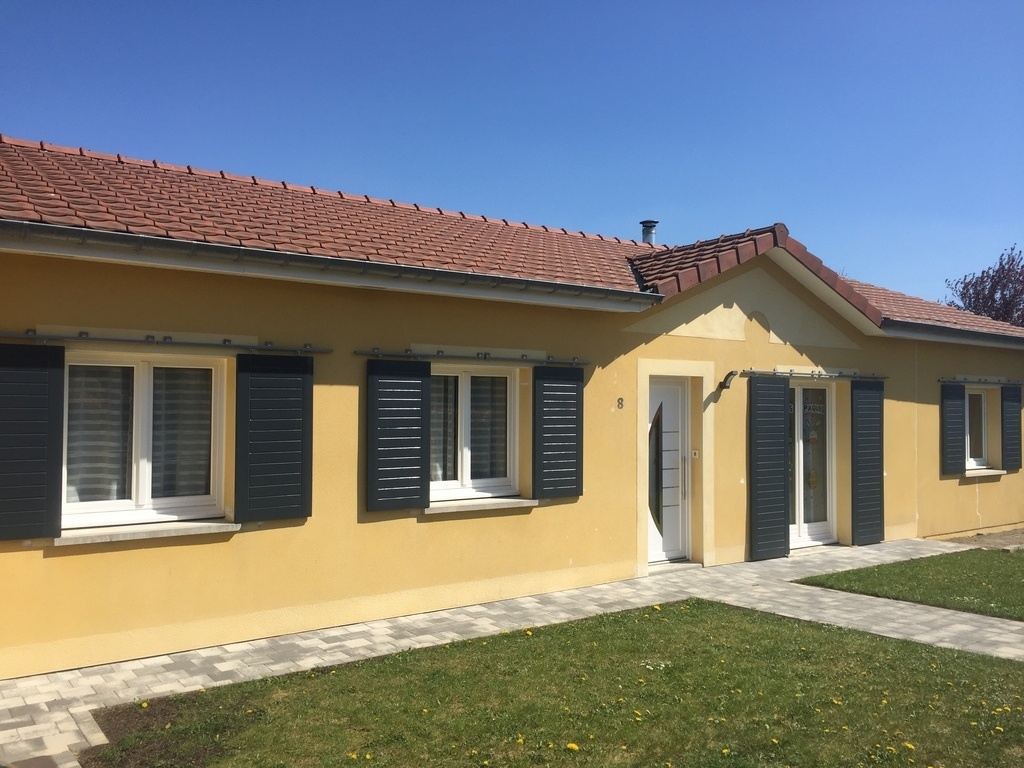

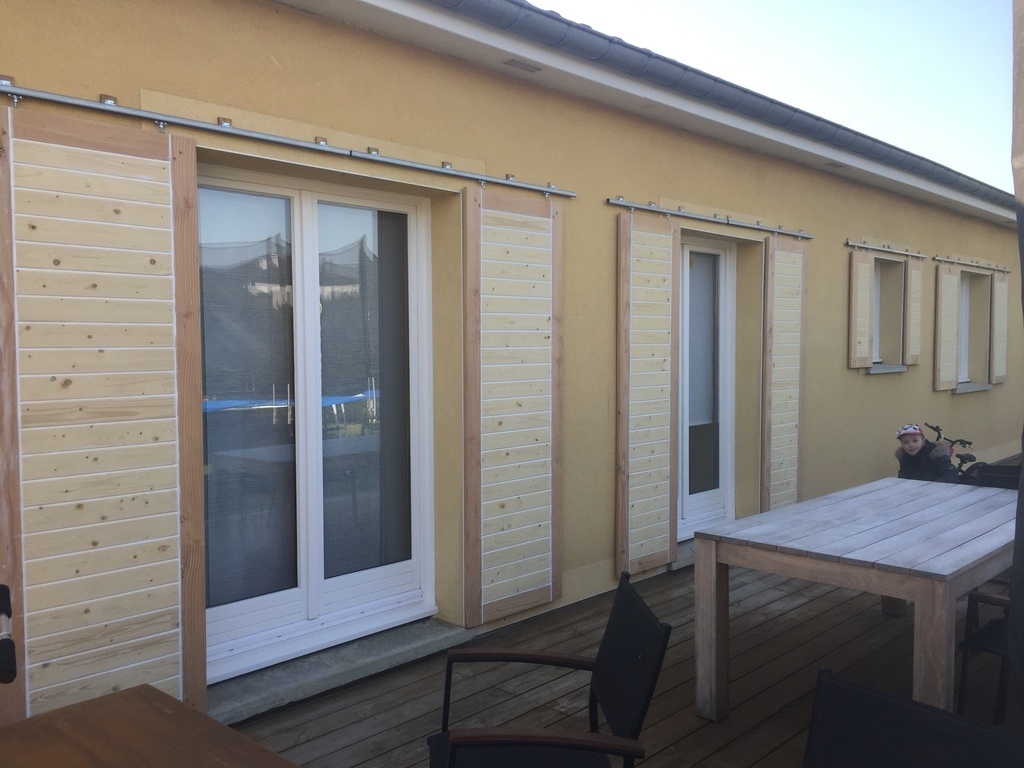

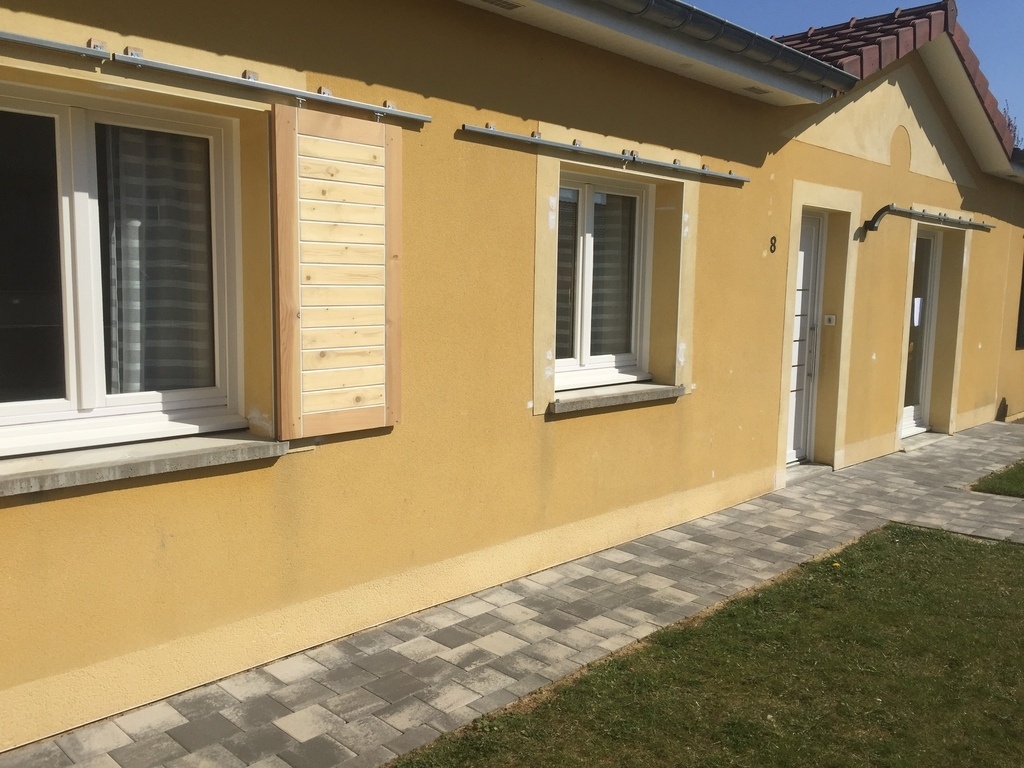

- Installation des rails et réglages des volets
Licence
Discussions
Sympa !
) et après l'hiver de m... Ça n'a pas bougé. (C'était du cèdre).
Tu nous feras un retour sur la tenue.
La peinture ne risque pas de craqueler avec le travail du bois ?
Qu'à tu mis en guide bas et arrétoir?
Et en autre quincaillerie tu as pris quoi pour bloquer les volet en position ouvert/fermé ?
J'ai fais le même type de réalisation cet été (et automne !) Avec des croix sur l'arrière et une lame sur deux fixées a la croix pour garder une marge de travail sans que toutes les lames ne descendent en bas et ça a bien marché.
Les clients m'ont rappelé récemment (pour un autre projet
En tout cas très beau rendu !
Merci dependancesbois,
Je pense que le point faible de la peinture se situe surtout au niveau des joints acrylique qui vont bouger et qui risquent sans doute de faire craquer la peinture. Pour l'instant on voit à certain endroit que le joint a déjà bougé mais pas au point de faire craquer la peinture. Au pire je referais quelques petits joint acrylique par-ci par-là.
J'aurais surement dû prendre un mastic acrylique directement de la bonne couleur.
Je vais les laisser travailler pendant quelques mois et j'aviserais ensuite ... je vous ferais un retour.
Pour ce qui est de la quincaillerie, ce sont des kits de chez Mantion, tu as le détail ci-dessous :
coulissant-hab...nise-40-kg.html
Pour l'instant il n'y a juste que des butées au niveau de rails permettant de bloquer les volets en position ouvert ou fermé à la bonne position ... mais je vais étudier la possibilité de pouvoir les verrouiller de l'intérieur et de synchroniser l'ouverture/fermeture ... investigation en cours. Je vois que tu as utilisé des loqueteaux.
Je viens de regarder ton projet, très jolie et quel boulot aussi => beaucoup de travail à la main à ce que je vois.
j'ai pris chez mantion aussi mais pas en kit je n'en ai pas trouvé qui correspondait à tout.
du coup j'ai pris en plusieurs fois et dans plusieurs endroit (à cause des prix).
Pour les loqueteaux à gâche mais une seule gâche par loqueteaux donc il a fallu fabriquer la deuxième gâche. Après faut arriver à faire le trou au bon emplacement dans le volet! Le système au final est simple et fonctionne bien.
Pour le guide bas dans les appuis de fenêtre, vu la pente il a fallu prendre des olives seules et les cheviller dans l'appui.
J'ai pu voir dans ce genre de projet que le plus dur en fait était de trouver la quincaillerie qui convenait !!!
Si tu trouves un système qui en plus synchronise je suis preneur.
Un truc dans le genre ?
coulissant-hab...&results=34
Sébastien Alves ha ben par exemple, merci je garde çà dans les tuyaux !
Pourquoi as tu mis deux rail et non un seul pour les deux volets? As tu fais une rainure sur le bas pour le guidage?
Salut Molvo
J'ai mis deux rails car c'était vendu comme cela dans le kit, c'est sur qu'un seul rail aurait été plus simple d'installation.
Oui j'ai fait une rainure sur le bas pour le guidage ... tu dois avoir une photo qu'il le montre.
