yove

Escalier

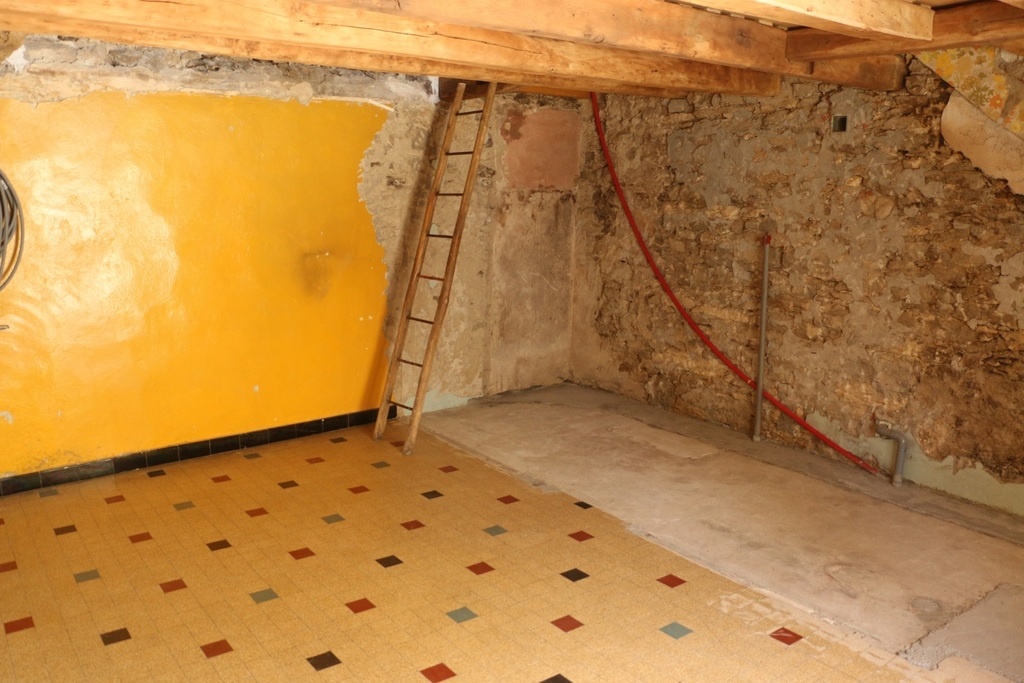

projet escalier de notre maison pour remplacer l' échelle
ce projet m'a occupé une centaine d'heures sans compter les plans

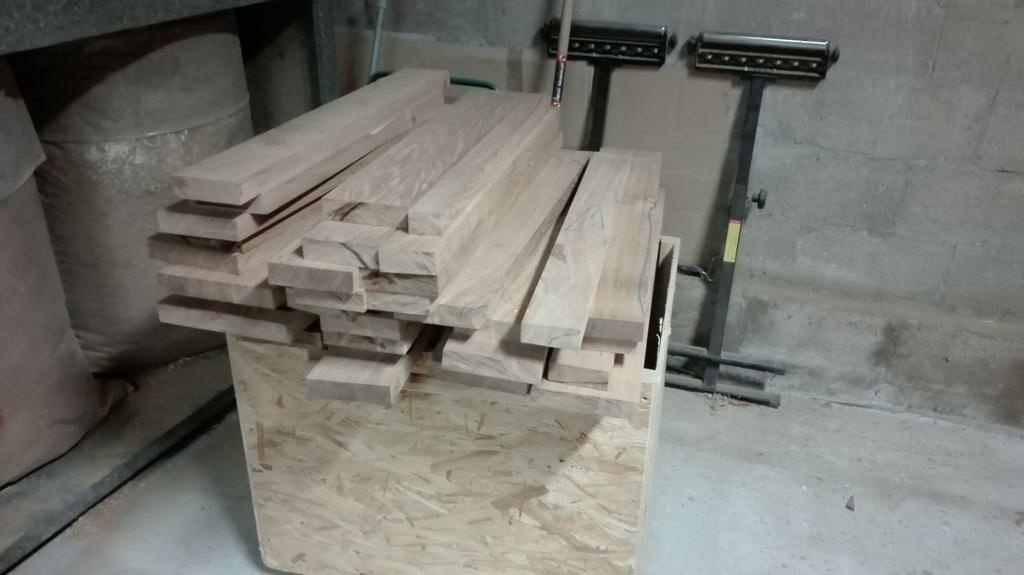

après un gros travail de plan 3d et 2d je me lance

hauteur 239, longueur 275, largeur chevêtre 80, 12 marches, giron 23 hauteur 20

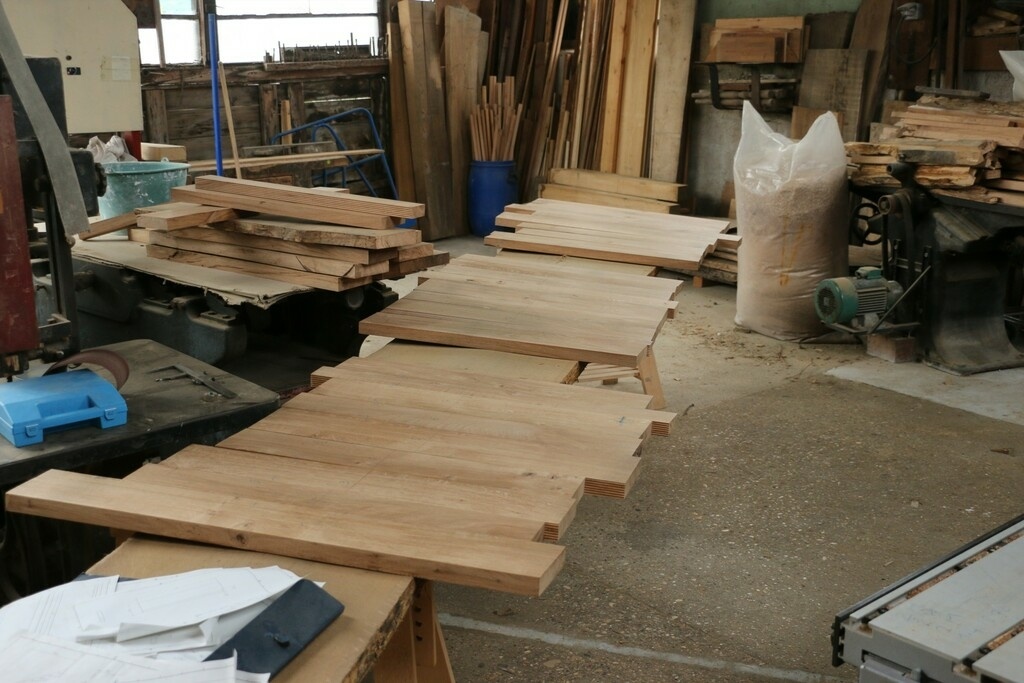

épaisseur de marche 34mm, ep contremarche 20mm épaisseur limon 50mm et faux limon mural 35

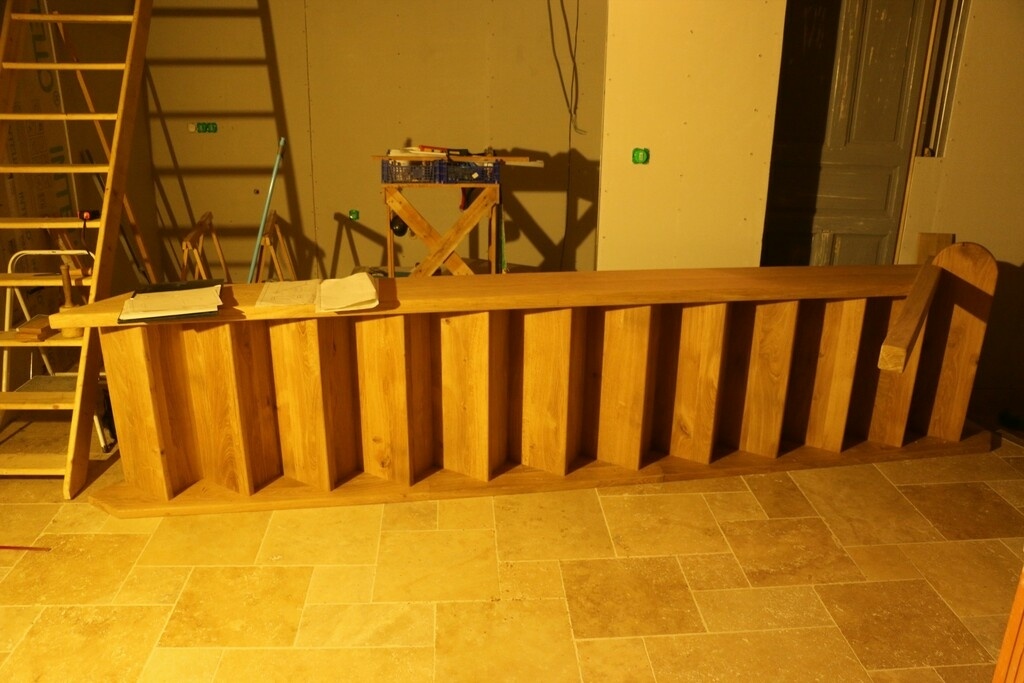

l'escalier n'a pas ete monté en place les marches une a une sur une crémaillère, mais au sol.

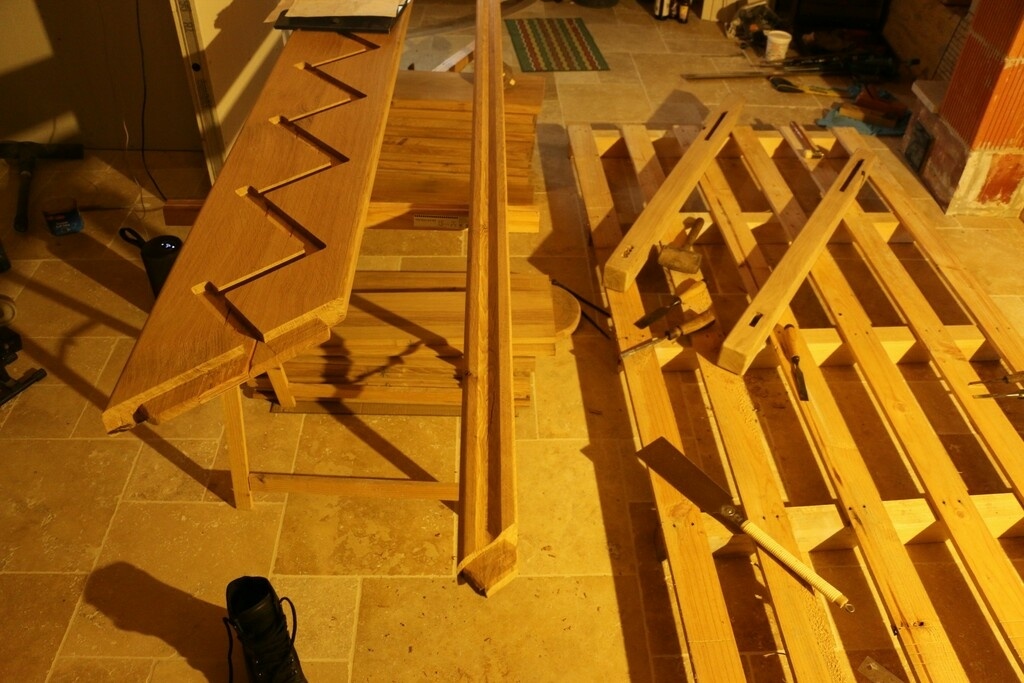

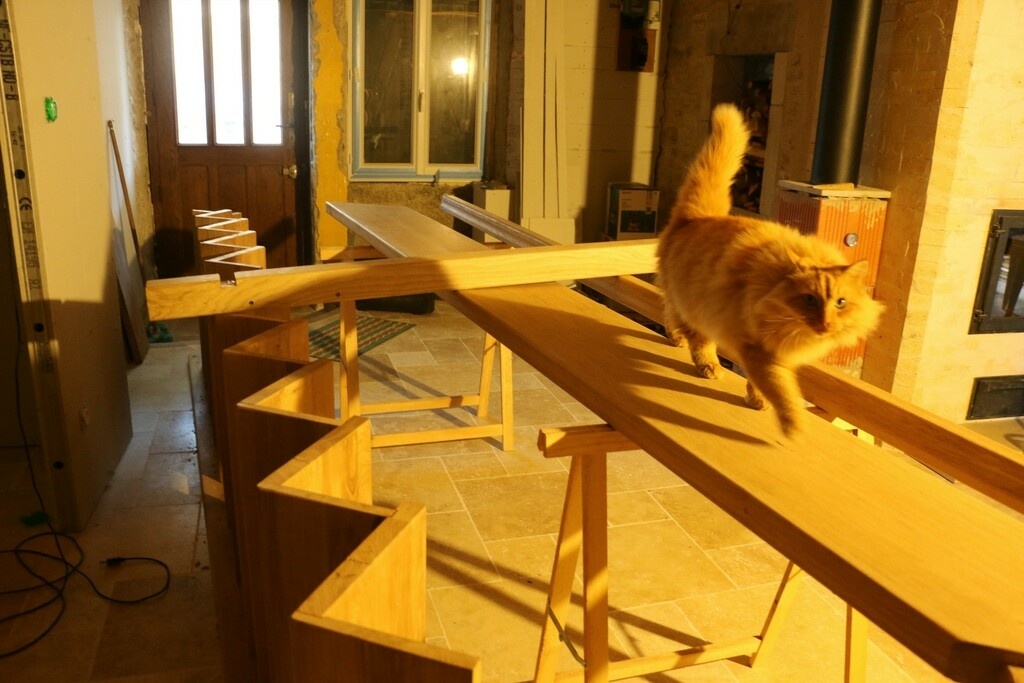

les marches encastrées dans le limon et limon mural.

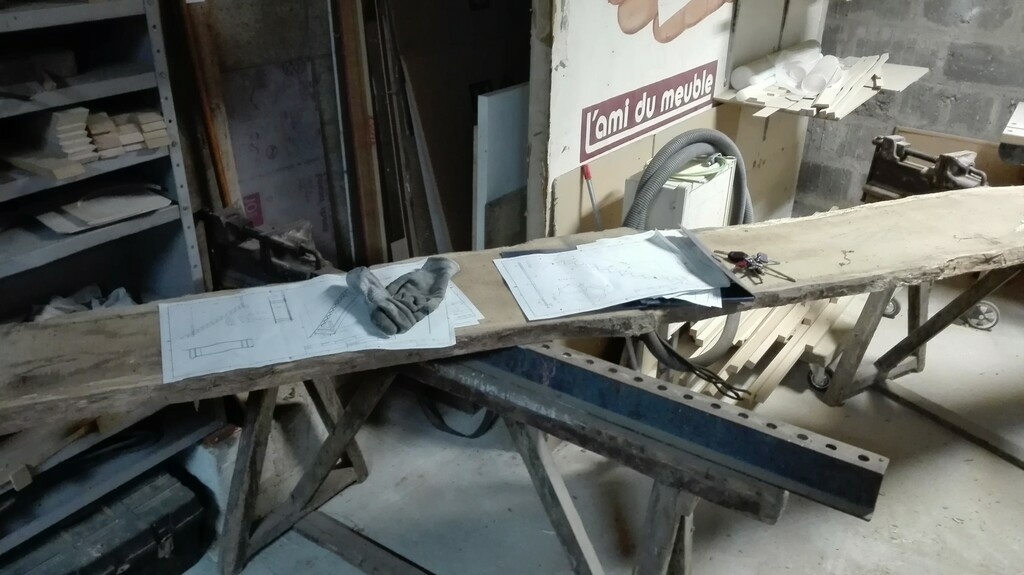

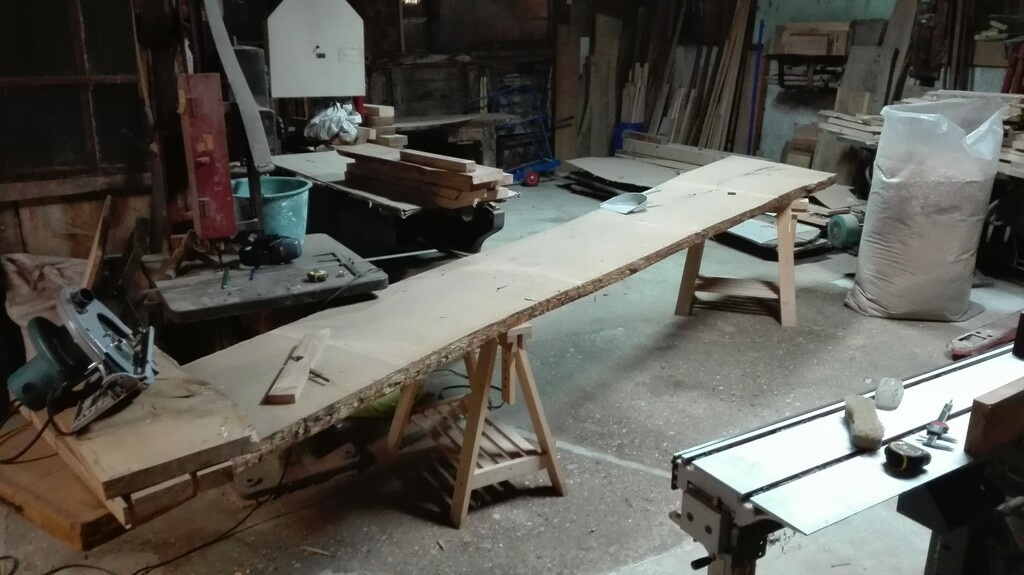

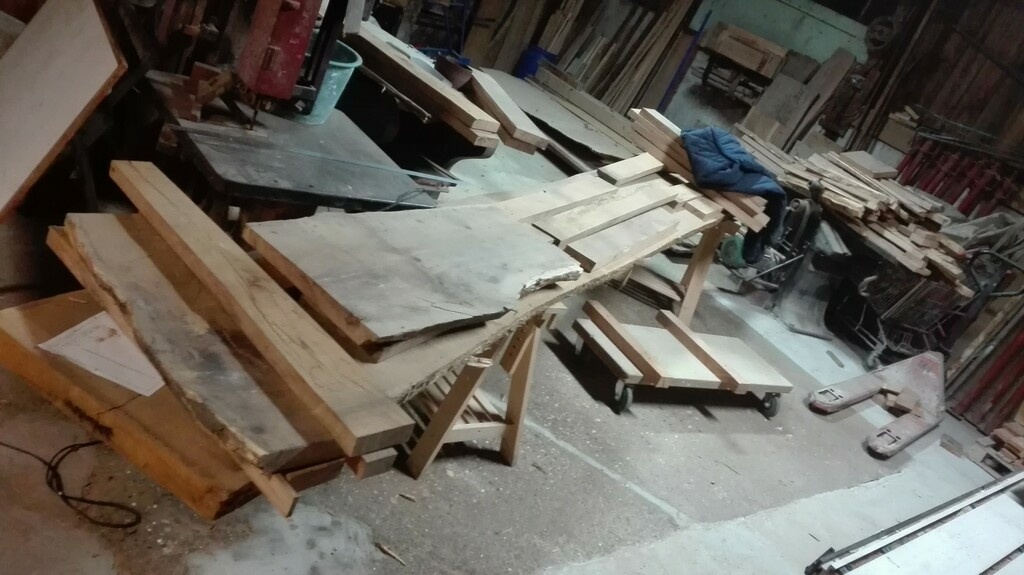

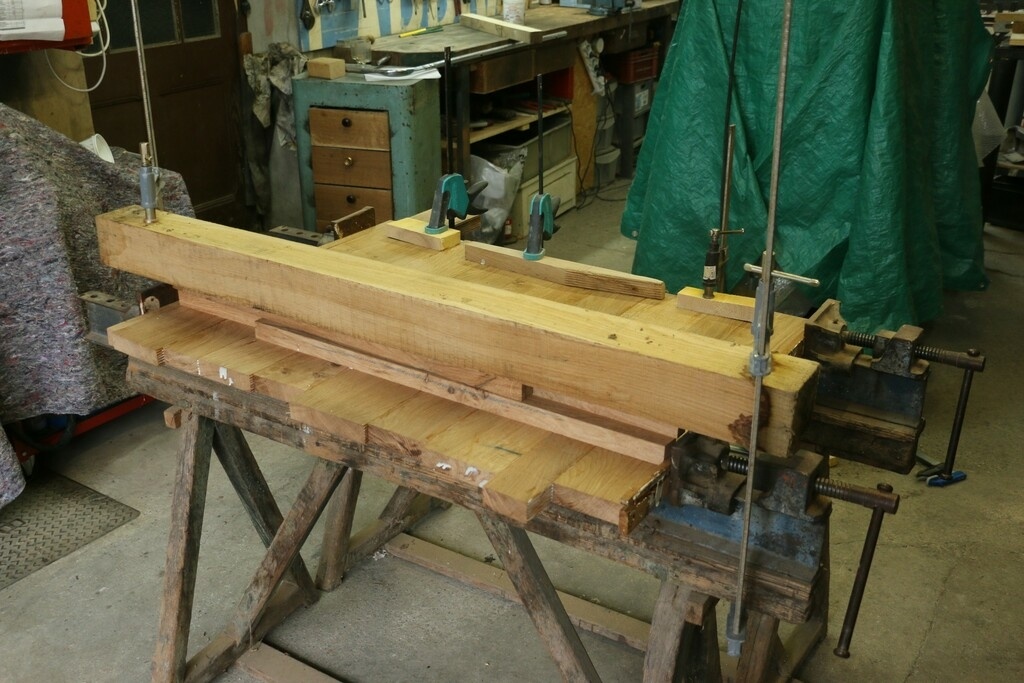

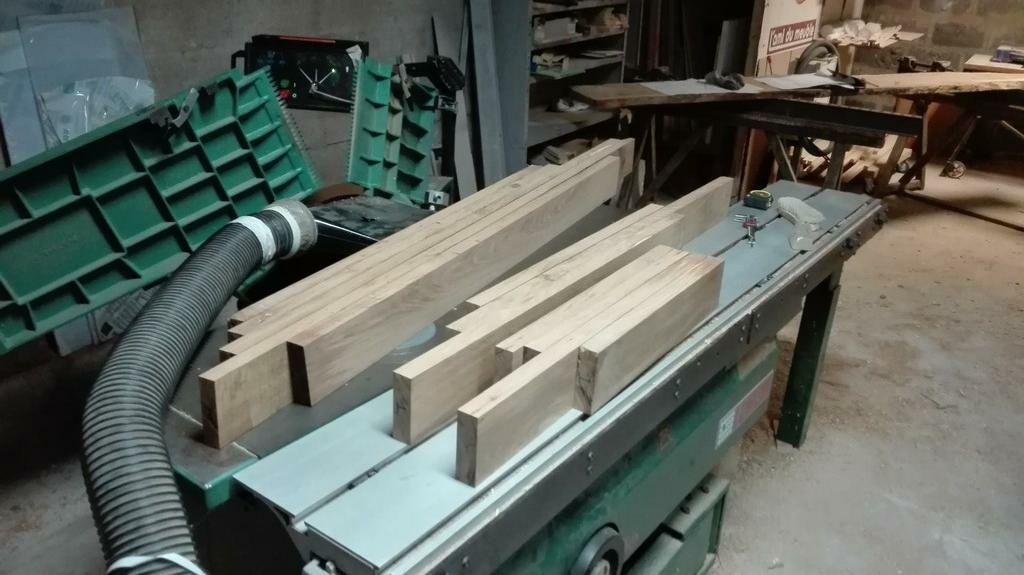

j'ai refendu le plateau du limon en deux pour le dégauchissage et sa stabilité.

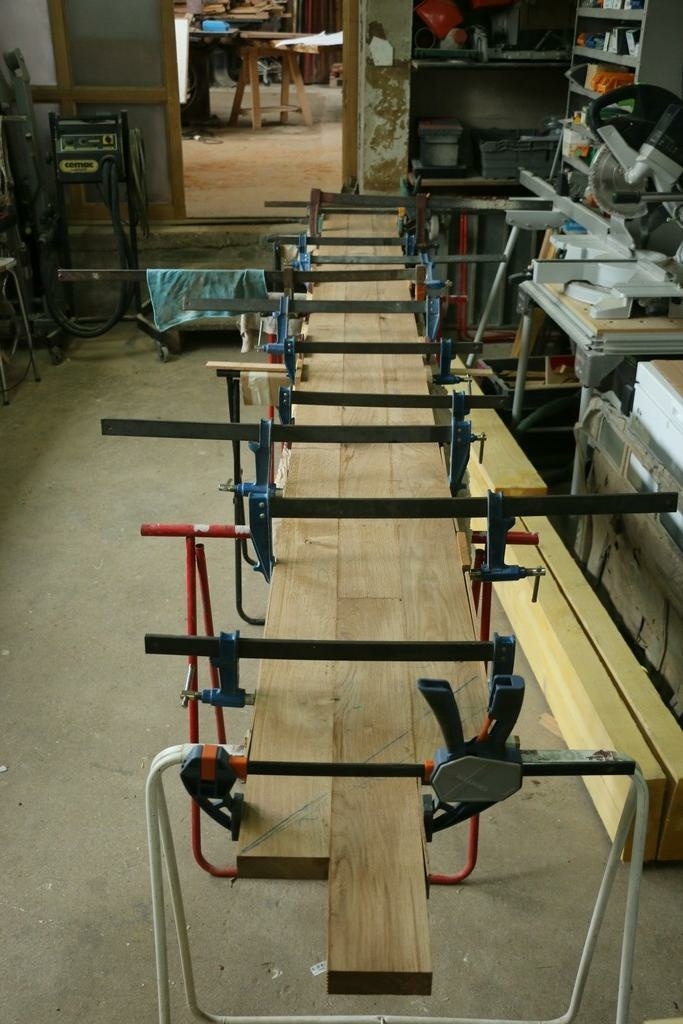

ensuite, assemblage par fausse languette

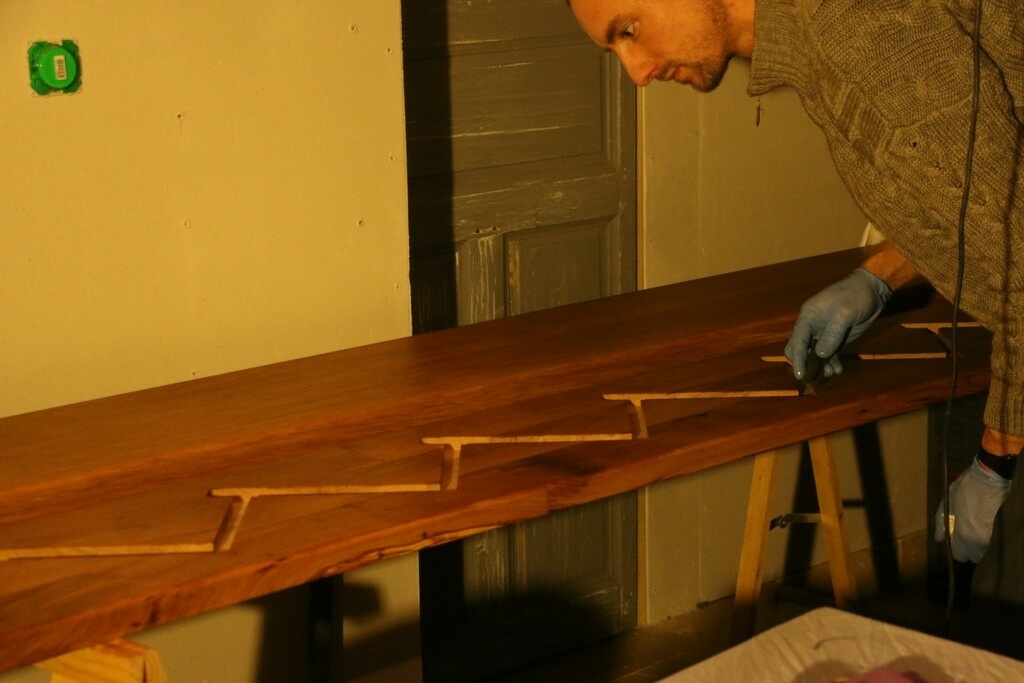

les entailles pour les marches ont été réalisées avec un gabarit en CP
avec une fraise a copier avec un roulement
ce serait a refaire j'utiliserai la bague a copier sur la défonceuse avec une surcote sur le gabarit car dans le chêne c'est raide et le roulement arrive a abimer le gabarit.

je ne vais pas detailler toute la conception des composant de cet escalier d'abord parce que je n'ai pas fait des photo de toutes les étapes et aussi parce que je me suis appuyer sur le superbe pas a pas "Petit traité d escaliers pour l air du bois" que je vous conseille car vraiment tres detaillé.

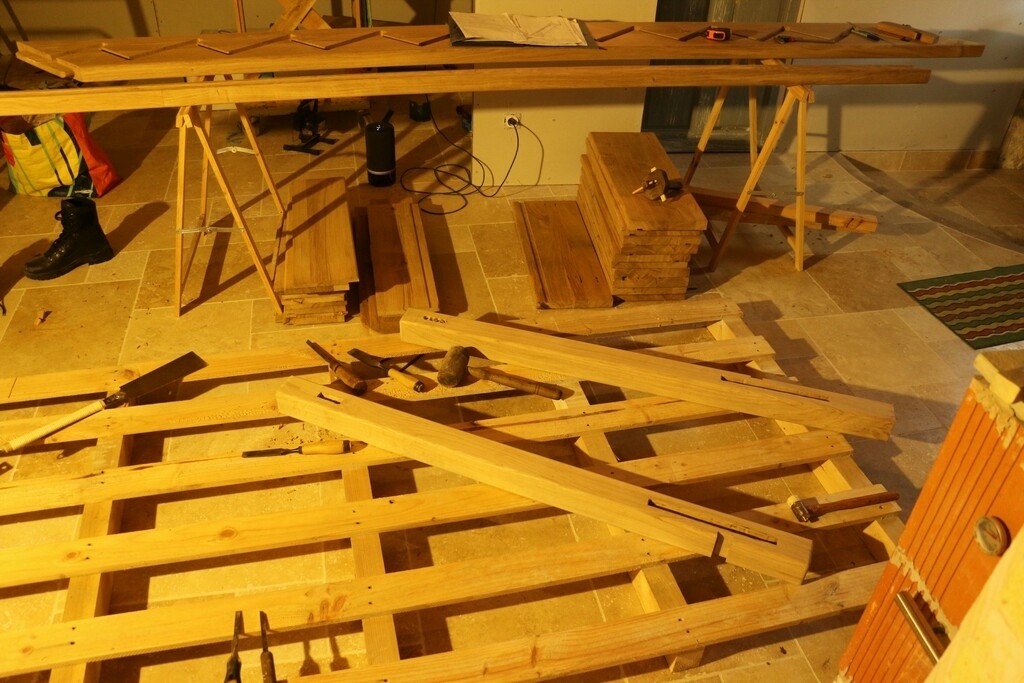

tous les assemblages autre que les marches ont ete réalisés avec des outils a main et assemblés chevillés

passage au rubio

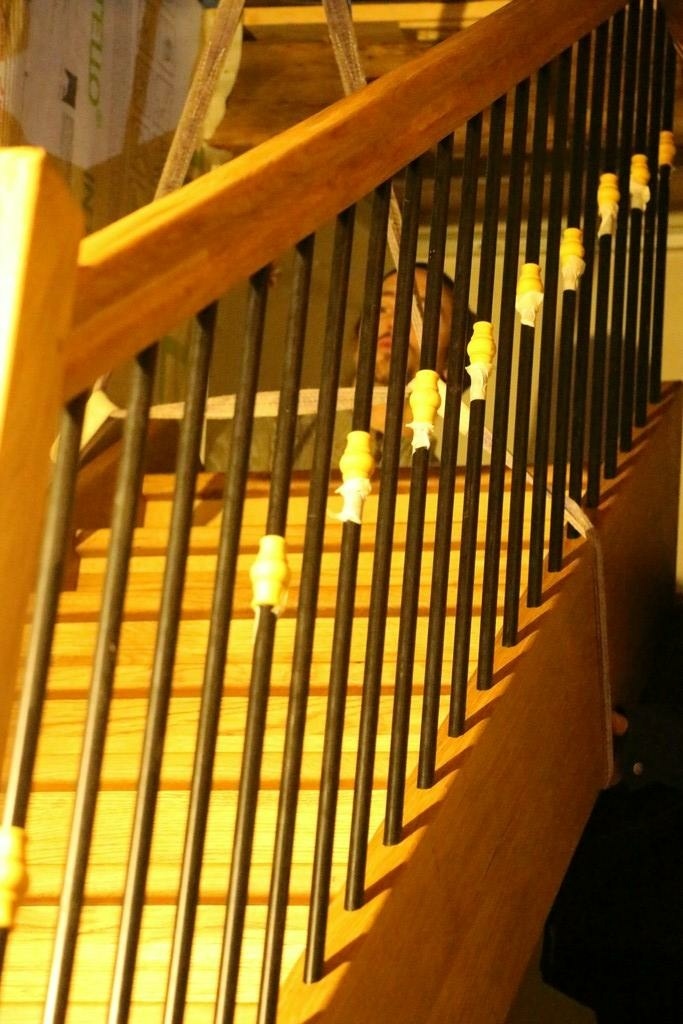

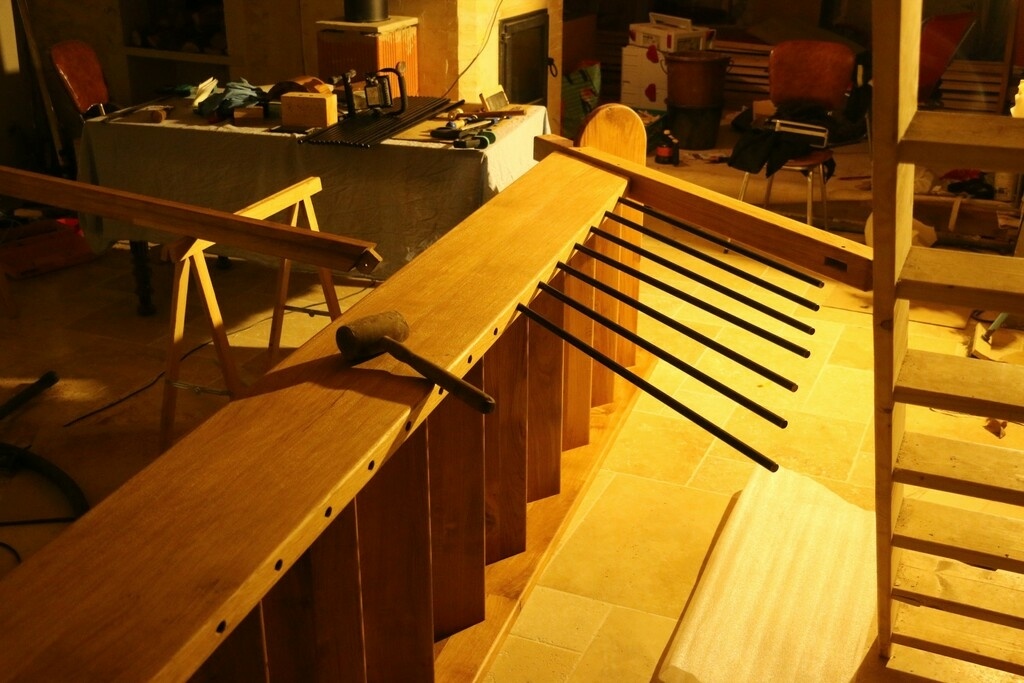

la rambarde est faite avec du rond acier d 16mm sur laquelle j'ai fait faire une peinture époxy noir

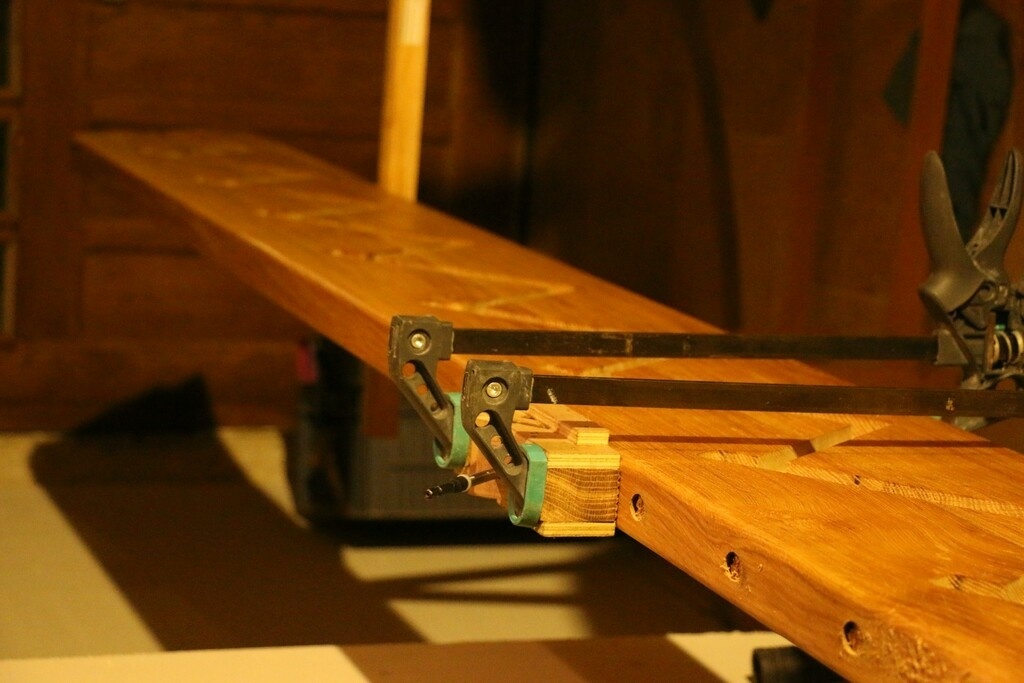

il a donc fallu faire un gabarit pour percer les trous dans le limon et la rampe avec le bon angle

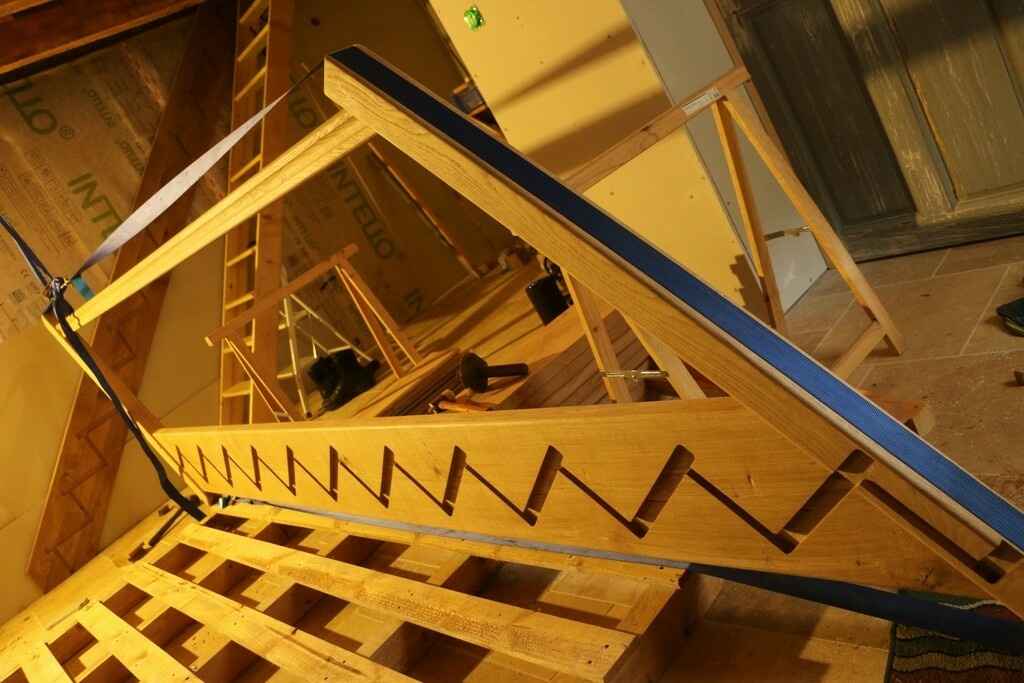

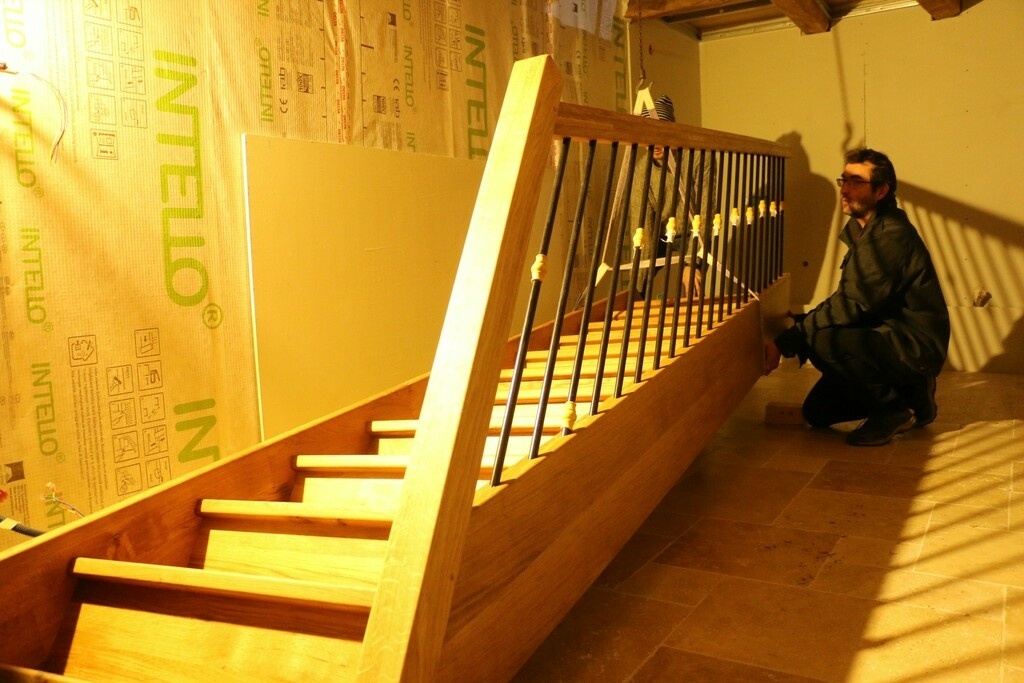

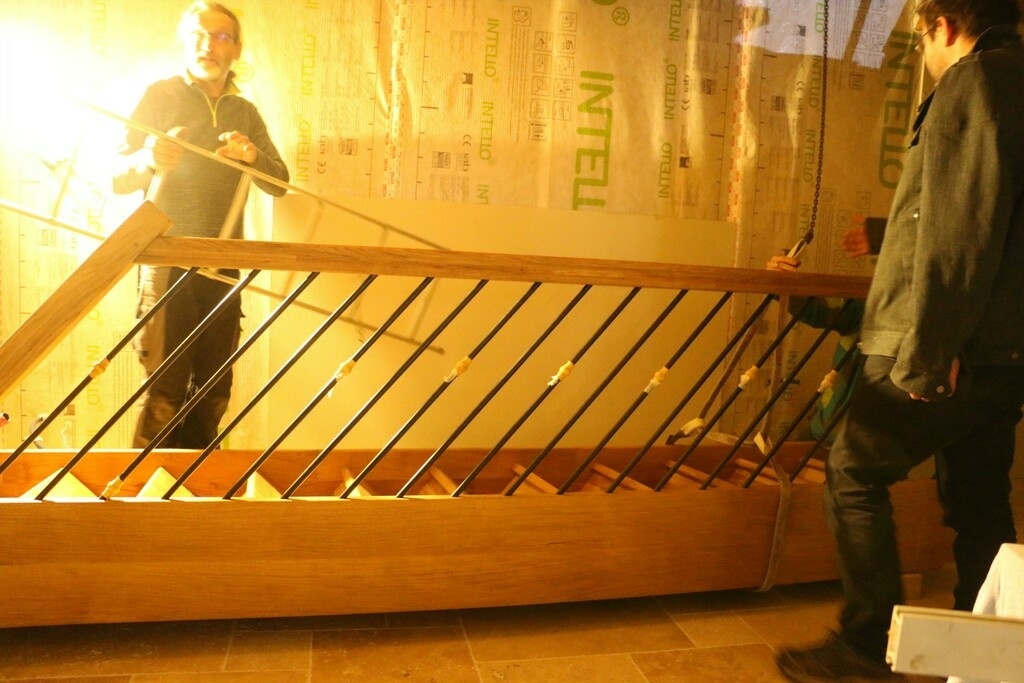

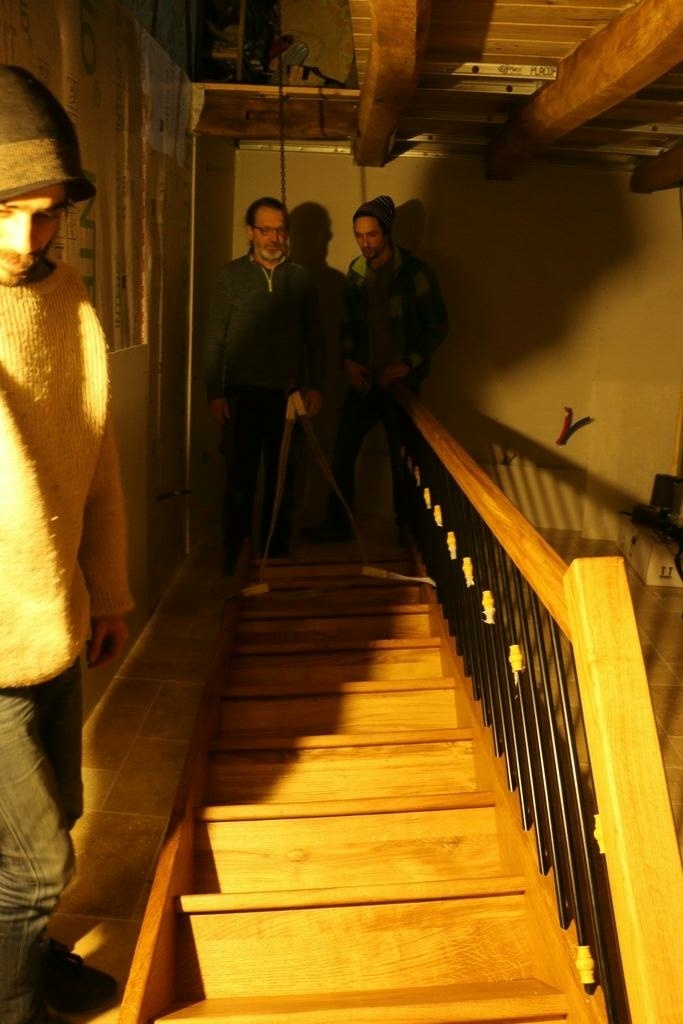

après avoir terminé les petits ornement de barreaux en buis et assemblé complètement l'escalier, vient enfin sa mise en place définitive

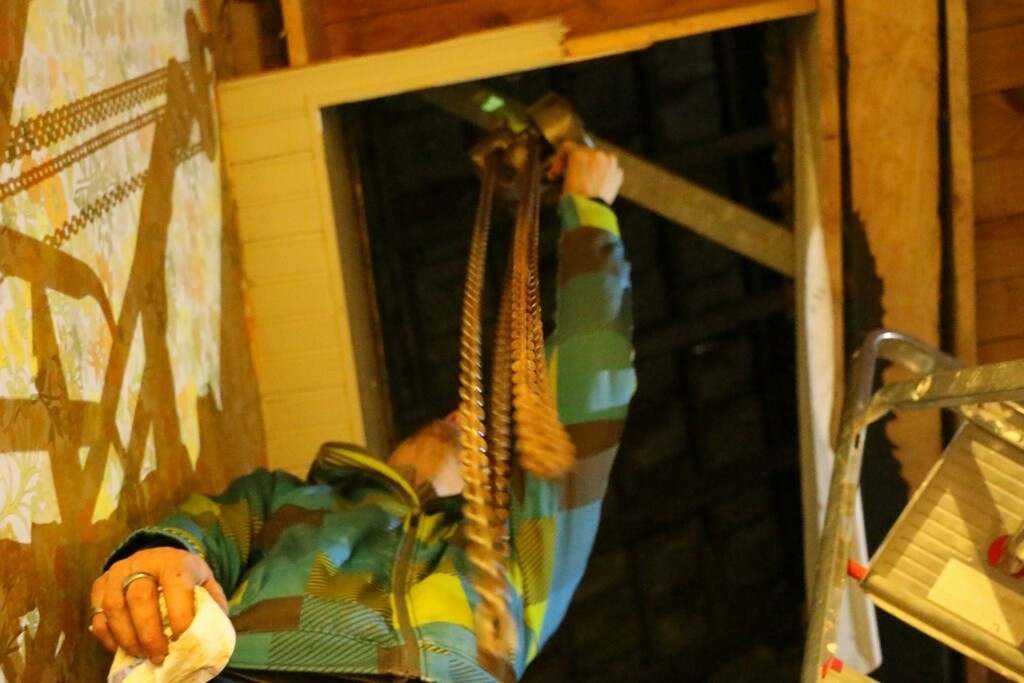

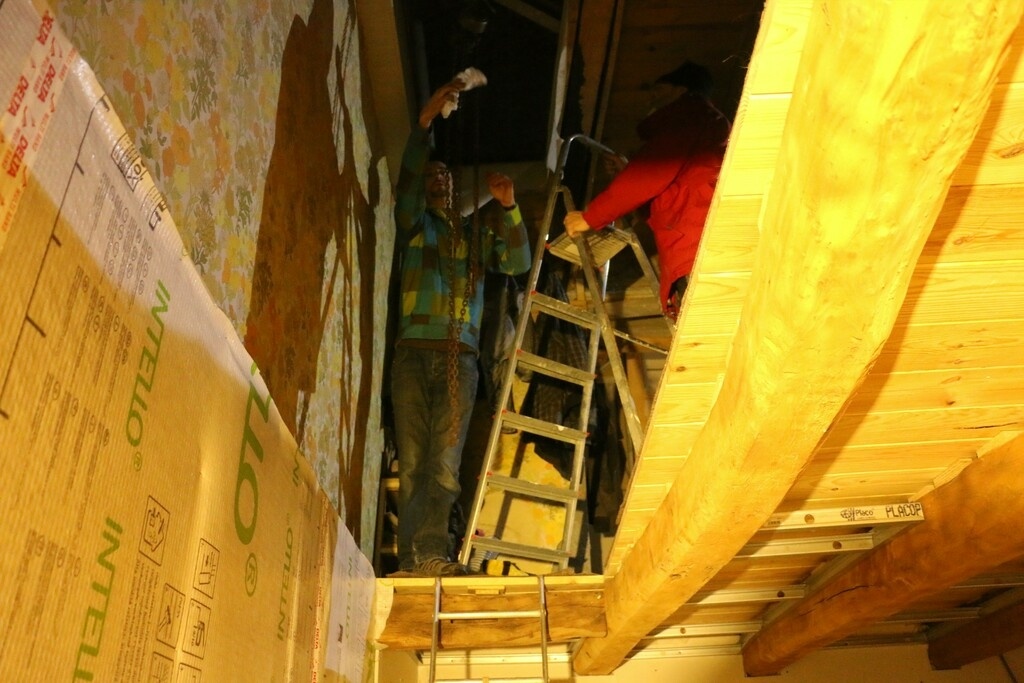

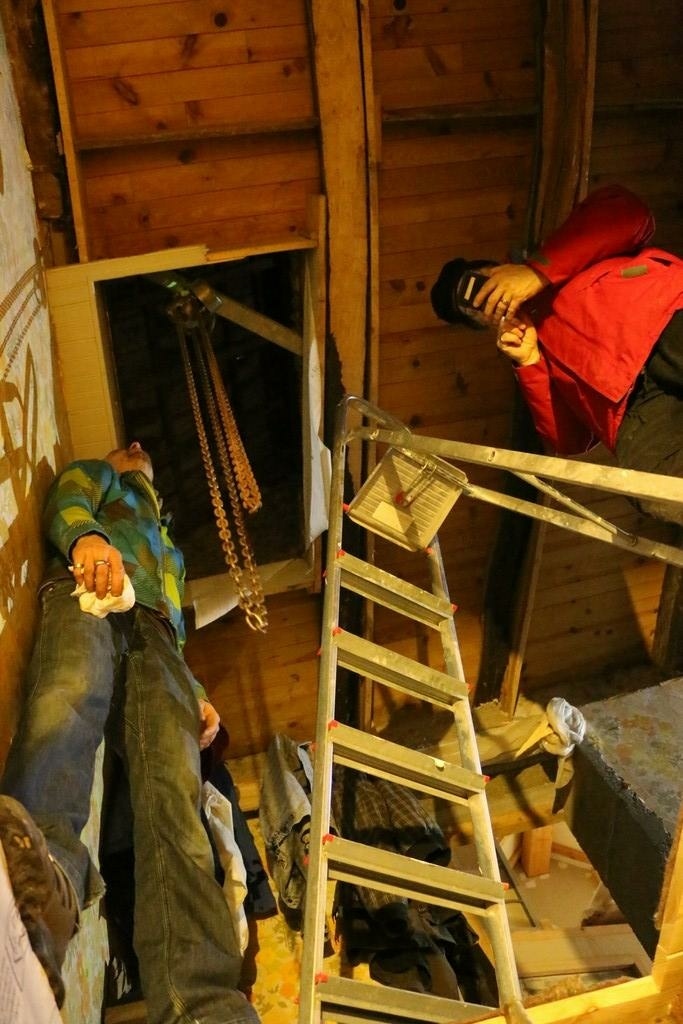

un IPN placé sur le chevêtre de l’étage supérieur, un palan et deux elingues.

la difficulté a la conception de l'escalier a été de l’implanter avec le peu de place
a l'origine, je n'avait que 70cm de chevêtre avec épaisseur des doublages rajoutés.
j'ai donc du modifier le solivage en inversant deux solives pour profiter de la courbe de l'une d'elles
ce qui me fait une largeur d'escalier de 80
et heureusement car je n'avait pas prévu le passage de la main sur la rambarde. surtout que mon chevêtre se referme. résultat sa ne passait pas car j'avais coupé mon planché en ligne droite.

la solution a été de recouper le plancher suivant la solive

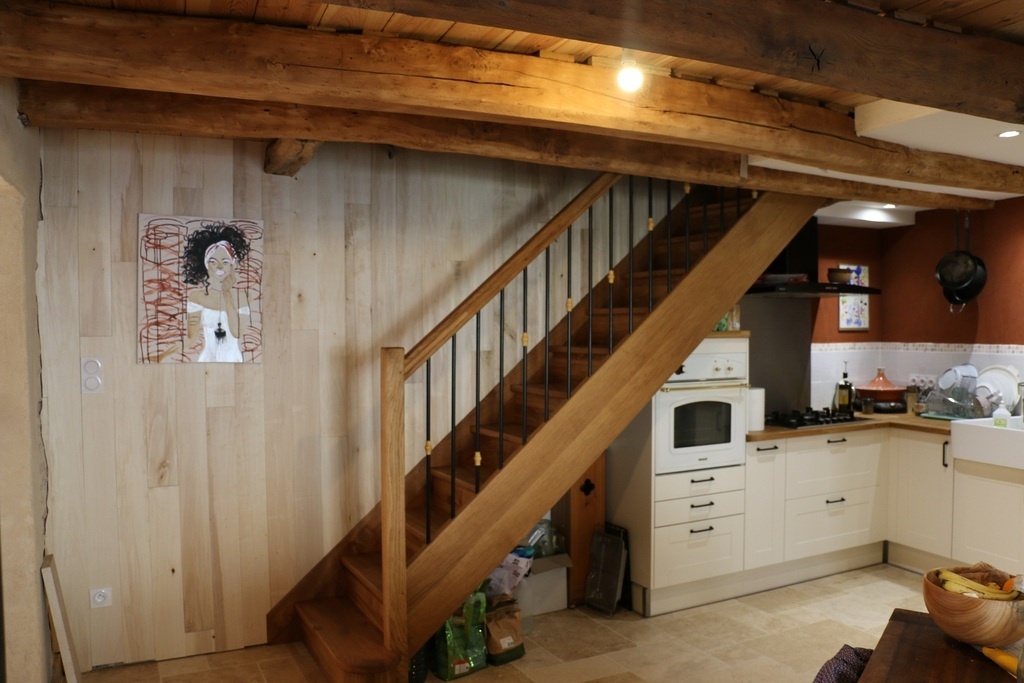

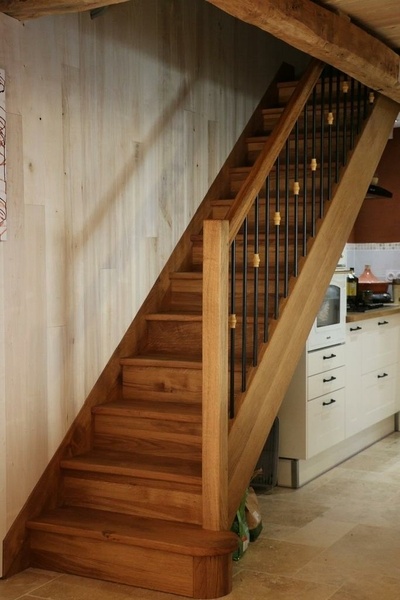

l'escalier a finalement pu être mis en place il y a largement la place pour passer la main sans s'accrocher.
