Aspirateur cyclonique

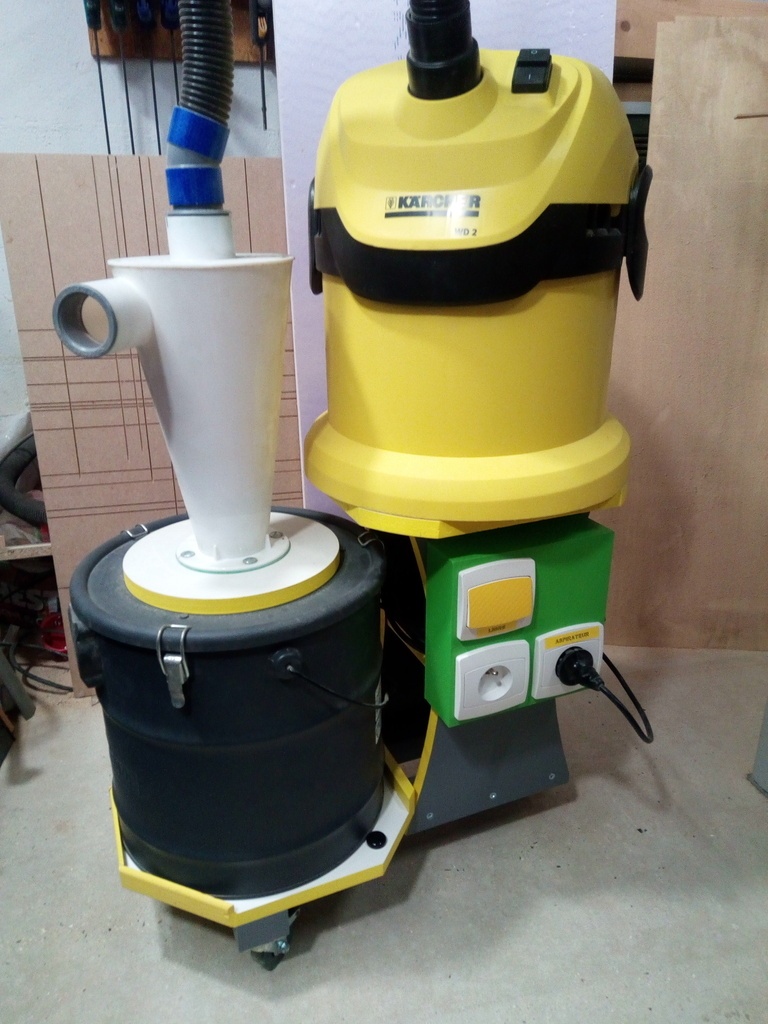

Dernière évolution de mon aspirateur cyclonique.

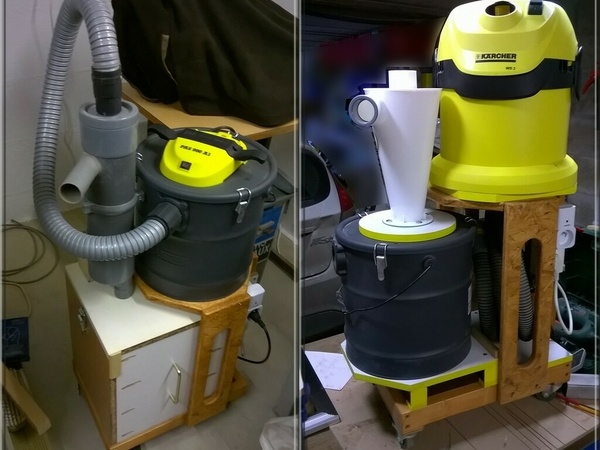

La première version avec cyclone fait maison à base de tuyau PVC et aspirateur à cendre, pas assez efficient.

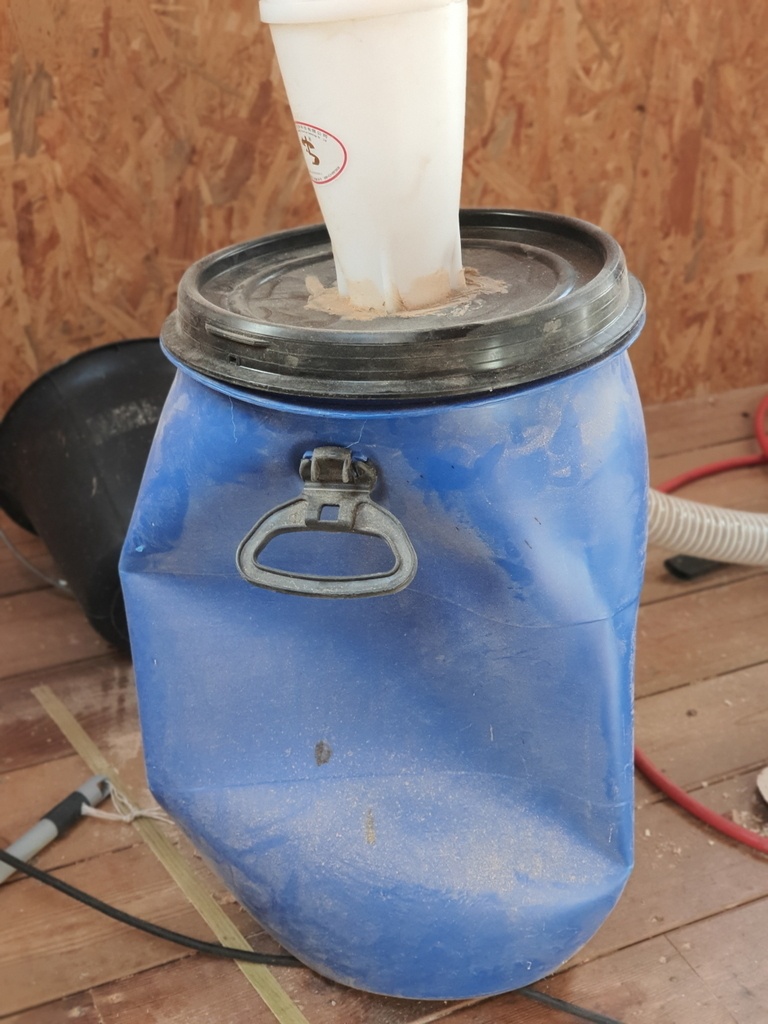

La deuxième version, avec un aspirateur normal, un cyclone acheté, et récupération de la cuve de l'aspirateur à cendre, c'est beaucoup mieux.
Cependant, ayant un petit atelier, le maître mot est "compacité".
De plus, je voulais remplacer la prise télécommandée par un module maitre/esclave.
J'ai choisi une version amovible de façon à être adapté à un aspirateur cyclonique situé dans un autre endroit du sous-sol.

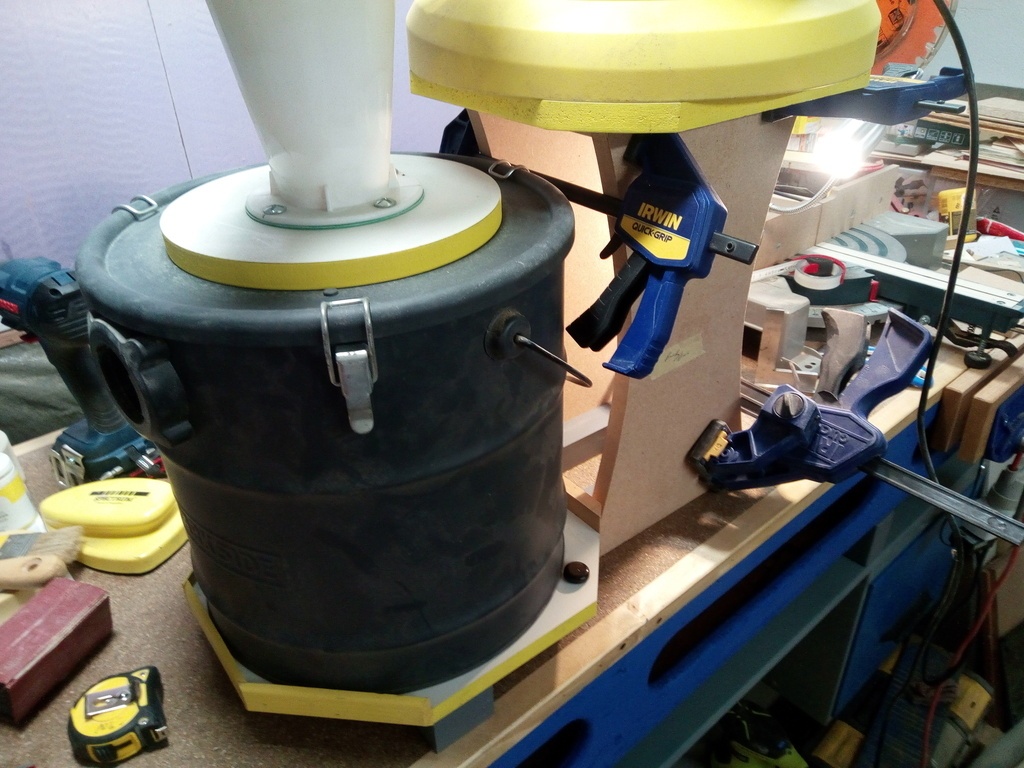

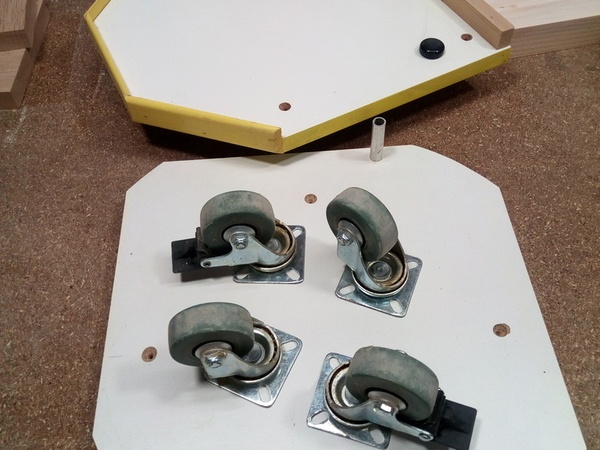

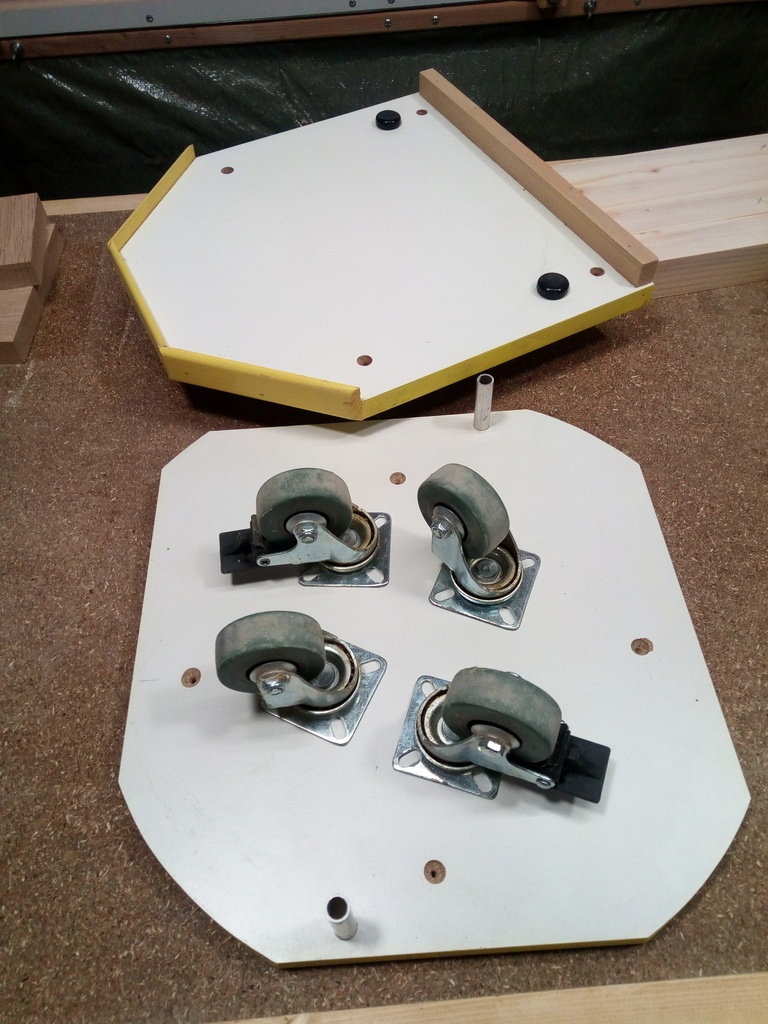

J'ai conservé les roulettes ainsi que les supports de la cuve et de l'aspirateur.

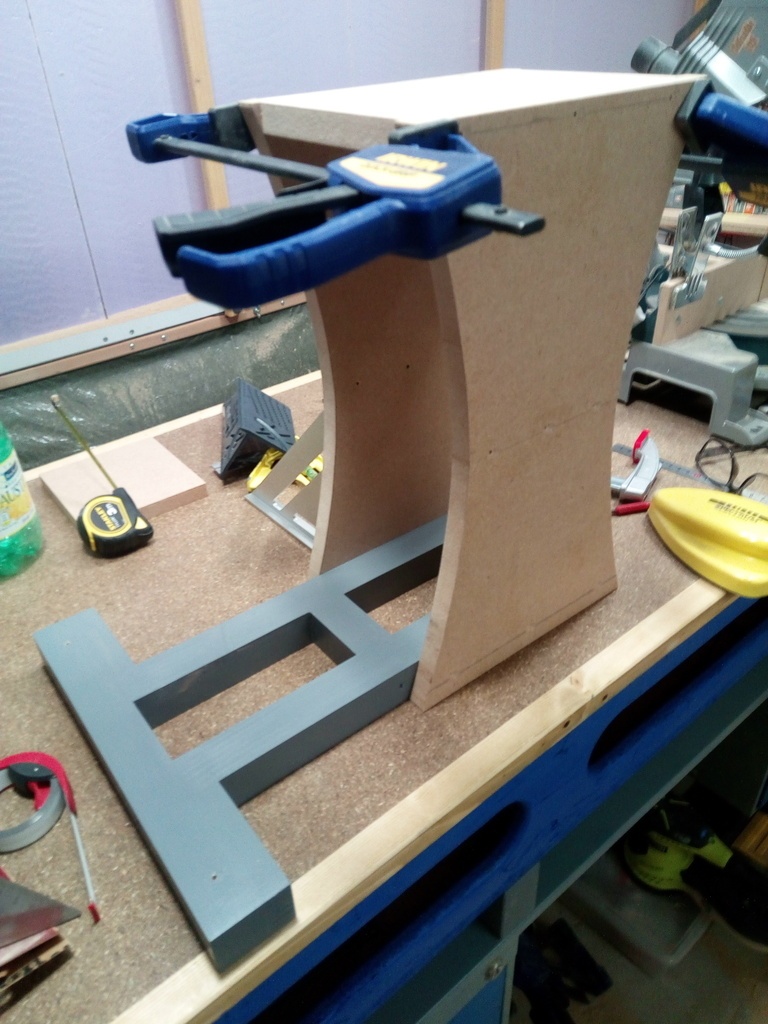

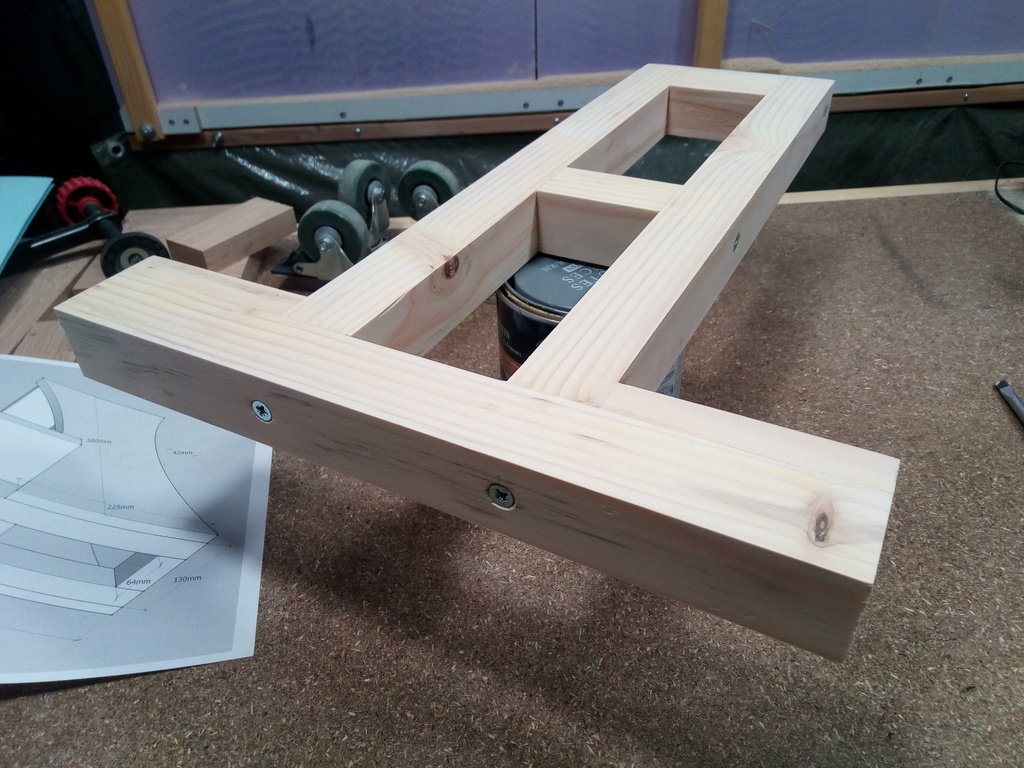

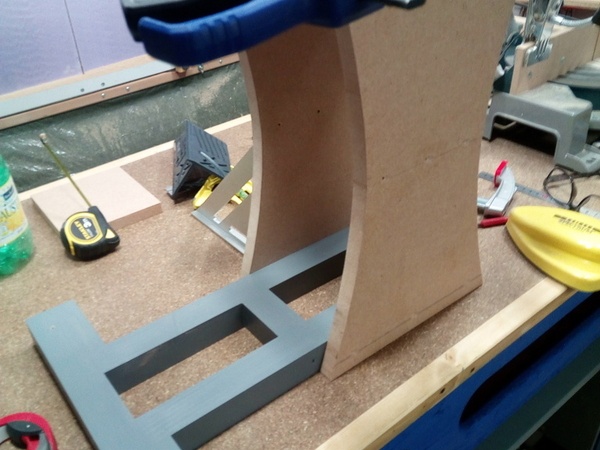

Le châssis est constitué d'un liteau sapin mis à dimension.

Le corps est lui en MDF de 16mm.
Les courbures sont faites à la défonceuse avec un gabarit et une fraise à copier.

La mise en peinture du corps :

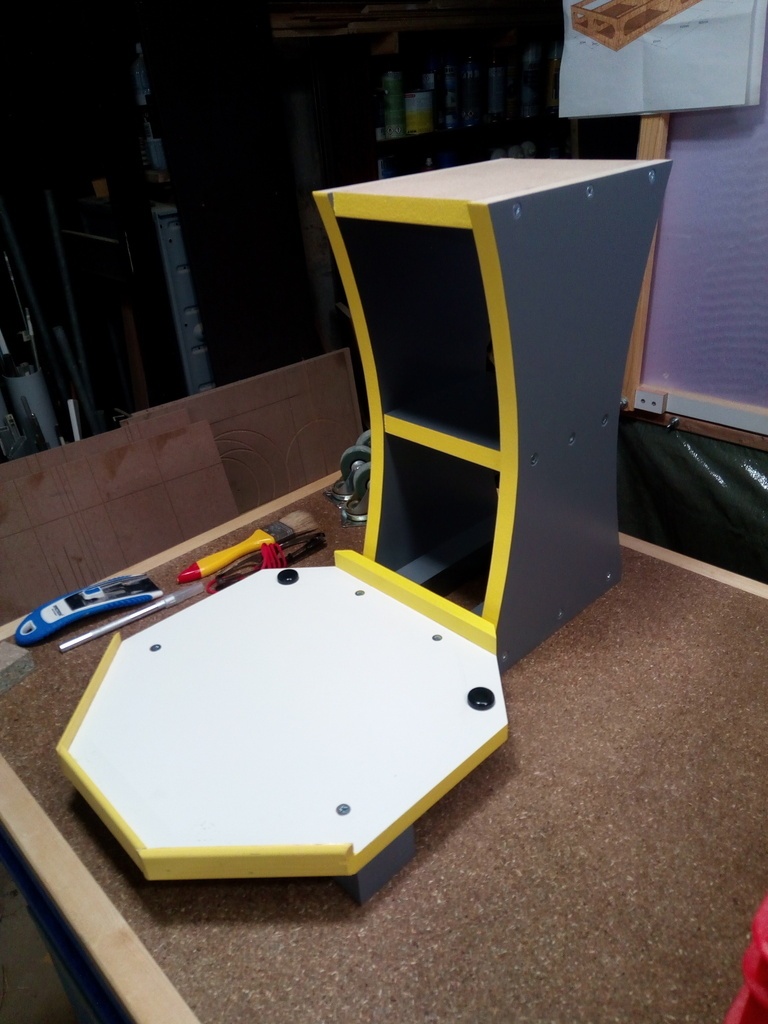

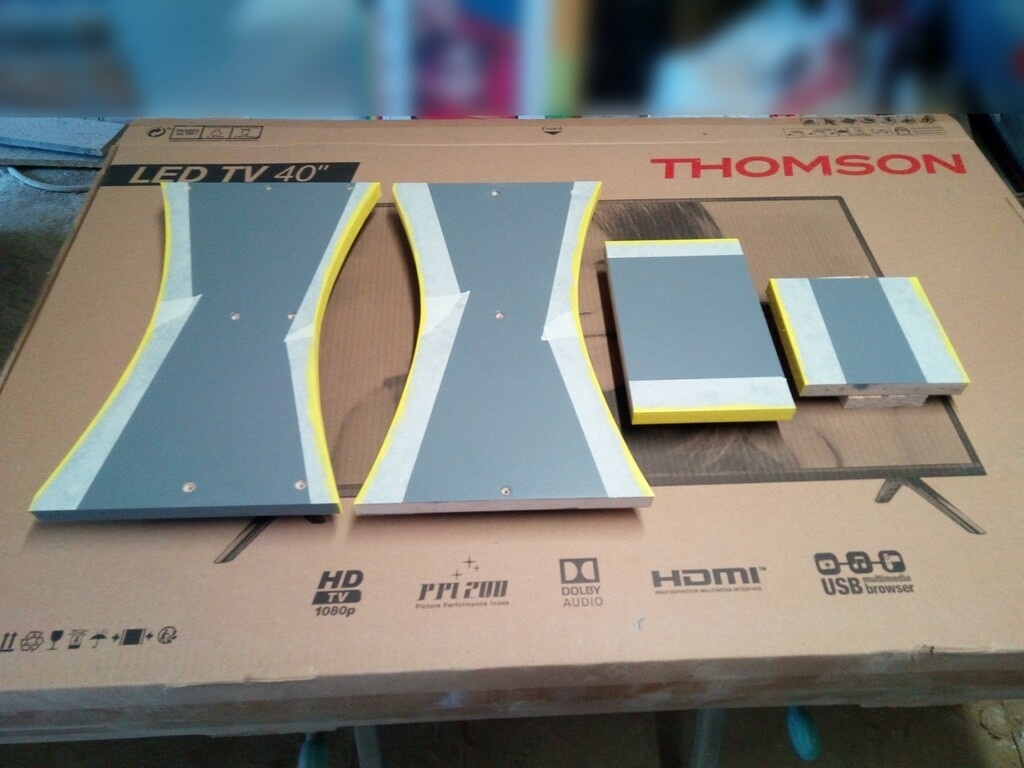

J'ai d'abord masqué les chants, et mis en peinture les flancs, support et renfort.
Puis, on fait l'inverse, masquage des éléments et mise en peinture des chants.
Concernant la peinture jaune que je réserve essentiellement pour les chants, il s'agit d'un petit pot échantillon très économique à l'achat.
Je suis plutôt satisfait du résultat.

Pour le module, j'ai réfléchi à un système de fixation et je me suis tourné vers la solution utilisées pour les unités centrales de PC que l'on fixe à l'arrière des moniteurs.

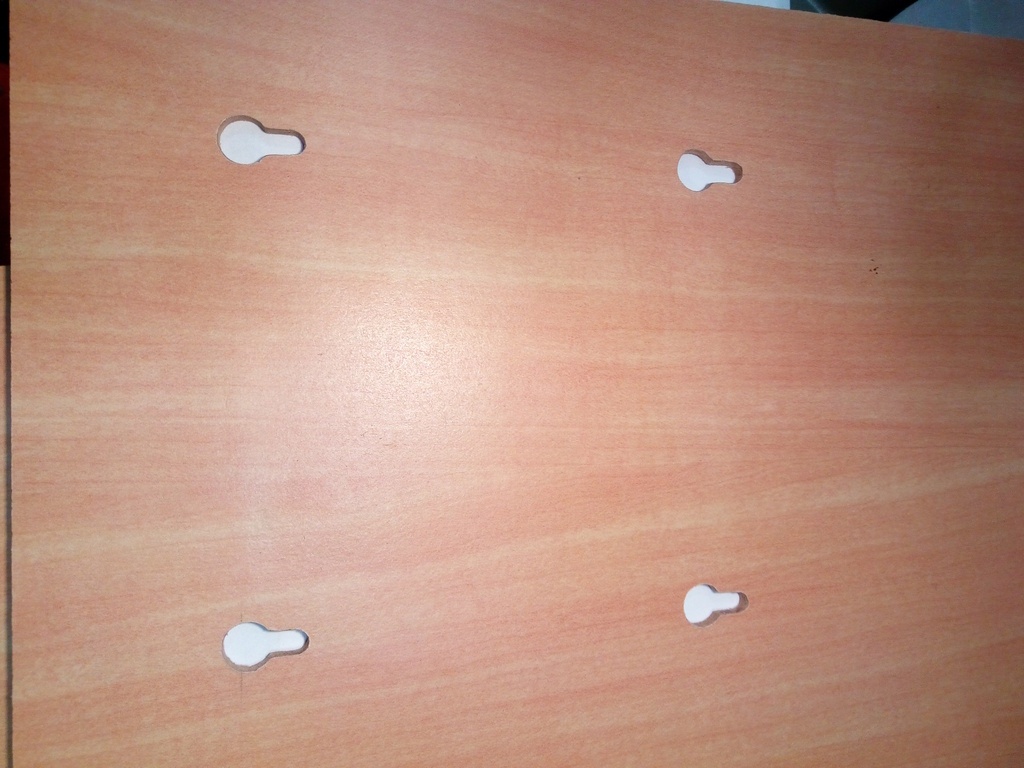

Il s'agit tout simplement de trous de serrure.

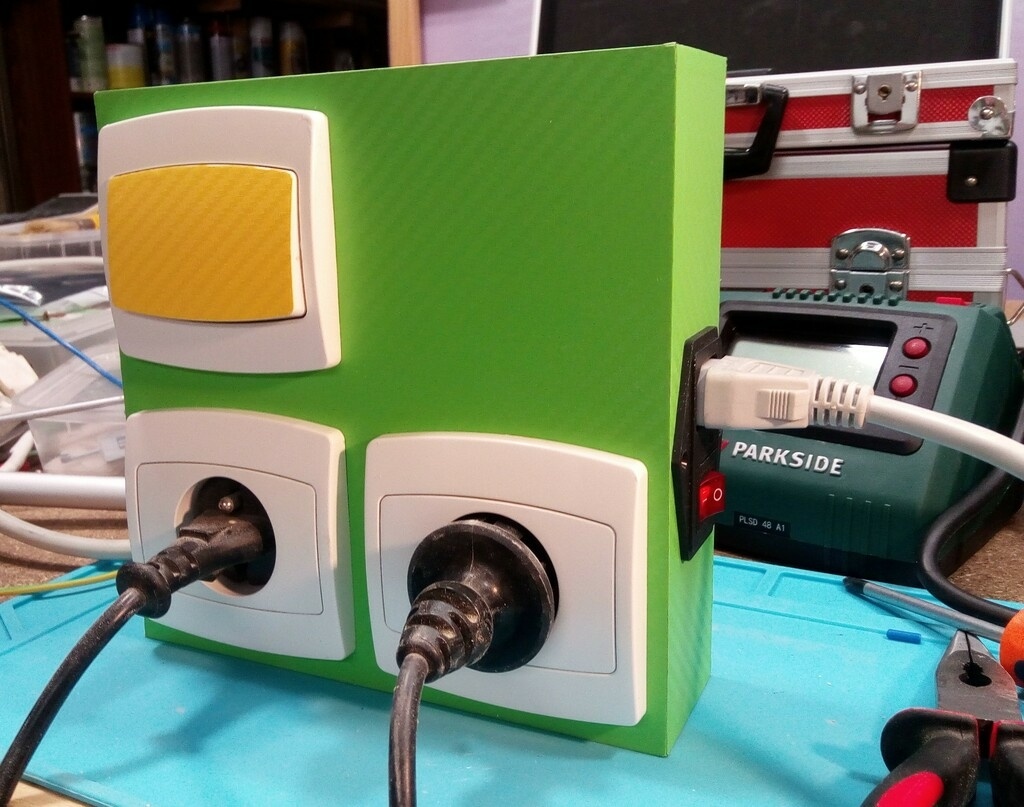

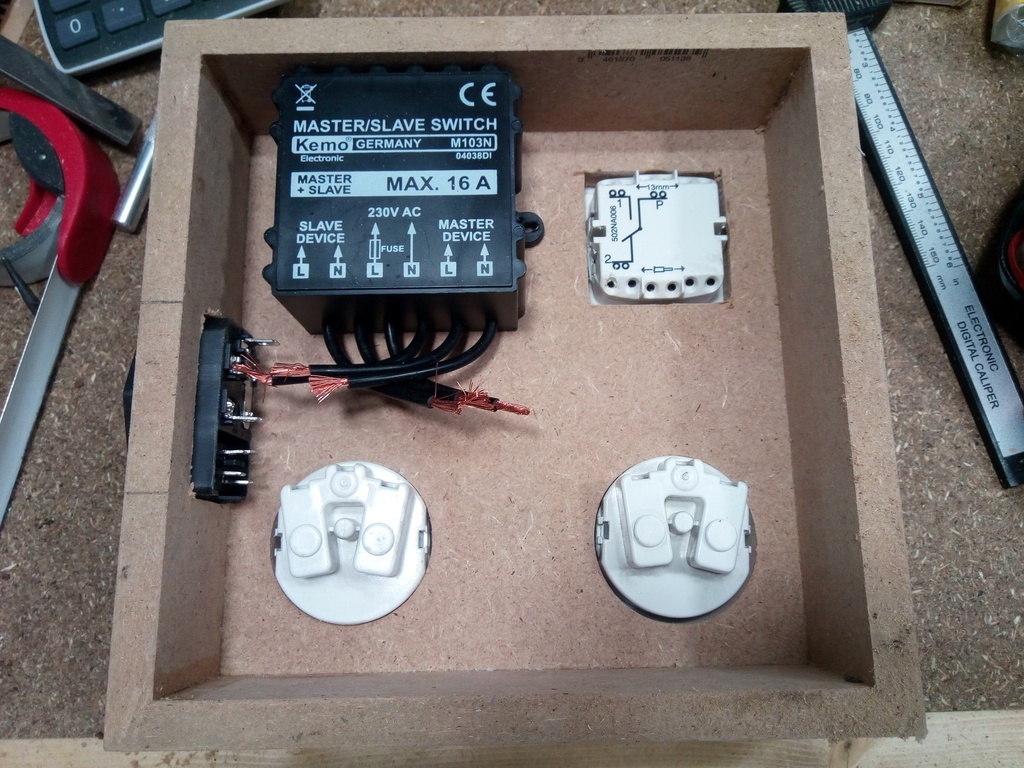

J'ai construit une boite en MDF de 10 mm qui reçoit :

• 1 module maître/esclave de la marque KENO.
• 2 prises (une pour l'aspirateur, l'autre pour l'outil qui met en marche l'ensemble).
• 1 va et vient pour pouvoir utiliser l'aspirateur seul.

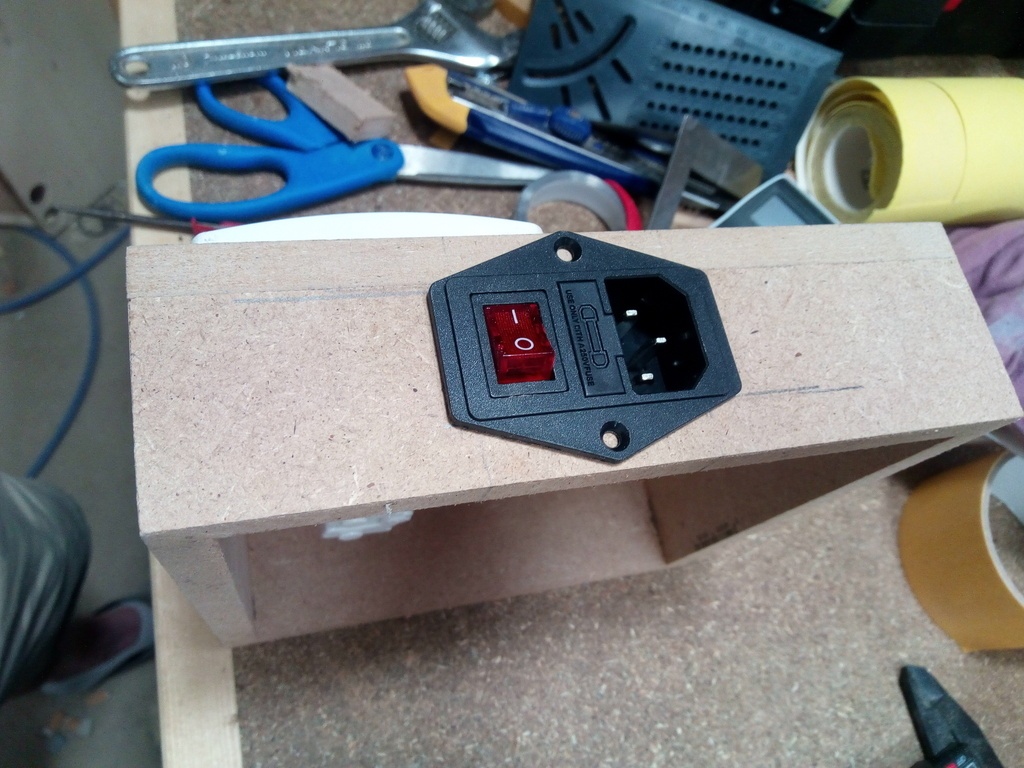

• 1 connecteur C14 (pour pousser le concept du PC)

Après le passage à la scie à cloche et le multifonction, j'ai pu intégrer tous les éléments électriques.

Le fond est en isorel de 3mm, que j'ai rehaussé le temps du défonçage pour pouvoir pratiquer les trous de serrure avec une fraise à rainure en T.

Le tout est recouvert de film vinyle imitation carbone vert, un peu fastidieux à poser mais le résultat est plutôt correct.

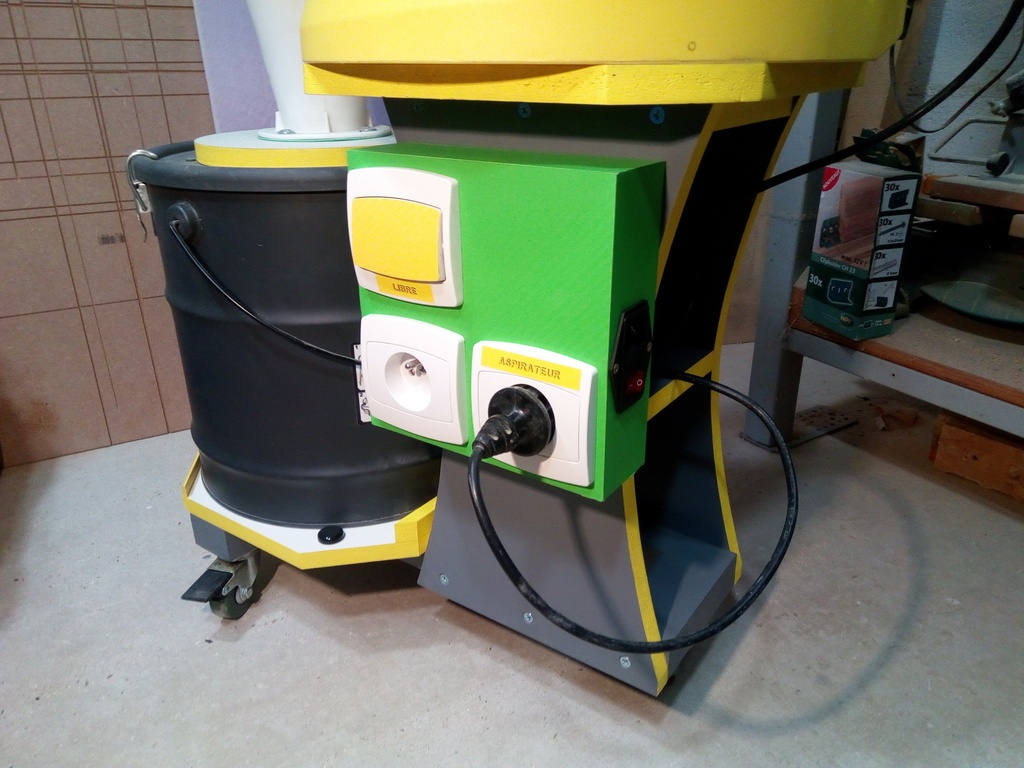

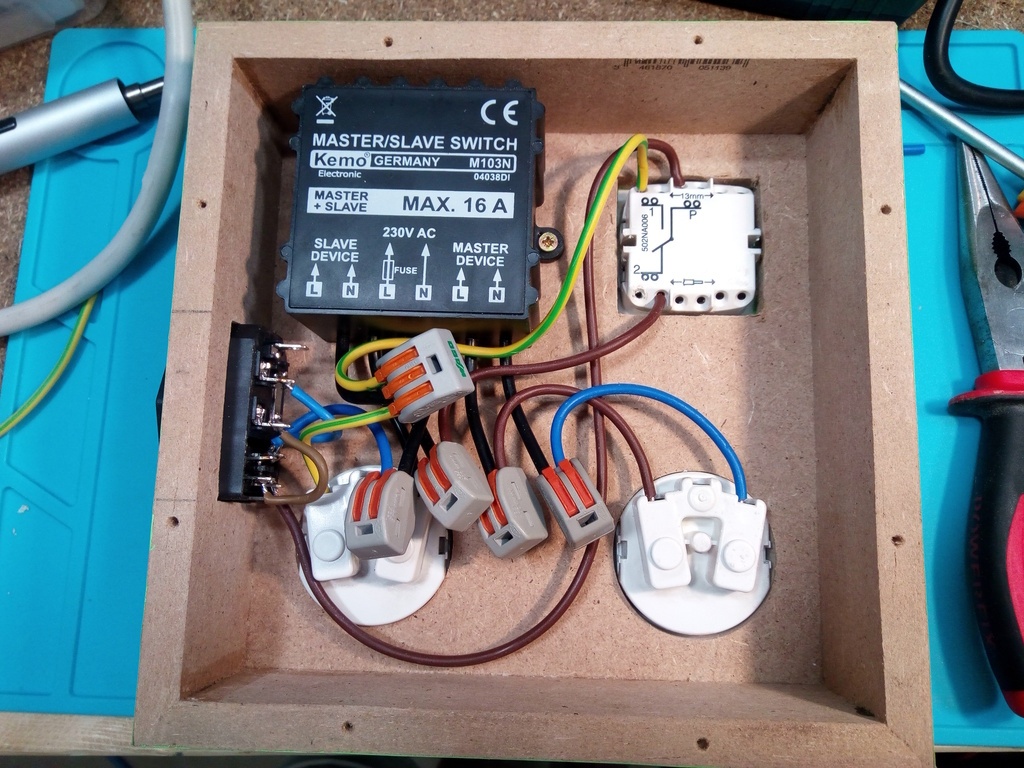

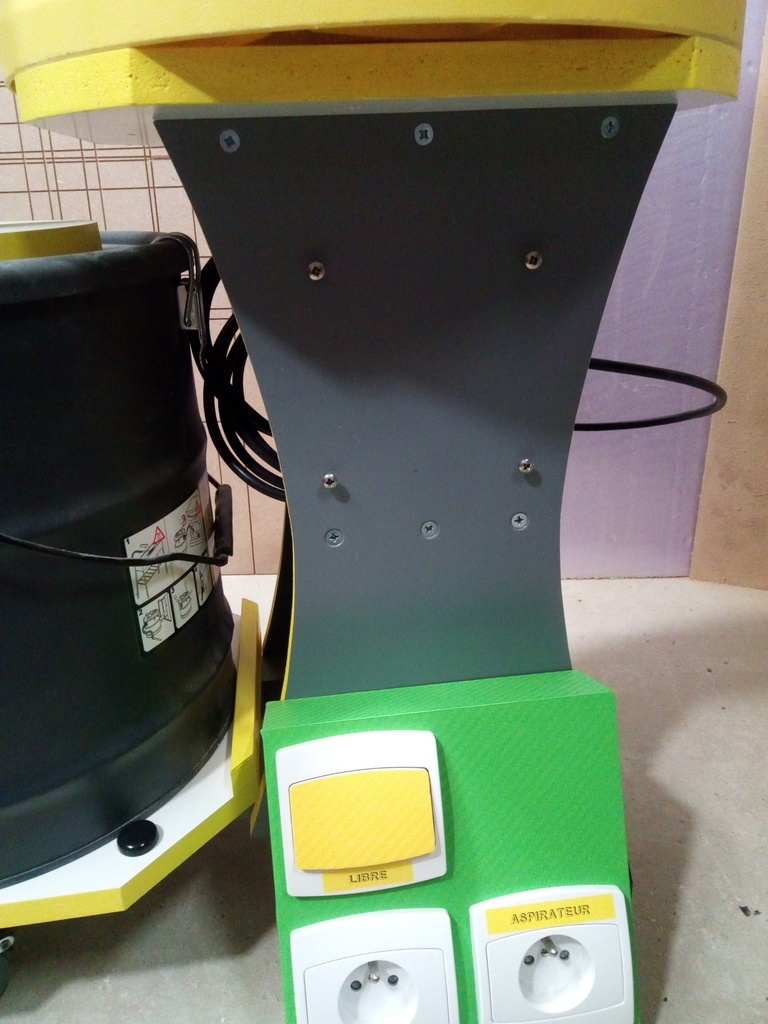

L'installation électrique finalisée et opérationnelle :

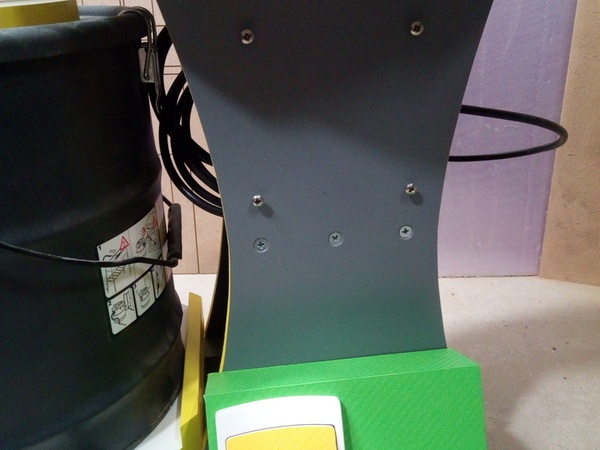

Le module maître/esclave retiré de l'aspirateur : on distingue les quatre vis à tête bombée qui supporte le module.
