L'atelier de Dimitri

Combiné Maison


Je vous partages, un projet que je voulais réalisé depuis un moment, mais faute de temps j'arrivé difficilement à avancer et les événements dernier mon permis de le finir.

Il fallait à la fois quelle soit fonctionnel et maniable, mon atelier ne faisant que 10 m².

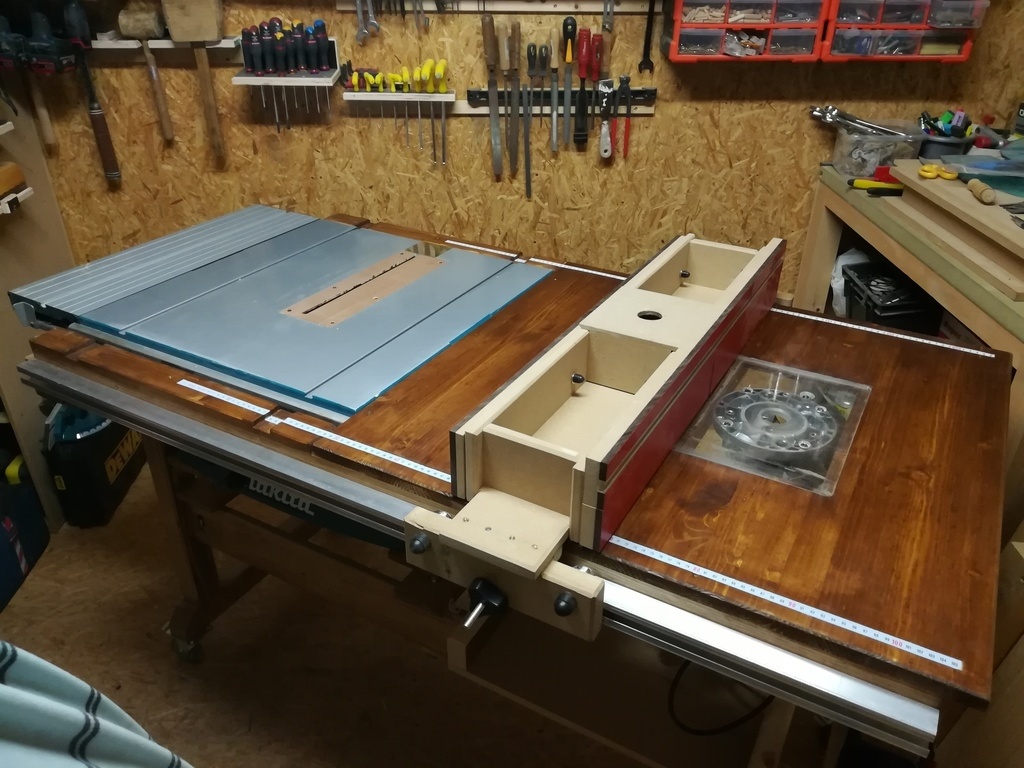

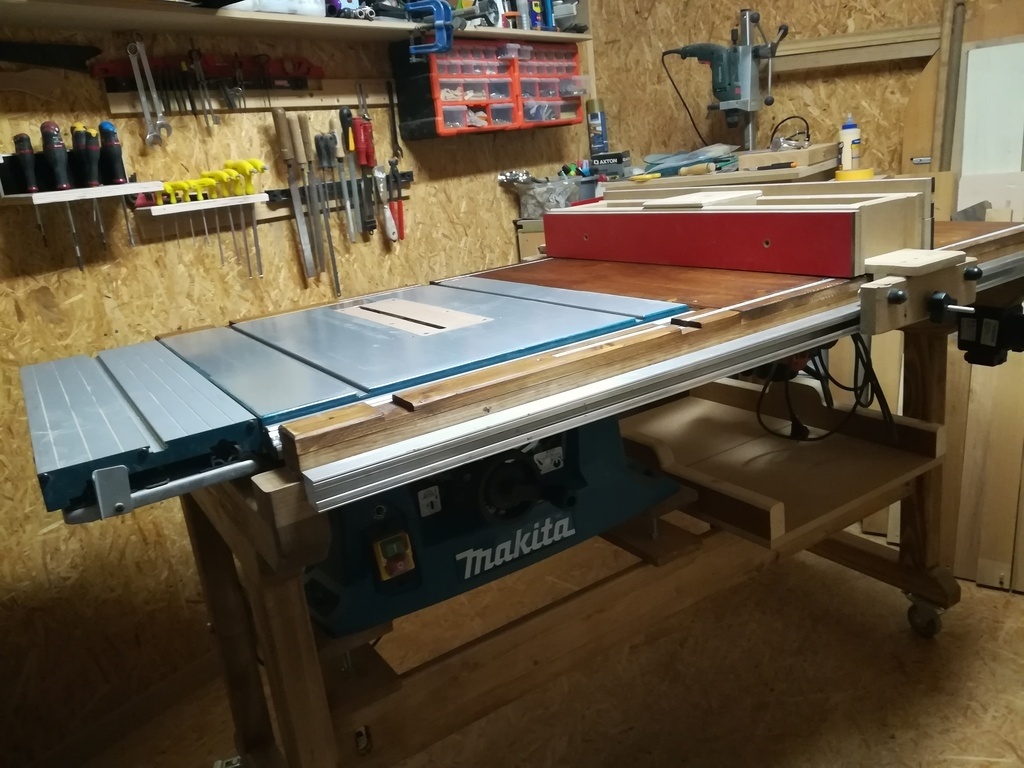

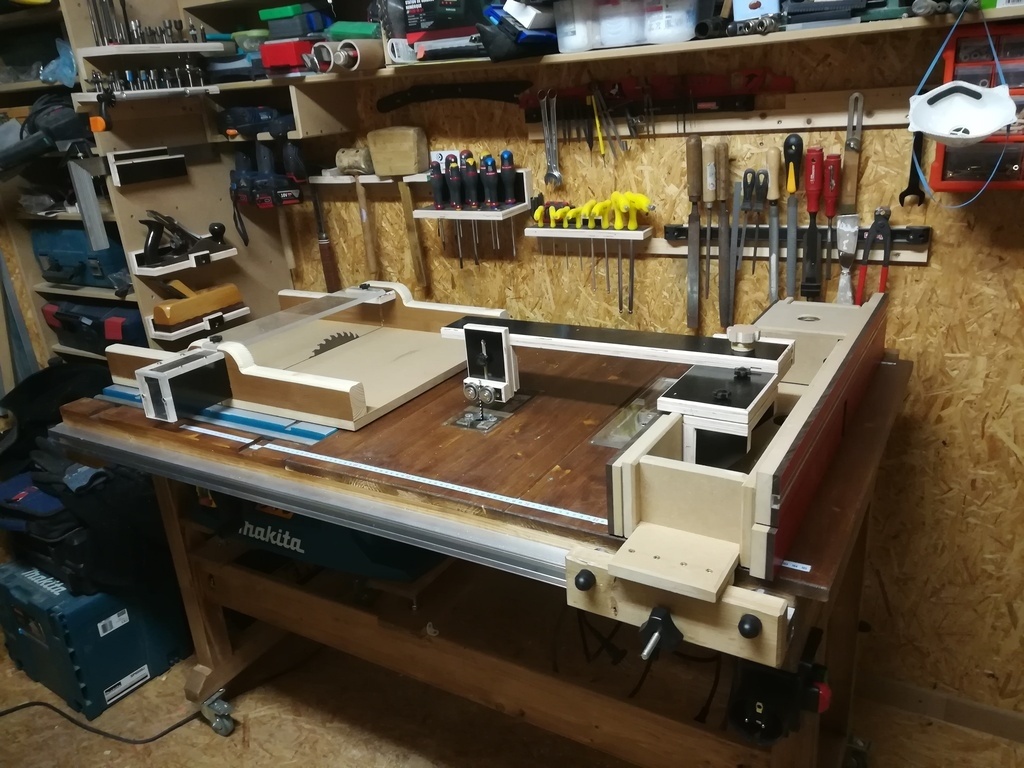

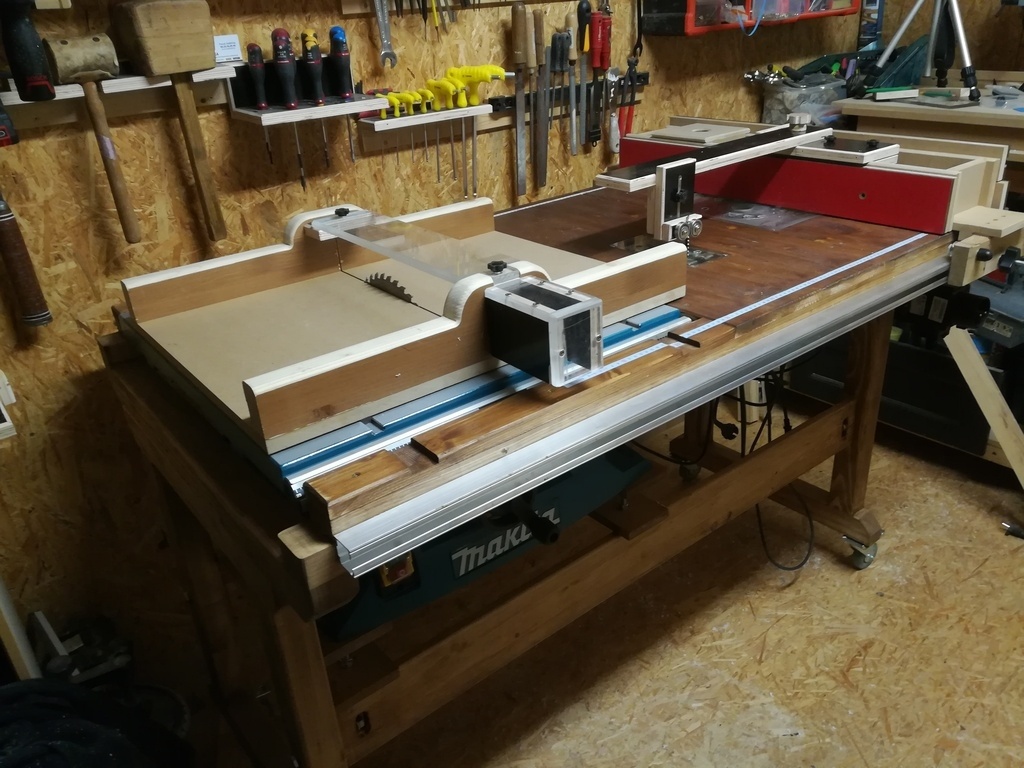

c'est une machine 3 en 1 :

  • Scie sur table
  • Défonceuse
  • scie sauteuse

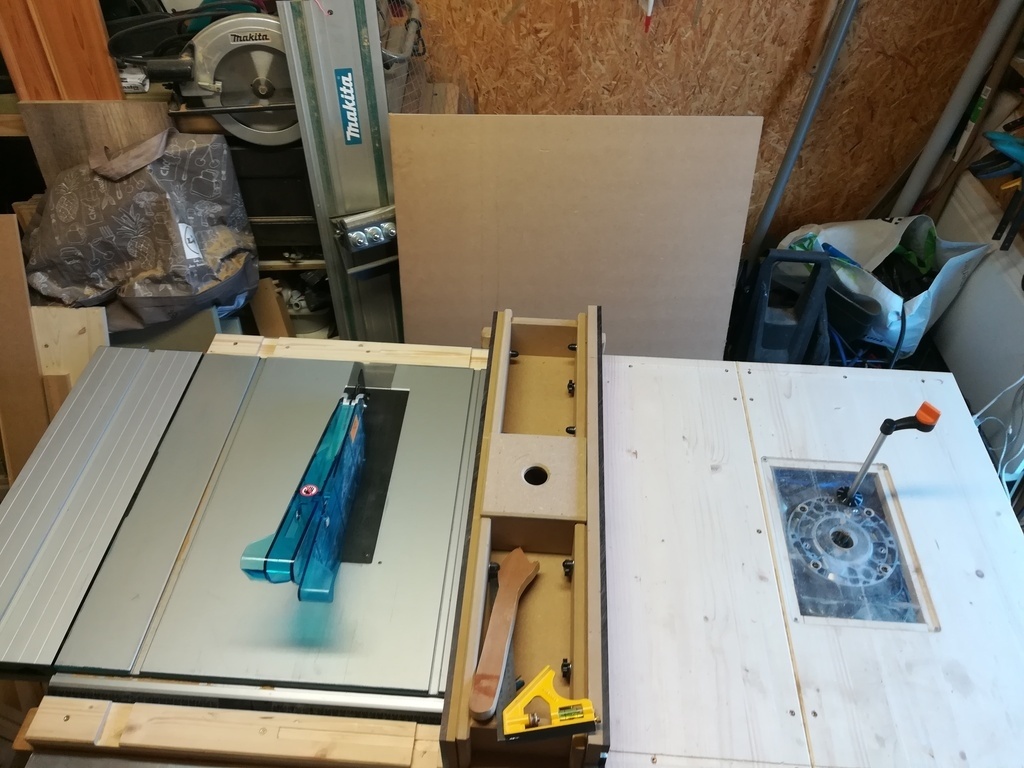

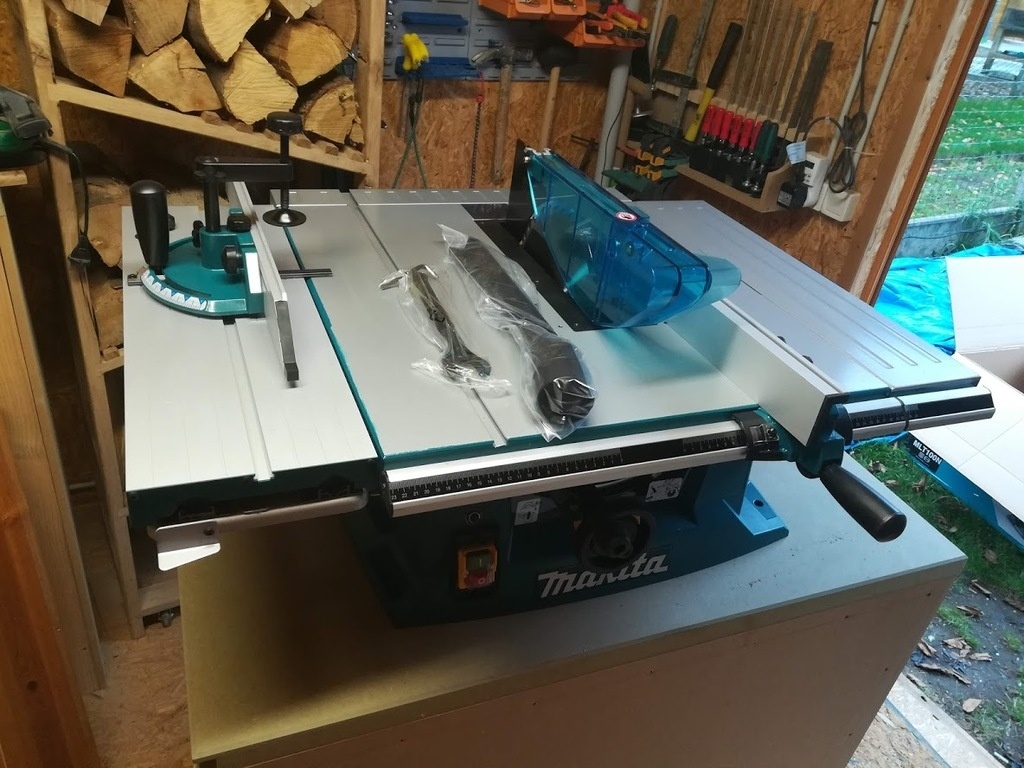

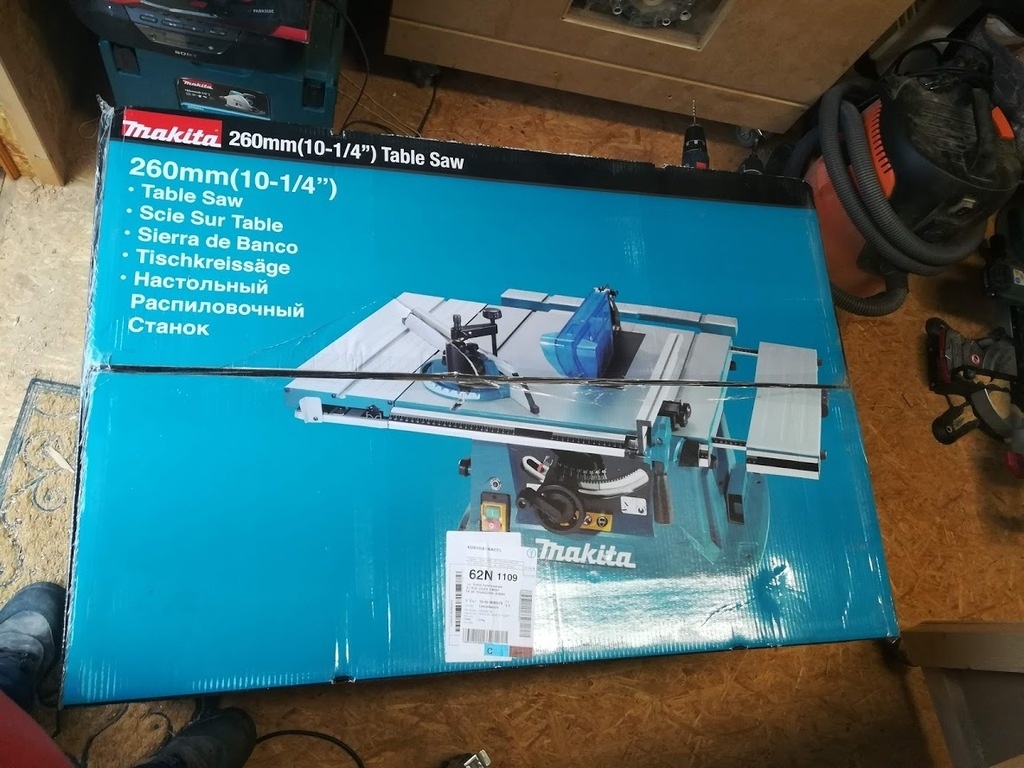

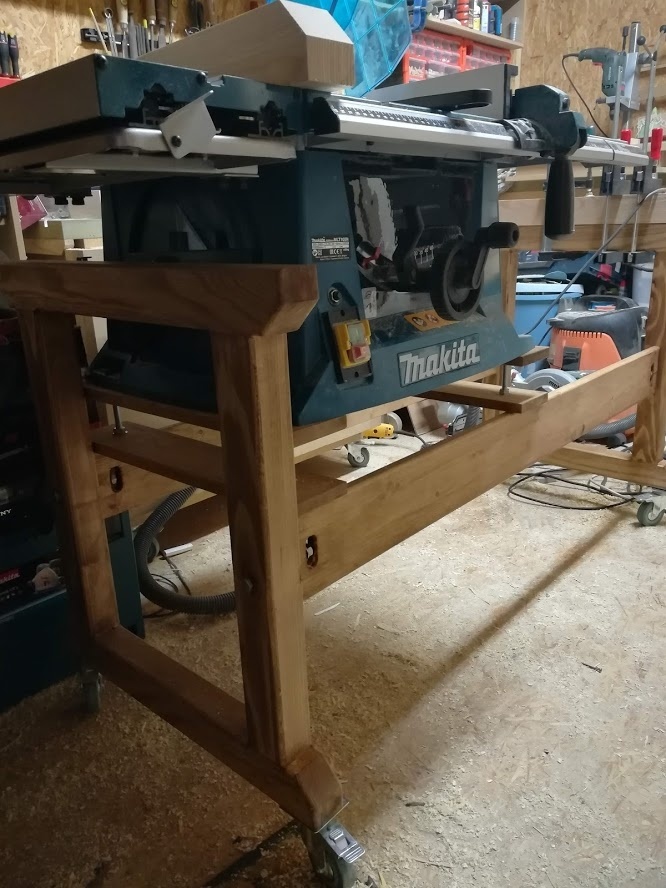

Scie sur table Makita MLT 100
Réalisation du meuble machine en sapin.
-Assemblage en lamello.

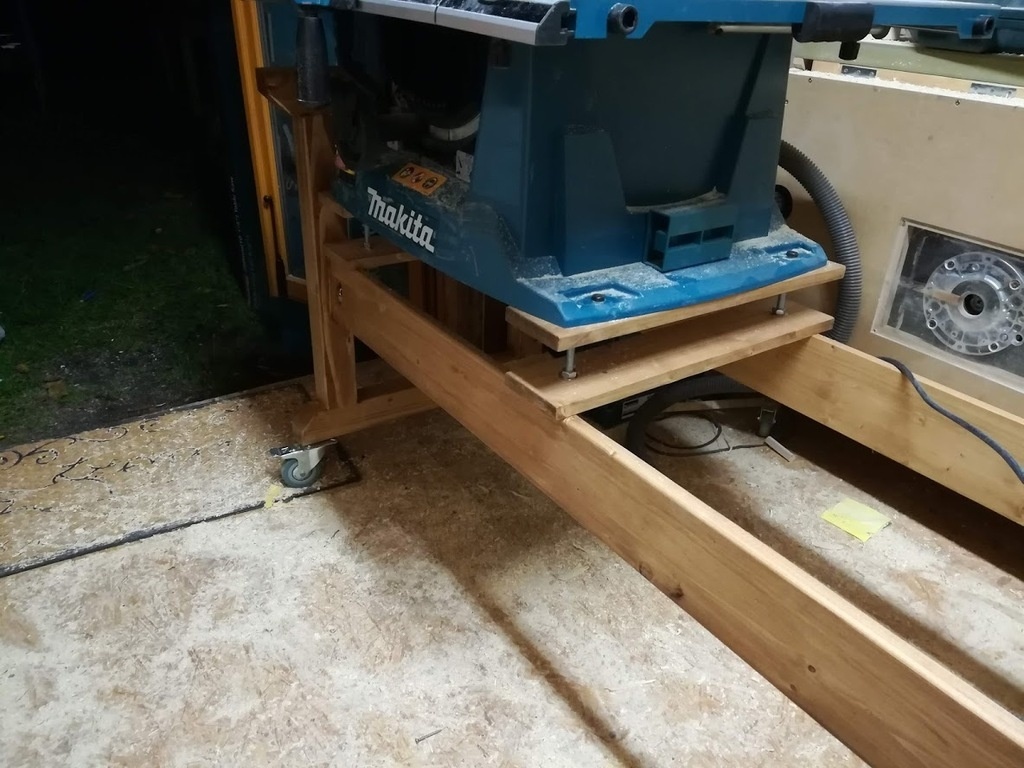

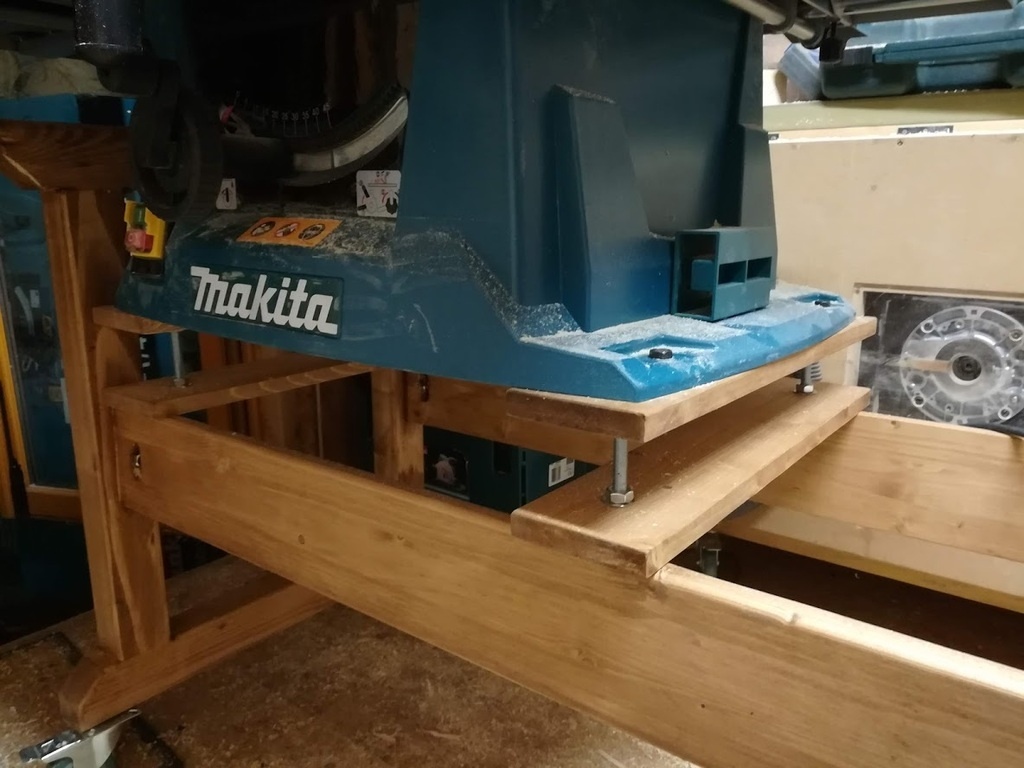

-Les 4 tiges fileté sous la machine me permette de régler le niveau de la table.

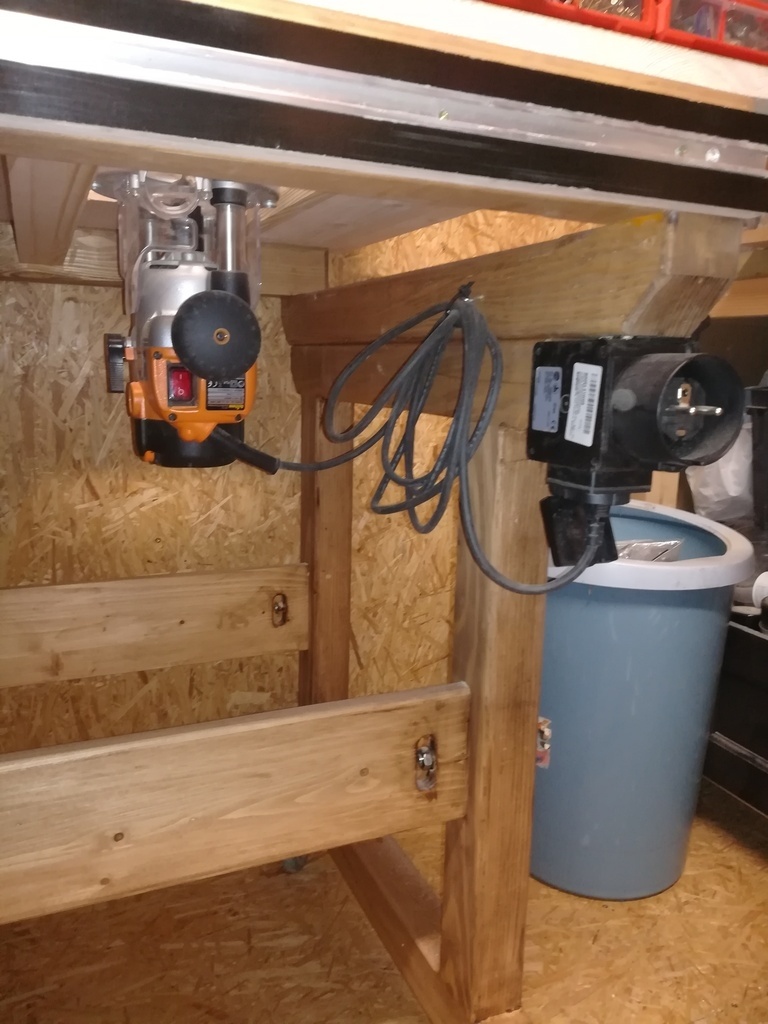

La Défonseuse Triton MOFOO1

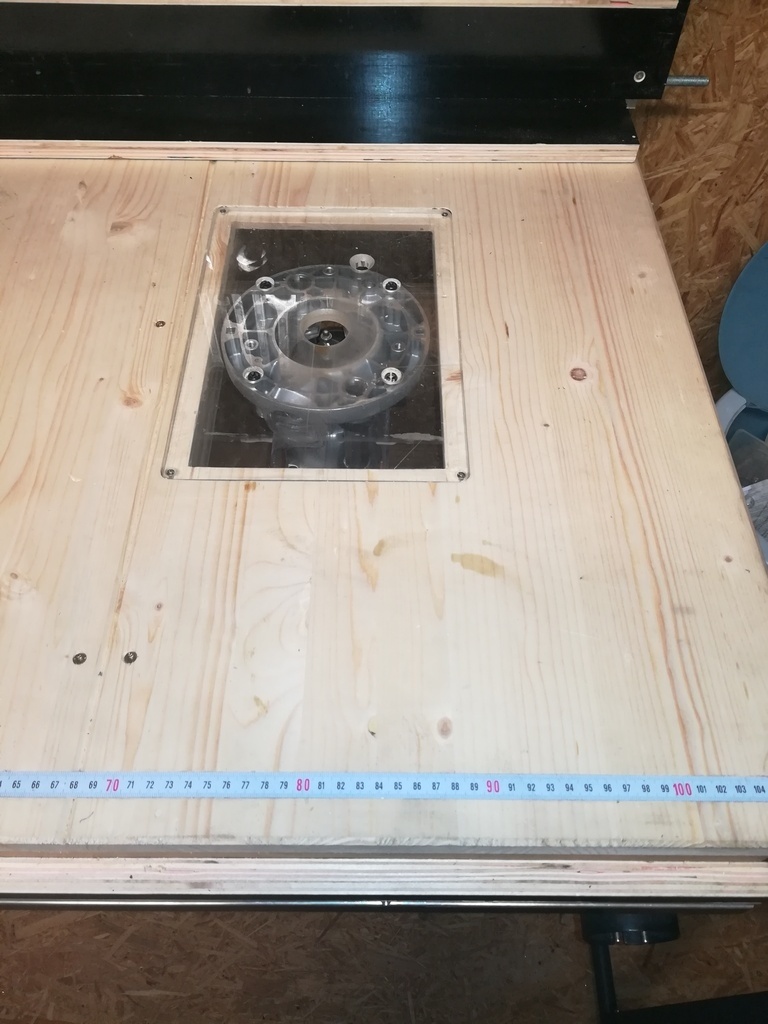

-réalisation de l'insert de défonceuse en plexiglas de 10 mm

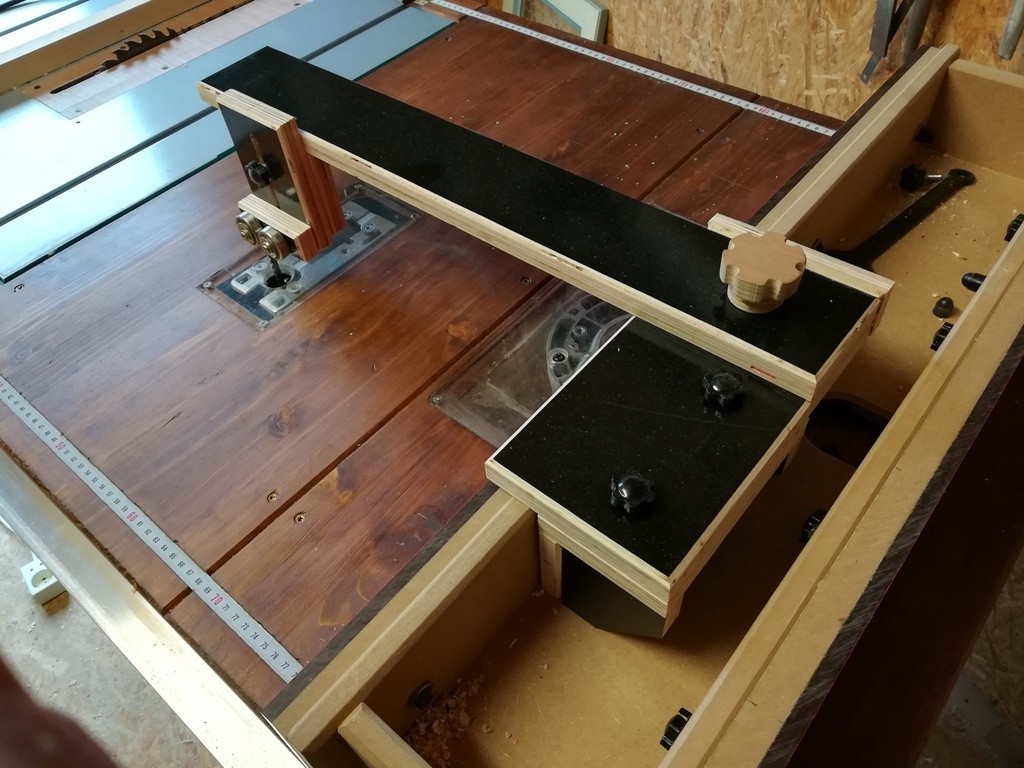

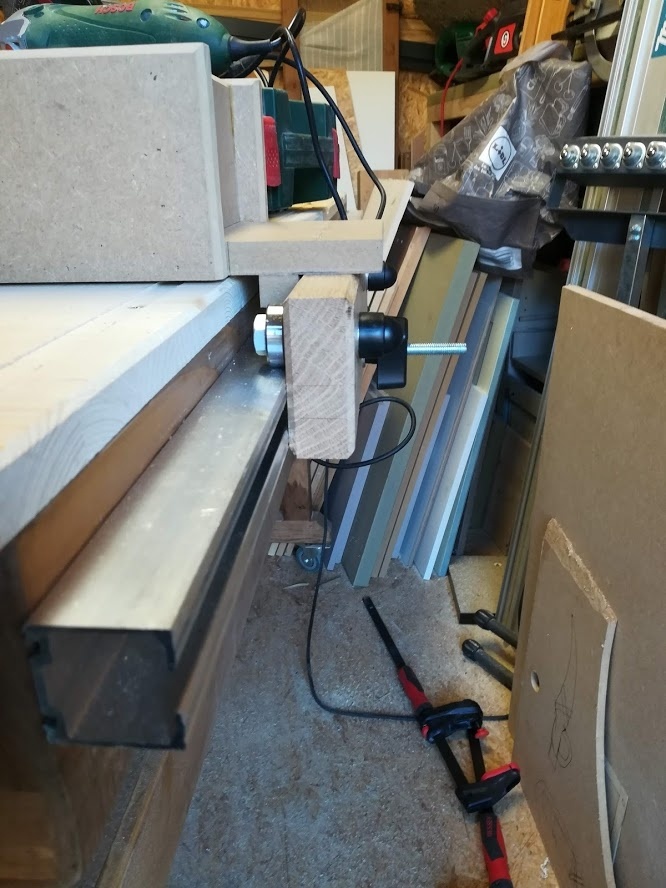

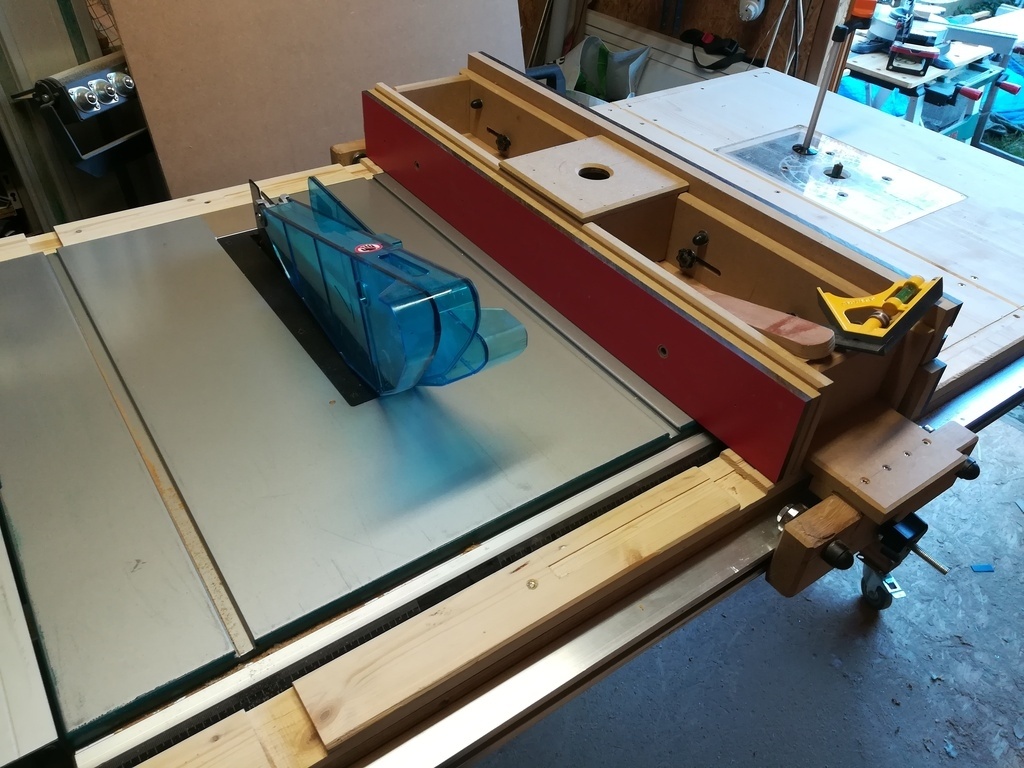

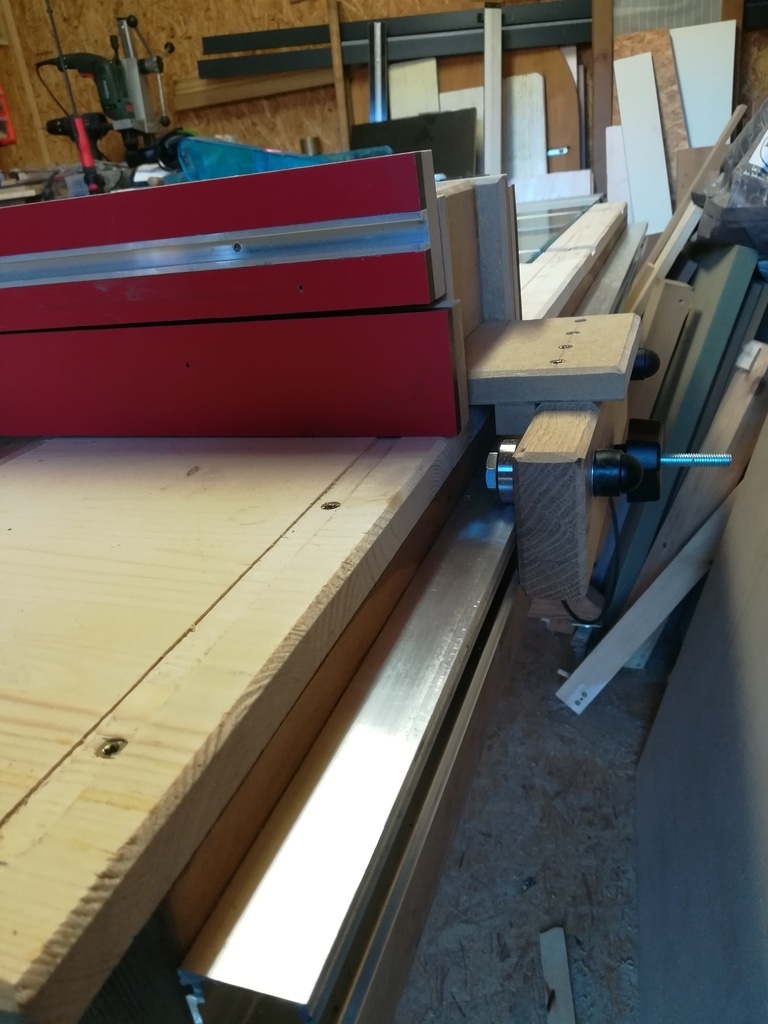

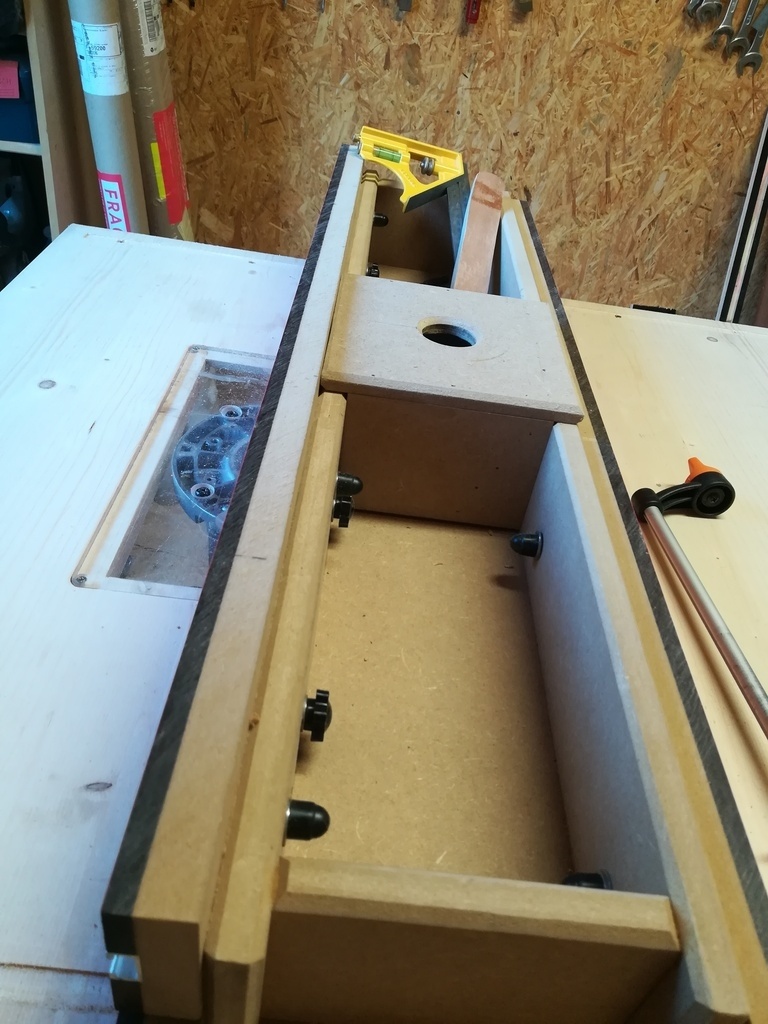

-fabrication du guide de coupe à la fois pour scie et pour la défonceuse, j'ai acheté des rails de porte coulissante
pour le chemin de transport du guide qui se déplace sur roulement.

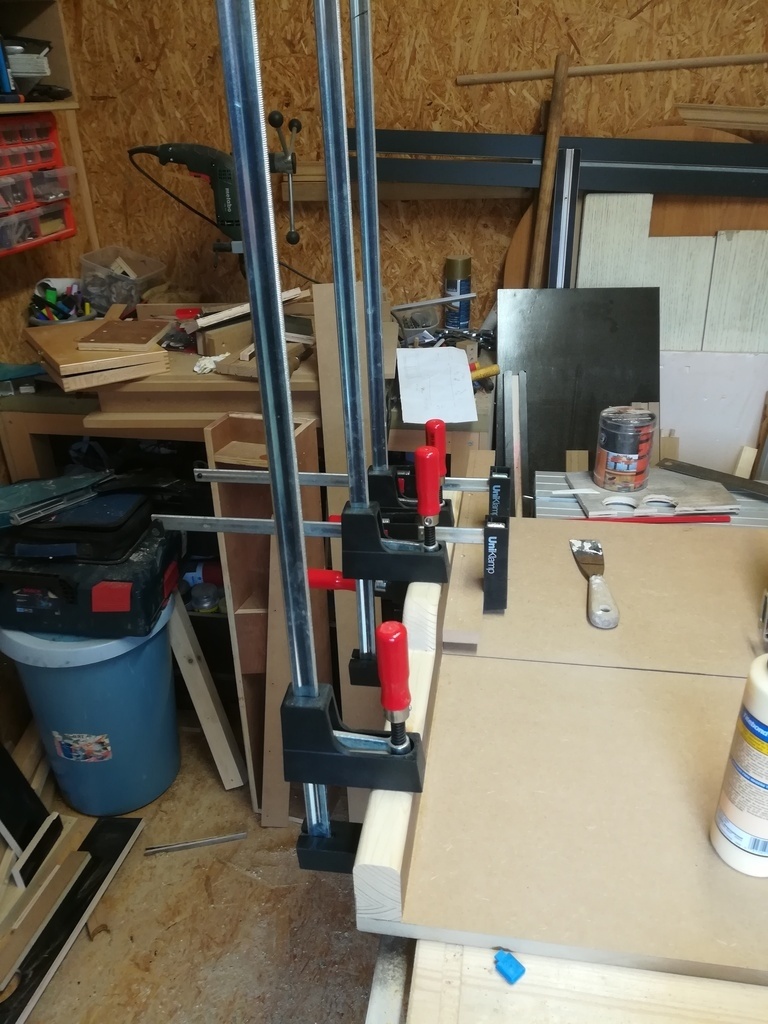

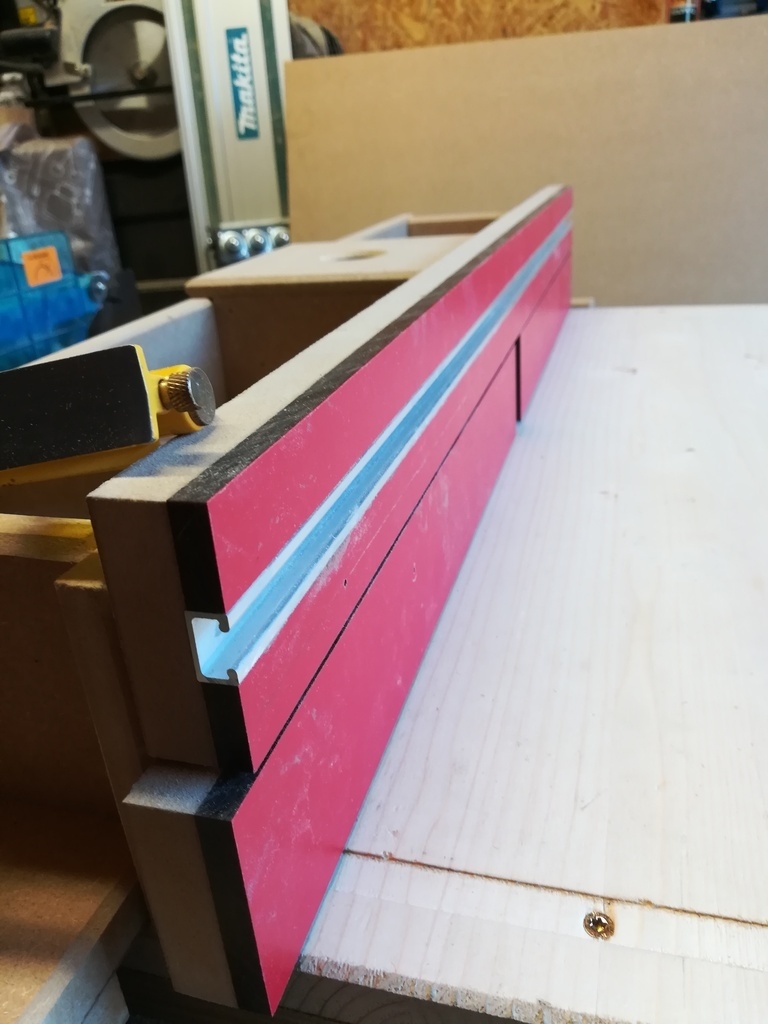

-Le guide est réaliser en MDF et Trespa Collé a l'époxy, les joues sont réglable en fonction du touillage.

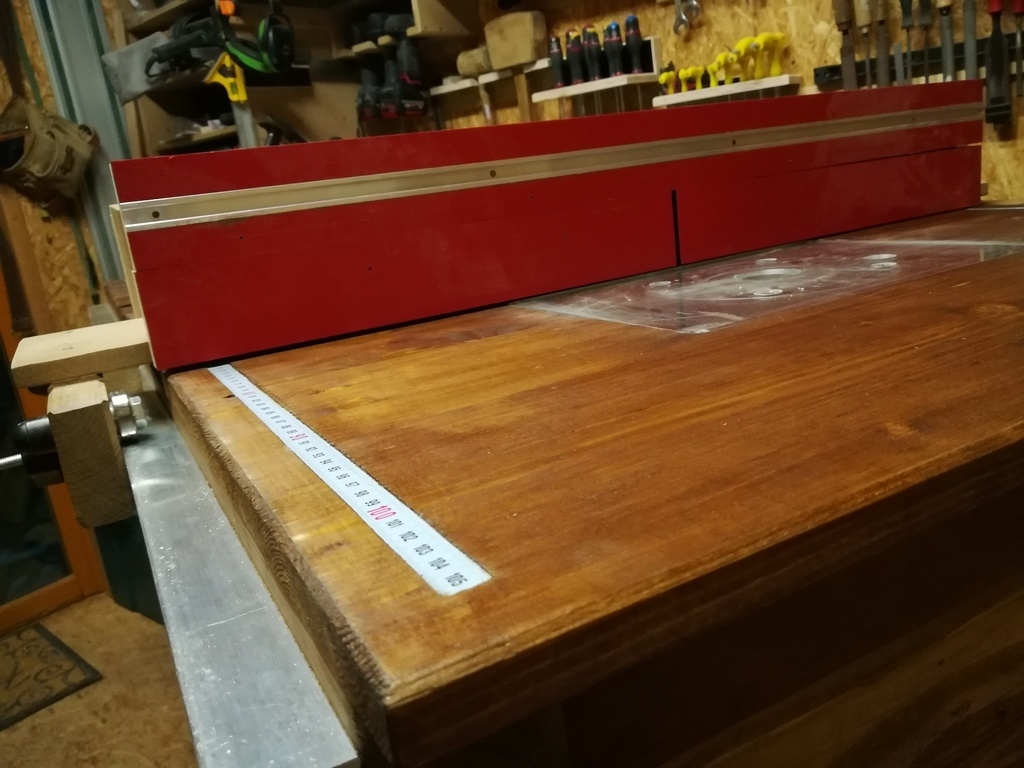

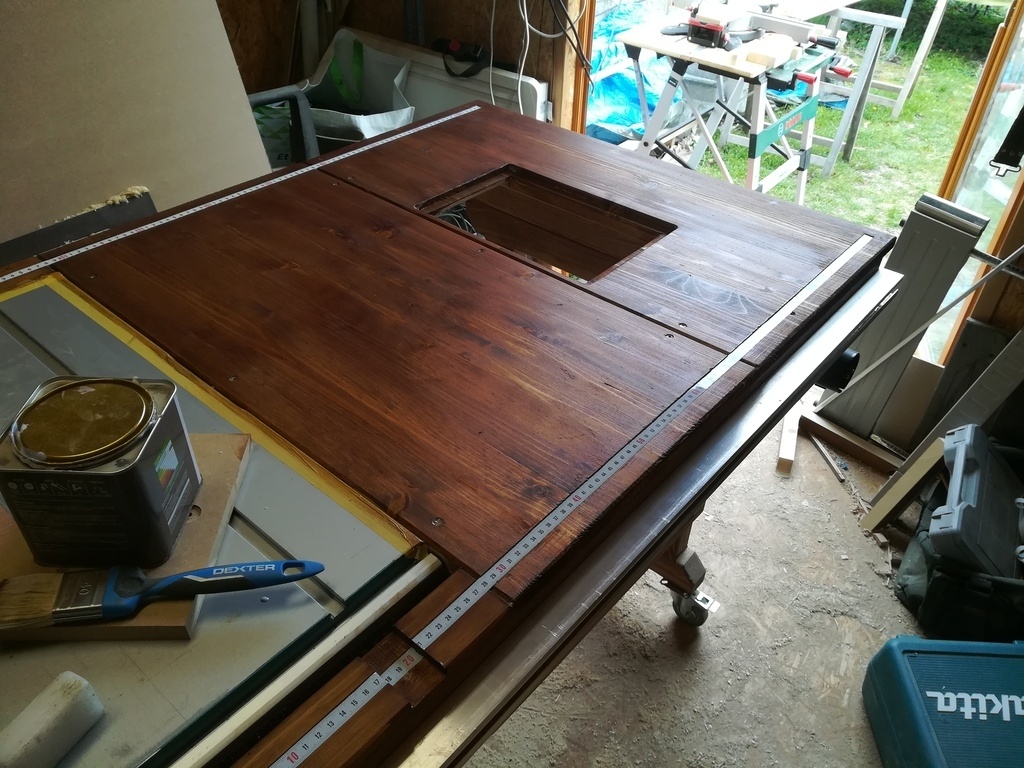

-défonçage de la rainure pour la graduation de chaque coté de la table pour un réglage précis du guide.

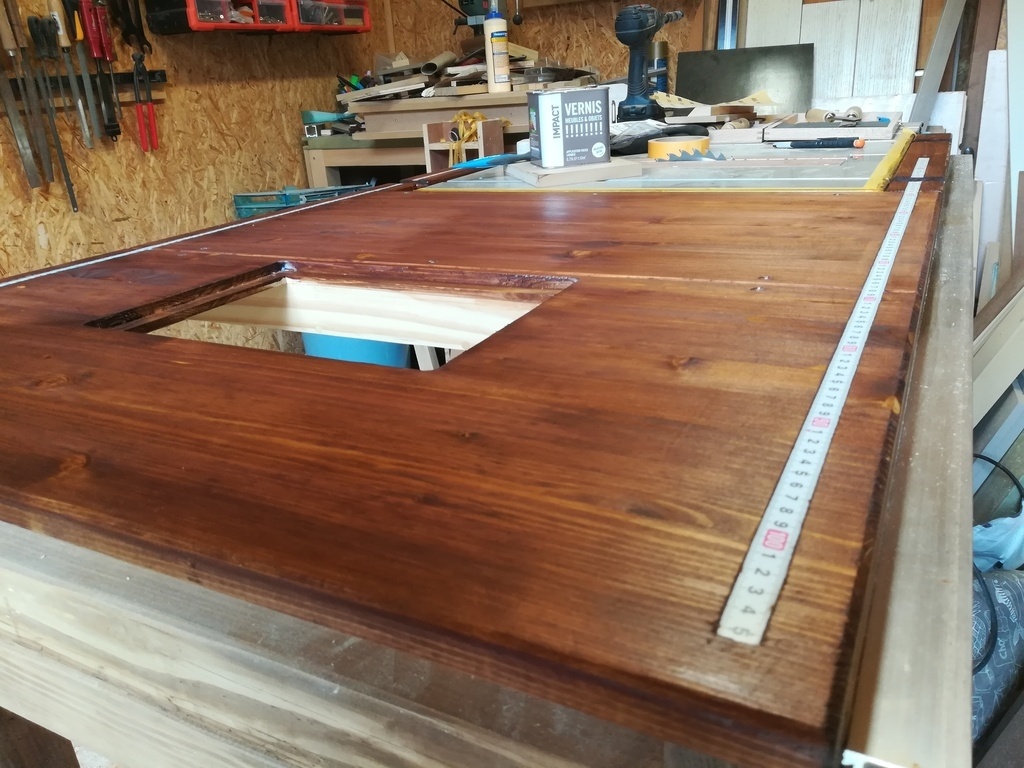

Teinte merisier et 2 couches de vernis

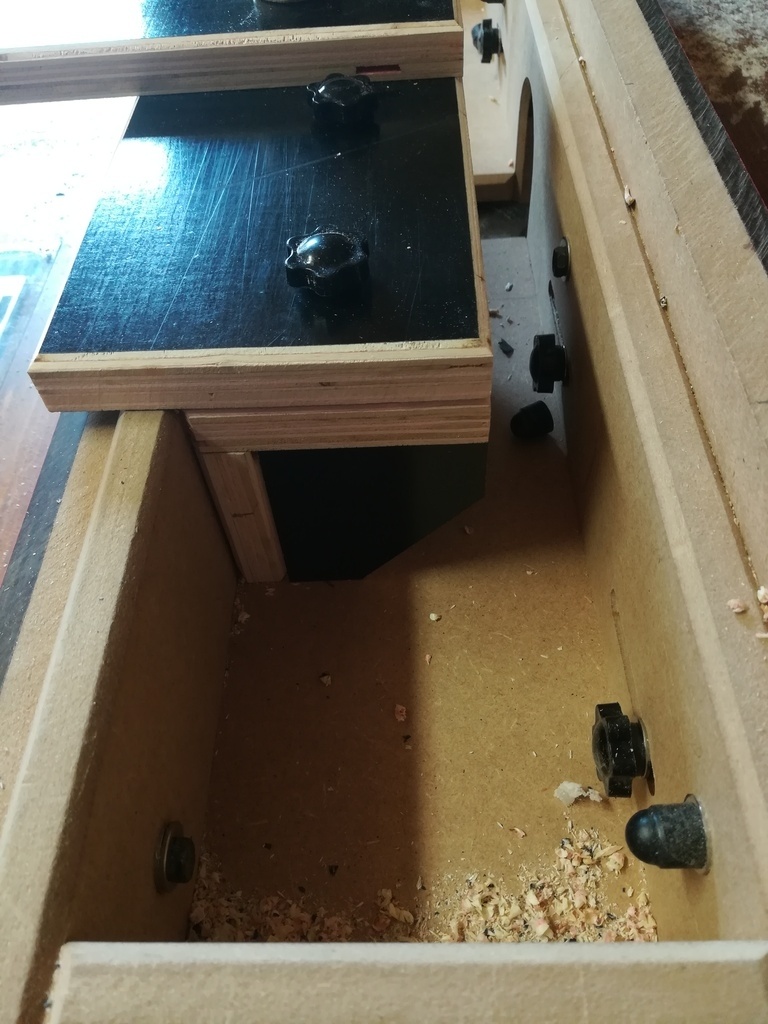

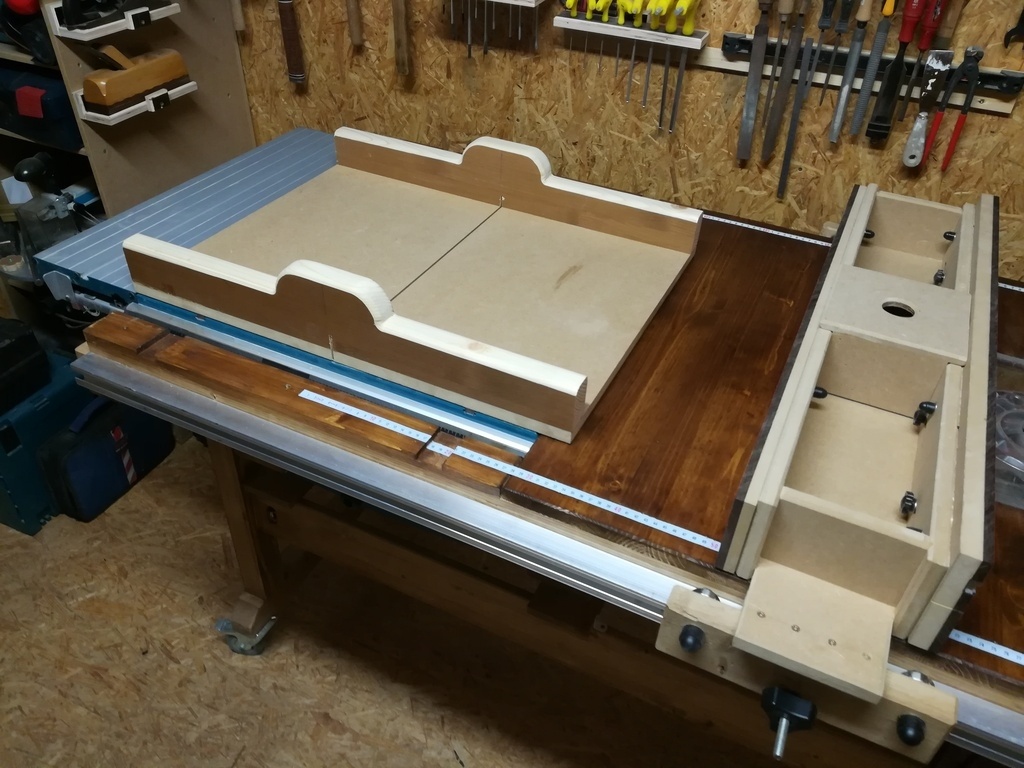

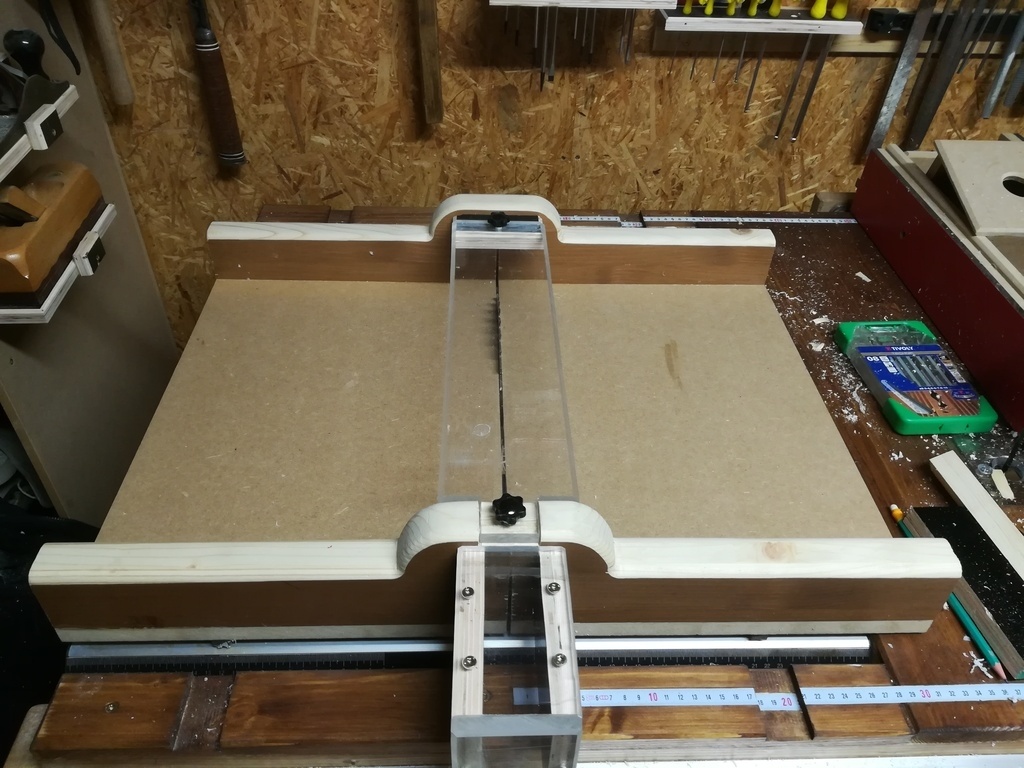

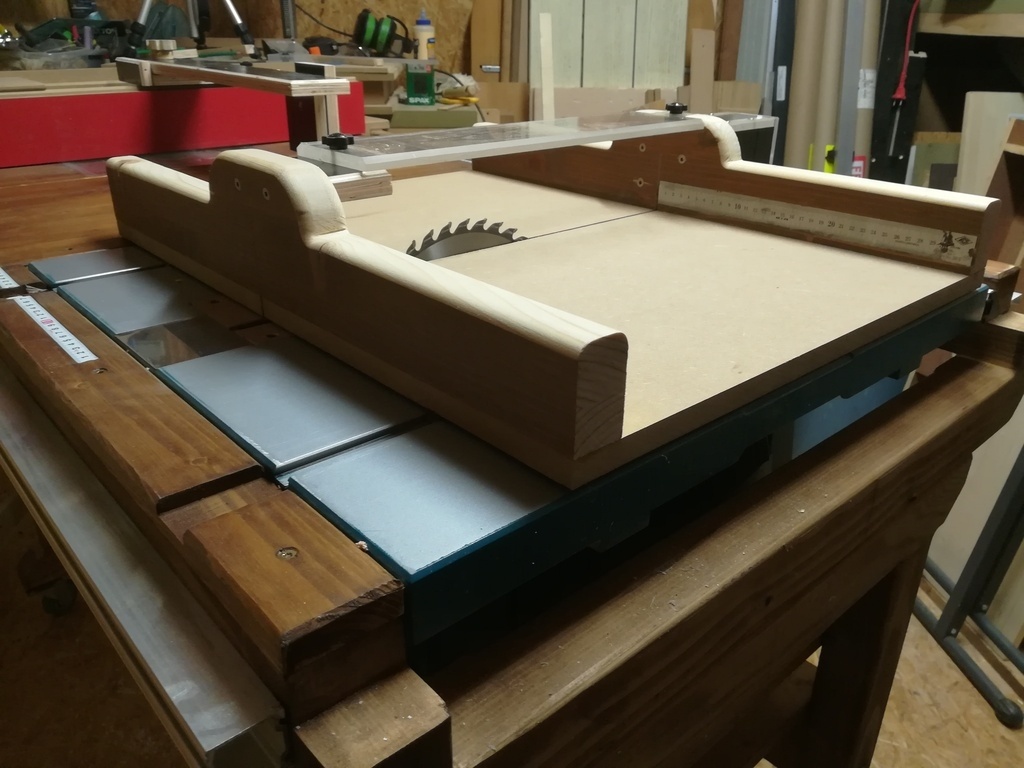

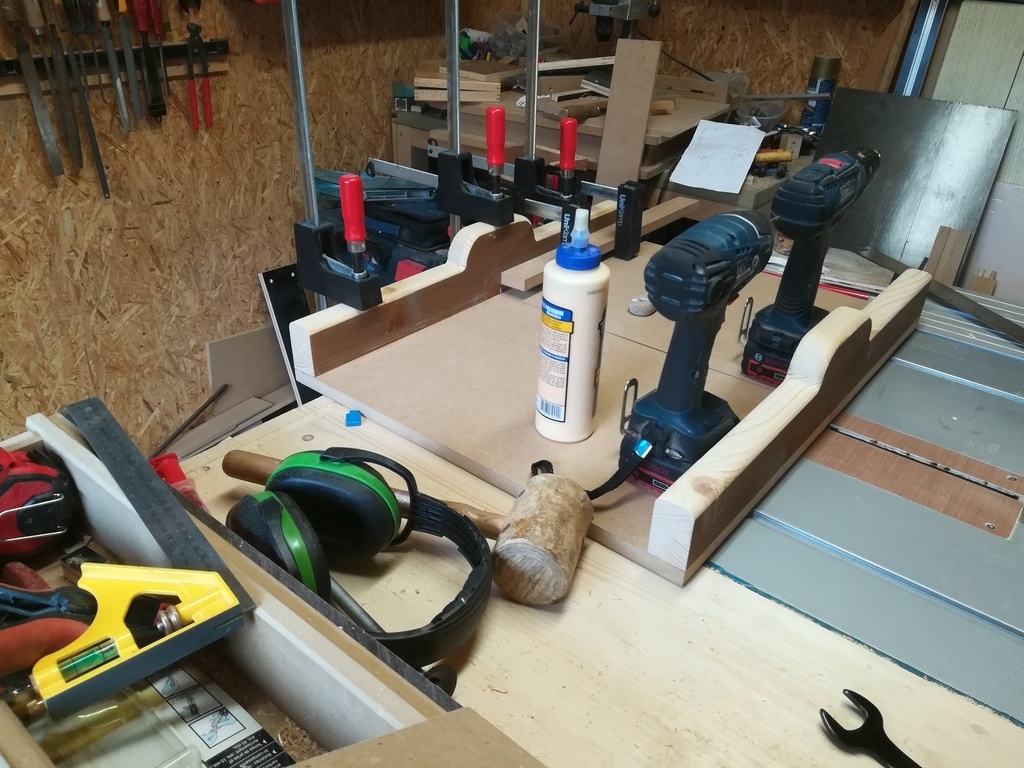

Fabrication du chariot ou traîneau de coupe, avec une protection pour mes doigts en plexiglas qui s’enlève facilement pour l'usinage en vertical.
-les deux coulisse sont réalisé en trespa la résine résiste mieux a l'usure des va et vient du chariot.
-Le plateau est en MDF et les guide en sapin
-j'ai collet un régler de 30 cm pour avoir une graduation à l'intérieur du chariot.

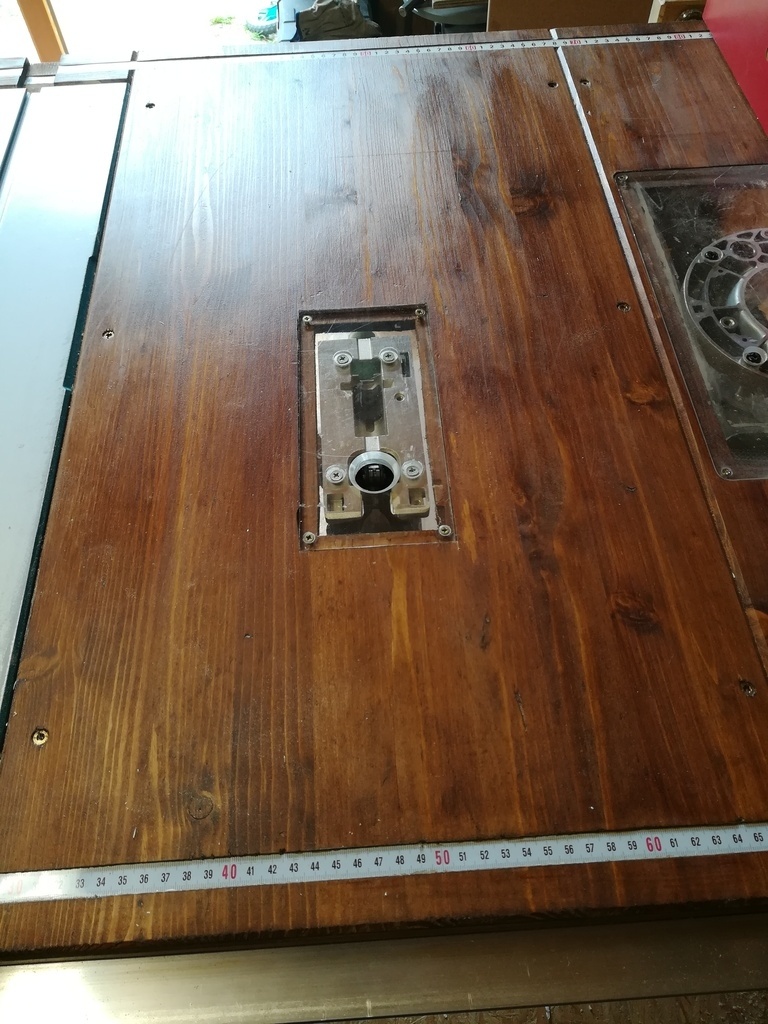

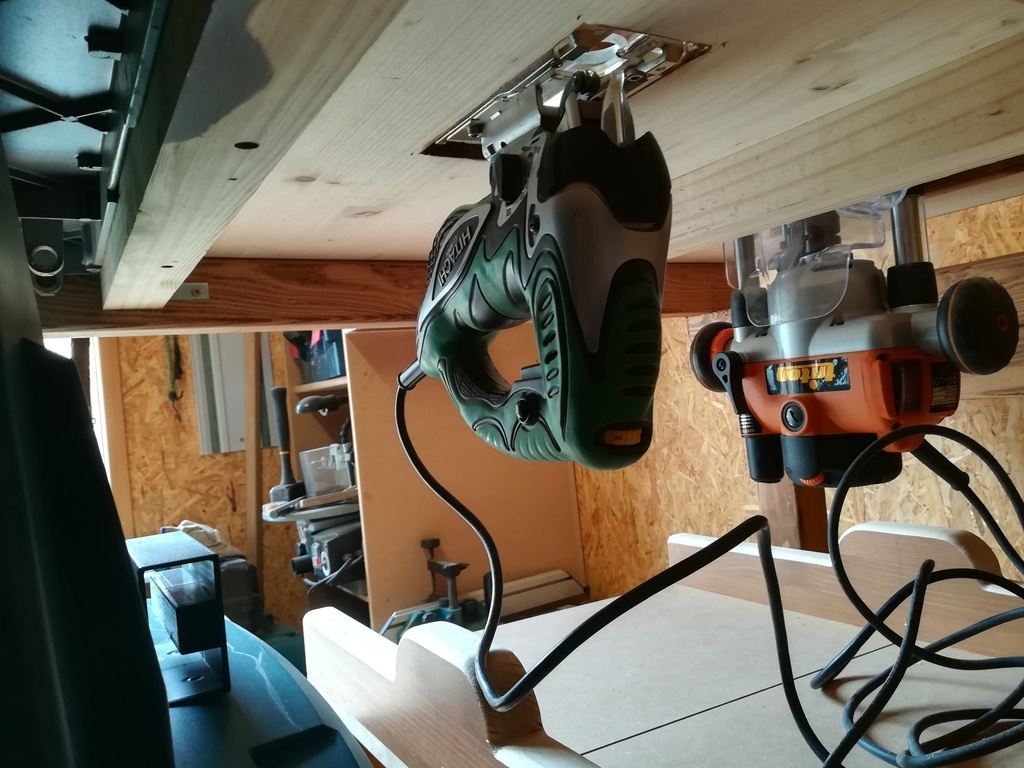

HITACHI - HIKOKI scie sauteuse 720 W - CJ110MV
-Insert en plexiglas de 10 mm
-guide de coupe en CP 18 mm film noir
-roulement pour le maintien de la lame à la verticale

Mis à jour

Discussions

L'atelier de Dimitri  a publié la création "Combiné Maison".
il y a 4 ans
HervéB

bonjour,
j'ai le même souci de manque de place, et réfléchi donc à une solution dans ce genre.
Quelles sont les dimensions de l'ensemble?
Est-ce que ta scie sauteuse est fixée en permanence?
Merci.
