Gabarit MFT en CP usiné à la CNC


Tout est dit dans le titre et grand merci à Seb et à mes collègues mécano.

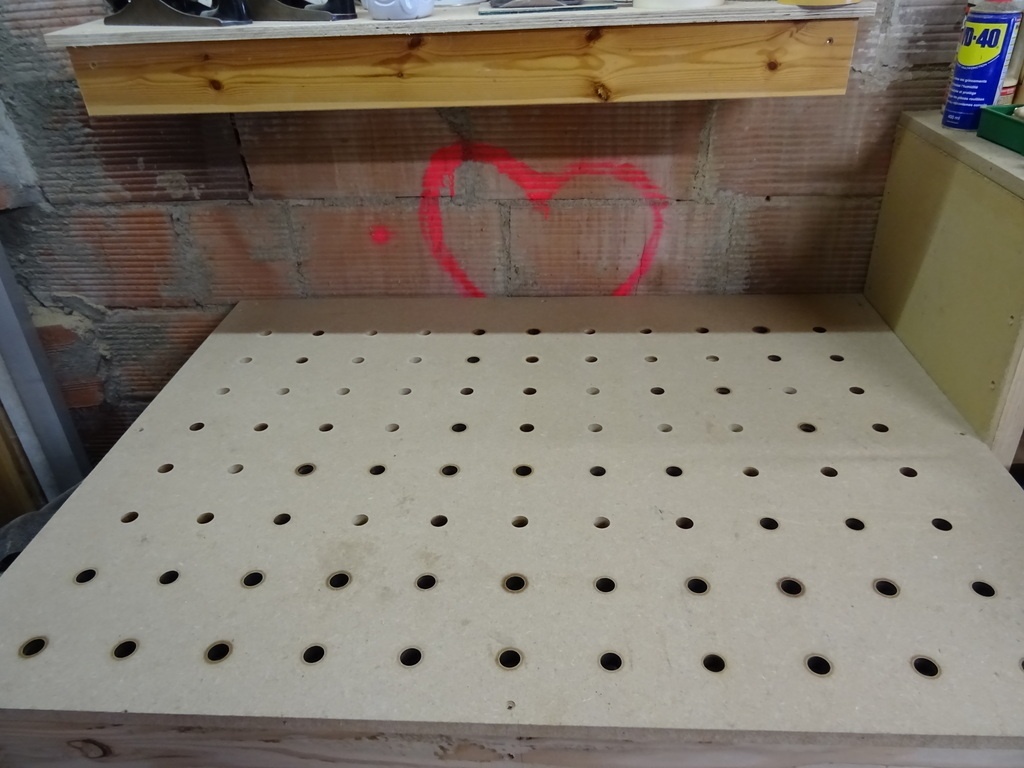

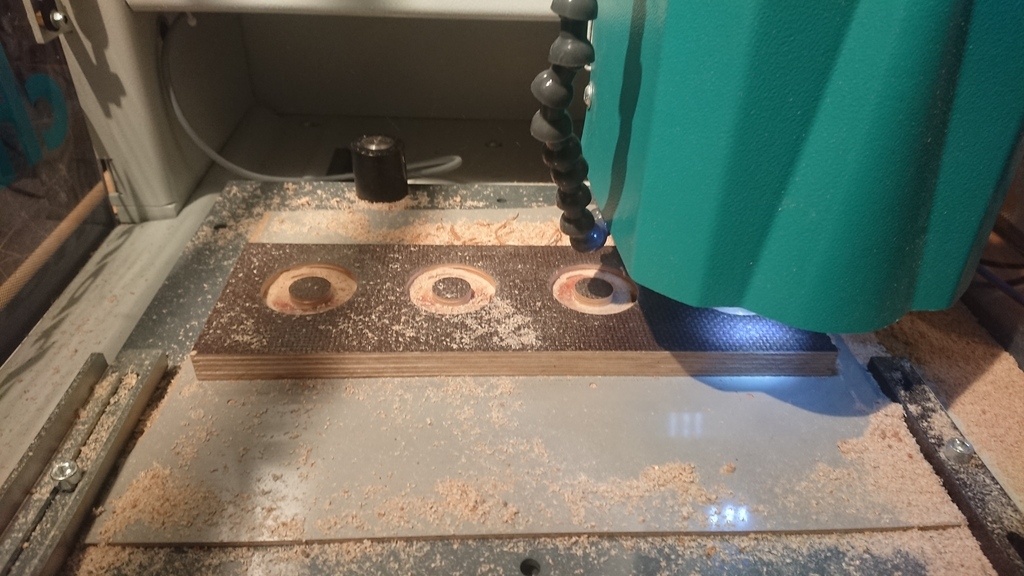

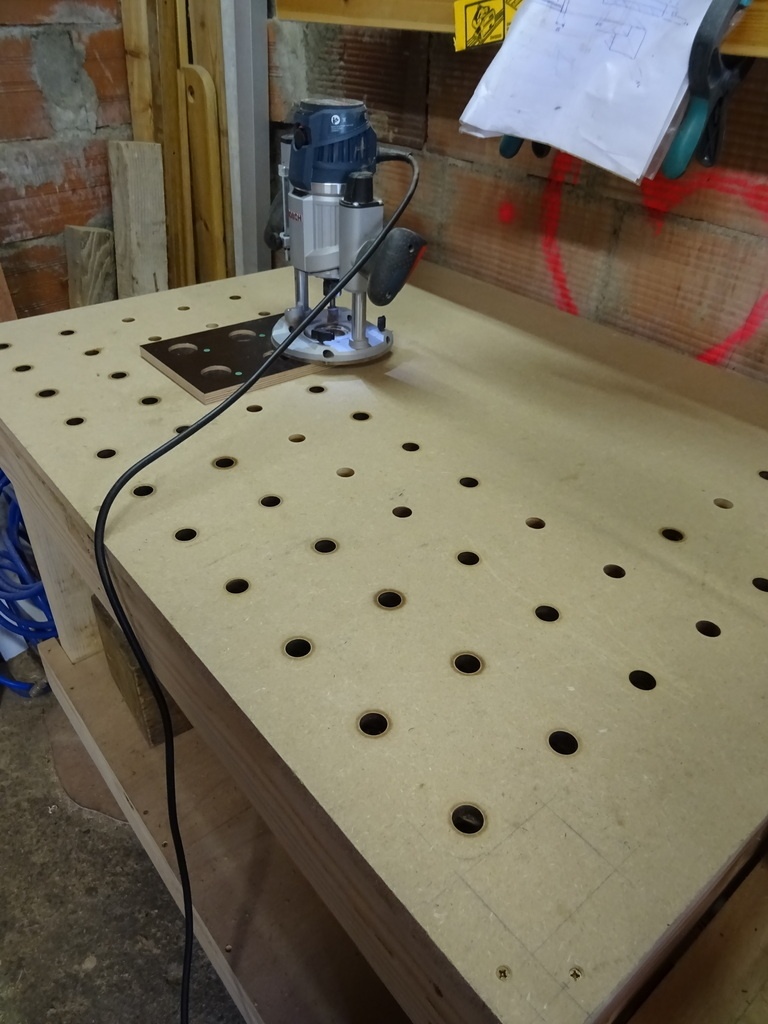

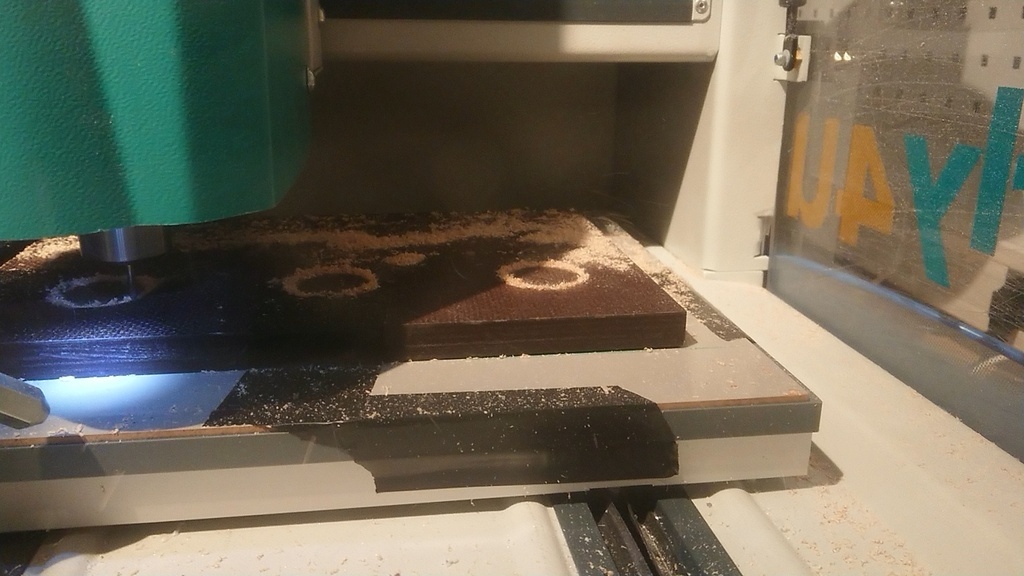

Ayant la chance d'avoir accès à une CNC j'ai réalisé un gabarit MFT ainsi que les pions associés pour usiner une table en mdf à l'atelier.
Mes collègues m'ont dit tu n'as jamais fais un assemblage si bien ajusté.... c'était pas faux!

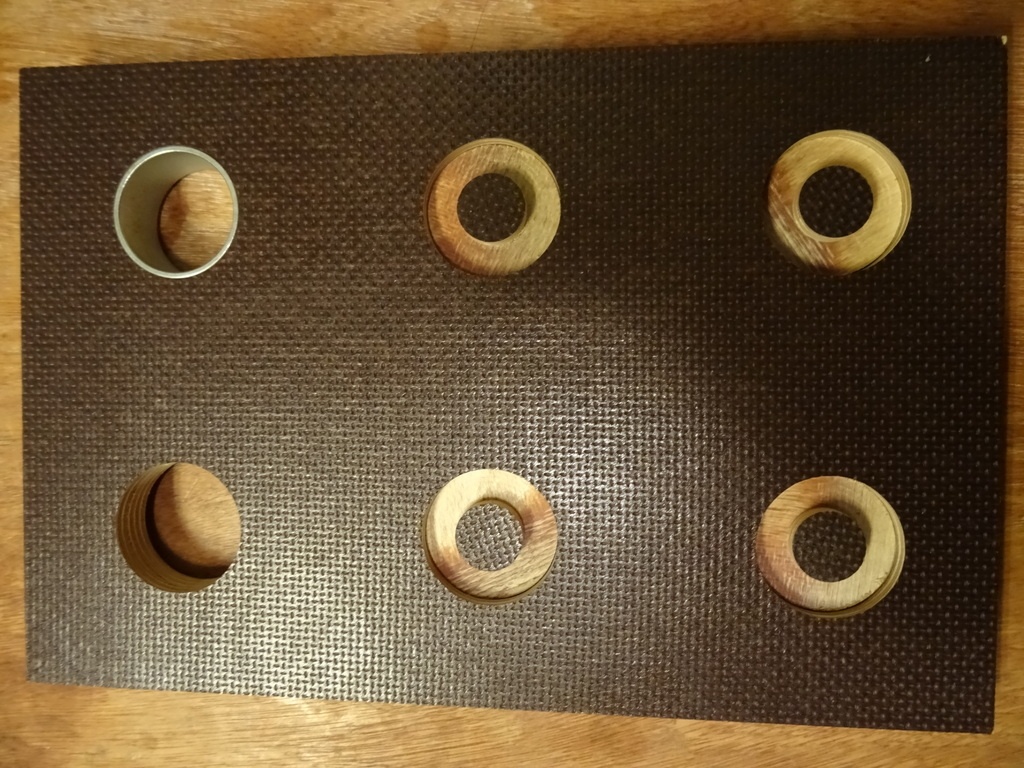

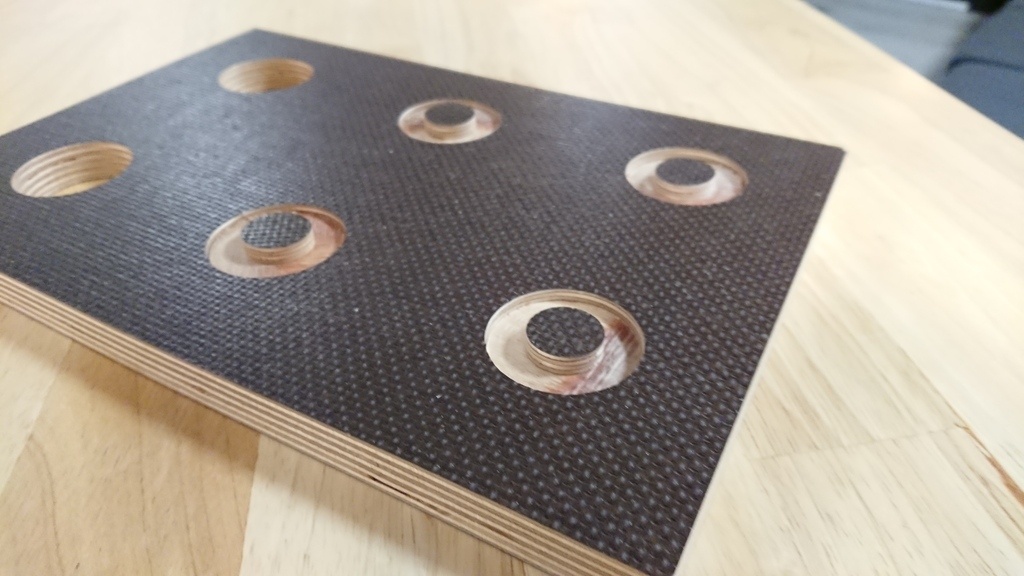

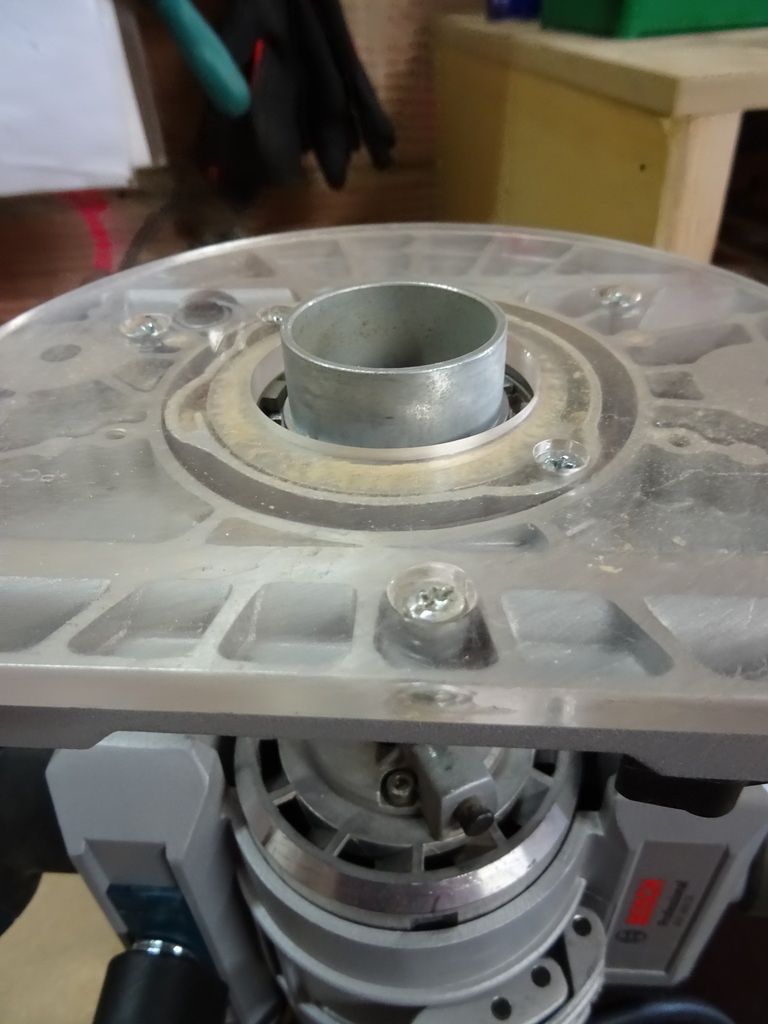

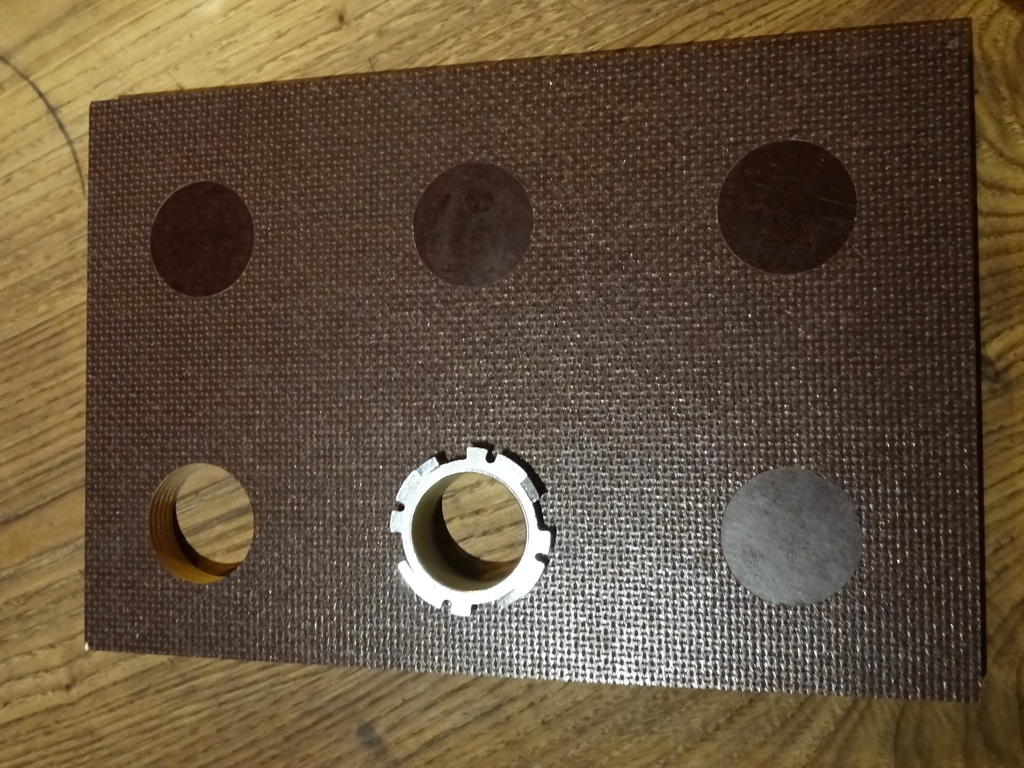

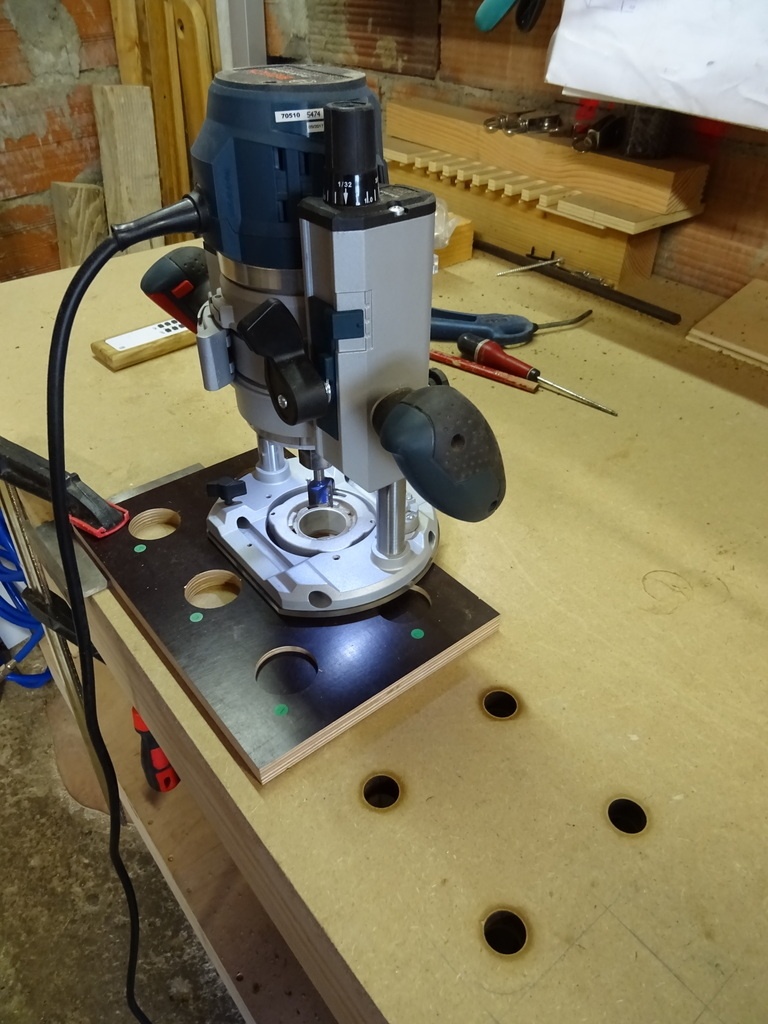

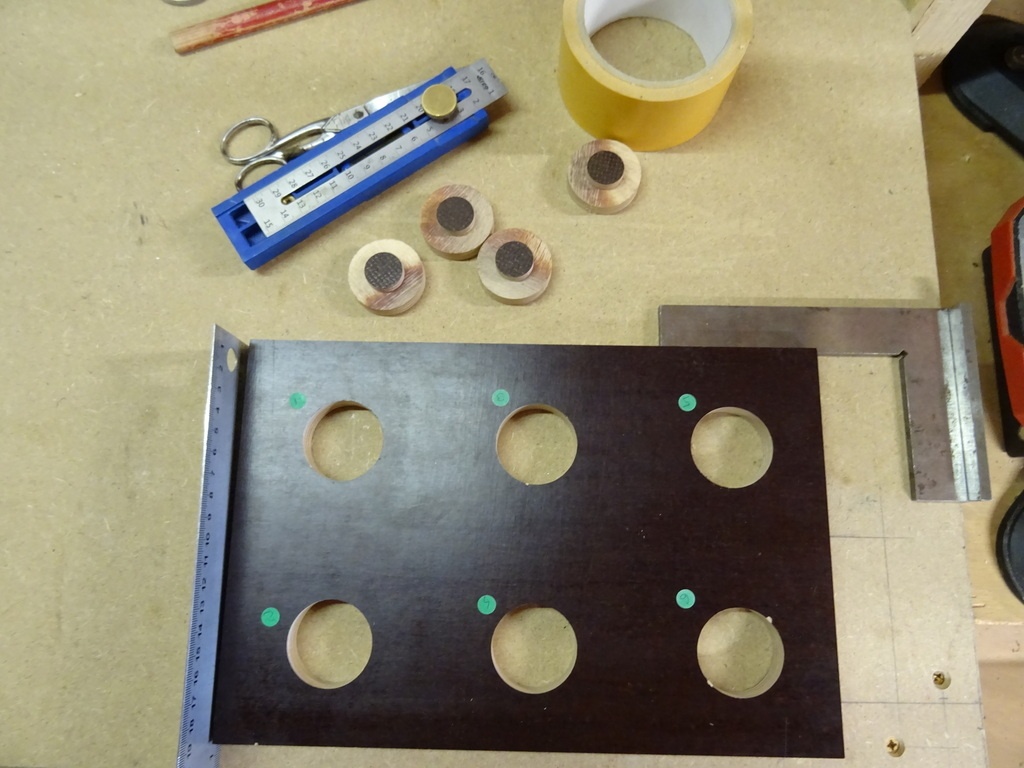

Le gabarit est en CP boulot filmé avec une face anti dérapant, les pions sont ajustés glissant H7/G6 et de même pour la bague de copiage de la défonceuse.

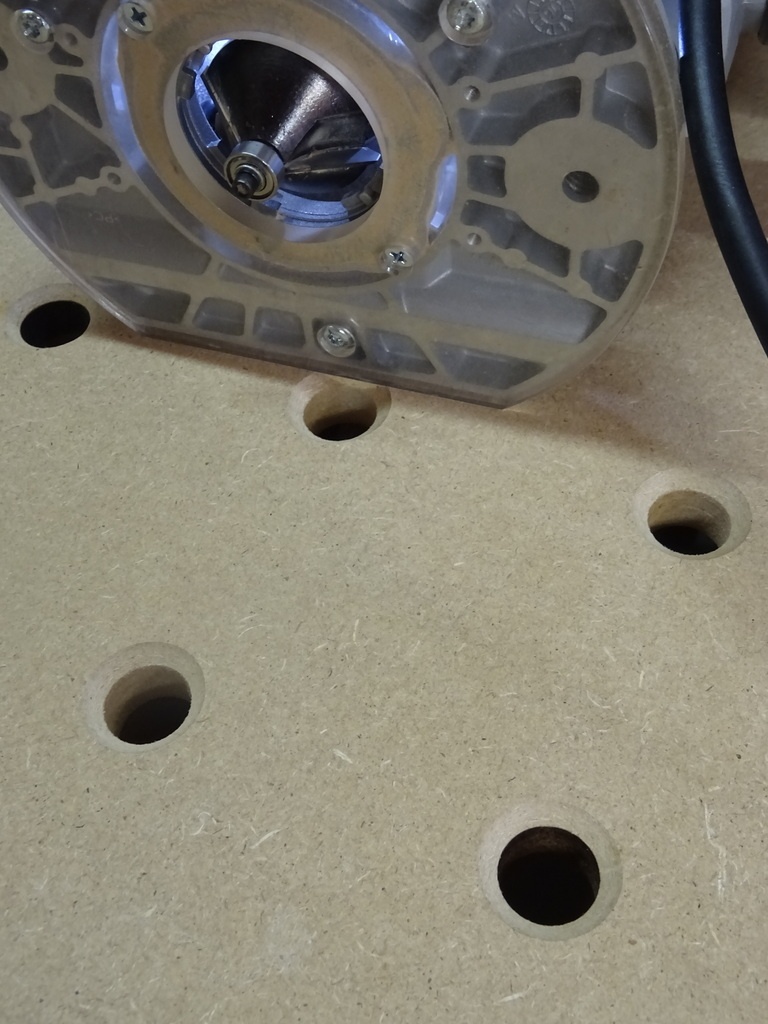

Le résultat hors mis la fraise de 20 qui n'était pas très adaptée, est vraiment parfait en terme de géométrie.
portez vous bien @ +

PS/ Ma défonceuse ne permet pas de plonger totalement quand l'adaptateur d'aspiration est monté dessus, soit j'ai pas compris un truc ou soit c'est vraiment nul...
