Bonjour,
petit travail de ce matin.

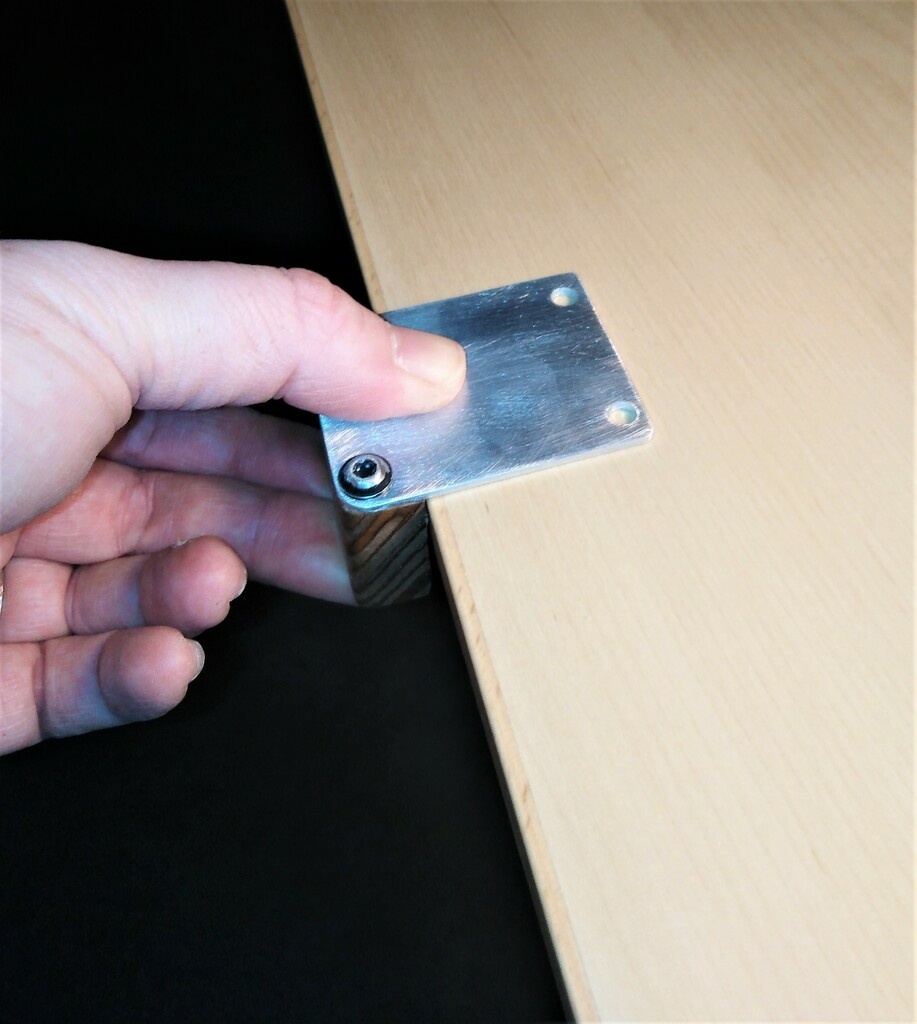

En prévision de perçages pour mettre des étagères réglables sur différents niveaux j'ai voulu me faire un petit gabarit reprenant les normes du système 32.

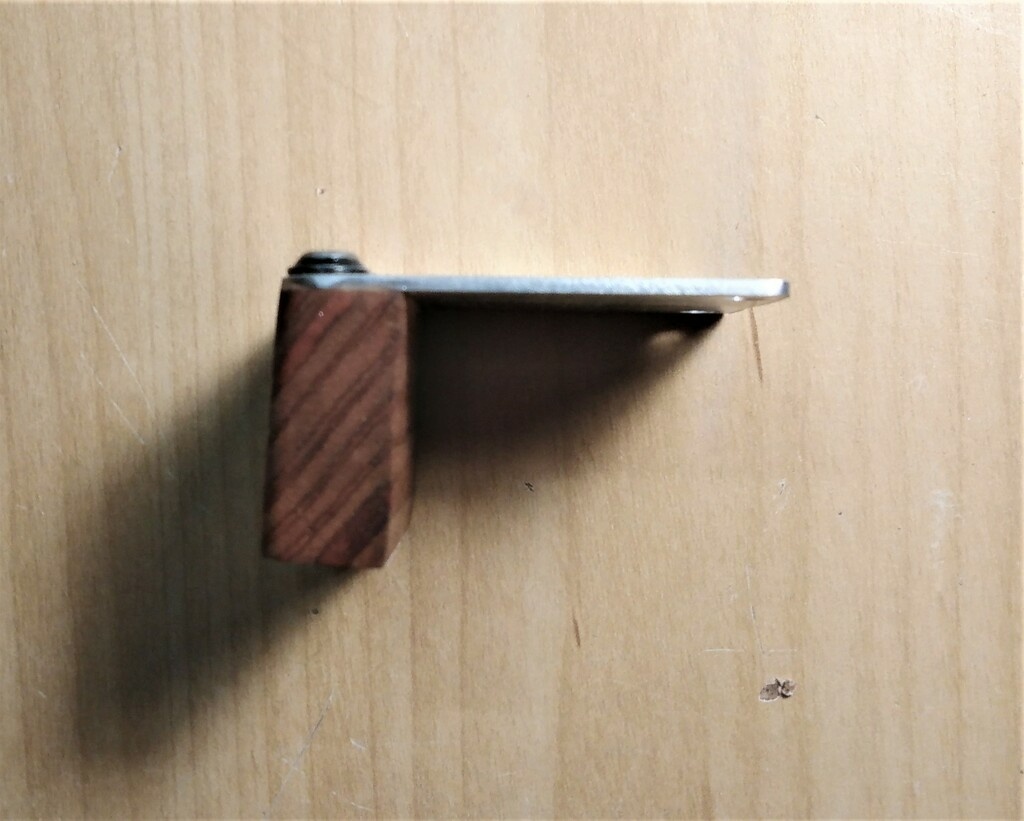

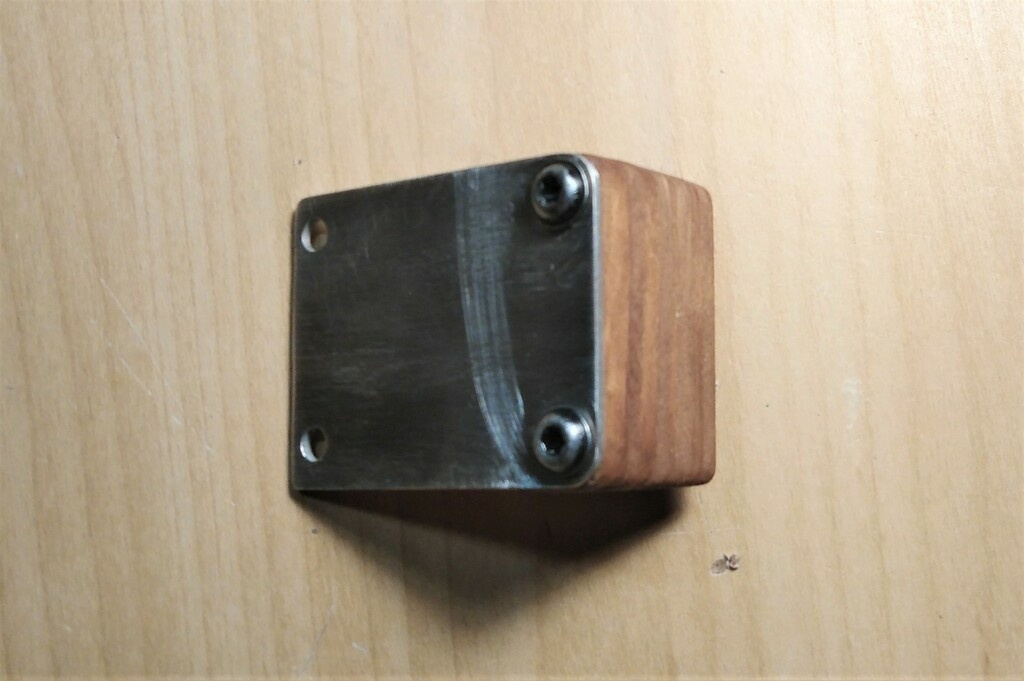

Une petite plaque d'alu et une chute plus tard voici la bricole.
Comme pour mon trusquin (et le reste des outils que je fabriquerai) finition brou de noix et baume cire d'abeille + huile d'olive.
Licence
Autres créations de
Dil Gaya
Voir aussi
Discussions
Bonsoir
Quelle est cette norme système 32?
Bonsoir,
c'est une norme qui définie les positions, diamètres et espacement des trous pour les fixations d'étagères, charnières etc cela permet d'uniformiser les pièces de quincailleries avec le même entraxe.
Pour mon gabarit les trous sont de diamètre 5 mm
L'axe des trous est situé à 37 mm du bord d'appui du gabarit et distant l'un de l'autre de 32 mm.

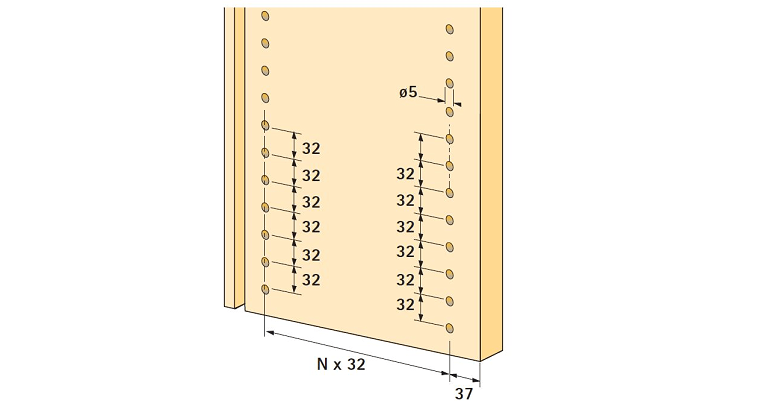

L'image jointe t'éclairera peut-être un peu plus.
Dil.
P.S. : Voici un lien où j'ai trouver mes infos : Système 32
Bonne idée, ça pourrait me servir prochainement. Je te pique le système.
