Petite équerre et gabarits de traçage des queues d'aronde en buis et métal

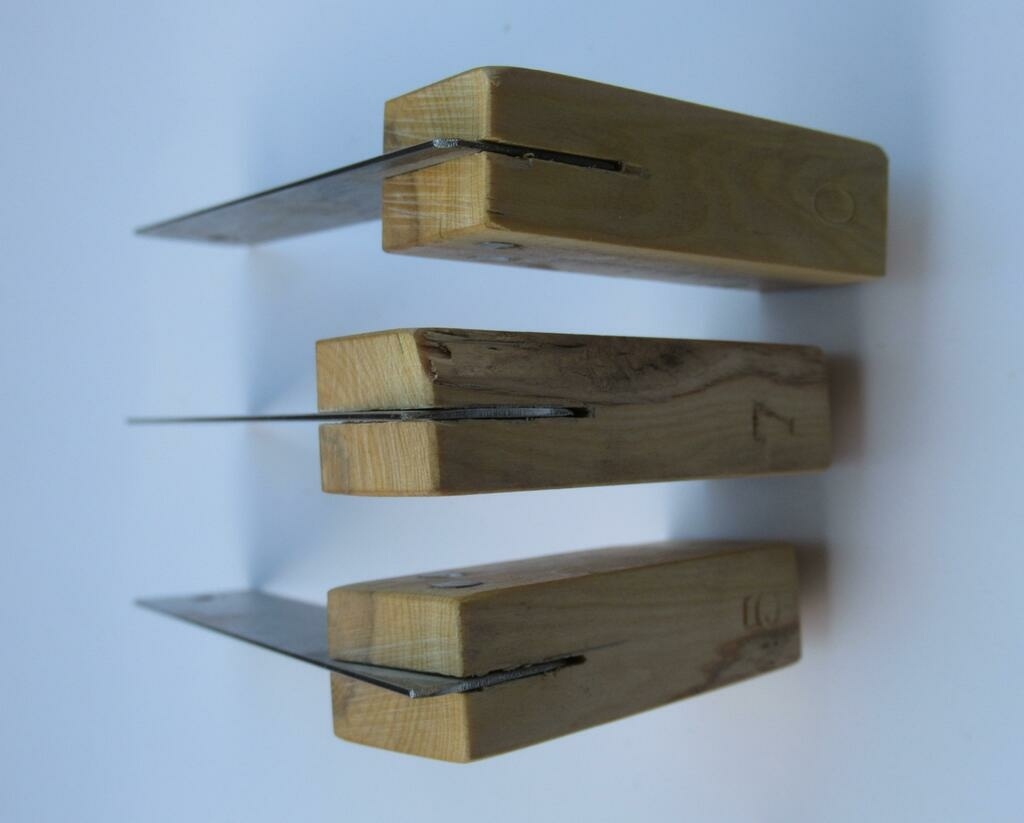

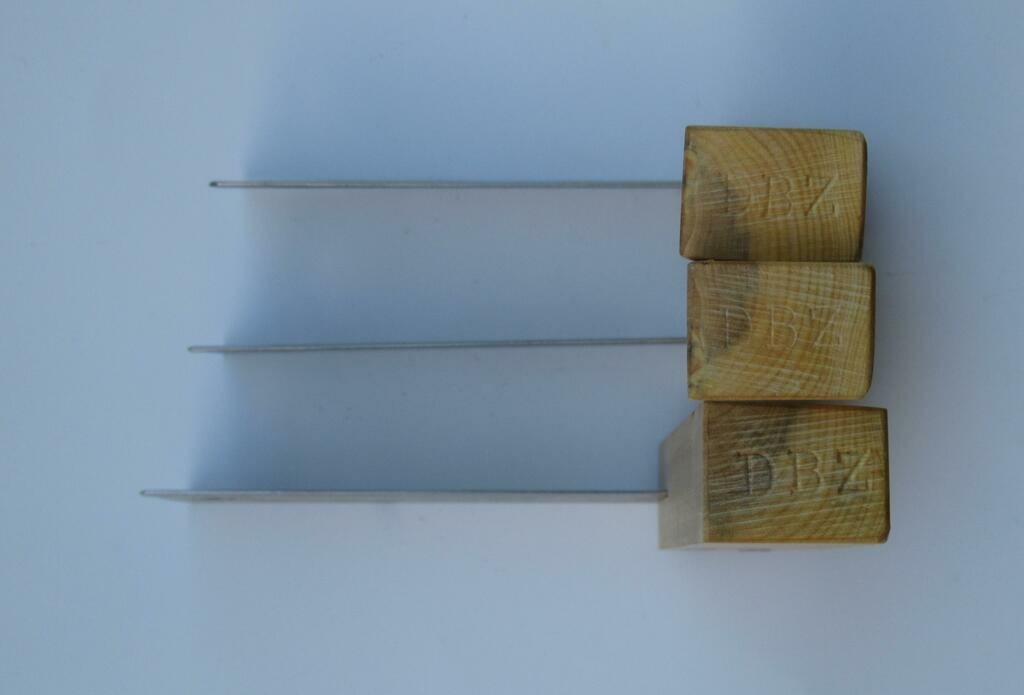

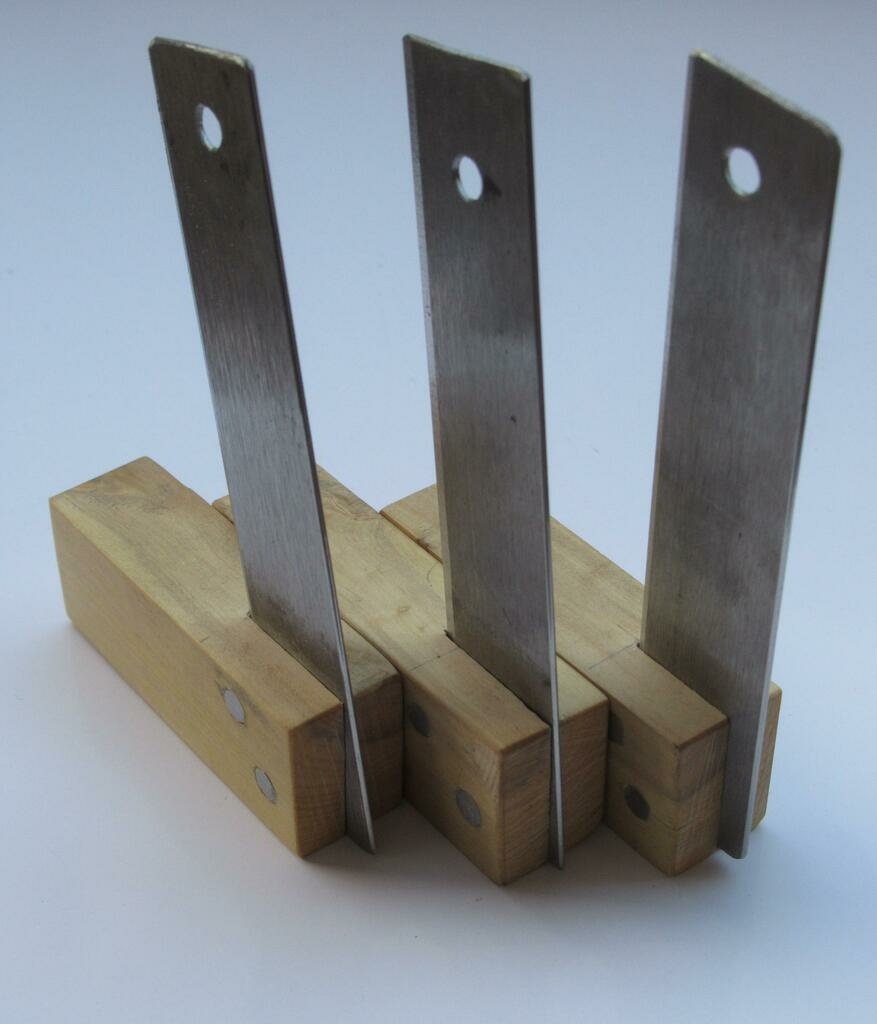

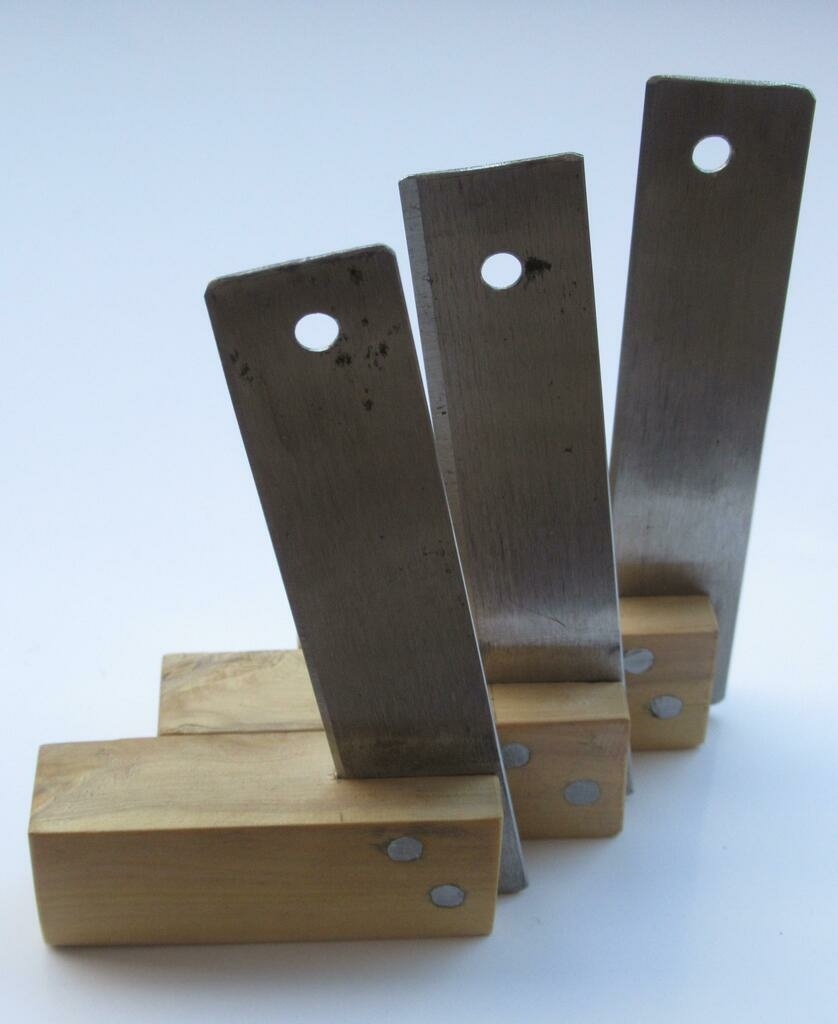

Confection de trois petits outils de traçage:

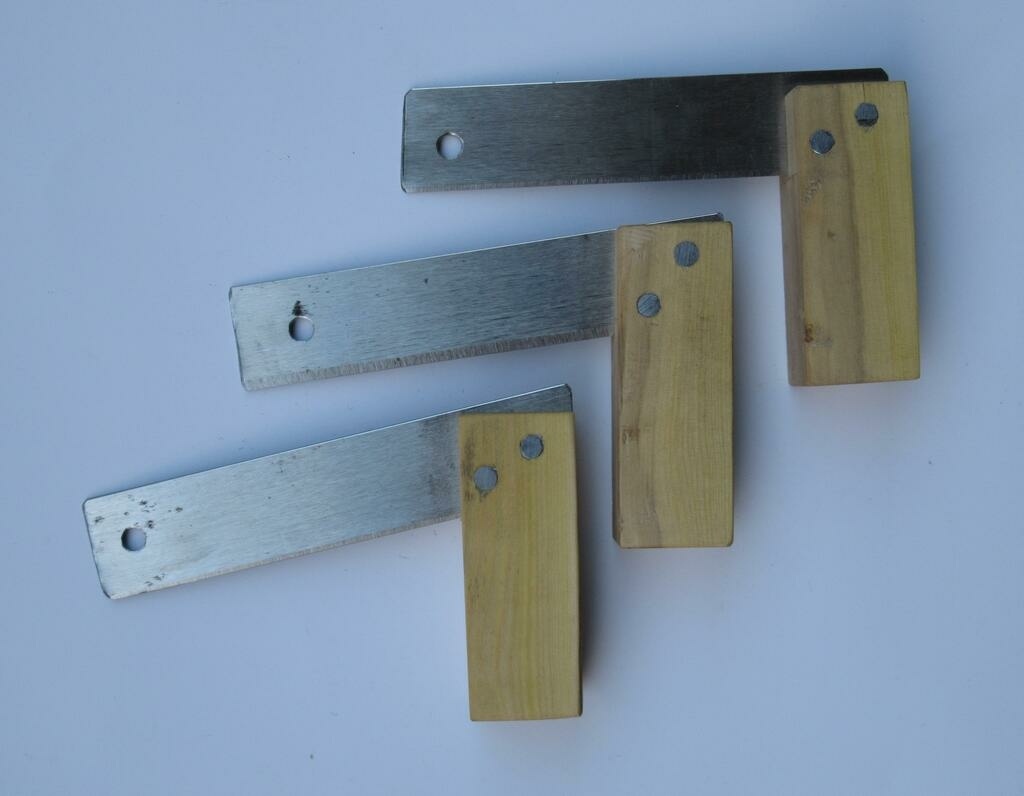

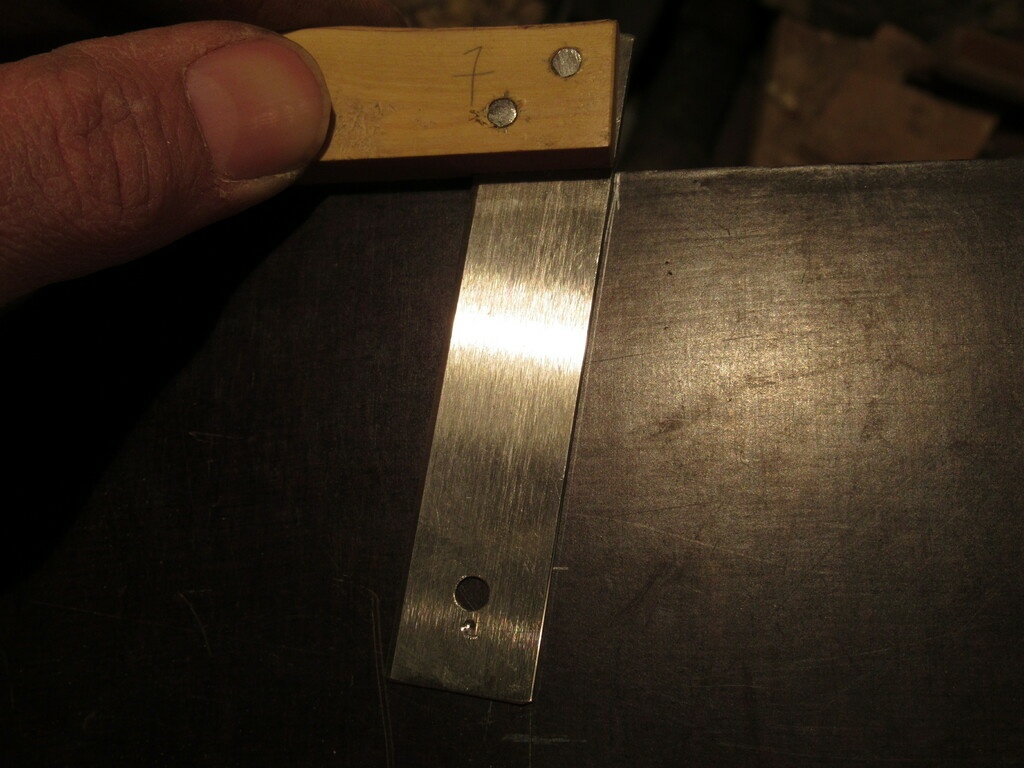

  1. une équerre à 90°;

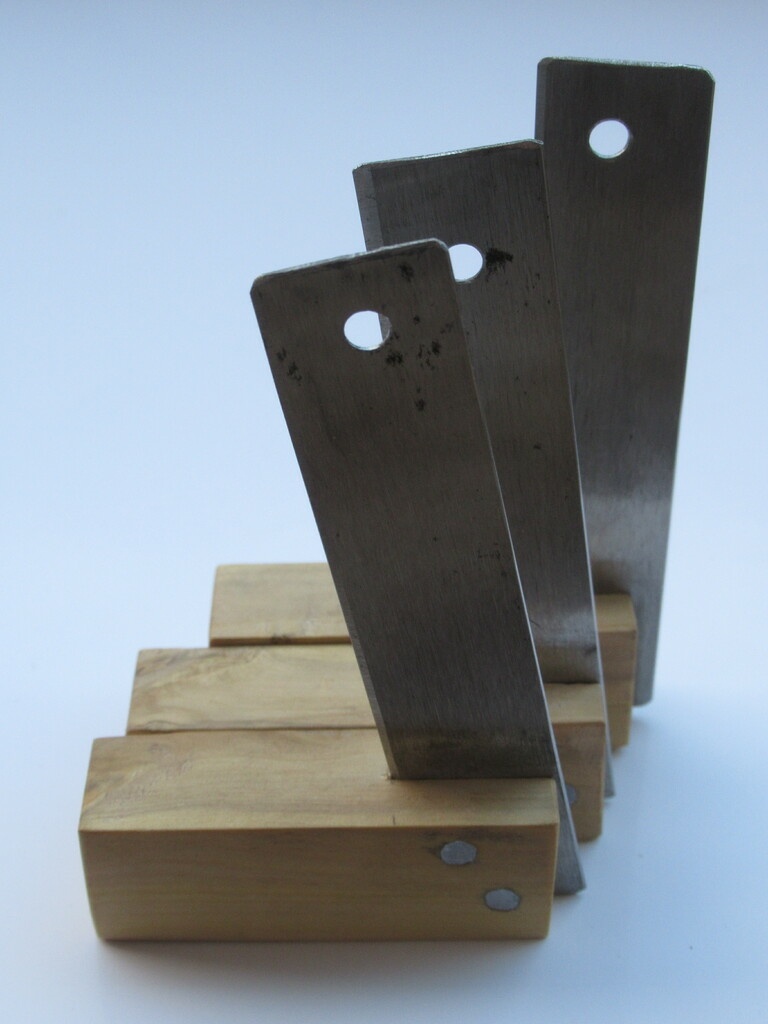

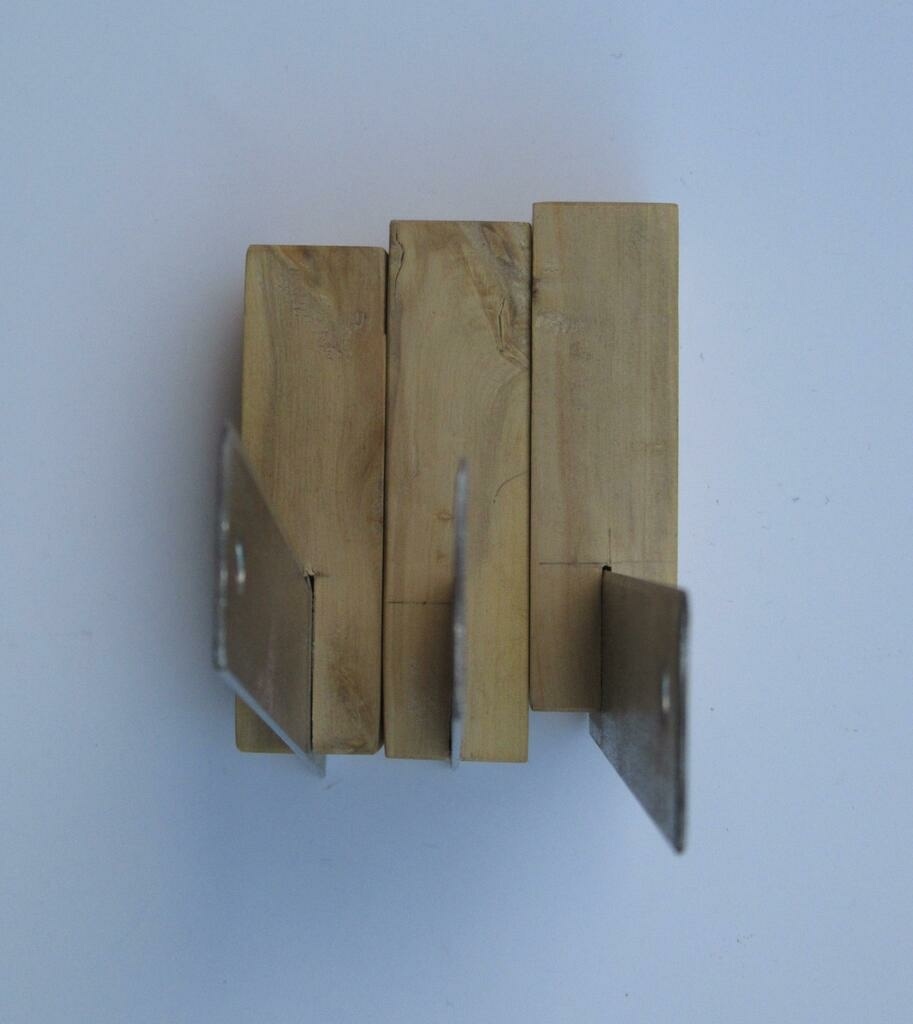

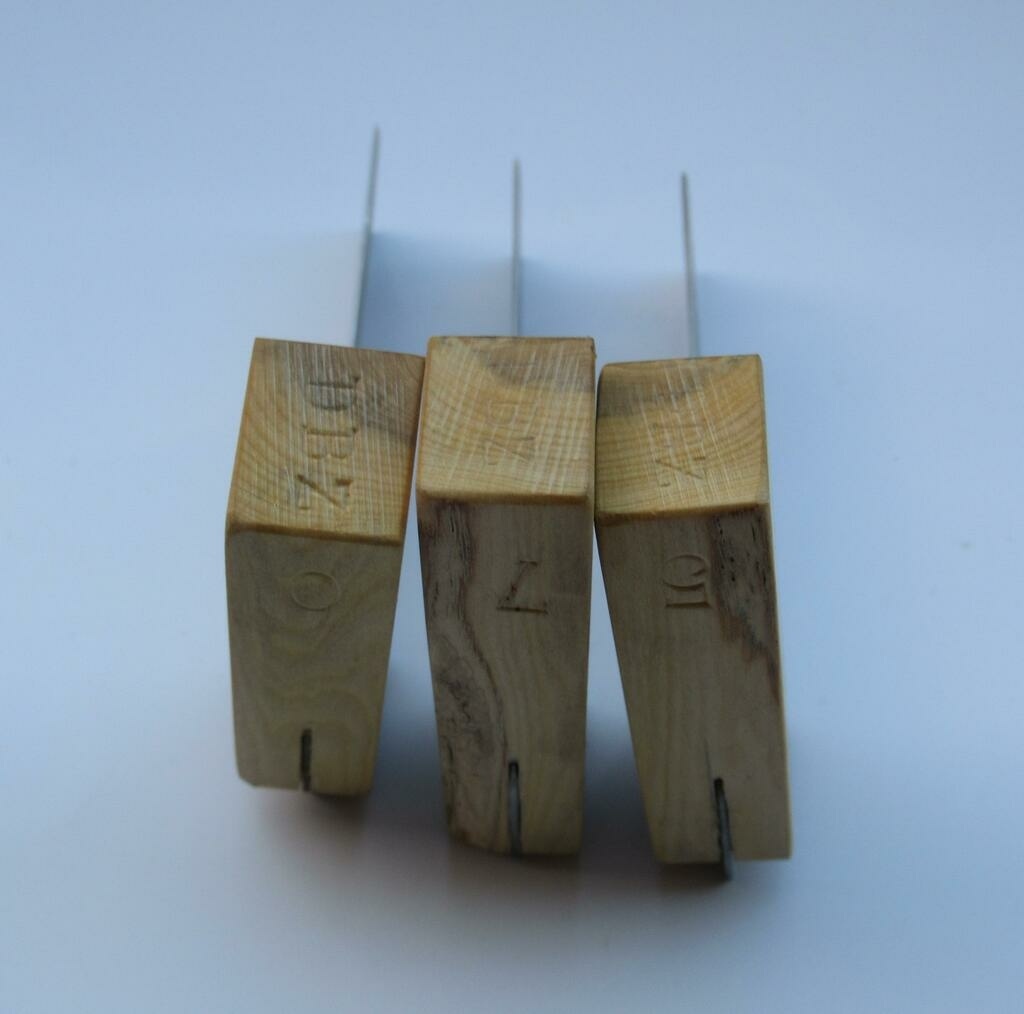

  2. deux gabarits pour tracer les queues d'aronde.

Base 50mm, hauteur 85mm, environ.

Utilisation d'une lame de scie à ruban pour textile sans dents (récupération).
Il a fallu arrondir le bord biseauté (car tranchant) tout en veillant à conserver le parallélisme entre les deux arêtes (très important pour l'équerre).

Choix des angles

Pour les gabarits de traçage des queues d'aronde, j'ai un peu cherché quels étaient les angles pratiqué/conseillés. J'ai ouvert plein de livres, de pages internet. La conclusion, c'est qu'on trouve tous les angles entre 1:4 et 1:8, en passant par 75° ou 78°. Bref, ça n'a visiblement pas tellement d'importance autre qu'esthétique.

Bref, souvent on trouve un angle pour les bois tendres et un angle plus ouvert pour les bois durs.
J'ai choisi 1:5 et 1:7.

Fixation de la lame

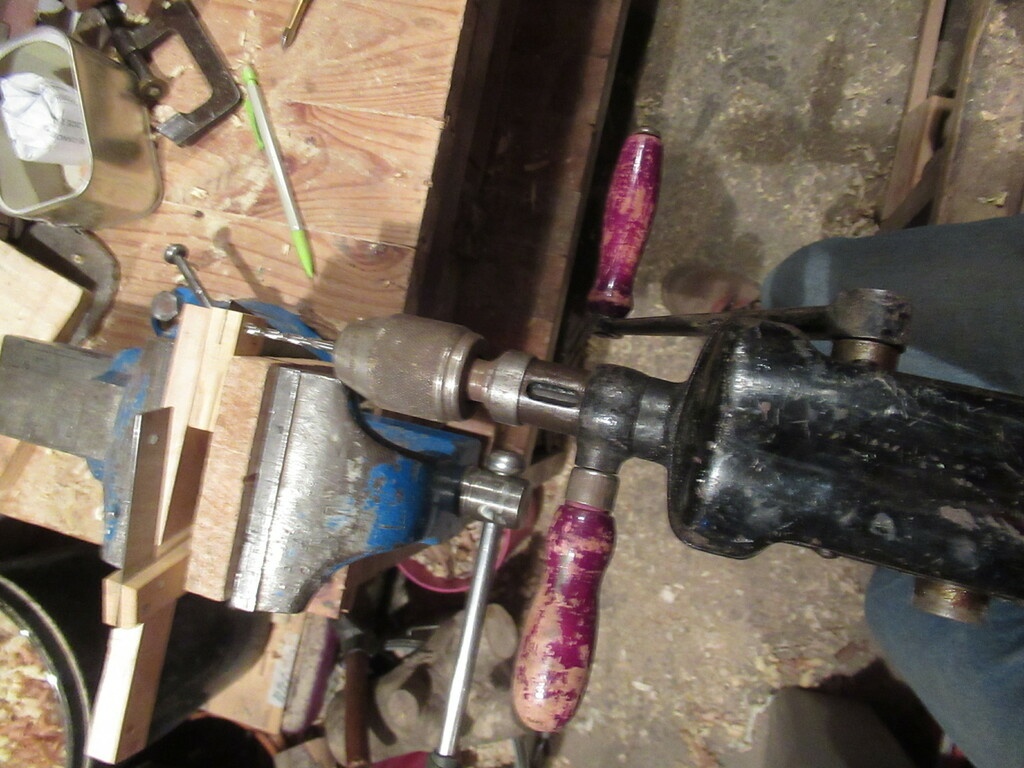

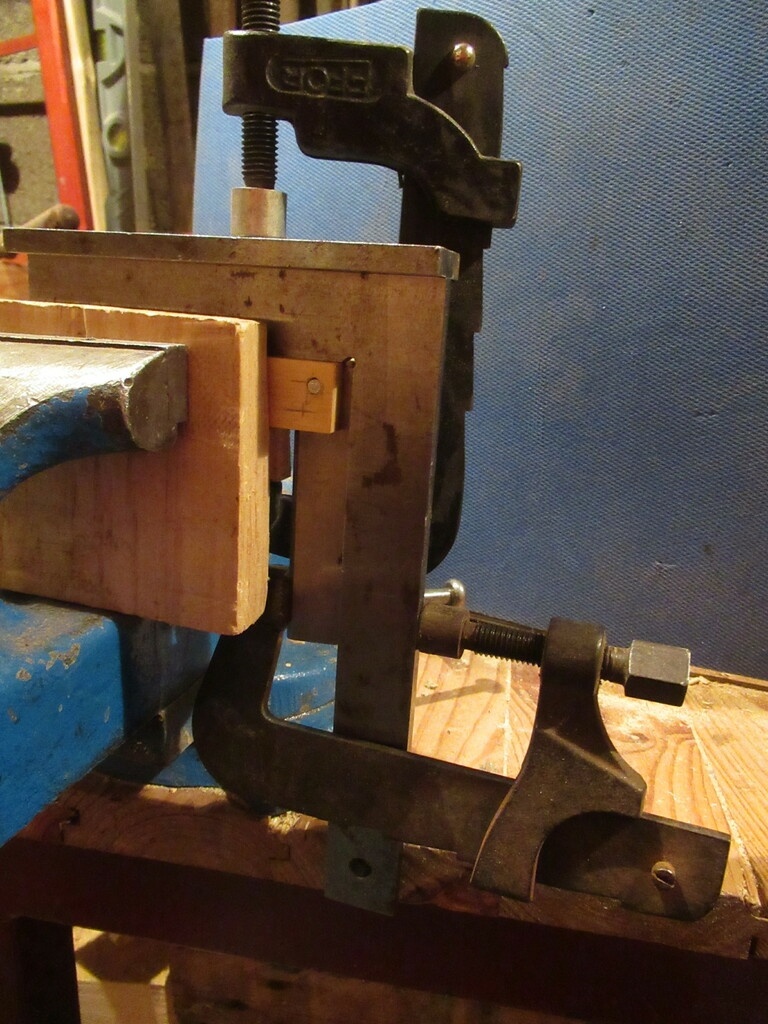

Fixation à l'aide de deux axes en acier (ronds de diamètre 4mm) après perçage du tout à 4mm.
Ensuite, j'ai légèrement martelé les rivets pour qu'il ne bougent pas (même si là il n'y avait pas de jeu).

Nota: je n'ai pas utilisé de tige fileté ou de vis pour fixer les lames car il y aurait eu un jeu entre la zone filetée et le trou dans la lame et une zone de contact très restreinte du fait des filets.

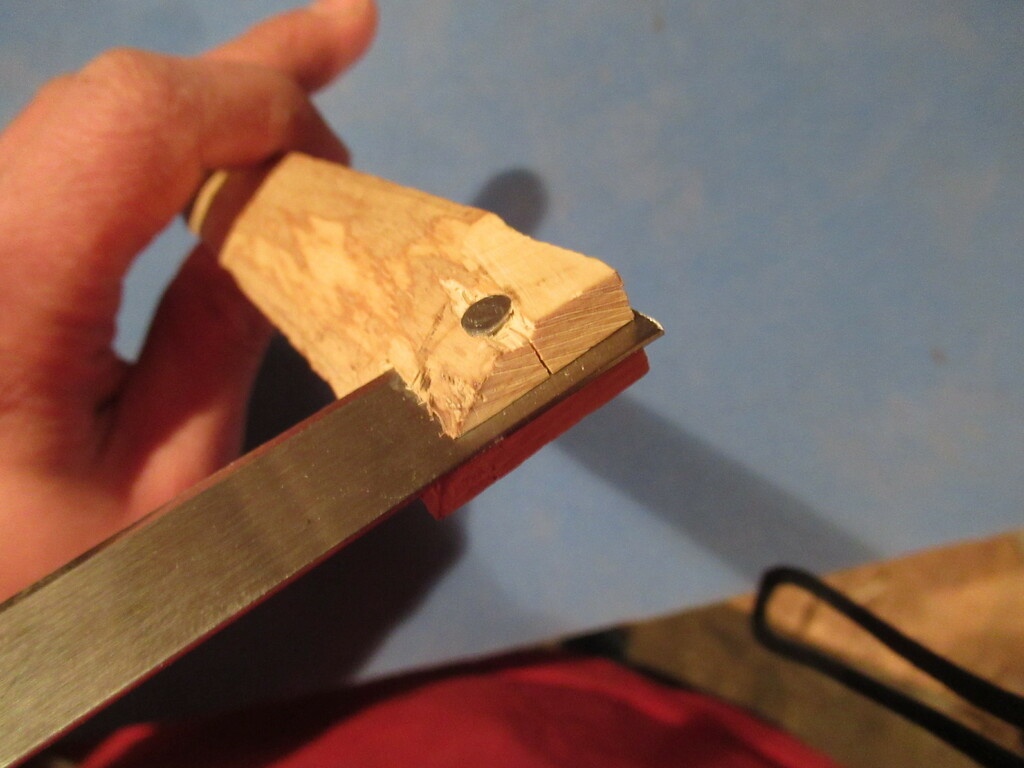

Bon, ce qui devait arriver arriva, j'ai trop martelé un des rivets, le bois à fendu sur l'équerrre 😱😨
Bon, pas trop grave, la fente est légère.

Respect de l'angle souhaité

J'ai commencé par les gabarits, car une déviation de l'angle n'a pas d'importance. J'ai ainsi pu constaté sur les gabarits que j'arrivais à fixer la lame avec l'angle souhaité.

Enfin, avant de percer le deuxième trou, il est important de mettre le rivet dans le premier trou percé, pour empêcher la lame de bouger et surtout respecter l'entraxe.


Discussions

dneis  a publié la création "Petite équerre et gabarits de traçage des queues d'aronde en buis et métal".
il y a 4 ans
dependancesbois
( Modifié )

Joli petit trio !

dneis
( Modifié )

Merci. Ça faisait un moment que je voulais faire une équerre de menuisier.
Mais j'avais deux problèmes:

  1. trouver une lame correcte (acier de bonne qualité avec une limite élastique correcte) et dont les deux bords sont parallèles;
  2. la fixation de la lame sur la base en bois.

Faire une petite équerre m'a permis de résoudre le pb n°1, car pas besoin de retailler la lame en largeur.
Car j'ai bien essayé de faire découper des lames de scie à la cisaille mécanique au boulot, mais impossible d'obtenir un bord droit.

J'ai l'impression que le traitement thermique des lames de scie fait que c'est plein de contraintes résiduelles qui sont libérées à la découpe. Du coup, ça se cintre... Ou alors la tôle bouge lors de la découpe, mais là j'ai un doute, c'est censé couper droit.

Et j'avais pas envie de reprendre les deux bords à la lime (rectitude et parallélisme à assurer).

Albert Kloster
( Modifié )

Ah ! Ces morceaux de buis et ces pièces de lame de scie à ruban... ça me rappelle queleque chose 😉
Une jolie réalisation dneis, en plus bien utile. Bravo 👍

dneis

J'ai pas mal de buis en stock.
J'aime bien ce morceau avec le coeur qui est un peu gris.
(ce n'est pas exactement la même lame que je t'ai envoyée, celle ci est plus étroite, mais c'est le même genre)
