Le projet:

Ce projet est né lors de mon Bac Pro TCB, le lycée mettait les apprentis en relation avec des clients potentiels pour réaliser des petits ouvrages a petits prix ( sans payer la main d'oeuvre ).
J'ai donc réalisé ce poulailler, les attentes de la cliente étaient:

Poulailler s'inspirant de Cartoon
Pans de toits et faîtage arrondis
Abris pour cochon-dinde
"tiroir à crottes"
Pondoirs
Accessibilité

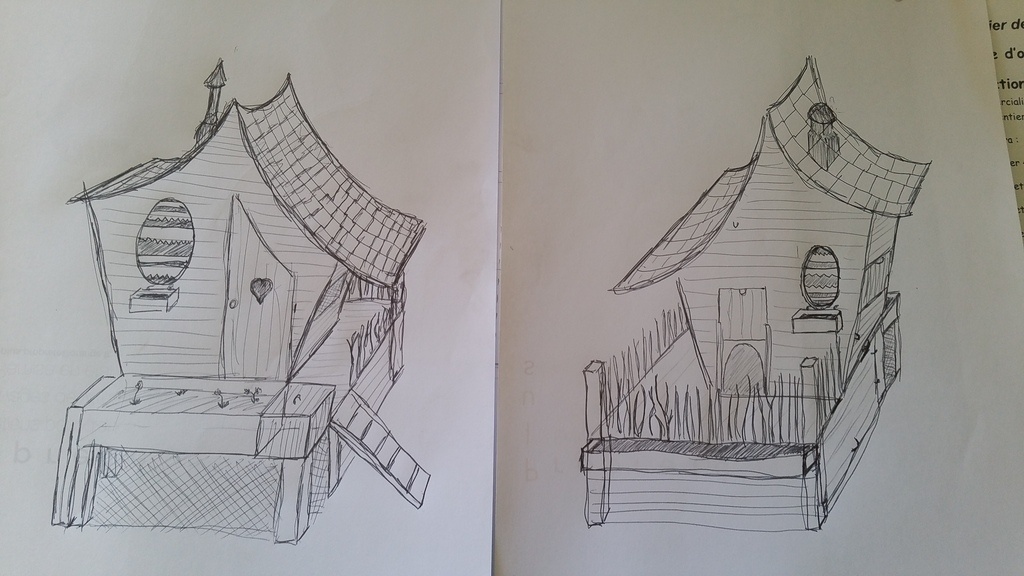

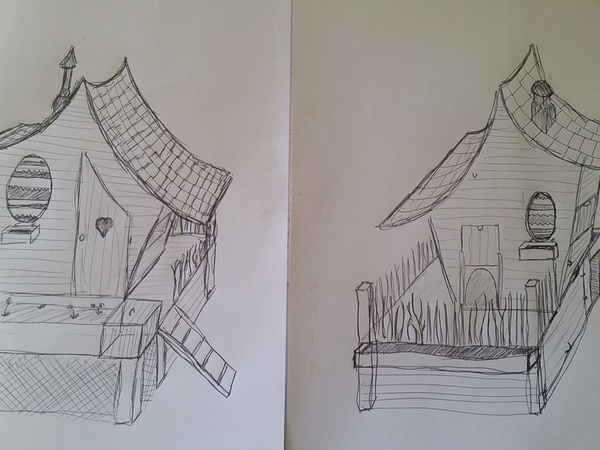

De là j'ai pu mettre au point mon premier croquis du poulailler.

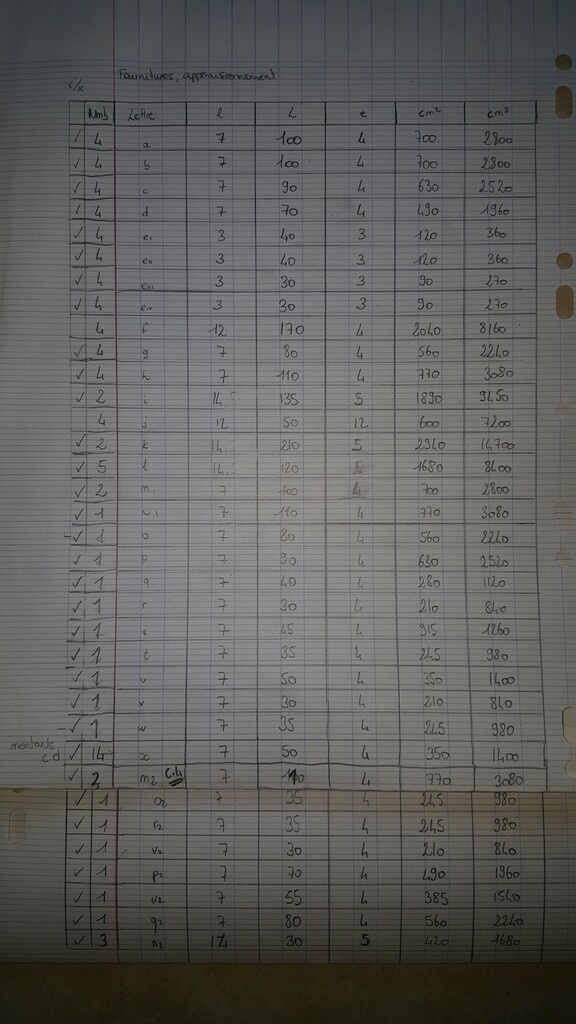

Le Plan et la feuille de débit:

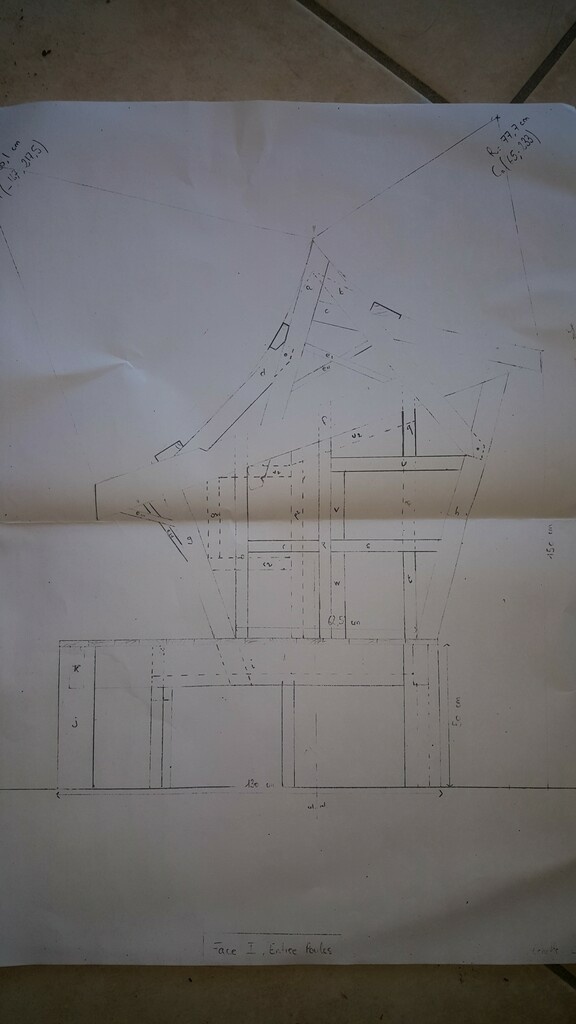

Après que la cliente ai validé le croquis j'ai du faire le plan. Cette étape a été la plus complexe car il a fallu anticiper toutes les fonctionnalités et les attentes de la cliente ( portes, accès, fenêtres, pondoir...). La feuille de débit a été mise au point après cette étape.

Les documents ci-dessous sont erronés car aux vues des réalités de chantier ( budget, matériel disponible) j'ai du apporter de nombreuses notifications au plan et feuille de débit d'origine.

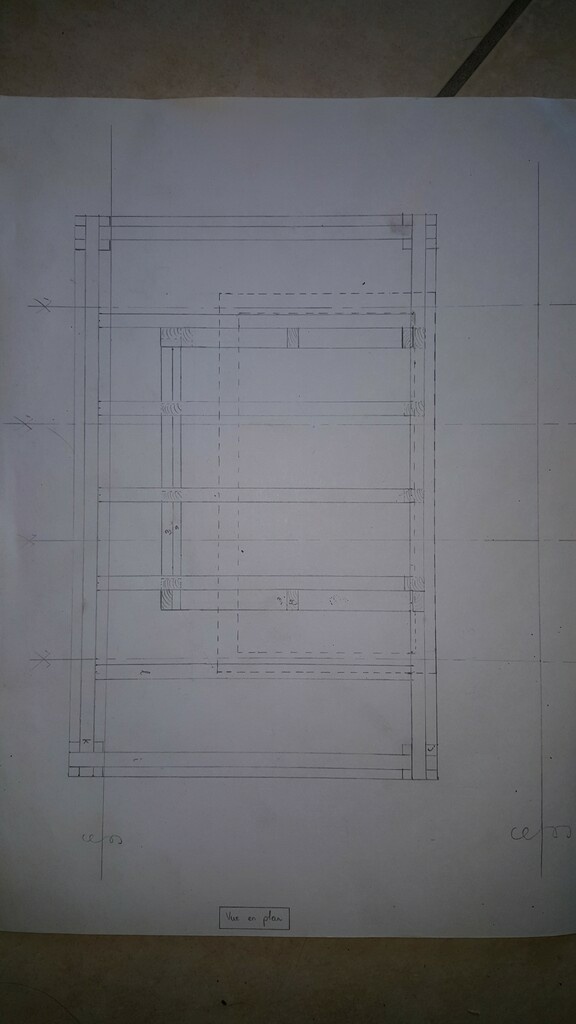

Vue en plan de la structure ( plancher )

Le devis:
Le budget imposé par le lycée était de 350 euros mais compte fait des attentes de la cliente il est monté à 500 euros de matériaux.

L'épure:
Le traçage de l'épure s'est opérée dans l'enceinte du lycée sur des plaques d'OSB peintes en blanches.

Débit des bois:
Le débit a été réalisé grâce à la feuille de débit mais aussi une scie à format, une US28, une dégauchisseuse et une raboteuse.

Fabrication est assemblage:

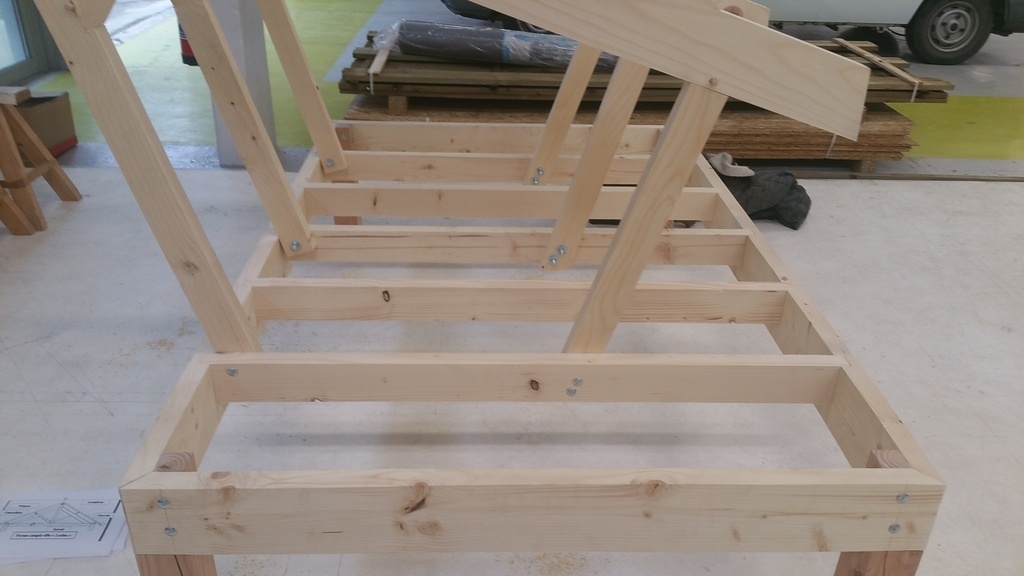

Tout d'abord j'ai fabriqué et assemblé la structure du plancher. J'ai choisi du Douglas pour les pieds du fait de sa classe 3. Tout le reste de la structure est en Sapin des Vosges.

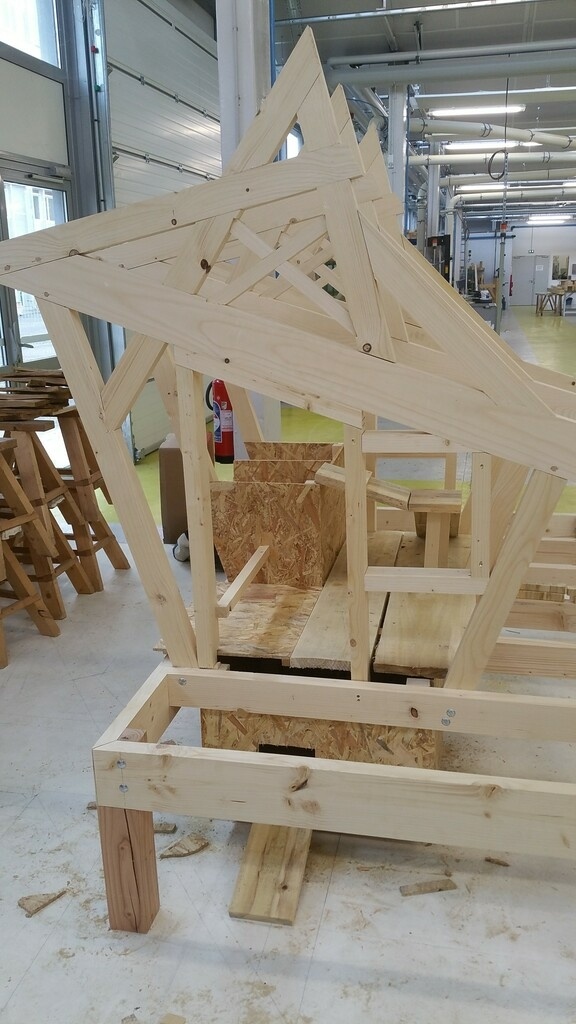

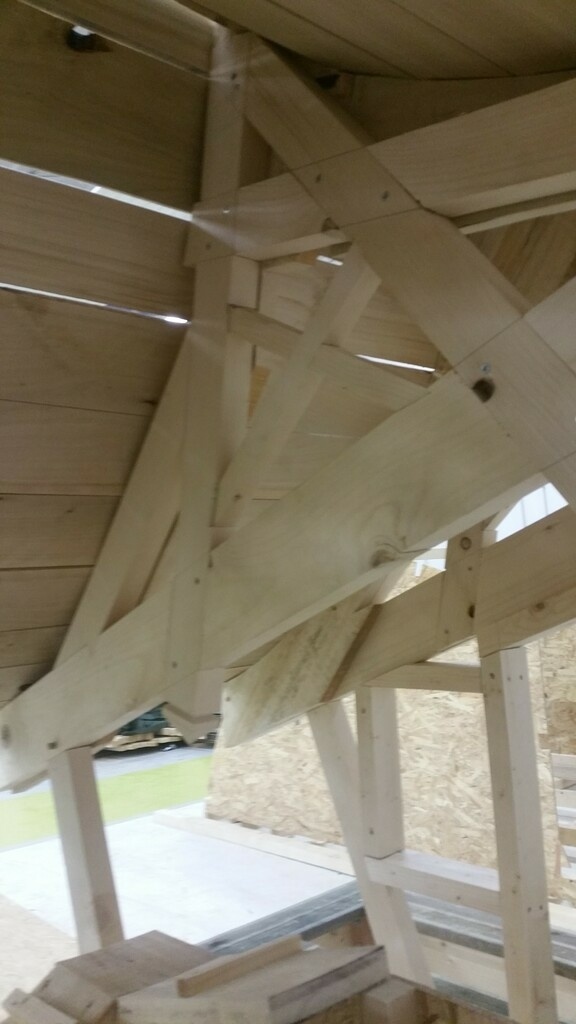

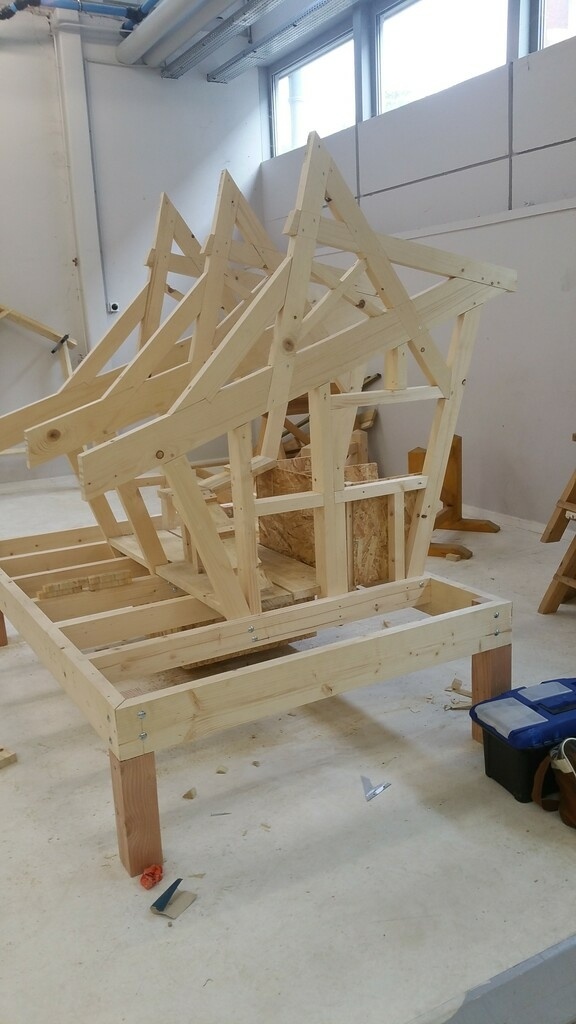

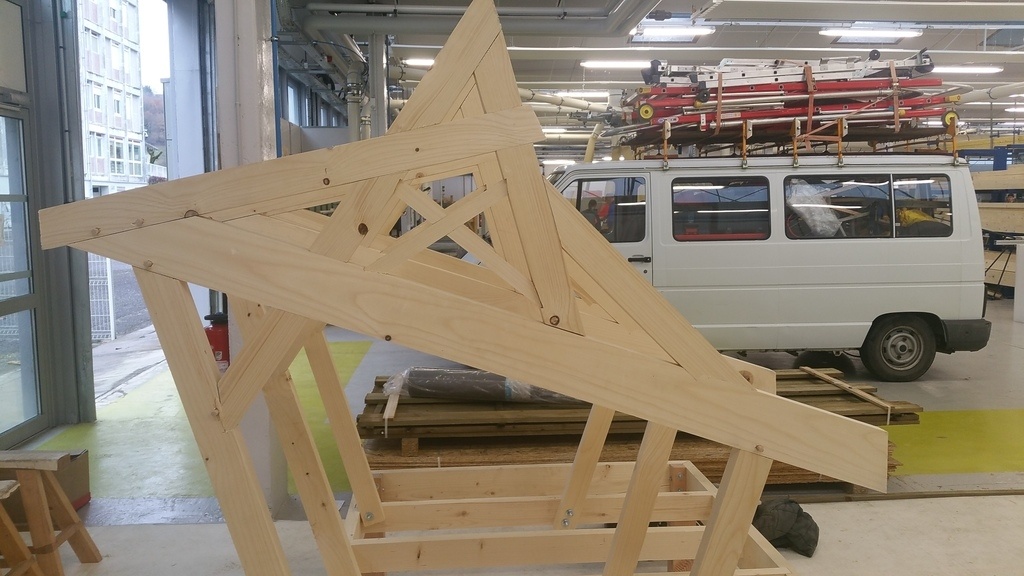

Est venu ensuite la fabrication et l'assemblage des fermes auto-portées. Le tout a ensuite était ajouté à l'existant.

L'aménagement intérieur s'est imposé par la suite:

Fabrication pondoir en OSB
Fabrication caisson cochon-dinde sous le poulailler

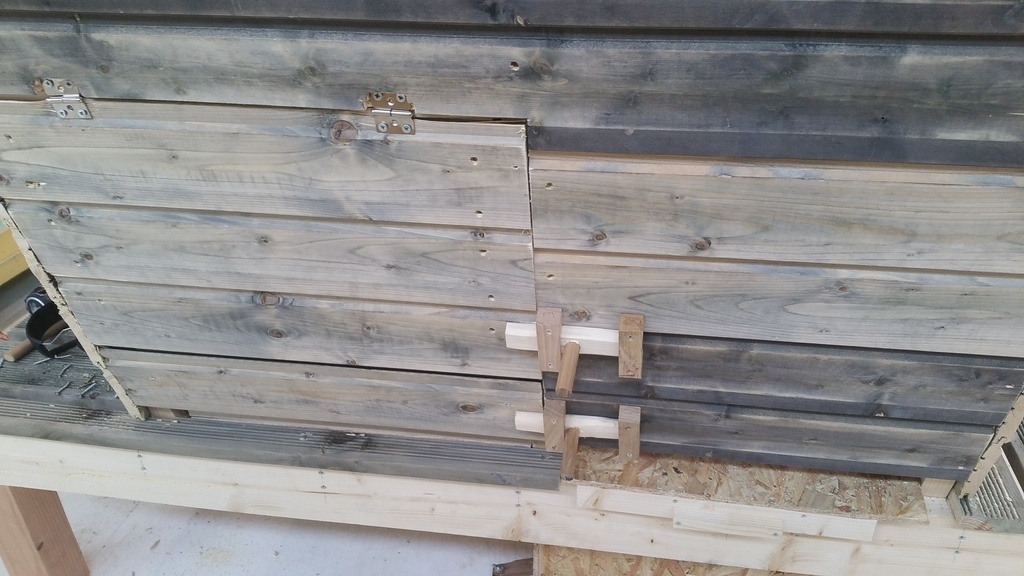

Fabrications portes et tiroirs
Installation du plancher intérieur ( volige en peuplier)
Fabrication rampe d'accès intérieure

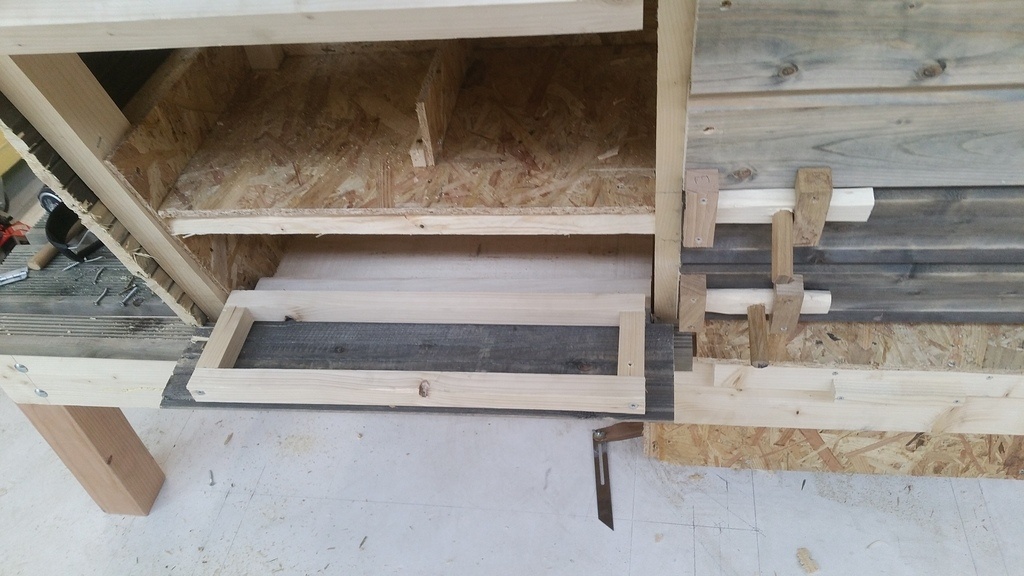

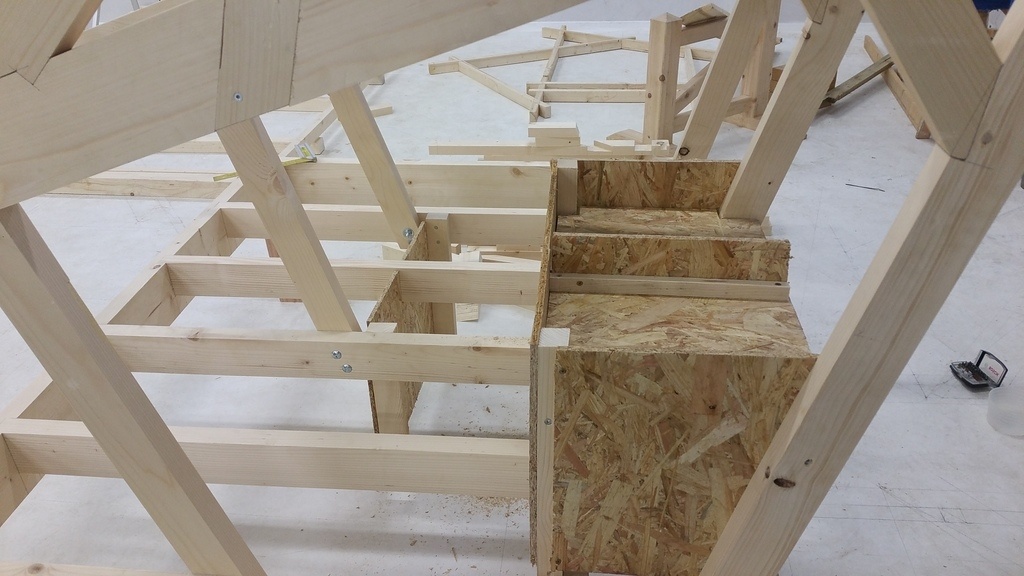

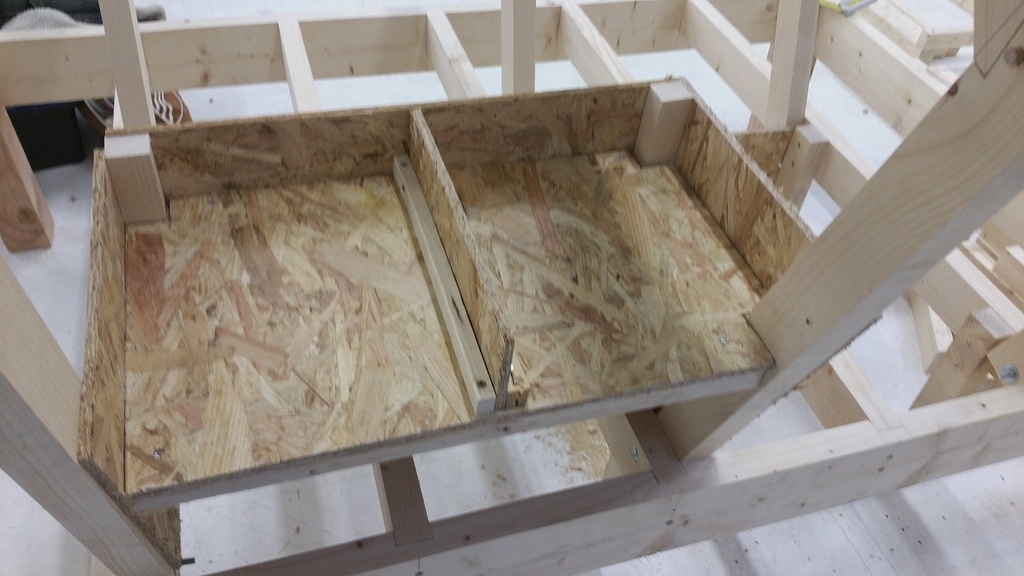

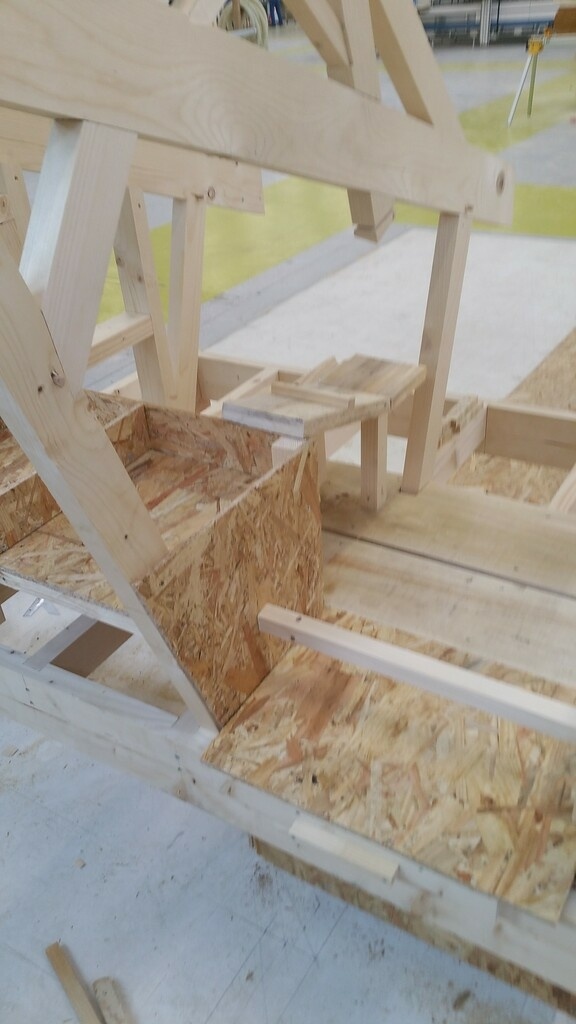

Pondoirs et début du caisson cochon-dinde

A Précédé la mise en place des montants pour les murs ossatures bois

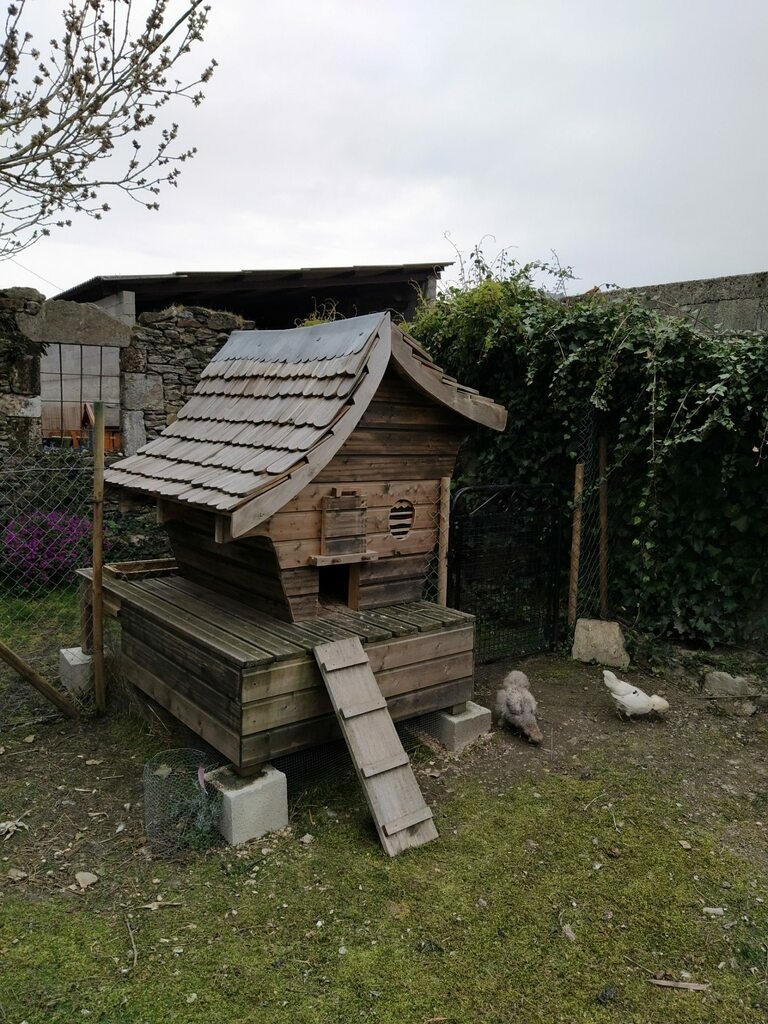

Bardages et finitions:

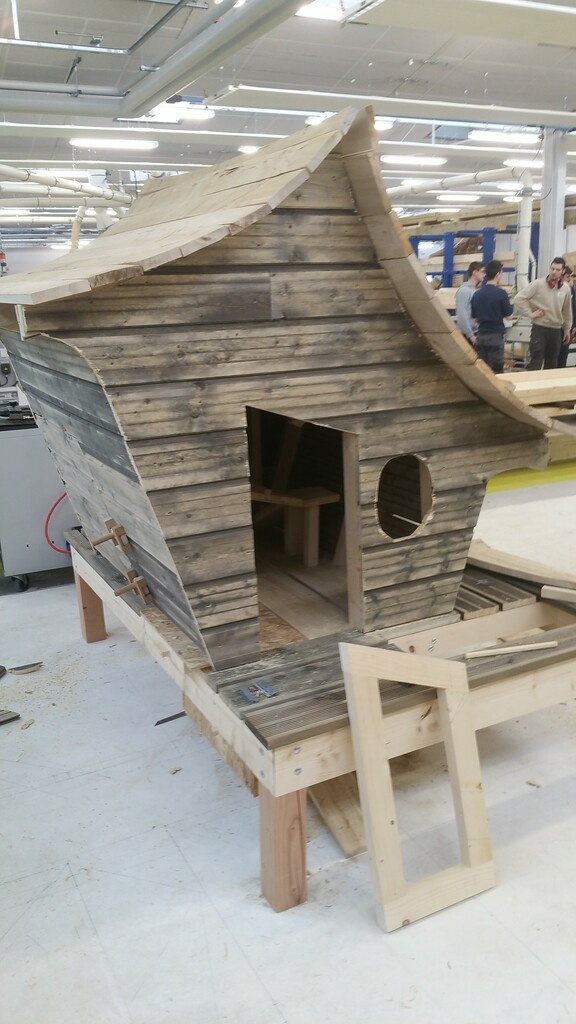

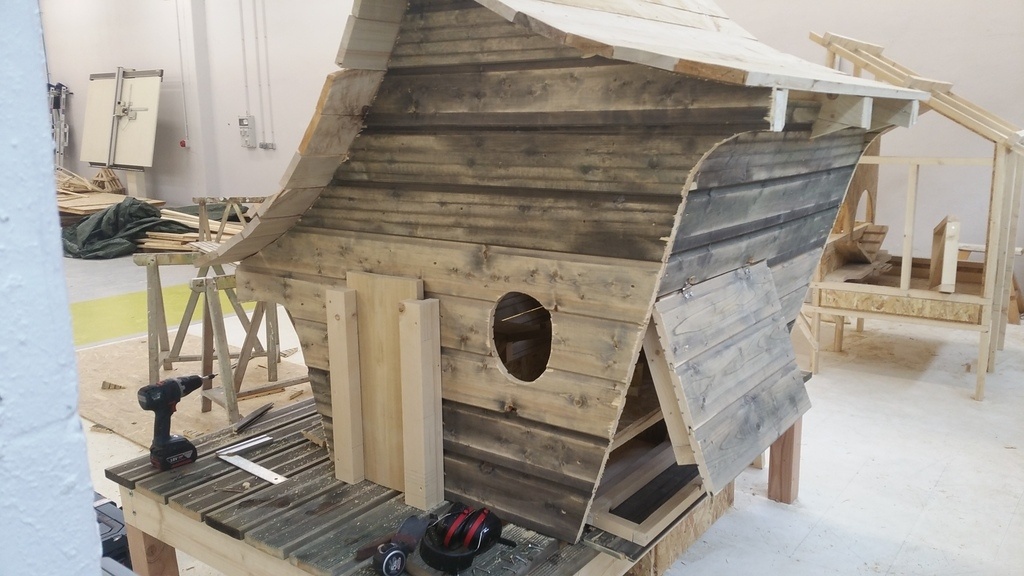

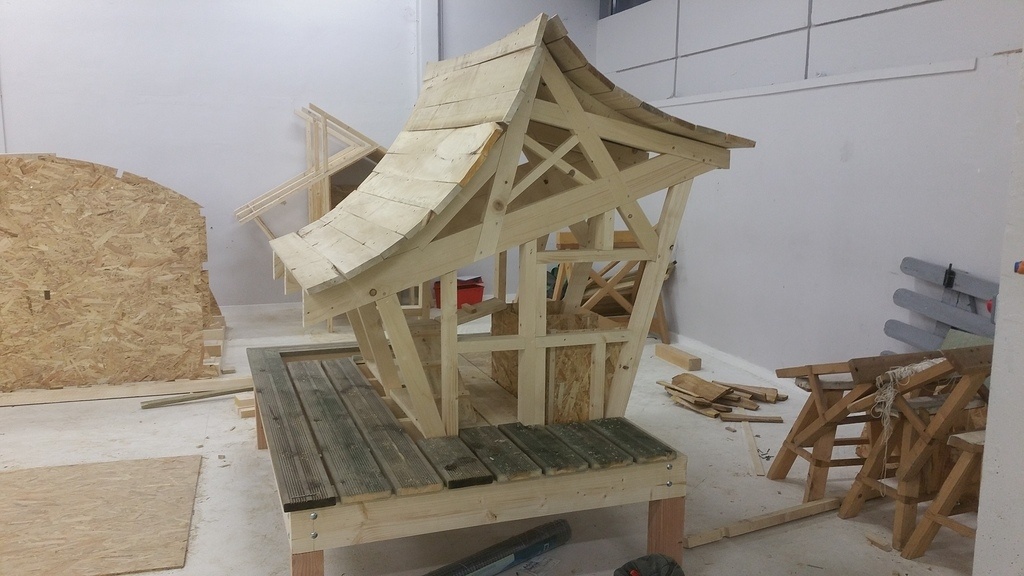

L'installation des lames de terrasse sur le plancher extérieur et de la voliges sur le toit ont suivi cette étape. Est venu ensuite la pose du bardage, des portes, accès, fenêtres.

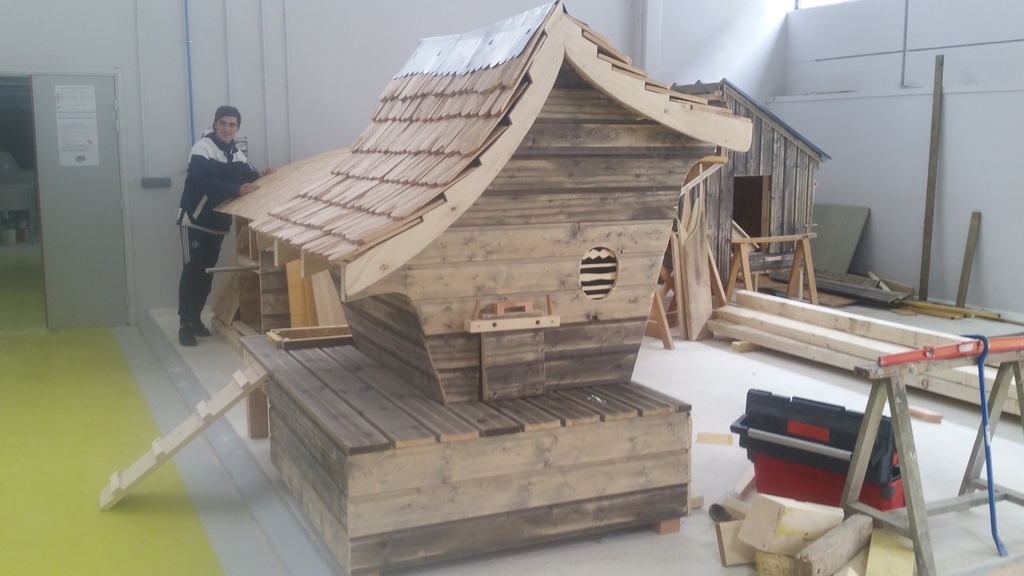

La couverture:

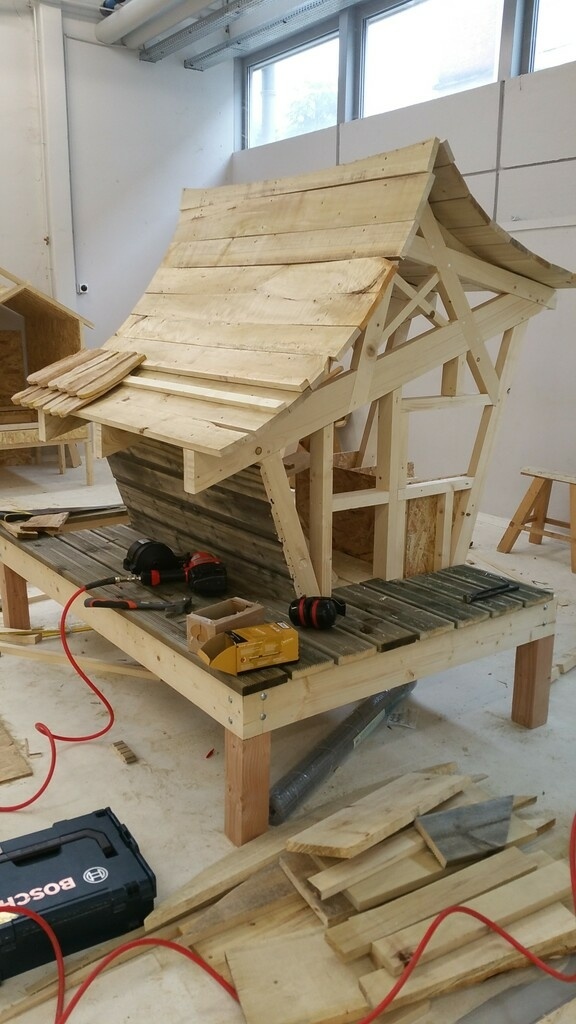

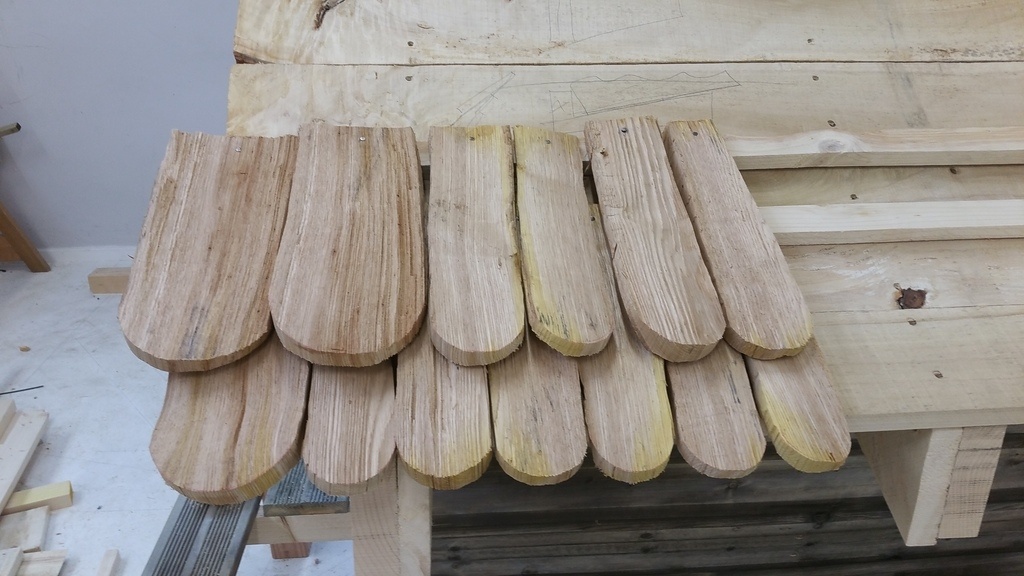

Faute de budget le prof a du fabriquer les bardeaux pendant son temps libre à l'aide d'un départoir. Ne faisant pas toute la même épaisseur ni la même longueurs je les ai trié au préalable. Puis la partie basse du bardeau a été taillé en arrondi à la scie a chantourner. Ensuite, j'ai poncé l'épaisseur des bardeaux à la ponçeuse à bande. Après, j'ai pré-percé la partie haute du bardeau pour pouvoir les fixer sur le toit.
Un pare-pluie a été mis en place puis des contre-lattes, des liteaux et enfin les bardeaux. Pour finir un faîtage en Zinc vient finir la couverture.
Est venu ensuite toutes sorte de finitions ( planche de rives, ponçage...)
