Il ne s'agit pas d'une création en bois mais d'une impression 3D.
J'ai voulu mieux filtrer mes poussières pour ne pas saturer mon aspirateur.
J'ai déjà un système cyclonique qui récupère 95% de mes copeaux que j'ai conçu et imprimé en 3D il y a quelques semaines mais les petites poussières fines finissaient encore dans le filtre de mon aspirateur.

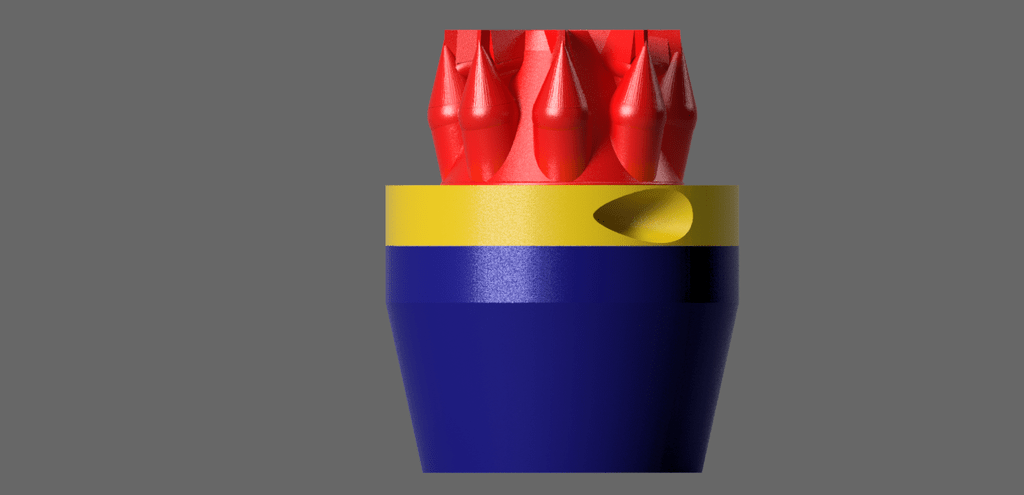

Du coup j'ai modélisé ce filtre additionnel que je branche entre l'aspirateur et le récupérateur cyclonique principal.
Pour le moment j'en suis très satisfait même si, avec les évènements, j'ai du mettre en pause les projets bois.
Fichiers téléchargeables ici : cults3d.com/fr...3d/outil/cyclon

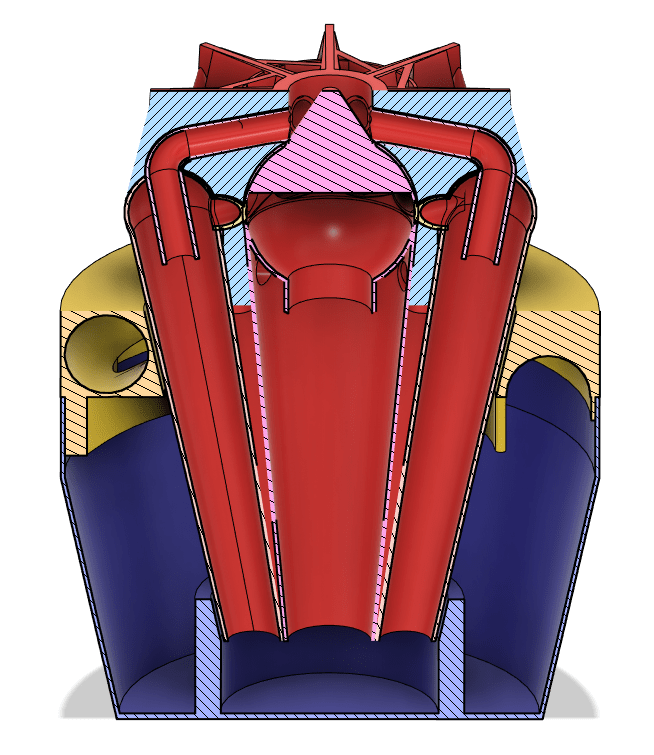

Le principe de fonctionnement est celui d'un aspirateur cyclonique multi étage.

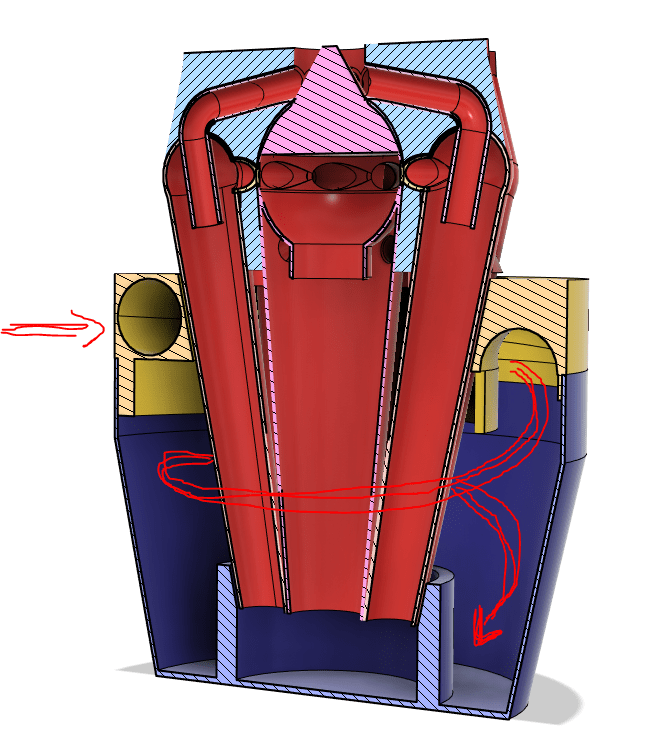

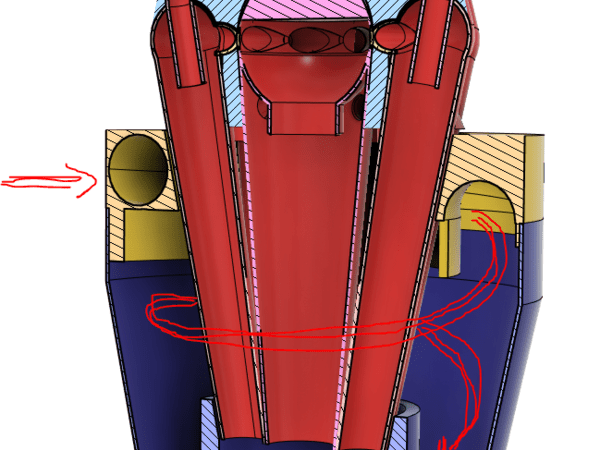

L'aspiration se fait par l'embouchure central du haut. L'air vicié arrive par l'entrée latérale.
Les particules aspirées les plus lourdes tombent directement dans le fond de la cuve bleue (modèle de conception).
--- Cliquer sur la photo pour la voir en entier ---

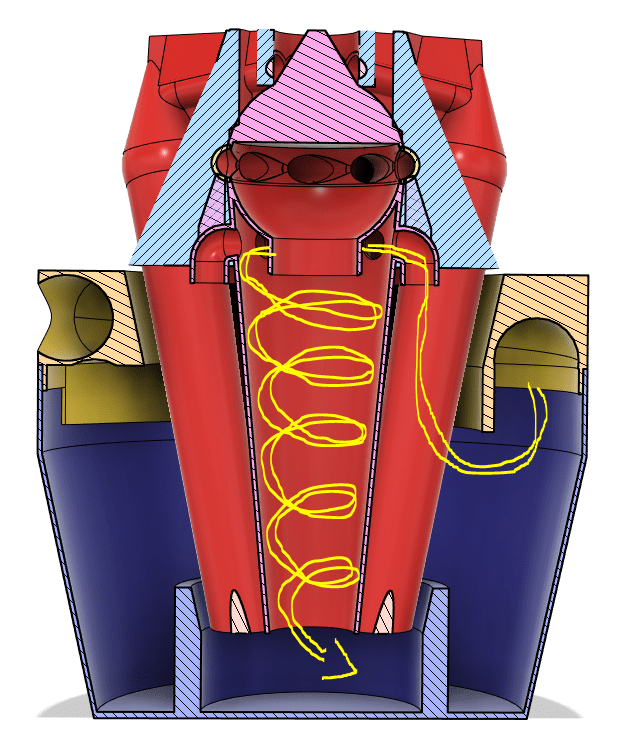

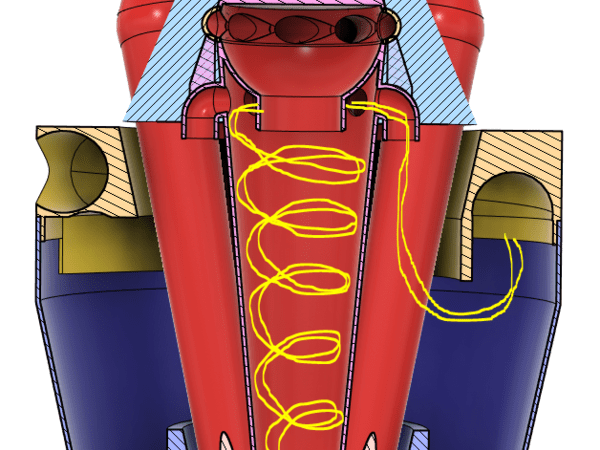

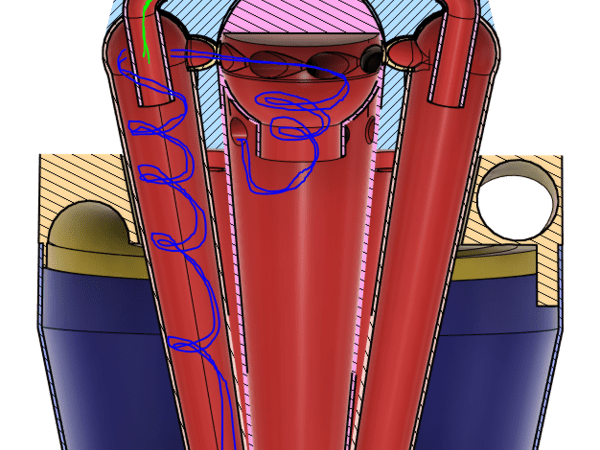

Les particules de masse moyenne sont aspirées vers le cône centrale et tombent dans le fond de la cuve bleue dans un petit réservoir séparé et étanche.

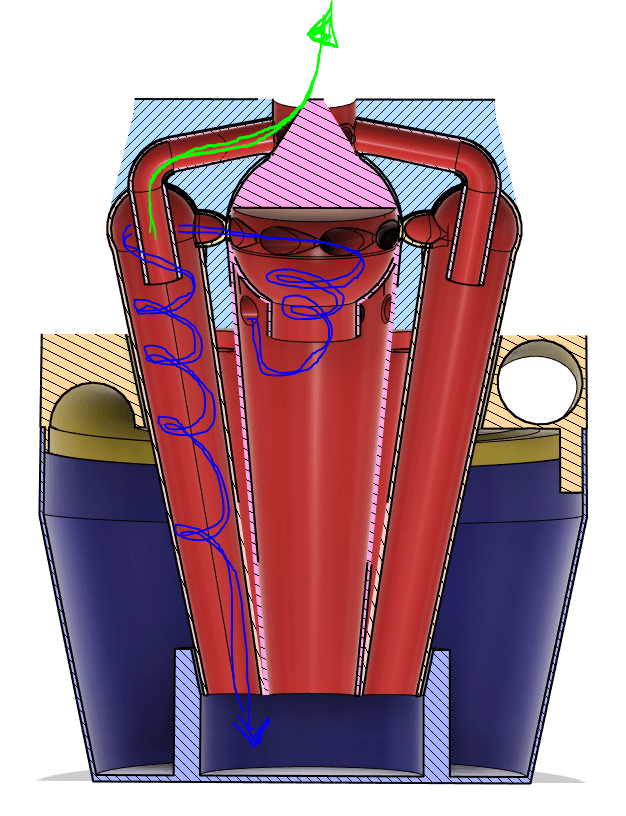

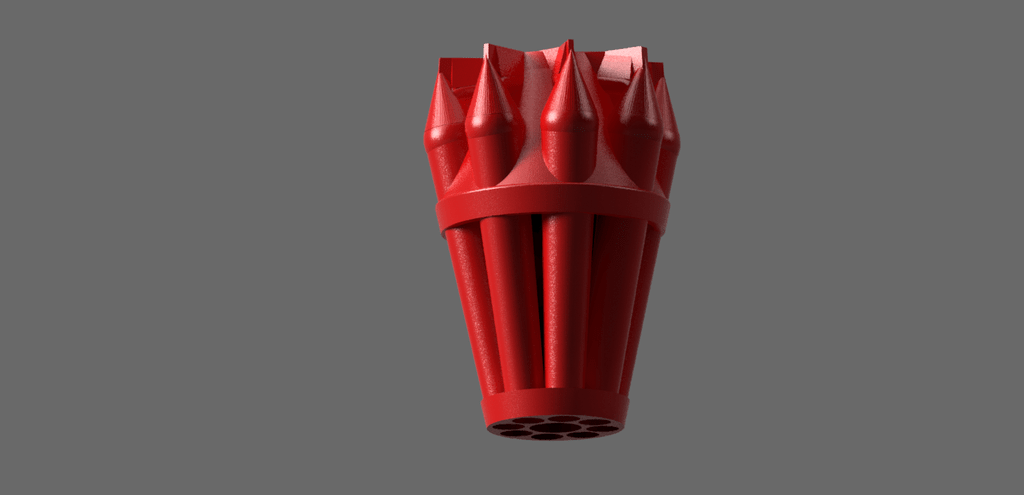

Et, s'il y a encore des particules légères (fines poussières) dans l'air vicié, celles-ci sont acheminées vers huit petits cônes où l'aspiration est moindre puisque le débit d'air est divisé par huit et elles tombent dans le petit réservoir central.
La flèche verte représente l'air déchargée de particules qui part vers l'aspirateur.
J'espère que mes explications sont assez claires. Ce n'est pas aussi facile que cela à documenter.
Licence
Discussions
Merci de partager ce travail. Mais peux-tu s'il te plait au moins mettre une photo de l'impression réelle, s'il te plait ?
photos ajoutées
j'ai fais le même constat avec l'aspirateur cyclonique que j'ai fabriqué, j'ai cherché un filtre additionnel sur internet mais je n'ai rien trouvé,et je ne doit pas être le seul dans ce cas!! si tu développe ce filtre, et aussi ce filtre avec une récupération qui servirais pour le ponçage, tu auras de la demande je pense, merci pour ton partage
Génial ! On veut des photos ! Et des explications ! Et une vidéo de démonstration !
Oui on veut beaucoup de choses...
Beaucoup de choses en effet ;-) J'ai ajouté quelques éléments déjà. Et j'y reviendrai dès que possible.
Dès qu'il n'y aura plus les lessivages à la javel, mon épouse isolée du reste du foyer, la classe des enfants et le télétravail en simultané je tenterai de faire mieux.
je comprends, bien que je ne coche que 2 cases sur 4: je lessive pas à la javel et je garde Mme dans le foyer.
tout mon soutien et courage surtout
Eventuellement, est-ce possible d'avoir les plans 3D ?
Merci d'avance !
Les fichiers sont désormais publiés sur cults3d. Voir description.
bonsoir
Pourriez vous expliquer comment ça marche?
Merci
Fait
salut moi aussi merci

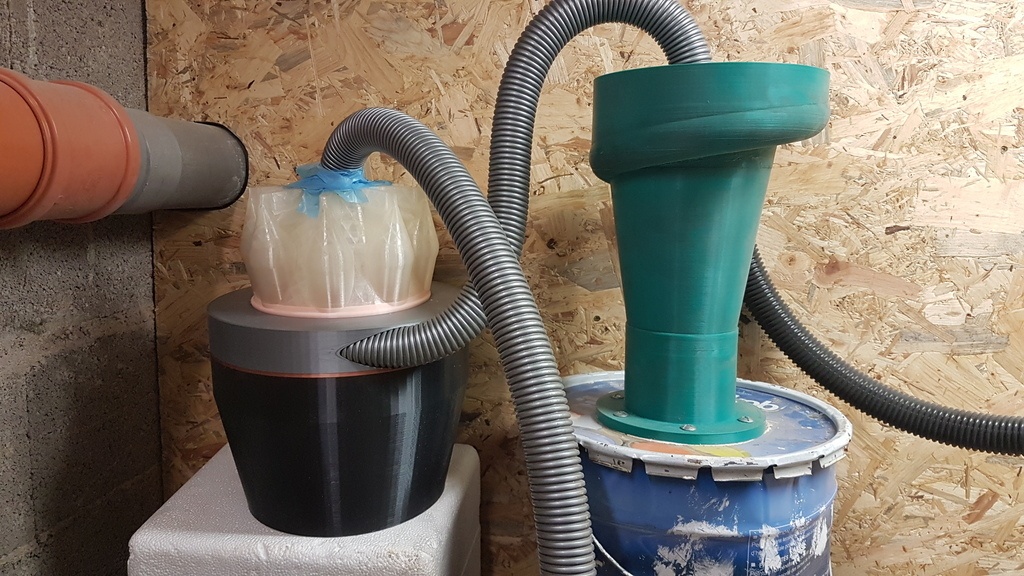

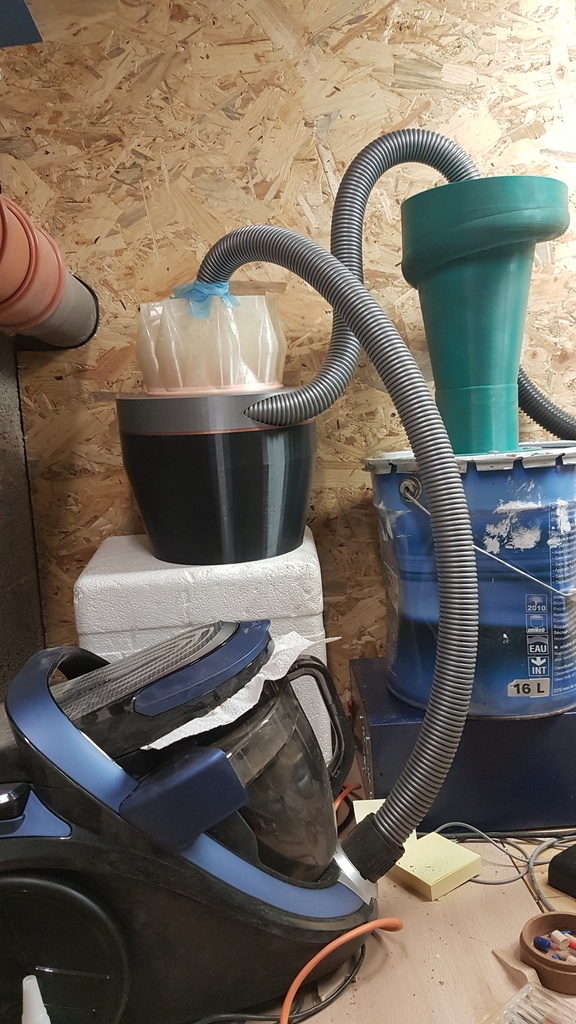

Voilà déjà des photos du filtre imprimé avec des fonds de bobine de PLA
Merci dh101083 !
Je t'invite à les mettre dans la vitrine de la création.
Elles y auront une bien meilleure visibilité et ça donnera la vision réelle du projet.
merci
C'est super, ton truc, bravo et merci du partage! Envisages-tu de mettre à dispo les fichiers permettant de l'imprimer ?
Je serais preneur également =)
Les fichiers sont désormais publiés sur cults3d. Voir description.
bonjour
bonne idée
a tu quantifier la perte de débit si il y en a de ton installation ?
