Le nom exact de l'assemblage est "shingiri daimochi tsugi" mais oui c'est un trait de Jupiter, Samuel Mamias a fait une video sur un assemblage trait de Jupiter, celui qui l'a réalisé s'appelle "Okkoke doisen tsugi". Il y a plusieurs sortes de traits de Jupiter il me semble...certains plus poussé que d'autres. Regarde les vidéos de Dorian Bracht sur youtube ,il fait plein d'assemblages "japonais" mais concrètement c'est des traits de Jupiter ou autres mais plus poussé je dirais.
Je suis d'accord avec benjams, c'est un trait de jupiter à plat, tout simplement. c'est vrai que la mode des outils et assemblages japonais nous fait oublier ce qui existe aussi traditionnellement en occident.

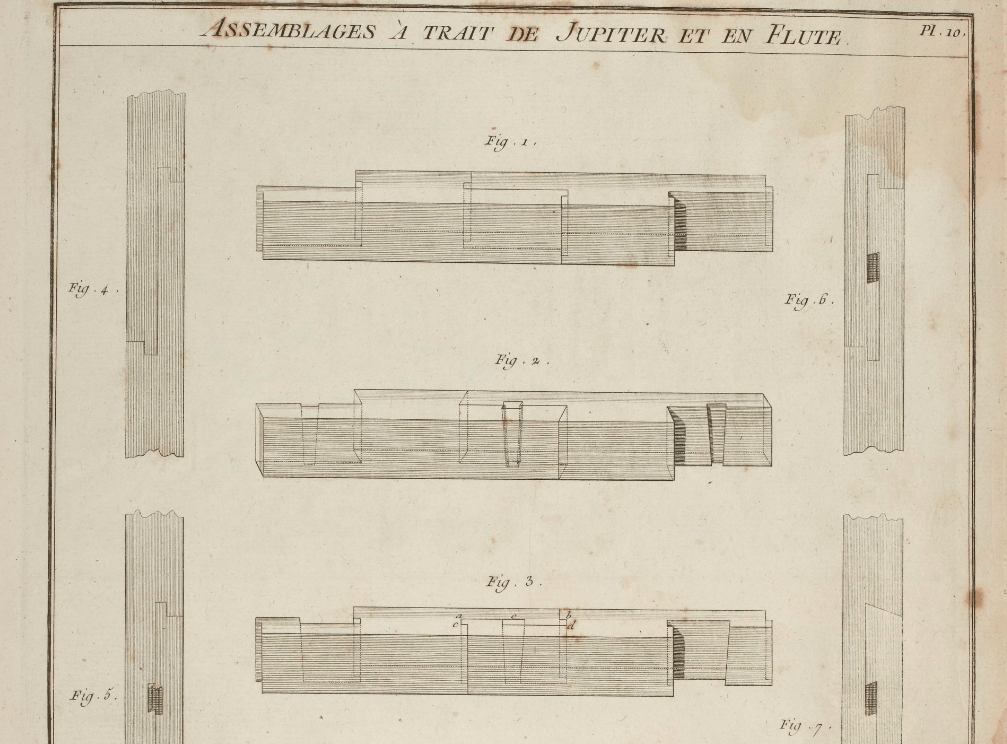

D'ailleurs, cet assemblage se trouve dans la planche 10 de la première partie du Roubo !
Pour le texte associé, aller voir à partir de la liste des planches, qui renvoit aux pages associées.
Bref, comme beaucoup d'assemblages, méthodes ou outils, aucune culture ou civilisation n'en a l'exclusivité.
Bonjour, Lilian01 Super le travail des entures, c'est propre Pour le nom je ne suis pas tout à fait d'accord. Pour moi c'est enture s’appelle: une enture droite crantée à encoches et verrou de liaison. (à la française)
Il existe deux grandes familles d'entures, les entures droites et les entures obliques. Le "Trait de Jupiter" appartient à la famille des entures obliques. Sont véritable nom est d'ailleurs: enture oblique crantée avec épaulements en coupe, tenon en bout et clefs. (C'est tout de suite moins sexy). Il se caractérise par sa forme de Z (oblique) aux about des deux pièces. Ces deux grandes familles comportent une grande variétés d'entures qui ont chacune leurs propres noms.
Bref, juste une dénomination d'assemblage, fais toi plaisir Bonne continuation pour la suite!
Bonjour Corps et Bois Je ne suis pas d'accord avec toi pour dire que ce qu'on appelle trait de Jupiter est forcément oblique.

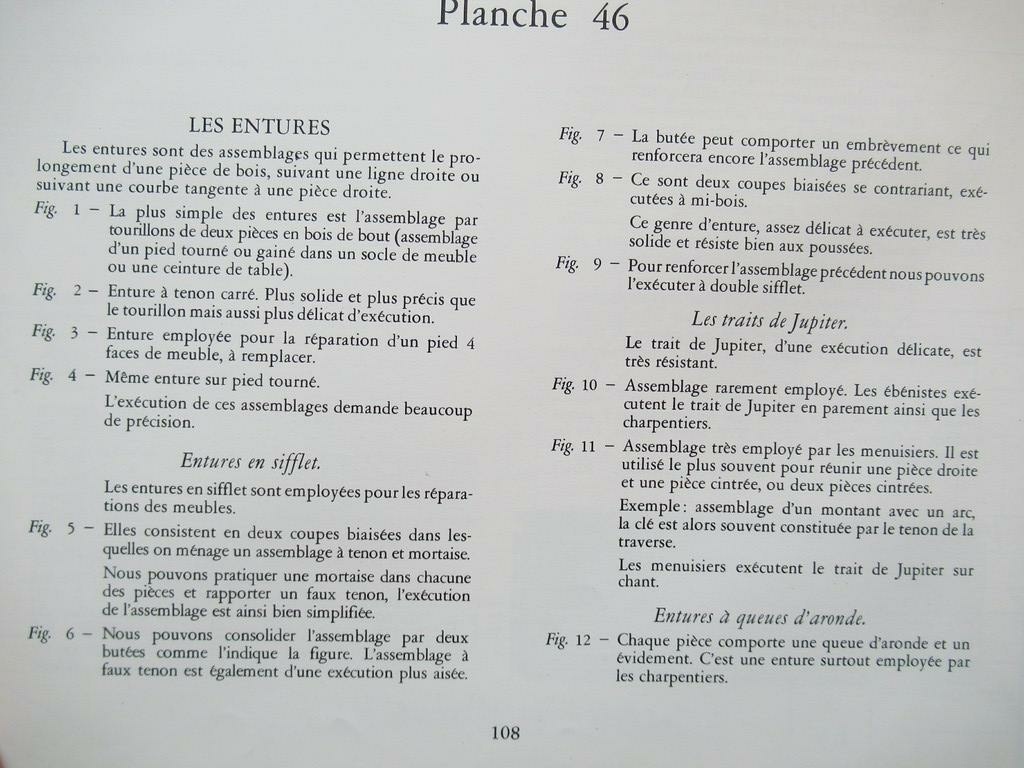

Je viens de consulter divers ouvrages (les références sont dans la source des images ci-dessous), d'auteurs différents, et j'ai l'impression qu'on a:
le trait de Jupiter des menuisiers, droits;
le trait de Jupiter ébéniste ou des charpentiers, oblique.
Voir aussi l'Art du Menuisier de Roubo, que je cite plus haut.
Bon tout cela n'est que pinaillage sur le nom des assemblages, c'est probablement moins important que de les réaliser correctement et les employer à bon escient, peu importe le nom exact
Et puis il a peut-être plusieurs courants de dénomination, ce que j'ignore...
Bonjour dneis Merci pour ton retour. Pour ma part, j'ai plutôt une orientation en construction bois, charpente. Dans ma pratique, le trait de Jupiter est clairement définit comme une enture oblique. (fig 10 et 14 de tes photos) Je découvre avec plaisir que les menuisiers ont également le leurs (fig 54;55 et 11).
Mon livre est de Manfred Gerner, Les assemblages des ossatures et charpentes en bois pour la construction, l'entretien et la restauration. On le trouve aux éditions EYROLLES: eyrolles.com/S...-9782212136203/
c'est un ouvrage assez complet qui présente une grande variété d'assemblages européens et bien d'autres...
Je ne connaissais pas l'Art du Menuisier de Roubo, merci pour le partage Bonne journée également!
Discussions
Sympa!
Tu pourrais nous donner un peu de détails sur l'assemblage et ta façon de procéder?

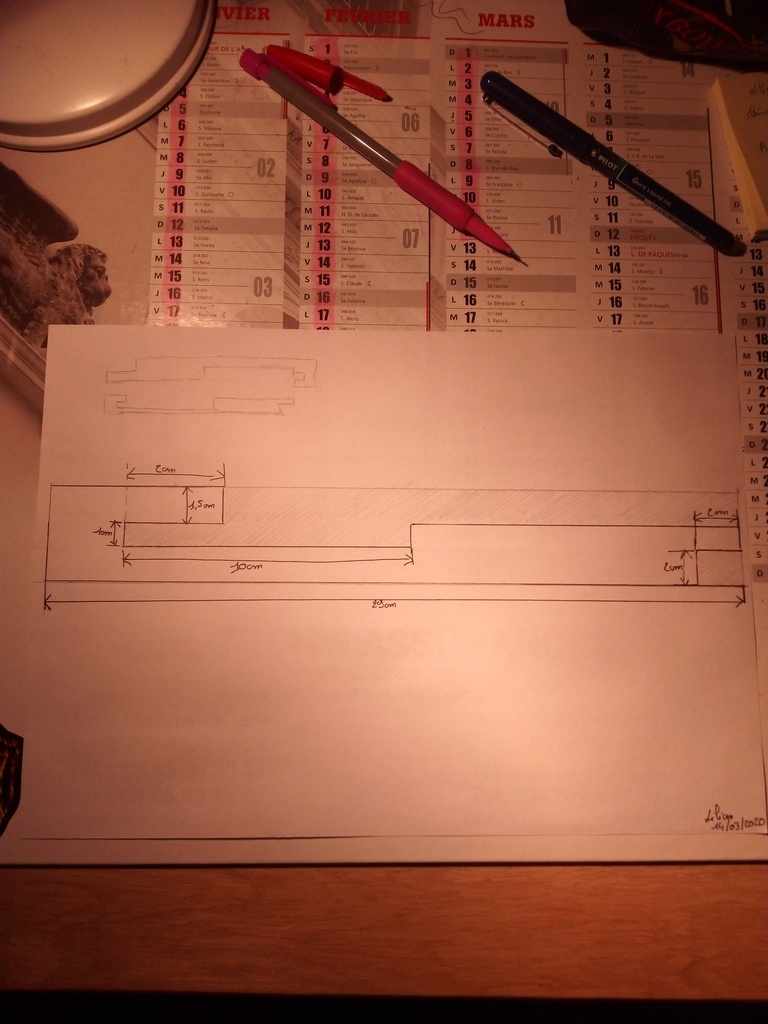

je n'ai pas fait de photo pendant mais je vais vous mettre le dessin que je me suis fait avec les cotes.

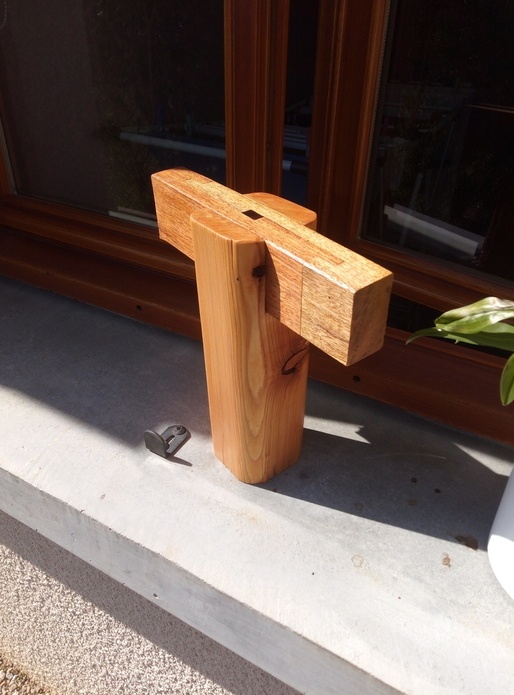

C'est un trait de jupiter ça non ? En quoi est-ce japonais
Le nom exact de l'assemblage est "shingiri daimochi tsugi" mais oui c'est un trait de Jupiter, Samuel Mamias a fait une video sur un assemblage trait de Jupiter, celui qui l'a réalisé s'appelle "Okkoke doisen tsugi". Il y a plusieurs sortes de traits de Jupiter il me semble...certains plus poussé que d'autres.
Regarde les vidéos de Dorian Bracht sur youtube ,il fait plein d'assemblages "japonais" mais concrètement c'est des traits de Jupiter ou autres mais plus poussé je dirais.
Je suis d'accord avec benjams, c'est un trait de jupiter à plat, tout simplement. c'est vrai que la mode des outils et assemblages japonais nous fait oublier ce qui existe aussi traditionnellement en occident.
D'ailleurs, cet assemblage se trouve dans la planche 10 de la première partie du Roubo !
Pour le texte associé, aller voir à partir de la liste des planches, qui renvoit aux pages associées.
Bref, comme beaucoup d'assemblages, méthodes ou outils, aucune culture ou civilisation n'en a l'exclusivité.
Jupiter roi des dieux Romain
En tout cas j'ai pas précisé mais il est bien réalisé cet assemblage
kaj oui !
benjams mercii ! je me doutais qu'il ta plu si tu a pris la peine de commenter
dneis oui pas faux, merci pour la précision
japonais, irlandais, ouzbek ou martien... peut importe l essentiel et qu il soit bien réalisé, et là c est le cas. Bravo Lilian01 ;)
Merci beaucoup !
Beau trait de Jupiter juste un petit conseil normalement on le tierce .
Merci beaucoup ! Que veut dire tiercer
Steve oui j'ai vue ça, c'est très jolie ce que vous avez fait
Steve c'est sur il est parfait ! Et bravo a toi du coup bon. Copeaux également ! Bonne journée
Bonjour, Lilian01 Super le travail des entures, c'est propre

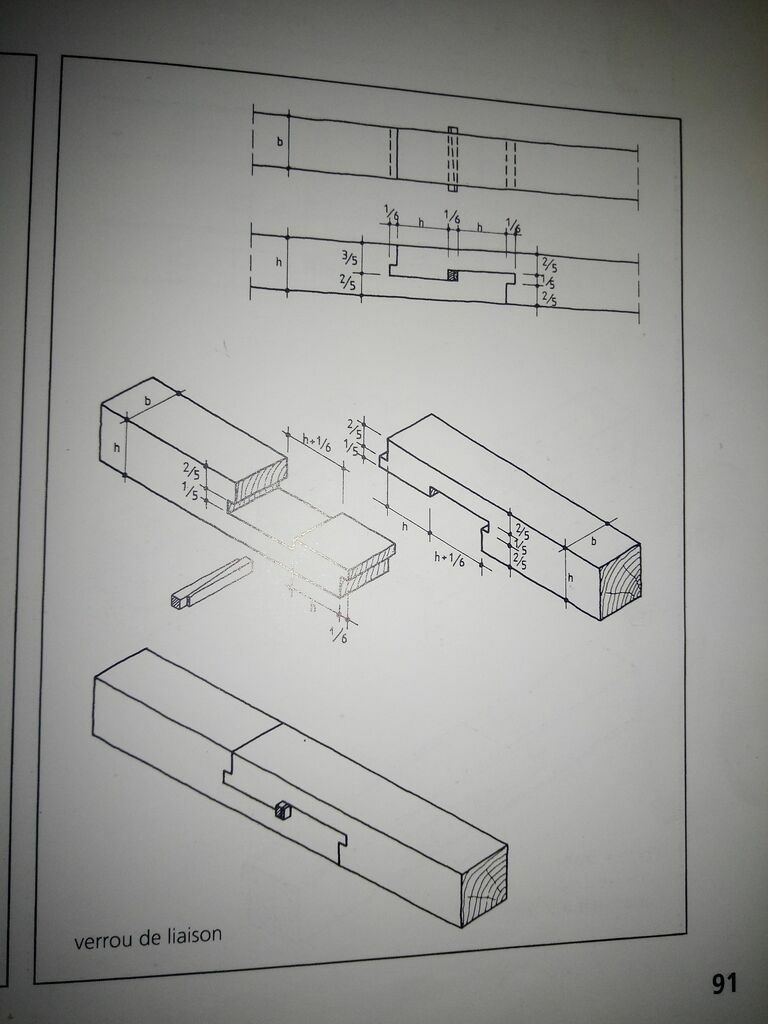

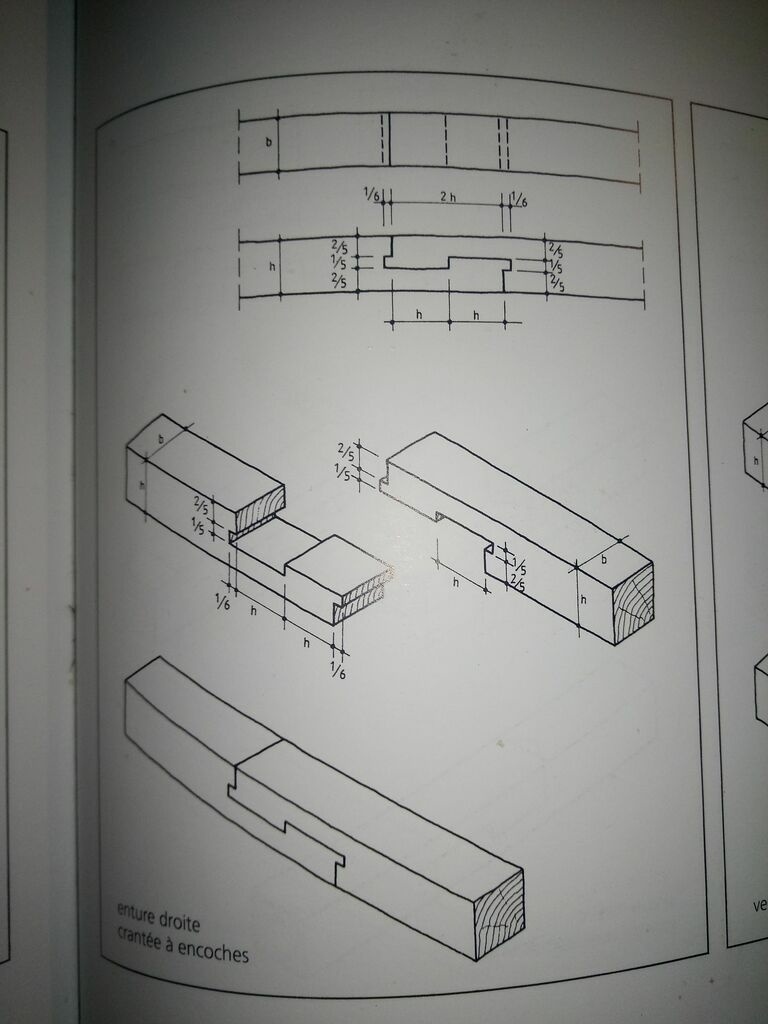

Pour le nom je ne suis pas tout à fait d'accord. Pour moi c'est enture s’appelle: une enture droite crantée à encoches et verrou de liaison. (à la française)
Il existe deux grandes familles d'entures, les entures droites et les entures obliques.

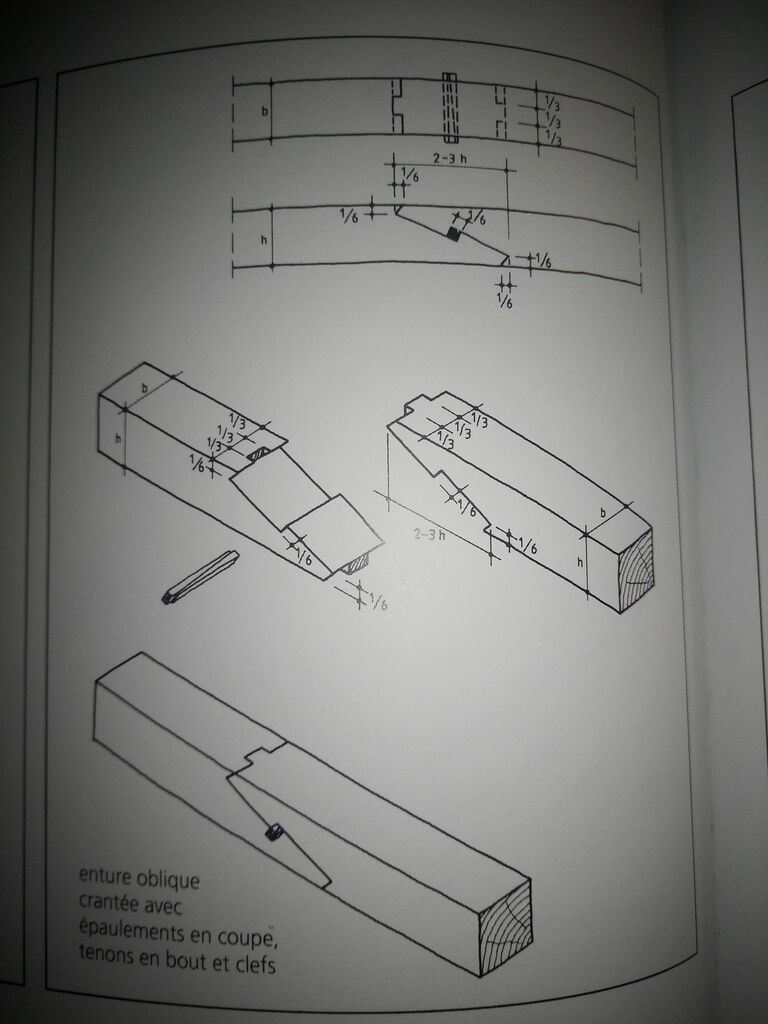

Le "Trait de Jupiter" appartient à la famille des entures obliques. Sont véritable nom est d'ailleurs: enture oblique crantée avec épaulements en coupe, tenon en bout et clefs. (C'est tout de suite moins sexy).
Il se caractérise par sa forme de Z (oblique) aux about des deux pièces.
Ces deux grandes familles comportent une grande variétés d'entures qui ont chacune leurs propres noms.
Bref, juste une dénomination d'assemblage, fais toi plaisir
Bonne continuation pour la suite!
Merci pour toutes ces précisions et merci pour les dessins et l'encouragement
Bonjour Corps et Bois
Je ne suis pas d'accord avec toi pour dire que ce qu'on appelle trait de Jupiter est forcément oblique.

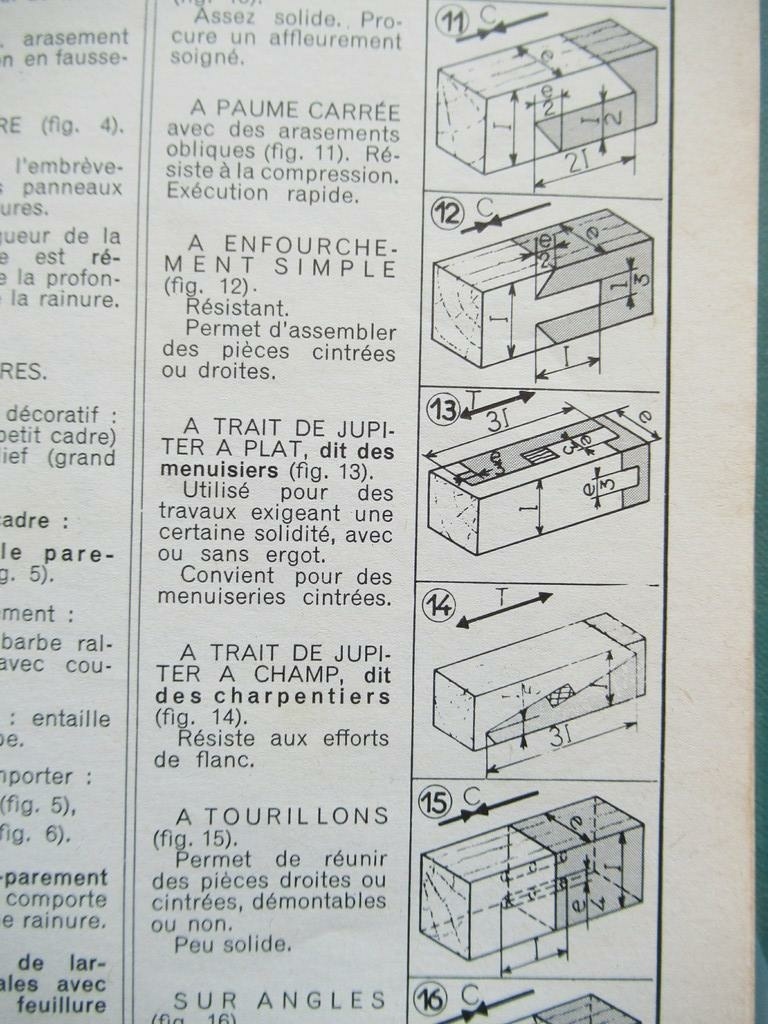

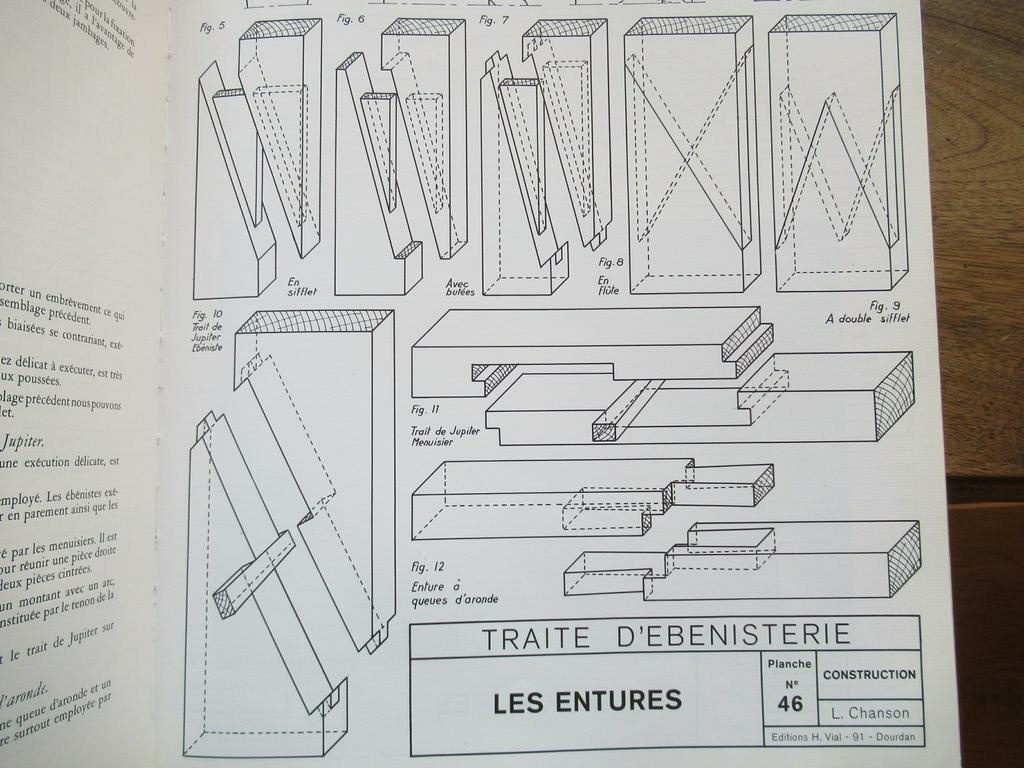

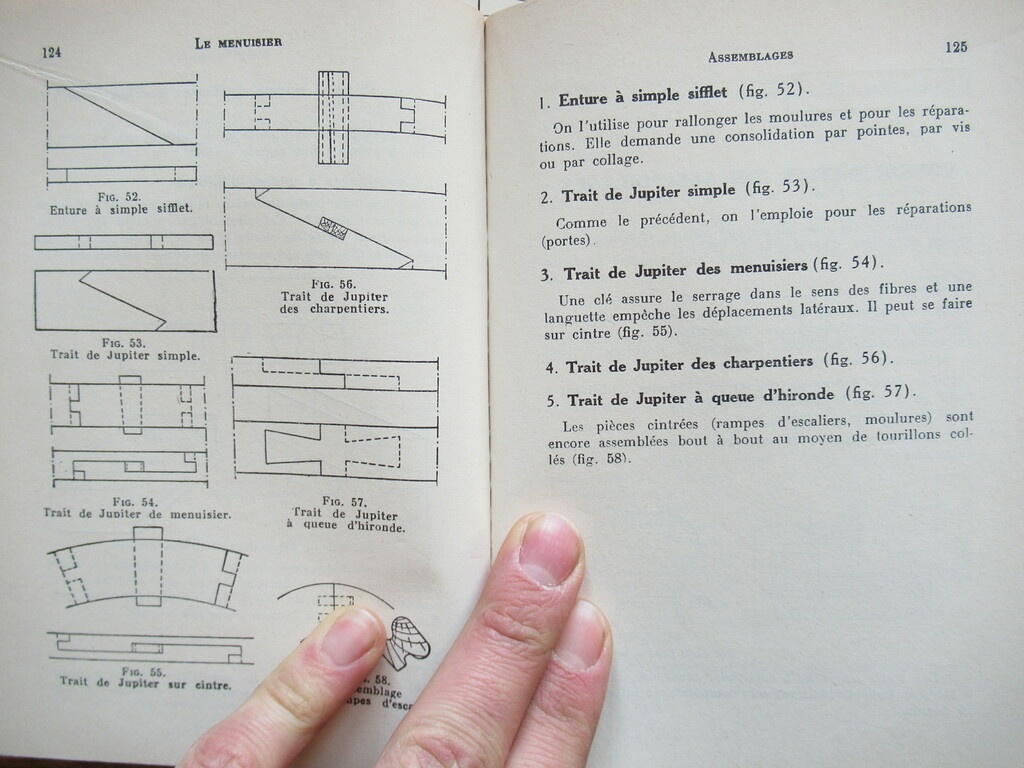

Je viens de consulter divers ouvrages (les références sont dans la source des images ci-dessous), d'auteurs différents, et j'ai l'impression qu'on a:
Voir aussi l'Art du Menuisier de Roubo, que je cite plus haut.
Bon tout cela n'est que pinaillage sur le nom des assemblages, c'est probablement moins important que de les réaliser correctement et les employer à bon escient, peu importe le nom exact
Et puis il a peut-être plusieurs courants de dénomination, ce que j'ignore...
Bonne journée à tous!
ps: quel est ton livre en photo ?
Bonjour dneis
Merci pour ton retour. Pour ma part, j'ai plutôt une orientation en construction bois, charpente. Dans ma pratique, le trait de Jupiter est clairement définit comme une enture oblique. (fig 10 et 14 de tes photos) Je découvre avec plaisir que les menuisiers ont également le leurs (fig 54;55 et 11).
Mon livre est de Manfred Gerner, Les assemblages des ossatures et charpentes en bois pour la construction, l'entretien et la restauration. On le trouve aux éditions
EYROLLES:
eyrolles.com/S...-9782212136203/
c'est un ouvrage assez complet qui présente une grande variété d'assemblages européens et bien d'autres...
Je ne connaissais pas l'Art du Menuisier de Roubo, merci pour le partage
Bonne journée également!
