Ardennais

Porte de grange

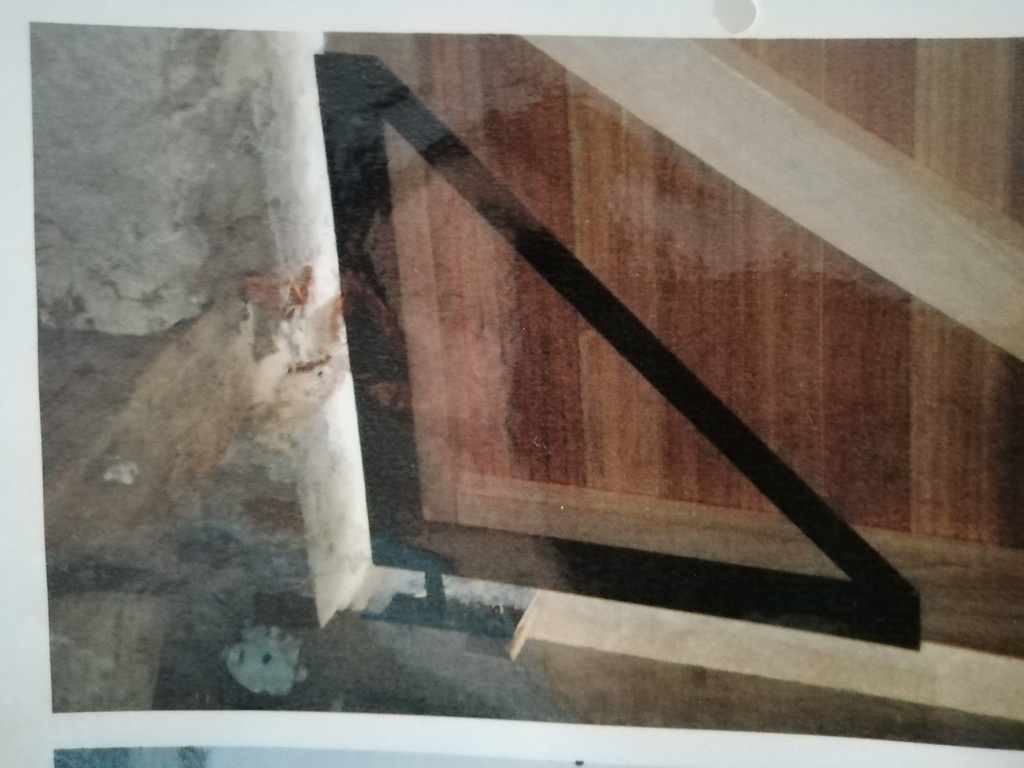

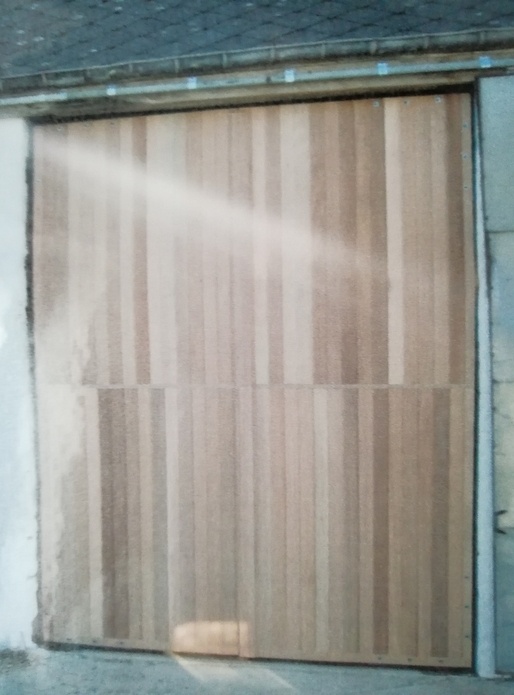

Bonjour, voici quelques photos d'une porte de grange en Méranti réalisée il y a maintenant 11 ans avec un collègue. De mémoire elle faisait +/- 4m de haut pour 3,50m de large. Pour la rotation de la porte, j'ai fait réaliser de grosses équerres en fer en L avec un axe de 20mm muni d'une demi sphère à son extrémité. Celle-ci permet de ne pas voir les charnières à l'extérieur et de facilité l'ouverture des vantaux. De plus, aucun relâchement n'est possible mis à part l'usure de la bille. Les pivots inférieurs sont scellés dans une semelle en béton. L'axe rentre donc dans la traverse basse inférieure. À l'inverse, l'axe supérieur rentre dans le linteau à travers une plaque métallique. Cela permettait de régler l'aplomb des vantaux en déplaçant la plaque métallique.


Discussions

Ardennais  a publié la création "Porte de grange".
il y a 4 ans
Termite

Belle pièce. Sais tu comment elle à vieillie?

Ardennais
( Modifié )

Oui, en maison de retraite 🤣.
Pour être sérieux, elle n'a pas bougé ;-)

Vianney - VICA

👍

Termite

Merci.....☺

Niouniou
( Modifié )

Original, comme système de pivot! Par contre, pourquoi autant de barres/écharpes ?

Ardennais

Pour le bardage appliqué dessus
