Bonjour à tous,

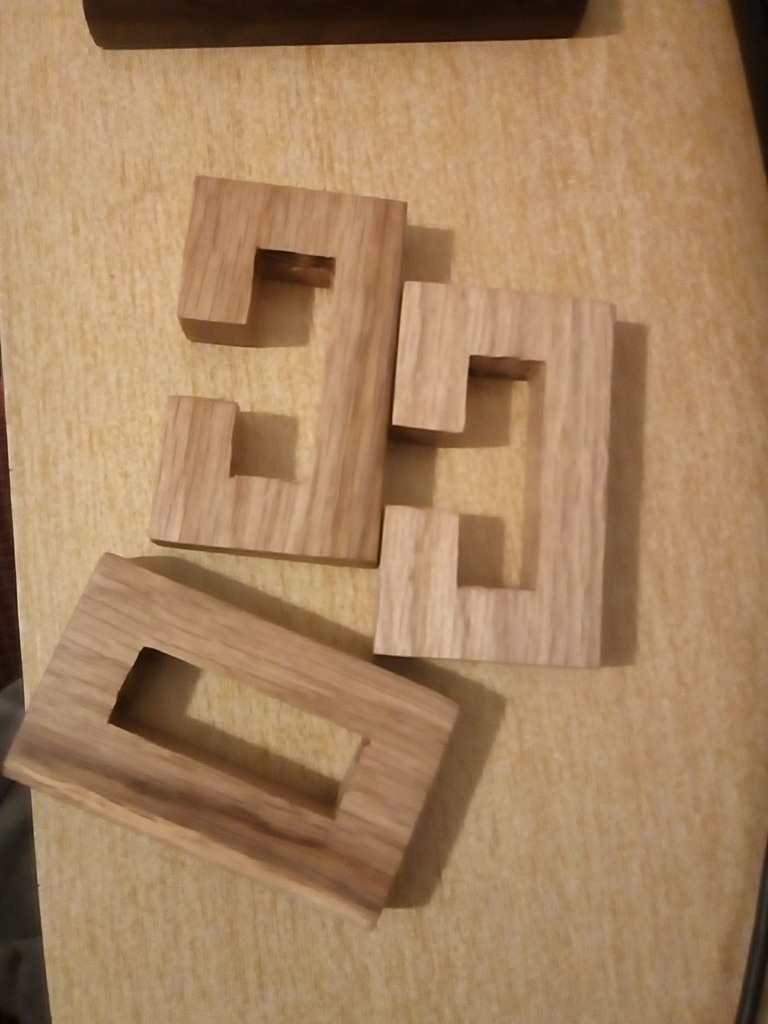

Petit casse tête fabriqué en chêne et vernis au PU brillant. Le mortaisage a été dégrossit à la perceuse puis à la defonceuse. Les finitions réalisées au ciseaux à bois de 10 mm.
Le travail sur ces petites pièces n'est pas toujours aisé, il faut bien anticiper les étapes et partir, si possible de pièces plus grosses et faire les mises à longueur au dernier moment à mon sens ! Les coupes sont réalisées avec une petite scie japonaise.
J'ai trouvé les plans sur ce site, et il y en a beaucoup d'autres à fabriquer...
puzzles-et-cas...te-a-construire
Licence
Autres créations de
Cedricl
Voir aussi
Discussions
Salut
C'est sympa de mettre un lien vers mon blog de casse-tête! Mais je ne suis même pas capable de retrouver l'article où je mentionne le plan de celui que tu as fais...
Bien sur je le connais bien, et il en existe toute une famille.
Rob est un collectionneur qui recense et classifie les burrs à 3 pièces et bien d'autres:
robspuzzlepage...ing.htm#threepc
celui qui est montré ici est justement le plus connu et le premier sur la liste de Rob.
Les difficultés ne sont pas dans la solution démontage et remontage du casse-tête, mais dans la technique à utiliser pour avoir les cotes exactes tant extérieures qu'intérieures surtout dans les angles rentrants pour obtenir un guidage et un glissement avec jeu réduit au plus juste, tout en gardant des faces parfaitement orthogonales. Donc un très bon exercice du travail du bois.
PhilippeCichon Je voulais me lancer dans ce genre de petites choses, mais en jetant un coup d'oeil au site de "rob", j'avoue ma perplexité... Ce n'est pas un monde, c'est un univers... Enorme...
Salut Kentaro
Oui! Un univers, mais pas plus que le travail du bois avec la menuiserie, le tournage, la sculpture, la marqueterie, etc...
autant pour moi, c'est sur ce site que j'ai trouvé le plan : collection.cas..._entrelaces.htm
PhilippeCichon aurais tu les plans précis du "polyèdre du feu" ? J'aimerais tellement le faire celui la !
Je pense que tu penses au tétraèdre:
puzzles-et-cas...om/le-tetraedre
Il y a justement une astuce car on n'a pas un angle de 60° pour le fabriquer!
C'est remarqué et commenté dans les questions après la fin de l'article par un copain des passionnés du bois Bernard Pouzergue qui est pourtant un cador de la géométrie.
Cet article a déjà été consulté plus de 12000 fois c'est dire si il est basique et recherché...
Celui ci je l'ai deja fabriqué. Je pensais à celui la : collection.cas...edre_du_feu.htm
Salut Cedrici
tout tétraèdre est le symbole du feu! qu'il soit à 2, 9 pièces ou plus...
Celui à 5 pièces tiré du site de Chantal pose le même problème que celui à 2 pièces:
Comme dit dans l'article:
"on ne peut pas partir d'un tétraèdre que l'on coupe car l'épaisseur du trait de scie modifie les côtes en raison de l'épaisseur de la lame et il est très difficile de déterminer les angles et calage de coupe pour tomber juste même avec une lame mince."
Il faut donc avoir une vue 3D descriptive de chaque pièce avec aussi le problème des angles entre faces.
J'avoue ne pas avoir abordé ce problème et n'avoir pas la maitrise complète du logiciel qui permet de le décrire précisément. Il est un peu plus complexe et sera certainement plus facile à fabriquer avec une imprimante 3D plutôt qu'en bois avec des outils à main.
Mais j'ai des copains spécialisés je leur pose la question...
Si j'ai une réponse je l'intègre dans mon article et sur le post ici!
