Bonjour à tous!
Après quelques temps à suivre vos créations sur ce super site, à mon tour de contribuer et de vous faire part de mes (humbles) expériences de débutant dans le domaine du bois!
Il s'agit d'une tour d'observation type Montessori pour permettre aux jeunes enfants de voir ce qui se passe sur le plan de travail de la cuisine en réduisant les risques de chute.
Comme je voulais pouvoir réaliser plusieurs tours d'observation (famille, amis), je me suis préparé un gabarit en MDF. J'ai tout d'abord fais une esquisse en 3D sur Sketchup, une fois les dimensions fixées j'ai dessiné le plan du gabarit sur un logiciel de CAO puis imprimé à taille réelle.

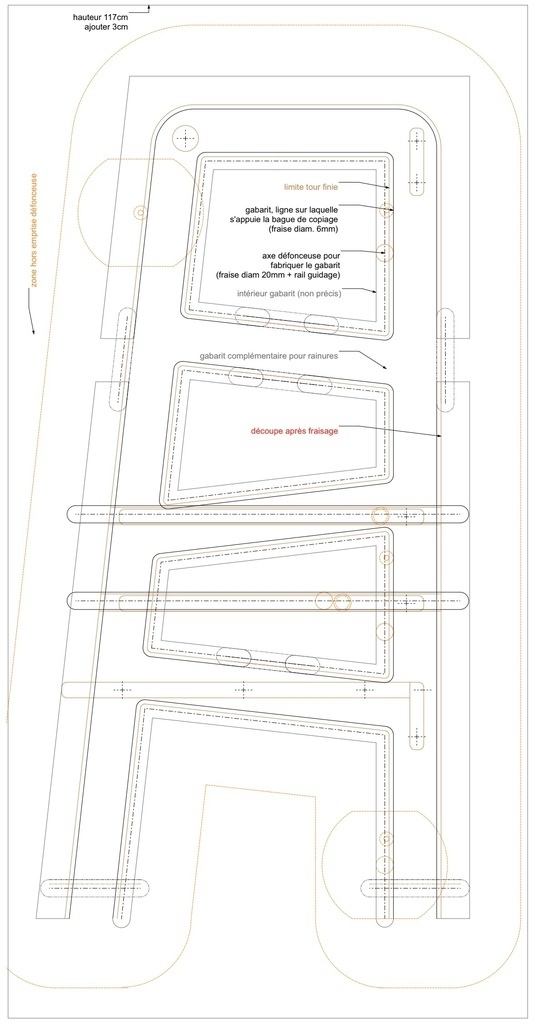

Le gabarit sert de guide pour la défonceuse (fraise droite et bague de copiage), le tracé du gabarit est donc décalé afin d'avoir une découpe finie qui corresponde à la forme que je cherchais (sur l'image ci-dessous, on voit en noir les limites du gabarit et en orange les limites de mes montants finis).

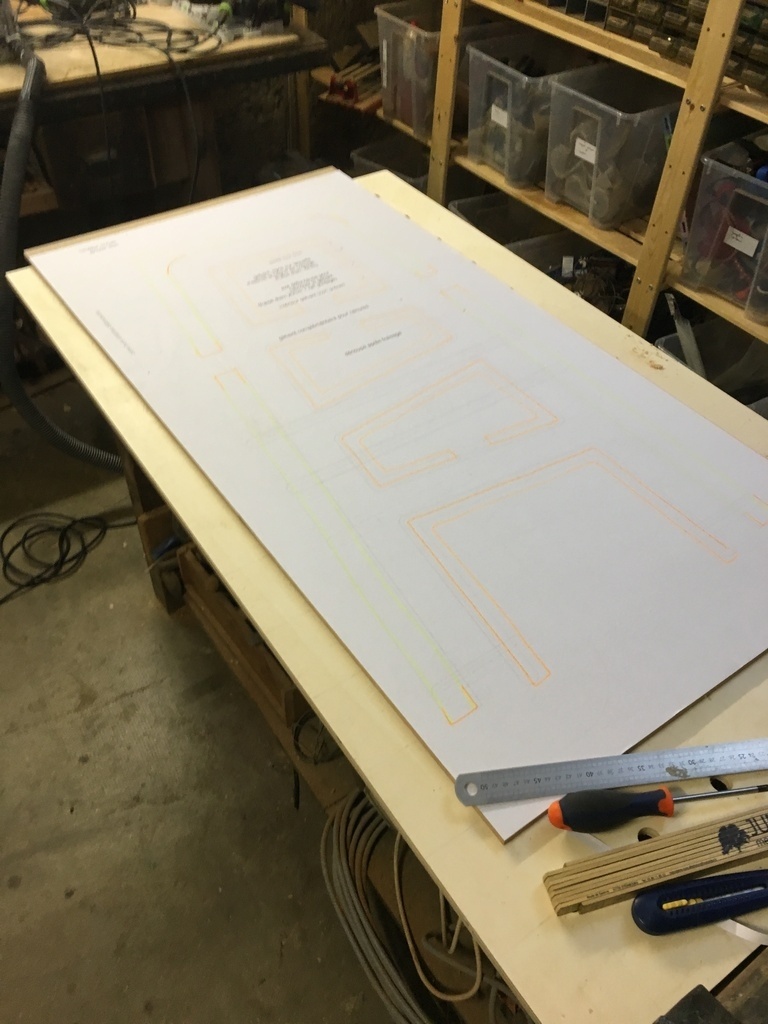

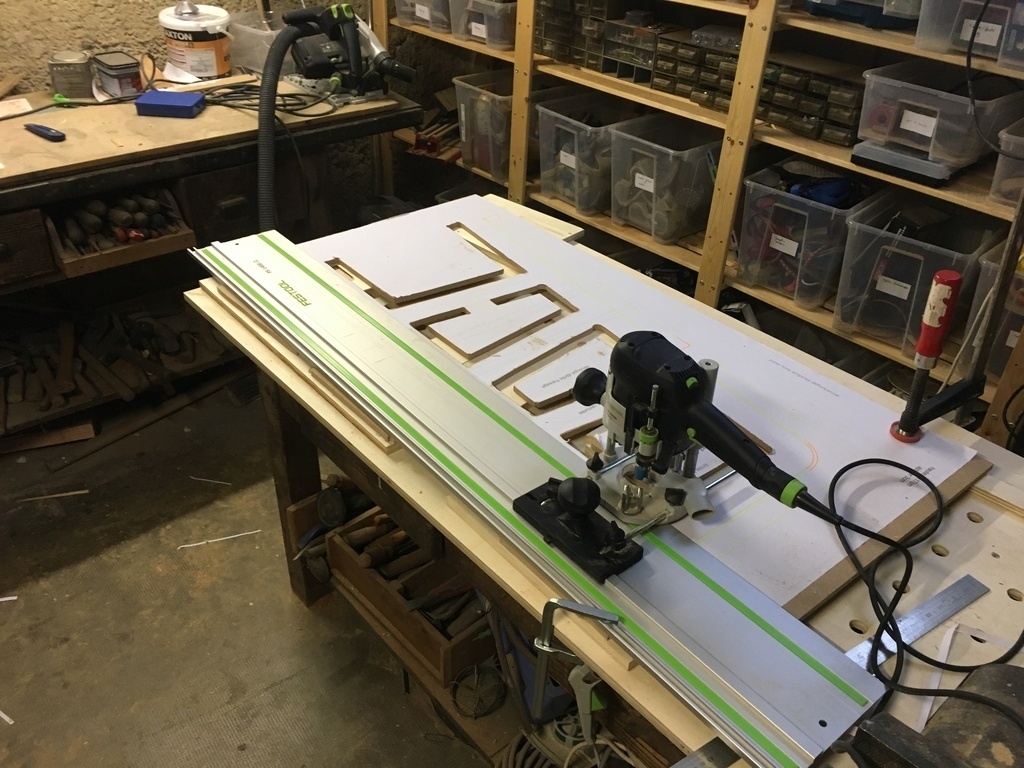

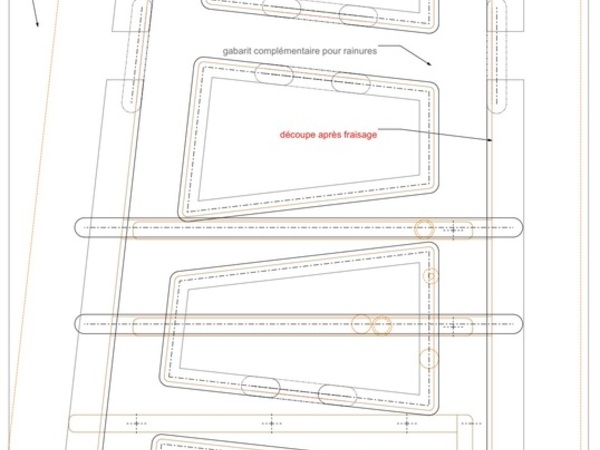

Collage du plan sur le MDF qui servira de gabarit, puis découpe (défonceuse + rail de guidage, et scie sauteuse pour les parties ne servant pas de guide)
Une fois le gabarit découpé j'ai percé les repères de perçage et passé un coup de ponceuse pour enlever le papier.
C'est parti pour la découpe des montants. J'ai utilisé des panneaux de MDF ep. 16mm afin d'avoir un beau rendu des arrondis. Si c'était à refaire je partirai sur un contreplaqué pour avoir plus de rigidité et pour passer moins de temps à tout peindre !

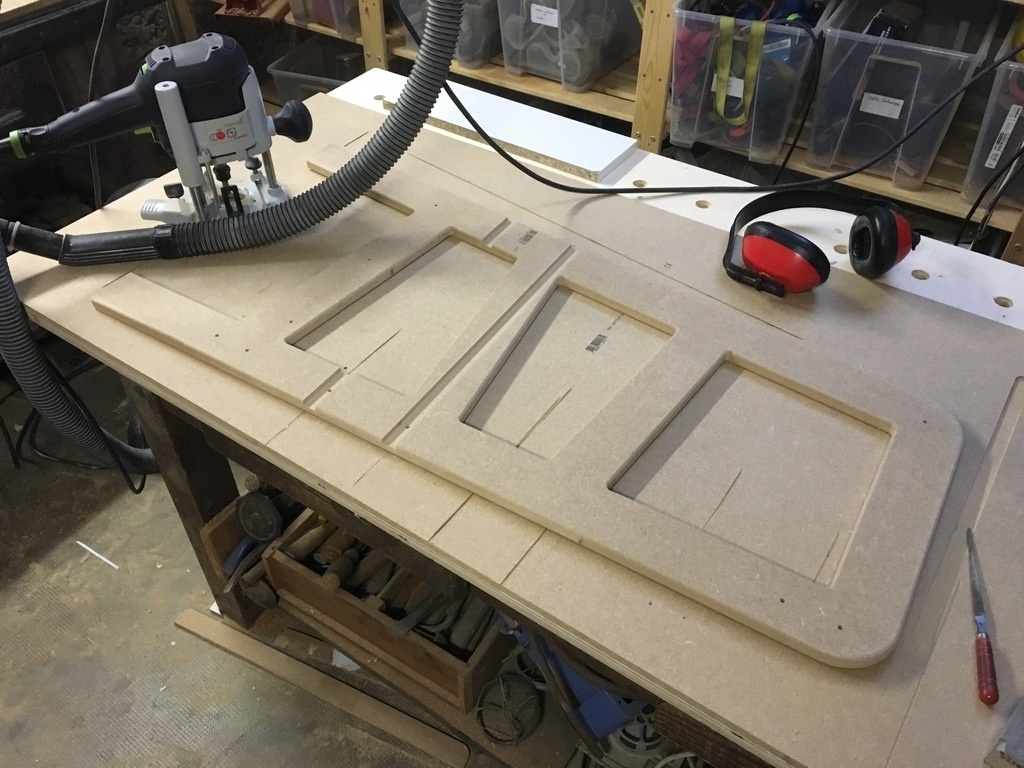

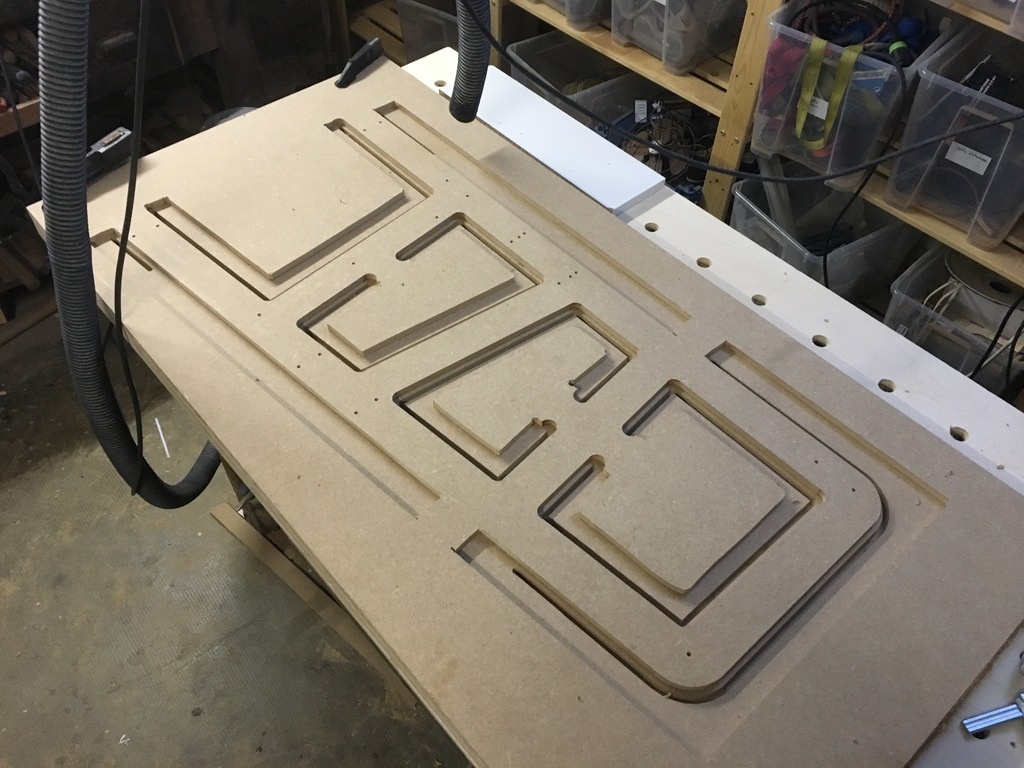

Voila le premier panneau découpé, avec le gabarit encore posé dessus :

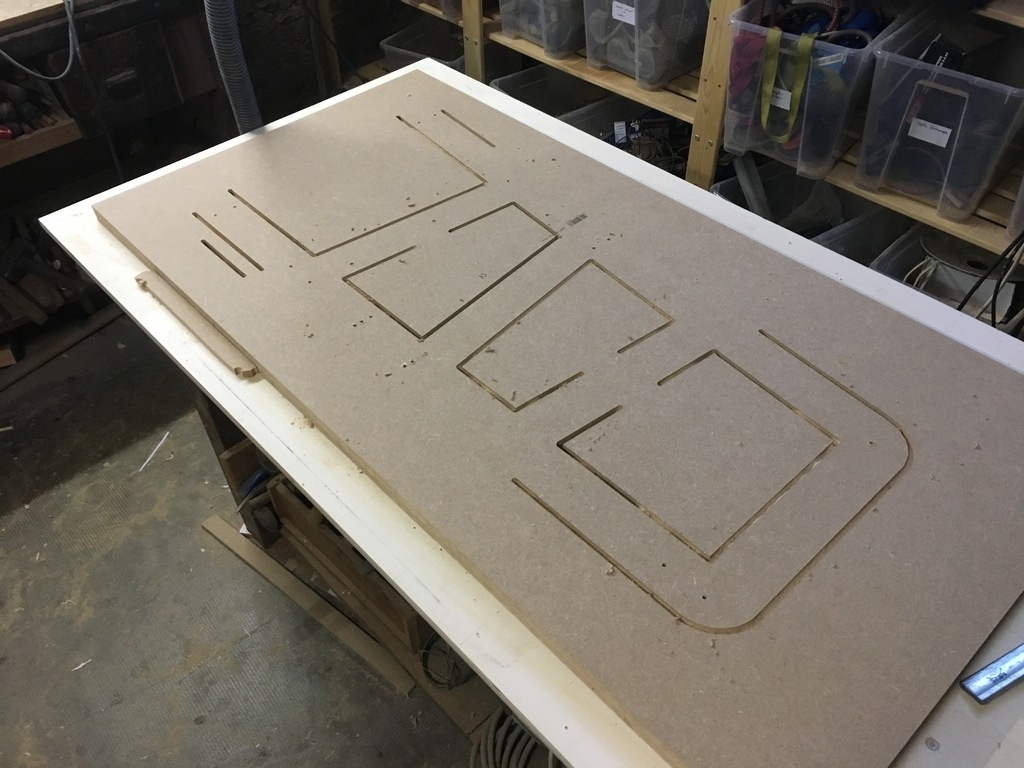

Tout n'est pas découpé à la défonceuse (sinon la pièce n'est plus maintenue et se barre au bout d'un moment), je découpe les portions droites à la scie plongeante.
Je réalise ensuite les rainures qui serviront à positionner le plateau (2 hauteurs en fonction de l'âge de l'enfant). Je réalise aussi les arrondis sur les arêtes.

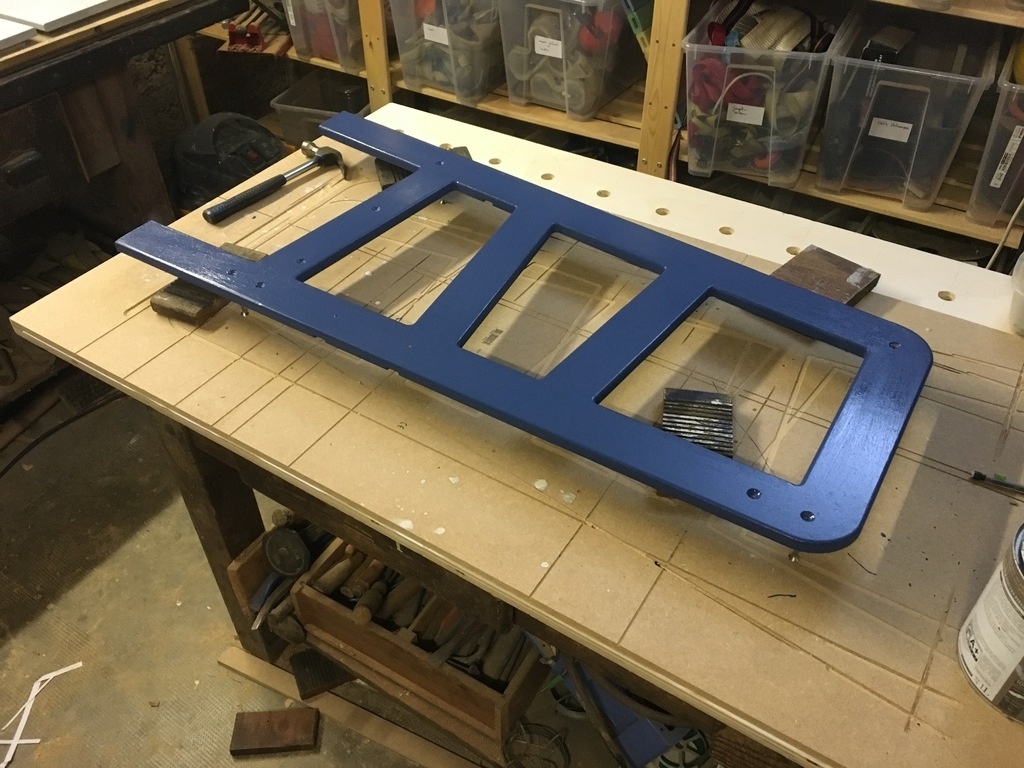

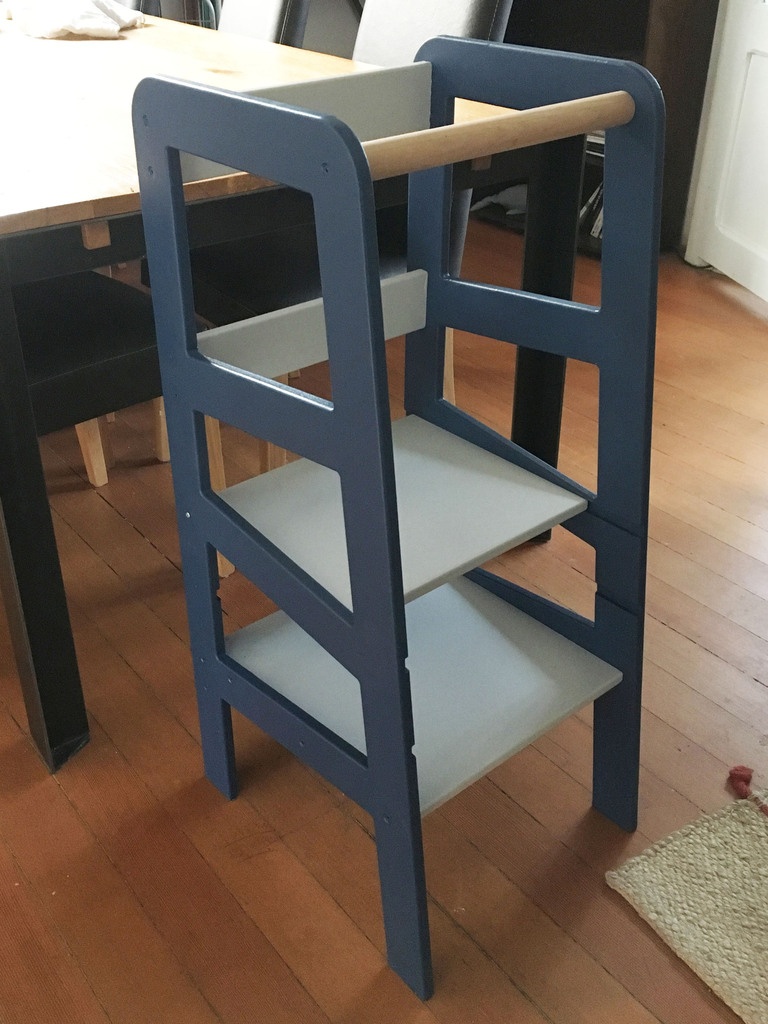

Je passe à la mise en peinture (1 couche d'aprêt + 2 couches de peinture). Clairement la partie la plus fastidieuse, j'avais sous-estimé le temps que ça prendrait !

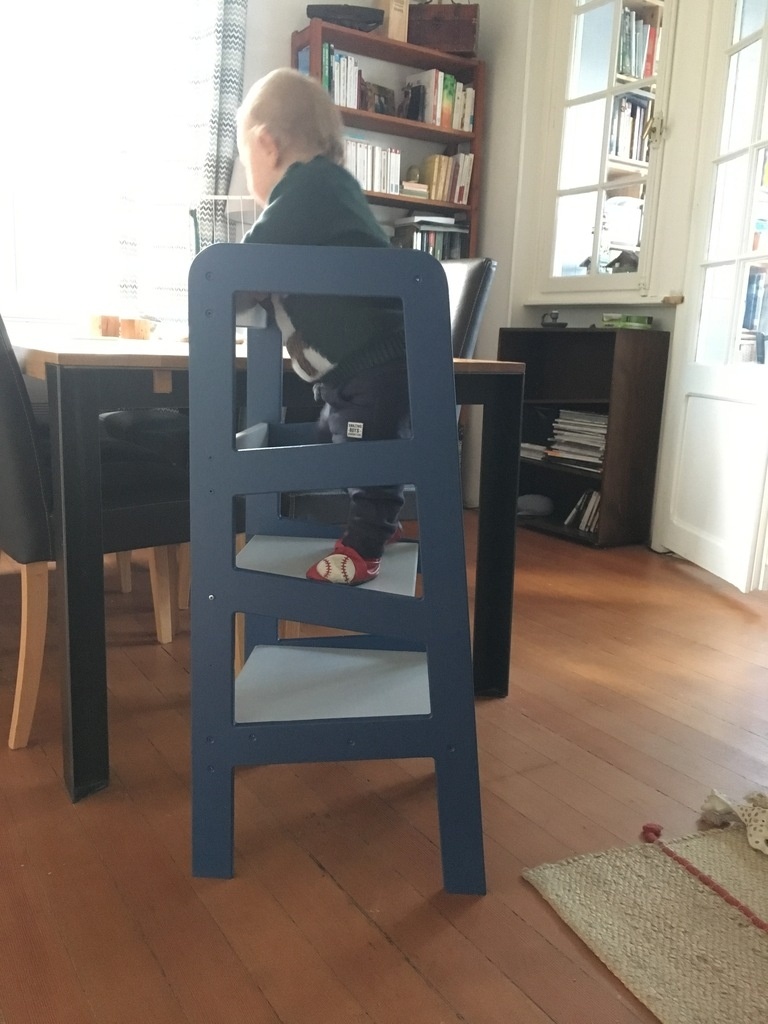

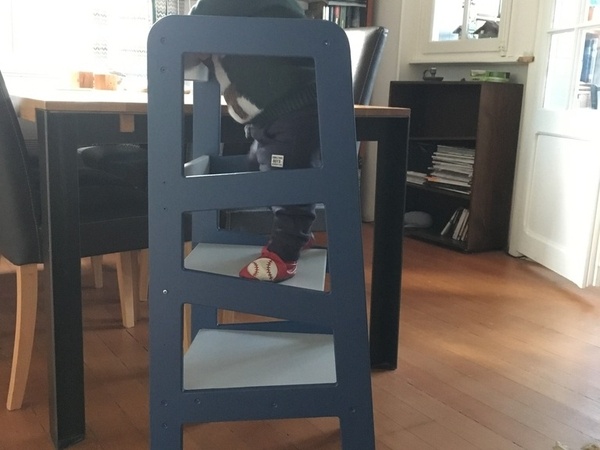

Et le premier test pour valider la solidité !
Merci pour votre attention et à bientôt pour de nouvelles créations!
