LOPEZ

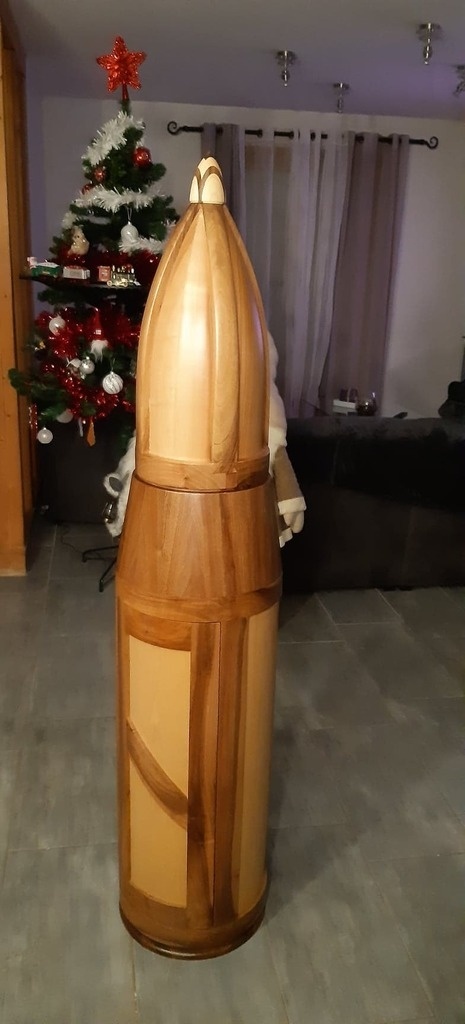

Création d'un bar en forme de munition


Après quelque temps d'absence je dépose ma dernière création qui à pour but d'être offert à mon frère militaire pour noël.

J'ai voulu sur ce projet mélanger 2 essence de bois: frêne et noyer français .

Il est composé de plusieurs difficulté ,du cintre en plan , traverse débillardé et bien sur toute la partie ogival.

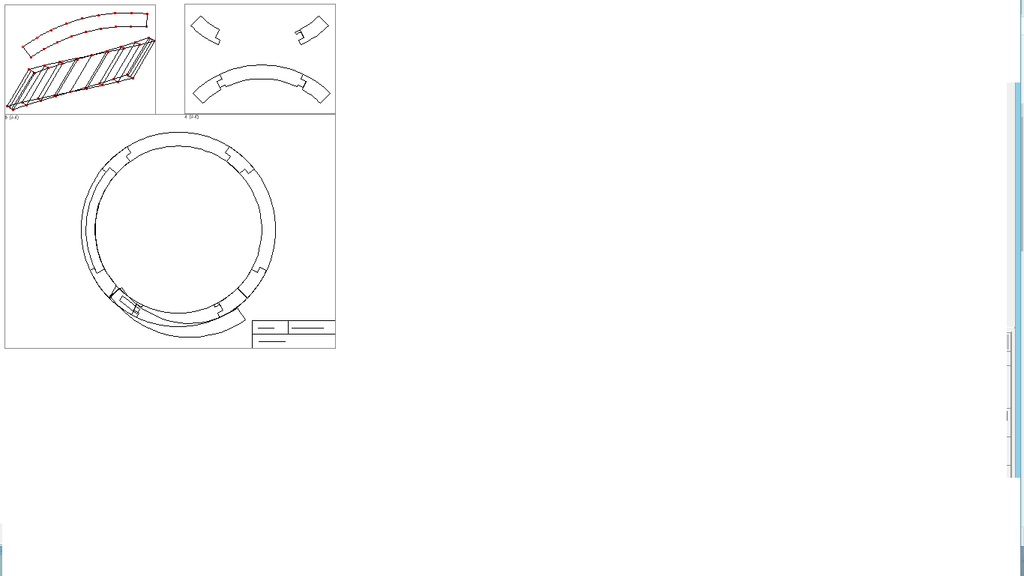

j'ai décomposé le bar en 2 partie fût et ogive,

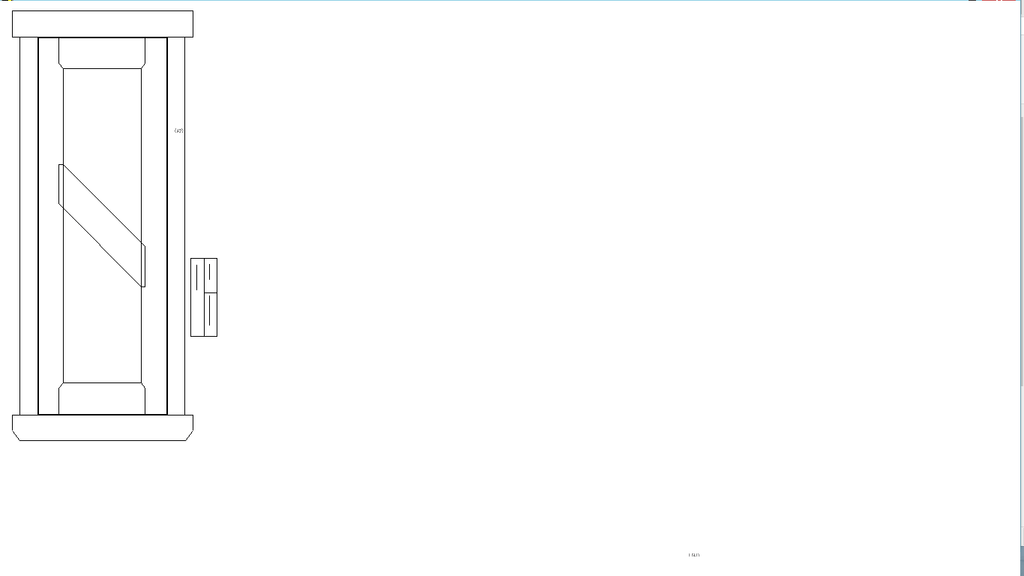

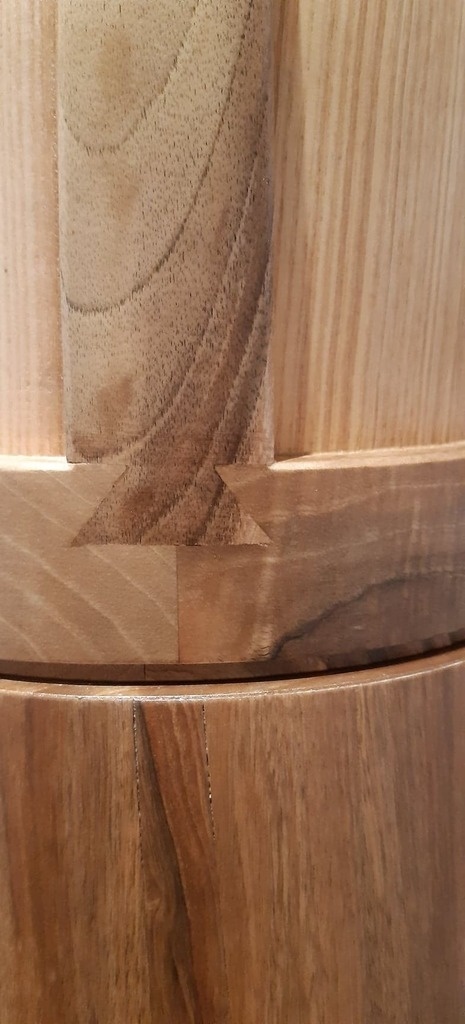

fût : -montant traverse en noyer usiné avec un gabarie de défonçage
-panneaux en medium de 3 collé avec un moule contre moule puis plaqué intérieur, extérieur en placage massif frêne (dosse).

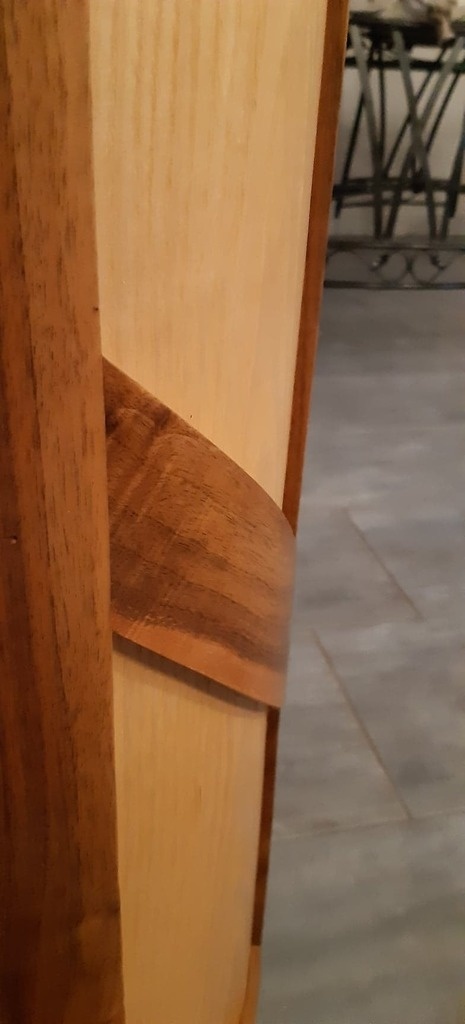

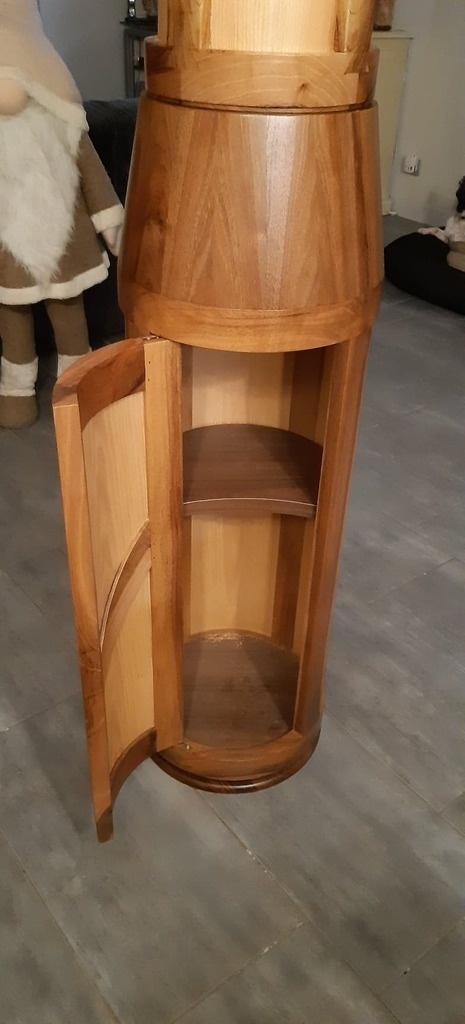

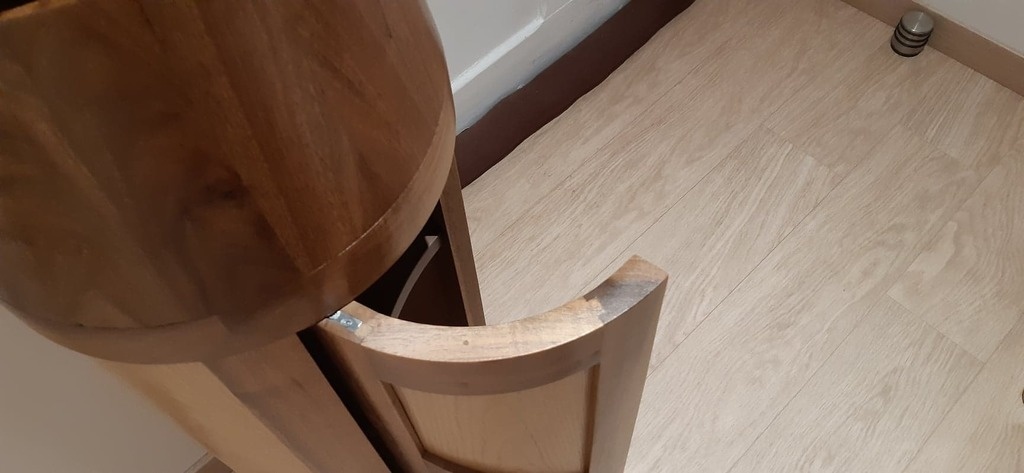

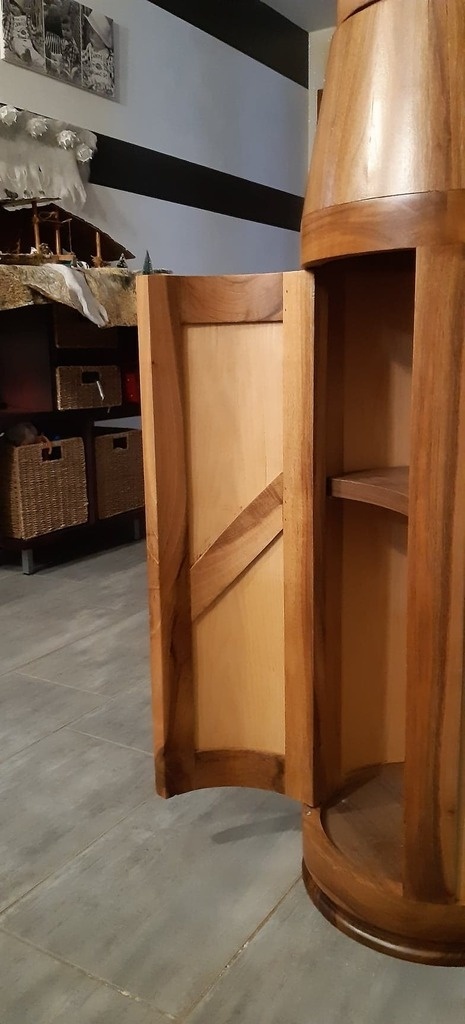

-pour la porte cintré idem avec une petite difficulté traverse intermédiaire cintré en plan et élévation rainuré pour recevoir le panneau haut et bas .
-la réduction pour recevoir l'ogive est constitué de medium de 30mm et 19 mmm collé en épaisseur puis plaqué intérieur (frêne teinté noir et extérieur noyer français.

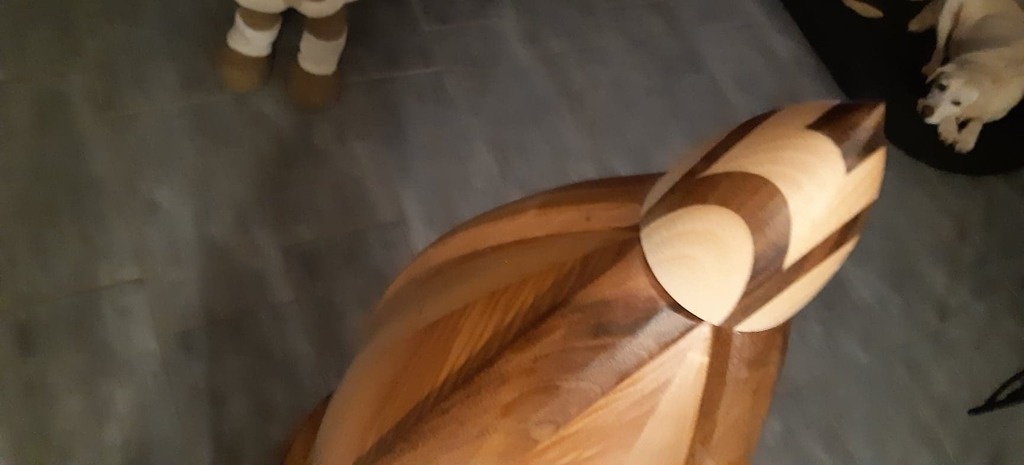

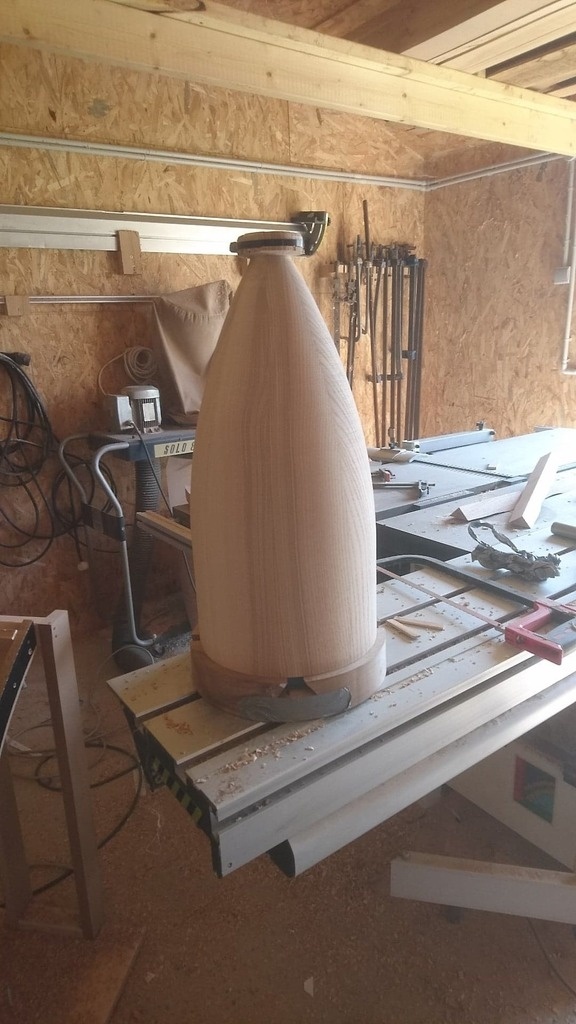

Ogive:-montant traverse en noyer usiné a l'aide d'un gabarie de défonçage et panneaux en frêne usiné au tour a bois

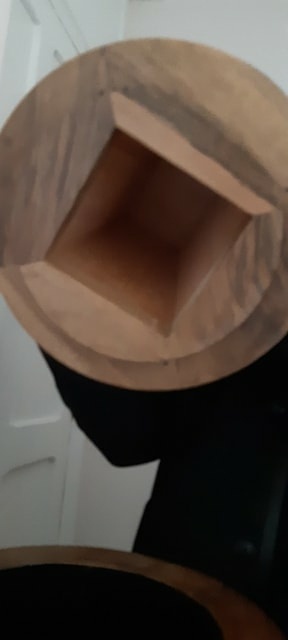

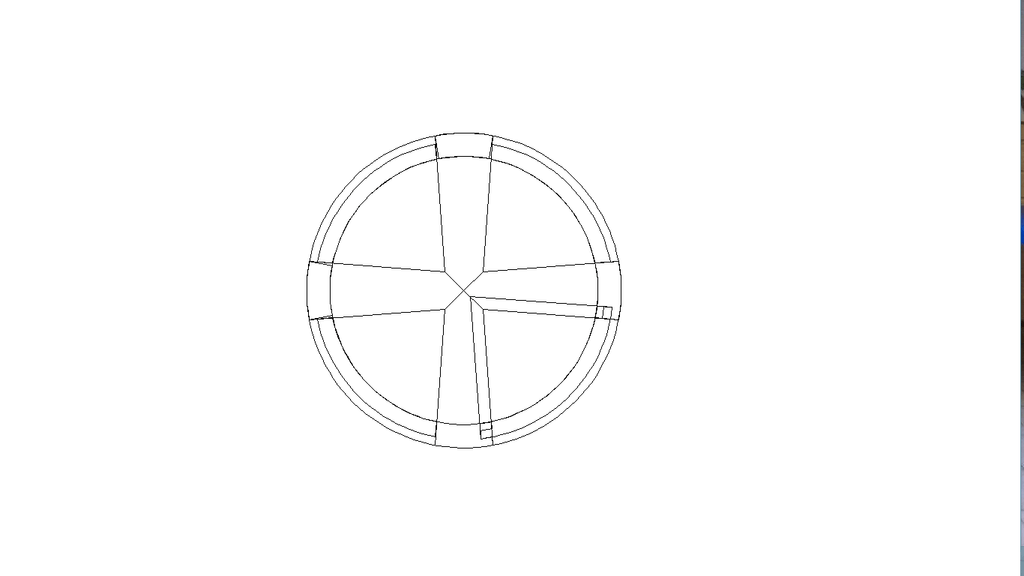

-intérieur arétier en CP exo 12 mm .

j'ai surement oublié des détails, si vous avez des questions je répondrais avec plaisir =)

malheureusement je n'ai pas pu mettre de vidéo .

suite des photos

Mis à jour

Discussions

LOPEZ  a publié la création "Création d'un bar en forme de munition".
il y a 4 ans
Boisbarbu
( Modifié )

Trés, trés beau boulot!
Combien d’heure?
Bravo

LOPEZ
( Modifié )

quand on aime on ne compte pas =) mais beaucoup, c'est difficile a dire car je l'avais mis de coté suite a un changement de ville et entreprise =s mais je pense que les 200-250 y sont entre les plans, le temps de réfléchir au méthode d'usinage puis l'ogive ma donné du fil à retordre.
merci beaucoup

JeffBurlu
( Modifié )

La réalisation est jolie.
Je ne commenterai pas le choix de l'objet représenté.

LOPEZ

merci

trente six seb
( Modifié )

Le thème est particulier mais le défi technique et la réalisation sont top.

LOPEZ

merci =)

fabien63
( Modifié )

Alors la, niveau technique BRAVO, tres jolie finition de plus,j'aurais été bien ennuyé avec une commande similaire

LOPEZ

Merci ^^

Fabien R
( Modifié )

C’est de la balle!!

LOPEZ

c est le cas de le dire x)

Fabien R
( Modifié )
J62
( Modifié )

Quel boulot!

LOPEZ

Merci bien

kaj
( Modifié )

Super travail technique

LOPEZ

C etait principalement pour ça que je souhaitais fabriqué cette balle pour le défis technique ,très enrichissant. Merci =)

mod
( Modifié )

Suer travail. Je dirais même très haut niveau de fabrication. J'espere y arriver une jour

LOPEZ

Merci =) ,avec du temps et de la motivation tous le monde peut le faire

mod

Ca j'ai. Reste plus qu'à pratiquer encore et encore

LOPEZ

^^ exactement c est en forgeant que l on devient forgeron ^^

Woodstock

Très beau boulot ! Bravo !👏

LOPEZ

Merci =)

sylvainlefrancomtois
( Modifié )

beau boulot technique !

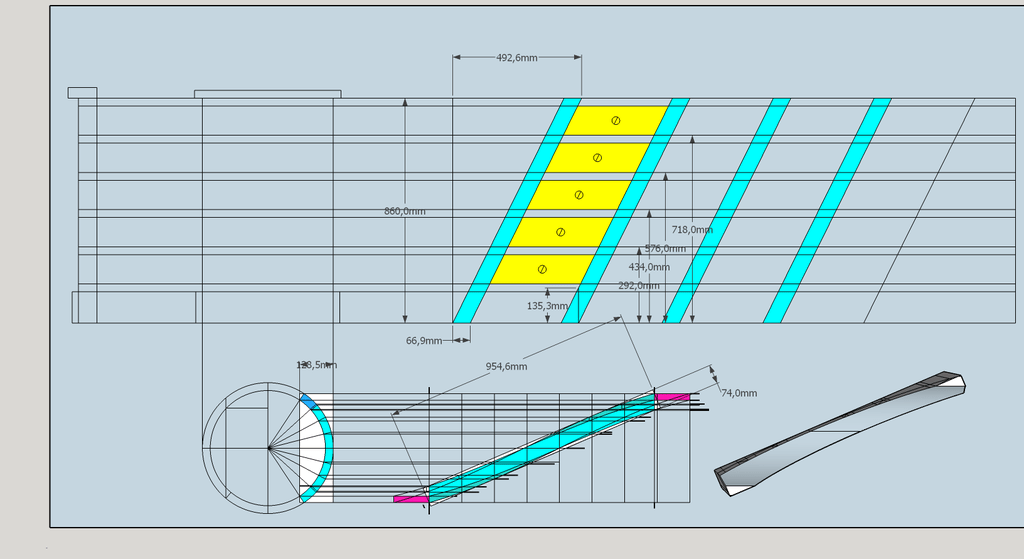

Ce n'est pas du cintré en plan et élévation , mais du cintré en plan avec traverse droite rampante (cylindre) débillardé (limon escalier) 😉

ici la technique par un de mes élèves ! youtube.com/wa...h?v=zmePknQLwG8

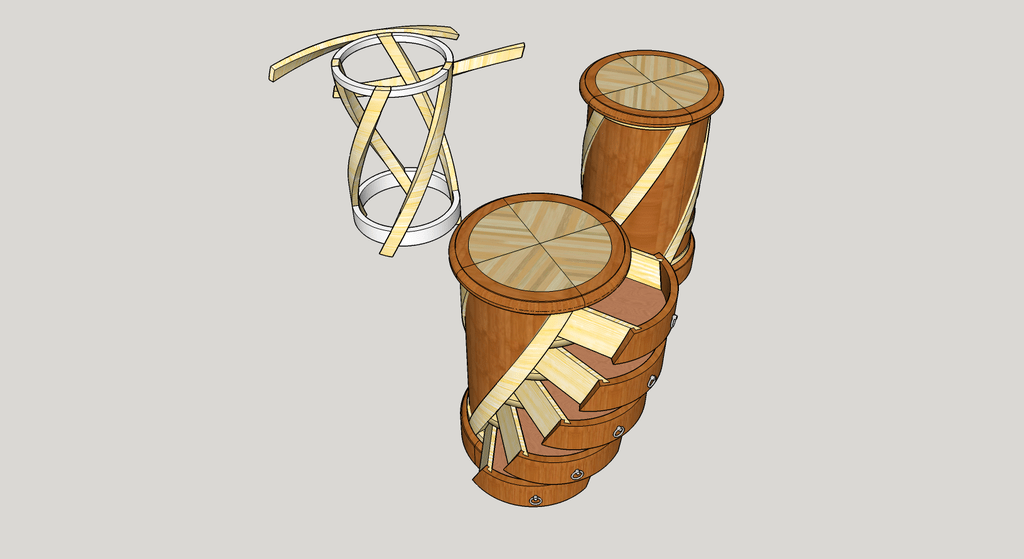

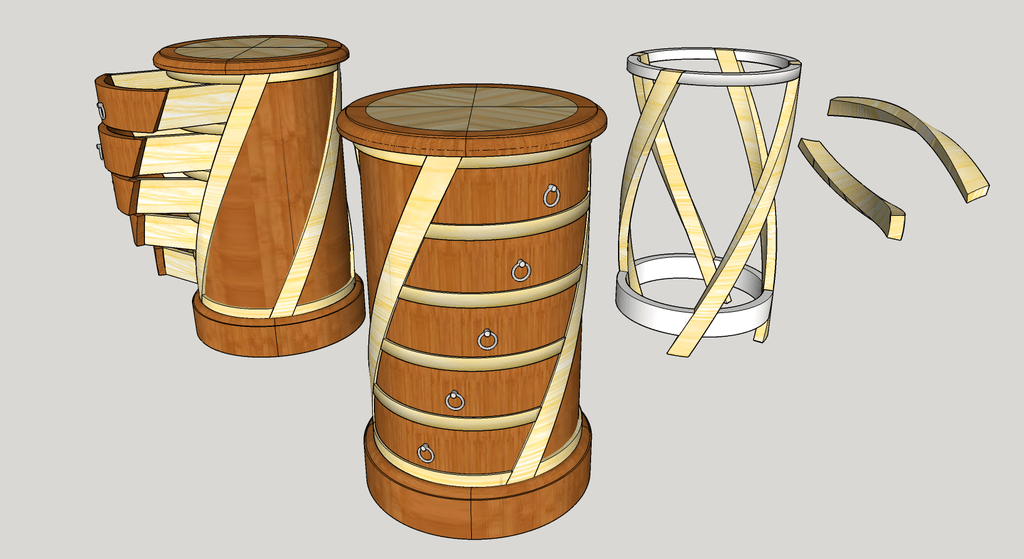

Un petit cadeau de noël pour tous , un somno revisité et son épure !

Grabouille

Merci !!
c'est mon plus beau Noël !

trente six seb

wahou !

LOPEZ

Merci,effectivement vous avez raison, une erreur de ma part j ai modifié ça. =)
