Trait de jupiter de charpentier

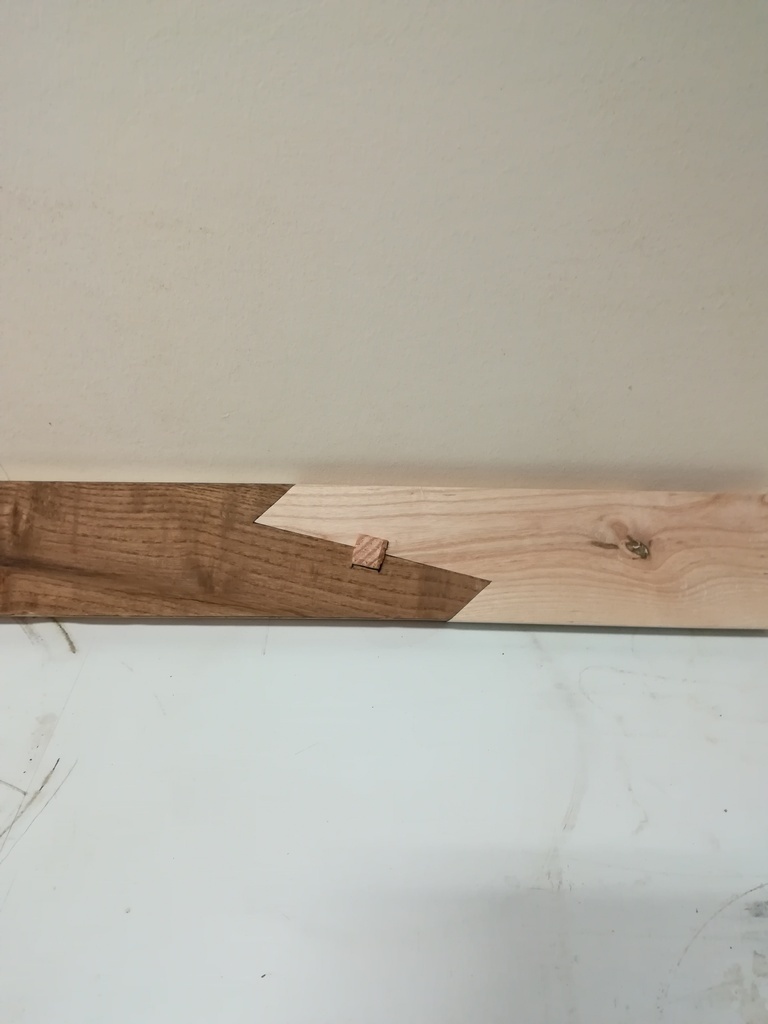

Exact et j'avais le tien en tête puis sur la vidéo j'ai celui que j'ai fais et j'avoue que je voyais pas trop comment ca pouvait tenir mais si ca tiens. Les deux existe ?????? Je sais pas

Oui, le siens est une enture oblique crantée avec épaulements en coupe, tenons en bouts et clefs. C'est une version plus évoluée du ''Trait de jupiter'' c'est enture encaisse mieux les poussées latérales et permet un meilleur guidage à l'assemblage.

C'est sûr qu'avec le tenon en bout et les clés serrées ils peut plus bouger dans aucun sens alors que le mien peut arriver a bouger latéralement

salut, ce qui ne va pas dans ton trait Fred, par rapport à celui de Sanglier, c'est que ton plan de cisaillement est trop petit. Si tu regardes bien celui de Sanglier, la clé est dans le même plan que la coupe en sifflet.

Fredcourtaud Bonjour Fred, ce que tu as réalisé s'appelle une enture oblique à épaulement en biseau et à clefs. Mais ici elles ne peuvent pas bien jouer leurs rôles. Pour répondre à des efforts importants de traction et gagner en stabilitée, il faudrait rajouter des crants et des clefs qui exercent une force de serrage dans le même plan (sens) que l'enture. (Comme dit BastienLB) La, tu obtiens un véritable ''Trait de Jupiter''. (Image de sanglier mais sans les tenons en plus)
Les entures sont formidables pour apprendre les assemblages. Bonne continuation à toi.
