Erick

Portes persiennées

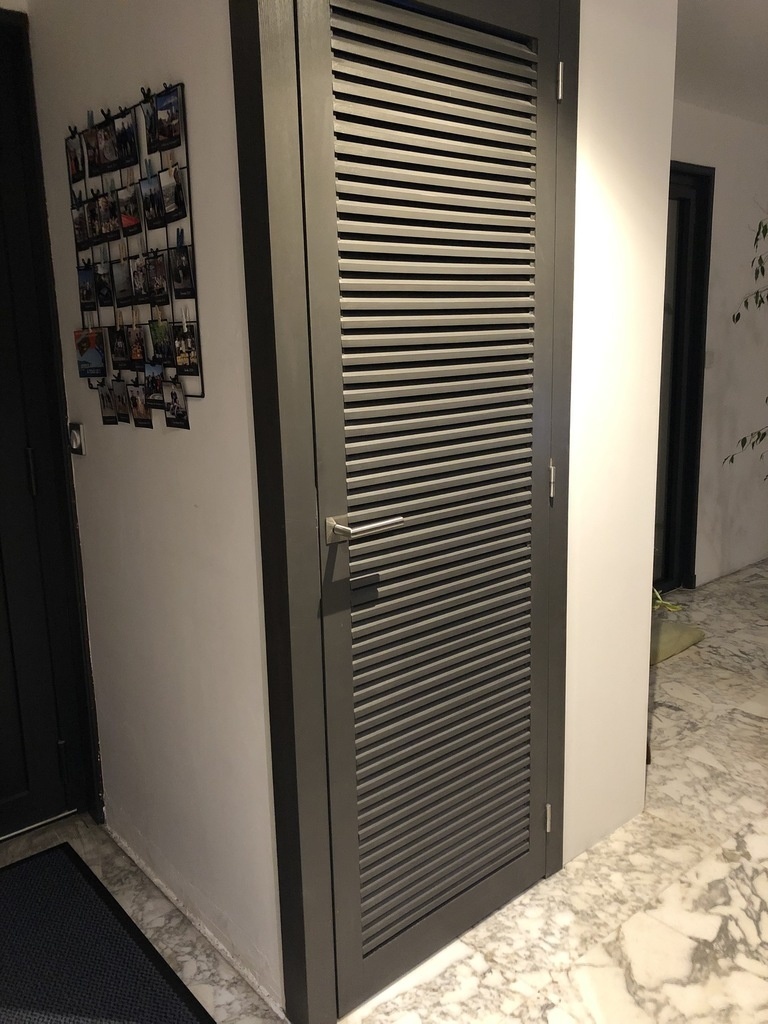

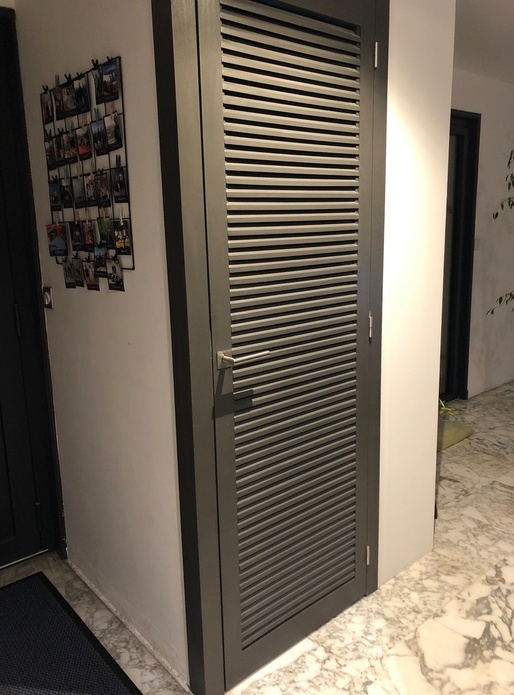

Réalisation de 2 portes persiennées en vis à vis. Une pour le vestiaire (vu en photo), une pour le placard à pellet
Premier travail en menuiserie :)

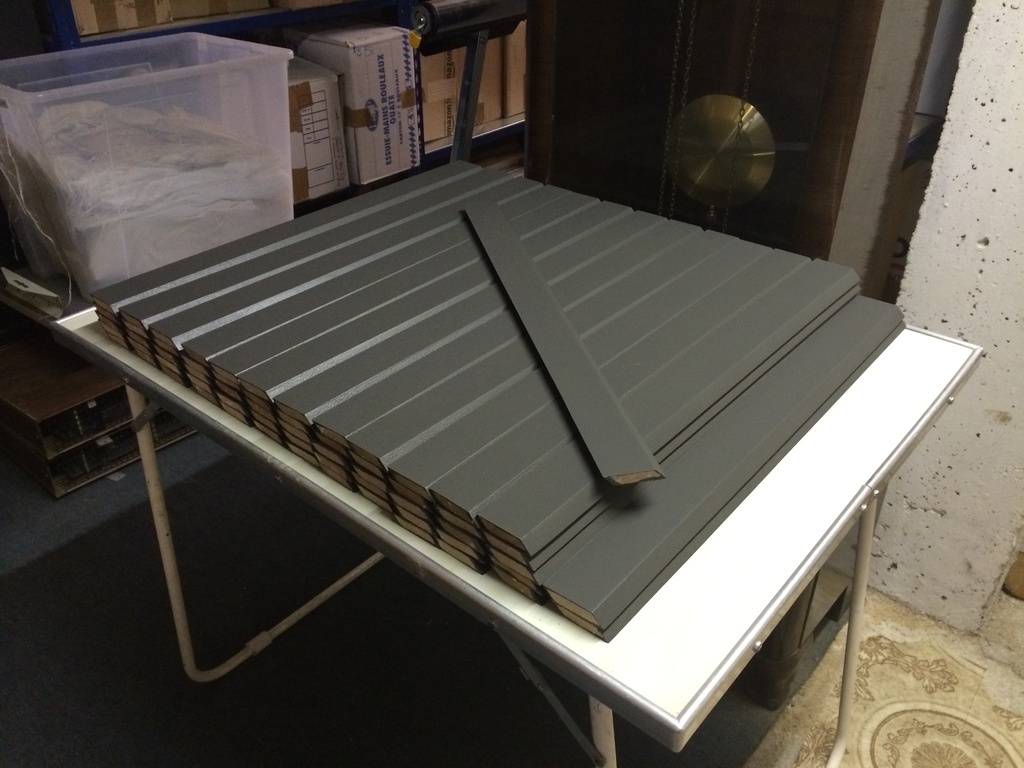

Fabrication un peu longue et fastidieuse, surtout pour la mise en couleur (vitrification noire) et le traitement des tranches de lames en medium avec de l'enduit.

Chaque porte laisse passer la couleur de peinture du local qu'elle clos
Rouge pour le placard à pellet, bleu pour le vestiaire


Discussions

Erick a publié la création "Portes persiennées".
il y a 4 ans
flonflon
( Modifié )

Bravo.Si c'est vraiment ton premier travail du bois, tu as un bel avenir devant toi.

Le Riflard et la Varlope

+1, je me joins à toi, tout pareil plutôt très encourageant pour un N°1

tbim

En voilà un qui n'a pas froid aux yeux pour commencer, bravo 👍

RIRI212
( Modifié )

Pfffff....
Beau boulot, mais.... qu'est-ce que c'est sur la photo n°2 ?
Un ....essai ????🤔

RIRI212

Eh ben alors mon Riri, t'as pas vu qu'il y avait une légende quand tu passes la souris sur les vignettes !...
Pfffff 😩

Erick
( Modifié )

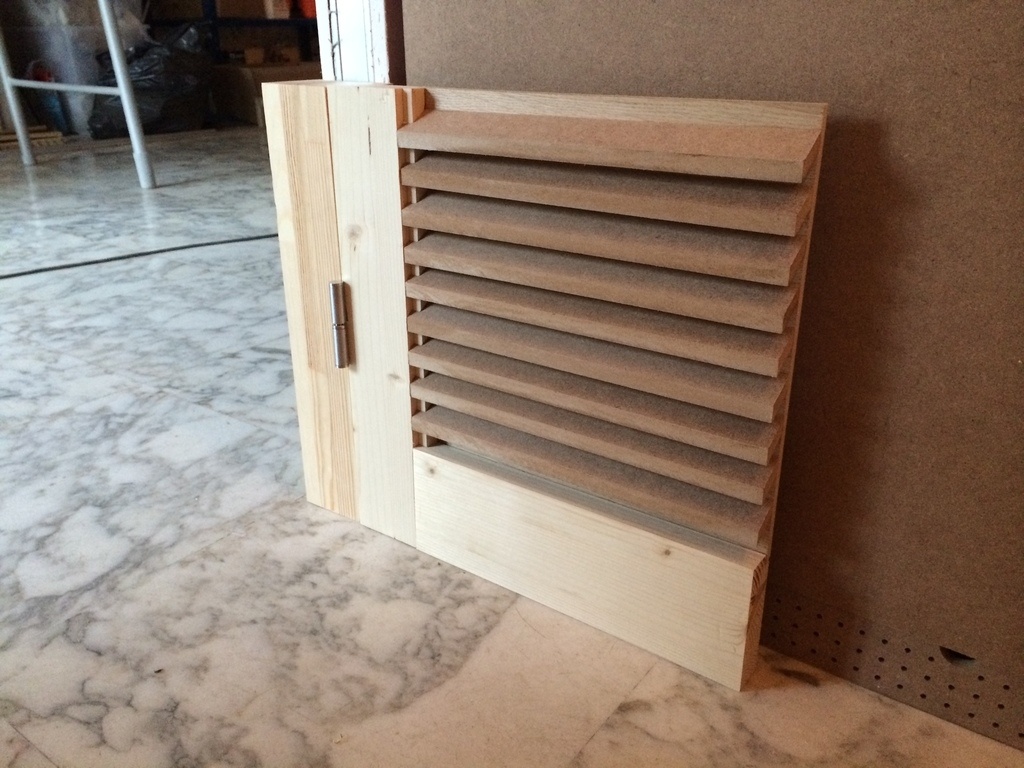

Oui, il s’agit d’un échantillon pour voir le rendu, les sections et la technique d’assemblage des persiennes
Merci pour les commentaires :)

RIRI212
( Modifié )

Erick

  • Je ne comprends pas bien comment tu fais pour "monter" tes lames photo 5 ?...
    La latte du bas sert d'écarteur, tandis que les deux "cales" du haut servent à enfoncer la lame sans l'abimer ???
  • Comment as tu fait avec ta défonceuse (?) pour faire les entailles sur les montants photo 3 (gabarit) ?...
Erick

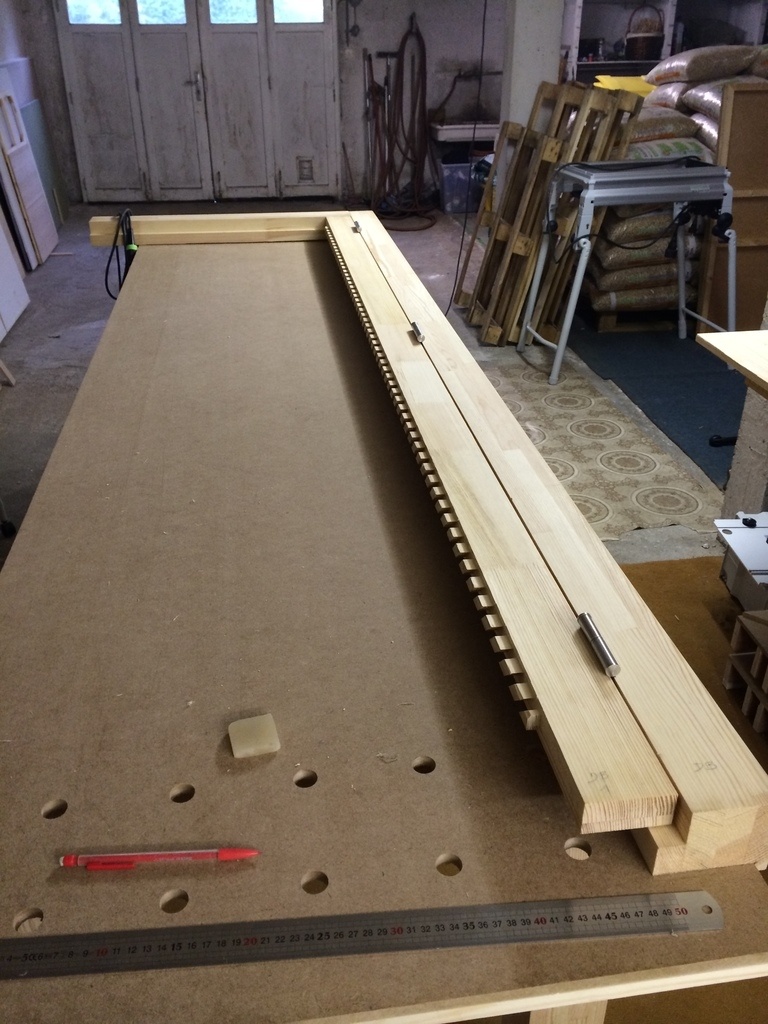

Les montants sont défoncés dans le long de chaque coté pour créer une languette.

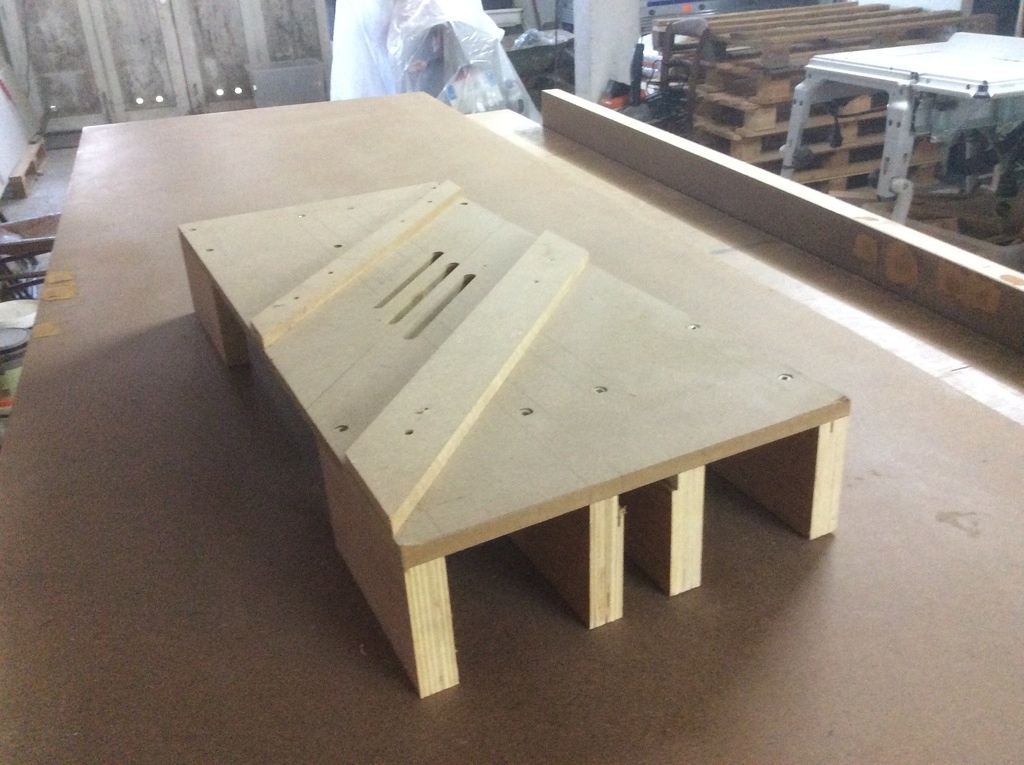

Cette languette est ensuite entaillée avec un gabarit (photo jointe) pour créer des cales régulières entre lames. On voit sur la tranche du gabarit 2 entailles qui servent à épauler la languette avec 2 petits bois en long au moment du défonçage des cales
Ensuite retouche au ciseau.
A l’assemblage ces cales ce sont avérées trop fragiles...

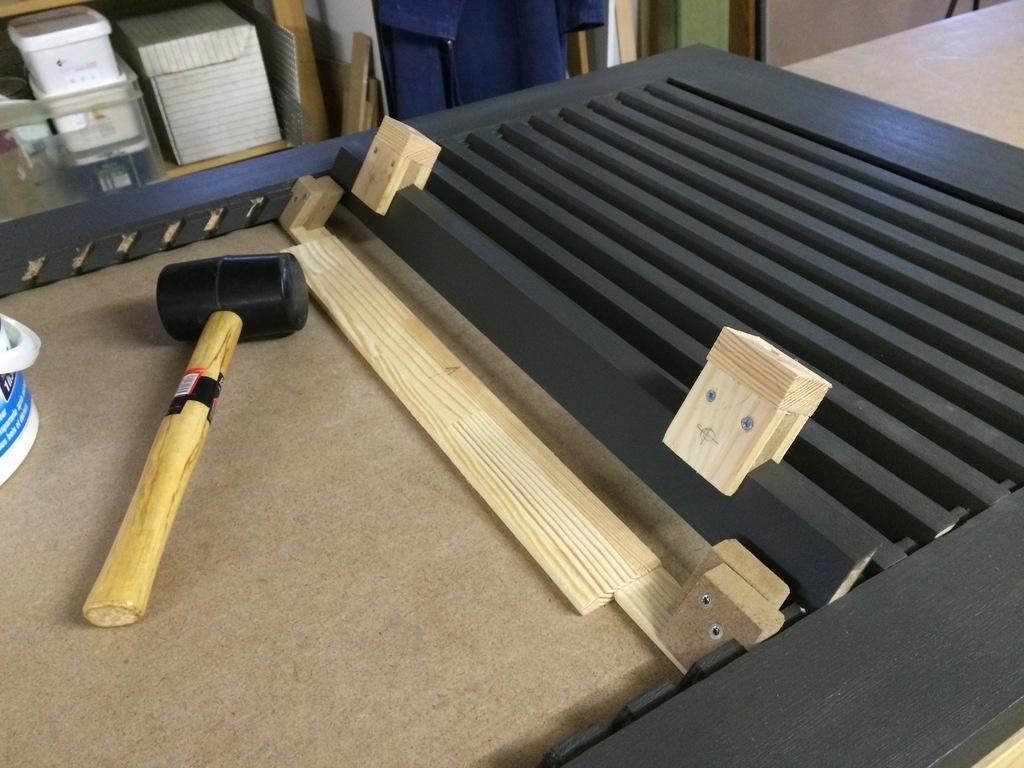

Effectivement, tu as raison, la latte du bas sert d’écarteur mais surtout de renfort aux extrémités pour enrober les cales et éviter la casse à l’insertion des lames.
Oui, les 2 martyres (photo 5) évitent de frapper directement la tranche des lames.
Pas sûr qu’un menuisier aurait choisi cette technique d’assemblage un peu fragile à réaliser... il y a sans doute plus simple

RIRI212
( Modifié )

Erick N'étant pas du "métier" non plus, je ne peux répondre en leur nom, mais en temps qu'amateur, je trouves que pour un premier projet, cela me parait bien réfléchi.
Le proto, les cales, les gabarits...
Et en plus le rendu final est sympa ...
Bref 👍
Une petite dernière... Qu'as tu utilisé comme charnières ?...

Erick

Ce sont des charnieres toutes bêtes de la gsb locale

RIRI212
( Modifié )

Erick Merci

durale

Bravo je pense m en inspirer pour faire la porte de mon placard qui a besoin de respirer dommage que c soit du mdf :)

Hannibal
( Modifié )

Bonjour très belle porte quel est l angle pour les lattes (45’je pense ) et l écartement approximatif cordialement cyril

trente six seb

J'en ai vu beaucoup à 45°.
Ce n'est effectivement pas traditionnel mais avec nos machines d'aujourd'hui, on va dans le sens qu'on veut (peut) et à 45 ° c'est toujours réversible.

Hannibal

Merci à tous les deux

Erick
( Modifié )

Bonjour Hannibal,
Oui 45°
l'écartement est de 1cm
Bonne journée

Hannibal

Merci beaucoup Erick

sylvainlefrancomtois
( Modifié )

En fait ce n'est pas l'écartement que l'on apprend traditionnellement, mais le recouvrement de clair de vue qui doit être de minimum 9 mm d'une lame a l'autre !😉
