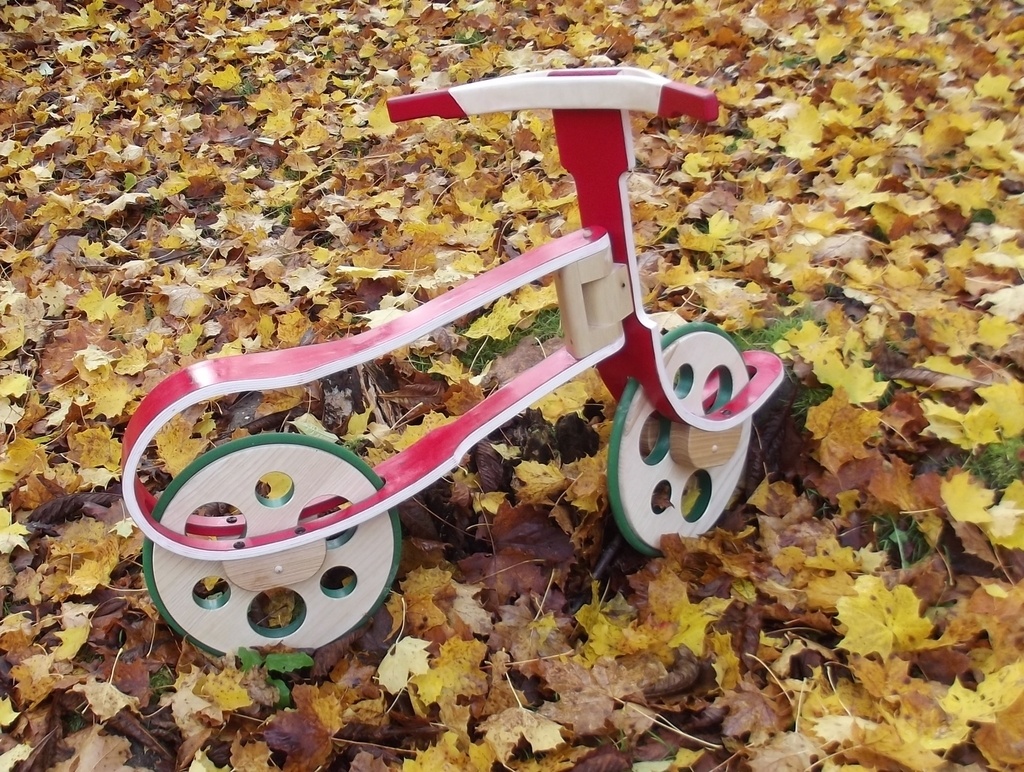

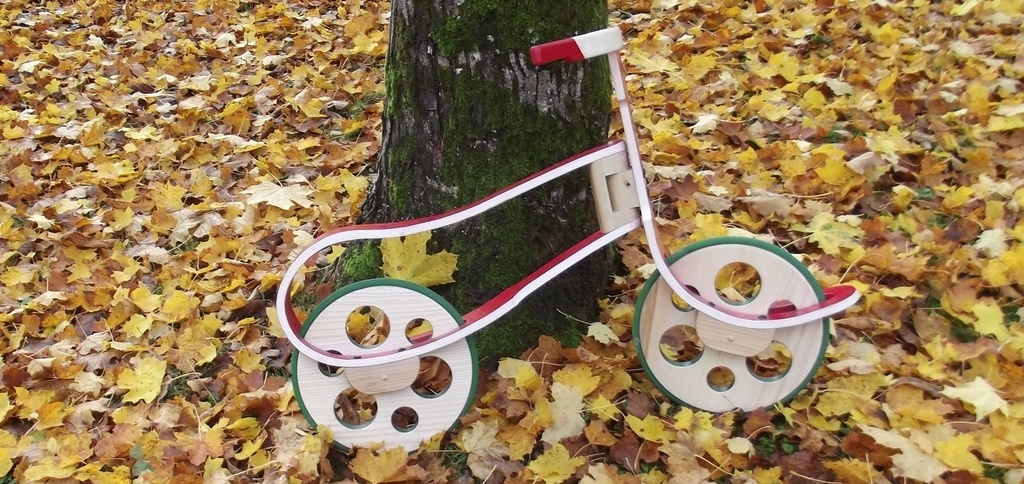

Draisienne d'automne


La mise en forme de contre plaqué permet de dessiner des courbes dans le seul but de faire des structures légères, résistantes et souples.
Cette petite draisienne faite pour un enfant de 6 ans servira de modèle pour d'autre tentatives de mise en forme de contre plaqué.

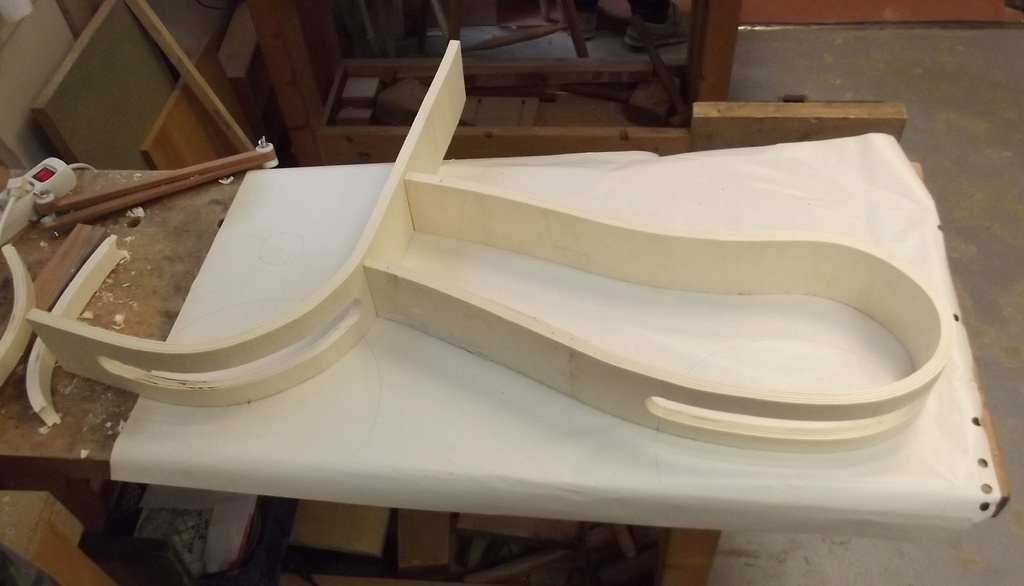

Quatre feuilles de contre plaqué de peuplier de 3 mm collées sur une forme en agglo.
Les axes des roues sont en acier de 8mm montées sur roulement.

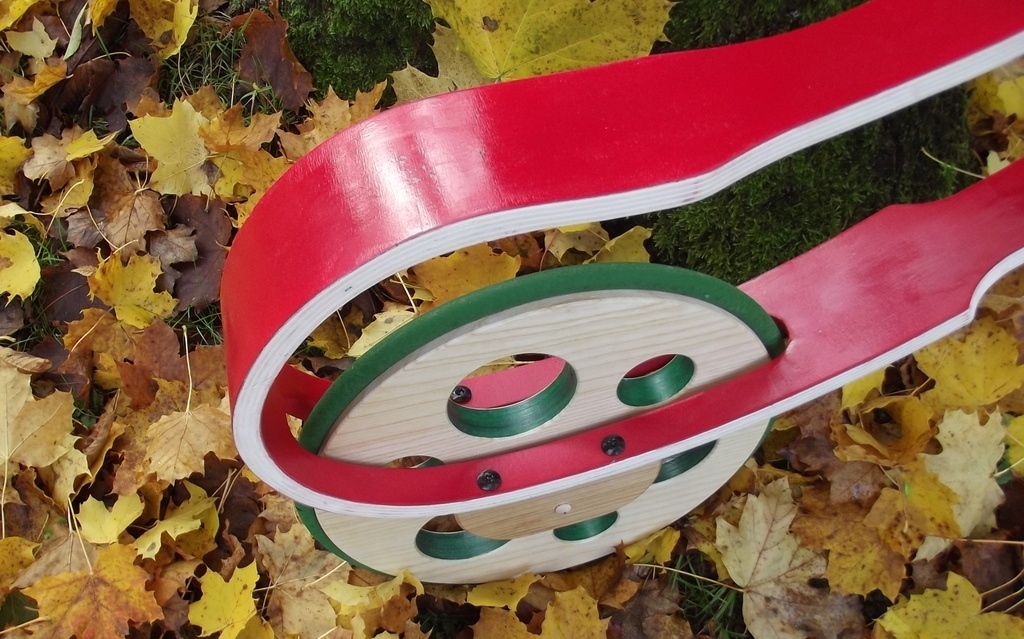

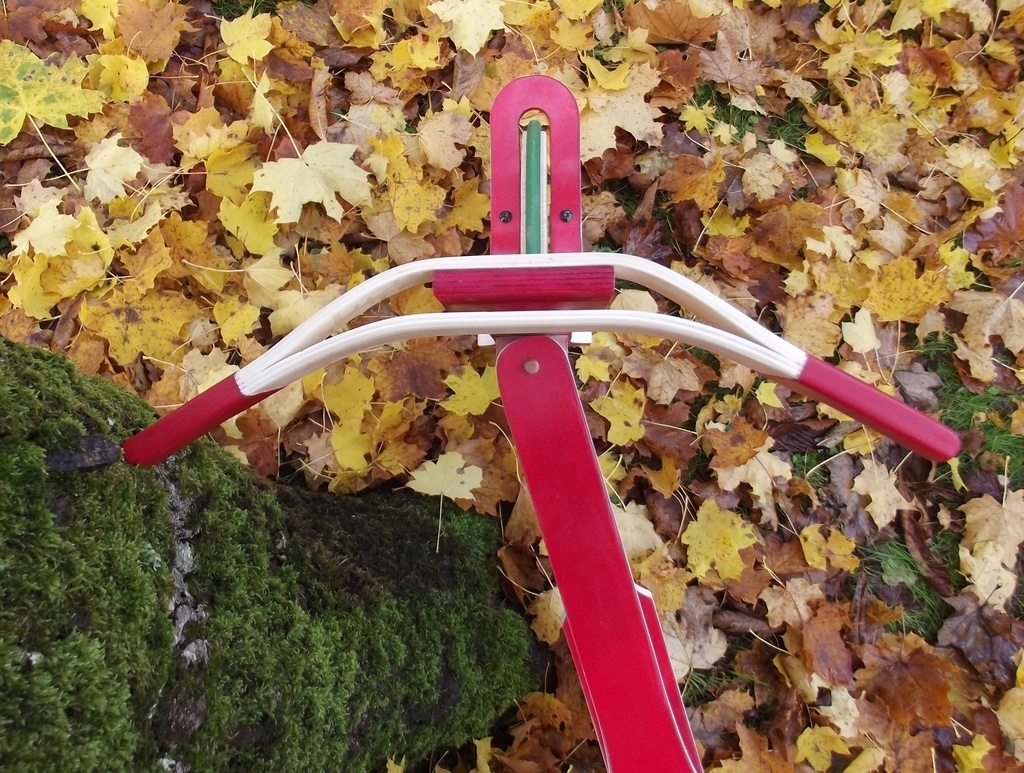

Les roues sont en 3 plis de frêne.Il y a eu plusieurs dessins pour le guidon.
Le bandage des roues est une courroie de polyuréthane de 15mm de diamètre.
Le choix des proportions est volontaire: roues massives et structure légère, les parties peintes
ont la prétention de mettre en valeur le dessin.


Discussions

LeHLM a publié la création "Draisienne d'automne".
il y a 5 ans
flonflon

Beau et très impressionnant techniquement

Philippe Gelard

Ah oui c'est très très joli! Ça fait un peu peur quand même...

Niouniou

sympa! Ca se colle avec quoi, la courroie de PU ? colle PU ? Colle contact ? cyano ?

Vianney - VICA

Génial. En plus il doit y avoir une certaine souplesse qui doit amortir un peu ?

foal

Très original! on pourrait ajouter une selle genre chopper avec un moreau ayant la même courbure de la fourche.bravo, bel ouvrage.

Termite
( Modifié )

Oui, très impressionnant. tu aurais quelques photos montrant la fabrication du cadre?
Ou trouve tu du CP de 3mm? je ne trouve jamais moins de 5mm. Tuas donc "juste" courbé et collé entre elles ces feuilles de CP?

foal

personnellement j'en trouve dans les magasins pour le modélisme.

Termite

Merci pour l'info, je n'aurais pas penser à ce genre de magasin. Quelles dimensions peuvent-ils fournir?

foal
( Modifié )

Termite des petites dimensions et assez cher!

Termite
( Modifié )

foal Merci de ton retour

riquet18x4

Bravo pour ta draisienne, elle est très originale et les courbes en contre plaqué sont très belles.

LeHLM

Le cp de 3mm de peuplier se trouve chez les marchands de bois et panneaux, la plupart du temps sur commande.Attention à la qualité. Autour de 20à 25€ la plaque de 125x250cm.

bernardrebout

Très belle ligne, et l'ensemble me parait bien suspendu !

Alpine Workshop

très stylé il va falloir que je m'y mette mes jumelles vont en vouloir !

Nicolas Massé

Très joli ! En quelle matière est le boudin vert sur chaque roue ? Serait-ce un tuyau d'arrosage ?

LeHLM

Le bandage des roues est en courroie polyuréthane soudée à chaud.

Nicolas Massé

Merci !
