Salut,

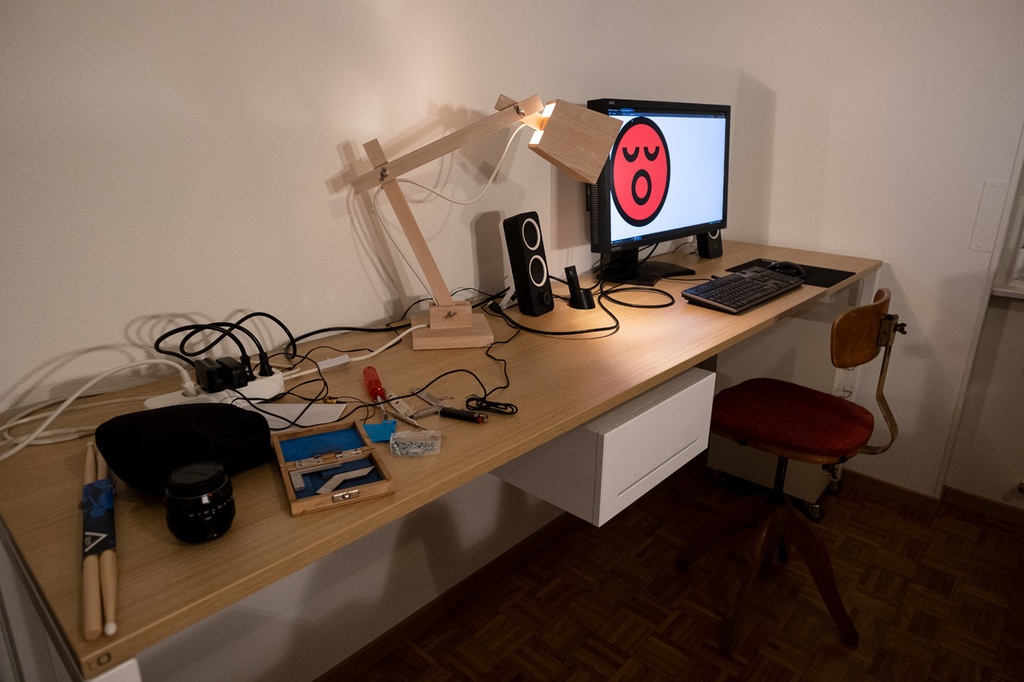

J'en avais un peu mare de ces tours moches de PC qui traînent sous le bureau, du coup je me suis dit qu'un petit embarquement pourrait être une solution !
Comme le tout est sous une table et peint en blanc, je me suis dit qu'un pauvre contreplaqué épicéa ferait bien le boulot pour le caisson extérieur mais j'aurais du prendre quelque chose d'un poil plus propre, le CP en question était vraiment grossier en état de surface et relativement moisi à peindre proprement... m'enfin je m'en suis sorti tout de même...

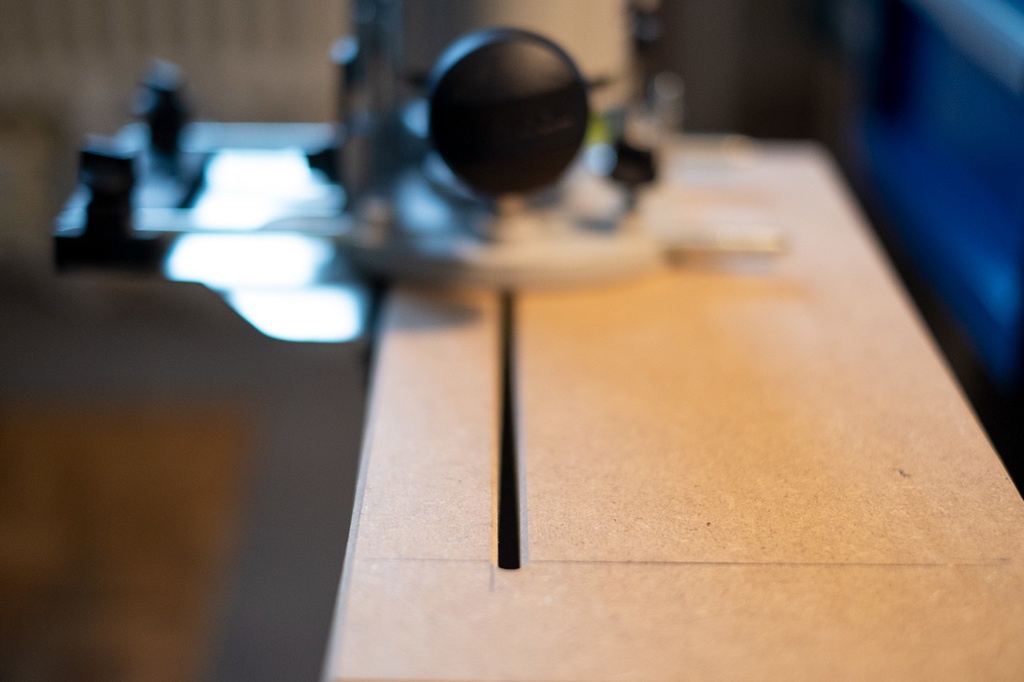

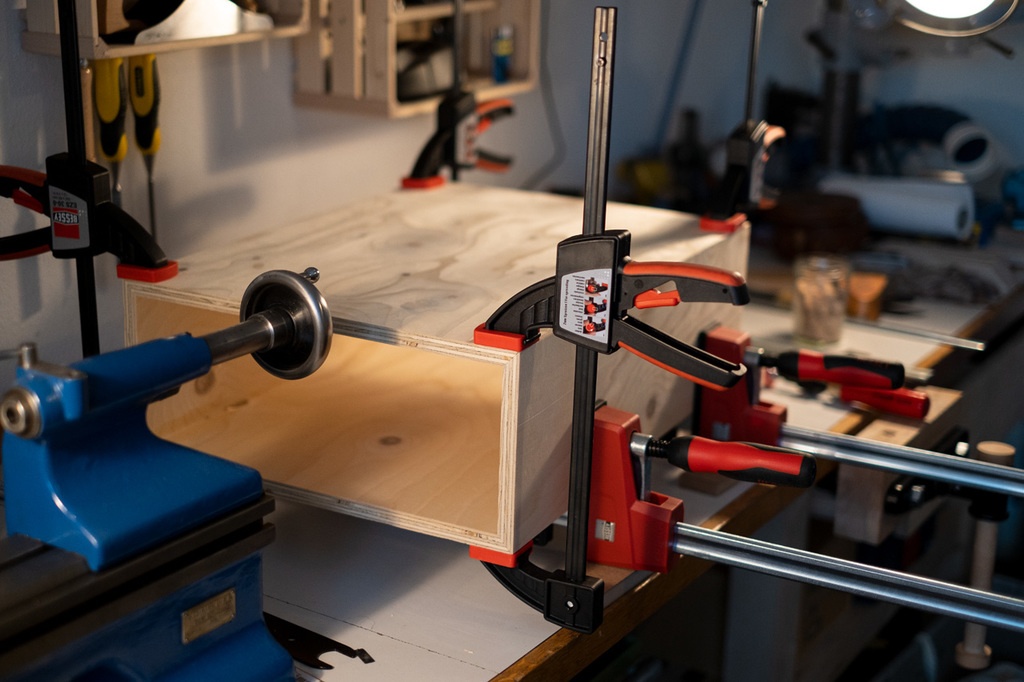

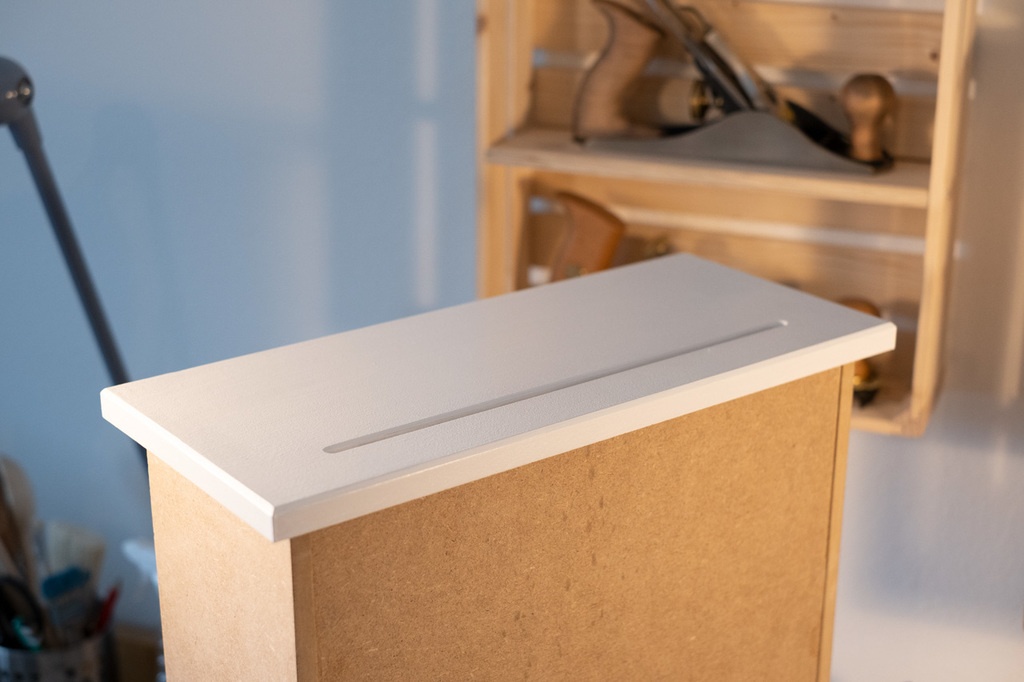

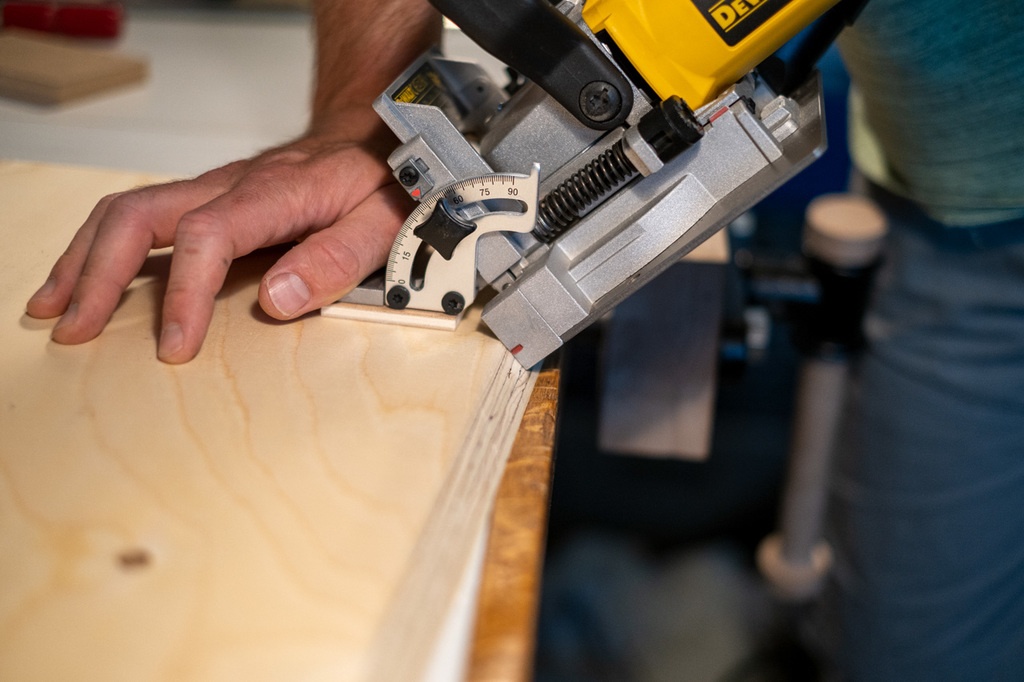

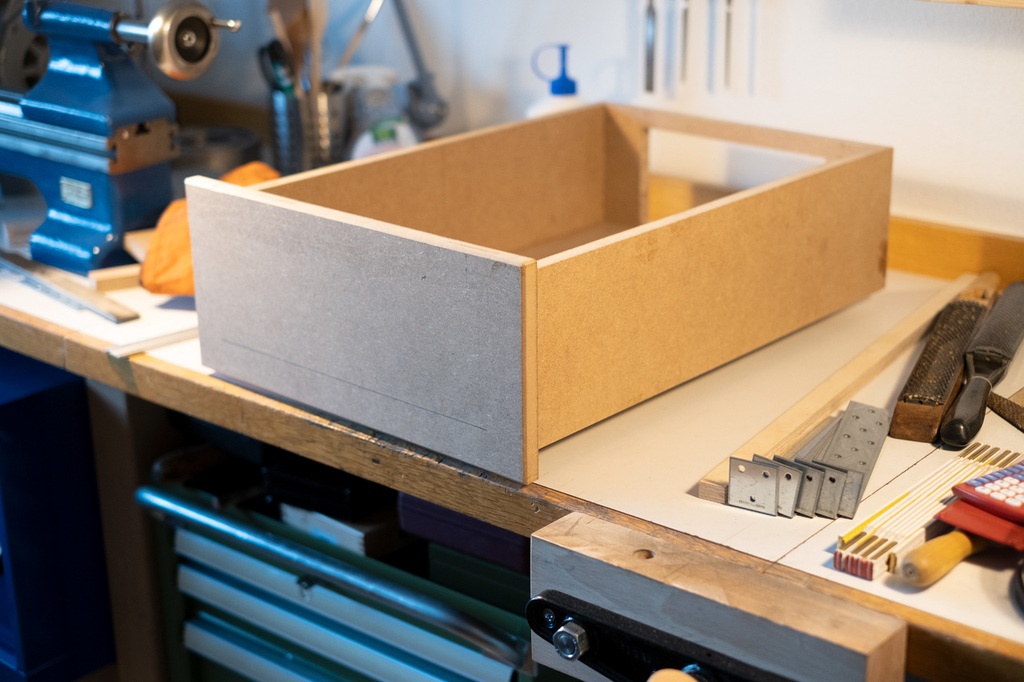

Assemblage du caisson extérieur à coup de colle et de biscuit et pareil pour le tiroir lui même. Je n'ai pas de photos de l'assemblage de ce dernier mais vous devriez comprendre le principe, il est fait en MDF pas cher et laissé brute à l'exception de la façade que j'ai aussi passé en blanc.

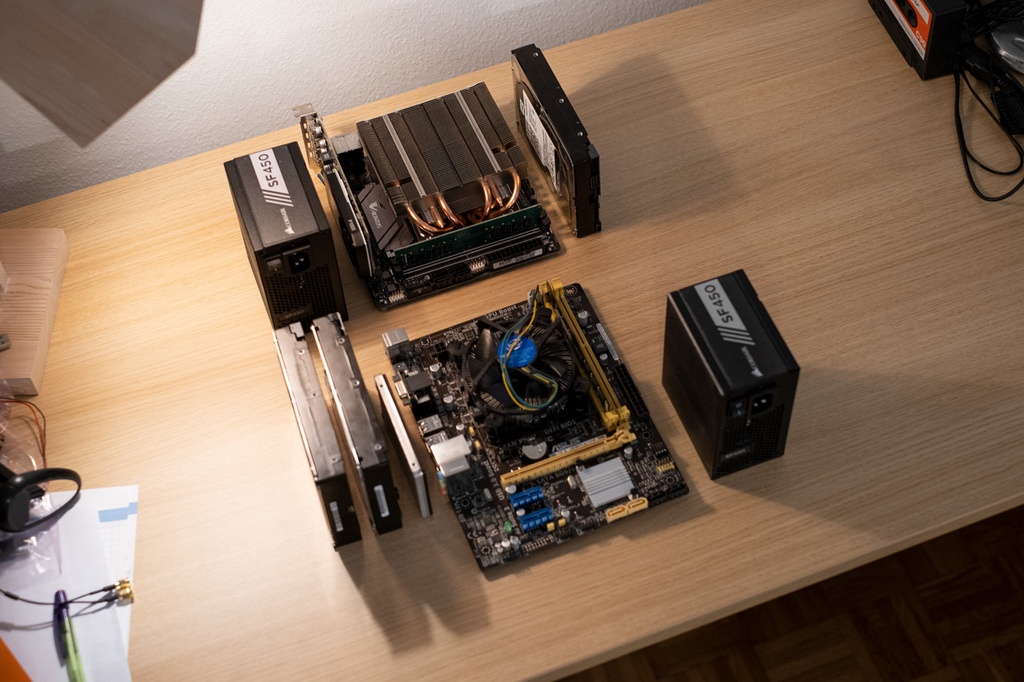

Pour ceux que ça intéresse, les machines embarquées sont.

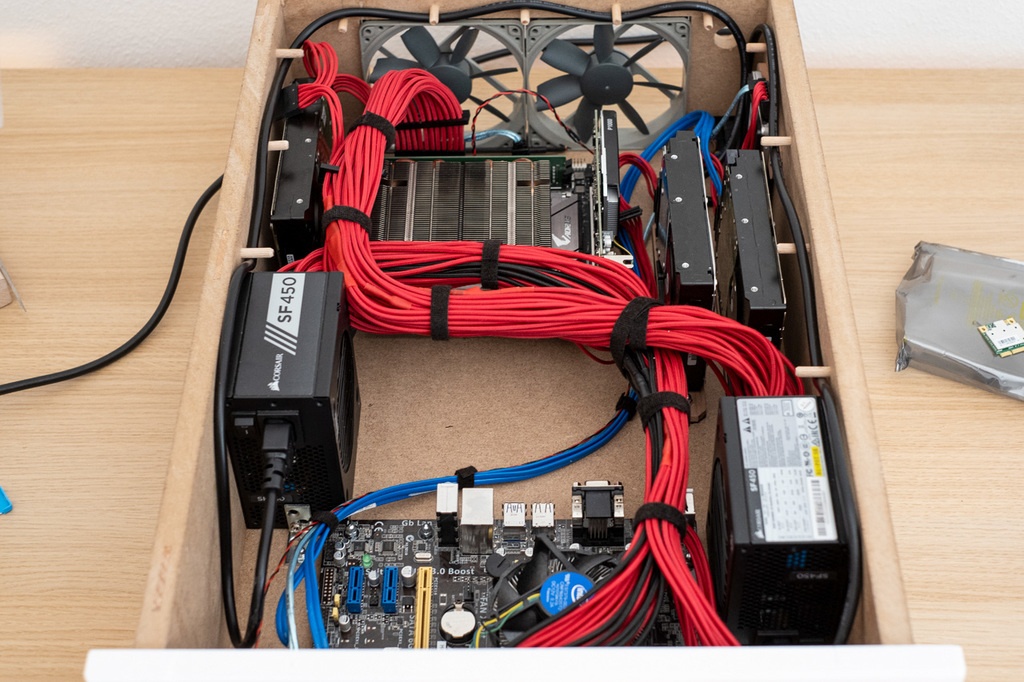

- Mini-ITX core i5 et son gros dissipateur, Nvidia Quadro, SSD M2 et HDD sata. Cette machine me sert de PC de travail
- Vieille carte ASUS et Celeron underclocké, 2xHDD en raid 1 et un petit SSD en sata pour le linux qui tourne dessus. Cette machine tourne volontairement le plus lentement possible, elle s'occupe de faire des backup.
Le câblage est de chez Corsair et par respect pour mon anatomie intime, je ne vous donnerai pas le prix de l'affaire

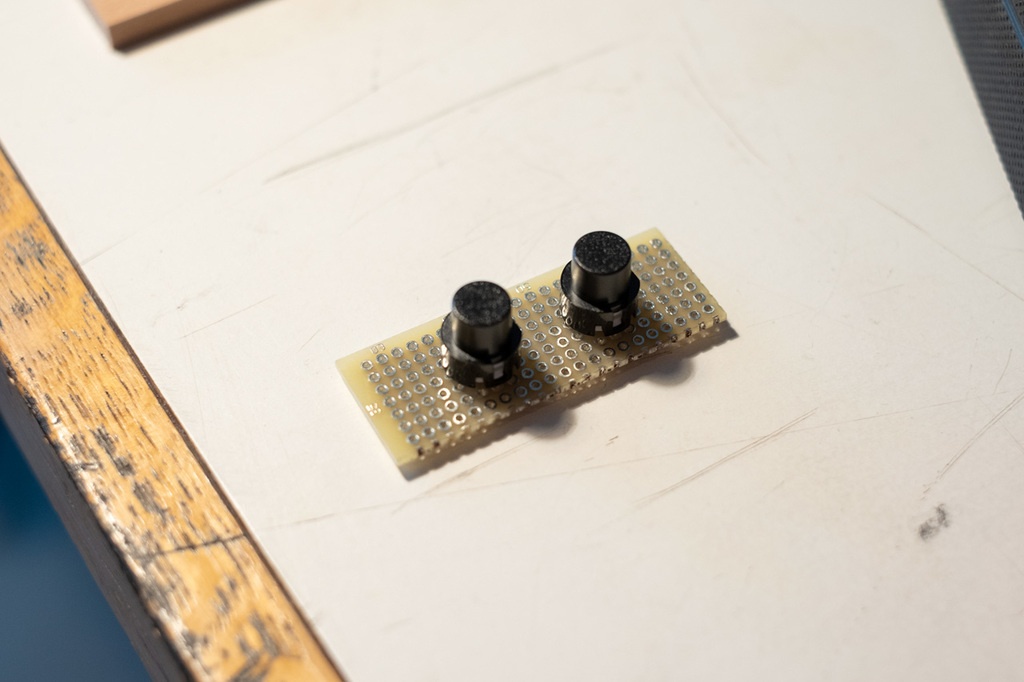

Les 2 petits boutons que vous voyez sur la série de photo dépassent sous le tiroir devant à gauche, il faut donc que j'ouvre de quelques cm pour lancer la machine et refermer ensuite.

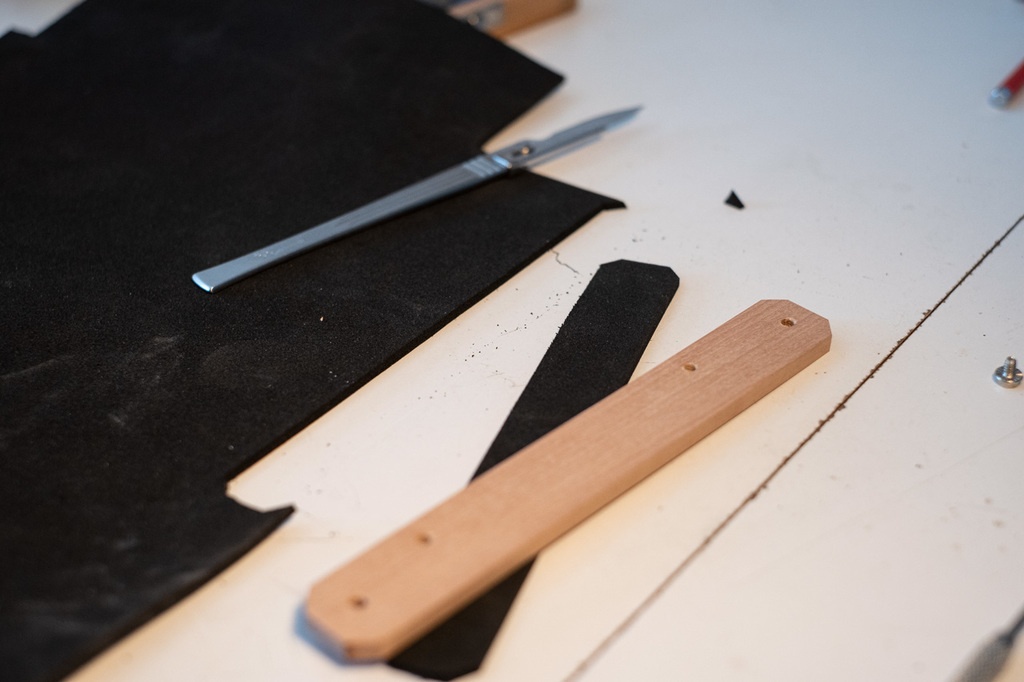

La plaquette en hêtre et mousse noire est un socle pour disque dur. Ca me permet de pouvoir les monter facilement sur la tranche et la mousse absorbe un peu de vibrations.
Licence
Discussions
Chouette réalisation ! Plus qu'à ranger le bazar de câbles d'alim sur le bureau
c'est pas mal comme concept, as tu pensé à une bonne ventilation?
Comme je ne suis pas un joueur, mon CPU n'est pas du genre à mouliner comme un fou. Le rad monté sur la mini ITX du fond est énorme et dissipe bien et les 2 ventilos en fond de tiroir semblent faire largement le boulot. Le céléron est froid en permanence, même avec le ventilo d'origine.
Je confirme aussi : sur mon petit serveur, avec un seul ventilo qui tourne à basse vitesse, le radiateur reste froid.
Excellent!
du beau materiel de bricolage
merci ! j'ai 2 ou 3 bricoles sympa oui :)
Très sympa, perso j'aurais déporté la connectique arrière de la carte mère sur une plaquette en noyer incrusté sur la surface du bureau
Effectivement, faisable et relativement accessible
je voulais faire un port USB dans un cube en bois justement !
Sympa, j'ai le même projet fait il y a 17ans, il doit être quelque part dans la cave... Du coup par expérience, tous ceux qui disent qu'un boîtier en bois pose des problèmes de masse et d'électricité statique... c'est pas vrai. Quelques questions cependant, mon boîtier, comme le tien certainement était une vraie caisse de résonance, j'avais donc installé une isolation phonique intérieure. Qu'en penses tu? L'un de tes disques dur est hdd, la tranche de mousse suffit elle? Moi aussi j'avais fait pareil, la mousse étant issue d'une semelle de tongue (de mon ex)... Aussi la poussière était un problème, je te conseille les filtres d'aspirateurs que tu peux mettre au niveau des ventilateurs.
Il y a 17 ans, il tournait lentement aussi. Mais ce n'était pas fait exprès !
Eheh! C'est vrai! Le disque dur faisait 15Gigas!
un autre temps
trente six seb Ohhh pu...n les heures passées là-dessus...
in nominé Patrice...
Philippe Gelard Ouui du haut de gamme, 15 Giga c'était pour les riches!!. Sinon vis-vis des isolations, on se posait pas la question, question mécanique les "boitiers" pouvaient servir de cale pour le changement de roue de ta bagnole...Une autre époque mon cher Philou
Alors ça dépend des disques ! Les 2 de 4Tb en RAID ne font pas beaucoup de bruit alors que le 3Tb sur la machine de travail est bien bruyant :/ l'idéal serait de le monter sur un système suspendu mais ça devient plus pénible à faire. Ensuite, le disque en question n'est pas non plus souvent sollicité, du coup il se met en veille dès qu'il n'est pas utilisé.
Super projet !
je pense faire un bureau intégrant le PC dans un tiroir aussi dans un avenir pas trop lointain. Il y a un moment j'avais voulu mettre un mini itx dans une boîte à cigares, les vibrations que j'avais eues (une vraie caisse de résonance, oui) venaient plutôt du ventilo monté sur la boîte. Tu n'as pas eu de problème de ce point de vue là ?
J'ai vu d'autres projets avec un fond de tiroir en tôle perforée façon grille de ventilation. Je partirai peut-être plutôt là dessus je pense.
Matthieu Cargnelli oui il existe d'autres montages avec plaque perforée en fond, j'ai hésité. Au niveau des ventilos, ils sont silencieux.
Sympa !
J'ai toujours voulu faire un bureau avec le pc intégré dans le plateau, mais je n'ai pas sauté le pas.
Le roi des ordinateurs en bois:
slipperyskip.com/index.html
La lampe est pas mal aussi!
Oui mais c'est acheté
C'est propre ! Joli cable management. Je ne vois pas le GPU Quadro sur tes photos ?
on la voit sur la photo principale, carte mère du haut, elle est plantée sur son slot PCI-E entre le disque dur et le gros dissipateur. Elle est alignée avec le centre du ventilateur de droite.
