Abri prêt à barder

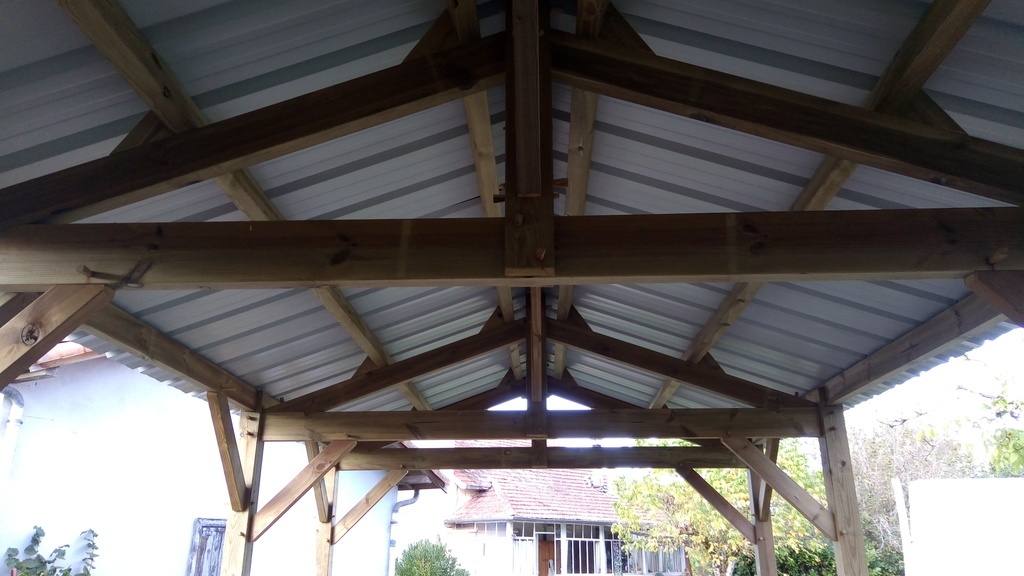

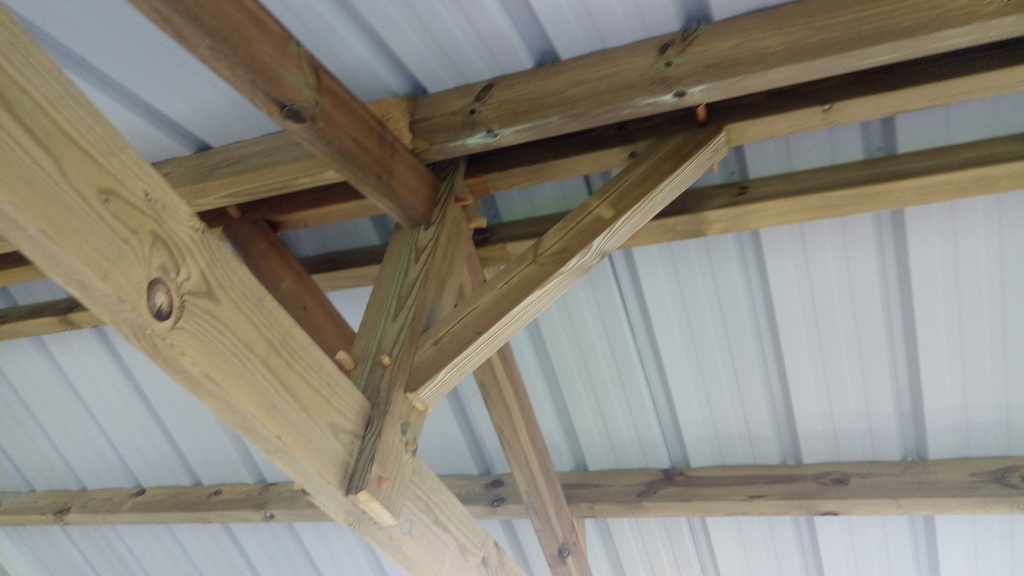

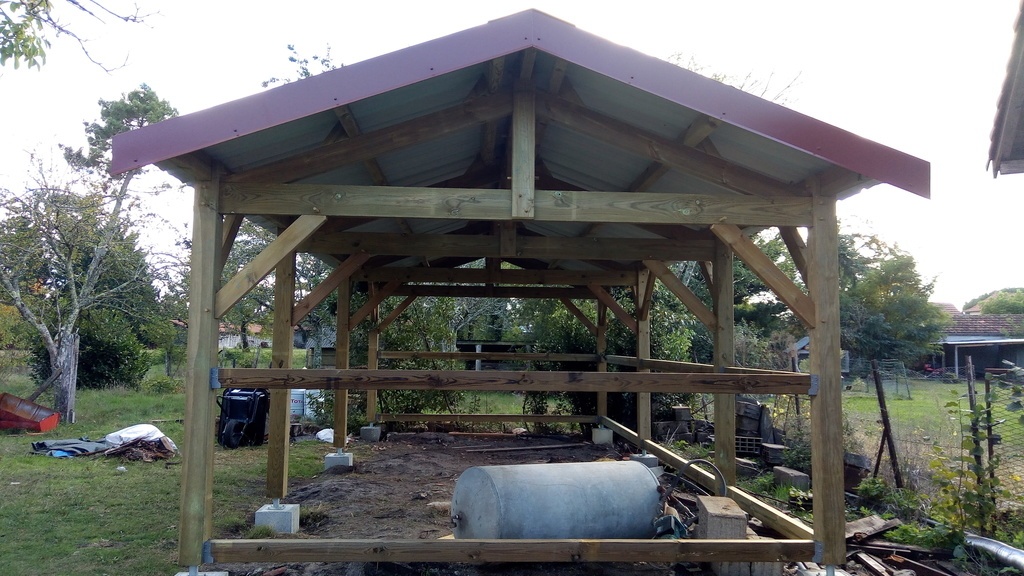

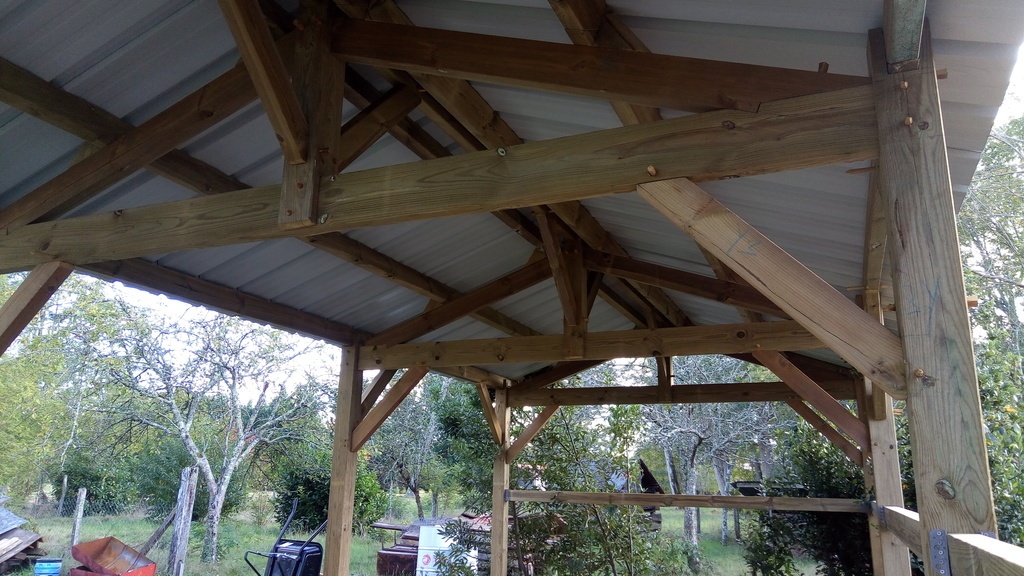

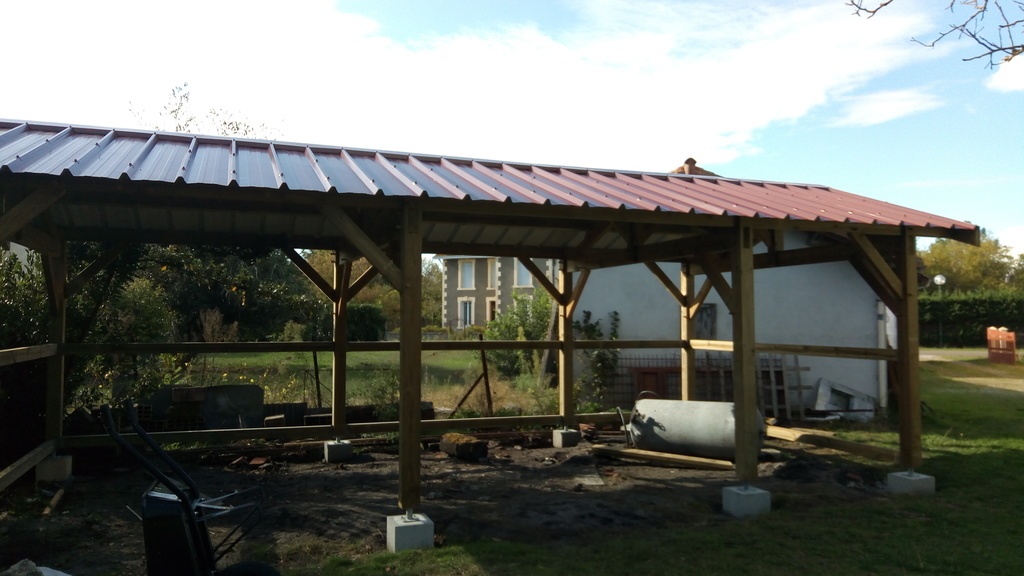

Voici un abri de 10m de long par 4m, les section poteaux 140x140 , entrait 190x68, pannes faîtières et intermédiaires 145x68, liens droits 120x68 , arbaletrier 145x68.
C'est de la toiture légère bac acier 0,63 mm.
Tout est en classe 4.

Je n'ai pas mis de contrefiche sous les arbalétrier ca me semblait inutile vu le peu de poids.
Une partie est sans lien droit non plus pour laisser passer une camionnette .

Un vrai plaisir à fabriquer.


Discussions

stefchrys  a publié la création "Abri prêt à barder".
il y a 5 ans
Fabien R
( Modifié )

Super sympa, ça donne envie. C’est pour toi ou pour un client, proche, voisin,...?

stefchrys

merci, oui c'est pour un client

Fabien R

chapeau, c’est bien fait, le client doit être content !

stefchrys
( Modifié )

merci DewhitYoussef , oui tout à fait

Mikabois
( Modifié )

Petite question, pour le bardage, tu prévois une structure entre les poteaux? Car il y a vachement d’écarts. 🤔

stefchrys

les 2 pannes intermédiaires (basse et milieu) font 120x68 .Si je ne me trompe pas , il y aura 5 mm de flèche permanente pour les plus grandes faces qui font 3.70 de longueur. La ou je met un bémol c'est que la cloison risque d’être un peu élastique face au vent, alors effectivement quand les voliges seront posées je vais peut être renforcer tout ça.

Mikabois

Effectivement je pense aussi que la cloison sera élastique. Un renfort ne sera pas de trop. Sinon belle charpente

stefchrys

merci

sylvainlefrancomtois

beau petit hangar !! joli boulot !

stefchrys

Merci, j'ai hâte de mettre le bardage côté ouest histoire de fermé un peu , parceque dans les Landes parfois ca souffle fort.

sinutay

bonjour, intéressant. pourriez vous indiquer le prix des matéraux utilisés dans cet exemple ? merci
