98 commentaires
par Huguettelanguedoc il y a 3 mois
Toulous1
( Modifié )

Magnifique porte monsieur Meric. Mais bon celà ne m’étonne pas. Tu vas dans quelle ville à la rentrée ?
La bise ;)

Toulous1
( Modifié )

Bravo monsieur !! C’est quoi le projet ?

Toulous1

Ah ouais je vois !! Hâte de voir le résultat

Toulous1

Merci beaucoup !!
Pour une porte de chambre j’ai préféré éviter le vitrage 😉

Toulous1

Merci !!

Toulous1

Doudou06 merci !!
C’est la conception du bâti de la porte comme sur la quatrième photo qui permet d’habiller le mur et l’embrasement. Ça évite les bâti avec couvre joint. Je trouve ça plus esthétique. Il vient en deux parties au moment de la pose

Toulous1

Merci beaucoup !! En effet ça demande plus de travail et une petite réflexion pour faire le collage

Toulous1

Merci beaucoup !!

Toulous1

Merci beaucoup !! En effet j’ai utilisé de la dosse pour qu’on puisse bien voir le motif. Alors je ne suis pas retourné la voir depuis 2 ans mais j’en connais qui sont passé dans la ville et m’ont dis que ça n’avait pas bougé. Mais bon il faudrait que j’aille voir par moi même pour vérifier
Kenavo !! (J’étais à Brest l’an dernier)

Toulous1

Merci !!

Toulous1

Bonjour, merci beaucoup !!

Toulous1

Bonjour et merci beaucoup !!

  1. Tout d’abord il faut utiliser du bois sec pour éviter qu’il continue à sécher une fois à l’intérieur. Donc il faut être dans une fourchette de 8 à 11% environ. Ensuite j’ai réalisé un assemblage en rainure languettes qui devrait quand même bien tenir. Il fait également penser à regarder le sens du cœur pour équilibrer le travail du bois.

  2. Et bien j’ai procédé comme des marches d’escalier. J’ai réalisé un gabarit pour calibrer ma forme et je m’en suis servi pour tracer les bouts de bois directement sur le plateau. Ça permet d’agencer directement les morceaux sur le plateau en optimisant le bois et en éliminant les defauts. Sauf que pour les marches d’escalier il faut avoir le fil parallèle au nez de marche.

Voilà :)

Toulous1

Merci !!

Toulous1

Merci !!

Toulous1

merci !!!

Toulous1

Très belle pièce !! Très propre !! Bon courage à toi et on se croisera peut-être sur les routes du tour ;)

Toulous1

Oui, je trouve ça plus esthétique aussi et ça permet d’avoir moins de déchets puisque que l’on peut débiter les lames en fonction des plateaux pour optimiser les chutes

Toulous1

dBPs ça remonte un peu mais de mémoire, les montants traverses faisaient 150 de large, la traverse basse 250 et les écharpes 120. L’épaisseur totale de la porte faisait 80 dont 22mm de lames. Chaque ouvrants faisaient environ 3m de haut par 1,3m de large

Toulous1

Merci !!
Effectivement je l’ai ressenti à la pose ahah

Toulous1

J’aime beaucoup aussi la vie arrière !!

Toulous1

Vue *

Toulous1

Merci !!
J’ai voulu m’assurer qu’il y ait assez de matière pour ne pas fragiliser les extrémités des montants donc j’ai tiercer les barbettes dans les deux sens

Toulous1

Merci !! A vrai dire je ne sais pas exactement, il faudrait calculer en fonction du débit mais je n’ai plus ça sous la main. Mais je dirais qu’il y a bien 150kg par ouvrant. Il fallait être 4 pour les soulever

Toulous1

Merci !! Je suis d’accord concernant les assemblages mais bon le patron veut pas faire déboucher donc je débouche pas
Bonne journée

Toulous1

Oui c’est un peu encombrant ahah

Toulous1

Voilà exactement !
C’est pour trianguler les efforts (car un triangle est indéformable) et ramener les efforts sur les gonds, ou autres. C’est le même principe qui est utilisé quand on cale un vitrage

Toulous1

Merci beaucoup !!

Toulous1

Merci !! Oui je trouve aussi la dissymétrie plus esthétique. Les pivots sont sur des gros roulements, après je ne saurais pas dire si ils sont un peu léger. En tout cas à la manipulation ça va tout seul.

Toulous1
( Modifié )

Elles sont assemblées en rainure et fausses languettes en effet !!

Toulous1

mofran Bonjour, et bien c’est un ferronnier qui travail beaucoup avec mon patron et de plus travail juste à côté donc il a fabriqué en fonction. Même pas besoin de plans

Toulous1

dBPs Ah super d’avoir ce retour là !
En tout cas la construction est robuste

Toulous1

Merci !!

Toulous1

Merci beaucoup !! Et oui il a fallu de bons bras

Toulous1

Merci beaucoup !!

Toulous1

Merci !! Oui j y passerai un jour c’est sûr 😊

Toulous1

Merci !!
J’ai taillé des fers mais pas Resh, c’est pour la toupie arbre fendu

Toulous1

Bonjour, les moulures sont faites avec des fers fait maison oui.

Toulous1

Merci !!
En effet pas de ravancement pour aligner l’arase

Toulous1

Merci !!

Toulous1

Merci !!

Toulous1

Bonjour,
Merci et oui la route est encore longue pour sortir une telle pièce, il faut déjà que je me mette à la courbe pour commencer. Je me demande d’ailleurs si il n’est pas préférable de faire les moulures à la main sur un tel ouvrage. Faire tout ça à la volée sur machine comporte pas mal de risque si l’on ne veut pas déformer ou faire des coup sur les moulures. Pas le droit à l’erreur
Qu’est-ce que vous en pensez ? etiennedesthuilliers et sylvainlefrancomtois

Toulous1

En effet, c’est d’aligner l’arase entre les montants du médaillon et la traverse haute ou basse avec le déborde de moulure. Donc il aurait fallu que je fasse un ravancement pour décaler l’arase

Toulous1

executionbois
Oh oui !! Je viens de voir, c’est marrant parce que je n’avais pas vu ce sujet là quand j’ai fais le miens. Je me suis inspiré d’un imposte que j’ai aperçu dans un siège.

Toulous1

etiennedesthuilliers D’accord, oui ça viendra avec le temps. Et le champignon, est placé en bout d’arbre ?

Toulous1

JulesL merci !!

Toulous1

trente six seb merci beaucoup !!
Oui en effet, je n’ai pas trouvé le temps de le faire encore, j’avoue être pas mal occupé

Toulous1

Merci !! Effectivement j’aurais pu pousser le vice. A refaire je penses que je l’aurais fait

Toulous1

Merci beaucoup !!

Toulous1

Merci beaucoup !!

Toulous1

Merci !!
J’aimerais bien tester une resch un jour. J’ai pu en voir l’utilisation en direct mais je n’ai jamais essayé.
Et oui c’est un risque qui peut vite mettre en l’air pas mal d’heures de travail.

Toulous1

Merci beaucoup !!

Toulous1

executionbois si jamais j y vais un jour j y penserais merci.
Je pars au Canada l’an prochain donc ça sera pas pour tout de suite 😉

Toulous1

Merci beaucoup !!

Toulous1

Merci !!
Oui j’aurais pu les faire plus fin, après quand on la voit en vrai c’est pas choquant donc ça va.
Et oui je suis tout de suite partie sur un ruban led pour pouvoir diffuser la lumière sur toute la hauteur et éviter une lumière ponctuelle que m’aurait sûrement fait une ampoule

Toulous1
( Modifié )

Bonjour Bernard,
Effectivement j’avais fait des plans, ils doivent être sur mon ordinateur. Je vais essayer de t’envoyer ça dans la semaine
Bonne journée

Toulous1

Merci ! L’ensemble fait 5m de haut environ dont 3m pour les portes

Toulous1

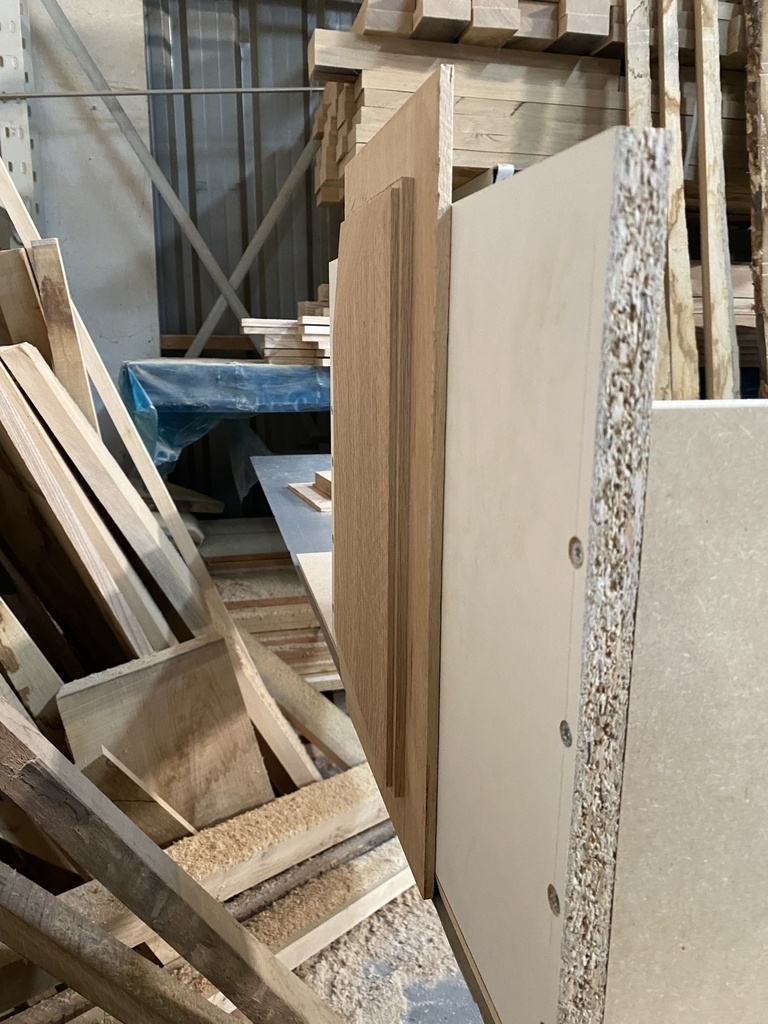

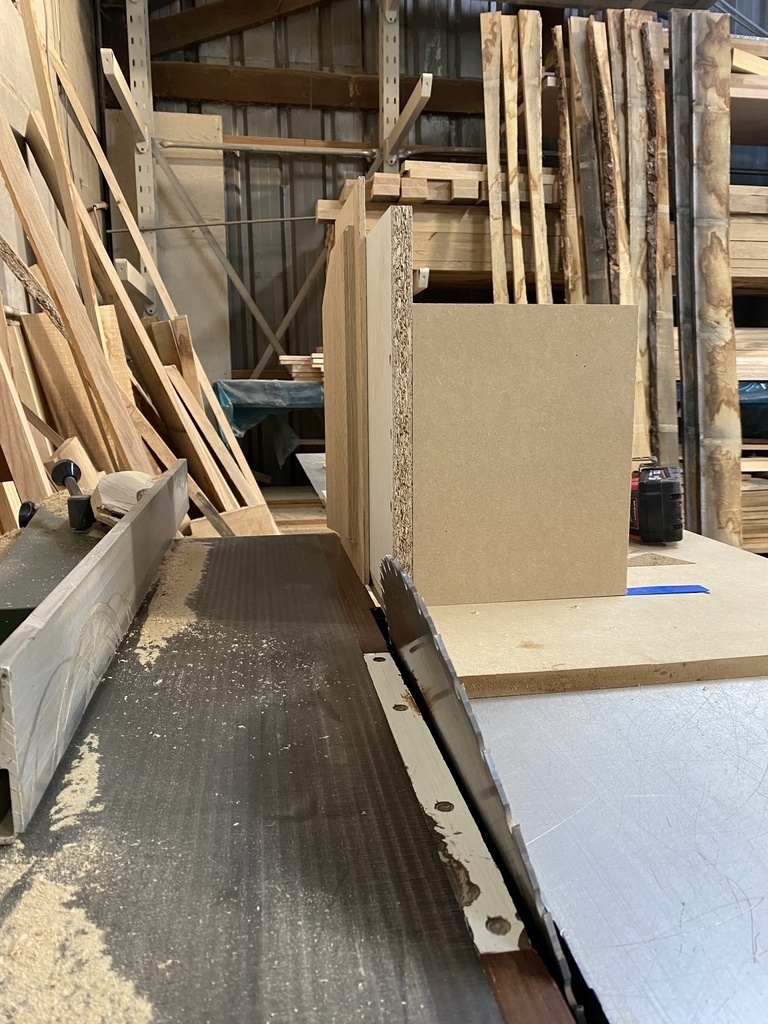

J’ai deux ou trois photos oui mais j’ai simplement réalisé mes plates-bandes en premier puis j’ai réalisé un support sur le chariot de la scie pour mettre le panneau vertical. Une grosse lame de scie avec le bon angle et voilà

Toulous1

Oui le genre de chantiers qu’on est content d’avoir !
Oui on refait des fers au besoin et on utilise une toupie avec arbre fendu exactement

Toulous1

Merci !!

Toulous1

Merci beaucoup !!

Toulous1

Merci !!
Dans la lumière de l’arbre

Toulous1

Merci beaucoup !!

Toulous1

Et bien en théorie il me semble que non, après je ne connais pas la législation là dessus en Belgique

Toulous1

Oui comme on les aime !! 🤩

Toulous1

👌 😊

Toulous1

Non ce n’était pas une porte classée et non subsidiée non plus

Toulous1

Merci mec !! Alors tu es partie déjà ?

Toulous1

kaj j’ai cherché aussi ahah, j’avais pas compris le mot

Toulous1

Merci beaucoup !!!

Toulous1

Top !! Bon voyage à toi et envoie des nouvelles 😉

Toulous1
( Modifié )

Magnifique monsieur Languedoc !! 👌

Toulous1

Merci !

Toulous1

Merci ^^

Toulous1
( Modifié )

Merci ! Oui le but c’était de bosser sur des profils échelle 1 mais avec une maquette au 1/2 donc c’était pas évident faire quelques chose d’armonieux sans trop réduire les sections

Toulous1
( Modifié )

Merci !!
Oui après à l’échelle 1 j’en fais à la boîte

Toulous1

boisdeliege
Merci beaucoup !! Et oui j’ai essayé de faire un compromis

Toulous1

Merci !!

Toulous1

Merci beaucoup !!

Toulous1

Merci beaucoup !!
Et si c’est le premier fer que je taille et j’avoue être satisfait de l’état de surface pour un premier.
De quel recouvrement parles-tu ?

Toulous1

Je dirais que c’est plus la largeur du montant par rapport à la largeur de la feuillure de la maçonnerie qui conditionne le cochonnet mais bon après oui c’est sûr qu’il ne faut pas les faire trop large pour ne pas avoir à augmenter la section

Toulous1
( Modifié )

Belle porte monsieur !!

Toulous1

Et bien ça va plutôt pas mal, je suis bien content de la boîte, que du massif 👌
Et toi a Poitiers ?

Toulous1
( Modifié )

Beau projet mon pays !
Celui qui a gagné le lot a dû être content

Toulous1

Mais moi aussi je vous connais !!

Toulous1

Merci !!

Toulous1

Merci beaucoup !!

Toulous1

Merci beaucoup !!
Et bien pour les assemblages, j’ai dû garder une section droite avec seulement les chants rayonnant pour réaliser les assemblages afin d’avoir des faces de référence droite et pouvoir caler facilement pour incliner les montants. Les mortaises sont donc d’équerre à mes chants. Pour réaliser les tenons, j’ai fait un gabarit me permettant de positionner ma traverse et réaliser les tenons à la toupie.
Il faudrait peut-être que je me motive à faire un pas à pas peut-être

Toulous1

Merci beaucoup !!
Oui et j’ai pu trouver du chêne dans de la dosse / contre dosse pour réaliser mes panneau avec les cernes qui suivent la courbure du panneau

Toulous1

Merci !!
J’ai utilisé une scie à format oui pour évider l’intérieur de mes panneaux. Il faut juste trouver l’angle pour guider la pièce en travers de la lame de scie et bien dégrossir le travail avant pour ne pas avoir de soucis

Toulous1

Merci beaucoup !!
Non j’ai utilisé principalement les machines mais j’ai voulu indiquer les outils à mains que j’ai utilisé en plus. J’ai donc utilisé toutes les machines d’atelier classique pour l’a réaliser

Toulous1

Merci beaucoup !!
C’est pas le même niveau ce que tu me propose là mais bon j’aimerais bien voir la courbe pour l’année qui arrive donc à voir, je pourrais me laisser tenter

Toulous1

sylvainlefrancomtois
Oui j’ai déjà vu cette vidéo, je suis sa chaîne. En tout cas c’est une bonne piste pour commencer

Toulous1

Merci !!
C’est un renfort au niveau de l’épaulement du tenon. Ça permet un maintient sur toute la hauteur du tenon, ça permet de boucher la rainure pour le panneau et dans le temps si le bois se rétracte, ça évite qu’un jour apparaisse. Elle a pas mal d’avantages je trouve

Toulous1

Merci !!

Toulous1

Merci !!

Toulous1

Merci !!

Toulous1

Oui, projet que je me suis fait pour l’été
