Tu trouveras d'autres exemples en tapant le nom anglais sur You Tube ou Pinterest. Merci
C'est clair ca fait chuter le prix, merci
Merci, de rien, avec le lien d'Hubert encore plus d'économie
Les fdp font un peu mal pour de petites quantités
J'ai tellement de choses à apprendre dont la soudure. Pour l'instant ça fait des "patés". C'est prévu d'essayer de mettre un écrou à l'intérieur du tube carré. Merci pour l'info sur le ratio
Je ne connaissais pas. On verra si ça casse et peut être d'ici la je ferais de plus jolis pâtés
Bonjour,
C'était juste un prototype. Comme je partais de photos, c'était plus simple avec du bois pour trouver la bonne longueur et angle des articulations. Je n'aimais pas trop le système d'accroches ouvertes dessus dessous. Mais rien ne se perd....On peut le faire en bois avec des sections plus épaisses, j'avais juste envie d'un modèle plus compact et de m'essayer avec du métal.
Bonjour,
Ça marche vraiment bien je trouve...Pas de plan, j'ai travaillé à partir des photos du modèle original et du proto en bois. En plus cela dépend des sections (rectangle) que tu vas avoir , de l'ouverture que tu vas vouloir. Mes pattes d'articulations font 6 à l'avant et 7 à l’arrière par ex. Le point important, dit dans le commentaire, est que le premier trou qui tient les pattes du système de serrage doit être décalé en haut et en bas pour garder un angle ouvert quand on est en position minimale sinon ça serre mais ne presse plus. N'hésite pas à revenir vers moi si besoin.
dneis J'en ai cherché mais pas trouvé...
J'arrive à un peu plus de 10cm mais c'est "infini" suivant la longueur de tes pattes. Ne te base pas sur la longueur de "mes pattes" car cela dépendra de la hauteur de tes tubes rectangles, de l'ouverture que tu veux et de la longueur de la tige filetée. Je voulais garder un modèle compact et je n'ai pas besoin de plus d'ouverture.
Merci Steve. C'est cool si ça peut servir à d'autres.
Merci. Très costaud. Comme dis dans les commentaires peut être améliorer le système de filetage en soudant un ecrou par ex.C'est bien ma radiale avec une lame multimateriaux. Faut prendre son temps et ça va.
Bois (traverse palette) à la place du fer pour les barres et on est à 5/6 euros par presse
You welcome...j'adore cette expression. ..
Exact, Fury 3 XL. Vitesse de rotation max 2500 tr/min
Jarcmal Exact une Fury 3 XL. Rotation max 2500 tr/min
Merci. A l'époque non et ils ont forcement rouillés...Je viens de les peindre. Je suis en train de monter une vidéo ou tu pourras les voir en action.
Pabaille Je viens de la mettre en ligne (You Tube, Sled Wood, Premier fraisage d'inclusion)
Pabaille Non, j'ai une perceuse premier prix. Du moment que la tige fileté passe de part et d'autre. Faire attention que le premier trou soit décalé en haut et en bas pour avoir un effet de serrage.
Merci. Non pas de plan, désolé. Je pourrais t'envoyer les cotes ce we.

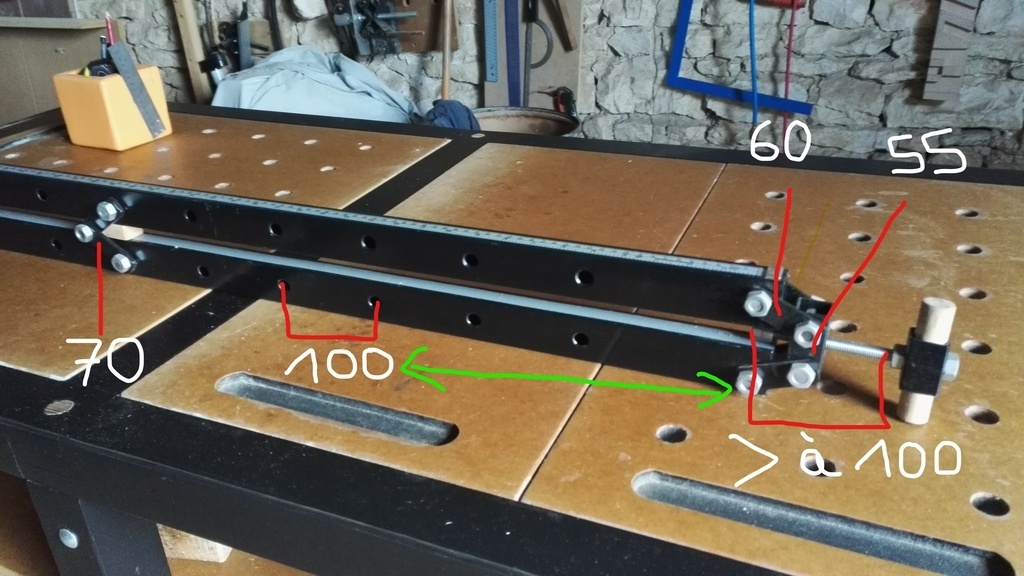

Voici qqs cotations supplémentaires
Après tout dépend de l'ouverture que vous souhaitez
Les autres infos sur les sections sont dans la vidéo ou dans l bla bla au dessus
Hou le joli croquis...
Ce que je changerai :
Même si tout va bien pour l'instant, je mettrai un écrou à sertir pour remplacer le filetage du tube carré de 55 pour la poignée.
Un système "rotatif", comme les serre-joints, pour la partie de la poignée en contact avec le bois.
Bonne journée
Voir le commentaire en dessous
Le 55 pour le tube carré.
Tu nous montreras tout cela
De nada...
Bonjour,
"Système rotatif"?
Parlez vous du filetage dans la section carrée pour la tige filetée ?
Si oui, ne sachant toujours pas souder, écrou à sertir me paraît bien
Super
Content que ça puisse aider d'autres
Vous avez même améliorer le serrage en ajoutant un ecrou sur la pièce verticale. Soudé ?
C'était un point faible. Qui tiens encore pour l'instant
Bonjour,
Belle realisation.
Quelle type de formation est-ce?
Merci. CAP puis BP 1er année en alternance chez les Compagnons à La Rochelle et on fait encore des caissons en melamine...
Oui c'était bien...
Merci
Merci
Très belle idée. Je suivrai avec plaisir
Belle réalisation, bravo. J'aime aussi l'ambiance de ta 1er photo.
L 1600 / l 830
Je l'espère. Merci
Merci Fred.
Bagues à copier de 30 et 14. Fraise hélicoïdale de 8. Je suis en formation "CAP Menuisier Fabricant"en alternance chez les Compagnons du Devoir à La Rochelle depuis Septembre 2019. Interrompue depuis Mars..
fred01 Si tu veux devenir "Compagnons", je crois que c'est 25 ans. Ils font ensuite des formations, CAP,BP...ouvert à tout le monde. Financement, fongecif, contrat de professionalisation...Pas de niveau ou d'âge limite. Perso, quasi débutant, 52 ans.
fred01 Il n'est jamais trop tard pour réaliser ses rêves...
Merci, je n’était pourtant pas sur du résultat...
Désolé, je ne connais pas se paramètre. Ou se change t'il?
Ok , cétait le bouton intégration
Bravo Gino. Reste attentif aux personnes qui admirent les gens qui essayent, se trompent, recommencent, s'améliorent tout en restant humble. Et tu nous l'a déjà montré
"Le seul homme à ne jamais faire d'erreur est celui qui ne fait jamais rien" (Théodore Roosevelt)
"Une erreur originale vaut mieux qu'une vérité banale" (Dostoievski)
Super Rémi, pas déçu de l'attente
Elle marche bien ces petites butées.
Merci...
C'était assez drôle surtout la partie ou il se redresse...

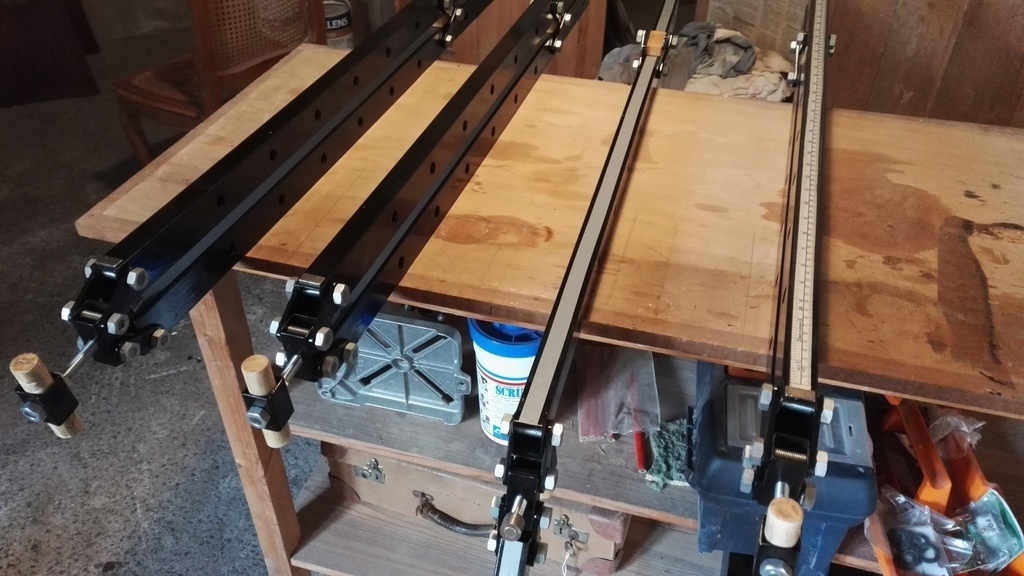

Merci, c'était la première...La seconde est sur ce site, serre joint presse (panel bar clamps)
Je l'ai pas dit assez fort mais ça a quand meme marché.... Wingardium Leviosa ou Abracadabra
Oups, même lien que YAM59...marche sur 2017
Merci. C'est le problème de ce genre d'établi...tout passe au travers
