Boisbarbu le point faible est le mi bois doc j'evite les entailles à 50%
oui je reflrchi sur du buenos aires avec traverse et sur du reciproque (ou mandala avec jour central en plan ) restangulaires... mais peut etre avec echantignoles pour meilleurs appuis mais aussi l'iconvegnant d'avoir un parallèlogramme en base (1ère photo ) je l'ai plus l'epurs du buenos aire de 2018 (2è et 2è photo )
les seuls piquages à devers en ecole etaient engueulement d'arêtier devoyé ,pied de jambe de force de ferme biaise sur poteau gargouille pour faîtage de ferme blaise l'exercice du lien mansard de brisis etait par rembarement ....c'etait il y a 59 ans ...
il s'agit d'un feuilleret ces outils sans contrefer ont un angle d'attaque different des rabot ou varlope riflard moins utilisé que les guillaumes et remplacé par la toupie et defonçeuse beaucoup d'avenir pour outils anciens en vitrine ....
sur ce tabouret tenons descendus à la toupie (lame de scie circulaire horizontale ) toutes les mortaises sur mortaiseuse horizontale en bout d'arbre de degau, pour les bois de devers :utilisation de cales de devers les arasements en pente (contreprofils) sont fait à la main par scie à araser à poignée ou à monture
les mortaises sur bois de devers sont équarries par ciseau ou bedâne tenu verticalement le bois etant sur cale de devers
sur ce tabouret le mi bois des "X" etait delicat : de la reflexion
parfois des tenons deversés decendus à la main sur mes petites chaises enfants et sur mes bacs à fleurs sur hauts pieds pour avoir des mortaises dans le fil :tres important pour solidité toujours de la reflexion
epures de tabourets non realisable par les fabricants de "maillets de vitrine
pas d'autres tabouret en etude mais prochainement assemblages de mediocre solidité de " tretaux bienos aires " et croisillons mandala (reciproque à base rectangoulaire doc entailles sur bois de devers
ma formation charpente et dessin de descriptive ne me quittent pas ....
voir sur facebook les realisations de Paddy AMAR
la faible pente des bois donne de fortes entailles le systeme de bois reciproque donne une base losange qui n'est pas à l'aplomb de la partie haute ...
ce montage ressemble au tréteaux Buenos aires : tous ensemble
bonjour ssisco
bricoleur ou pro ? debutant ou confirmé né en ? le travail du bois depuis quand ? tout cela manque pour faire une reponse à la bonne hauteur de compréhention
ces maquettes sont rembarées sur herse ....le piquage serait impossible il n'y a pas de cool .. le devers bien compris ne s'oublie pas certaines de ces epureS utilisent le tracé du devers de pas ( arbaletrier de croupe biaise dont une face forme le lattis touts les bois sont identiques (sur la 1ère photo :les croisillons sur piettements ne sont pas concernés ) la valeur de l'entaille est parfois choisie sur le 3 pieds il me semble )
sur Google il y a même mes photos et tacés ...certains y sont signés " Lejeune " ils datent a partir de 2012
le pas n'est pas sur epure en plan la section droite n'est pas bonne
j'ai testé beaucoup de pietements et peut etre d'autres un jour ?
remarque sur les 4 tenons /mortaises de la porte toutes les feuillures sont filantes (au feuilleret main ou par toupie ou scie circulaire ) la traverses tenons ont des ravancements d'arrasement (coté feuillure ) de la profondeur de la feuillure ....ne rien inventer : c'est dans les bons livres de menuiserie
dans certains cas : traverse separant une ouverture vitrée avec feuillure intr pour parclose d'un coté et de l'autre coté panneau en rainure là c'est un arasement contre parement en biais
pas facile à expliquer sans croquis
sur des assemblages à l'ancienne la contre puofil d'arasement tenon sur parement sur machine a remplacé la coupe d'onglet
Calivh c'est les regles de l'art la figure 221 est bonne
DamienBe c'et l'arrasement qui vient en fond de feuillue (fig 221 ) cest un ravancement de feuillure sur tenon ... l'epaulement sur tenon (env 1/3 ) par ce que la mortaise est mons longue pour eviter un enfourchement moins solide cela permet des feuillures filantes avec feuilleret main ou toupie c'est le même principe que contre profil des meubles d'aujourd'hui
chevron d'emprunt = ligne de plus grande pente .

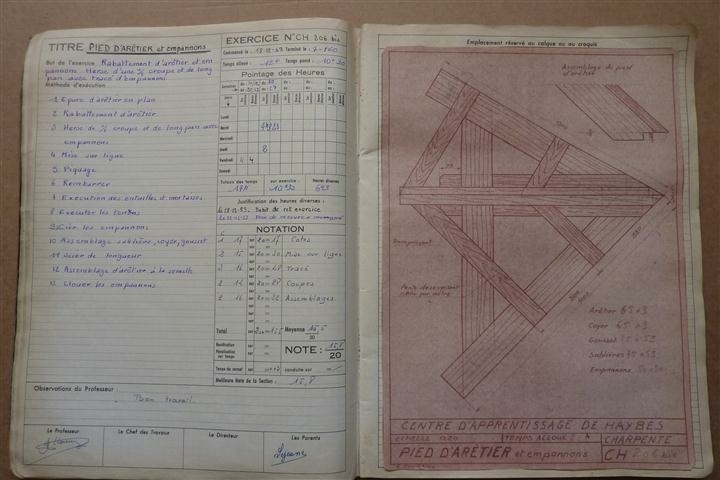

Une autre fiche memoire " mise au propre " en 1971 et une realisation bois une autre epoque ...
sylvainlefrancomtois ily a eu une realisation sur ce site il y a quelque temps je n'ai plus l'epure ... par mon niveau C.A.P. DE 1960 et mes souvenirs d'epoque c'est toulours vue nn pla le chevron d'emprunt pour hers et les reports de demaigrissements dans mes epures souvent un peu de trigo pour de precisions tracés j'ai arreté ces etudes car c'est du pas solide : ça vrille ... cette table à la mode est peu stable beaucoup trop de porte a faux et on met tougour un entrait ou tirant entre des pieds d'arba ne pas copier sans relechir à la solidité surtout pour vendre c'est une responssablité
j'utilise le racloir d'ebeniste (8 arêtes "affutées" ) taillée dans un morceau de lame de scie à ruban pour grume j'incline et appuie plus ou moins suivant l'usure... les seuls porte lame sont à 2 poignées genre tarabiscot ,wastringue certain ont l'ale d'attaque reglable
lamellos à gogo ? par quoi le contreventement longitudinal est assuré ? trous oblongs dans metal pour retrait hygrometrique du bois ....
le plateau est en torsion par le poids du pot de fleur donc 2 points d'appuis en diagonale et le pot de fleur destabilise l'equilibre du plateau si le pied en panneau n'est pas assez lourd (legère force d'arrachemet ) la somme des moments differente de zero donc ça tient pas
pour mes tourillons octogonaux j'utilise depuis longtemps un supportcarré ayant sur chaqu face un "V" diffrent qui me sert a chanfreiner la baguette carrée calibrée donc 4 passages successifs j'ai gravé la htr de reglage rabot correspondant un tourillon amiovible pour empecher ce support d'etre emener avec la regle a façonner
pour mes cheville une boite à cheville avec le rabot adapté je casse ensuite chaque arête dans un "V"

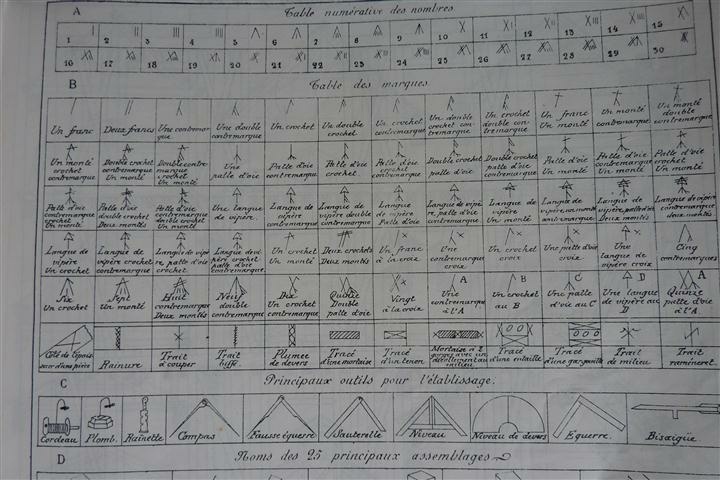

BastienLB bel exercice de taillage... oui pour patte d'oie en sabliere de croupe ....non pour contremaque a gauche du franc .....le coyer reprend la poussée de pied d'arêtier donc tendu donc oui pour queue d'aronde mais gousset mal ancré dans entraits (tenons desaboutés preferables )... la marque "arêtier " (le 5 avec croix ): je ce connais pas .... des souvenirs de jeunesse
ma formation d'ouvrier charpentier bois a eté de 1957 à1960 ,100% outils à main sur bois brut et rabotés varlope (machines interdites )et bien sûr epures de charpente
ce pietement tabouret ; sapin de recup , pietemnt raboté machine fonte d'ocas. ,croquis pour etude section des pieds suivant un "mi-bois solide et etude epure ,cales de devers pour traçage des bois et mortaisage sur perceuse à colonne car les croix etaient deja collées ,tenons descendus à la main ( c'est souvent le cas ) et collage ... ce reglage au collage a eté fastidieux :le gauche et diegonalles a verifier l'emboitement de l'assise m'a posé des problemes de precision d'assemblage d'ou realisation d'alesoirs de finition
les "mi bois "sont toujours des points faible donc j'ai entaillé à 25% dans chaque pieds des croquis et des essais d'entailles (je ne travaille pas avec du sKetchUp ) sur d'autres realisations ces entailles mi bois moins fortes n'ont pas eté possibles
le chevalet sciage de 2è photo est plus vieux mais même principe (mi-bois moins fort pour solidité)
j'ai des realisations plus simples
Niouniou utilisation de cales à devers fabriquées pur chaque cas suivant l'angle de devers
la photo est la realisation du tabouret traverse boiteuse pour les mortaises main au bedane ; meême principe serrage par valet
les charpentirs utiles ces cales pour la mise sur epure ( avec fil à plomb ajouré )des bois lignés pour le piquage (traçage des assemblage par queues au crayon et rampes des pentes )
belle realisation attention "grand ecart" (les pieds qui s'ecartent dû à la forte pente des pieds ) remede : des traverses basses mais attenion à l'angle diedre .... je n'ai pas d'autres tabouret en cours maie une etude de pietement à base tectangulaire qui me prend du temps car je n'ai plus votre âge et une carriere professionelle totalement differente de mon apprentissage charpente bois et de mon dessin bâtiment
