sanglier  (LEJEUNE michel)

la solution rapide plateau sur pieds et sans traverses pour solidité

les bois de jonction sont bien positionnés mai semble peu epais ..solution par papillons possible aussi... le poids est incompatible au deplacement pour menage au sol (le plateau pouvant etre moins epais car nepr non visible )... ces"coins de cube" sont delicats si 2 mortaises deportées avec epaulenements dans haut de pied .. belle etude à la planche à dessin

un vrai avec faces de frappe bombées pas un maillet de vitrine en 3 épaisseur

kaj photo de 1959 3 vrais maillets sur la photo (atelier charpente de centre d'apprentissage)

foal non c'etait mai 1960 ..sur la 1ere photo j'etais a coté du prof.. la 4è photo est la composition trimestrielle de 2è trimestres de ma 3èannée scolaire de centre d'apprentissage du bàatiment peu de materiel installé dans les ruines d'une vielle ardoisiere desafectée travail aux peu de machines interdit travail sur bois brut de sciage .. piquage des bois sur epure des assemblages au fil à plomb .. des souvenirs ...

j'ai 3 tomes de cette serie mon n°1 est un edition de 1972

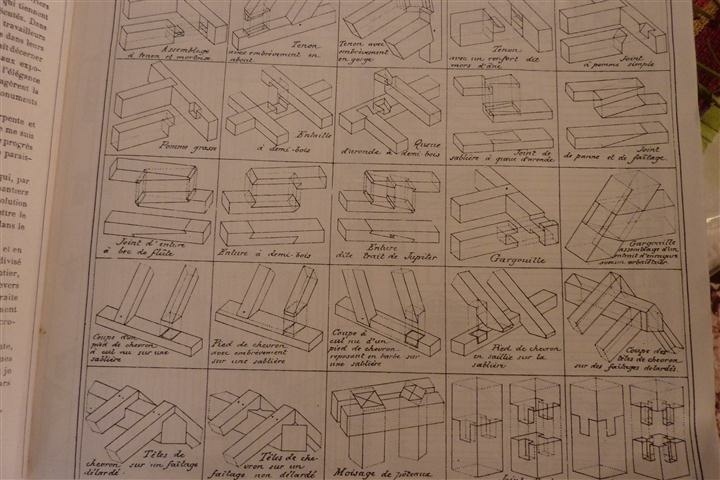

des extraits de vieux livres

barbe = contreprofil ? mais d'apres dessin onglet possible ?
epaulement 1/3 de la mortaise donc a = b/2

kaj donc arasement vertical ravancé comme pour feuillure et coupe d'onglet à l'ancienne

differents pietements de ma creation partiellement adaptable pour table salon ,gueridon etc

pieds en arêtier donc angle diedre qui existe et ça force au montage ,les arasements faces interieures baillent ... le même probleme que les tabourets en arêtiers

les 10° de pente versant donne par le calcul un angle de corroyage de 91,72 ° pour des bois corroyés d'equerre au momment du montage les traverses ne sont pas parallèles il faut forcer
pour les arasements c'est minime aussi car petite epure necessaire
les abouts de montants et pieds sont toujours coupés après montage malgré les epaulements

servait de porte manteaux ?

mauvaise conception : c'est le plateau qui assure l'equerrage de la façade tiroir il manque une traverse a plat avec double tenons entre les pied sous le tiroir... bien sûr les amorces de ceinture forme des goussets reliée par 1 vis au plateau j'ai resolu ce probleme plusieurs fois .. un etabli n'a poa de ceinture haute sous plateau mais il a des traverses basses qui forment la fonçure et tiennent l'equerrage des pieds (vontreventements)... des photos de mes realisatons

la ceinture arriere ne rigidifient que les pieds arrieres ....les caissons lateraux du tiroir travaillent donc en torsion et les tenons-mortaises des "pignons " (retours ) supportent mal ces efforts . , bien sûr la charge vertical n' est peux etre quequ'un d"assis et la plateau encaissera , mais peu de contreventement (que les 2 vis d'accrochage du plateau et la torsion des caissons lateraux )

ecto1 je croise à mi hauteur ou je desaxe tenons et mortaise vers les faces exterieures ( sans avoir un tenon batard mais un arasement mini de 3 mm pour cacher le tenon ) et dans certain cas epaulement sur tenon ... le probleme des "coins de cube "

un peu minus por creuser des mortaises normales à la main favoriser les faces de frappe bombées (comme le bout des manches ciseaux et bédanes )pour garder l'onde de choc dans l'axe

des petites differences
2ème et 3ème photo est ma realisation visible sur ma fiche avec tous les details techniques de bonne conception et usages

bien sûr arêtier mais ceux de charpente ont 2 faces aplomb ont le même tracé pour les delards l'angle dièdre ... des tracés interessants

j'ai fabriqué aussi, mais peu utilisée

que des croquis et calculs d'angles (trigo et pytagore ) des coupes une vue "à plat " (herse d'une face inclinée : les faces sont identiques ) pour verifier mes coupes de devers
et surprise : des petites entailles suplementaires pour le montage tres simple a ajouter
reussir soi même c'est sa récompense..,... 40 ans sur une planche à dessin : ça aide ..

c'est en forgeant que l'on devient forgeron ... mes premiers tracés de croisillons etaient il a plus de 30 ans ces 2 photos ont fait reagir il y a env.4 ans un prof de charpente d'internet qui en avait realisé des autres ... il etait pret à m'aider dans les tracés mais j'ai prefereé chercher moi même avec mes bases de dessin de descriptive d'ecole de 1961 ,d'ôu tous mes croisillons de ma fiche pour cette realisaion pas de cales à devers pour rembarrer les bois sur epures car 2 faces des pieds font partie de l'angle diedre
je tâtonne aussi d'ou des essais sur du bois blanc de palette

aucune de mes realisatons ne possede ce systeme de jonction de bois de fil et de "chocroute j'ai appris les vrais assemblages avec du vrai bois pas de jonction par equerres metal , vis en biais , lamellos et dominos : c'est du "hic et ha "

photos suplementaires de cette etude perso
utilisation de guimbarde pour fonds d'entailles ... élastique pour tenir l'ensemble car les bois se deversent ... echantignoles ou petites contrefiches en remede ?

Fof ne pas confondre queue de renard et coins apres assemblage

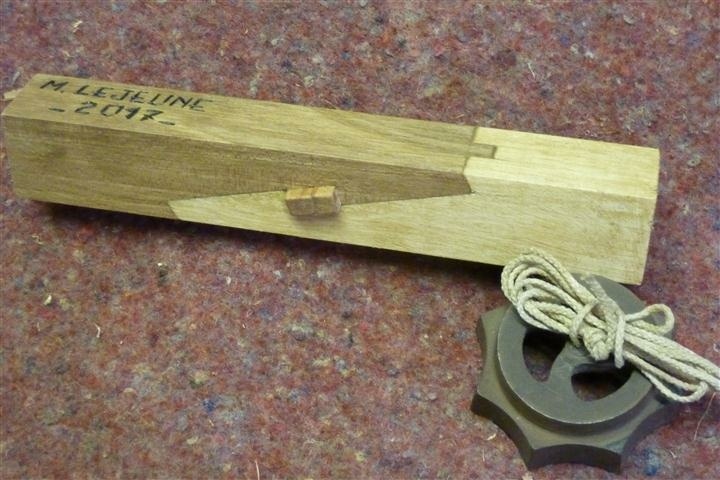

1ere photo : le coin bute en fond de mortaise borgne dès le debut de mise dedans garni de colle mortaise tres legerement elargie (valable pour manche à balais )

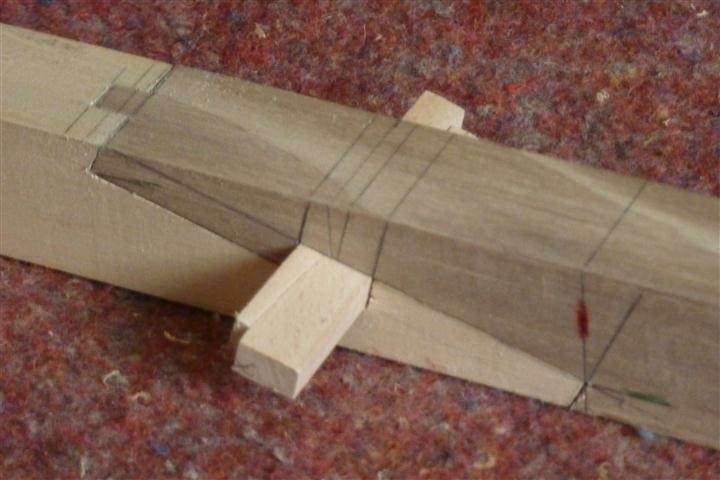

2è photo :les coins collés de serrage en bout de tenon pour mortaises passantes pente (coins à 6 °) les abouts de mortaises etant legerement degraissées ,arasement final de l'abotdutenon simultané avec les coins ne rien inventer ni copier sur des bricoleux et autodidactes : c'est dans les livres d'apprentissage du metier

comme dit BastienLB le pied d'arba charge l'entrait (le pod ne descend ps direct sur mur ) un desabout du pied d'arba soulage le boulon arba entaillé : oui mais le fil d'echantignole doit etre incliné (non parallèle au fil d'arba ).. l'entrait retroussé evite les contrefiches ?

le poinçon long evite la flexion de l'entrait
