Bonjour,
J'essaierai de l'enfoncer d'au moins 4cm pour libéré le tenon avec un chasse goupilles de 6mm mais elle va ressortir à l'arrière et abîmer le bois , sinon percer dessus avec un forêt pour la supprimer mais il faudra utiliser un guide de perçage ou une perceuse à colonne pour pouvoir rester dans l'axe de la cheville en zamak.
Le remontage se fera avec des chevilles bois.

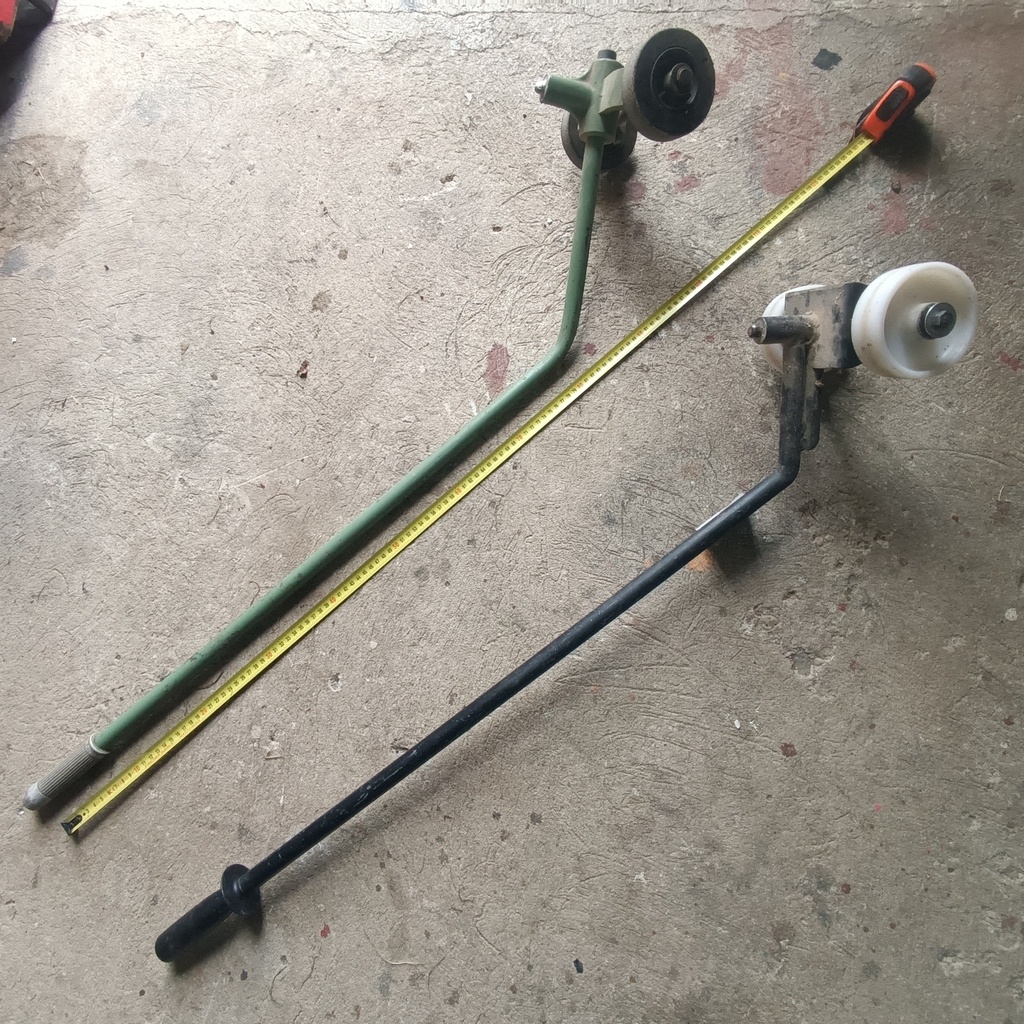

IlVoici une photo de timon pour une LUREM 260n et un autre de ma fabrication pour LUREM former.

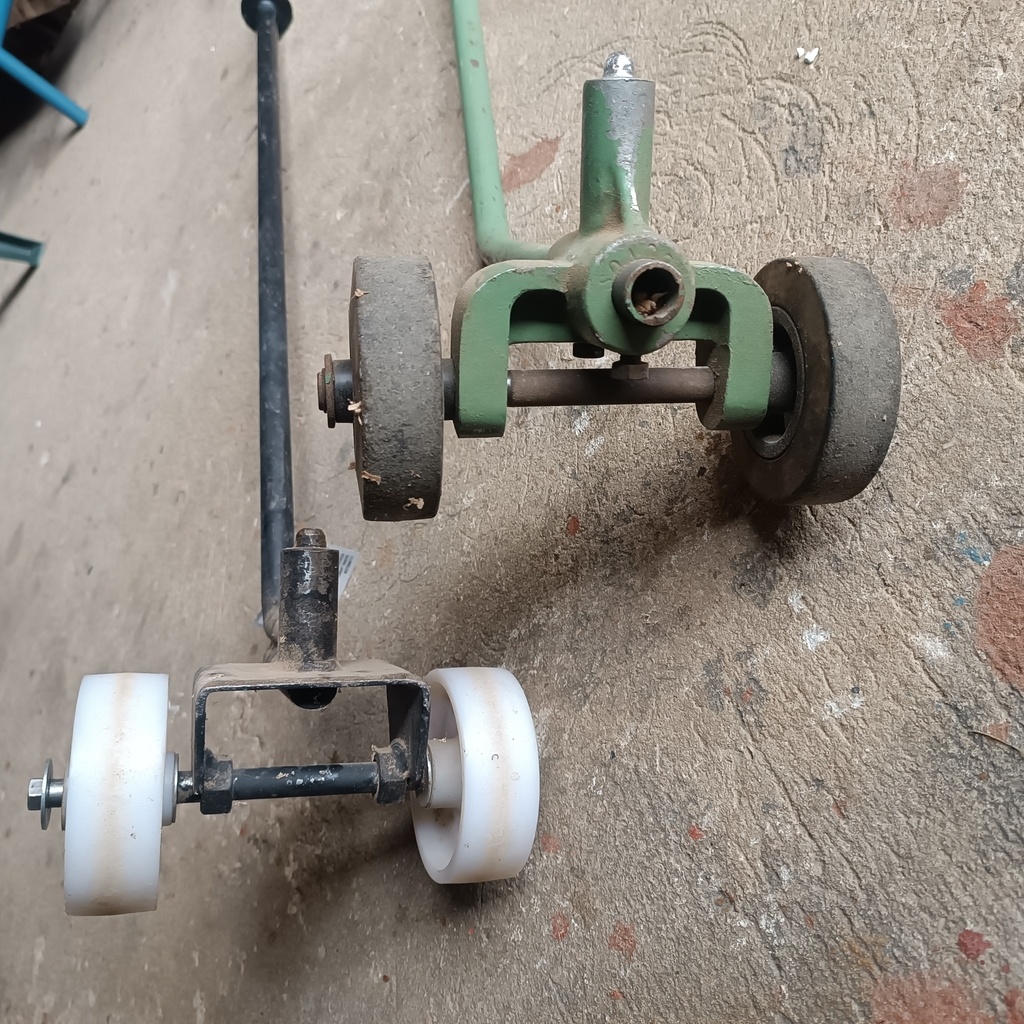

Les 4 galets (fixe et timon) font 100 mm de diamètre et largeur 30 mm , j'avais achetés les blancs ils sont à roulement à galet (lien plus bas) et utilisait une poignée de disqueuse ou perceuse.
Le tube fait 21mm , lg 82 et 32cm l'angle environ 135 deg. pour le modèle vert ,Hauteur 16 cm pour la patte une fois levée.
Entraxe des roues 13 cm intérieur.
caujolle.fr/fr...yBoC5oMQAvD_BwE
J'avais utilisé un fer U plié de 100x50 et soudé un tube et une vis de 8 de chaque côté comme axe des galets.

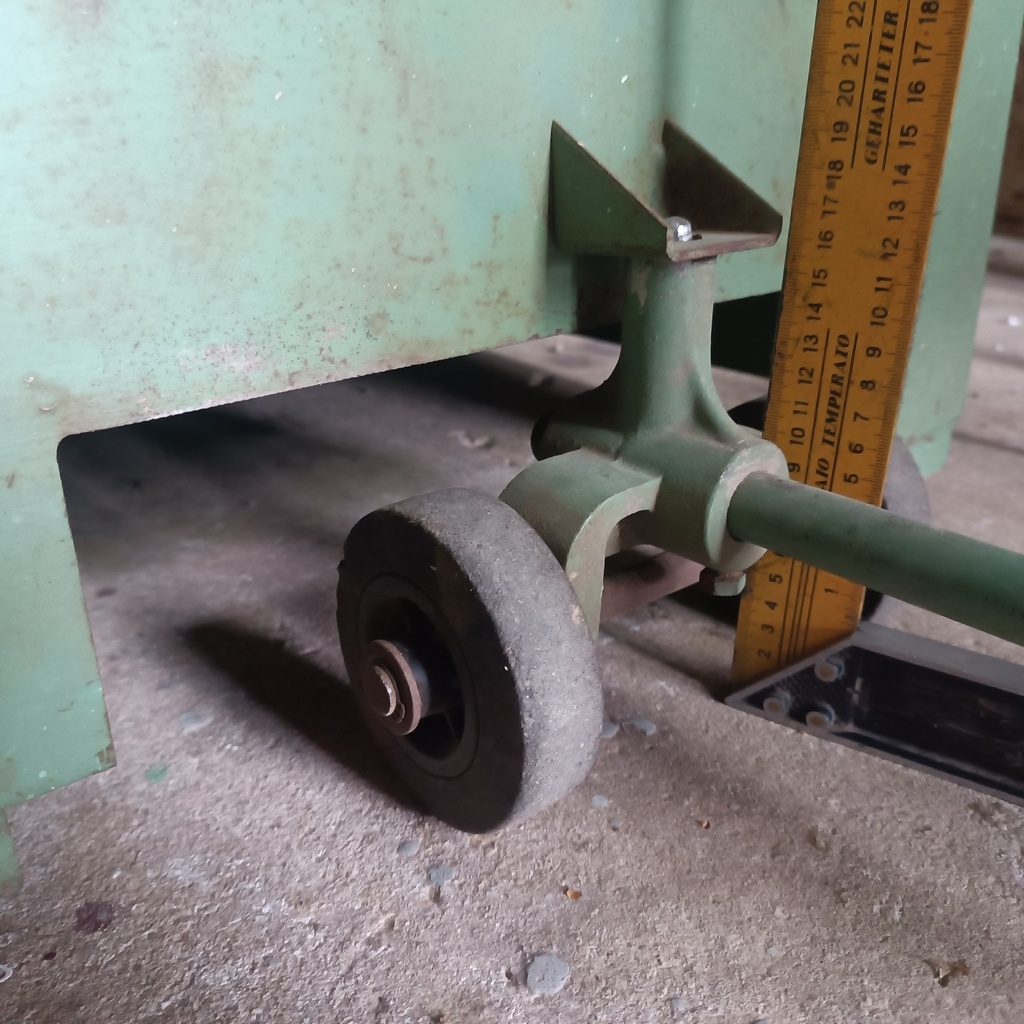

3eme photo la machine remonte de 2cm avec une hauteur de 16cm de l'axe timon et ça roule comme sur des roulettes sur un glacis.

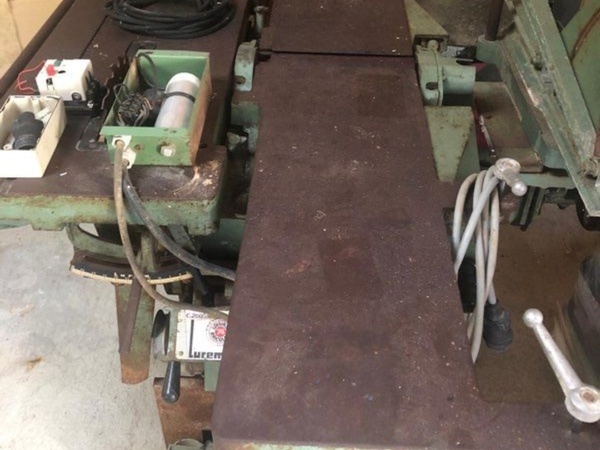

En démontant la lame et son carter en tôle ça doit passer, ou seulement la lame.
Même si le sol a une pente de.. 5% du moment que la surface est plane il n'y aura pas d'incidence, peut être utiliser une équerre dans deux sens.

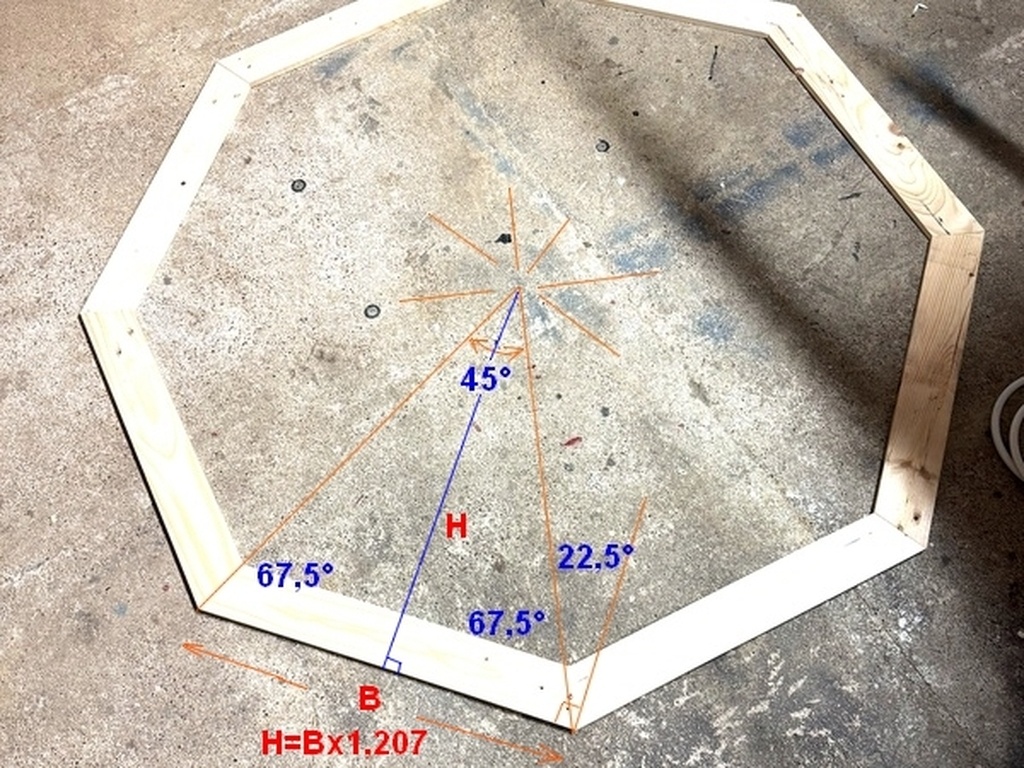

En ayant réalisé un plan informatique, il suffirait de côter toutes les pièces et les réaliser séparément et ensuite faire le montage au sol avec des côtes de diagonales prises sur le plan permettant de faire un assemblage parfait.
J'ai un escalier a réalisé et j'ai l'intention de côter toutes mes pièces limons et marches balancées sur une application de dessin et d'éviter cette ancienne méthode de traçage au sol.

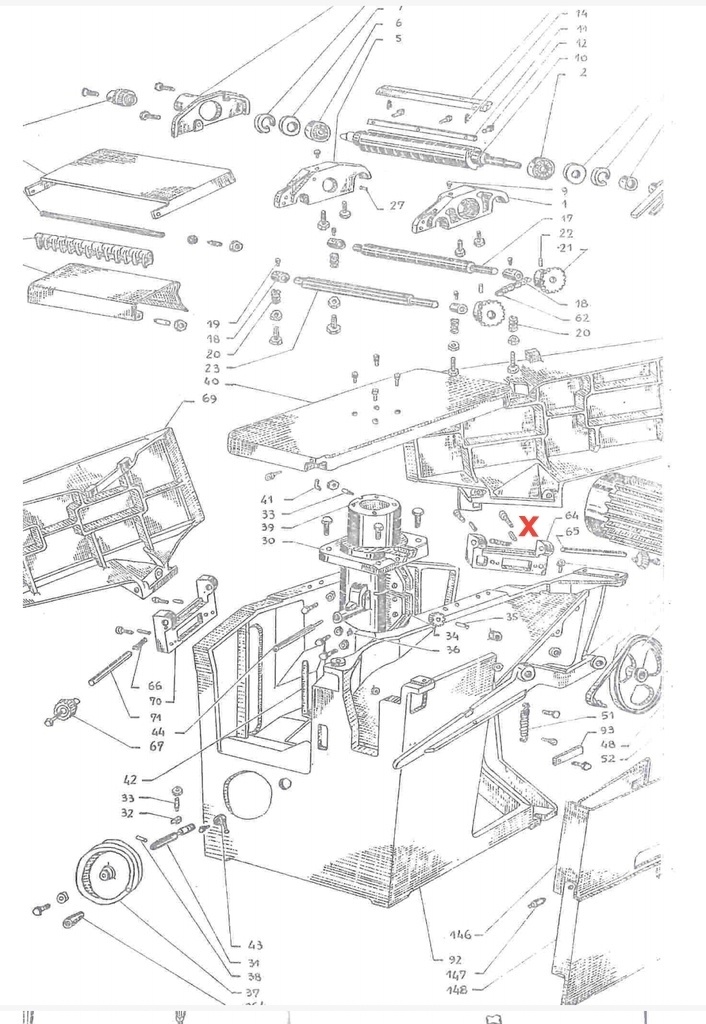

Il faudrait trouver la correspondance du pignon chez Prudhomme Transmissions (voir catalogue ) et réaléser au bon diamètre en trouvant un tourneur, sinon la pièce est peut-être réparable.
Trop de serrage et c'est logique que ça cintre d'un côté ou de l'autre , personnellement je serre fort pour entrer les tenons ou languette éventuellement en tapant au maillet et je relâche un peu ensuite.
C'est peut être dû aussi à un mauvais équerrage des planches, de la position des serre joints pas dans l'axe et les basculer au plus proche du plateau , dans tout les cas il est préférable d'avoir un guide dessus et dessous pour éviter le cintrage.

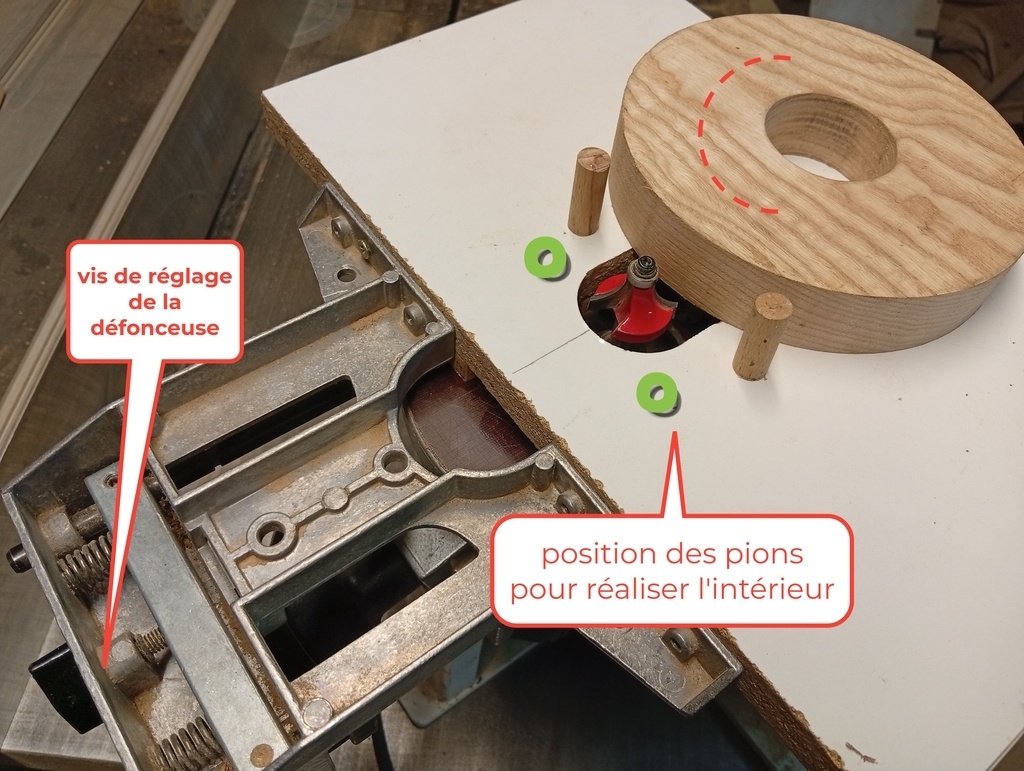

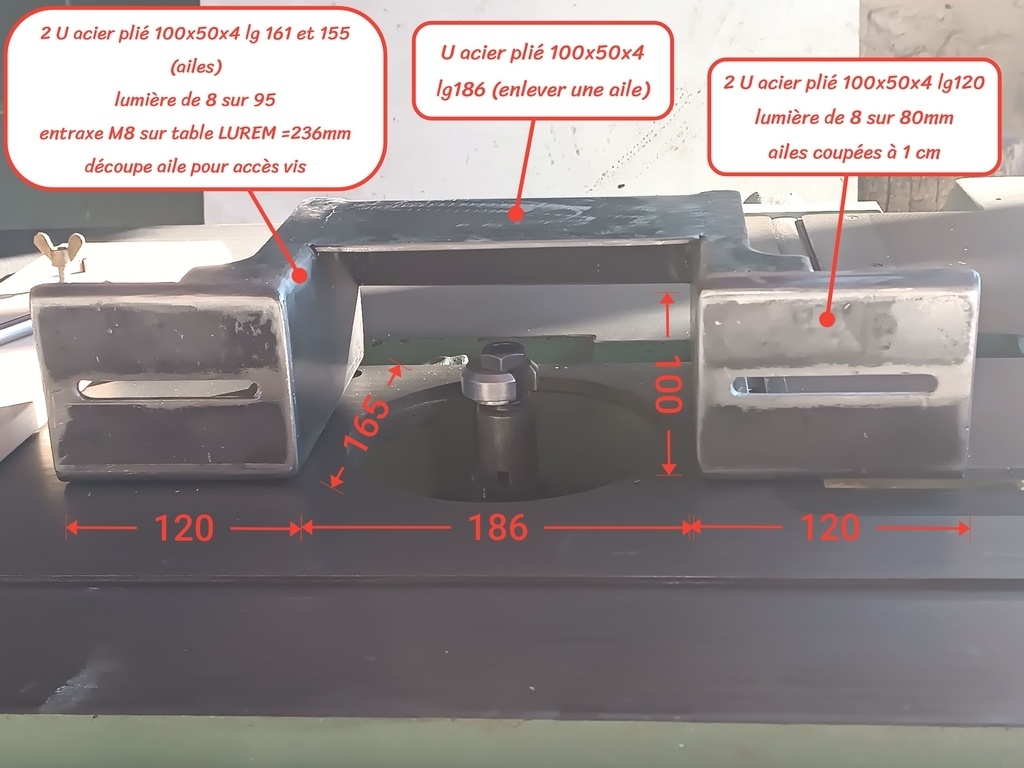

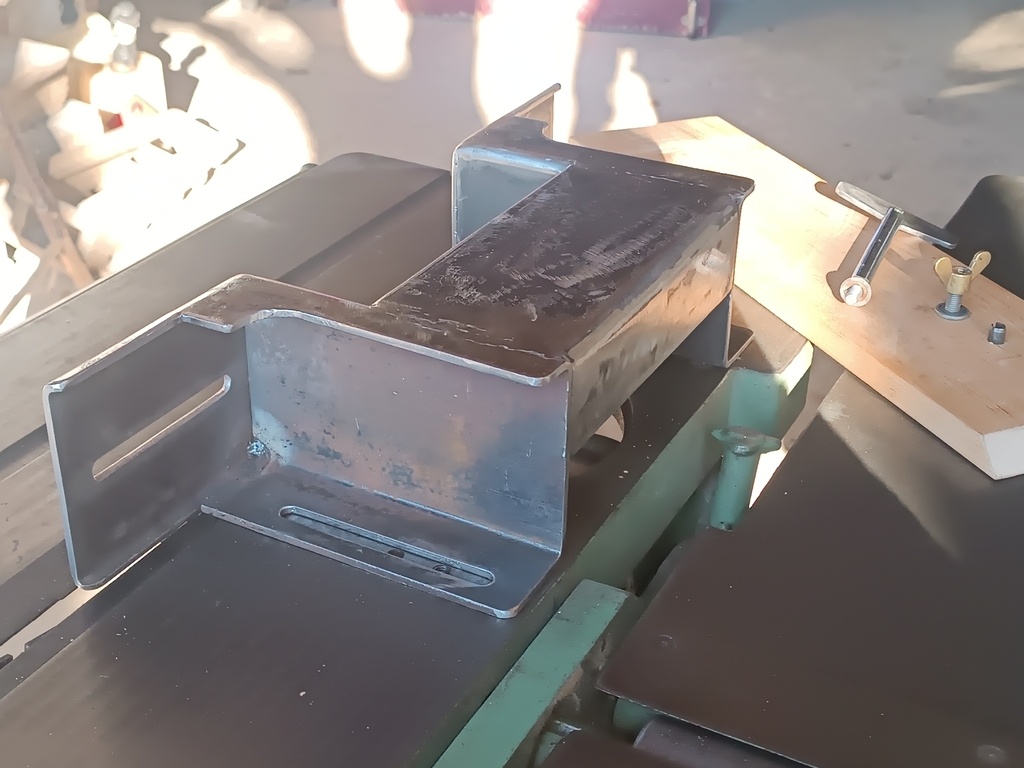

Ceux que j'avais fabriqué il y a 4 ans, si ça peut t'être utile.
lairdubois.fr/...entaires/221501
