pour la deuxième question, comme tes marches vont être complètement contraintes, je laisserais les contre marches libres, avec du jeu en haut et en bas. le collage sur le nez de marche béton me semble superflu et va limiter le jeu.
pour le type d'assemblage, pense à la pose, que tu vas certainement faire de haut en bas car tu ne pourras pas marcher sur une marche que tu viens de coller...
les tiges filetees c'etait ceinture et bretelles...
si tu utilises la kleiberit polyurethane, il faut poser un poids sur les marches comme c'est indiqué dans la vidéo. (moi j'avais mis deux sacs de pellets de 15kg par marche). la colle pu gonfle en séchant (comme la mousse pu).
j'avais posé de haut en bas, et attendu 24h avant de tout retirer.
j'avais chanfreiné l'angle arrière des languettes de la contre marche pour pouvoir engager la contre marche et coller la marche du dessous.
Du coup je vais mettre les plans sur le site, si ça peut servir également à d'autres. Le temps de faire les images..
j'ai associé les plans à la création.
ils sont donc consultables en repartant de la création "babyfoot" ou dans la section plans
J'ai oublié d'indiquer que pour le plateau, l'élément qui détermine toutes les cotes (entraxes des barres, hauteur des barres, et donc taille du plateau, hauteur de plateau..) est la taille choisie pour le joueur, sachant que dans le commerce il existe différentes tailles de joueur.
Les entraxes mesurent : 2 fois, distance de l'axe de perçage de la barre au pied du joueur + 10mm
Hauteur des perçages pour les tubes : distance de l'axe de perçage de la barre au pied du joueur + 8mm
Je vais ajouter le plan de montage des joueurs sur les tiges.
je pense que pour la toupie, il faudrait vraiment que tu précises quels outils, en quel état. Ayant hérité d'une machine identique, il est quasiment impossible de retrouver de l'outillage neuf qui se monte sur cet arbre de 20mm. ( je crois qu'il y a eu une discussion sur ce site au sujet d'un adaptateur pour monter en 30mm?). les outils réellement disponibles conditionnent l'usage de la machine.
Bonjour
Pour fabriquer cette pièce, je verrais :
1° usinage de la rainure dans un carrelet
2° sur un tour à bois, usinage de la partie cylindrique et du cône.
A priori rien de compliqué, mais tu ne fais pas mention de tolérances par rapport à tes cotes.
Ex : la largeur de la rainure à 5/10e?
la linéarité du cone à ?
Bref il faudrait avoir un ordre d'idée des tolérances..
Tu es dans quelle région?
Hello
Ci-dessous le résultat de l'essai.
Je t'ai mis les cotes réelles au 1/10.
Pour le cône, une fois en appui, une feuille de papier pliée en 2, (2 10è de mm) ne passe à aucun endroit.
Je ne sais pas où va cette pièce, mais si tu penses que l'essai pourrait être satisfaisant, il est sur que le mieux serait de pouvoir le récupérer et l'essayer dans le montage.
Au niveau des tolérances, je ne pense pas pouvoir faire mieux avec le matériel utilisé (défonceuse et tour à bois), - sans compter que le bois pourra gonfler / se rétracter / se déformer légèrement...-
Donne moi ton avis. Pour ma part j'habite en essonne, à Quincy s sénart 91480.
Bonjour,
Merci pour ces explications claires.
Je me suis fait un petit résumé de ces explications (moins riche mais plus facile à consulter que de revisionner toute la vidéo).
Avec l'accord de Maillien Michael je vous joins les images de ce résumé.
Bonjour
Merci

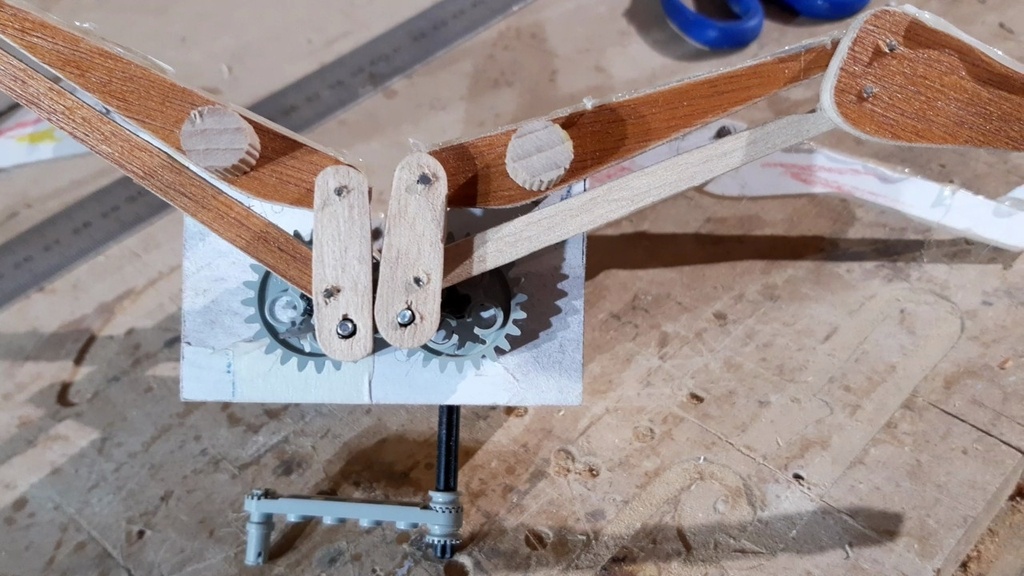

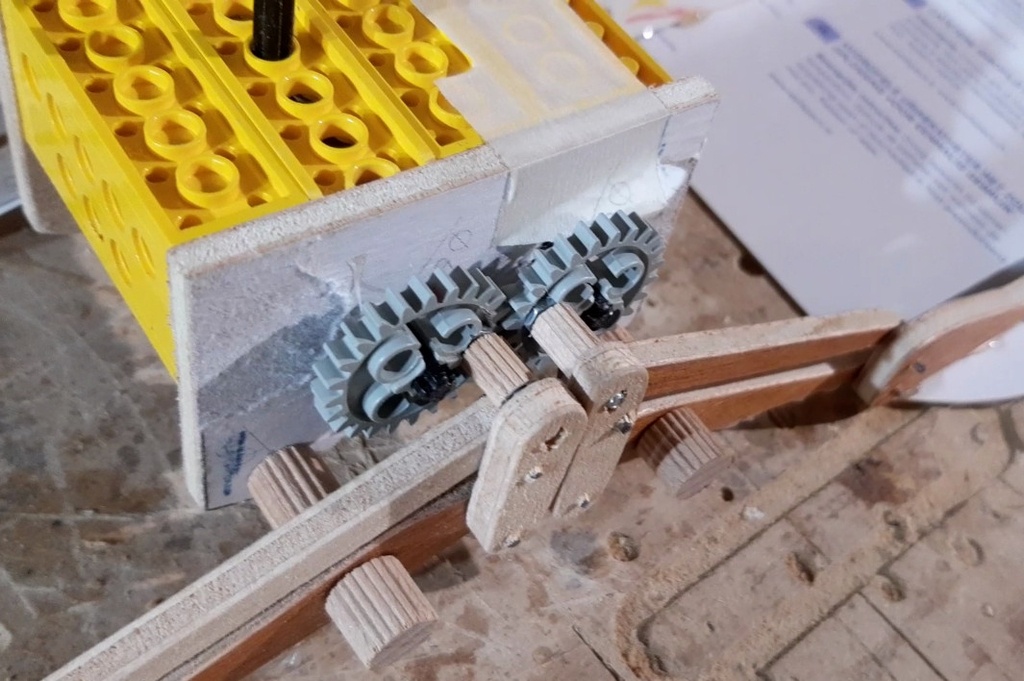

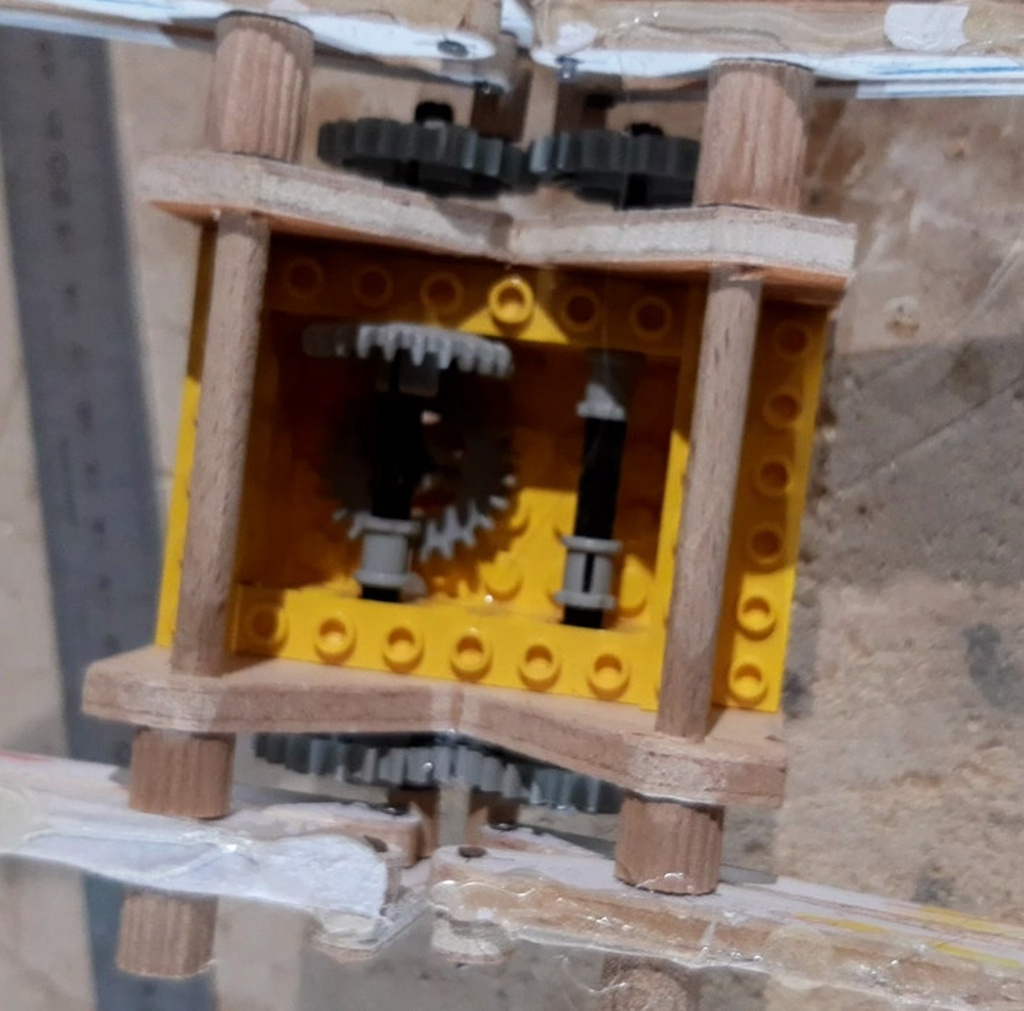

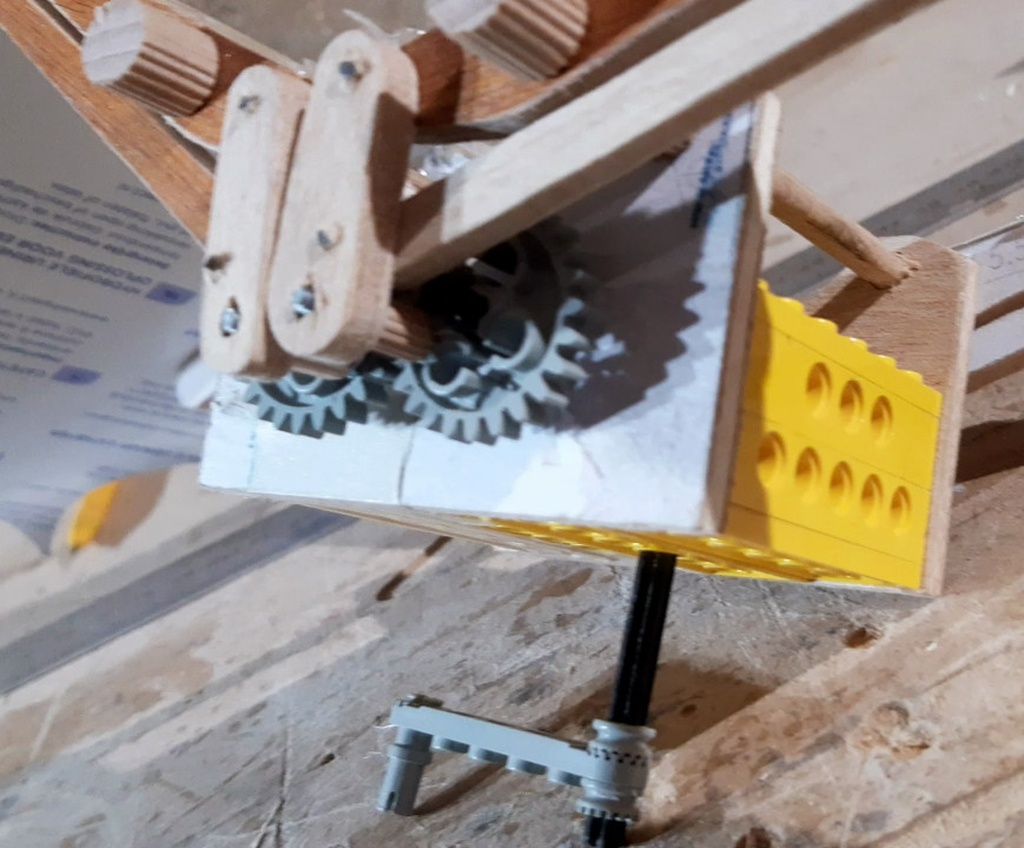

Ci-joint quelques photos du mécanisme (tirées du prototype)

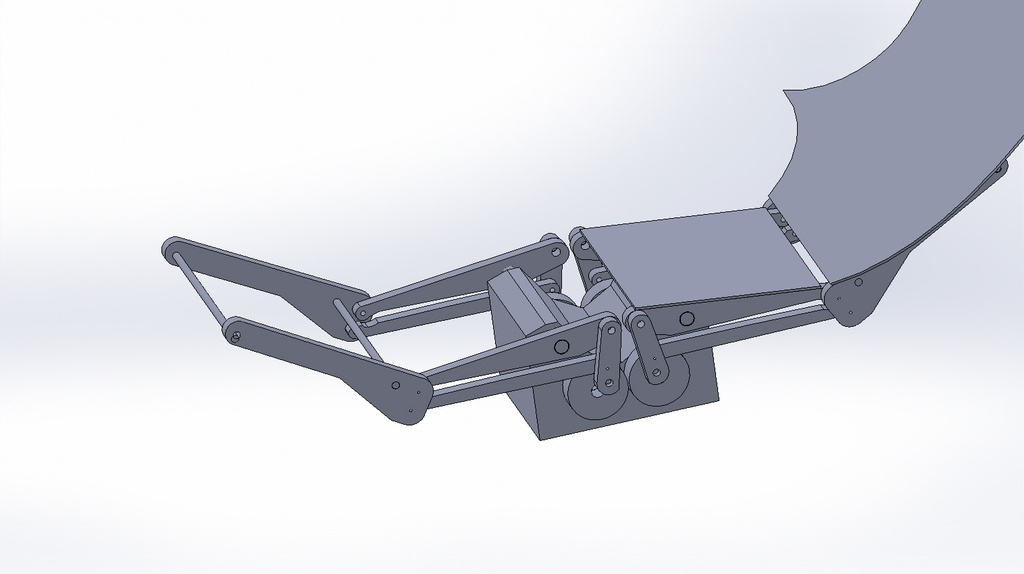

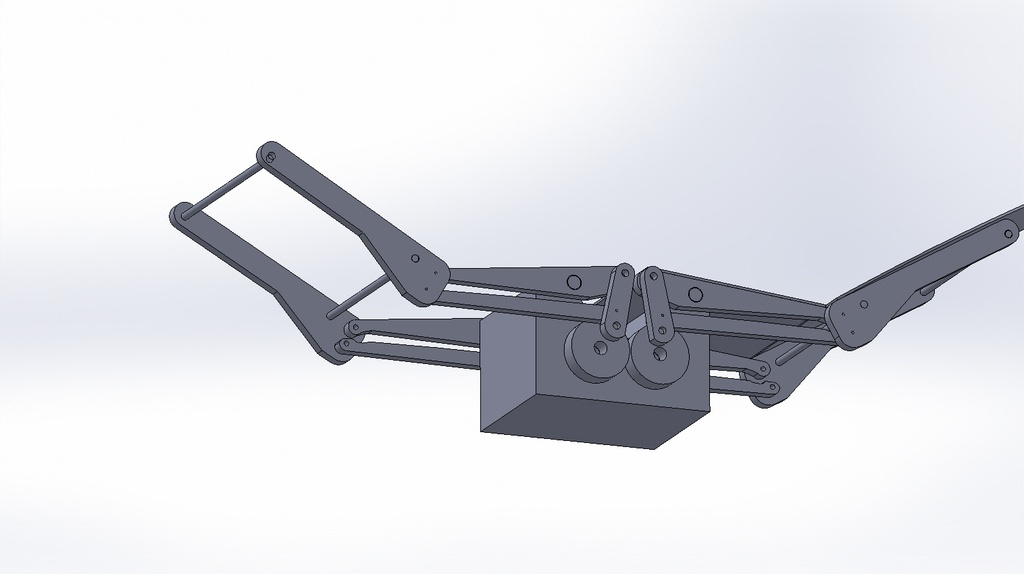

Je te joins aussi un lien vers le "SmartBird" qui m'a servi de base de travail pour le mouvement des ailes. (le smartbird, lui il vole pour de vrai!!!)
youtu.be/8e217PNqWjU
