73 commentaires
nikodoc

ça a l'air pas mal... j'ai justement une vieille bosch POF qui prend la poussière... des avis ? des conseils pour une plaque d'insertion ?

par nikodoc il y a 9 mois
nikodoc

Non il n’y a que la colle (PU), les clous enfoncé presque complètement dans le montant central servaient juste à limiter le glissement lors du serrage…ils ne font qu’effleurer la partie en biais au point de collage. J’aurai merdé à coup sûr en mettant des tourillons et je ne voulais pas de vis (comme chez ikéa).
On verra bien sur le long terme… je dois en faire un autre pour ma fille…je tenterai p-e un genre de mi bois

par nikodoc il y a 9 mois
nikodoc

merci

nikodoc
( Modifié )

beau boulot !

nikodoc

les tables forment un V...et encore, un V pas net...aucune idée de comment régler ce foutoir, les vis qui semblent être là pour régler son inaccessibles pour certaines, cachée derrière les supports des colonnes de guidage de la table de rabotage.
j'ai contacté le site où j'ai acheté car ça fait bcp de "défauts" mine de rien...
ils m'ont dit qu'il allaient contacter le fabriquant pour m'aider

donc la machine est en standby...je ne l'ai pas encore utilisé...

nikodoc

j'ai fini par la revendre...je suis passé à la metabo HC260 et c'est bien plus utilisable (meme si j'ai eu des gros soucis avec le site vendeur et une machine abimée à l'arrivée, réparée après des mois de relance via ma protection juridique... et finalement bien galère aussi à régler 😅 )

par MENFRA il y a 2 ans
nikodoc
( Modifié )

super idée merci ! le plateau d'établi que je viens de faire est trop épais pour une utilisation type MFT... j'vais piquer ton idée (mais tant pis pour l'aspect propre...je vais souder)

nikodoc
( Modifié )

OMG 😫😫 je viens déjà de passer des heures ce matin à tenter de régler la table de sortie par rapport à la table d'entrée...impossible, y'a toujours un moment où j'me retrouve coincé car les 2 petites vis sans tete de la table de sortie ne permettent pas franchement des réglages aisés.
ensuite j'ai tenté de démonter complètement la table d'entrée, y compris la vis de réglage de profondeur... et ben là pas moyen d'enlever complètement la table car je ne peux pas retirer les petites vis fendues noires... il faut un outils spécial ou quoi ? j'ai l'impression que je vais péter mon tournevis plat en forçant... (ou la vis)
c'est quand même dingue de devoir venir intercaler de bouts d'alu pour régler la machine...ça équivaut à dire qu'ils n'ont pas prévu de réglage pour cette table non ?

nikodoc

comment tu as fait pour régler la table de sortie sans jouer sur les 2 vis sans tete ?

nikodoc

c'est enfoncé au marteau en usine pour bloquer la table d'entrée ??

nikodoc

je pense que ces vis maintiennent simplement les plaques 125 et 121 à la table d'entrée, elles sont dans le vide en dessous donc les dévisser ne fera pas monter la table. elles sont serrées à fond

nikodoc
( Modifié )

c'est la misère ce système...chaque fois que tu passes en mode raboteuse tes cales s'enlèvent...

nikodoc

Merci fab45 ! donc tu me confirmes que la table d'entrée ne dispose d'aucun réglage...donc pour mettre mes tables coplanaires je dois régler ma table de sortie par rapport à ma table d'entrée ? (en priant pour que la table d'entrée soit parfaitement "de niveau" par rapport à l'arbre porte-fers

nikodoc
( Modifié )

si la table d'entrée n'est pas "alignée" à l'arbre, tu vas aligner ta table de sortie par rapport à elle, puis régler tes fers selon ta table de sortie...ça va dégauchir nickel mais au moment de raboter, tu risque de ne plus être parallèle à la table de rabotage

nikodoc

Erebor du coup si la table d'entrée n'est pas réglable ??

nikodoc

j'ai tenté pendant des heures ce matin...je n'y arrive pas. le mieux que j'ai eu c'est un coté parfaitement aligné mais de l'autre ça n'allait pas du tout et en jouant sur la vis de réglage de table de sortie de ce coté, j'aurai fini par devoir complètement changer les réglages du coté qui était bien réglé... 😩

nikodoc
( Modifié )

avant de régler les fers en fonction de la table de sortie, il faut être sûr qu'elle est "parallèle" à l'arbre...sinon effectivement les fers vont tailler des coins au moment de raboter. C'est pour ça que je règle en 1er la table de sortie selon l'arbre...et que je m'arrache les cheveux à savoir si il existe un moyen simple de régler ensuite la table d'entrée coplanaire...

nikodoc

Bonjour, je déterre ton post pour te poser une question: as tu trouvé des vis de réglage pour la table d'entrée (pas la poignée qui sert à régler la hauteur hein).
merci d'avance

nikodoc

je sais, je parle du réglage de coplanéité des tables ;-)

par Darasse il y a 2 ans
nikodoc

super chouette. simple à reproduire... merci ;-)

par nikodoc il y a 3 ans
nikodoc

Merci 😉

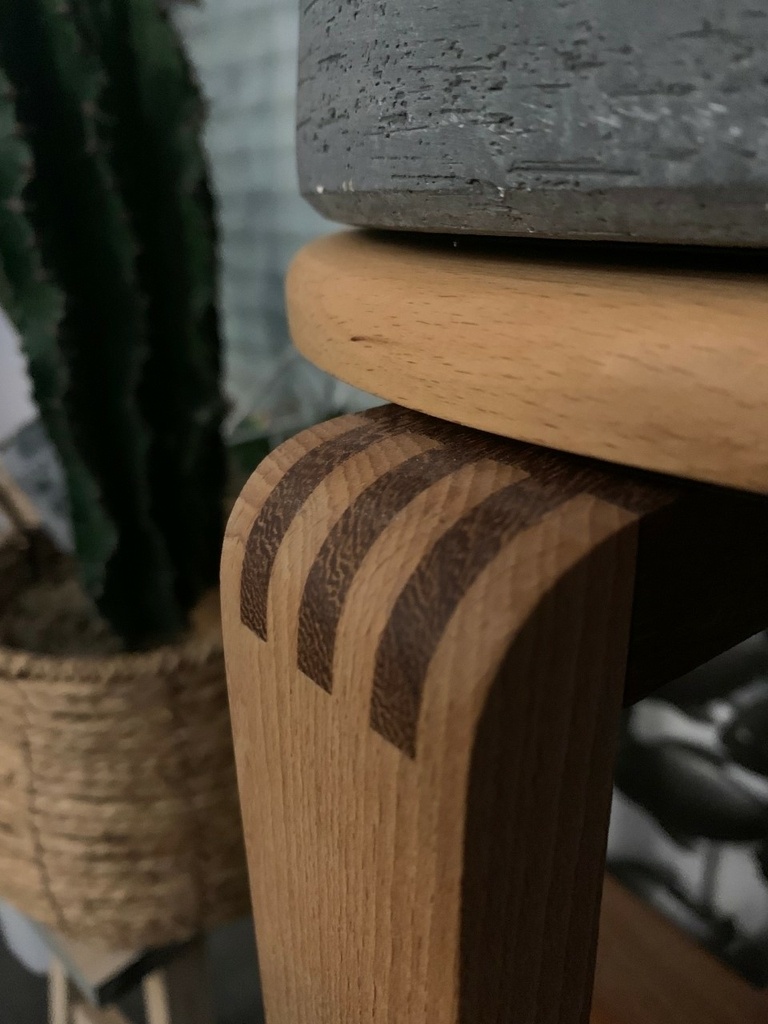

Non non impro...j’avais envie de tenter l’assemblage par enfourchement donc j’ai fait un tabouret. J’ai surement vu passer une photo d’un tabouret fait comme ça et l’idée à trotté 😋
Dans les cours de samuel j’en suis resté au gabarit multi assemblage...

nikodoc

je vais essayer de faire ça clairement (c'est pas gagné 😅 )

  • les pieds et les "traverses sous l'assise" font 47mm de large
  • ma lame de scie sous table fait 3mm
  • je place à verticale contre mon guide un pied et j'essaie de le faire affleurer à ras de ma lame de scie (comme si je voulais ne rien couper...)
  • je viens mettre ma butée fixe contre le pied puis j'insère entre la butée et le pied une calle de 10mm (précisément 10mm... verifié au pied à coulisse numerique)
  • et là je peux faire ma 1ere coupe qui me donne le 1er tenon de 7mm.
  • je remplace la cale de 10 par une calle de 14mm, je coupe puis je n'ai plus qu'à faire des coupes répétitives entre mes 2 traits de coupe...ça me donne une mortaise de 7mm de large
  • pour le tenon suivant je replace ma cale de 14mm entre le pied et la butée fixe...puis j'enlève la calle et je viens mettre ma butée fixe contre le pied. ça devient la nouvelle position zéro...et je recommence à l'étape où j'insère la calle de 10mm
  • pour la partie "traverse sous l'assise, j'ai commencé par des coupes successives sans calle avec mesure au pied à coulisse jusqu'à arriver à 7mm (presque pile poil)... ensuite faut juste refaire les étapes avec les calles et ça fini par s'emboiter nickel
  • mise à plat du fond des mortaises avec les ciseaux à bois (la coupe n'est pas propre du tout avec ma lame de scie

FIN 😜

nikodoc

Olivier80 doit y avoir moyen... mais en mesurant avec la tige qui sort du pied à coulisse et en y allant progressivement, j'arrivai à être plus précis que lors du positionnement du pied (qu'on fait affleurer à la lame avant la premiere coupe)

nikodoc

merci 😉 j'essaie de faire des clichés de chaque étape clef mais des fois je m'emballe....

nikodoc

Bonjour débordé de boulot en ce moment mais j’ai bien vu ton commentaire et je te fais ça dès que possible (surement ce w-e). N’hésite pas à me relancer si je tarde. Cdlt

nikodoc

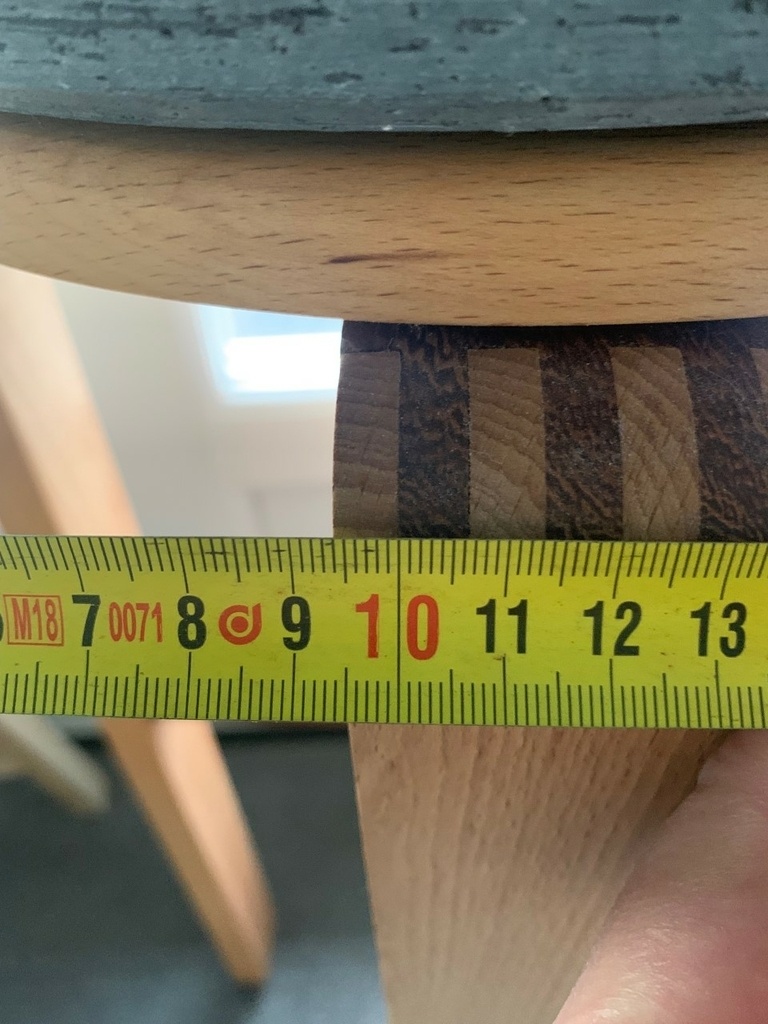

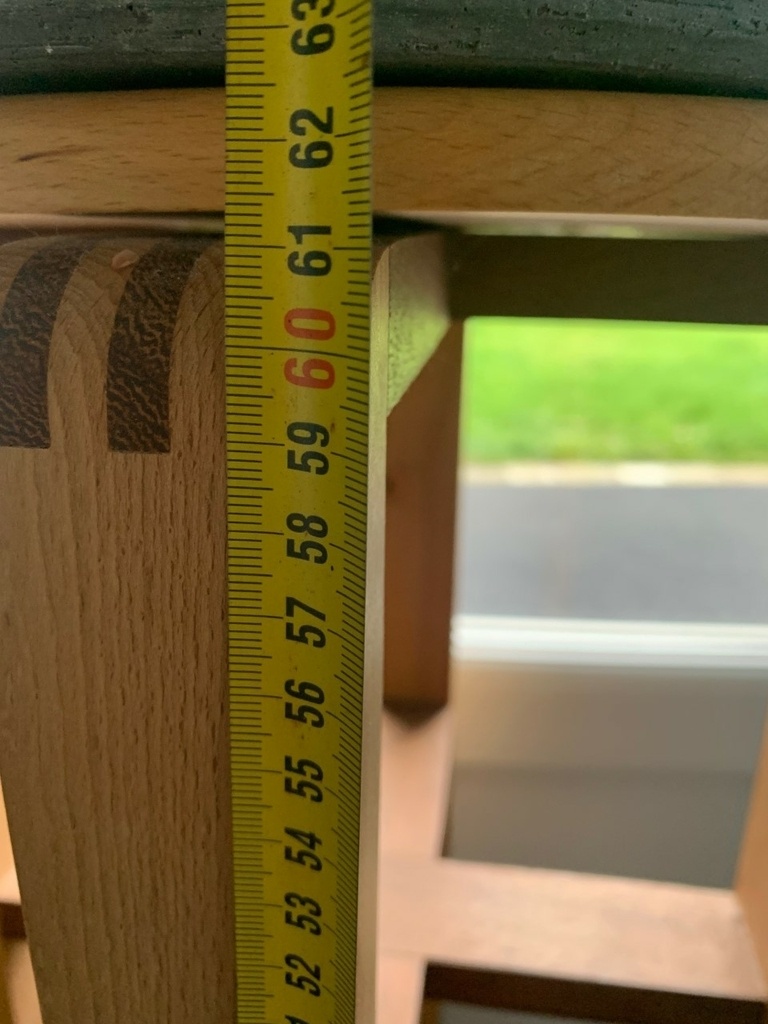

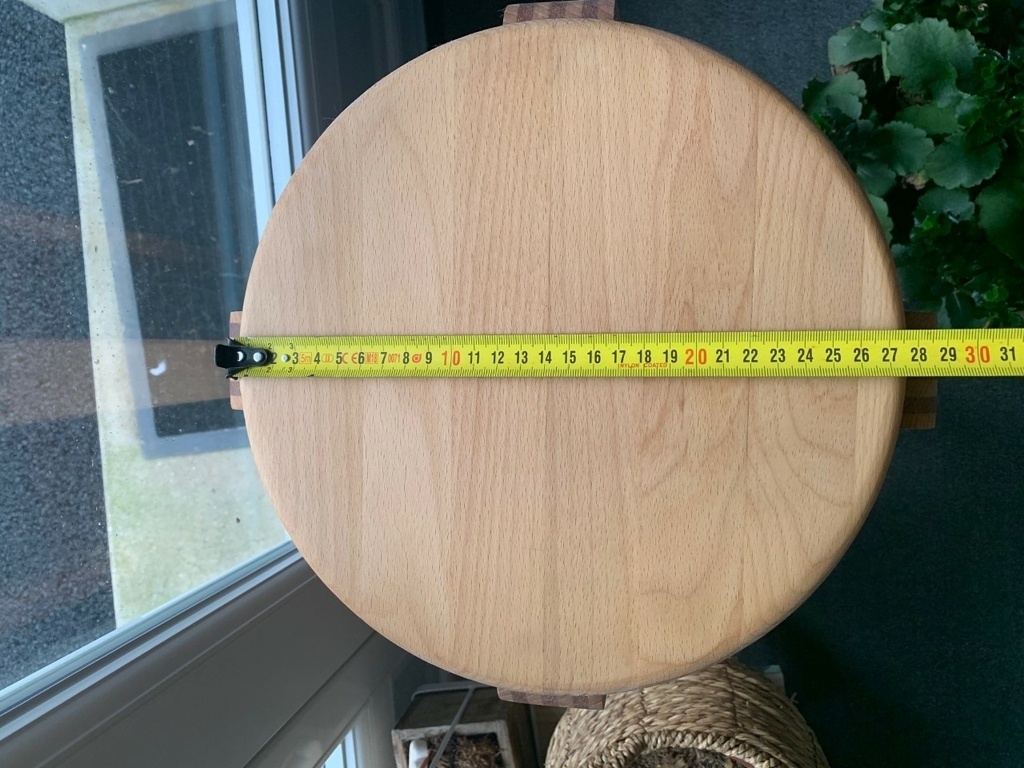

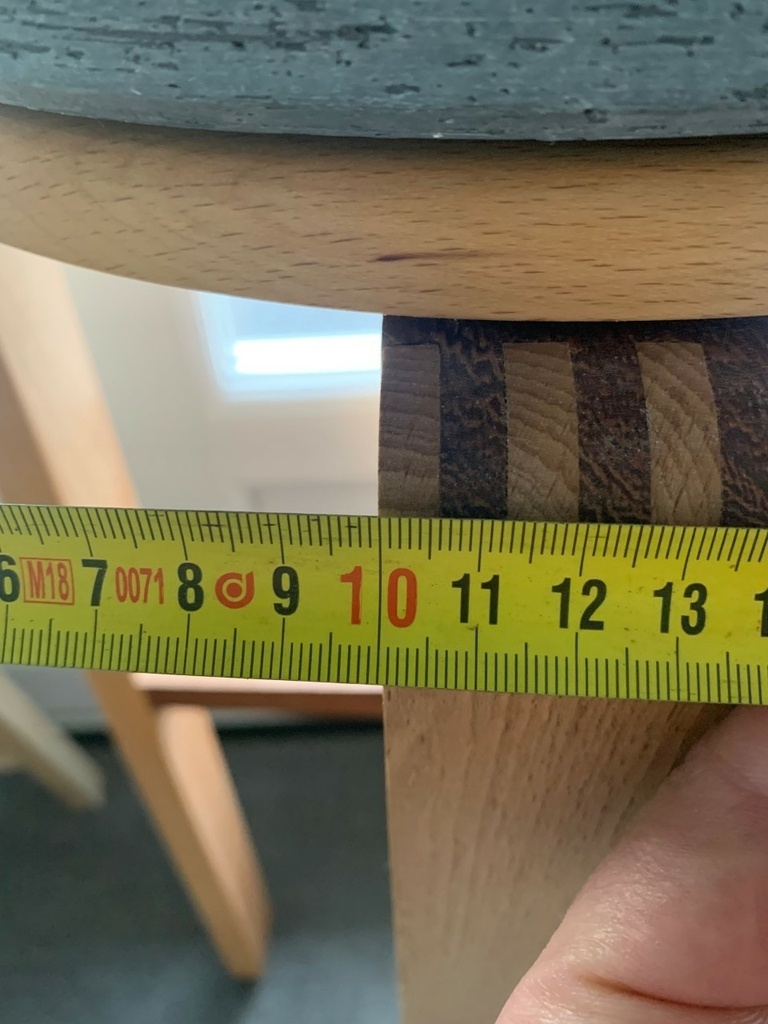

amwin voilà voilà... j'espère que ça t'aidera

nikodoc

quelques autres photos

nikodoc

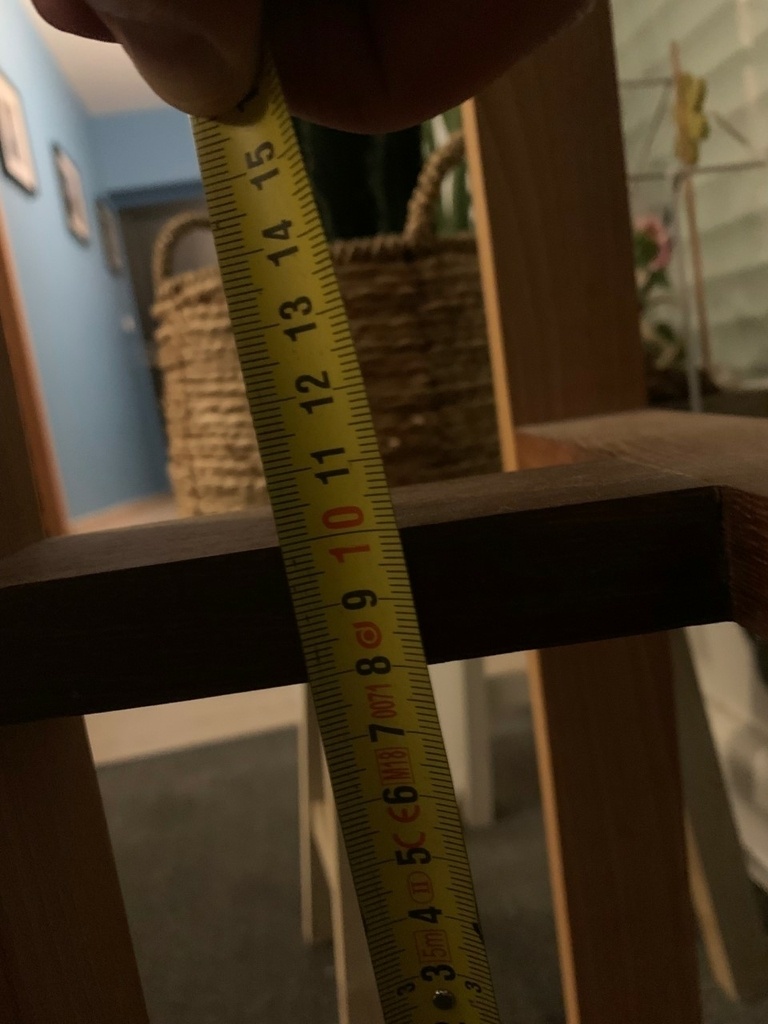

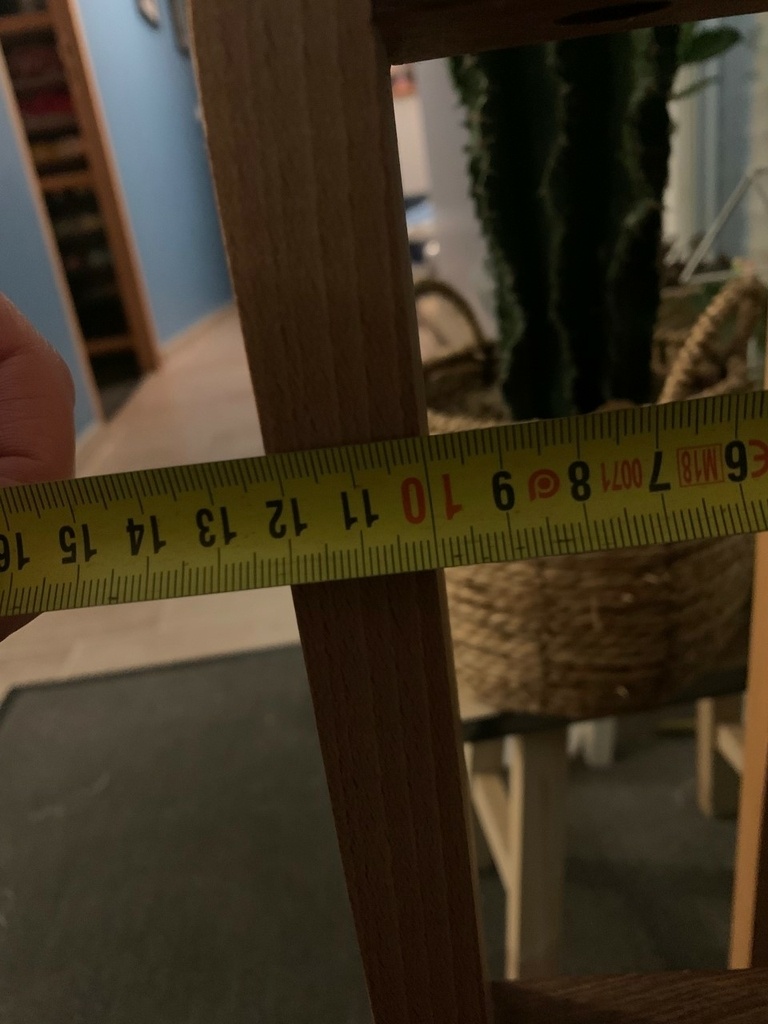

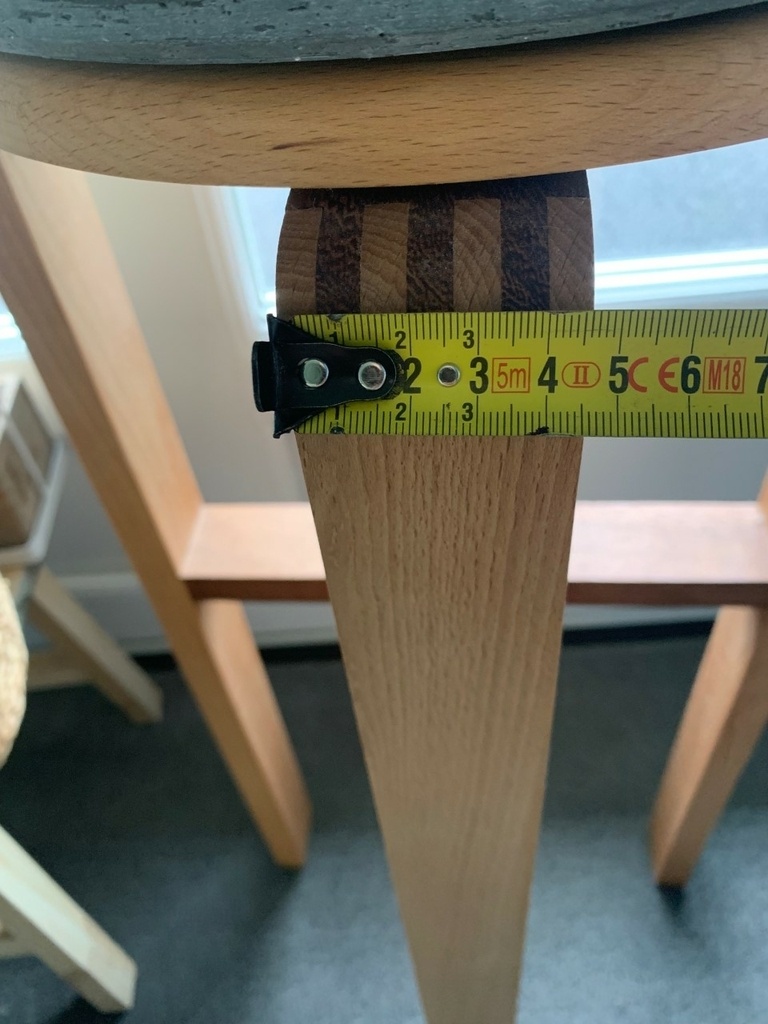

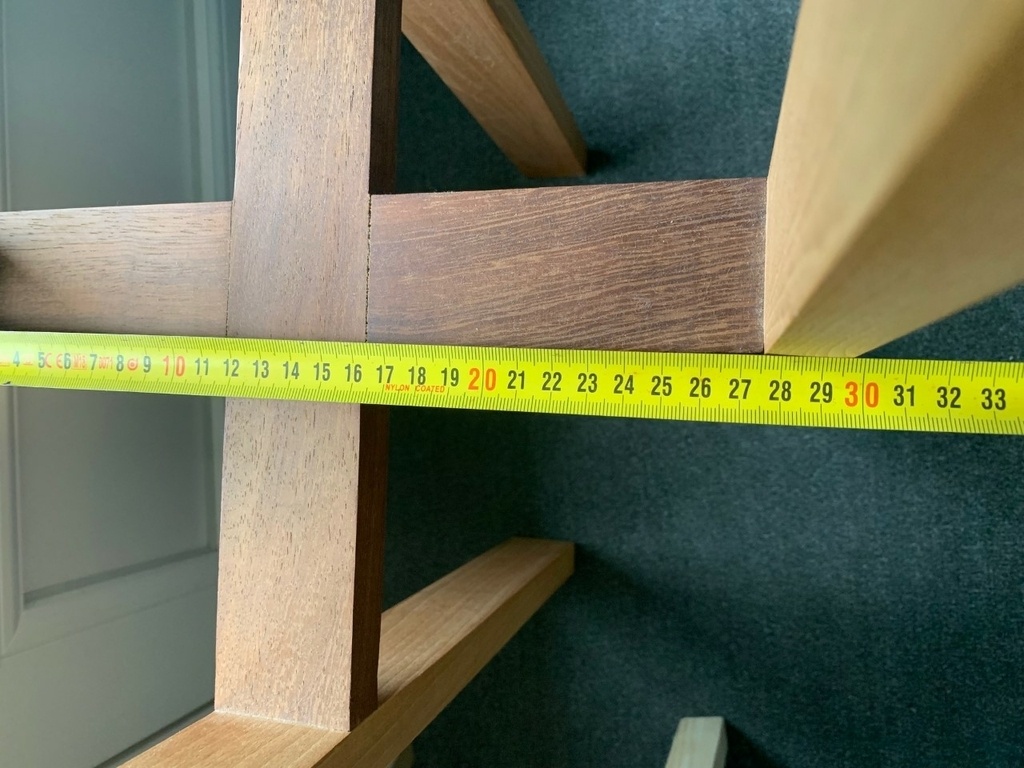

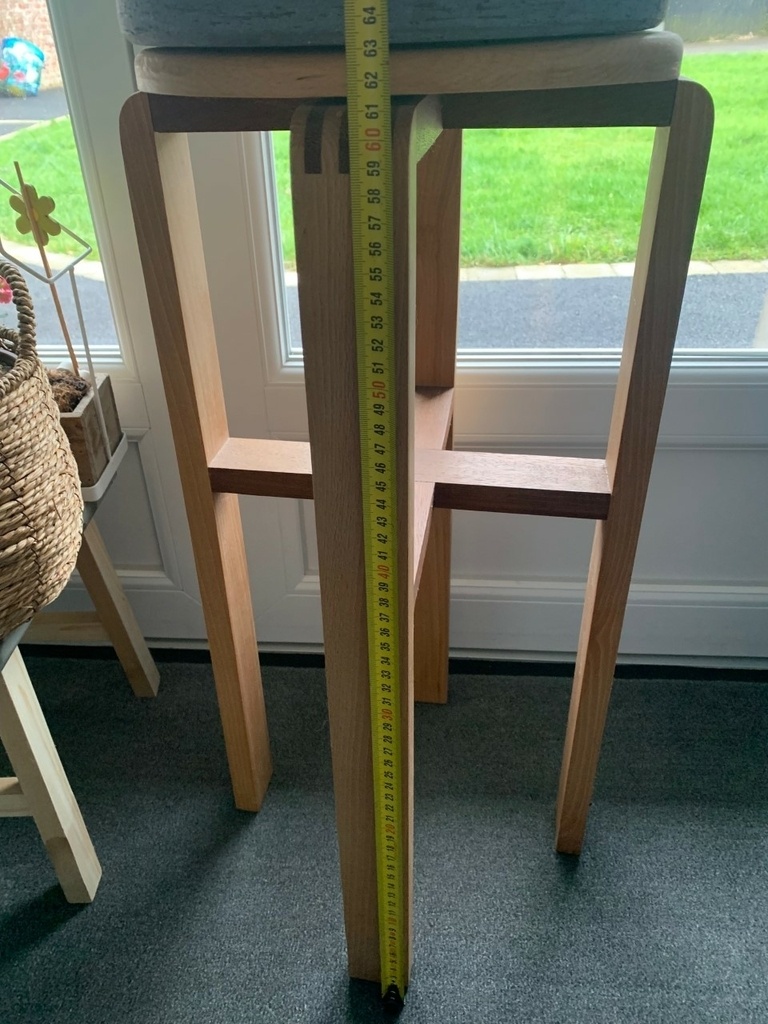

amwin salut salut.. désolé entre mes travaux et autres bricolage je cours tout le temps... les pieds et les croisillons font 2cm d'épais
pour faire les arrondis je ne me souviens plus exactement comment j'ai fait mais à mon avis j'ai tracé l'arc de cercle sur la face latérale puis coupé un max (scie radiale ou sous table) et ensuite j'ai poncé. j'ai pas utilisé la defonceuse pour ça je pense

nikodoc

amwin ouai en revoyant les photos que j'ai posté ici, c'est sûr...j'ai collé les queues droites ensemble et seulement après j'ai coupé le plus gros avant de poncer à l'oeil.. (je n'ai pas de ponceuse stationnaire)

nikodoc

Salut,
non...je n'ai pas retenté de réglage depuis juillet !! dégouté de cet achat...j'ai vendu ma wooster 3(kity) que je trouvais difficile à régler pour ce modèle qui a l'avantage d'un système d'aspiration intégré...et depuis je n'ai pas pu raboter-dégauchir un seul morceau de bois...
je vais m'y recoller prochainement car j'ai quelques projets en tete et du bois brut...
mes tables ne sont de toute façon pas planes...avec un réglé posé dessus on voit la lumière passer en dessous...
le vendeur m'a répondu un truc du genre "ah ben oui dans cette gamme de prix la finition des machines est comme ça..."

par nikodoc il y a 3 ans
nikodoc

1ère fois que je chantournai...je ne me voyais pas taper dans le massif direct (et je n'avais pas de panneau de la bonne dimension sous la main de toute façon).
je pense qu'une fois sa déco appliquée, elle va lui appliquer une bonne protection... et au pire j'en ferai un en massif dans quelques années 😉
