1/ Il tient sur son perchoir comme n'importe quel oiseau, avec une tige d'acier de 8mm planter obliquement.
2/ Des photos, des dessins ,un modelage pour bien se mettre dans la tête les volumes et les courbes.Et puis un gros rondin de tilleul sans défaut,
un dégrossissage à la machine (Arbortech disque Saburr, j'adore)et bien sûr quelques heures à la gouge puis au ponçage.
Finalement le moins amusant c'est de fabriquer différents supports en forme pour maintenir la pièce.
Arbortech disque Saburr de 100 pour dégrossir puis mini avec disque de 50 rond grain moyen c'est le plus polyvalent. J'utilise aussi une fraiseuse Kress avec des fraises Typhoon, mais il faut apprendre à maitriser la machine, ce n'est pas sans risque.
Les tiges sont faites en deux morceaux rainurés puis collés, puis tournées. Une cordelette est placée dans la rainure au moment du collage pour éviter les coulures de colle à l'intérieur.( A retirer avant la prise complète de la colle)
1/ Les charnières: 3 éléments, une tige filetée noyée( voir le plan)
2/ Le socle est lesté par deux pastilles d'acier dans une des deux lampes,
pour l'autre j'ai allégé au maximum, ainsi la partie qui contient la lampe
ne fait que 2mm d'épais.
merlin/ Pas de problème de jeu puisque le serrage est manuel sur du bois de bout,seul risque c'est le chauffage des lampes, avec les leds c'est moins risqué, il faut prévoir une circulation d'air autour de la lampe.
elbi/Une lampe à leds ,une douille GU10,un domino et du fil (220v).
j'ose me permettre un conseil:Il faut travailler dans un même temps sur la lumière et sur l'objet.
Tout est fait à la scie circulaire, 3,2 c'est l'épaisseur de la lame.

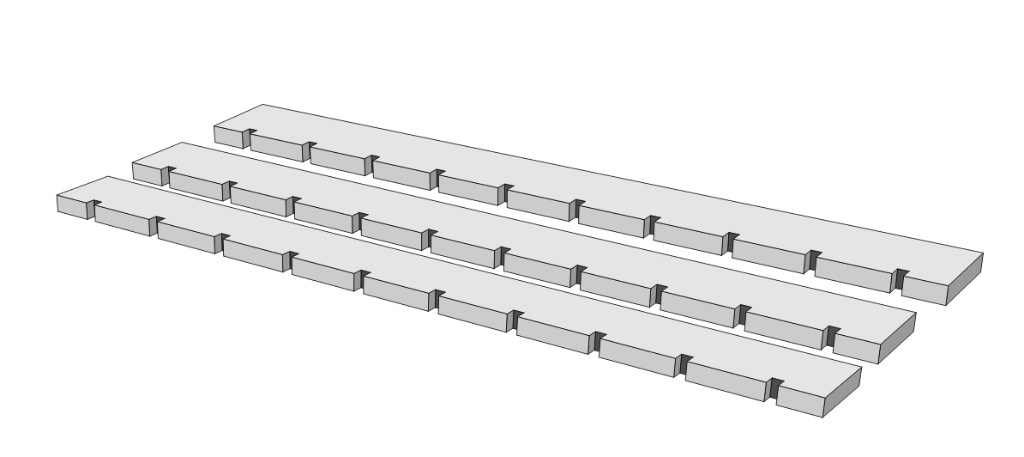

Des petites bandes de bois avec 9 encoches à la scie sont collées entre elles.

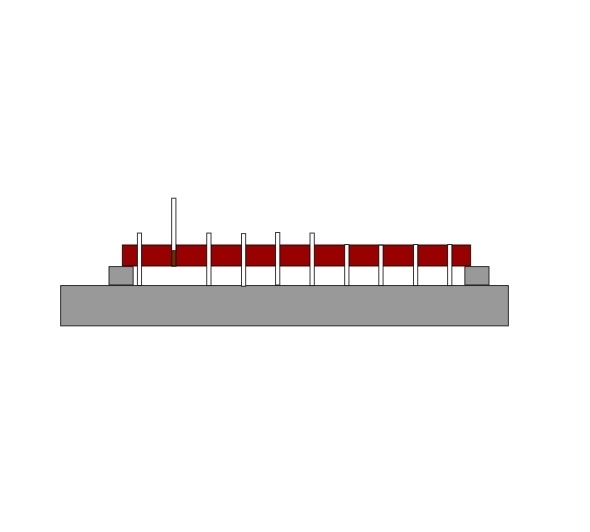

Des baguettes de 3mm de section et de 60cm de long (toujours à la scie)sont tronçonnées à la main puis inserrées dans le plateau par le dessous pour ne pas avoir de bavure de colle en surface.
Je ne suis pas de la génération lego,donc pas dans mes références.
Le collage prend environ 2 fois 5mn pour un plateau,
il n'y a pas de finition,j'utilise souvent un disque en coton avec de la pâte à polir après un ponçage jusqu'à 400.( souvent à la ponceuse à bande).
Un jeu comme celui là ne demande pas plus d'une heure de travail effectif.
En position fermée les plateaux sont superposés ( voir le pas à pas)
Merci à tous.
C'est du placage de sycomore de 0,5mm d'épaisseur, chacune des 16 feuilles fait 380x70mm
La hauteur est de 560mm,la largeur de 470mm.
Le marronnier est plus translucide mais il faut en trouver.
Seule contrainte ,il faut couper dans le sens du fil pour ne pas avoir de rupture au moment de la torsion.
Un bandeau de leds est placé en arc, sous certains angles il est visible, mais la luminosité gâcherait la photo Petit schéma.
conrad.fr/ce/f...-70336?ref=list.
- Alimentation 12v continu
D'abord merci.
Il s'agit d'une lampe halogène de 20watts en 12volts d'ou en effet un problème de température. J'avais même, à l'époque, imaginé un système de ventilation. Cette lampe n'est pas utilisée, je l'ai fait pour le plaisir. Un autre modèle, intégré à une petite table ronde, est en cours de réalisation et aura une lampe à led qui aujourd'hui fournissent une lumière acceptable.
Les bras sont en deux parties rainurées , collées puis tournées.
Soupapes, arbre à cames et chaine de distribution, c'est fait, il tourne.
Ce sera le dernier moteur. j'espère que vous aurez du plaisir à le voir.
L'angle est de 90 degré comme sur beaucoup de moteurs mais il n'y a pas de règle, il existe des moteurs en V de 15 à 180 degrés(à plat).
Il y a sept lampes mais pour la photo deux seulement sont allumées.C'est très lumineux.
C'est la taille et la forme de l'arbuste porteur qui détermine les dimensions.La taille générale est entre 30 et40 cm de haut.
Un porte fait 30x15mm.La réalisation est assez rapide, le plus délicat est de mettre au point une construction qui s'inscrive dans l'arbuste sans le modifier.
J'ai mis le plan en ligne, il sert à régler le fonctionnement.Je ne le respecte que pour les éléments mobiles.Le reste est improvisé.
Tout est fait sur machine,je passe beaucoup plus de temps à la conception qu'à la réalisation.Pour le prochain,( et dernier) je compterai le temps passé.
Plus je regarde ce tabouret plus je lui trouve de qualités autant esthétiques que fonctionnelles.L'idée de rendre l'assise concave en quatre plans séparés est géniale.C'est du grand design.Félicitations.
En V8 sans doute pas , mais 6 en étoile... bientôt.
La manivelle est réalisée sur un tour à métaux, une goupille la maintient sur la tige filetée; la poignée est rentrée à force.J'avais déjà réalisé ce genre de manivelle pour un petit tour de maquettiste, qui entièrement en métal, n'a pas sa place sur "l'air du bois".
Pour moi la photo est floue, la couleur est trop rose et l'éclairage est irrégulier,
mais il s'agit surement de padouk.
Je n'ai pas compris pourquoi la photo que j'avais mise avait été retirée....par quelque censeur sans doute.
Je connais tous les bois que j'ai mis dans la xylothèque et je peux garantir de leur origine
je ne me serais pas permis d'avoir le moindre doute.
