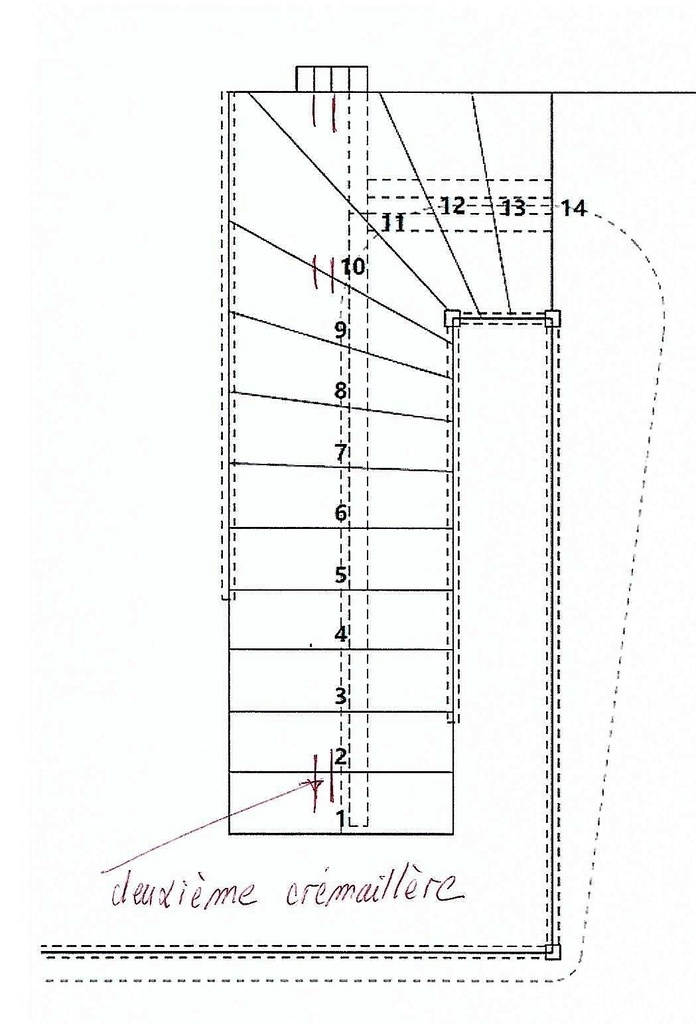

La vue en plan, je pense que la deuxième crémaillère manque.

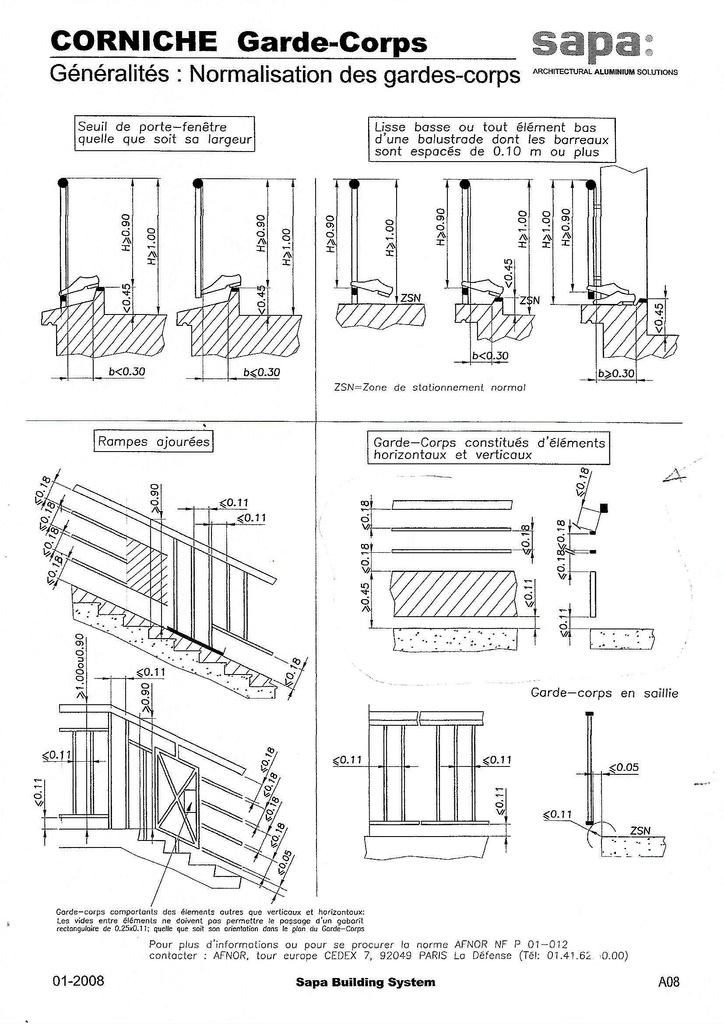

Revoir les normes, le garde corps horizontal: il faut une partie pleine en partie basse pour éviter de faire échelle, la partie rampante trop d'espace entre les marches et la première barre.
Je ne conseille pas de faire les marches d'une seule pièce.

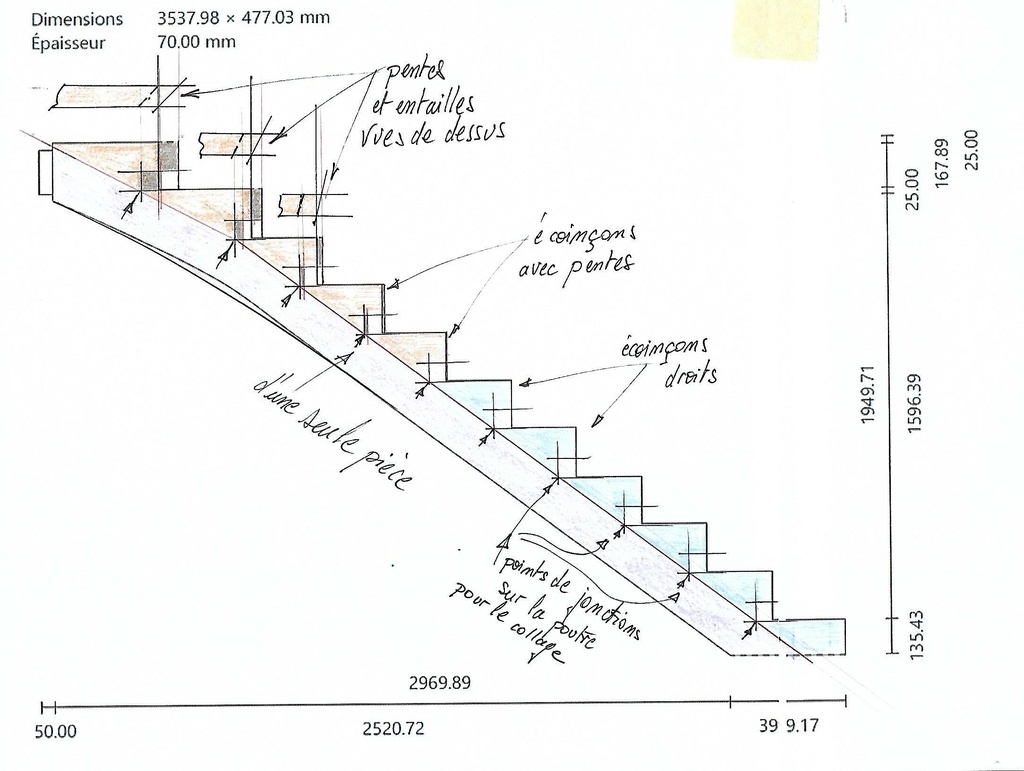

Un schéma sur le principe que j'emploie (ce n'est qu'une façon de faire).

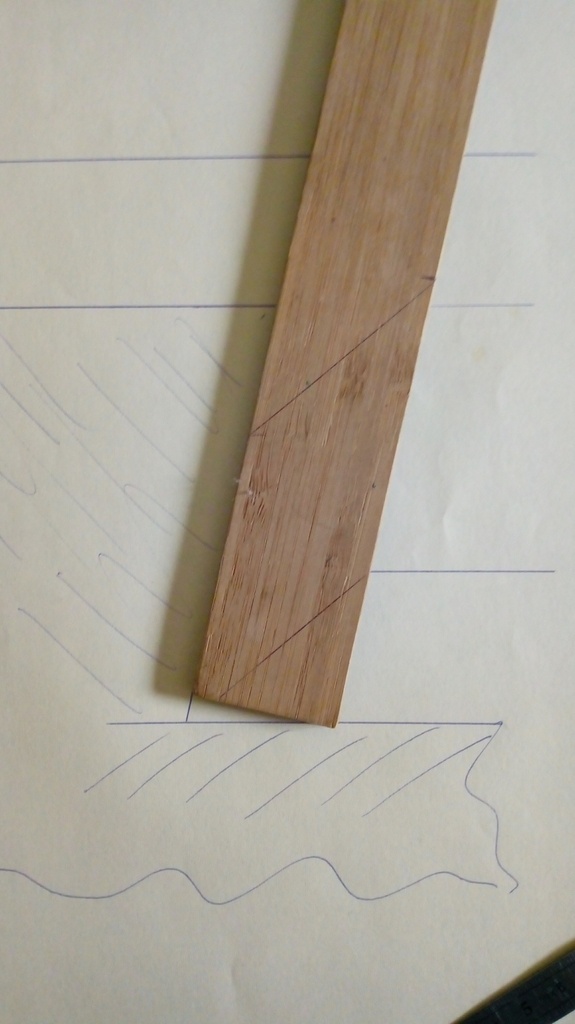

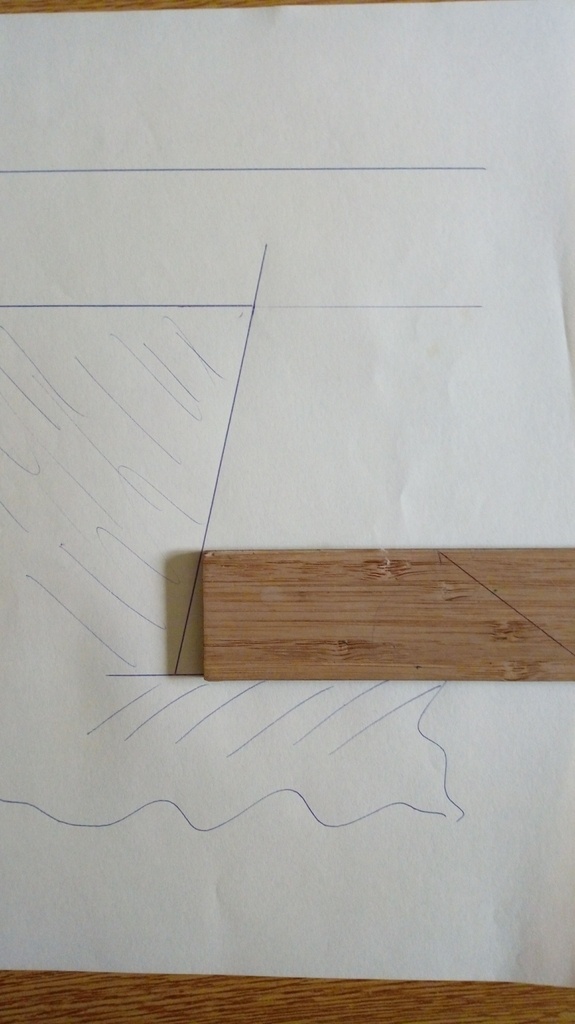

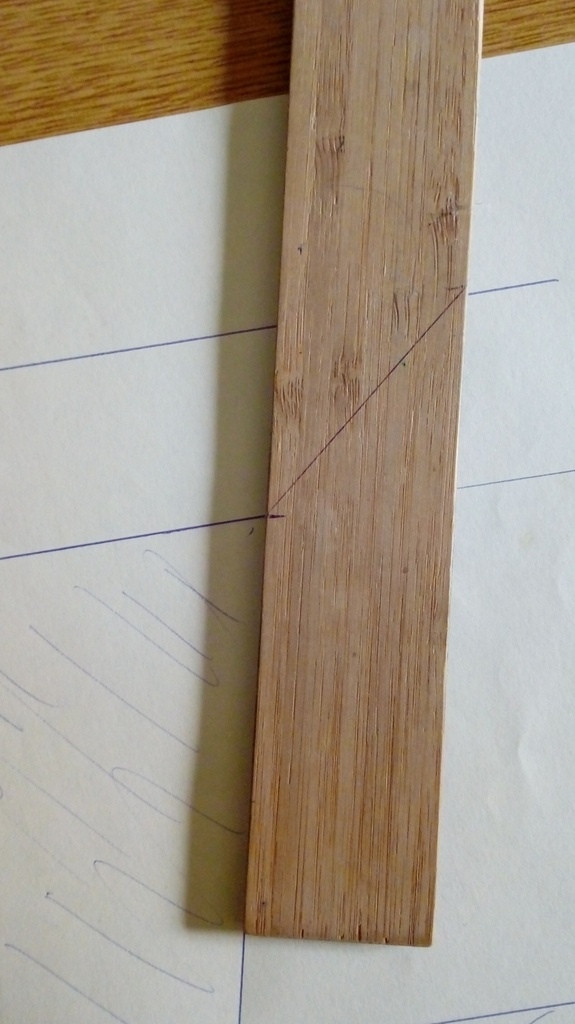

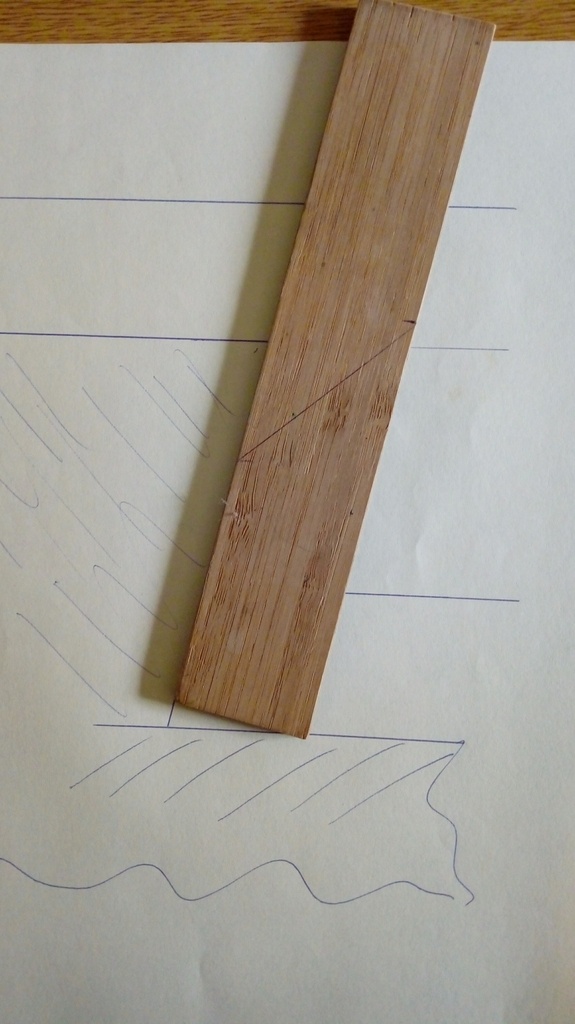

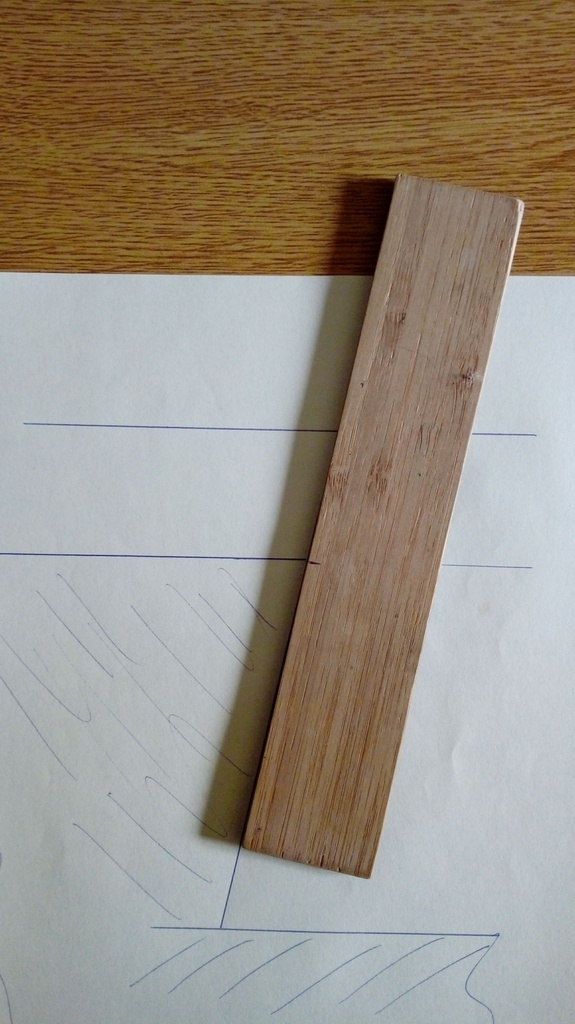

Et enfin une réalisation et un pas à pas
Encore une réalisation avec un entaillage différent
La partie avec la herse je la trouve bien, le départ: à l'œil avec ce qui convient le mieux dans le poteau. En bas un petit morceau de limon dans le même alignement que celui du haut. Une proposition en croquis. Les courbes arrangent quelque fois les affaires.

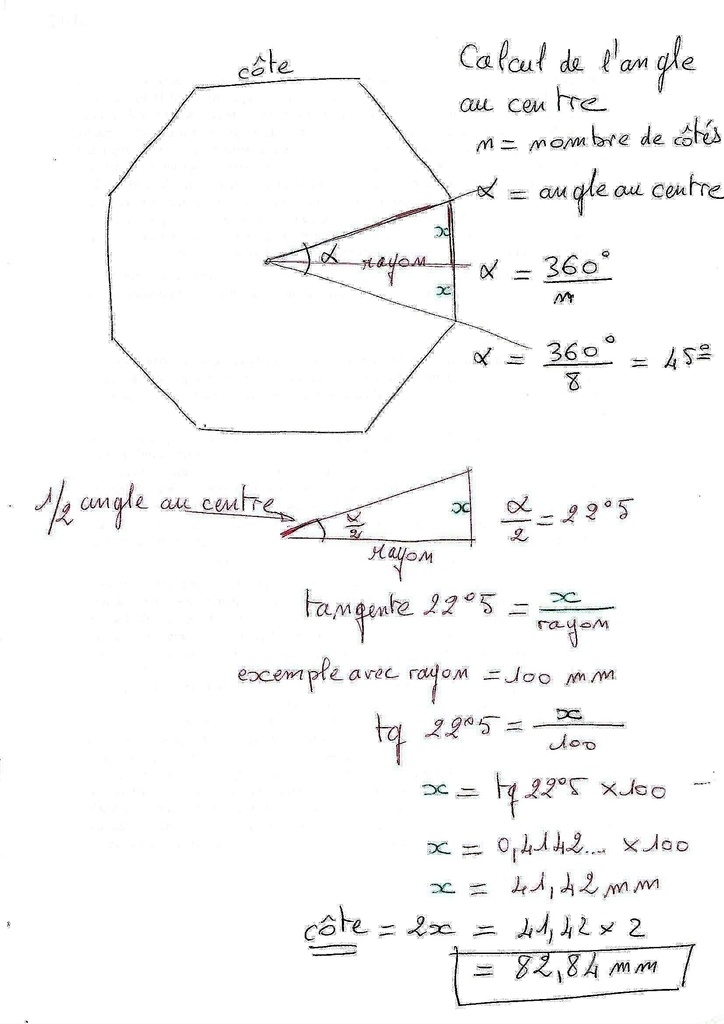

exemple pour un octogone avec 100 mm de diamètre suivant ton plan

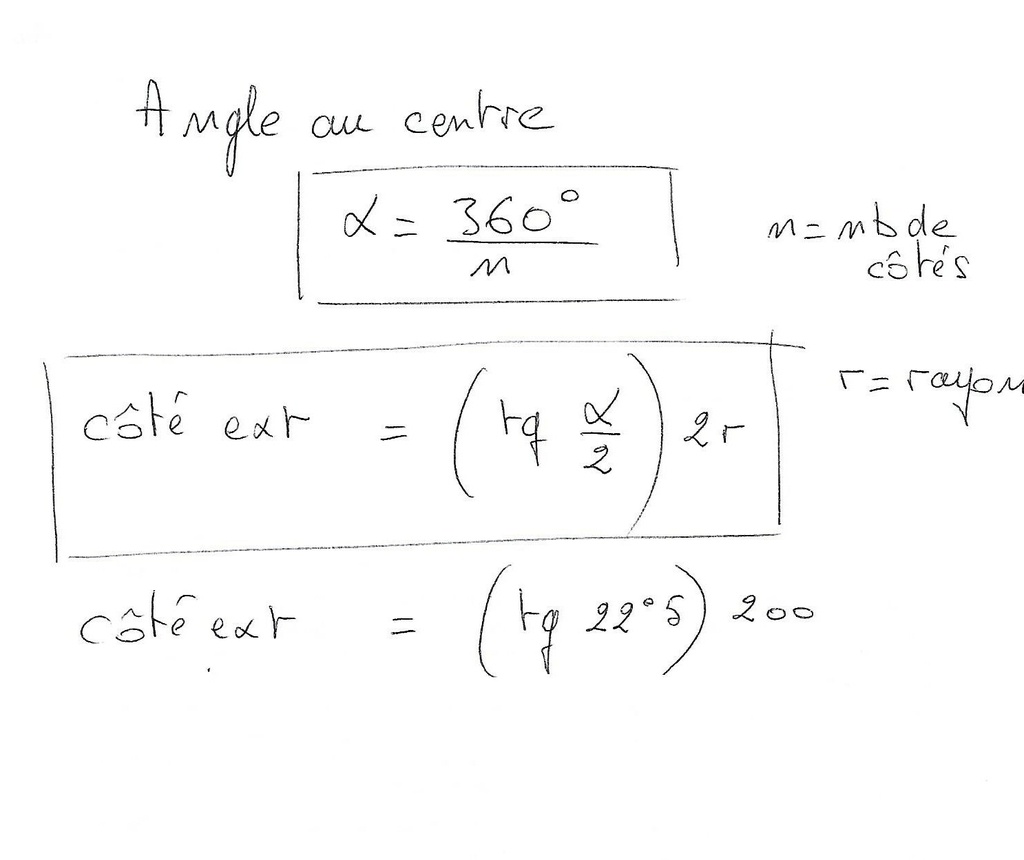

formule pour l'angle au centre d'un polygone régulier
A mes débuts j'ai eu un placard à poser (encadrement à l'ancienne à sceller). Le chantier se situe dans un foyer de jeunes un peu difficiles, les éducateurs m' avaient mis en garde : faite attention à votre matériel ils ont tendance à emprunter les outils et à ne pas les rendre. Donc je scelle, je calle tout, le dormant, le jeu des portes tout est bon. Impeccable! Bon, ma caisse à outil ? Dans le placard!...
Je te propose une solution qui serait un mélange d'escalier hélicoïdal et de double quart.
J'ai dessiné avec des intercalaires ronds tu peux aussi bien les faire carrés avec une tige filetée qui passe à l’intérieur et tes câbles pour les autres parties droites de l'escalier. Tu peux aussi faire un poteau avec toutes les marches entaillées dedans (rond, carré, octogonal). Et comme disent les collègues commence par une vue en plan et tout sera plus clair. Mélange de

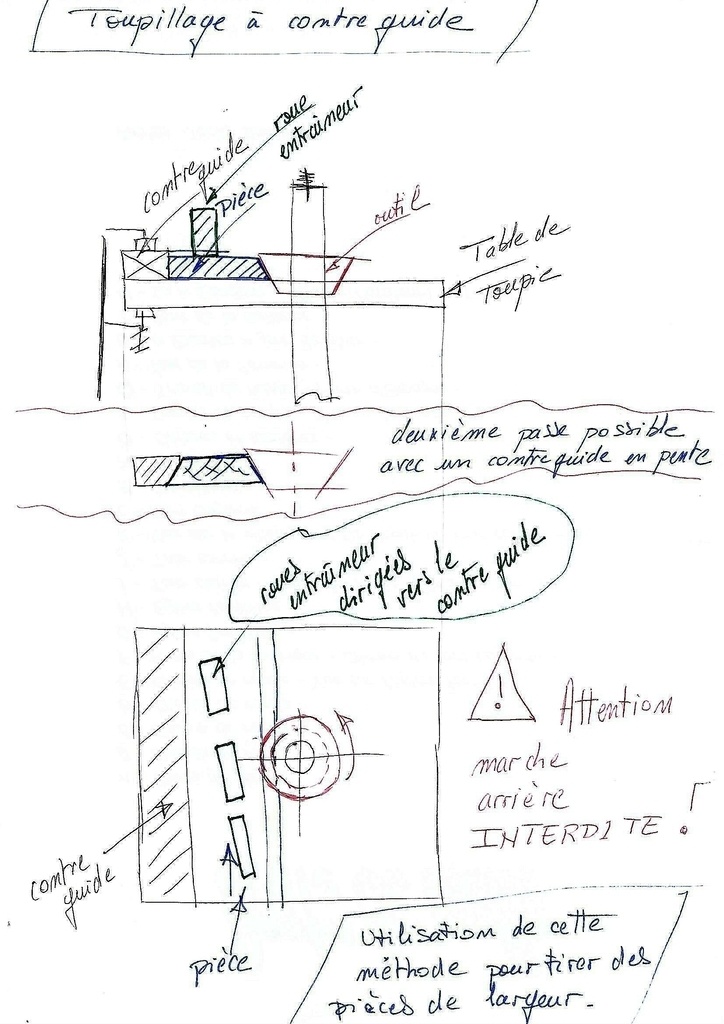

Avec des bagues et un guide à bille. Ensuite faire un guide d'approche pour ne pas amener la pièce directement dans l'outil et ce guide sert à freiner le galet à bille.
Voici une vidéo bien faite qui explique les bases
D'autre part le traité de Sylvain
est très bien fait, progressif.Voici encore un de mes pas à pas

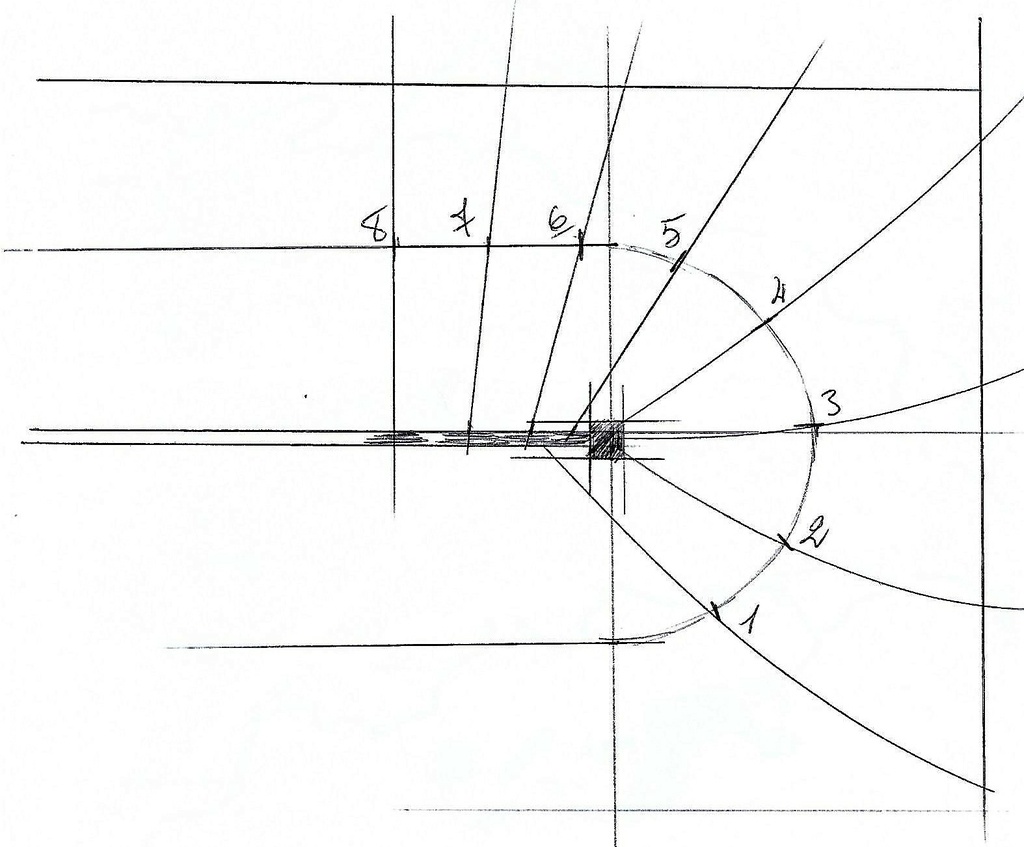

où tu trouveras le traçage d'un quartier tournant.Voici enfin des documents de mon apprentissage en photos (ce n'est pas récent mais toujours très valable).
