40 réponses
jmulliez

Bonjour,

Une rondelle de la bonne taille? En faisant rouler le bord de la rondelle sur l'objet à encastrer, et le crayon dans le trou de la rondelle.

Sinon si l'objet est droit une cale de la bonne épaisseur à faire glisser.

jmulliez

Bonjour,

Au boulot, ils utilisent en général le tulipier pour tout ce qui est laqué ou replaqué.
Sans doute pour une raison de grain et de tarif également.
Par contre certaines parties sont foncées si tu crains les coups et les éclats avec une laque claire.

par 2flow il y a 3 mois
jmulliez

Bonjour,

Je ne connais pas la machine, mais j'ai trouvé un petit prospectus de deux pages en anglais ici : wtp.hoechsmann...1165/scm_si_16n

Mais rien de plus :/

Peut-être qu'en contactant scm directement ils pourraient te fournir le manuel?

Bonnes recherches !

par Vespasien il y a 3 mois
jmulliez

Les tiroirs seront en bois massif? Contreplaqué ou autre panneau de bois?
Pour moi les côtés, l'arrière et la façade peuvent être en massifs, mais le fond s'il est fixé de cette manière en massif peu provoquer quelques problèmes. À vérifier avec les autres avis !

Je le ferais donc en cp, mais c'est moins joli à l'ouverture. Du coup il pourrait être encastré avec une feuillure sur les 4 côtés, mais c'est plus de boulot et ce sera plus délicat pour l'ajustement du fond dans le reste du tiroir.

Pour les feuillures je suis d'accord avec Étienne, ça aide bien au montage. Par contre sur votre dessin, les 3 feuillures ne sont pas identiques, autant que ça soit le cas, pour éviter d'avoir plusieurs pointage machine.

jmulliez
Meilleure réponse

Bonsoir,

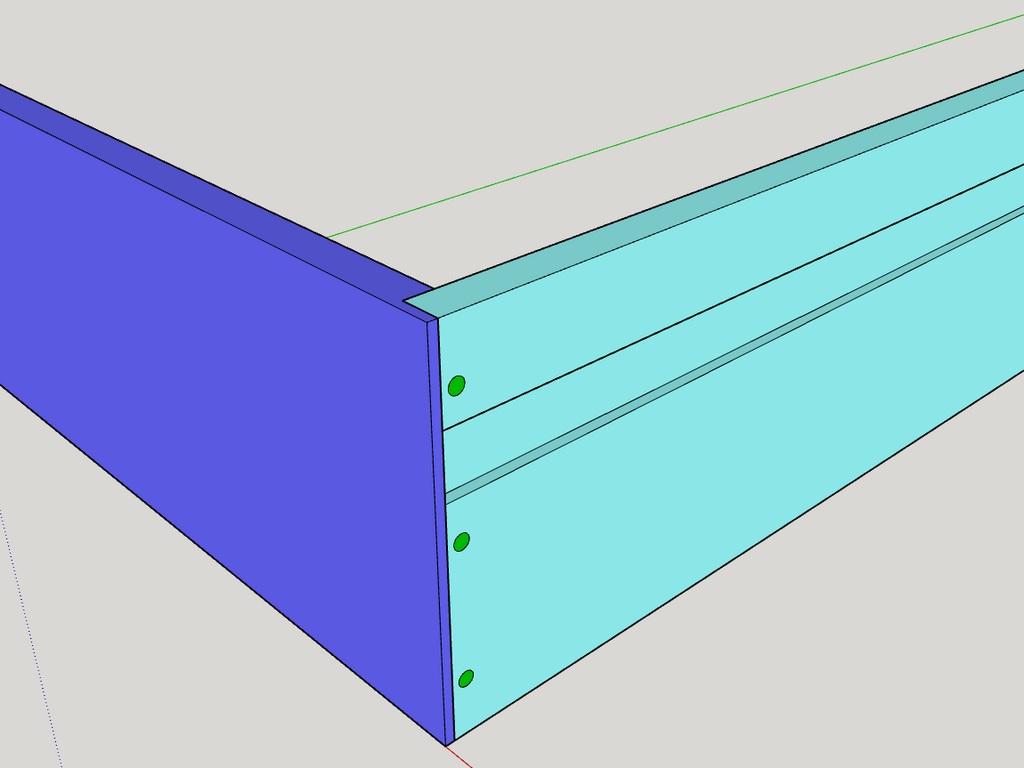

Une autre solution c'est de faire une feuillure dans la façade pour "avancer" le côté.
Avantages :

  • la façade recouvre les côtés
  • des chevilles, des vis, des lamellos peuvent renforcer l'assemblage dans le bon sens par rapport à la traction.
  • pas de rainure arrêtée pour les côtés
  • ça facilite le collage car les pièces sont calées.
    Inconvénient : il faut faire deux feuillures supplémentaires.

Note le chevillage représenté peut être fait après collage.

jmulliez

Bonjour,

J'utilise ce plugin (payant mais pas très cher) : mindsightstudi...om/booltools-2/

Ça fonctionne bien!

par Marc DUMONT il y a 6 mois
jmulliez

Bonjour,

J'ai regardé un petit peu l'export CSV d'OpenCutList et il est possible de personnalisé l'export via des formules ruby.
Par exemple :

Donc je ne sais pas exactement si ça peut s'intégrer au processus de modélisation/export existant, mais ça pourrait.
En sachant que ces réglages sont enregistrables (voir préréglages)

jmulliez

Bonjour,

Le sujet a été abordé récemment ici il me semble :

jmulliez

Bonjour,

Je dirais du chêne !

jmulliez

Bonjour et merci pour ce beau geste :)
Si personne de plus proche ne souhaite venir les chercher, je suis partant pour payer les frais de port !

jmulliez

Bonjour,

Une autre astuce si pas déjà connue, le principe de sélection gauche ou droite (cf help.sketchup....ecting-geometry )
Voici un exemple :

ça peut te permettre de sélectionner uniquement une partie du dessin rapidement.
Bien sûr mon exemple est simpliste, et j'imagine que sur une épure complète l'astuce ne fonctionnera pas toujours car il y aura trop de traits au même endroit...

jmulliez

Je pense qu'en effet comme constibat le défonçage au compas sera le mieux.
Pour aller un peu plus loin, pour ton centre du cercle collé un tourillon enfoncé de ~7mm (afin que ça ne se voit plus lorsque tout sera défoncé).
Tu fais le premier cercle avec le profil souhaité pour le chanfrein.
Et ensuite tu fais une multitude de cercle de plus en plus petits.
Il te restera à la fin une portion au centre que tu peux soit affleurer à la main (rabot, ciseaux, ponçage), soit tu fait un petit montage pour surélever la défonceuse : deux tasseaux d'un peu plus d'un centimètre d'épaisseur fixés à la defonceuse, et tu "enjambe" la partie de bois qui reste pour l'affleurer.
Ou même si ce qui reste n'est pas trop large, une planche d'un peu plus d'un centimètre avec un trou, à poser sur ta table avec le morceau à affleurer dans le trou.

jmulliez

Sia sinon, mais j'ai du mal à m'y retrouver dans leurs gammes. J'ai du siarexx personnellement.

jmulliez

Bonjour,

Je réponds un peu à côté, mais as-tu essayé ou envisagé d'utiliser leurs gabarit prévu pour ? : kronakoblenz.c...niversel-p24674
J'ai utilisé l'équivalent du concurrent simonswerk pour poser ses charnières tectus.
Et ça fonctionne très bien.
Le gabarit est réglé une fois, et on change juste les plaques correspondant à chaque profondeur de passe. On règle les trois butées de profondeur de la défonceuse, et on peut enchaîner les usinages précis et repétables.

jmulliez

Bonjour,

Il est possible de trouver des modèles sur 3D Wharehouse.
Exemple : 3dwarehouse.sk...;direction=desc
Tu peux même trouver des modèles précis : 3dwarehouse.sk...?q=hammer A3-31

Il faut parfois chercher en anglais pour avoir plus de chance.

Il faut se connecter puis télécharger le modèle et enfin l'ouvrir avec sketchup 2017.
(avec un sketchup payant, cela peut se faire directement via le menu 3DWharehouse de sketchup)
