Merci pour cette premiere projection!
Si je faisait la partie inferieur en colonnes de Beton jusqu'a a la hautaur du plancher comme c'est le cas actuellement de la vielle strcuture, est ce que cela nous repositionerai sur quelque chose de plus "standard" en terme de toiture et ossature?
Je vais essayer verifier avec mon fournisseur pour voir ce qu'il a de dispo en "Sapan" cela me dira si des poutre d'une telle taille son dispo, je vais aussi faire un premiere model dans sketchup pour virtualiser tout ca.
Merci a toi, je poste des que jai du nouveau
le plancher va etre compose de planche avec des solive qui entre dans les IPN. le poid de l'entonoir qui doit etre sur ce plancher serai capable de recevoir une charge de 200 a 300K de cafe.
Je dois verifier le poid d'une planche de sapan, et d'un solicve de 50x10mm
je fais un retour rapidement
bonjour,
Quelques updates:
1) la structure inferieur qui recevra les machines, sera en IPN 240mm. Ceci retire les complication de poid, et nous pensons lui donner un cote un peu plus cool en y integrant du bois par la suite (quand tout tiendra debout) :D
2) il nous reste donc seulement le deuxieme etage a definir. La hauteur de la partie bois donc sur un seul niveau (partie haute sur le sketchup). 2.40 me semble pas mal, pour avoir un peu de place, mais les suggestion para rapport aux standard les plus courant sont les bien venus

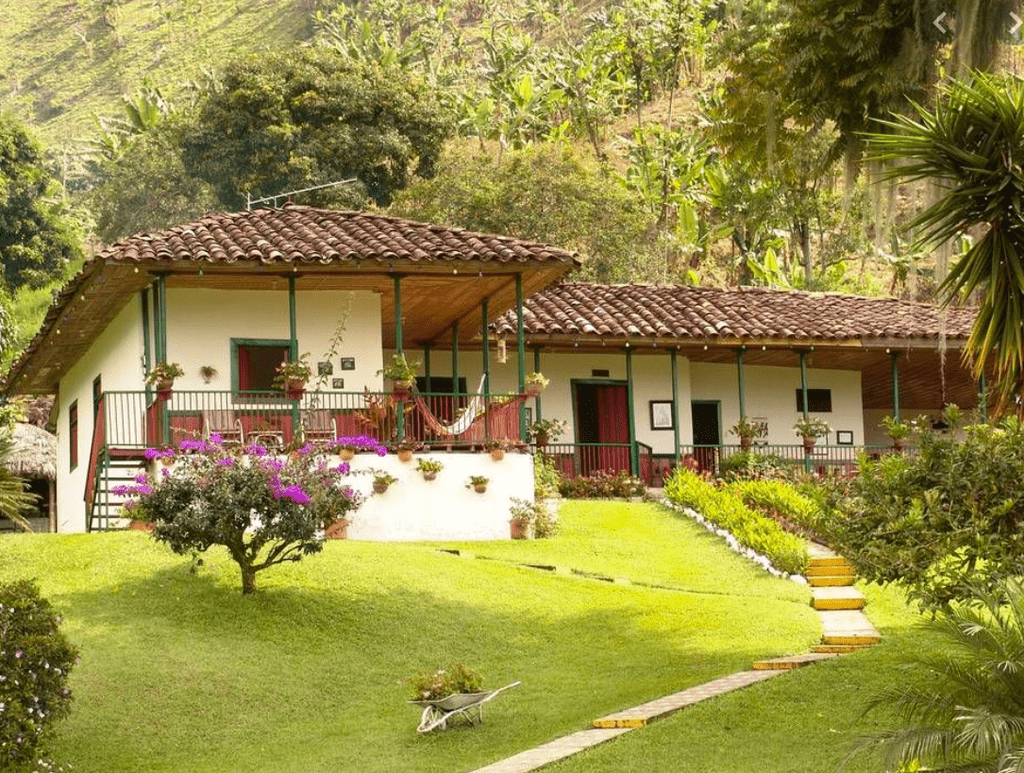

3) Pour les tuiles, il en a deux type! Nous recherchons le vieux style cafetero (img 1) il semblerai que nous puissions les avoir, mais bien evidement elle valent le double, et leur poid est aussi double :D
a) tuile ancienne (celle que on aime): 3Kg la tuile dimention: pas dispo..
b) tuile classic: 1Kg la tuile dimension: 33/m2
4) pour le bois, jai pese le "Sapan"
a) 2500x110x20 = 5Kg
b) 2200x900x5 = 5.7Kg
Faut faire une equation, et la je sais plus faire :D pour determine le coef poid de ce bois "Sapan"
Voila les quelques update, toute la structure superieur va etre en Sapan, donc quel section utiliser me reste encore a trouver!
Merci Mathieu! Il y a en effet un zero qui manque pour le 5 du deuxieme cas, cest 50mm! Je peux prendre d'autre mesure de poid du sapan pour que nous ayons un idee plus precise de ca densite, et comme tu dis, il n'est surement pas completement sec (car je l'achete en sortie de scierie! de plus nous sommes en saison des pluies ici depuis maintenant Mai donc lhumidite ambiente est tres tres elevee!

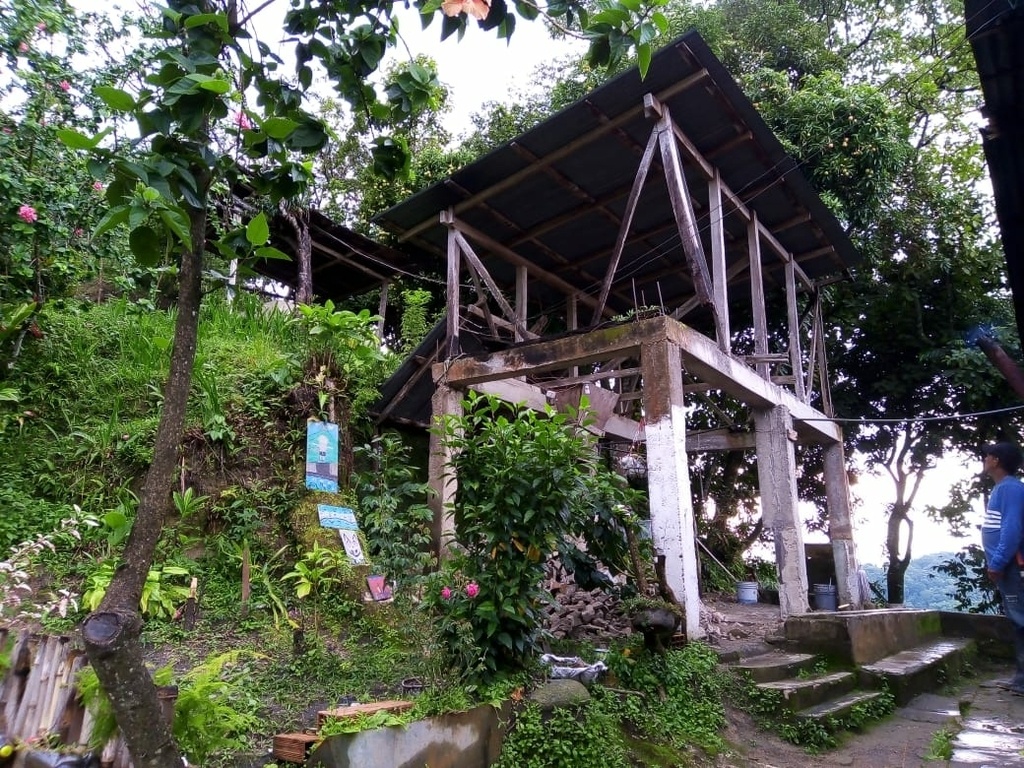

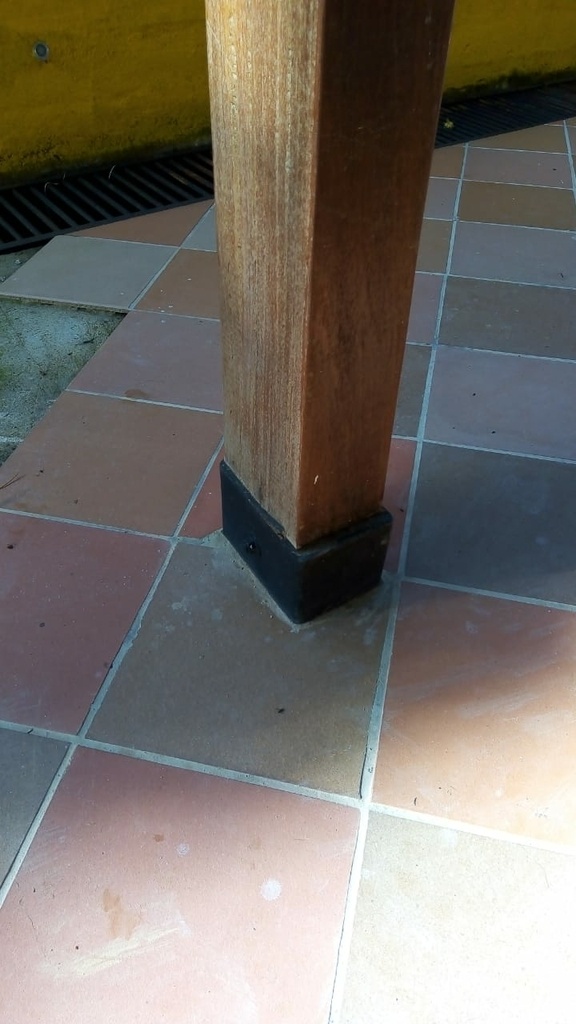

Bonjour et merci pour ton suivi! En effet nous prevoyons des socle acier sur la partie superieur des IPN 240. Mon macon va les fabriquer et souder directement au IPN pour la partie de devant, et pour la partie qui repose sur la terre nous avons prevu de faire un bloque de ciment avec des plot acier pour y fixer les poteau (dans le style de ce que tu as envoyer sur le lien). je joins une photo de ceux que nous avons precedement installer pour la cuisine. Ils sont au moin 50cm dans le bloque de beton qui est dessous.

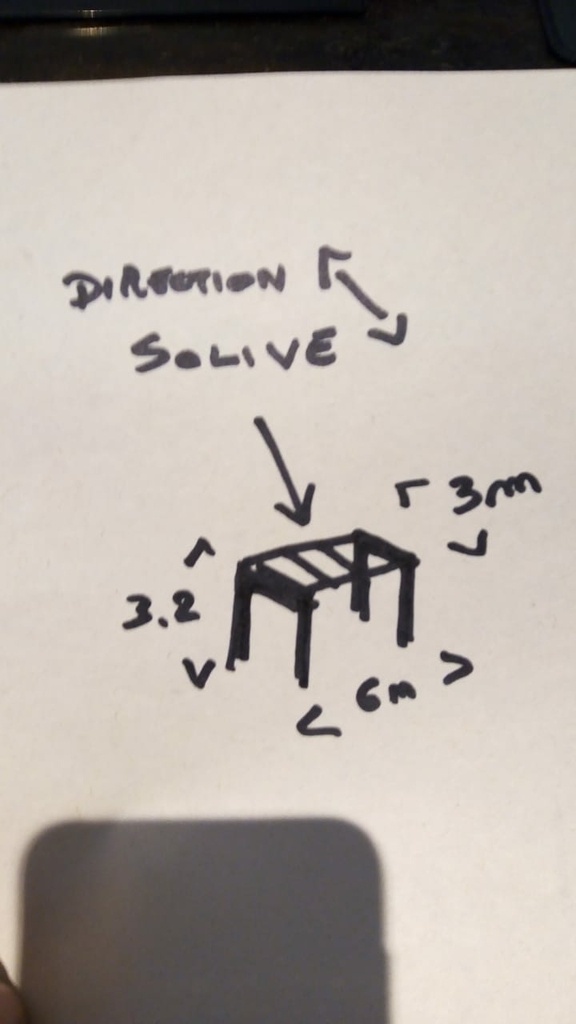

Pour les solive, en effet, on projetais aussi de les poser dans le sens des cote (voir image ci dessous).
Pour les tuiles, je n'arrive pas a avoir tout les details de la deuxieme tuile (celle qui pese 3Kg, donc je dois trouver un autre fournisseur, mais on peu avancer avec lautre qui ne pese que 1Kg.
je vais peser plus de bois aujourdhui pour que l'on est une meilleur idee de ca densite
Merci encore a toi et mat!
Bonjour et merci pour ton suivi! En effet nous prevoyons des socle acier sur la partie superieur des IPN 240 qui formerons letage du dessous. Mon macon va les fabriquer et souder directement au IPN pour la partie de devant, et pour la partie qui repose sur la terre, nous avons prevu de faire un bloque de ciment avec des plot acier pour y fixer les poteau (dans le style de ce que tu as envoyer sur le lien). je joins une photo de ceux que nous avons precedement installer pour la cuisine. Ils sont au moin 50cm dans le bloque de beton qui est dessous.
Pour les solive, en effet, on projetais aussi de les poser dans le sens des IPN lateraux comme dessiner ci-dessous.
mmahieu Pour les calcule de charge, c'est bien en mm, mais j'ai oublie un 0, cest pas 5mm cest 50mm pour le deuxieme cas, cela devrait en logique nous donner une densite proche du premier cas. Tu as raison le bois sera definitevement un peu humide car il sort tout juste de la scierie, et en plus on est en pleine saison des pluie, il pleu tout les jours depuis Mai, et le taux d'humidite ici est tres eleve (>80%). Nous sommes a une altitude de 1200m au dessus du niveau de la mer.
je vais refaire des verification avec la scirie pour avoir leur valeur defois que la balance ne soit pas bonne. je reviens avec plus de details.
Merci :)

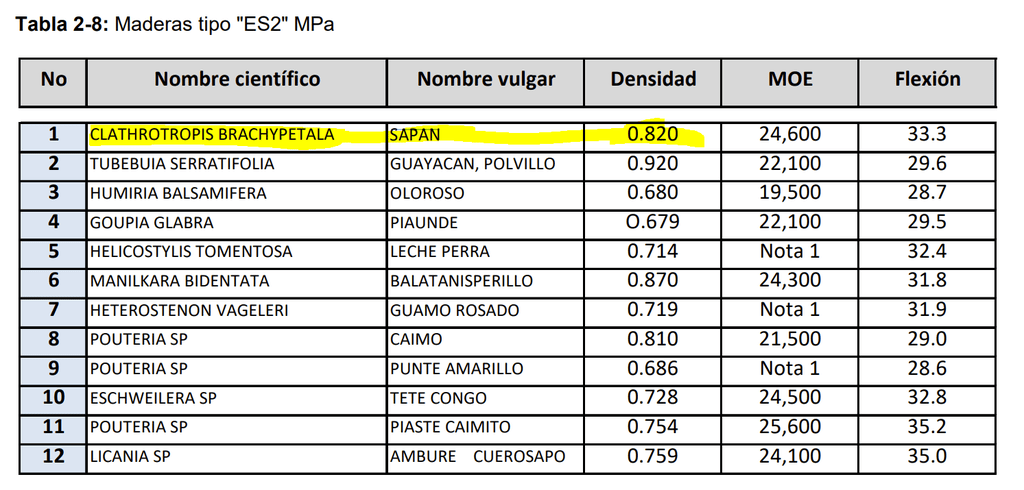

J'ai aussi fais quelque recherche, et j'ai trouver le tableau ci-dessous. Comment devons nous faire, je suis curieux car le j'imagine que le poid du bois est important dans le dimensionage des poutres, mais alors, on ne peut connaitre le poid de la structure que si on a la dimention des poutres? Pardon si la question est stupid :D

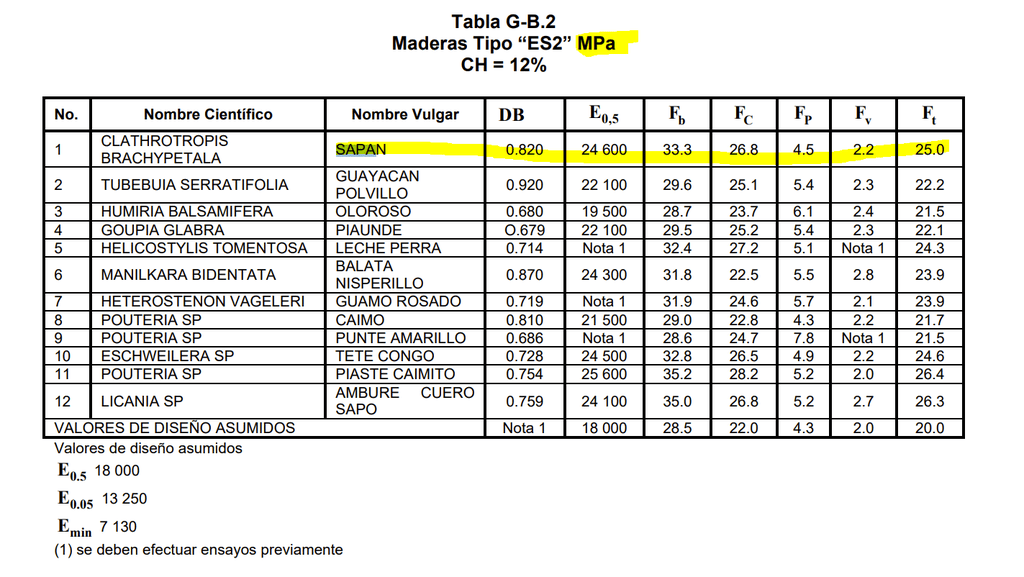

un autre tableau avec les unite en Mpa
Je viens aussi de voir que nous avions du bois lamine, je vais les appeler demain pour voir si c'est accessible en terme de prix. :D
A Bogota oui, mais sur la cote caraibe pas beaucoup, c'est tres tres complique de trouver des gens qualifiers ici!
Mes amis, prenant en consideration les tuiles, et le fait que nous n'avons plus a nous soucier des deux etage. Prenant aussi en compte la densite du sapan, et les dimension dispo maximal a ma disposition qui sont de 100x150x6000mm. que me recommende vous pour les tailles de poutres, arbalitier, et pilon? ajoutons un bonne marge d'erreur comme ca on est tranquil. De plus, je pensais ne rien avoir sous les tuiles, j'entend par la juste mettre les tasso triangulaireen les espacant juste pour que les tuile puisse etre installer. ceci devrait me limite un peu les cout, et permettre davancer.
L'autre bois que jai vu en lamine un est un peu cher et necessite un transport complique.
Merci d'avance!
Merci pour votre question, je vais aller prendre quelque photo, et sur ces photo je montrerai le croquis de ce que je veux construire, j'envoi ca rapidement!
Fab
Bonsoir depuis la jungle de Colombie! :D
Un enorme merci pour avoir mis a disposition ce document pas a pas extraordinaire pour quelqu'un comme moi qui n'y connais rien en Charpente (en effet je suis dans les telecoms). Cependant, je me suis retirer dans la foret, et je cultive maintnant le cafe.Afin d'ameliore nos installation, je dois construire un preau qui abritera le sechoir et la depulpeuse de cafe. Ce toit sera suporter par des colonnes dont les quattre de devant seront plus haute (deux etage) afin de permettre un acces en haut des machines. il a un fort denivle entre les colonnes de devant et celle de larriere qui permet un access au deuxieme etage par derriere.
J'ai bien lu tout le guide, mais jaurai vraiment besoin d'un petit coup de pouce pour etablir les section de bois a utiliser. On veux mettre des tuiles ancienne (type canal), et quelle soit aparente depuis en dessous du toit. On pense utiliser un bois appele "Sapan" qui n'est pas du sapin, mais un bois tropical voir (Fig 1).
Pour des raison de facilite, et apres avoir lu tout le guide, je pense opte pour une version Moise pour ne pas avoir a faire autant de tenons! :D
La fig 2 montre ce que j'ai recupere sur sketchup et que je suis en train de redimensioner et changer, mais le temps presse (la prochaine recolte est dans 2 mois!!) meme si tout n'est pas fini je dois au moins avoir la parti de devant (deux etage) de termine!
Les dimensions:
Largeur de la structure: 6m de poteau a poteau
Longer/profondeur: ~ 8m
poue devant, le plancher du deuxieme etage dois etre imperativement a 3,20 du sol pour permetre un access au machine (sechoir et depulpeuse).
les colone de la partie arrier (a un seul niveau) peut etre de 2.45 (sol - ferme).
Si quelqu'un pouvais m'aider ce serait vraiment genial, jai besoin de cela, et je n'ai personne ici pour m'aider. Si on moins on pouvais me donner les dimensions du bois, et potentiellement un schema sketch up ce serait genial. N'aillant pas tout les parametres, vents...etc il n y a pas de problem a sur dimensioner un peu pour etre tranquil.
J'envoi un bon sac de cafe a qui pourra m'aider, et pourquoi pas une petite invitation ici quand Corona aura termine!
Merci d'avance, contacter moi rapidement!
Merci les amis, je vais faire cela de suite! ":D
Suite a vos reponse, j'ajoute un petit croquis fait a la main, je suis pas champions du dessin!! :D j'espere que ca va quand meme aider un peu.

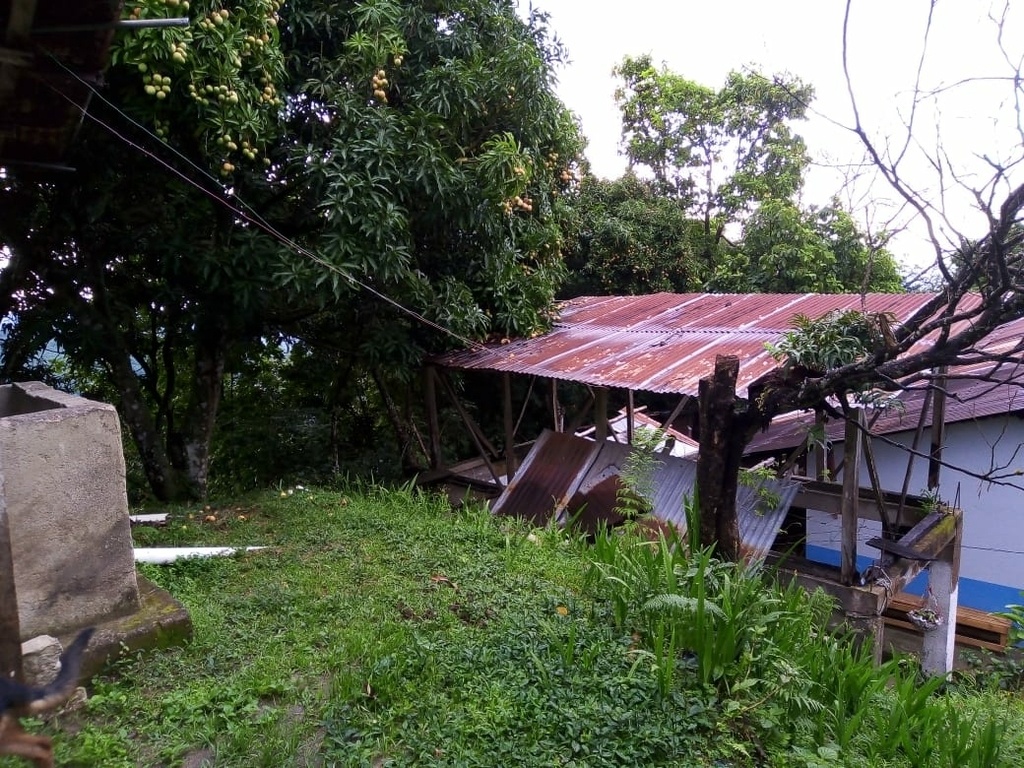

Nous sommes en train de detruire la structure de beton existante, et allons applanir larriere deuxieme photo pour obtenir un niveau sur letage et larriere a 320cm comme indique sur le schema.
J'espere que ca aide, sinon dites moi et jessai de faire mieux!
Merci a tous!
