Merci beaucoup
pour votre nouveau message, dont je prends connaissance avec retard. Effectivement, j'ai fait une erreur de remontage pour les goupilles MECO qui doivent être plus rentrées pour laisser passer l'anti-retour qui se met en butée un peu plus loin, d'où le retour anormal de copeaux que j'avais observé.
Pour le reste, malheureusement, je ne vois pas où est mon erreur et, pour pouvoir continuer à travailler, j'ai pris l'option (ennuyeuse) de démonter l'anti retour quand je ne suis pas en mode rabo.
Vraiment sympa d'avoir pu échanger avec vous et de m'être senti moins seul face à mon problème. Bons projets boiseux !
As-tu pu trouver des courroies en largeur 20 mm ? Si oui : où ?
Il semblerait qu'on en trouve plus. Les marchands les fournissent en 21 mm, les prétendant compatibles aves Lurem c210b, ce qui n'est pas les cas, les gorges de poulies étant de 20 mm. C'est peut-être là ton problème.
Je me suis fait avoir il y a quelque temps avec une courroie de scie neuve en 21 impossible à installer, du coup, je reste avec l' ancienne, bien fatiguée.
Il y a une discussion dans l'ADB sur le sujet mais sans solution valable selon moi.
Si les pieds et les traverses sont pourries change les
Tu as les modèles à copier
Ça simplifie
Mais est-ce que ça vaut le coup ?
Quid du plateau ?
c'est très bien de commencer par l'établi. Indispensable pour travailler.
Tu pourras dans l'avenir dégauchir ton plateau à la défonceuse, il y a des tutos pour ça.
Démonte tout et remonte avec des pièces neuves là où c'est utile.
J’ai acheté ma première défonceuse pour raboter mon établi
Ensuite je l’ai laissée de côté
Et puis j’ai découvert tout ce qu’on pouvait en tirer
Maintenant c’est un indispensable !
La première chose est d’apprendre à affûter et ensuite d’affûter dès que la mèche ne produit plus de beaux copeaux c’est à dire assez régulièrement
J’utilise des forets à métal en dessous de 8 mmm et des plates au delà, en raison de la facilité d’affûtage
J’ai un Forstner de 40 chinois qui ne fonctionne absolument pas mais les Anglo-saxons ne jurent que par ça
L’objectif est de virer les poteaux
Merci pour vos trois réponses et vos conseils. Je vois que mon affuteur est distributeur de La Forézienne. Je vais donc l'appeler. Cordialement
Que ça ne va pas pour les petits cadres (d’où mon plan SketchUp qui semble démontrer le contraire), que c’est plus simple avec une sangle à cliquet et quatre coins rentrants (ce qui est peut-être vrai …), etc.
Merci de ton conseil
Je pense tester avec du frêne
En cas de besoin j’ai du chêne et du buis en stock
Cordialement
Désolé, je ne l’avais pas mentionné car ça me paraissait évident, mais ça va mieux en le disant. Merci de ta contribution
En réponse à Jutoto : J'ai eu bien peur que tu aies eu raison, car ce projet est déjà ancien et je ne me souvenais plus du fonctionnement ! Mais, à la réflexion, je vois que les angles des barres du X peuvent varier grâce aux deux axes sur chaque pièce de jonction, de même que les bloqueurs peuvent également pivoter.
Avant de serrer au serre-joint, on ajuste les angles du X et ceux des bloqueurs pour que les 4 coins du cadres soient maintenus par les 4 bloqueurs. Comme tout pivote, il me semble que la force de serrage se répartit assez équitablement. Qu'en penses tu ?
Pas encore réalisé ! Je le ferai quand j'aurais une cadre à serrer.
En fait j'aime bien dessiner sur SketchUp et partager mes trouvailles ou mes projets en les dessinant.
Quant à ton idée, il faudrait la dessiner pour la bien comprendre et vérifier si c'est opérationnel.
ça a l'air de marcher. Serrage plus costaud, sans doute. Si tu le réalises, tiens-moi au courant.
Je finalise mon jette-habits, déjà assemblé et mis en teinte : demain, je mets le cannage, une première pour moi
.
Cordialement
Mon objectif est simplement de mettre un plan Sketch Up à disposition des amateurs sans aucune idée de compétition
Bel atelier tout est beau très spacieux et propre
Sauf la plane qui commente à rouiller …
Belle ingéniosité et sympathique partage, bien détaillé et documenté, merci !
ça donne envie de s'y coller pour ma C210b de 1975
1- comment fixes tu la tige filetée (pliée en S si je comprends bien) à la table ? Une photo zoomée serait bienvenue.
2- As-tu réfléchi à développer un système analogue pour la hauteur de sortie de la scie ?
Je trouve ce dernier réglage difficile, aléatoire et pénible.
Cordialement
Merci pour les nouvelles photo : tout est clair pour moi
Pour la scie, j’utilise aussi le réglet de toupilleur mais j’ai de gros problèmes de réglage car l’action du levier est brutale et imprécise par ailleurs il me faut régler 1mm en moins environ pour avoir la cote souhaitée
Peut-être à cause d’un léger jeux de l’axe de scie
Je suis preneur de meilleures pratiques
Cordialement

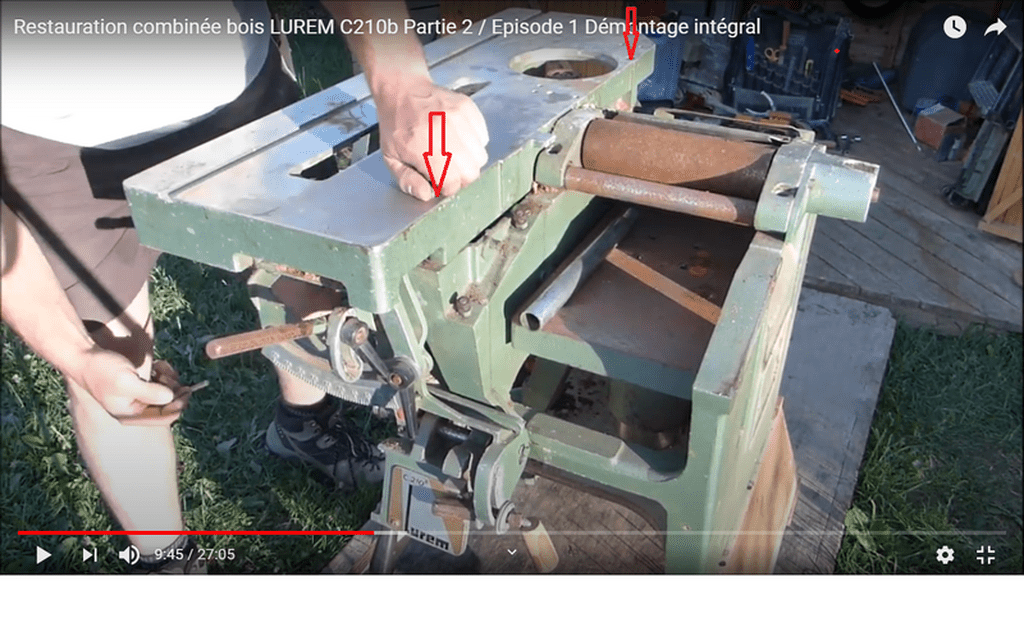

Je pense que c'est bien le dispositif encadré en rouge au milieu de la photo qu'il conviendrait de motoriser (moteur pas à pas).
Actuellement, ce dispositif est actionné par le levier de levage, lequel pivote sur l'axe noté avec un cercle rouge sur la photo.
A l'arrière de cet axe (voir vieille photo ci-dessous) il y a une manette qui libère ou bloque cette rotation par serrage.
Il faut tenir compte du moteur qui pivote librement, sa courroie étant mise en tension manuellement en fonction de la sortie de la lame.
En cas de motorisation, ce levier serait à supprimer.
Désolé, je n'y étais pas du tout ...
Avec tes belles réalisations, j'imagine que tu es super bien équipé !
Cordialement.
PS : la perceuse orange sur la photo, marque AEG étiquetée BHV, est de 1974! Elle marche toujours mais en semi-retraite.
Merci pour cette incroyable découverte ! J'en reste coi.
L'atelier est aussi un bijou. Quel talent et quelle quête de beauté !
Très impressionnant ! Bravo l'artiste. Peux tu en dire plus sur la partie sculpture ? Cordialement
Merci beaucoup pour vos deux réponses. J'avais bien vu ces deux goupilles élastiques, qui sont actuellement en position suffisamment rentrée pour ne servir à rien tel quel, ce qui n'est pas normal. A noter que l'antiretour a une échancrure de chaque côté pour éviter semble-t-il que les goupilles ne jouent ce rôle de taquet d'arrêt ! Etrange ! Lorsqu'on les sort au maxi , ça arrête effectivement la course de l'antiretour, mais trop haut pour qu'on puisse rabattre complètement la table de sortie de la dégau quand on repasse en position dégauchissage.
C'est pour cette raison que j'avais mis cette surépaisseur en soudure.
Mais là ça n'est plus suffisant. Il faut que j'analyse pourquoi.
Sur ta machine, est-ce que ce sont bien ces goupilles qui bloquent l'antiretour ? Si oui, n'as tu pas de problème en refermant la table ?
Pourquoi ces échancrures ? Grand merci de m'aider à m'en sortir. Cordialement
Je sors juste de l'atelier. Mon problème venait du jeu (important) de l'axe de l'anti retour. J'ai replacé et resserré tout ce qu'il y avait à resserrer et c'est reparti, après changement de fers évidemment. Reste cette question des deux goupilles élastiques qui ne servent à rien dans mon cas.
Merci de votre amicale attention. Cordialement.
C'est très beau ! Et plus professionnel que le plan que j'ai publié sur le sujet.
A mon avis tu dois être assez doué ...
Merci de ton commentaire.
le filon permet de redresser un filetage mais seulement avec des cotes standard.
Et ça ne donnera pas d'écrou approprié.
On dirait une (très belle) ruche ! ça doit faire peur au facteur ?
Chaque printemps dans ma boite aux lettre en fonte c'est une guêpe qui vient faire son nid primaire, mon petit-fils s'est déjà fait piquer en aventurant ses petits doigts. Dans ta boite aux lettres, c'est tout un essaim qui risque de s'installer !
Bravo pour la belle intégration à ce site remarquable.
Eh oui, incroyable, il a encore tous ses doigts ! Pourtant ça passe bien près de la scie.
Surprenant aussi est qu'il exerce dans une des Mecques de la Jet Set, car son chalet doit valoir une vraie fortune. Il préfère sans doute à l'argent rester attaché à ses valeurs familiales traditionnelles, ça le rend encore plus touchant.
Et tant pis pour les inspecteurs du travail !
Merci du partage.
Très belle présentation, merci pour le partage; tu m'a appris à quoi servait cette étrange petite pièce qui en fait bloque le porte fer de la dégau au réglage de sortie de fers. Tu as raison pour le débrayage des rouleaux d'entrainement lors du dégauchissage : il fallait y penser ! Je vais m'y faire.

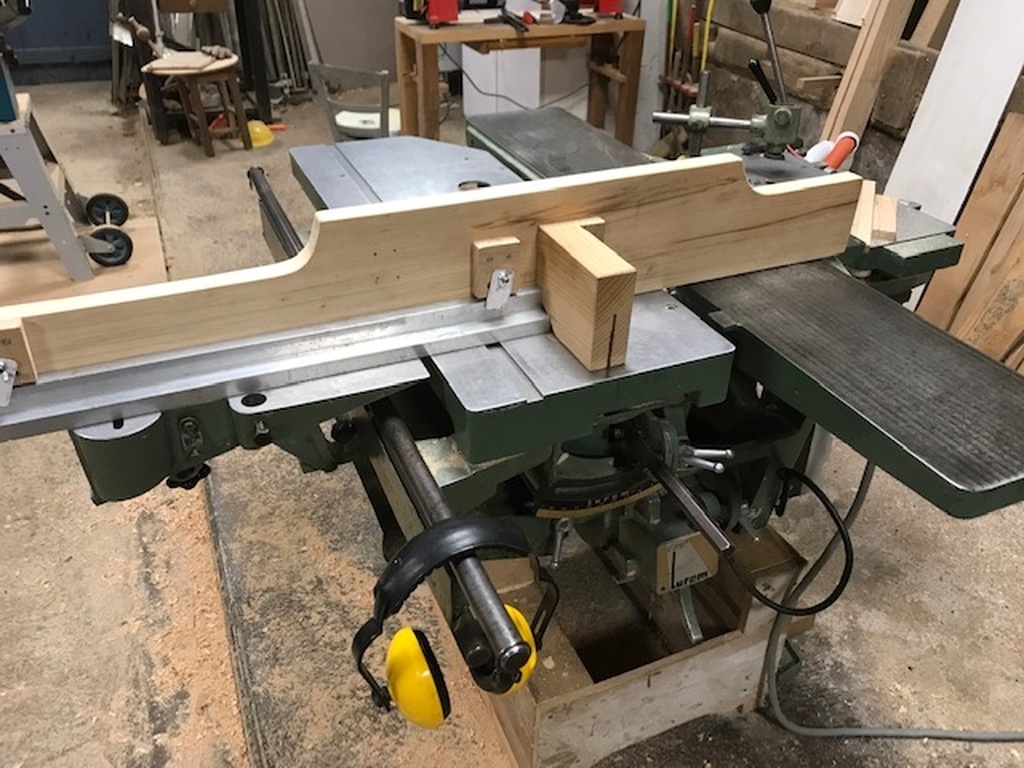

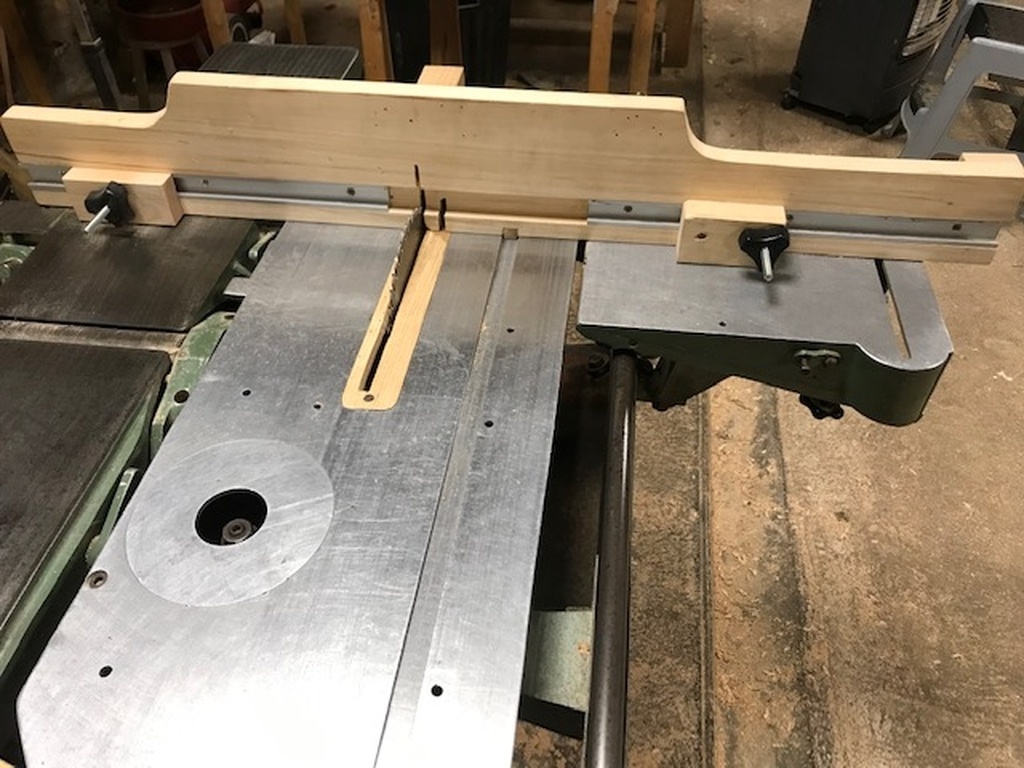

Concernant le traineau de scie, j'ai opté pour une solution très simple et qui me convient (voir photo), je ferai un plan SketchUp si j'ai le temps.
Tu serais gentil de m'indiquer comment remonter les chasse copeaux et anti retour, je n'y arrive plus (c'est l'âge) et je me bloque là dessus. Ils sont bien positionnés en mode rabo mais en mode dégau l'antiretour ne bascule pas dans le chasse copeaux. Bien cordialement.
