Cette Création d'un plateau de reprise
Ça n'est pas un plan, mais tu as une video montrant la fabrication de ce plateau de reprise.

Ocl ne sait pas interpréter les pièces courbes.
Pour le cas que tu présentes il n’y a pas vraiment de solution.
Il faut que tu fasses l’ajout de la pièce et de ses placages manuellement sur ta fiche de débit.

Hello, tu peux faire un essai de diminution d’épaisseurs sur une chute d’Osb. Tu verras que l’aspect en surface n’aura plus rien à voir. Et le panneau ne sera plus équilibré correctement.
Refaire des portes est certainement la meilleure option.

La table de sortie doit être alignée sur le point haut du fer de dégauchissage.
Talonnage en entrée : la table de sortie est trop haute.
Talonnage en sortie : la table de sortie est trop basse.

Sur ma SCM inviscibile 2200 il y a plus de 15 ans que j'ai remplacé les boulons carré par des boulons standards hexagonaux.
J'ai juste pris soin de meuler les inscriptions gravés sur la tête pour garantir un appui correct.

Et contrairement à ce que dit normandie il n'y a aucun problème.
Et si problème il y a, c'est facile de remplacer un boulon standard par un autre boulon standard. J'ai peut-être dû changer 2 ou 3 boulons depuis, mais la plupart de ceux installés à l'époque sont toujours là
Si les têtes carré d'origine ont fini par s'arrondir c'est que l'acier utilisé n'était pas si terrible. Ou que le précédent proprio de la machine serrait comme trop fort ou avait une mauvaise clé ou que sais-je…

Le serrage des contrefers doit se faire correctement. C’est-à-dire fermement mais sans non plus serrer comme une brut.
J'utilise une clé plate de 13 standard. Et tout va bien
je ne suis pas à l'atelier pour vérifier la longueur. Mais c'est un modèle du type "Vis métaux Tête hexagonale TH M8X10 ou M8X12 qui équipe mes contrefers

+

Oui. Et il y a de multiples façon de le faire en fonction de la destination

• Texture
• image de référence (plan…) ou de décoration
• image pour fond d’environnemen ( à la place du ciel et du sol)
• image pour redessiner en 3d : fonction photomztch.

Que souhaites-tu faire de cette image ?

Non, OCL ne travaille pas en 3D.
Tu dois indiquer que tu as du 11mm en stock puis tu pourras t'aider du résultat donné par OCL pour définir comment travailler à partir du 30mmm

Une copie d’écran de ce que tu dessines aiderait à comprendre mieux le pb.
Tu devrais pouvoir inverser en symétrie l'un des deux composants avec l'outil retourner (Ou avec l'outil échelle si tu utilises une ancienne version de sketchup)

Normalement inskape doit permettre l’export en DXF ( plutôt que DWG)
libreCad (free & open source) te permettra d’ouvrir et visualiser tes fichiers DXF
Si tu veux aller jusqu’à simuler une découpe, je pense que FreeCad (free & open source également) peut le faire avec l’atelier CAM.

Bonsoir,
Non ça n'est pas une erreur de ta part.
C'est le fonctionnement normal d'OpenCutList.

La prochaine version d'OCL pourrait faire évoluer ce point. Regarde ce post Challenge de Boris Beaulant
Et tu peux même participer au financement de cette future évolution :)

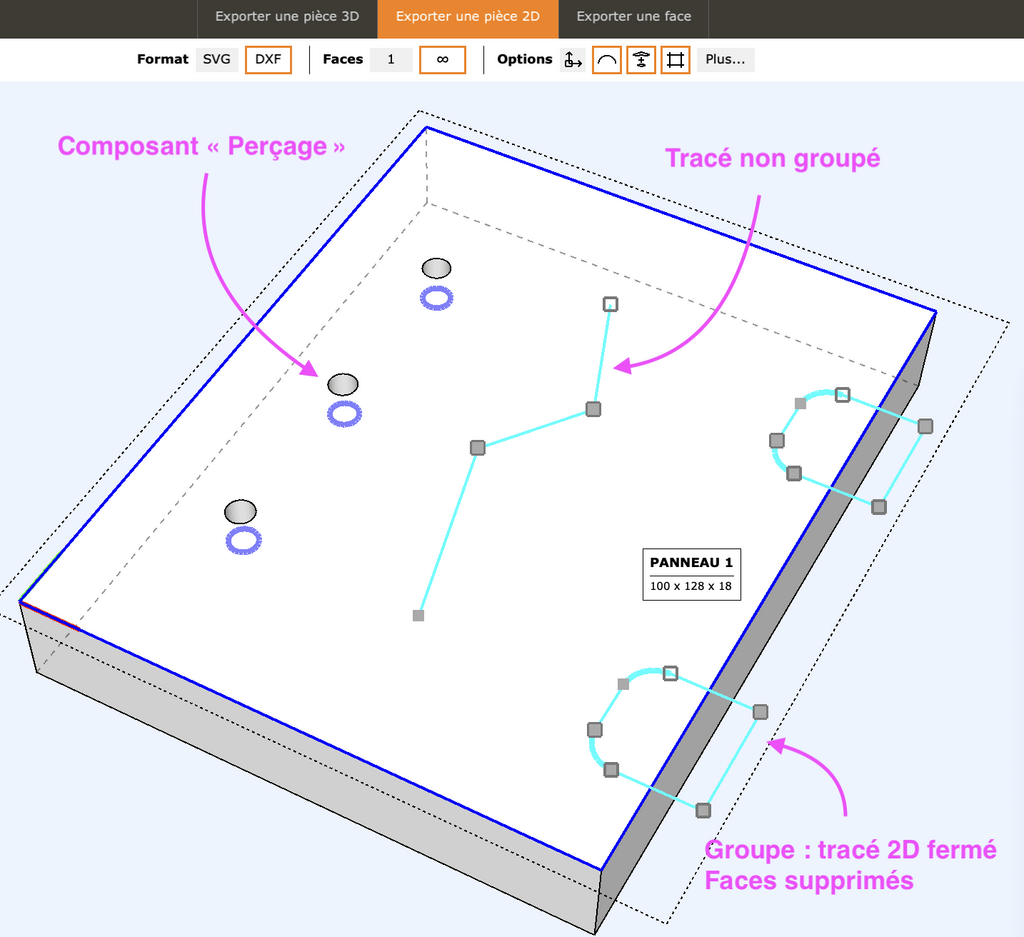

Tu peux créer des objets à l'intérieur du composant principal

• Des tracés (ligne ouverte)

• Des formes fermées : de préférence groupes ou composants 2D : pour les formes fermées il faut supprimer les faces

• Des composants 3D : ta demande : un perçage en ligne (à partir de OCL 6.3)

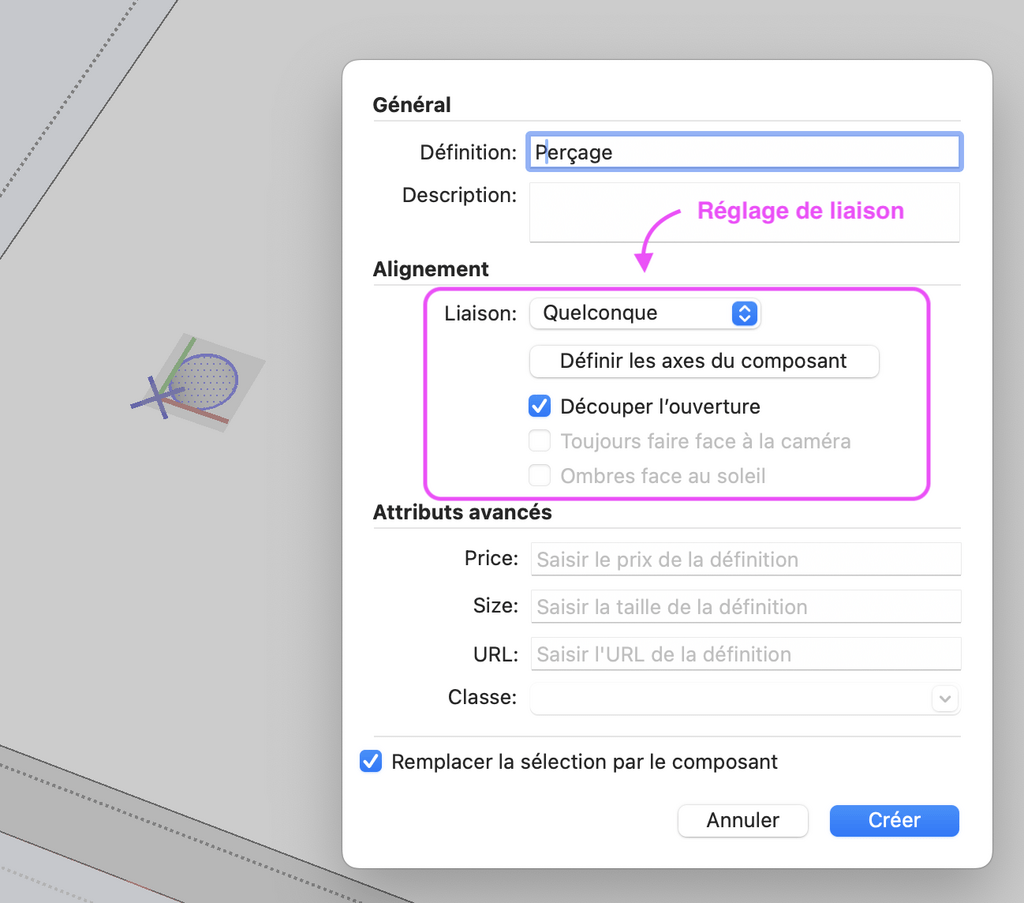

  Ce composant doit avoir une liaison.

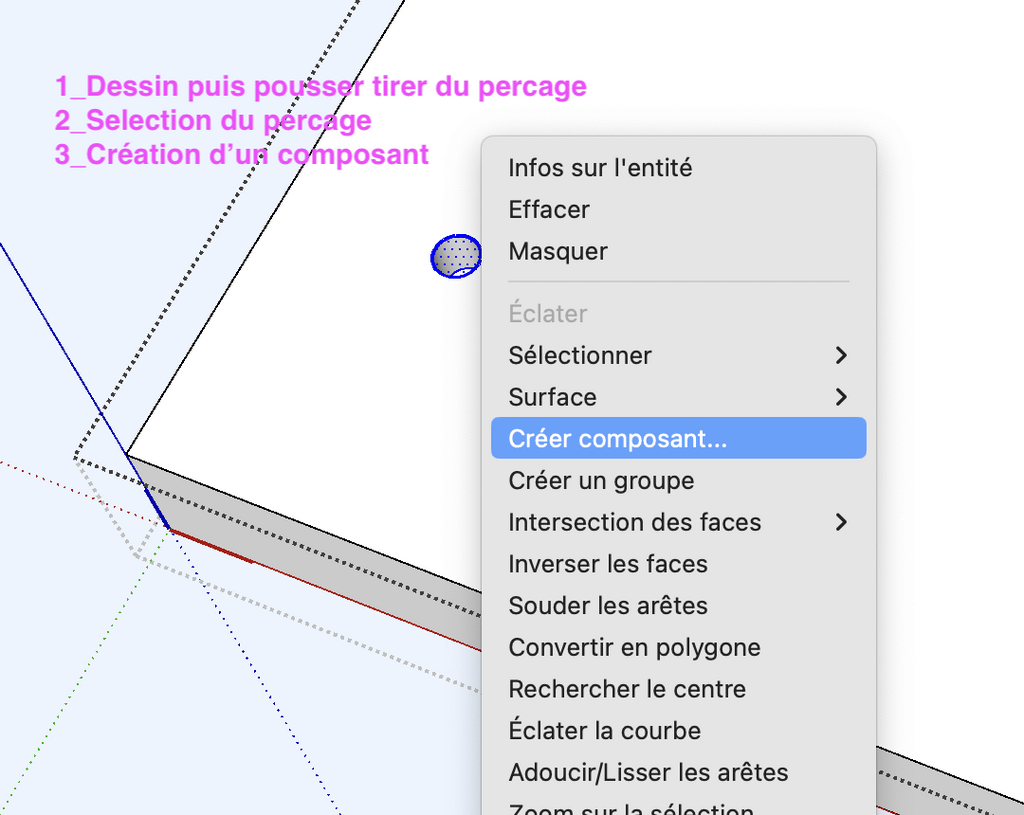

  En créant un composant "Perçage" à l'intérieur du composant "Panneau", le réglage de la liaison va se proposer tout seul : valider
  Tu peux dupliquer ce composant perçage

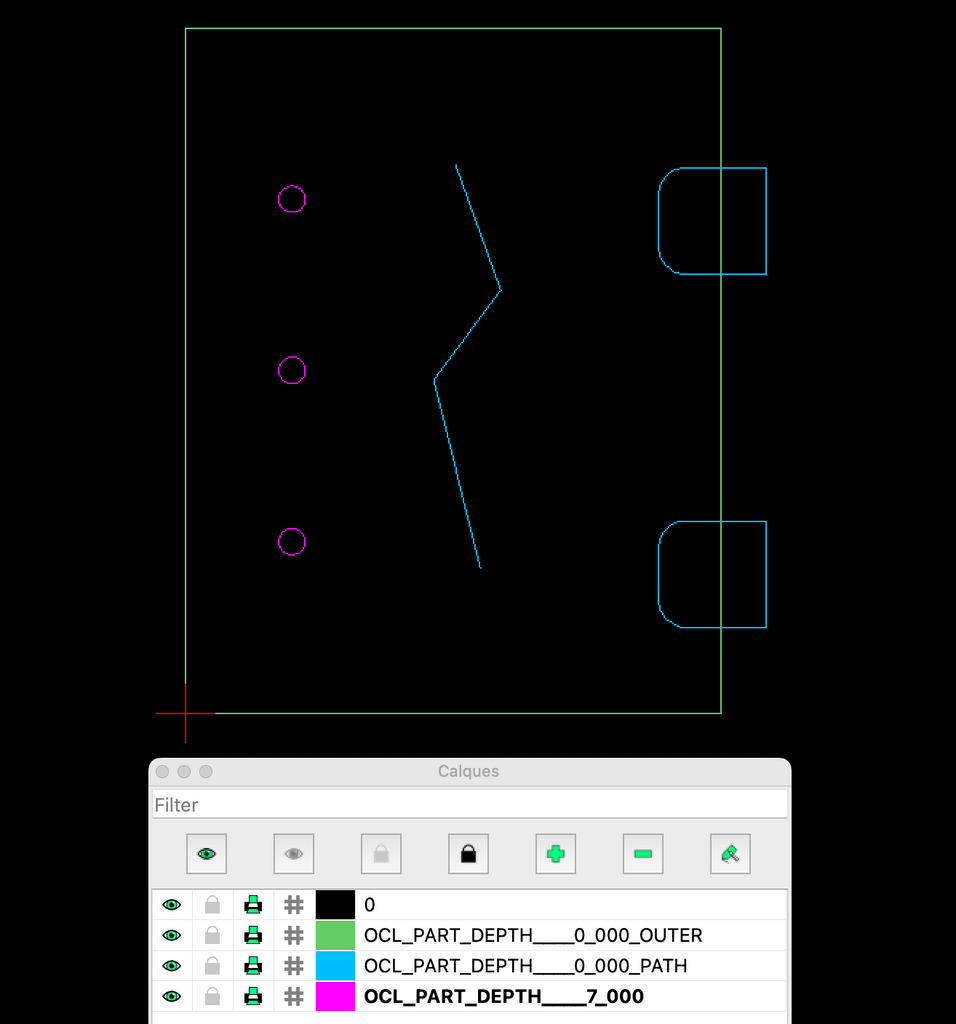

Lors de l'export DXF ce composant devrait être pris en compte
Les calques sont créés automatiquement. Contours extérieurs / tracés simples / usinages par profondeurs

+

+

+

+

Une bonne règle aluminium de maçon, neuve, devrait faire l’affaire.
Il y a sans doute plus précis. Mais le travail du bois ne demande pas du matériel de précision exagéré.

Va voir chez Bricotoo
bricotoo.com/
C'est la version grand public de QAMA, une quincaillerie bien connu des pros

Il faut décocher la ligne "Réinitialiser les numéros de pièces par groupe" dans les options de débit

+

Le double face adapté est très efficace.
Poser la porte bien à plat sur une table ou des tréteaux
Disposer des bandes de double face sur la porte
Positionner 3 baguettes fine intercalaire répartie sur la hauteur de la porte (de la même façon qu'on le fait pour coller du stratifié à la néoprène) Positionner le miroir sur ces baguettes
Retirer les baguettes en avançant
C'est une opération simple à faire à deux.
