Voir le document manualslib.com...ino-Df-500.html. (Image tiré de cette documentation).

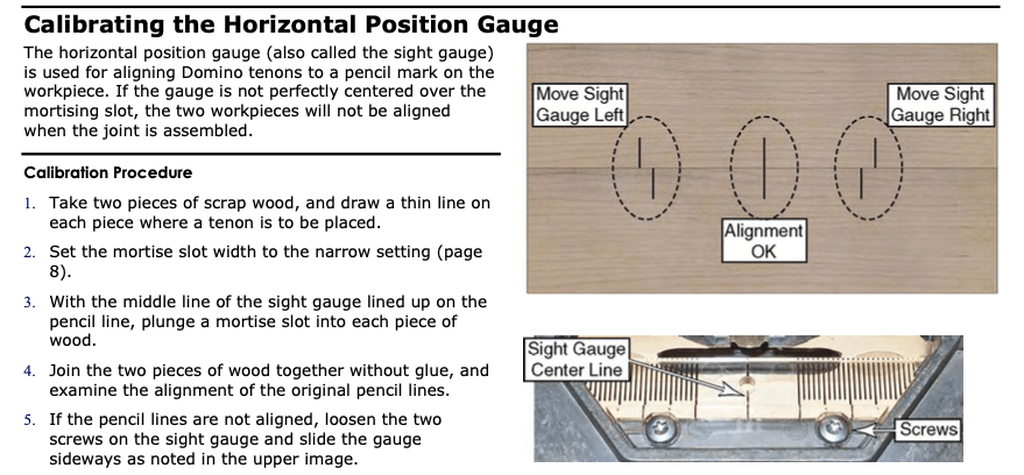

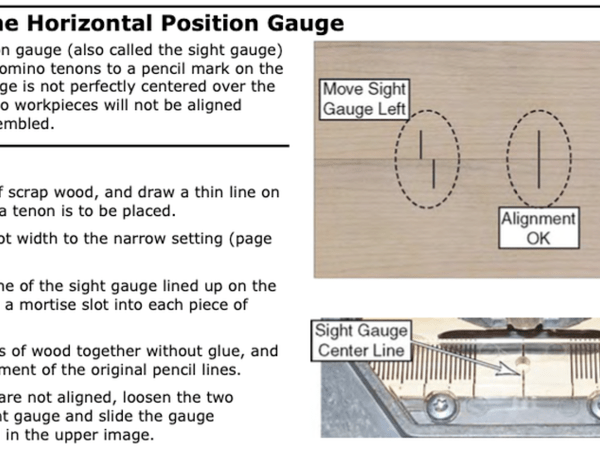

La traduction du chapitre "Calibrage de la jauge de position horizontale" page 22:
Prenez deux morceaux de bois de rebut et tracez une ligne fine sur chaque morceau où un tenon doit être placé.
- Réglez la largeur de la fente de mortaise sur le paramètre étroit (page 8).
- Avec la ligne médiane de la jauge visuelle alignée sur la ligne de crayon, créer une mortaise dans chaque morceau de bois.
- Joignez les deux morceaux de bois ensemble sans colle et examinez l'alignement des traits de crayon originaux.
- Si les traits de crayon ne sont pas alignés, desserrez les deux vis de la jauge de visée et faites glisser la jauge sur le côté comme indiqué sur l'image supérieure.
Salut,
je pense qu'il y a un problème d'ajustement lors de l'assemblage (mais pas que). Sur ta photo, on voit un jour entre la traverse horizontal et le mur, je pense quand mettant une cale sous cette pièce à droite tu vas soulever la traverse verticale et rectifier (un peu) ton équerrage.
Par contre, au niveau du haut de la contrefiche...
Autrement,
- essaye de caler ce qui peut l'être.
- regarde ce que peut-être corriger facilement.
- essaie de comprendre la difference entre ton schéma et la réalité (prendre en compte les problèmes d'équerrages de la pièce de ta maison).
Donc, pose toi les bonnes questions, rien n'est perdu, respire calmement et j'espère voir le résultat bientôt.
Cordialement.
