25 réponses
DamNic
( Modifié )

Astragal,

Je ne vois pas comment cela pourrait tenir, tu dois faire des consoles (ou potences), et là il manque 2 pièces dans ton triangle (sur 3) à chaque fois.

Entoure toi, cela ne se fait pas au hasard, contrairement à CALCULATE, je sais que tout charpentier de métier doit être tout à fait capable de dimensionner cela.

Cherche "balcon sur console" dans un moteur de recherche d'images, ou observe dans les rues et tu devrais avoir rapidement une idée de ce dont à quoi ca doit ressembler.

Attention, ce genre d'ouvrage doit être fait avec beaucoup de sérieux, la charge d'exploitation à retenir sur une terrasse est de 350kg/m².

Edit : ou la question récente de VINCENT HERVIER

Mis à jour
par jmdef il y a 10 mois
DamNic

Salut jmdef.
La partie charpente de ta structure même si non conventionnelle peut se justifier (par justifier j'entends au calcul section+assemblages).
Je suis plus inquiet pour la partie murs verticaux.

Tu précises ''les murs seront contreventés par des panneaux''. Peux-tu développer ? Poteaux-poutre ce n'est pas mob. Ce que je veux dire que ce n'est pas les éventuels remplissages en ossature bois ne devraient pas contreventer seuls ta structure. Il faut des liens poteaux-sablieres dans la longueur et poteaux-"entraits" dans les pignons.
Quand je vois ta maquette, je vois pas ce qui peut empêcher la boîte de se plier. Longitudinalement ou transversalement.

par Titi38 il y a 11 mois
DamNic
( Modifié )

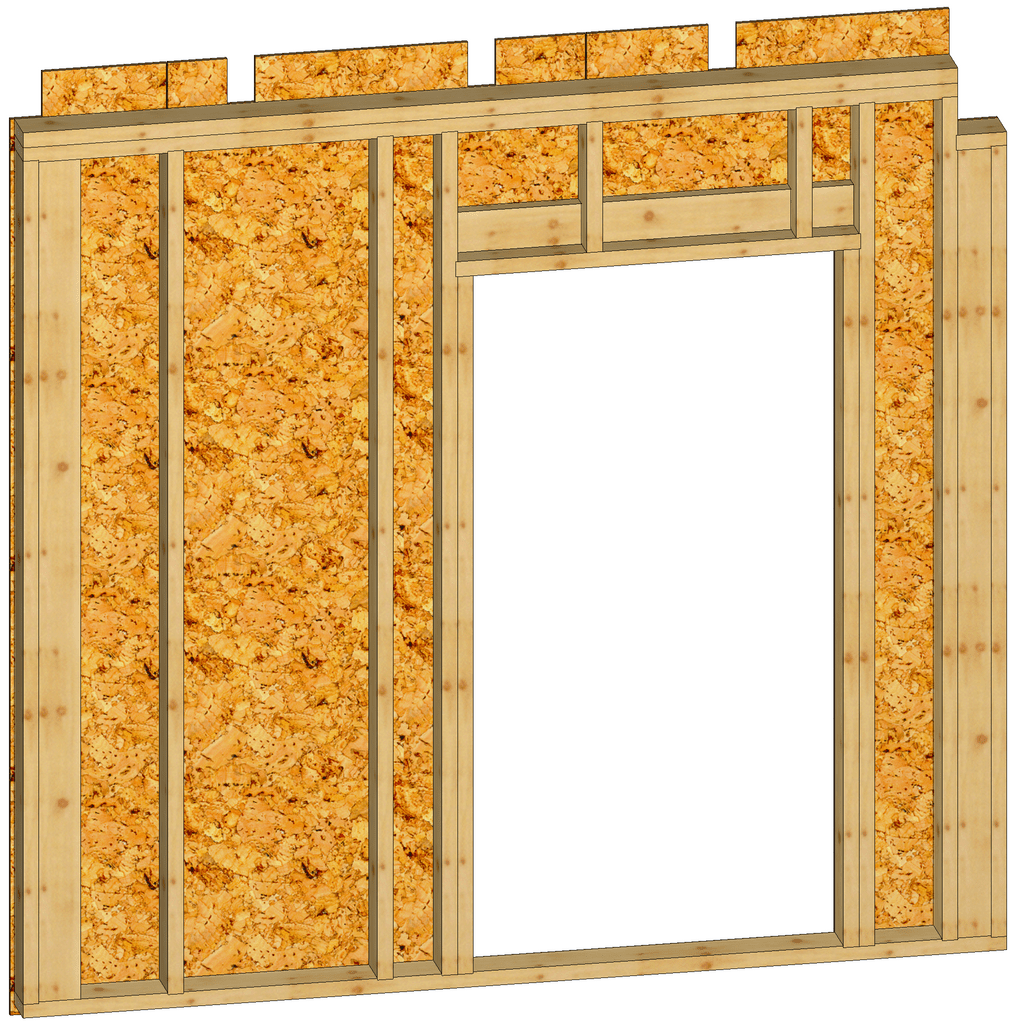

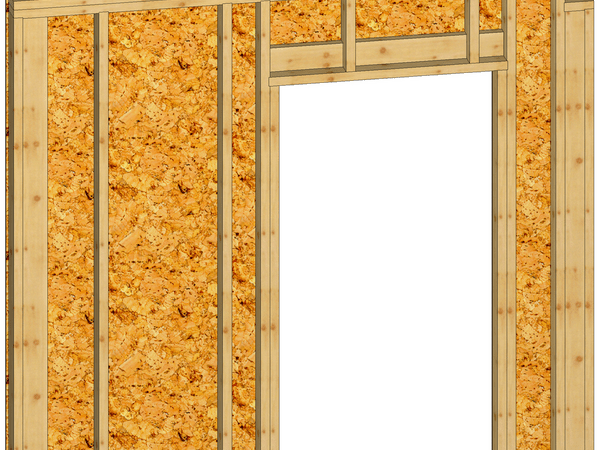

Oui, il faut veiller à bien couturer le panneau de contreventement, tous les 15 cm en périphérie du panneau. il faut que ce linteau à plat repose sur un montant. comme une image vaut mieux qu'un long discours :

Mis à jour
DamNic
( Modifié )

Rien à rajouter sur la réponse de Boris,
Mais sur Excel ou autre tableur tu n'es pas obligé de changer son format cellule par cellule mais utiliser le pinceau "Reproduire la mise en forme"

Mis à jour
DamNic
( Modifié )

L'Atlas du bois
J'ai trouvé ce livre dans une boite à livres, je pense qu'il pourrait te convenir

Pas forcément très pointus mais aborde beaucoup de sujet de la sylviculture à l'ébénisterie

Mis à jour
DamNic

Salut Florian.

Je ne vois pas l'intérêt des 3 traverses basses. En tout cas structurellement elle n'ont pas d'utilité.
Les poteaux sont bloqués en pied.
Elle peuvent éventuellement être utile si tu veux poser tes lames verticalement.

De même qu'Ara tu peux assemblé tes liens sans tenon paus je te conseille de faire un petit embrevementde 15 ou 20 mm ça sera extrêmement rigide. Et d'en mettre deux plus petit dans la profondeur au lieu d'un grand.

Sur le mien j'ai fait la poutre des pignon de pente.
Et tu peux descendre à 20% sans soucis. Et passer à 5 chevrons

C'est juste des petites remarques. Ton projet est parfaitement réalisable tel quel. Juste ouvrageux sans raison mais fais toi plaisir !

DamNic
( Modifié )

Salut,
Si l'angle de donné est α et l'angle recherché β
β = arccos(cos(α)/√2))

Conseil: donner plutôt les angle p/r à l'horizontale. (dans ce cas on remplace les cos par des sin)

Je trouve pas de lien à partager, mais sans calculatrice il y a la technique du "trait carré"

Mis à jour
DamNic

Salut,

Je l'ai pas essayer mais ça a l'air de répondre a ta demande
Deepnest

DamNic
( Modifié )

Salut !

Beau projet \o/

600kg c'est 8 personnes, un peu léger vu le caractère tiktokable du pont ?

Plus sérieusement, l'Eurocode 0 donne 500 daN/m² pour une passerelle piétonne [source]

Mis à jour
DamNic

Pour le pied de poteau, il existe à visser ou à enfoncer.
Leur stabilité dépend de la nature du sol.

Si tu préfère un plot béton, je te conseillerais plutôt d'utiliser un pied de poteau métallique, de ce genre qui surélévera ton pied du sol pour éviter qu'il ne pourrisse trop vite

DamNic

Bonjour Raphael,

Je ne poserais pas de solives en bois vers, ce n'est pas une mezzanine où les bois seront à l'air libre, mais au contraire enfermé et là même en douglas..

Peux-tu nous donner plus de détail sur ton complexe de plancher existant et projeté, et l'isolant que tu as choisi

Je comprend pas trop non plus, c'est un comble habitable mais froid ? Veux-tu dire aménageable ?
Le danger quand tu isoles c'est la condensation

DamNic

Bref, je vais avoir pas mal de rattrapage à faire pour que le contre lattage sur lequel va venir se fixer la parement soit bien plan
=> Chez Wurth par exemple il y a les vis Jamo pour régler

DamNic

Bonjour,

La sonnette avec flash lumineux est assez répandu pour les personnes sourdes, on en trouve bon marché en ligne. Exemple
Sinon le flash en 12V comme tu pensais, c'est bien DIY :)

par Etienne19 il y a 1 an
DamNic
( Modifié )

à la tronçonneuse
crédit : Jean-Pierre Coniasse de Saugues

Mis à jour
DamNic

Pour répondre à cette question, il faudrait connaître au minimum :
Ta zone géographique
L'altitude du projet
Le poids du complexe de couverture
Cordialement
