Bonjour Stefdefoot ,
Merci pour ton aide avec le plan détaillé de la structure, cela me permet de bien avancer
Si je peux me permettre , j'ai un dernier service a te demander ; peux tu modifier le plan car j'ai légèrement changé les dimensions pour m'adapter a des panneaux OSB de contreventement de 1,20 m
Montants de dimensions 45x 145 mm positionnés tous les 60 cm
ce qui donne 4 panneaux de 480 cm et une dimension totale de 480 ( coté ouvertures) x 509 (480 +14,5 +14,5)
autre question ; tu mets un petit muret ( acrotère) de 15 cm environ sur lequel tu positionnes la lisse basse ; est indispensable pour les remontées ?
Comment puis je récupérer le fichier en format skp
Encore merci stefdefoot !!!
Bonjour,
tu as parfaitement raison, pas forcément besoin de réfléchir en nombre de plaques ; j'ai ouvert le fichier sketchup et j'ai bien vu l'ensemble des plans et des dimensions dont l'espacement des montants de 60 cm .
J'ai besoin d'un peu de réflexion pour savoir si la dimension est la bonne ; en effet , je m'aperçois avec les cotations que j'arrive a une surface au sol intérieure de 16,56 m2 et j'aurai plutôt besoin de 19/20 m2 , c'est a dire 1 m de plus en longueur .
SI je modifie mon plan ( après réflexion) serais tu ok pour modifier le plan skp? si c'est pas possible , c'est pas grave bien sur , le boulot est hyper pro , Bravo !!
mille mercis en tout cas et en plus comme j'ai le plugin opencut list , j'ai toutes les fiches de débit !!! sensationnel , j'ai hâte
Philippe
stefdefoot
Merci ! Je vais aussi revoir la hauteur totale pour ne pas dépasser 3 m +/-
Je te redis quand je suis prêt
Bien à toi
Philippe
Merci stefdefoot !
Bonjour Stefdefoot ,
Merci pour ton aide avec le plan détaillé de la structure, cela me permet de bien avancer
Si je peux me permettre , j'ai un dernier service a te demander ; peux tu me modifier le plan car j'ai légèrement changé les dimensions pour m'adapter a des panneaux OSB de contreventement de 1,20 m
Montants de dimensions 45x 145 mm positionnés tous les 60 cm
ce qui donne 4 panneaux de 480 cm et une dimension totale de 480 ( coté ouvertures) x 509 (480 +14,5 +14,5)
autre question ; tu mets un petit muret ( acrotère) de 15 cm environ sur lequel tu positionnes la lisse basse ; est indispensable pour les remontées ?
Comment puis je récupérer le fichier en format skp
Encore merci stefdefoot !!!
Bonjour Wolfie ,
je n'ai pas trouvé le plan sur ta page , est ce bien de cela dont tu parlais ;
concernant le soubassement comme je le disais dans une autre réponse , je n'ai pas de crainte sur le futur soubassement ; ce sera une dalle béton de 5x4 m
a très vite et merci encore
Merci sylvainlefrancomtois !
j'ai commencé a regarder , très utile sur le mode opératoire ;
Merci Franfrantz !
je vais voir si j'ai bien compris ; a priori voila ce que je souhaite faire ;
Dans l'ordre et en allant de l'intérieur vers l'extérieur après avoir posé la lisse basse sur la dalle
1° construction Ossature bois a plat côté par côté
2°contreventement en Osb ou agglo selon le prix
3° Pare-pluie
4°Contre liteaux
5° Bardage en clins classe 4
Dis moi stp si cela te paraît correct et quels sont les points de vigilance particuliers ?
Pour la charpente , il faut que je trouve une bonne âme pour me conseiller car je veux une couverture tuiles ,
35 M2 de couverture environ ; soit prés d'1,5t de poids ;
il mêle faut donc une charpente solide et simple à monter pour un amateur !
merci en tout cas de ton aide
Merci Boisenformes !
Pour ma part , je vais tout simplement construire l'atelier ossature bois aux dimensions exactes de la dalle béton que je vais couler de 5x4 m ; je ferai une 2eme dalle un peu plus basse de 5 cm sous l'avant toit pour éviter les remontées par capillarite
as tu des éléments de conseil complémenrtaire?
Bonjour ,

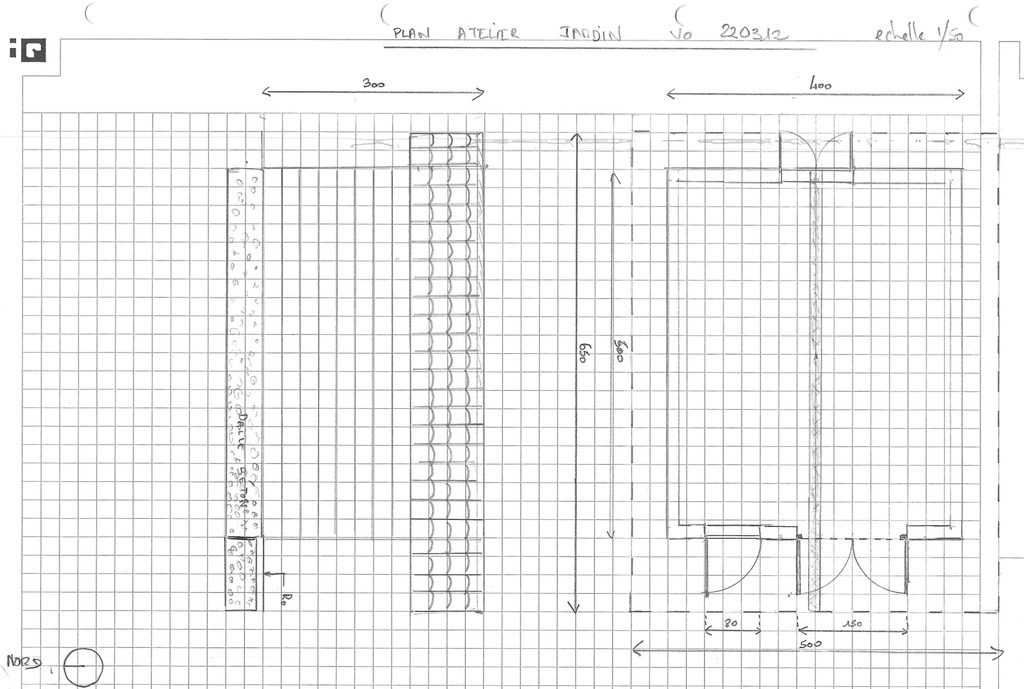

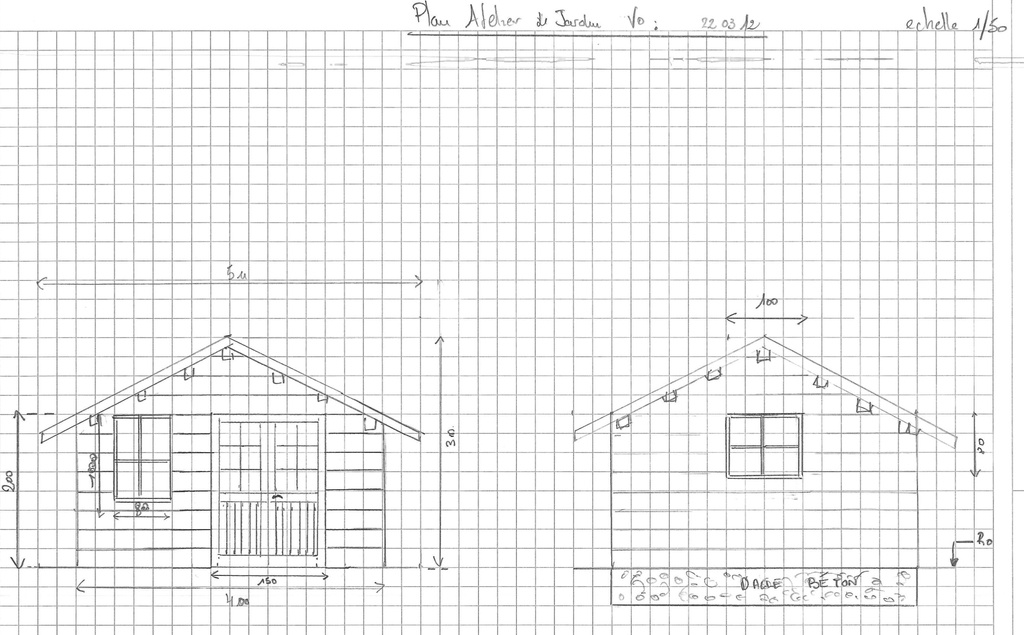

merci de ta proposition de dessin et cotation sur sketchup ; je suis preneur !j'ai donc pris un peu de temps pour te donner des éléments plus précis sur ce que je souhaiterais comme résultat avec deux vues du fameux atelier .
Je maitrise un peu sketchup mais pas suffisamment pour faire un plan coté !!! après , je pourrai importer le fichier skp pour faire des motifs
une de mes questions est autour de la charpente pour le dessin et la réalisation , sachant que je veux faire une couverture tuiles , donc avec un peu de poids ; dis moi sit u as besoin d'autres éléments et encore mille mercis pour ta proposition d'aide
Fantastique , Bravo pour ta réalisation , c'est exactement ce que je cherchais en termes de méthode ; la seule différence est que je partirai d'une dalle béton ; est ce que tu pourrais en dire plus sur ta charpente , qui est le point délicat ; j'imagine que ton choix de Bacacier est le résultat d'un avantage prix et poids et donc simplicité vs la tuile ; peux tu en dire plus sur ce sujet ; le dessin de charpente que m'a proposé gentiment Stefdefoot ( merci encore lui ) est avec une charpente classique , as tu fait la même chose
Es tu content de ta double porte Lapeyre , j'ai également un vieux combi bois Kity 617/626 et je veux qu'il puisse passer pour éventuellement travailler devant l'atelier
Bravo encore pour la réalisation ET le reportage , c'est vraiment super
