Un seul gabarit pour éviter les imprécisions.
Avec mon calibre d'élévation sur du CP (le mdf se tasse avec le passage de la bague). L'épaisseur selon ta mèche et ce que tu as dans l'atelier
Pour un calibre d'élévation pas besoin de plans, juste ton calcul. Pour un limon à la française (nez + saillie / nez + saillie + Giron) sur la hauteur d'une marche.
Pour un limon à crémaillère (hauteur de marche x le Giron) tu relies le bas de la marche au fond du Giron et tu obtiens l'inclinaison du limon. Tu ajoutes ensuite 150 MM au fond de l'entaille parallèle à l'inclinaison et tu obtiens ton calibre qui coulisse sur le dessous du limon.
Bonsoir robinrobin. Je vous conseille Premièrement de consulter le traité de sylvainlefrancomtois afin de vous familiariser avec la terminologie, la conception mais aussi le calcul. Il est remarquable et très accessible aux non-initiés avec beaucoup d'illustrations. Je pourrai ensuite vous donner un coup de pouce pour la réalisation de votre escalier
.
Bonne lecture, Ardennais.
Bonjour, 160 mm.
Non, l'épaisseur du limon.
Bonjour et merci. De souvenir, il y a un pas à pas fait il y a quelques années sur l'air du bois, il faudrait regarder. Je ne me suis pas servi d'un pas à pas mais tu y trouveras certainement toutes les infos nécessaires. Les dimensions changent selon le diamètre du ballon.
Bonjour, il vous faut plutôt un aspirateur à "poussières" pour y brancher votre portatif.. festool est au top mais très cher, j'ai aussi un Makita à l'école mais ça fait un bruit d'enfer ! Vous aurez d'office du bruit quoi que vous achetiez..
Bon copeaux, Ardennais.
Félicitations, ça gaze..
kaj je me suis fait la même réflexion.. c'est étonnant
Artanux bonjour, vous voudriez qu'une formation en alternance à l'ifapme dispense des cours de trait pour faire un plafond rampant alors que ces formations sont là pour apporter les bases (l'équivalent d'un niveau bac pro en France mais non reconnu parfois).. Ils faut apprendre à voler avant de vouloir faire un looping. Il faut bien se rendre compte de la progression, des capacités minimum à avoir et des milliers d'heures d'apprentissage pour arriver à ce type de pièce de maîtrise. Il ne faut pas mettre tous les formateurs dans le même sac, il y a des très bons et des très mauvais au niveau métier. Parfois les très bons sont mauvais au niveau pédagogique et les mauvais l'inverse. Si vous voulez, arriver à ce niveau, ça doit être une démarche personnelle, demandant de l'abnégation, du courage et surtout énormément de temps. Vous avez ici un beau lot de menuisiers passionnés et compétents, n'hésitez pas à partager vos objectifs de progression, nous vous aiderons
Bon copeaux, Ardennais
Bonjour, voici un lien intéressant pour vous. Support de cours sur les menuiseries extérieures.
jerome93 Je vous conseille plutôt de le "consulter"..
De bien beaux chantiers tradi, c'est très plaisant, félicitations. Je n'avais jamais vu ce principe d'echantignole.
Bon copeaux.
Merci.
Greg0106 bonjour, la niche ayant les côtés obliques, il faut plaquer une latte contre le mur de face et relever les angles à la fausse équerre, prendre ensuite les différentes dimensions et les repiquer sur les traits reportés à la fausse équerre.
Bon copeaux, Ardennais.
Niouniou et tu fais comment pour les angles et les profondeurs sachant qu'ils ne sont pas égaux..?
Bonjour, oui tu ne descends pas complètement au fond de l'entaille lors de ton usinage. Tu refais une dernière passe finale de 5/10eme en ne traînant pas et tu auras une bonne qualité de finition au fond de ton entaillage
Bravo, du très bon travail et de beaux chantiers tradi comme d'habitude.. Merci pour ce partage et respect pour le Mof
2 mm en diagonale et tu vois une déformation à l'oeil sur un ensemble de cette taille..? Forcer des assemblages collés avec une sangle ne fera rien, sauf si ça craque complètement, donc cela voudrait dire décollage, donc à refaire.. as-tu présenté ta porte et ton tiroir en position dedans pour voir les éventuelles différences ? 2 mm en diagonale ne veut pas dire 2mm si on pose une équerre contre la traverse et le montant...
Bonjour, félicitations pour tes premiers pas en menuiserie extérieure
. Maintenant je rejoins mon collègue Vincent Mathieu pour les parcloses à l'extérieur, c'est un nid à problèmes (infiltrations) ! En allant même plus loin, un cambrioleur peut les démonter facilement . Attention aussi aux finitions, car les défauts (arêtes déformées, arasements des petits bois) ça ne passe pas chez un client qui est regardant
. Autre petit détail, la traverse basse du dormant doit être maîtresse (elle doit passer sous les montants). Car le bois de bout "aspire" plus facilement l'humidité que le bois de fil.. Donc il faut en plus raccourcir l'enfourchement de quelques millimètres en bas des montants afin d'éviter l'humidité ascensionnelle. Bon j'ai vraiment vulgarisé les explications pour comprendre et évidemment ce sont des remarques constructives
. Le domaine des menuiseries extérieures est tellement large (esthétique, technique, isolation, quincailleries, finition) qu'on pourrait y passer la nuit (même beaucoup plus )
Bon copeaux, Ardennais.
Bonjour, merci pour ta réponse. Oui prof et maîtrisant un minimum mon métier.. ici, la machine est livrée avec le logiciel et le pc déjà paramétrés, n'utilisant jamais fusion pour de la programmation mais cadwork en formation, je ne maîtrise pas ces détails ! Je vais regarder pour le wcs. Je pensais que l'air du bois avait des "boiseux" férus de CNC et programmation, donc j'imagine pouvoir être aidé pour une fois en retour !? Bref, la base.
Bon copeaux, Ardennais.
mofran merci pour ce retour, ton aide me sera précieuse afin de gagner du temps sur fusion (surtout éviter d'en perdre)
. Je jongle entre plusieurs logiciels, les cours de la première à la dernière année, les clients,.. donc la CNC à l'école ne servira qu'à faire de simple gravure, petites découpes sans prétention . Pour ce qui est plus complexe, on passe par des centres de formation mais ce n'est jamais que un ou deux jours par an ( plus de la découverte qu'autre chose.. Je vais faire un simple usinage sur fusion et je le mettrai ici afin d'avoir ton retour

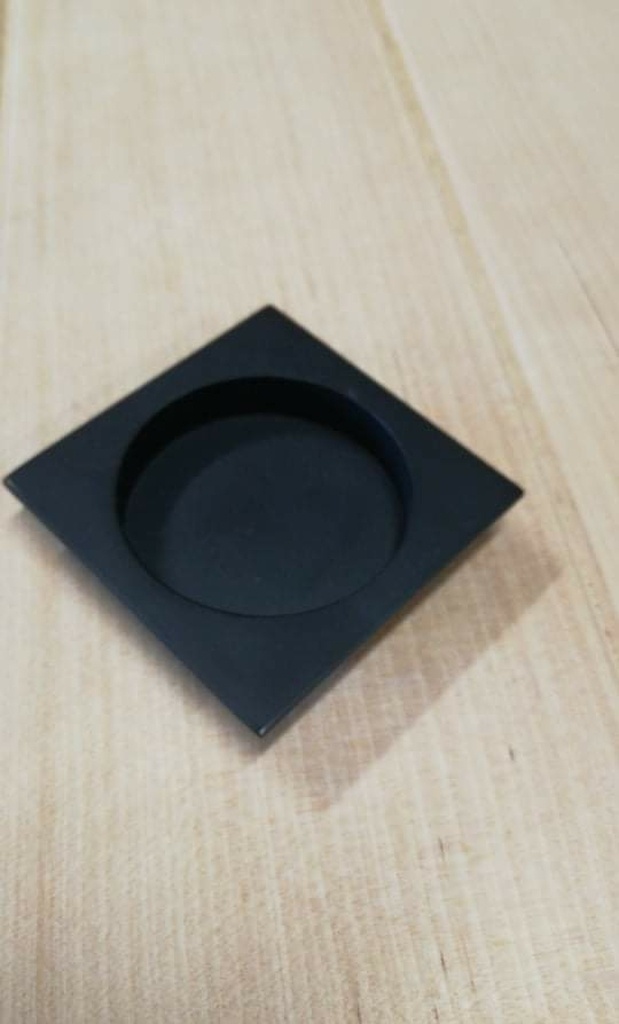

Bonjour, il y a des cuvettes noires (première photo) et un rail coulissant carré caché par un capot fin en massif..
Le rouge à contribué aussi à la fabrication (il a débardé le bouleau jusqu'à la scierie)
trente six seb avec plaisir. Ici ce n'est que la liste des opérations.. J'ai aussi des modes opératoires complets (opération + méthode + outillage nécessaire) pour mes élèves de menuiserie. Pour les portes intérieures, les escaliers droits, etc..
trente six seb si son professeur de menuiserie lui donne à manger, il n'aura pas faim
trente six seb s'il n'y avait que ça.. En Belgique je donne cours à deux niveaux en même temps 2ème cap en même temps que 1ère bac pro ! C'est sportif entre les sujets différents, le niveau d'intéressement différent et l'absentéisme
.
Bonjour Wannig. Non, j'ai fait une rainure arrêtée. N'ayant pas d'effort mécanique vu que c'est une porte suspendue, je n'ai fait qu'un épaulement simple.
Wannig je fais systématiquement des renforts d'épaulement droits ou obliques selon les ouvrages. Ici, c'est un choix de conception personnel seulement pour cet ouvrage connaissant les contraintes. Mais je vois bien que ça te chatouille vu tes écrits..
.
Wannig j'ai cherché pour comprendre "kenavo" . Mais ça y est, internet m'a aidé
.
AntoineDom70 d40 L en effet.
sylvainlefrancomtois, je confirme pour le patrimoine.. J'ai d'ailleurs craqué pour ce modèle avec manche en cormier et aspect brut de forge chez notre ami de LaForgeRayonnante ! Un vrai régal de travailler avec du matériel artisanal comme celui-ci
Beau travail d'ajustage Boris Beaulant . La conception rayonnante était-elle imposée ?
Bon copeaux, Ardennais.
Boris Beaulant ok, les architectes font souvent ça sur leurs plans malheureusement.. Personnellement, ça me choque toujours (ça n'engage que moi et n'enlève rien à ton travail bien sûr ). Un beau balancement rend l'ensemble harmonieux et régulier à l'utilisation. Un p'tit retour sur la façon dont l'ensemble a travaillé, vieilli d'ici quelques temps serait sympa, je me demande comment tout ça va travailler même avec du tri-plis ? Encore bravo
Niouniou radin toi même (lol)
. Oui je mets des taquets pour travailler en série, sinon ce n'est pas du travail en série mais de la répétition
. Pour les photos, je ne pense pas toujours à en prendre beaucoup pour des travaux basiques comme ça.je partage ce genre de travail plus pour apporter des réponses aux amateurs qu'autre chose.
