Je trouve qu'elles passent bien ces queues d'aronde, le contraste est sympa
Ok, je pensais qu'il fallait déja arranger la table e sorti avant de jouer avec ce réglage, je vais suivre le conseille de AtelierOSantal et j'agirai sur ce réglage au besoin.
Les vis de réglage de hauteur sont très très dur à bouger, normal ?
Le frein filet bleu a l'intérieur bloque complètement les vis, je ne pensais pas que ca finissais pas coller a ce point, je vais débloquer toute les vis pour nettoyer le filetage et repartir sur une base propre, car impossible a manœuvre en place
ca se complique... sur un des porte fer 2 vis ont la tete foiré, je suis impressionner par la résistance du frein filet, j'ai essayer de laisser tremper dans l'acétone, chauffer, ca bouge pas...
Non sans mal, j'ai réussi a sortir toute les vis, dont les 3 avec la tetes foirée, je me pose la question de remonter avec du frein filet.
Je pense que le plus adapter serais le loctite 222 (usage: vis de réglage)
Ok, j'étais parti du principe que la machine était complètement dérégler, et de reprendre de 0, mais cette facon de voir semble plus judicieuse :)

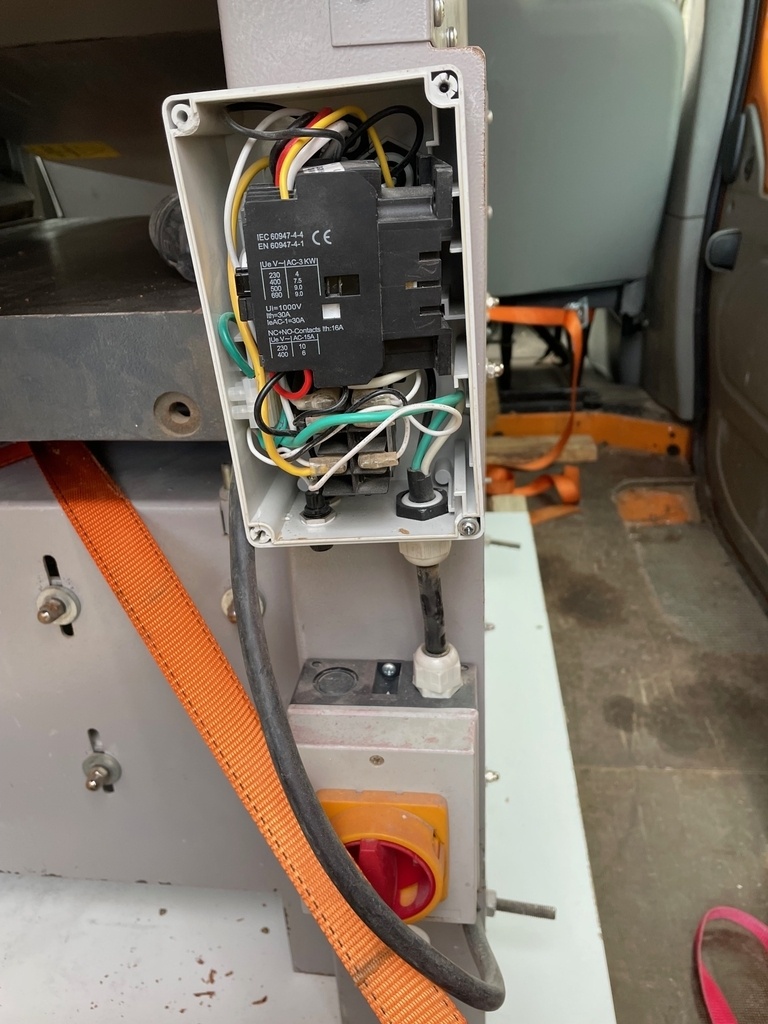

Corps et Bois Enfaite je suis obliger de rester appuyer sur le contacteur qui se situe au dessus de la prise de branchement (dans la boite blanche cf photo).

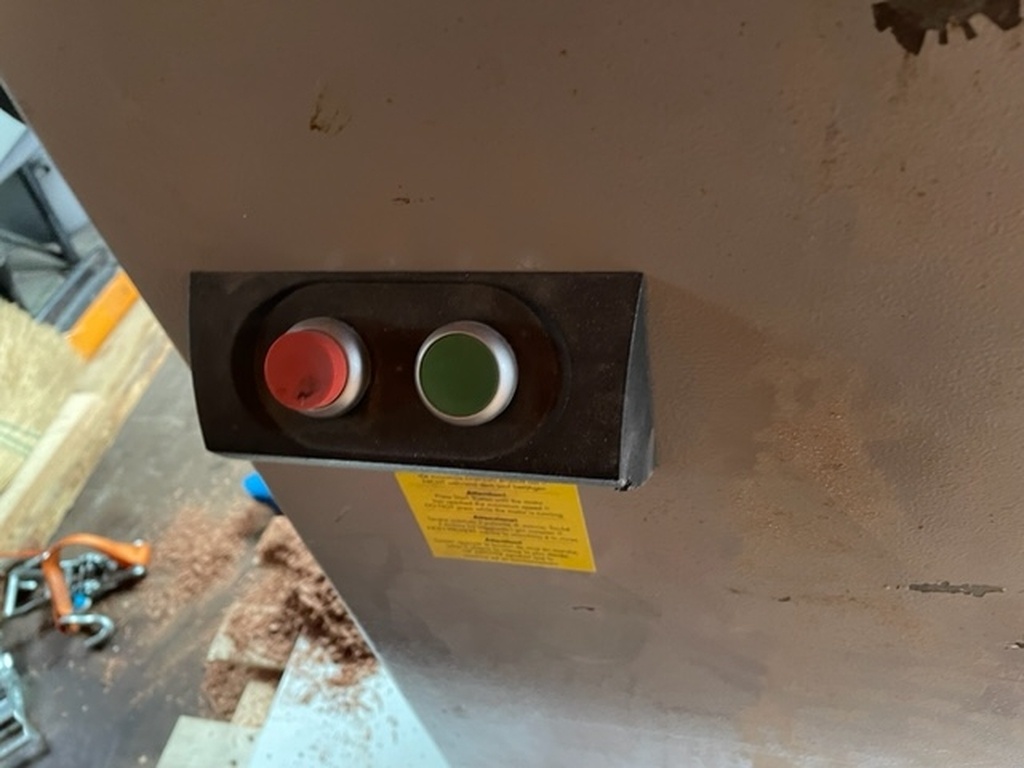

lecureuil Oui j'ai un bouton marche et un bouton arret.
Je me demandais si le contacteur était tout simplement pas mal cabler. Lors des essaye j'ai eu l'impression que les boutons marche arret n'avait pas d'incidence sur la marche de la machine (mise a part qu'on entend le clac du contacteur).
Elle n'est pas encore décharger, c'est pour ce soir, je pourrais refaire le test dans l'atelier.
Merci !
1er chose au vus de tes photos, mon contacteur est celui d'origine (donc l'histoire du vendeur n'est pas clair sur l'origine de la machine, mais je l'avais compris lors de l'achat).

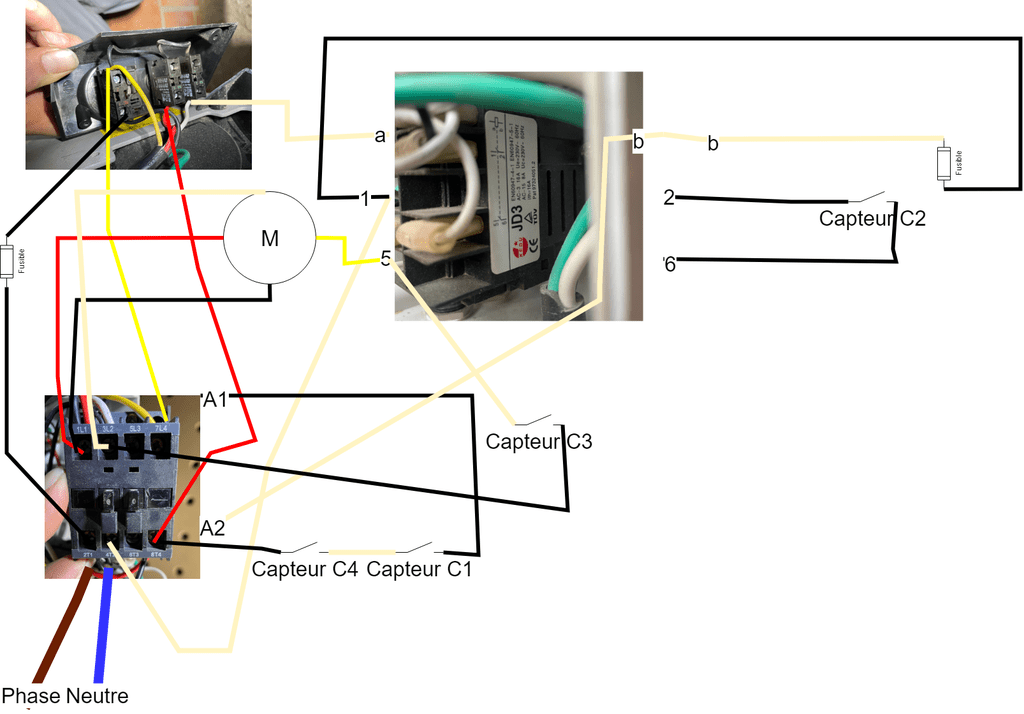

Mes branchements sont identiques au tiens, j'ai déposer 2/3 carters hier pour y voir plus claire. Les "capteur" 2 et 3 de mon plan sont enfaîte des condensateurs.
J'ai tester les boutons NO et NC, ils fonctionnements comme attendu.
J'ai une tester la bobine entre A1 et A2, j'ai 0,554k ohm.
Je vais rebrancher la machine pour voir en détails le comportement du contacteur lorsqu'on appuie sur les boutons de commandes.
A suivre
Je fait le test, quand j'appuie sur le bouton marche, c'est en effet le relais en dessous qui s'actionne.
alex3979 il est dispo en 4 contact (8 broches sur amazon) amazon.fr/Prot...s/dp/B07HKP3QV9
Corps et Bois En recap: le relais sous le contacteur s'actionne quand j’appuie sur le bouton on et se relâche quand je relache le bouton on
J'ai bien une valeur en ohm sur le relais JD3 (entre a et b) et sur le contacteur entre A1 et A2
Corps et Bois Oui les 2 fusibles sont OK, en tout cas j'ai la continuiter.
Le capteur pour le capot d'aspiration aussi est OK.
Oui j'ai un creux aussi dans la diagonale, j'ai checker lors de l'achat, 0,3, je voulais regarder qu'elle était la tolérance constructeur
Corps et Bois C'est bon j'ai trouver ce qui pose problème, c'est le capteur C1 au niveau du moteur, si je bypass ce capteur le moteur démarre.
Reste a savoir ce que mesure ce capteur et pourquoi il est en défaut (en espérant qu'il ne soit pas interne au moteur et difficilement accessible). L’accès au moteur est pas évident d’après mes premières constatation.
Merci a Christophe pour les modifs sur le schéma qui le rend bien plus lisible !
Corps et Bois J'ai déposer le moteur, les fils du capteur rentre dans le carter, n'ayant aucune expérience sur le démontage de moteur je vais devoir me documenter un peu sur le comment faire avant de me lancer
Corps et Bois Qu'est ce que tu appel la boite a borne ? Le boitier sur le moteur ?
Si je bypass ce C1 le moteur démarre dont je pense que le problème viens bien du C1 et pas du condensateur. Sauf si j'ai pas tout compris

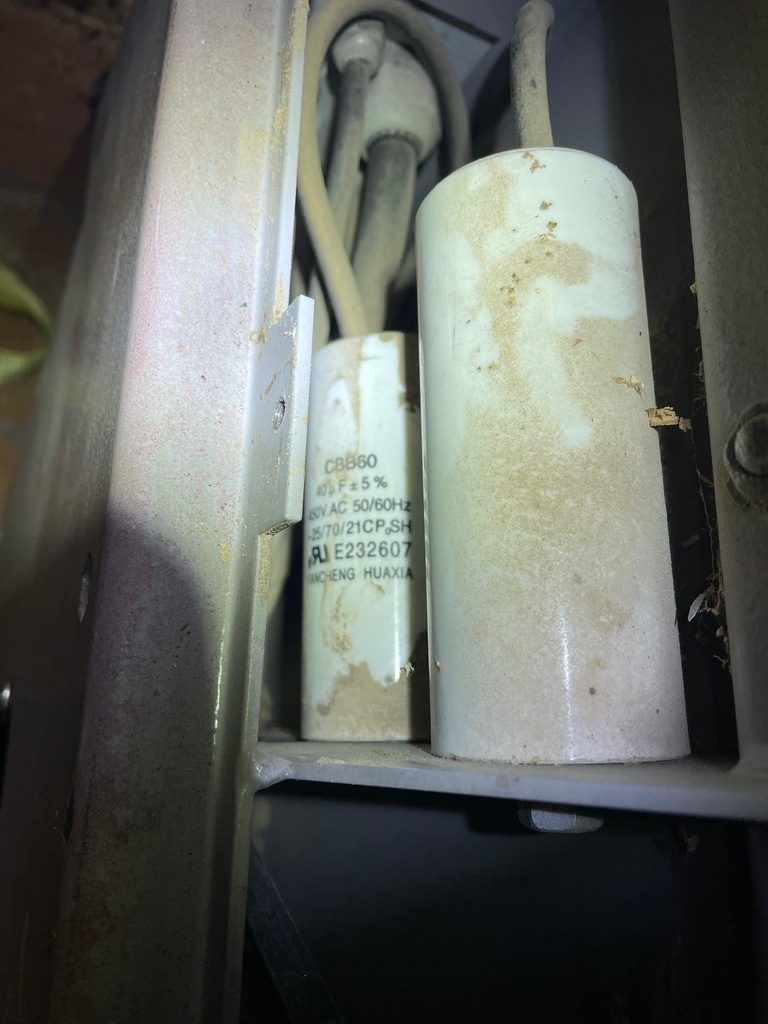

Les condensateurs sont juste au dessus du boitier électrique qui contient le contacteur
Corps et Bois condensateurs OK
Corps et Bois Non les condensateurs sont les 2 que tu vois sur ma photo plus haut (au passage ce sont les memes).
Corps et Bois Si le capteur est une protection thermique, l'avantage est que le câblage remonte au contacteur et donc il est facilement bypassable, ce que j'ai fait hier et qui lui a permis de démarrer.
J'ai poster ici on vera si d'autres piste arrive.
Merci Corps et Bois pour ton aide !

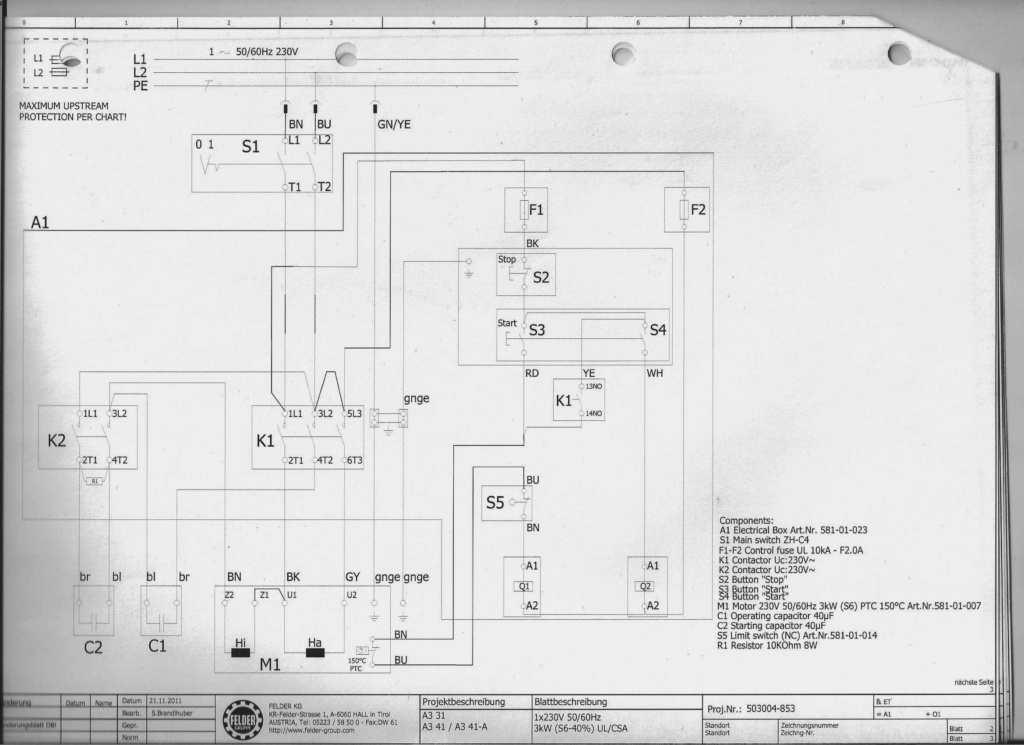

Corps et Bois En PJ le schema électrique officiel.
J'était en effet tomber sur ce site, le schema confirme bien que c'est une resistance thermique.
J'en suis à l'étape de me poser la question de savoir si la réparation vaut le coup.
J'ai acheter la machine en l'état, avec son defaut de demarrage, je connaissais les risques et me vois mal rappeler le vendeur :) J'était plutot parti sur une réparation liée au contacteur j'avoue...

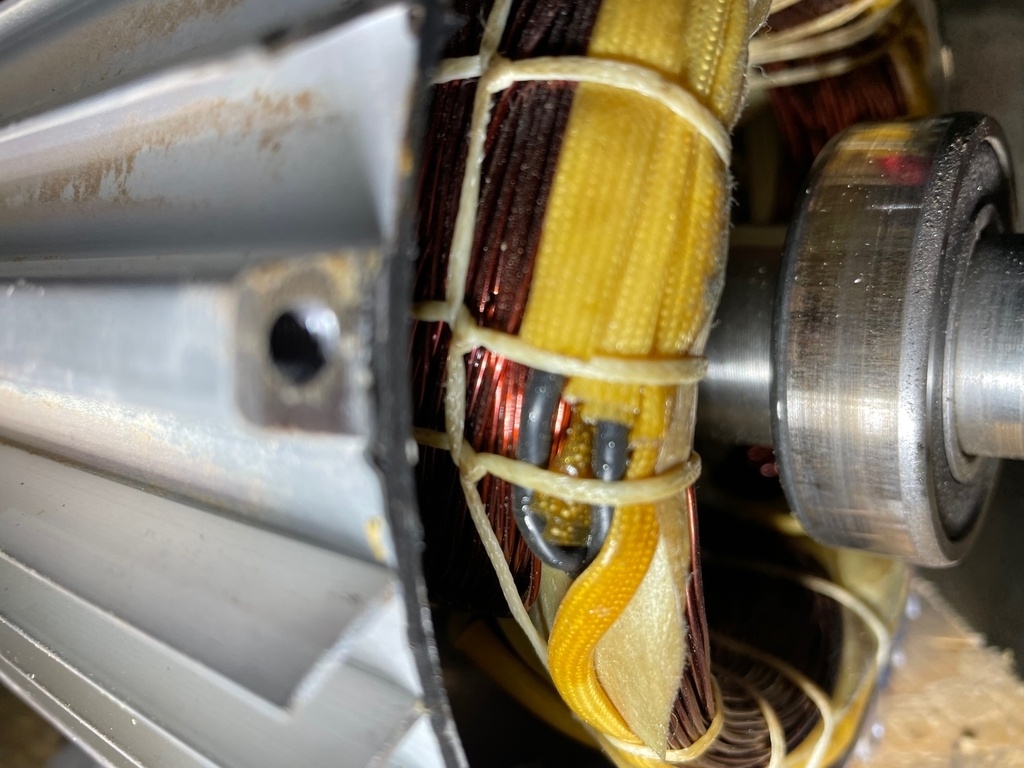

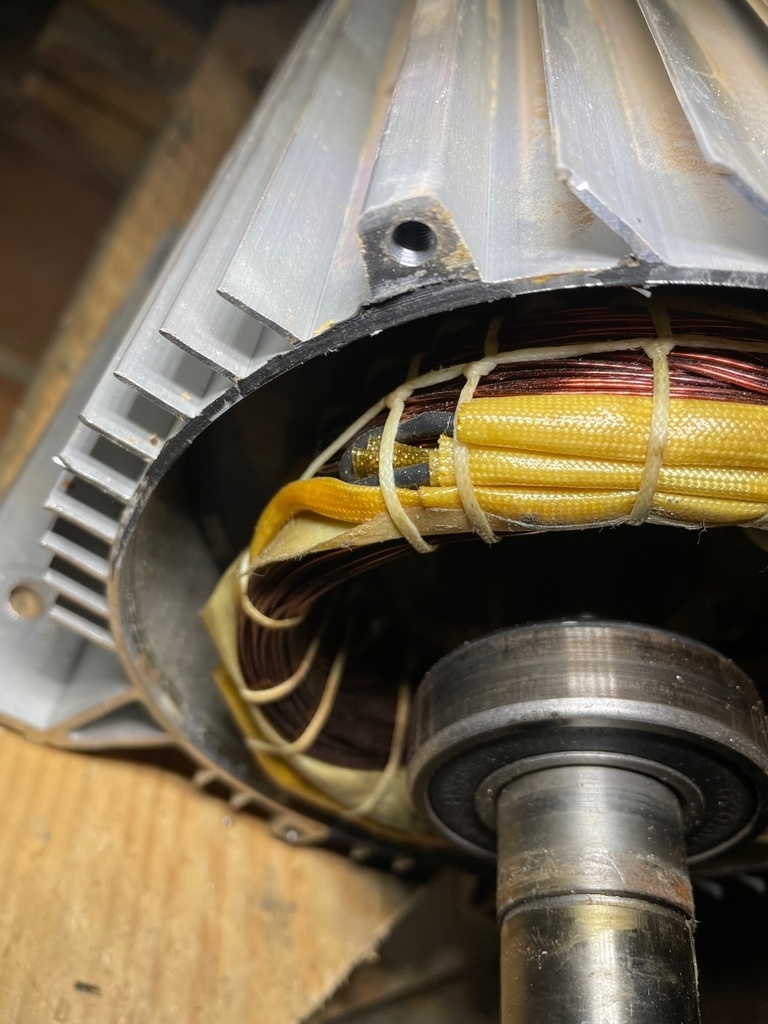

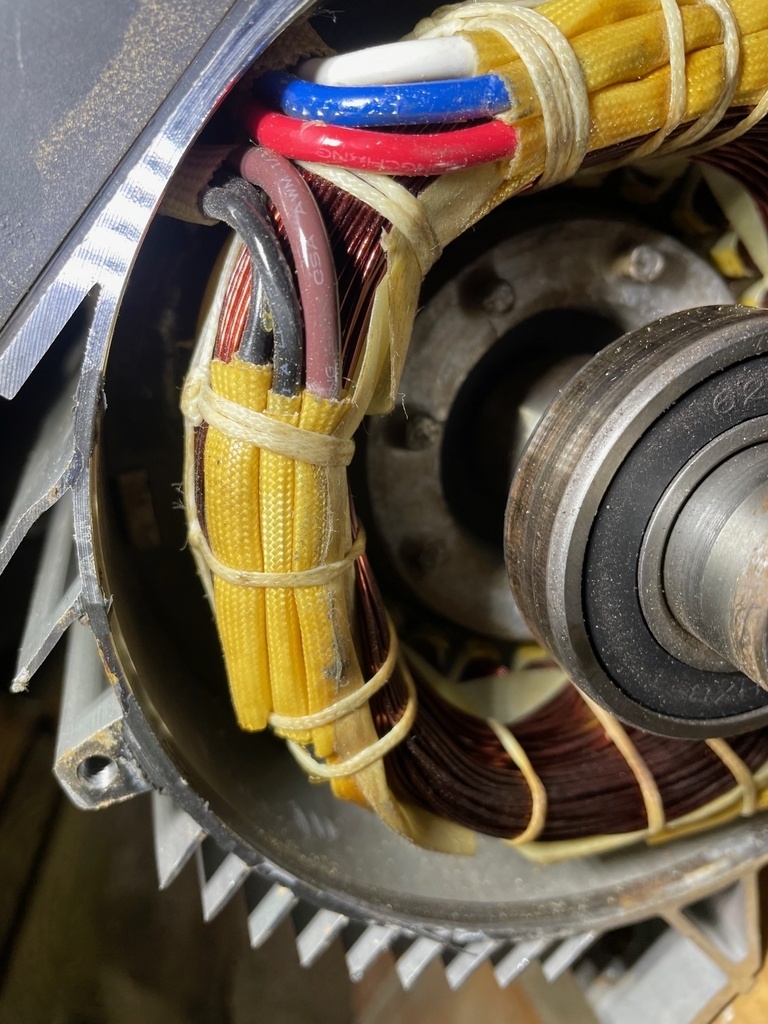

Quelques photos de l'interieur du moteur, j'ai pas été plus loin que la depose de la flasque avant
Corps et Bois Je vais revérifier dans le doute le tout une 2eme fois, mais à la 1er le diagnostique était celui ci.
Je vais essayer de passer votre un réparateur, pour avoir un prix et un avis, la réparation ne doit pas coûter plus de 1/2 moteur.
Le moteur coûte environ 250€
La pièce livrer 30€ (si j'ai la bonne ref), ca a pas l'air trop compliquer en y regardant bien, faut juste se lancer avec le risque que ca reparte pas.
MIMI62 le contacteur est OK, d'apres l'analyse c'est la thermistance au niveau du bobinage moteur qui est en defaut.
Je suis en étude du remplacement.
Corps et Bois Problème trouver !

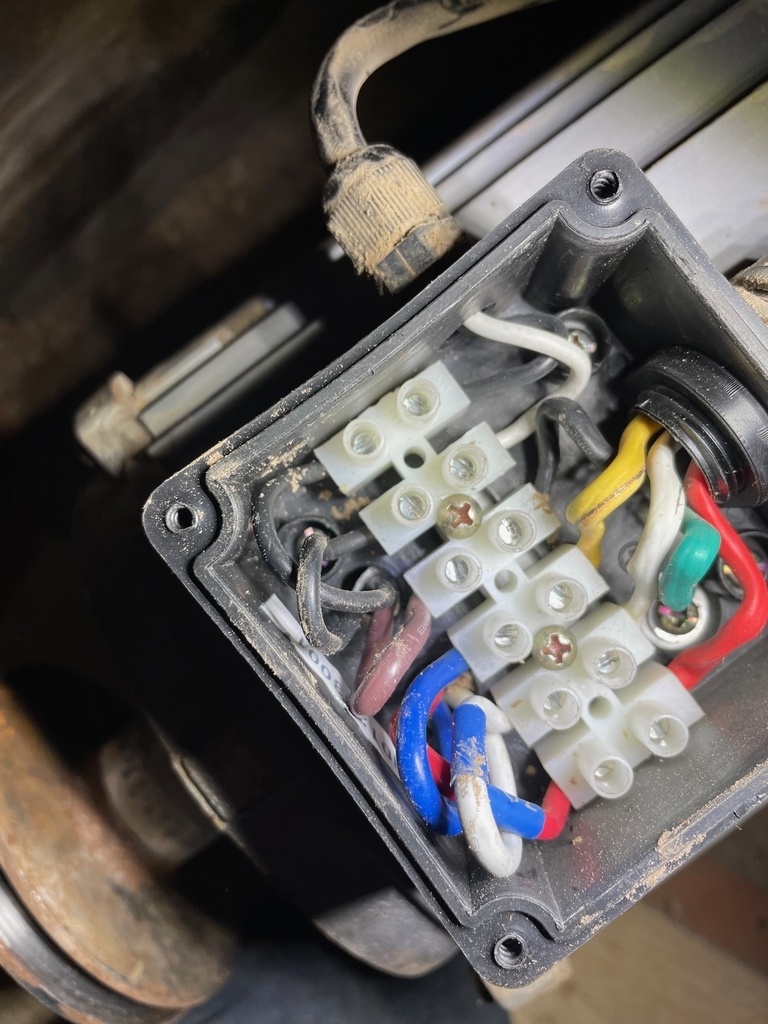

Au niveau du domino dans le boitier moteur, un des fil de la sonde n'était pas beaucoup dénuder et la vis du domino appuyer sur l'isolant, ce qui avait pour conséquence de centre le fil dans le connecteur (a gauche sur le dessin), l’empêchant de faire contact, après avoir dénuder un peu plus le fils, le contact est a présent OK.
La prochaine fois, je testerai les "composant" en direct !
Merci a tous votre aide et vos pistes !
Alex
SebD et ba dit toi qu'il y en un peu partout, dans ce compartiment les fils sont étamer, je pense que le problème s'est produit avec les vibration et que le fil a reculer dans son logement.
SebD L'Ecorce du Sycomore MIMI62 lecureuil j'ai rajouter le schéma de câblage actuel en commentaire de ma question.
Merci pour vos réponses elles m'ont amener a orienter mes recherches et a mieux comprendre le fonctionnement d'un contacteur.

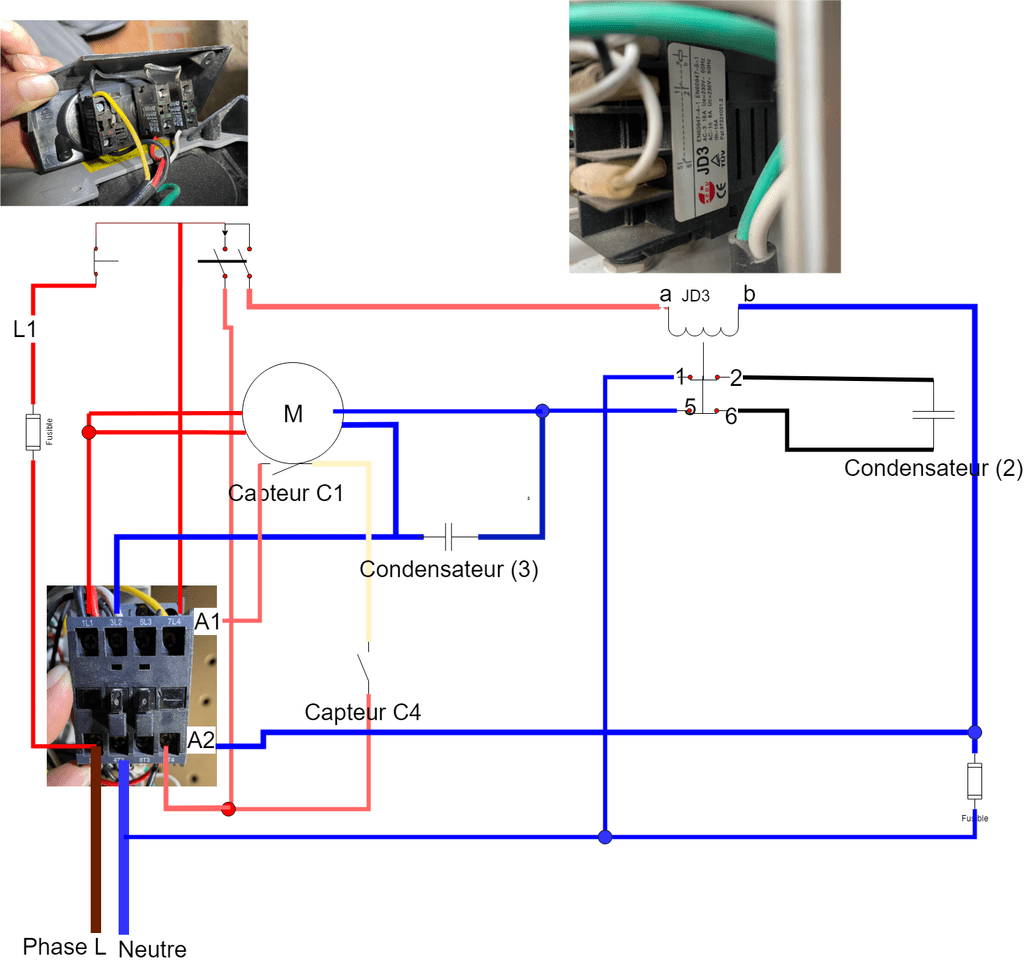

Voici le schéma de câblage tel qu'il est aujourd'hui.
Tu aurais le lien (meme si j'ai peu d'espoir vu la date de ton commentaire...)
Savez vous me dire si ces combiné (lab300, cu300) sont désassemblabe pour le passage des portes ? Je trouve rien sur ke site constructeur
Simple et efficace !
Tu aurais un plan ou quelques cotes ? Je m'interroge sur l'angle des pieds
Bricoliste et la voila comment le "simple" tabouret se transforme en casse tête
je cherchais des idées pour un super a panier a linge, qui puisse servir marche pieds, je vais m'inspirer de tes tabourets :p
Bricoliste je veux bien le sections des montants et traverse si tu as ca en tete stp
Touftouf Je pense que l'angle de 8° est dans l'angle de l'assise et non sur un coté.
Tu prend les diagonale du carre, et l'angle est dans cette direction
Bricoliste Merci
Oak je suis preneur également du plan si tu as toujours :)
Simple et efficace, j'aime beaucoup !
J'ai réaliser le meme, mais avec des pieds plus long, ce qui lui permet d'etre "auto portant", le mien n'est pas fixer au mur.
Merci pour le retour Boisbarbu "étais" ? Tu t'en est séparé ?

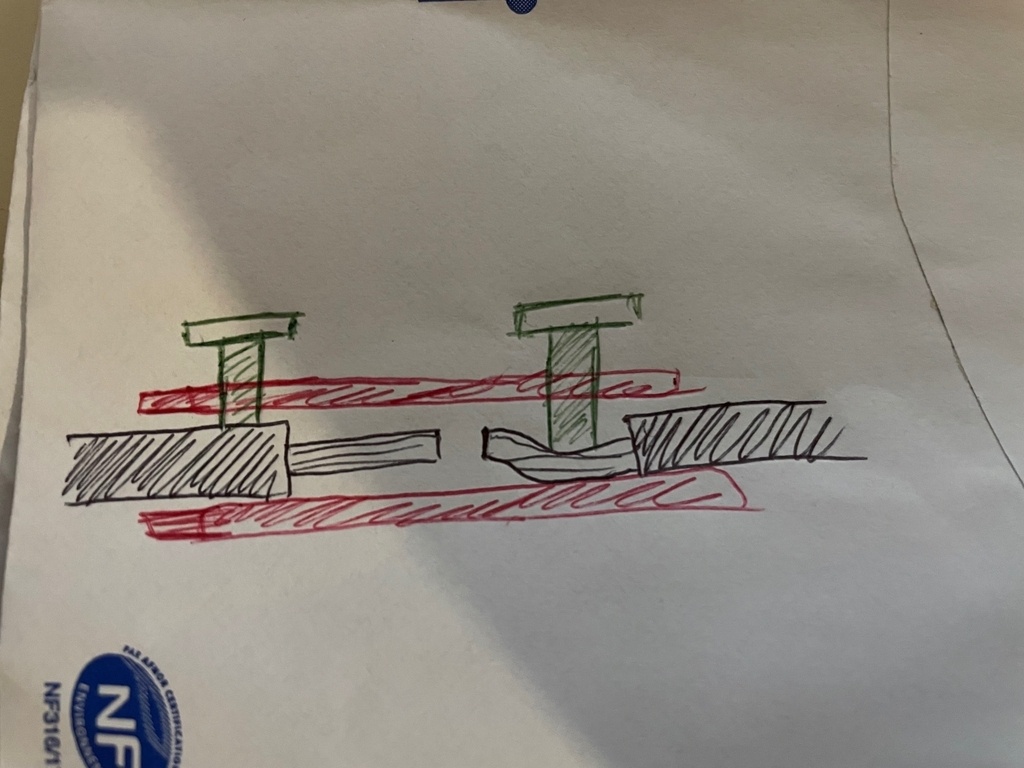

Je vais essayer, sur le support j'ai insérer un écrou, et je viens rapprocher la rallonge de la table, mais ce n'est pas suffisant, je vais essayer de trouver des presses en C
DewhitYoussef Merci, j'ai prit les Dexter, il me semble avoir déjà tester les 1er prix (en lot) et j'en est plus, ils ont pas durer longtemps il me semble
ogib Ton système de fixation me semble bien meilleur que le miens, il faudrait que je prenne le temps de la refaire en m'inspirant du tien ( bien qu'il me semble que tu n'as pas la possibilité de rattraper le jeux entre la table et la rallonge)
Bonsoir,
Mince j'esperais trouver ici, le guide/gabarit qui te permet de placer le guide // de SAR.
On te vois l'utiliser à 10m10 dans la video suivante: youtube.com/wa...8uY&t=1004s
La parti plate va jusqu'a la lame ? la sorti de la butée correspond donc a la largeur de coupe ?
J'aime bien le style, je suis sur un projet fortement similaire, et je m'interroge sur l'accés.
Tu pourrais me partager le détail de ton échelle, angle, hauteur de marche ?
J'était parti sur un mini escalier pour des raisons de sécurité mais ton style d'échelle me semble etre une bonne alternative entre sécurité et encombrement
Merci d'avance
Salut titimaster Boris Beaulant J'ai du mal a faire le rapprochement entre les poignées de cette réalisation et les poignées de la cuisine cité par Boris, c'est moi ou elles sont totalement différentes ?
